Как сделать лазерный резак своими руками. Резка пенопласта на станке и ножом

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Применяем автоматизированные комплексы

Изыски архитектурного дизайна тоже требуют утепления. С целью сохранения их выразительности возникает необходимость изготовления сложных элементов. Как вырезать подобные детали? Более доступный вариант — обработка утеплителя фрезерованием. Но фрезеровка пенопласта не проводиться по той причине, что фреза при своем вращении вырывает достаточно крупные куски материала.

Плотный пенополистирол имеет более высокую механическую прочность и хорошо фрезеруется. Из него изготавливают всё что угодно: букву, цифру, графический элемент любой сложности. Хоть ёжика. Резать пеноплекс рекомендуется на больших угловых скоростях при средней линейной подаче. Для установки изготовленных фрагментов на фасад используют церезит.

Лазерная резка пенопласта является наиболее передовой технологией, сочетающая в себе горячий режущий инструмент и точность автоматизированной системы. Лазерная резка пенопласта позволяет изготавливать детали любой сложности с высочайшей точностью при минимальном уровне отходов. Лазерная резка пенопласта обеспечивает абсолютно гладкую поверхность реза, используя горячий луч направленного света, двигающегося с высокой скоростью. Для него нет ограничений по толщине материала и сложности элемента.

Выбор оборудования для резки применяемого для пенопластовых плит и для экструдированного пенополистирола должен быть осознанным. Отвечать технологическим требованиям по готовым изделиям и быть экономически обоснованным.

Резак для пенопласта – довольно простой инструмент, работающий по принципу прожигания материала. Его можно купить в магазинах строительных материалов. Это лучший вариант, если предстоит большой объем работ. В том случае, если резак нужен на 1-2 дня, его проще сделать самостоятельно, так как в следующий раз этот инструмент может понадобиться через много лет. Но можно использовать и такой вариант: арендовать резак в одной из строительных компаний, предварительно позвонив и выяснив, предоставят ли они такую возможность.

Изготавливаем и используем терморезак

Для резки пенопласта своими руками чаще всего используются устройства, имеющие тонкий горячий элемент. Общий принцип действия любого терморезака для пенопласта один.

Нагреваемый элемент производит разделение материала с последующей запайкой вскрытых объёмов

Применяя терморезаки для пенопласта, получаем идеально гладкий срез, что очень важно для качественной работы по утеплению

Только если не решено заниматься этим профессионально и постоянно. В большинстве случае, когда не требуется вырезание фигурных элементов, можно использовать самодельный резак для пенопласта.

Изготовить резак для пенопласта своими руками достаточно просто и совсем недорого. После окончания работ он не будет лежать мёртвым грузом, занимать место. Его можно собирать и разбирать по мере необходимости. При отсутствии надобности его компоненты можно использовать в других целях.

Перед тем как сделать резак для пенопласта, необходимо приготовить всё необходимое:

заготовку для рабочей поверхности;
проволоку из нихрома;
лабораторный регулируемый трансформатор (ЛАТР);

электрический провод, крепление для него,
пружины для натяжения нити;
регулировочный механизм.

Изготавливать оборудование для резки пенопласта начните с разметки и обрезки рабочей поверхности. Её геометрические размеры определите в соответствии с размерами разрезаемых плит. Лучше, если поверхность стола будет больше площади листа.

Устанавливаем стойки (опоры) с возможностью регулировки. Для этого может понадобиться небольшое приспособление в виде шестигранных втулок с внутренней резьбой. Они позволят упростить регулировку высоты реза. Проволока для резки натягивается с помощью пружин. Прокладываем и закрепляем на разных сторонах нити электрический провод. Другой конец кабеля подсоединяем к ЛАТР (при отсутствии ЛАТР, его можно заменить, использую автотрансформатор для зарядки аккумуляторных батарей автомобиля). Устройство готово к работе.

Использование такого приспособления для резки пенопласта позволяет максимально ускорить процесс подготовки фрагментов утепления.

Поэтапное изготовление плита из пенополистирола из средств находящихся под рукой

В процессе изготовления электроинструментов для нарезания пенополистирола можно применять очень разнообразные детали и устройства. К примеру, термонож можно создать из паяльника, плита из пенополистирола и/или старого (ненужного) лобзика. Рассмотрим пять главных шагов, важных для этого:

Вначале необходимо сделать втулку — ключевой и сложный, по собственному строению, компонент. Взятую пластину необходимо согнуть и выточить, после этого бережно сделать отверстие, в какое будет вмонтирована нить.
После этого необходимо удалить провод, ведущий к отверстию, а после — отыскать подходящие разъемы и бережно припаять их в область разрыва

Важно, чтобы все последующие работы при помощи готового резака проводились с изолированными проводами.
После — подсоединяем терморезак. Устаревший лобзик нужно разрезать на 2 половины

В верхнюю его часть устанавливаем на винты пластину-лапку, которую необходимо было приготовить заблаговременно. А при помощи шурупов нижнюю часть объединяем с основанием.
Помещаем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Создаем отверстие в основании диаметром 5 мм.
Расправляем нихромовый провод. Вначале включаем на полную мощность выжигатель и его проводами касаемся нихромового провода. При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это считается следствием недостаточного сопротивления), то необходимо найти проволоку меньшей толщины.

Читать также: Уголок равнополочный размеры таблица

Как резать пенопласт дома, горячий нож для резки пенопласта, режем клинышки из ППС-16Ф

Всем привет. Мама занимается рукоделием, в основном делает всякие штуки из атласных лент. Т.к. при обрезании подобных лент остаются торчащие нитки на концах, то требуется оплавлять их пламенем. Ко дню матери было решено сделать термонож, дабы упростить работу. Подобных постов на пикабу не нашел, поэтому решил написать сам. В инете можно найти информацию, как делается данный прибор, но в основном его делают из блока питания от компа. Думаю, вряд ли у каждого человека валяется дома рабочий блок питания, а покупать даже с рук нецелесообразно. К тому же габариты получаются весомые. В моем случае вместо бп я применил понижающий трансформатор, чтобы на выходе напряжение составляло 12 В и мощность 50-70 Вт. Для изготовления термоножа понадобятся: – корпус (его я сделал из ДСП от старого ящика. Можно использовать любой материал, не проводящий электрический ток); – трансформатор (на выходе 12 В, 50-70 Вт); – два болта, 4 шайбы, 6 гаек (в моем случае использовались болты резьбой М12 и длиной 10 см); – выключатель; – нихромовая нить (в моем случае сечение нити 0.3 мм); – соединительный кабель; – вилка.

Собрал свой корпус

Просверлил необходимые отверстия для болтов и выключателя (выключатель встал намертво, поэтому фото с ним :D). Также просверлил вентиляционные отверстия снизу, но точно не знаю нужны ли они вообще.

Гайками крепим болты с шайбами к корпусу.

Выход трансформатора соединяем с болтами.

Выключатель и вход трансформатора подключаем к сети 220 В. Один из контактов выключателя отвечает за включение светодиода в самом выключателе. Схема подключения данного выключения представлена ниже.

Переворачиваем наш корпус и натягиваем нихромовую нить.

Включаем в сеть и вуаля.

Видео прилагается. Атласные ленты режет на ура. Но неудобно снимать видео одной рукой и резать ленту, поэтому на видео пенопласт, с которым нож тоже справляется отлично.

Способ первый. Ручная резка пенополистирола

Самый простой и вместе с тем доступный метод – это нарезка материала ножом

Важно, чтобы используемый для этого нож имел зазубрины и был смазан автомобильным маслом еще до начала работы (это снизит шумопроизводительность и оптимизирует саму процедуру). Также стоит заметить, что это самый медленный из способов, поэтому целесообразен лишь в случае небольшого объема материала.Еще пенопласт можно резать горячей струной

Для этого следует забить пару гвоздей, натянуть между ними проволоку из нихрома и подключить к ней электропитание. Основное преимущество такого метода – это высокая скорость (один метр нарезается за 7-8 секунд) и аккуратный разрез. Но есть и существенный минус: такая процедура вредит человеческому здоровью.Третий способ известен как резка «холодной струной».

В данном случае струна из стали используется так же, как полотно двуручной пилы. Данный способ достаточно продуктивен.Аналогичным образом можно резать пенопласт при помощи обычной ножовки.Наконец, существует и профессиональный ручной инструмент, отделано напоминающий упомянутую выше горячую струну, только более усовершенствованный. При наличии такого инструмента работа выполняется качественно и быстро, есть возможность использовании фигурных насадок.

Как правильно резать пенопласт ножом, чтобы он не крошился

Когда в процессе утепления стен, перекрытий, кровли своими руками используются плиты полимерного материала, термические резаки не всегда оправданы. Конструкции, как правило, имеют строго геометрические формы, и разрезать материал вполне можно простым ножом, главное чтобы лезвие было тонким, а его длина превышала толщину листа утеплителя. Хороший инструмент для такой работы – канцелярский нож, если предстоит резать пенополистирол небольшой толщины.

Для резки пенопласта ножом нужно выбирать длинное лезвие

Дело в том, что лезвие подобного инструмента очень тонкое и при разрезании листа большой толщина идеально ровного среза добиться вряд ли получится, на срезе могут образоваться извилины, которые не позволят сделать плотное примыкание отдельных частей утеплителя. А это приведет к образованию мостиков холода.

Кроме ножа потребуется:

Мерная жесткая линейка или рейка идеальной формы.
Рулетка.
Простой карандаш, маркер.

Режут полистирол на твердом основании, чтобы лист не «играл» в руках. На поверхности полистирольной плиты делают отметки нужного размера, после чего укладывают жесткую линейку или рейку, и делают острым ножом разрез. Если длины лезвия ножа недостаточно, можно сделать разрезы с двух противоположных сторон листа, главное не сбиться с размера. Затем по разрезу лист просто разламывают. При должной сноровке работа будет проходить быстро, без лишнего шума и затрат электричества. Мусор, конечно, будет, но не так уж много, как от ножовки. Главное чтобы инструмент был очень острым и нужной длины.

Пенопласт разрезан канцелярским ножом и термическим – сравнении лини среза

Как разрезать пенопласт без использования термических приборов

Принцип резки листов пенопласта при помощи ножовки, независимо, будет это полотно по металлу или по дереву, ничем не отличается от резки ножом, главное, чтобы зубцы были мелкими, а полотно достаточной длины.

В этом случае рез будет более ровным и не образуется много мелкого мусора. Движения пилой нужно совершать плавно, без рывков. Но и при таком методе резания будет много крошек пенополистирола.

Порезать пенопластовые листы можно с использованием электрического лобзика или угловой шлифовальной машинки (болгарки). Однако при таком методе огромное количество мусора гарантировано.

Болгарка для резки пенопласта

Высокая скорость вращения диска болгарки и достаточно крупные зубья спровоцирует сильное разрушение структуры материала в месте реза. При использовании электролобзика также невозможно получить на срезе идеально ровную поверхность, за счет вибрирования пилки, которое к тому же приводит к образованию мелкого полимерного мусора.

Меньше всего образуется крошек пенопласта при его раскрое, если используется самодельный прибор для резки пенопласта. Простейший вид подобного устройства представляет собой обычную тонкую проволоку (струну), к концам которой приделаны ручки, для большего удобства. Диаметр проволоки нужно выбирать самый меньший, не более 0,5 мм. Здесь одному человеку не справиться, нужен будет помощник. Проволоку устанавливают по намеченной отметке на пенопласте и делают равномерные движения с двух сторон. В результате трения металлической проволоки о пенополистирол происходит ее нагревание и материал начинает плавиться в месте реза.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки

Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени

Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Разрезание пенопласта ножовкой и болгаркой

С использованием первого инструмента произвести распил утеплителя на порядок проще, хотя и принцип проводимых работ ничем не отличается от того, что происходит при применении ножа. Ей зачастую отдается предпочтение, когда возникает потребность в раскрое плит до 8-10 см. Для разрезания листов пенопласта можно пользоваться ножовкой по металлу или по дереву, но в любом случае в обязательном порядке полотно должно быть оптимальной протяженности и иметь мелкие зубцы. При наличии таких режущих элементов рез будет получаться заметно ровнее, а количество возникающего мусора на порядок меньше. Осуществлять работы с использованием данного инструмента можно практически в любом удобном положении

При распиле важно лишь совершать плавное движение ножовки, а не рывками

Разрезание листов пенопласта можно также производить при помощи болгарки и электрического лобзика, но в таком случае необходимо учитывать, что в ходе работ образуется значительное количество мусора. Это обусловлено тем, что в первой ситуации круг инструмента вращается на высокой скорости, а если диск еще и имеет большие зубцы, то в процессе распила произойдет существенное разрушение структуры утеплителя в месте реза. Если произвести снижение оборотов до минимального значения, то в результате пенопласт начнет гореть и плавиться, чего нужно избежать во избежание его повреждения.

В целом же болгарка отлично подходит для разрезания плит толщиной до 50 мм, но при этом качество реза будет на порядок лучше, чем при применении ножа, ножовки и другого электрического инструмента. Для получения оптимального результата нужно пользоваться тонким кругом с алмазным напылением, который после прохождения создает более качественное место распила, чем при задействовании диска, предназначенного для работы с металлом.

При проведении работ можно также пользоваться лобзиком, но с его помощью не удается добиться идеальной ровности на срезе по причине вибрации пилки, а также в процессе раскроя возникает много мелкого мусора. Существенное преимущество его использования заключается в возможности совершать фигурные разрезы, которые получается значительно сложнее осуществлять посредством других вышеперечисленных инструментов.

Пошаговая инструкция по самостоятельному изготовлению станка и резке пенопласта

Шаг 1. Заготовка столешницы.

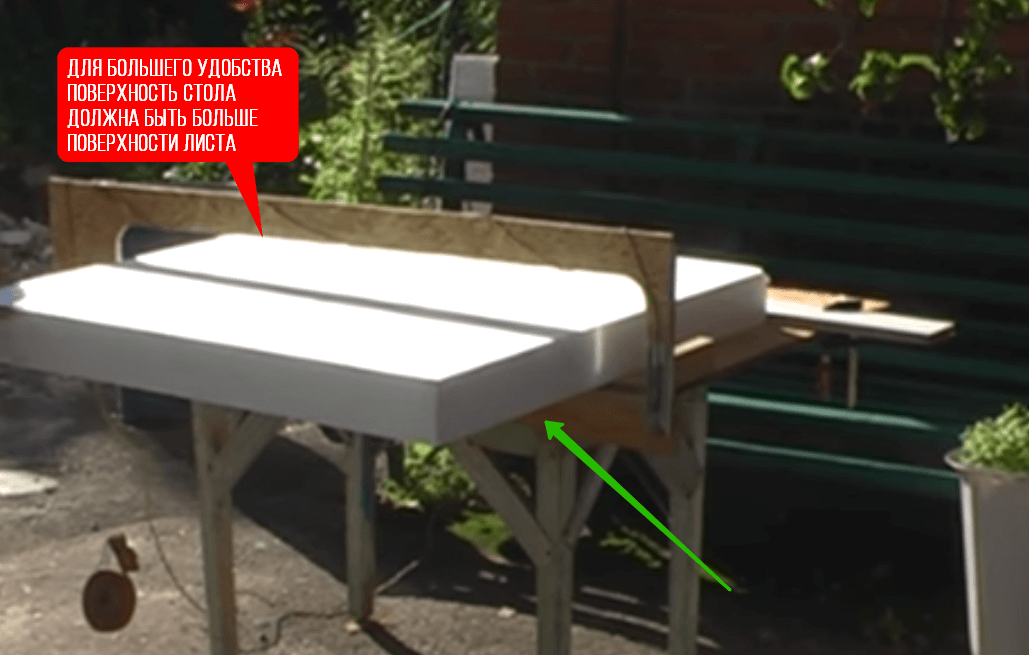

В качестве столешницы аппарата для резки пенопласта своими руками, можно взять любой кусок ДСП нужного размера. Поверхность, по которой будет передвигаться пенопласт, должна быть гладкой. В столешнице просверливаются отверстия для стоек. В качестве стоек удобно использовать металлические штыри с резьбой диаметром 10-12 мм. Высота стоек должна соответствовать толщине листов пенопласта плюс запас по высоте. Штырь фиксируется гайками.

Для придания конструкции устойчивости, снизу к столешнице прикрепляются бруски, которые будут так же служить для безопасного прохождения электрического провода.

Шаг 2. Подключение подающих ток проводов.

Снизу под столешницей провода подключаются к металлическим стержням-стойкам: провод наматывается на нижний конец штыря и прижимается болтом.

Второй конец проводов должен быть подключен к источнику питания в зависимости от выбранного способа. Самым лучшим соединением будет соединение через вилку, которая будет соединяться с розеткой ЛАТЕРа. Возможно соединение через самозажимные клеммы, а так же при помощи скрутки и пайки. Это зависит от выбранного источника питания.

Шаг 3. Закрепление нихромовой спирали

. Нихромовая спираль закрепляется между двумя стойками. С одного конца спирали прикрепляется пружина (их может быть и две).

Пружина нужна для того, чтобы натягивать нихромовую нить во время работы. Дело в том, что при нагреве нихромовая нить удлиняется и провисает. Нить в таком состоянии не даст качественного реза. Поэтому нить закрепляют в изначально напряженном состоянии, так чтоб пружина была слегка растянута.

Для крепления нихромовой нити на штыре используются шайбы с внутренним диаметром немного большим чем диаметр штыря. В шайбе делается небольшое отверстие для крепления самой спирали. Также делается небольшая заточка со стороны внутреннего диаметра для того, чтоб шайба могла фиксироваться на резьбе штыря.

В одну шайбу вставляют пружину с прикрепленной к ней спиралью и одевают её на первый штырь. Вторую шайбу надевают на второй штырь и в просверленное отверстие продевают нихромовую спираль. Далее её натягивают так, чтоб пружина растянулась, и фиксируют.

Шаг 4. Резка пенопласта.

Чтобы распустить лист пенопласта на два листа заданного размера, спираль выставляют на нужную высоту. Необходимое расстояние отмеряют линейкой.

Затем станок подключают к источнику питания. Нить нагревается и теперь можно резать пенопласт, плавно продвигая его вперед по столешницы.

Скорость резки зависит от температуры накаливания нити, что в свою очередь зависит от поданного напряжения и толщины самой нити. Не стоит стараться подать больше напряжение, чтобы достичь большой скорости, т.к. это может привести к быстрому перегоранию нити. Здесь опытным путем должен быть подобран баланс между напряжением, толщиной и длиной нити. Нить не должна перекаляться во время работы. При разогреве она становится красного или алого цвета. Но она не должна становиться белой – это говорит о перегреве нити и о том, что напряжение желательно снизить, иначе в таком режиме нить долго не прослужит. Конечно же, плавная регулировка легко делается, если есть в наличии ЛАТЕР. Но если его нет, то лабораторный блок питания можно сделать и из компьютерного блока питания, на видео ниже есть больше информации. После того как вы своими руками сделали этот станок для резки пенопласта, нужно убедиться, что аппарат безопасный.

Шаг 4. Резка пенопласта под углом.

Иногда возникает необходимость разрезать пенопласт таким образом, чтоб одна сторона была выше, а другая ниже.

Для этого спираль выставляется под уклоном с нужными параметрами. Таким образом можно получить листы пенопласта различного сечения.

Полезное видео

Самодельный резак для пенопласта: виды

Перед тем, как приступить к самостоятельному изготовлению резака для резки пенопласта, необходимо предварительно определиться с его видом. В настоящее время выделяют три основных виды:

предназначенные для фигурной резки;
оснащенные металлической рабочей пластиной;
предназначенные для линейной резки.

Каждый из этих видов заточен под конкретные способы разрезания листов. Тем не менее, линейная резка — наиболее популярный метод, поскольку он универсальный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего основных этапов создания — три:

Для изготовления основной — режущей части, потребуется специальная проволока из нихрома, диаметр которой должен равняться 0,6 мм. Её длина должна быть не менее 14 см, поэтому её сопротивление будет равно двум Ом. Найти её не составит никакого труда, поскольку старые нагревательные приборы и электроплиты содержат её в больших количествах.

Схема регулируемого источника питания

Чтобы самодельный прибор работал без каких-либо проблем и нареканий, следует произвести расчет тока и напряжения, необходимую для нагрева режущей части. Определить мощность трансформатора можно исходя из стандартной формулы (I=U/R).
Длина металла для резака должна составлять не менее одиннадцати сантиметров, при этом выбор металла не является принципиальным (использовать можно абсолютно любой вид). На торец нужно подсоединить текстолитовую пластину, которая будет служить в качестве изолятора. После этого нужно закрепить, взятые из стандартной электрической розетки, контактные группы по краям пластины. В эти контакты можно будет устанавливать разные по своей форме спирали.

Изготовленный своими руками резак необходимо подключить к электросети. После этого спираль прибора будет постепенно нагреваться, о чем будет свидетельствовать её красный цвет. Именно в этот момент следует производить процесс обработки пенопласта, поскольку нагретый резак позволит исключит деформацию пенопласта и не позволит ему шелушиться.

Самодельный резак для линейной резки

Резка пенопласта своими руками
