Индукционный нагреватель воды для отопления: пошаговое руководство изготовления своими руками

Шаг 5: LC-контур

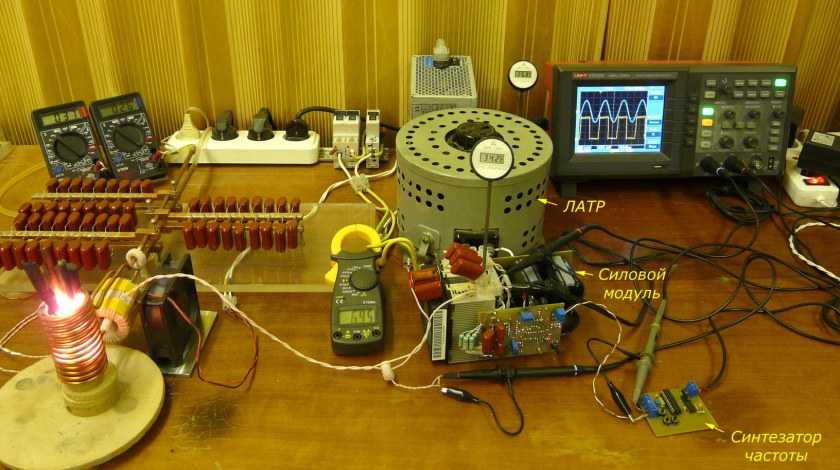

К этой части есть несколько подходов. Если вам нужен мощный нагреватель, вам понадобится конденсаторный массив для управления током и напряжением.

Во-первых, вам нужно определить, какую рабочую частоту вы будете использовать. Более высокие частоты имеют больший скин-эффект (меньшее проникновение) и хороши для небольших объектов. Более низкие частоты лучше для больших объектов и имеют большее проникновение. Более высокие частоты имеют большие потери при переключении, но через бак пройдет меньше тока. Я выбрал частоту около 70 кГц и дошел до 66 кГц.

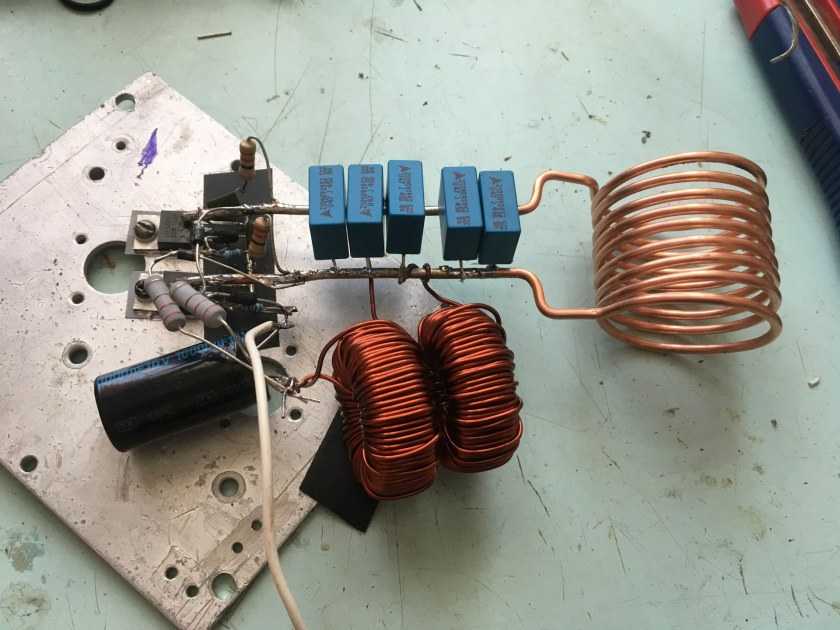

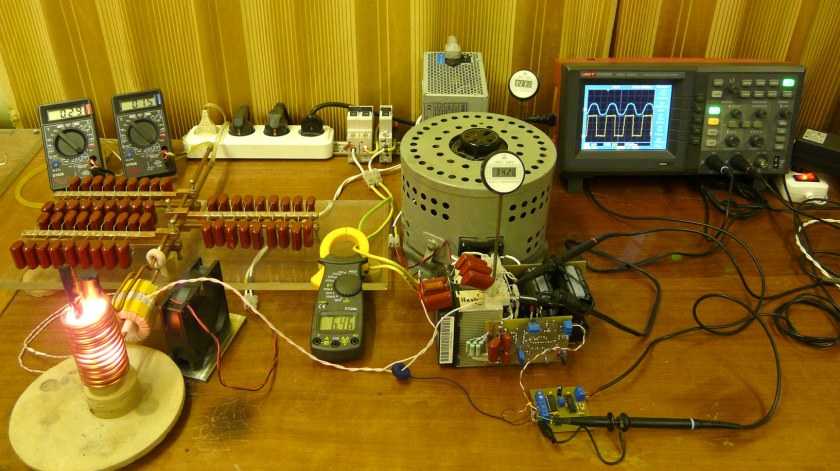

Мой конденсаторный массив имеет ёмкость 4,4 мкФ и может выдерживать более 300А. Моя катушка около 1мкГн. Также я использую импульсные пленочные конденсаторы. Они представляют собой осевой провод из самовосстанавливающегося металлизированного полипропилена и имеют высокое напряжение, высокий ток и высокую частоту (0.22 мкФ, 3000В). Номер модели 224PPA302KS.

Я использовал две медные шины, в которых просверлил соответствующие отверстия с каждой стороны. Паяльником я припаял конденсаторы к этим отверстиям. Затем я прикрепил медные трубки с каждой стороны для водного охлаждения.

Не берите дешевые конденсаторы. Они будут ломаться, и вы заплатите больше денег, чем если бы вы сразу купили хорошие.

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

  1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
  2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
  3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
  4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
  5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
  6. Не забудьте сделать заземления индуктора.
  7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
  8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Основные правила и рекомендации

Данными системами рекомендуется пользоваться в закрытых отопительных контурах с принудительной циркуляцией теплоносителя. Можно данные устройства использовать с пластиковыми трубопроводами.

Котел необходимо установить так, чтобы между ним, стенами и другими устройствами, работающими от электричества, было не менее 30 см. От пола и потолка также должна быть соблюдена дистанция в 80 см.

Кроме того, специалисты настоятельно рекомендуют установить систему безопасности на индуктивный прибор за выходным патрубком. Для этого потребуется манометр, устройство сброса воздуха и подрывной клапан.

Особенности изготовления

Индукционный нагреватель своими руками можно изготовить двумя способами. Вкратце стоит рассмотреть каждый из них.

Вариант 1

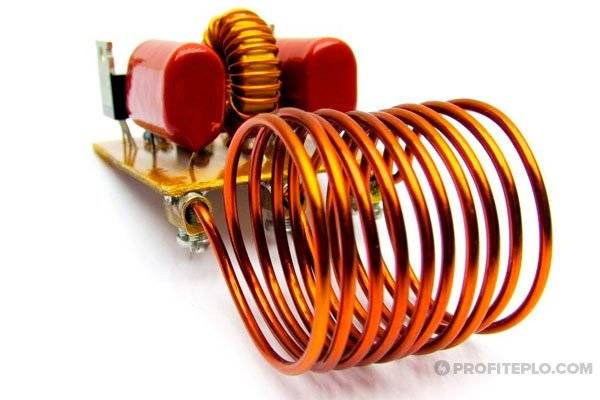

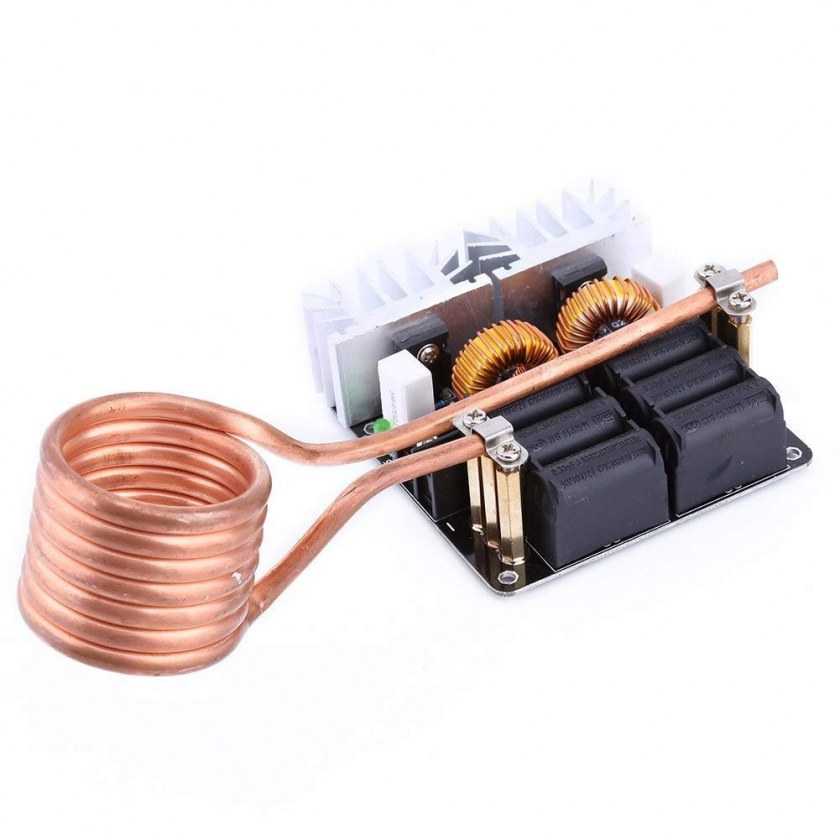

Наиболее простой прибор (при этом он будет иметь высокую мощность) можно изготовить на основе печатной схемы. Среди особенностей схемы, которая будет использоваться в приборе, следует выделить следующие моменты:

вся конструкция, по сути, представлена мультивибратором с организацией высокой мощности;
особое внимание стоит уделить сопротивлению, так как именно оно будет предотвращать перегрев транзисторов;
индуктор в таком приборе должен быть выполнен в виде спирали из 6-8 витков медной проволоки;
в качестве регулятора можно использовать соответствующий элемент из блока питания компьютера и не задумываться над его контракцией.

Вихревой индукционный нагреватель

Вариант 2

В основу изготовления такого прибора своими руками положено использование электронного трансформатора.

Суть такого способа изготовления индукционного водонагревателя состоит в следующем.

  1. Две трубы с использованием сварки стоит соединить так, чтобы визуально они походили на бублик. Этот элемент впоследствии будет играть роль как элемента для нагревания, так и проводника.
  2. На корпус потребуется намотать проволоку из меди.
  3. Чтобы обеспечить качественное и быстрое движение воды, в основной корпус приваривают 2 патрубка. В один из них вода будет поступать, а со второго выходить уже в саму систему.

Вот и все советы по тому, как собрать такой нагревательный прибор своими руками и обеспечить в доме качественное отопление и постоянное присутствие горячей воды.

Недостатки и достоинства

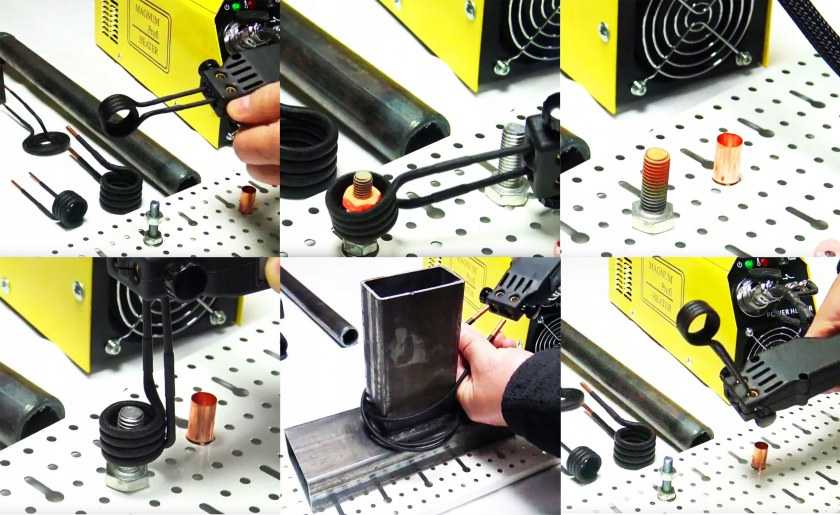

Рассмотрим положительные характеристики и преимущества индукционного оборудования:

  1. Нагрев производится в любой среде.
  2. Возможность изготовления сверхчистых сплавов.
  3. Быстрый нагрев и плавка любого материала, который проводит ток.
  4. Элементы прибора монтируются снаружи, врезки отсутствуют. Это гарантирует исключение протечек.
  5. Индукционный водонагреватель не загрязняет окружающую среду.
  6. Удобен при необходимости нагрева определенного участка поверхности.
  7. Площадь контакта теплоносителя с поверхностью нагревателя во много раз больше, нежели в аппаратах с трубчатыми электронагревателями. За счет этого среда греется очень быстро.
  8. Компактные размеры прибора.
  9. Оборудование легко настраивается на нужный режим работы и без труда регулируется.
  10. Имеется возможность изготовления прибора любой формы (в том числе самостоятельно). Это предупреждает локальный нагрев и способствует равномерному распределению тепла.

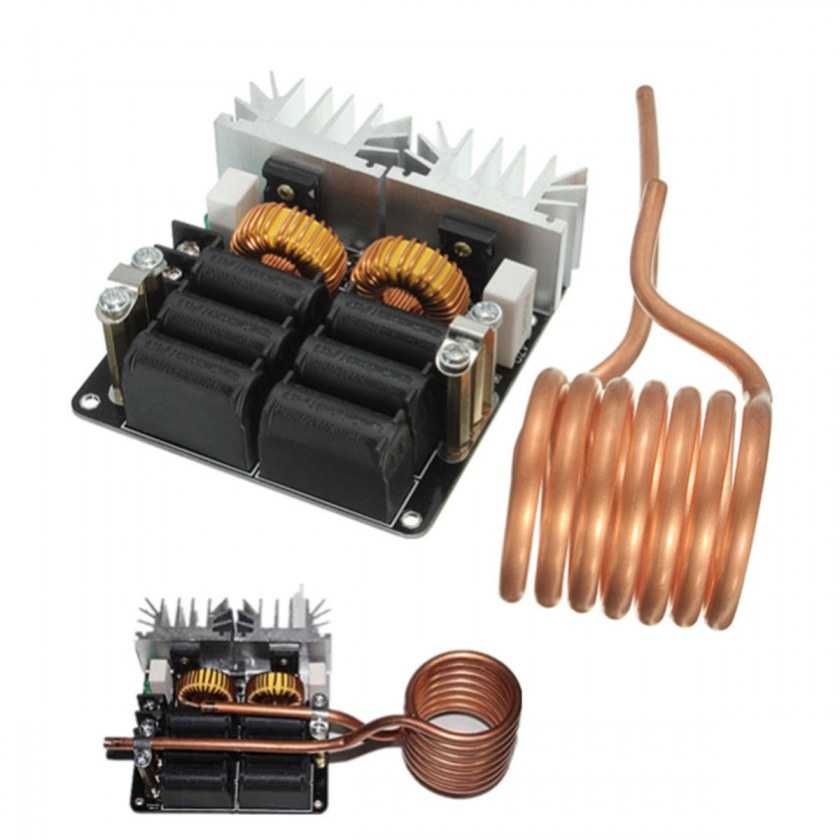

Простой нагреватель индукционного типа

Проточный нагреватель такого типа практически не имеет минусов, если сравнивать с приборами, работающими по иным принципам. Единственная сложность эксплуатации в том, что необходимо сопоставить индуктор с заготовкой. Иначе нагрев будет недостаточным и маломощным.

Индукционный котёл отопления своими руками

  1. Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.
  2. Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Рекомендуем : Крутая самоделка — как думаешь что это

Можно сделать котёл и другой формы.

Например, как показано на фото ниже.

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

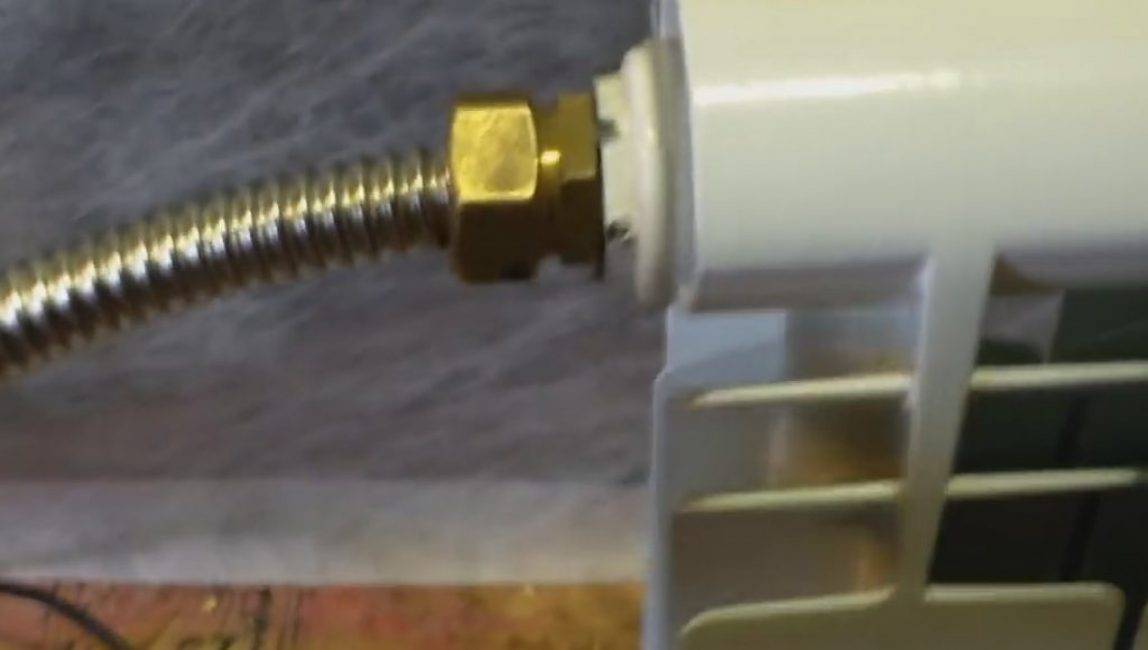

При помощи фитингов подсоединяем оба конца к.

Схема развязки вверх-низ, односторонняя.

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

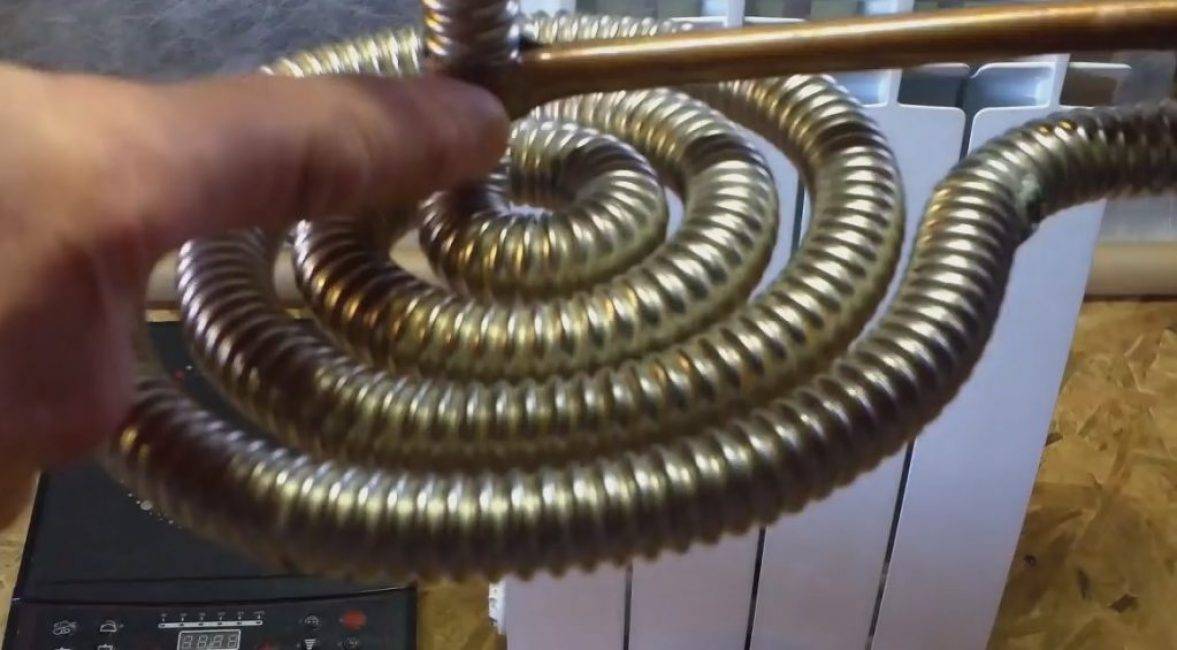

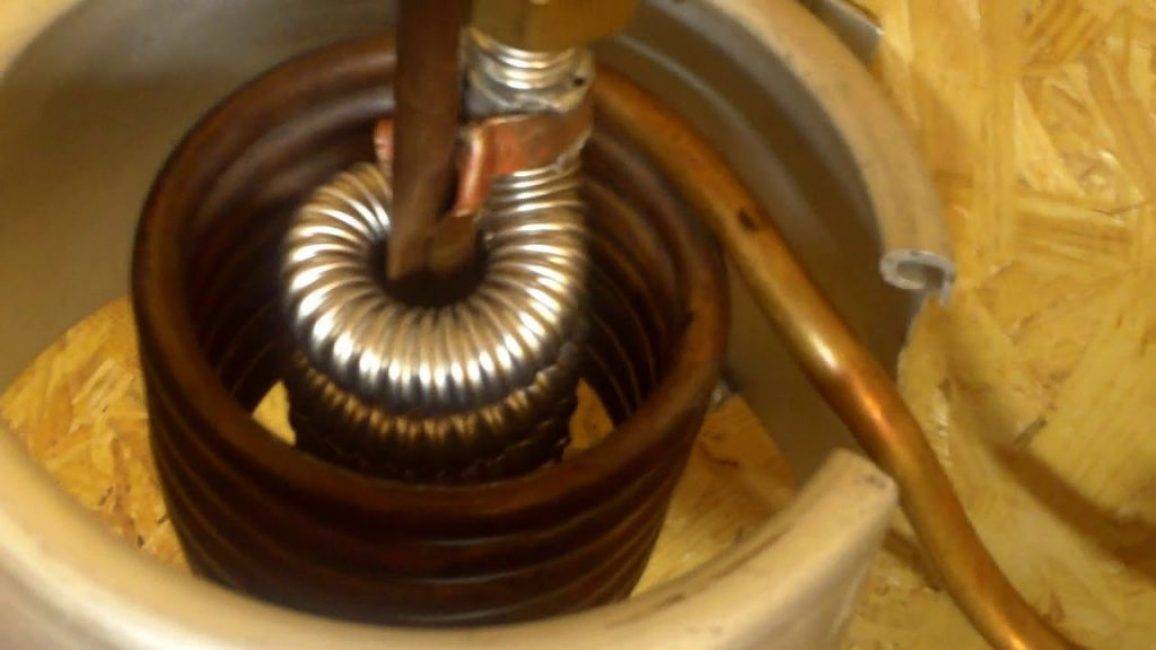

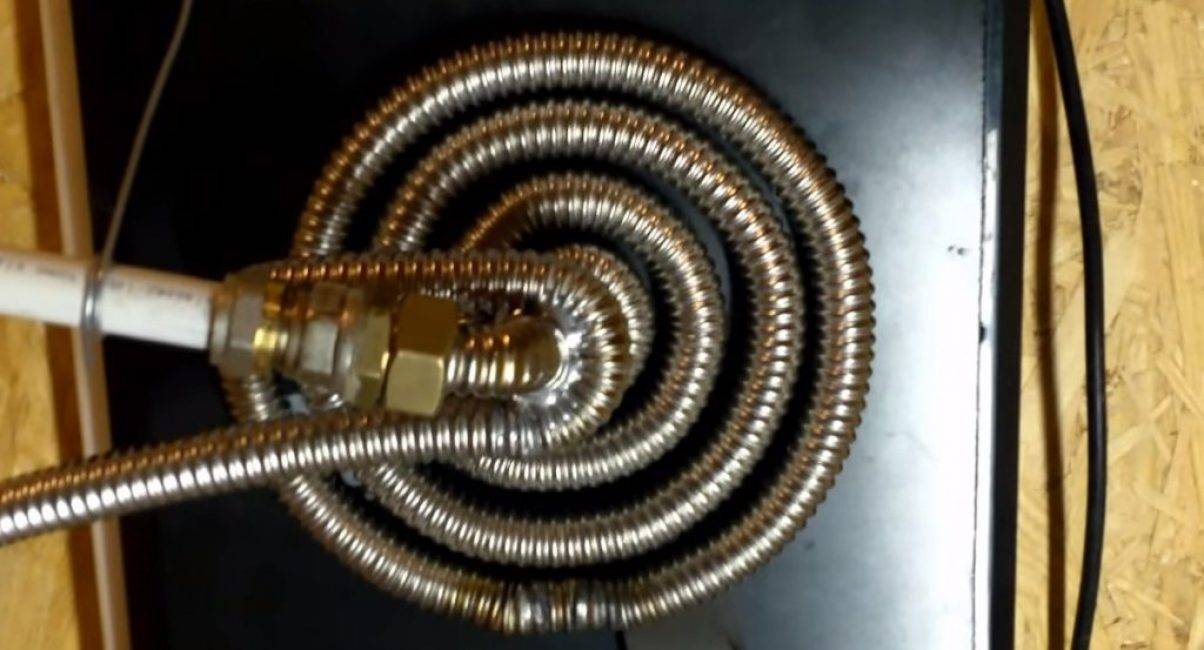

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Можно использовать умный термостат со встроенным датчиком температуры купить можно тут

Индукционный нагреватель воды для отопления: пошаговое руководство изготовления своими руками

К числу позитивных характеристик индукционного агрегата можно отнести следующие важные моменты:

  1. Долговечность использования. Благодаря не слишком замысловатой конструкции, индукционный нагреватель можно бесперебойно использовать в течение более 30 лет
  2. Экономичность. Коэффициент полезного действия агрегата этого вида приближается к 100%. Иначе говоря, все электричество полностью перерабатывается в тепловую энергию, практически без потерь.
  3. Удобство. Обслуживание индукционного нагревателя не требует постоянного технического обслуживания. Достигается это благодаря тому, что электромагнитное поле, помимо создания нагрева, образует вибрации, которые не дают возможности появлению накипи на внутренних стенках теплообменника.
  4. Компактность. Нагреватели этого вида имеют небольшие габаритные размеры, что способствует их установке в помещениях любого типа.
  5. Бесшумность. Индукционные агрегаты, благодаря своей конструкции, функционируют достаточно тихо.
  6. Экологичность. Котел этого вида не производит выброс вредных продуктов сгорания, поэтому не требуется оборудования дымохода и системы вентиляции.

По анализу отзывов, основным недостатком такого агрегата является его высокая стоимость. Но существует оптимальный выход – сконструировать индукционный нагреватель воды своими руками.

Какие индукционные плиты самые безопасные

Как следует из вышесказанного, лучшими будут плиты, которые помогут избежать вам ошибок в эксплуатации.

На это работают следующие технологии:

  • защитное отключение – конфорки отключатся в автоматическом режиме, если плита не получит никаких команд;
  • определение диаметра посуды – конфорка с несколькими зонами нагрева включит столько контуров, сколько занимает поставленная на нее посуда;
  • автоматическое распознавание посуды. Если на конфорке нет кастрюли или она выполнена из неподходящего материала, панель не включится;
  • большое количество зон нагрева. Так легче подобрать посуду подходящего диаметра под любой случай.

Обогреватель из индукционной плитки

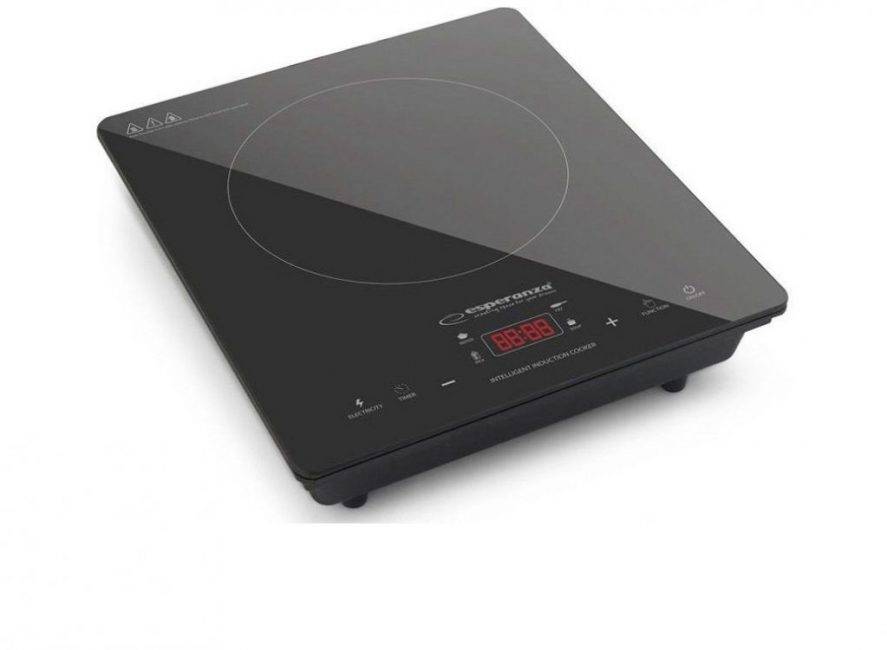

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

  • Два фитинга для соединения шланга
  • Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

1

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

2

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

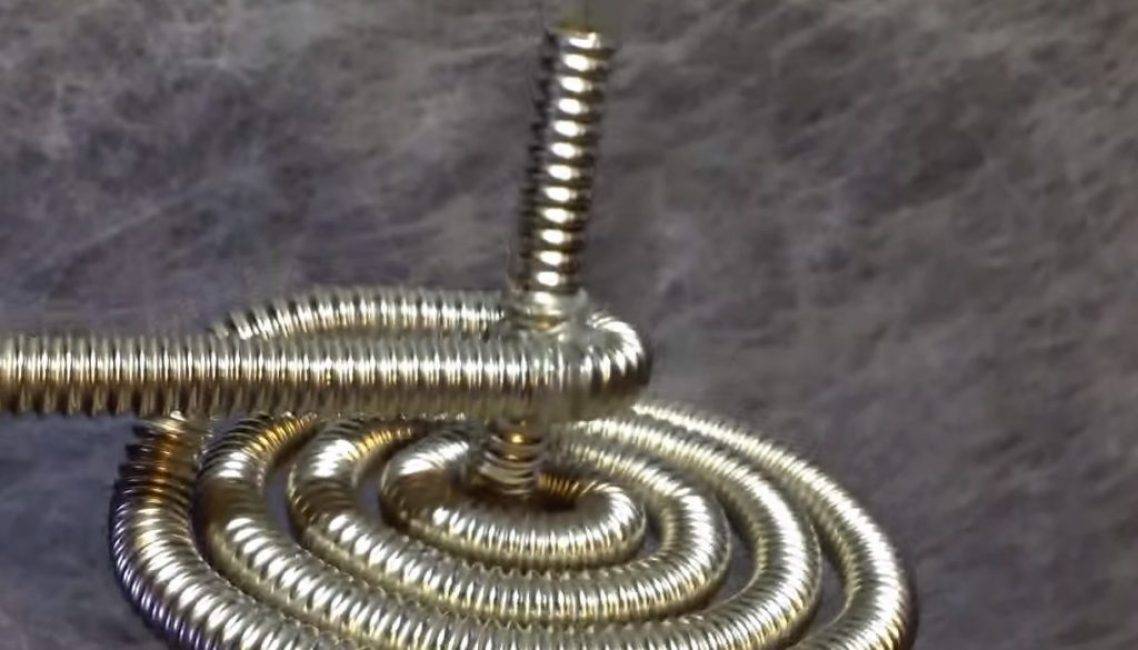

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

1

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

2

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

3

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

Параллельный тумблер

1

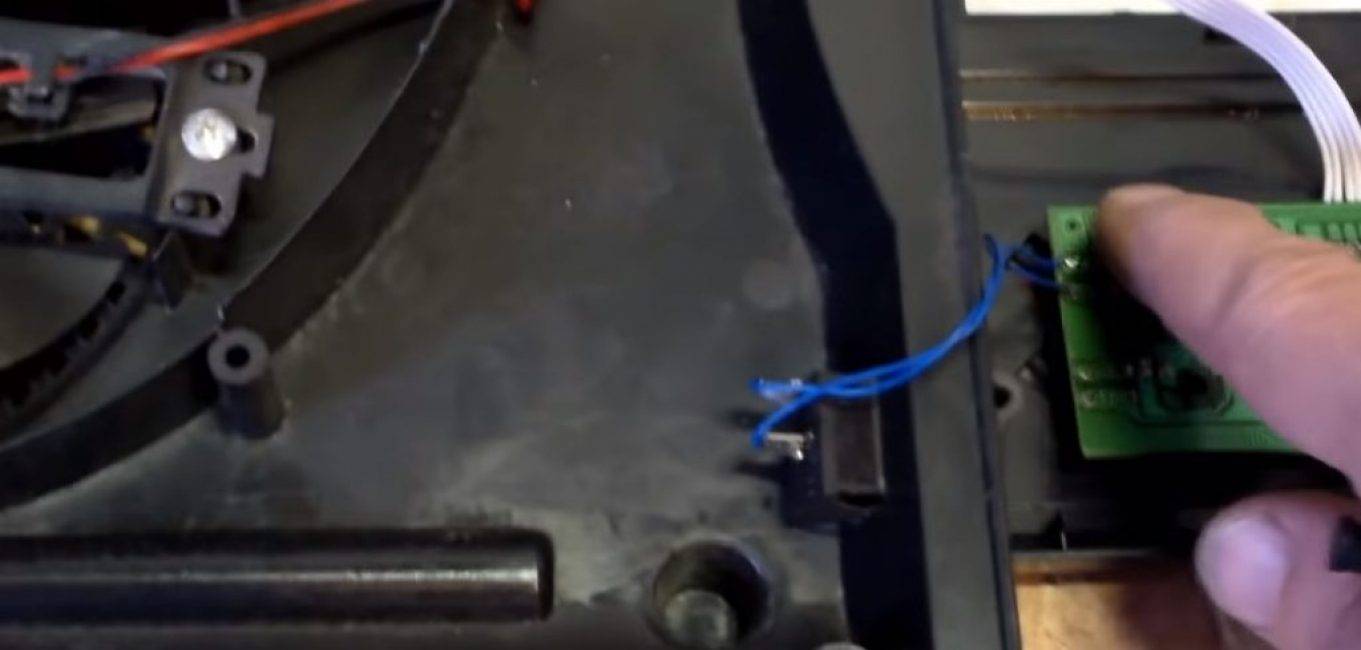

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

2

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

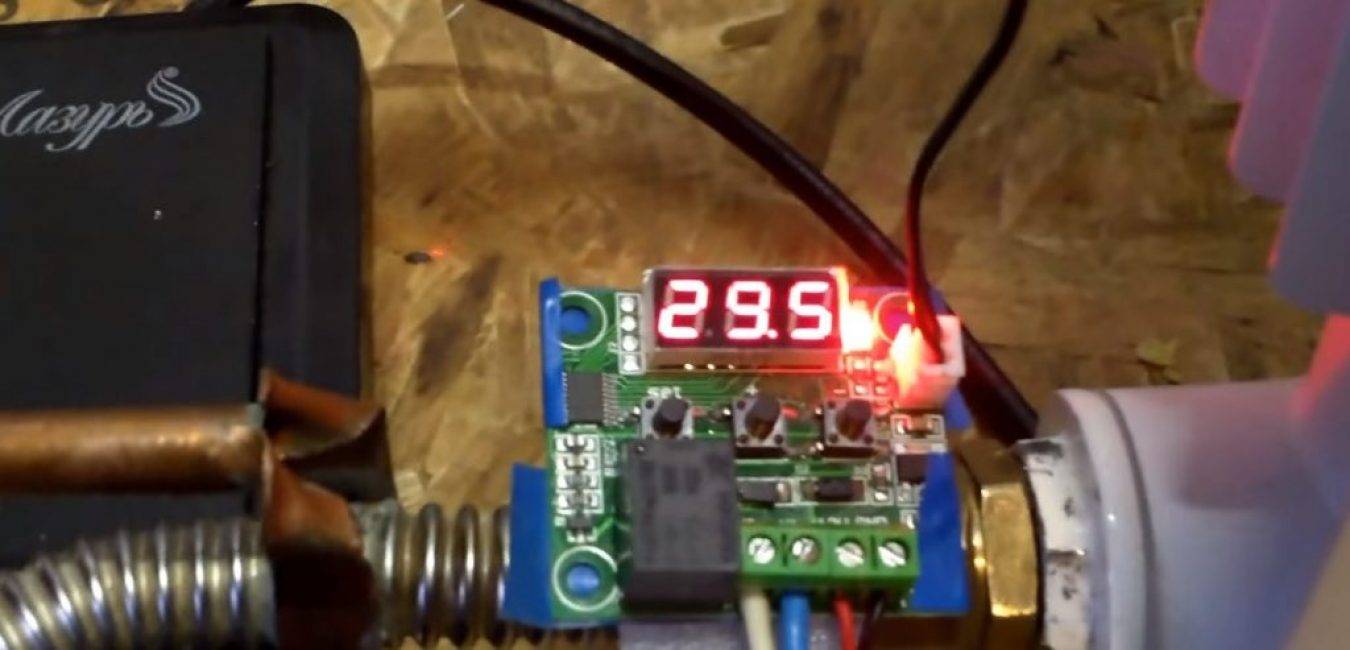

Датчик температуры

3

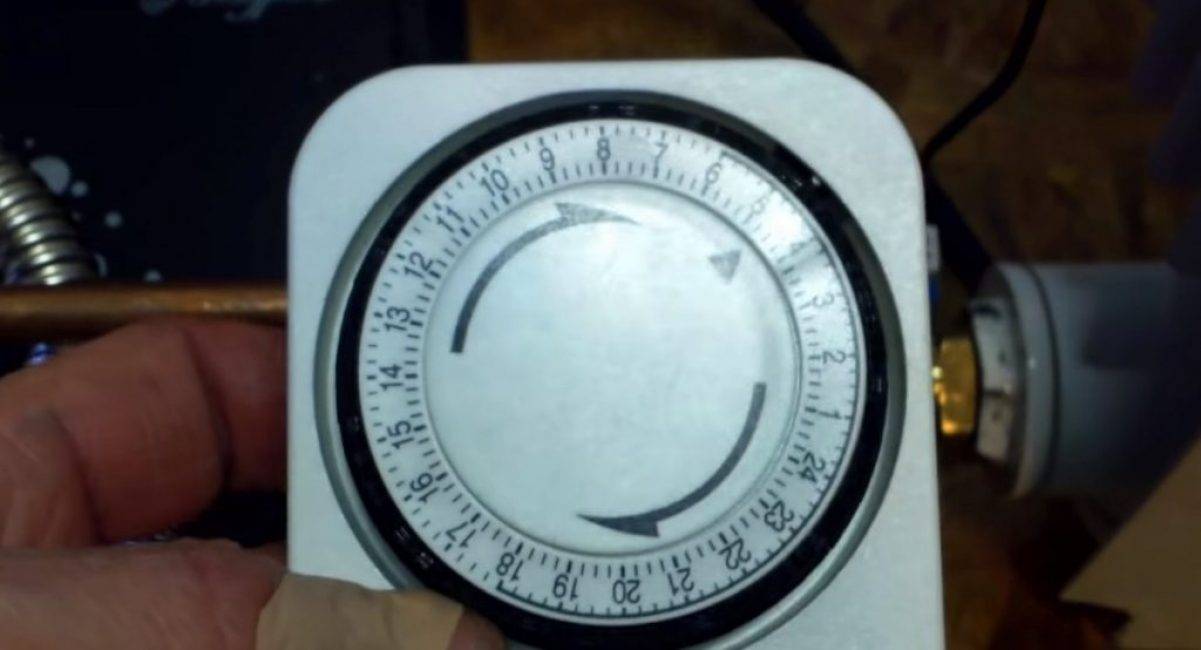

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения

Инфракрасный потолочный обогреватель с терморегулятором – современные технологии в вашем доме (Цены) +Отзывы

Что понадобится

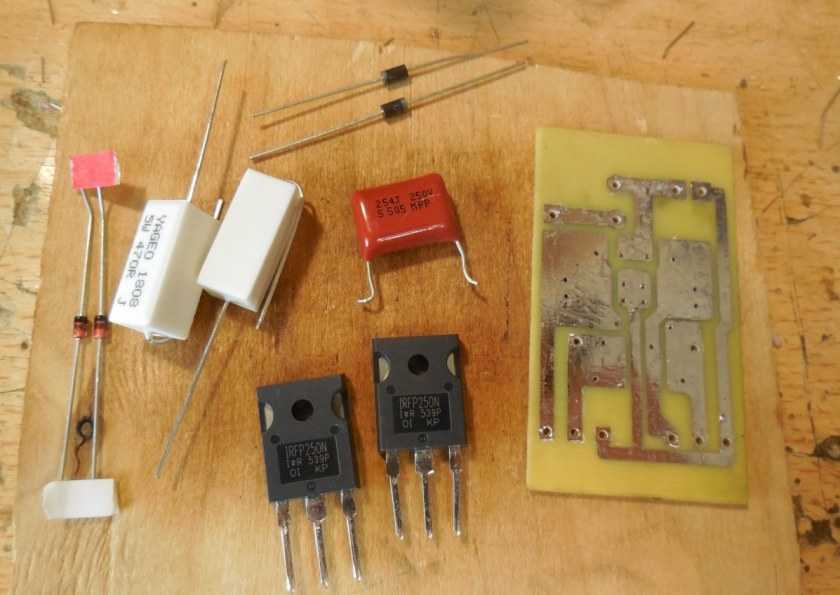

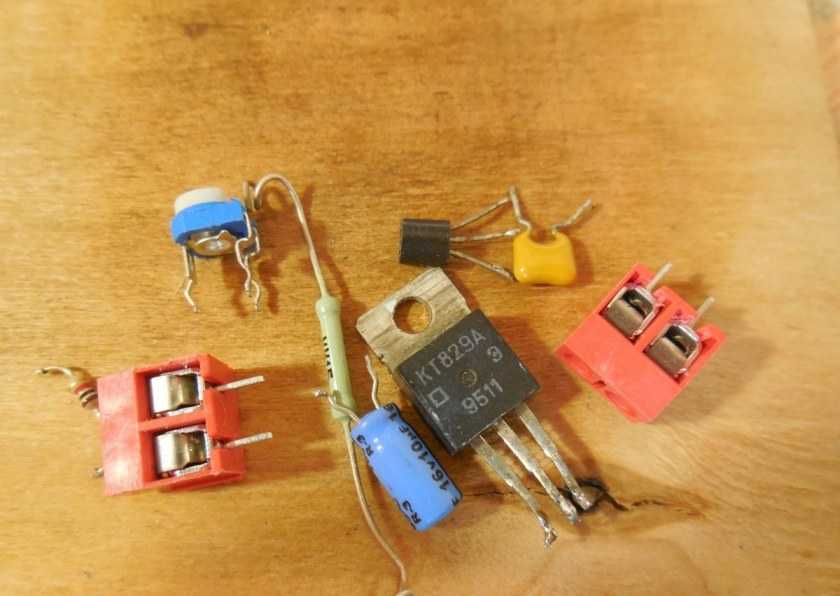

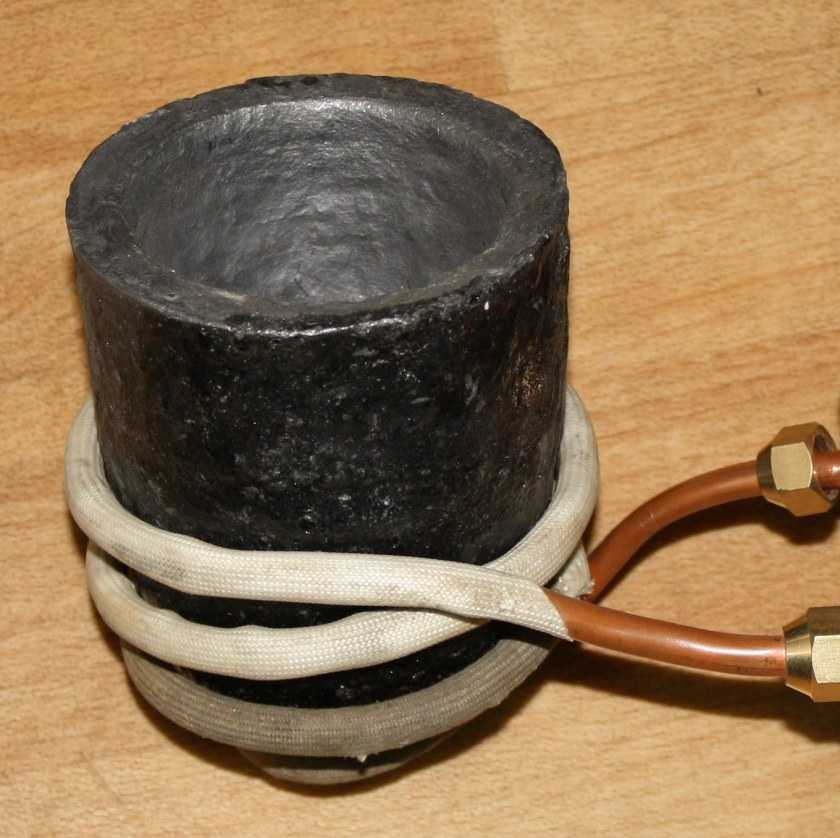

Для создания нагревателя металла своими руками, помимо рабочих инструментов также следует озаботиться подготовкой целого ряда вещей, приобрести которые следует отдельно:

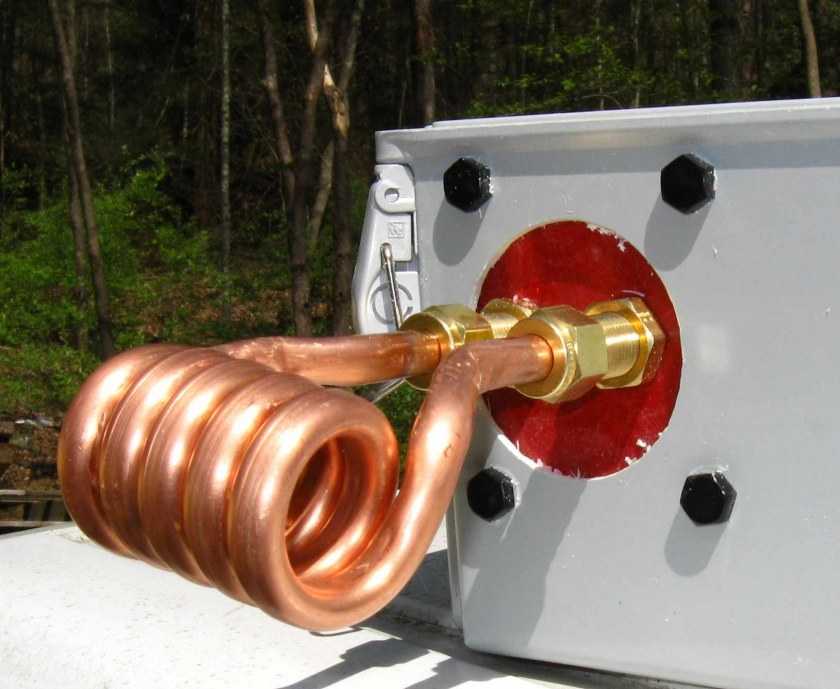

Восьмисот миллиметровый отрезок медной трубы, с диаметром в 8-10 мм. С помощью медной проволоки в дальнейшем изготавливается индукционная катушка, излучающая магнитное поле, которое, впоследствии, нагревает металлическую емкость.

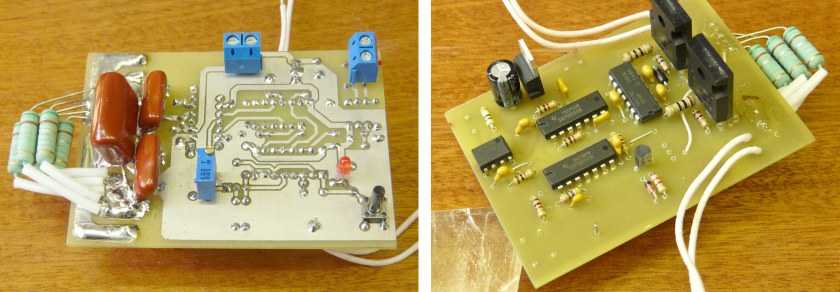

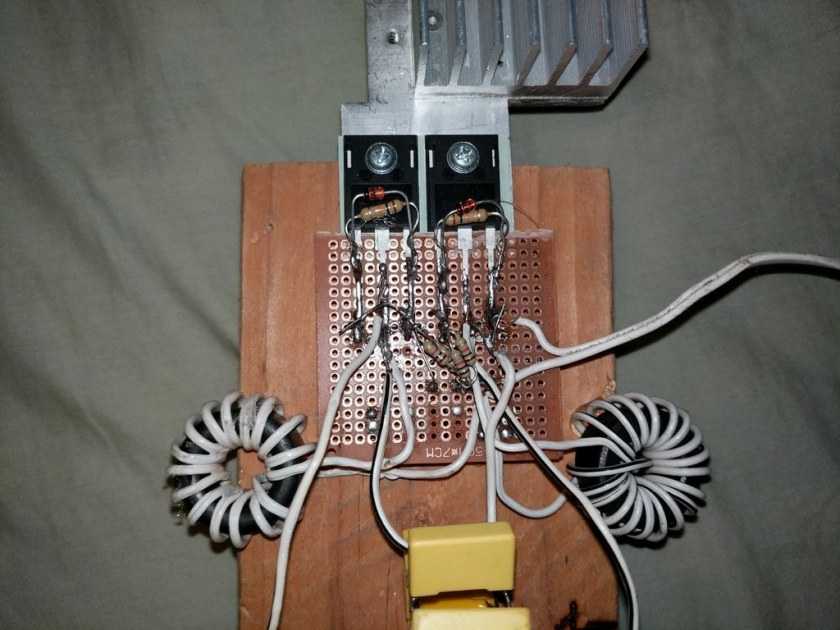

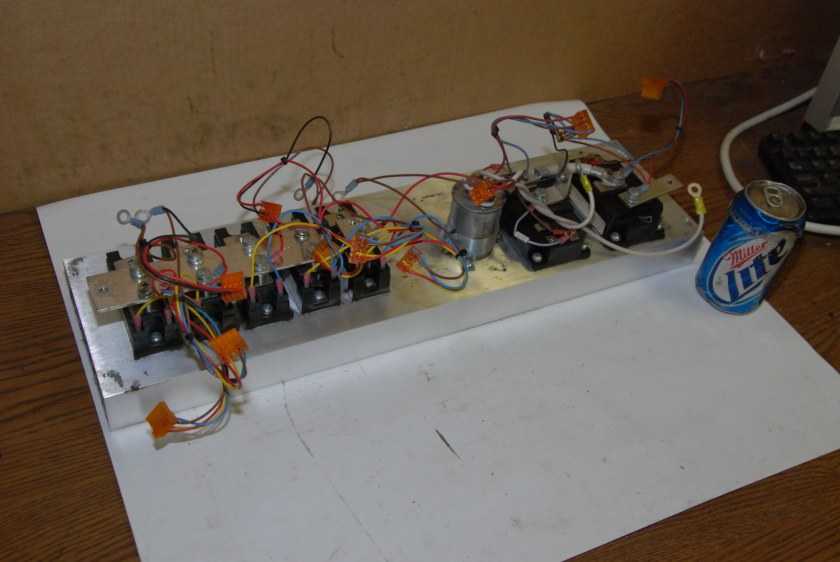

Высокомощные силовые транзисторы, приобретение которых станет основной тратой для всех желающих собрать индукционную плиту

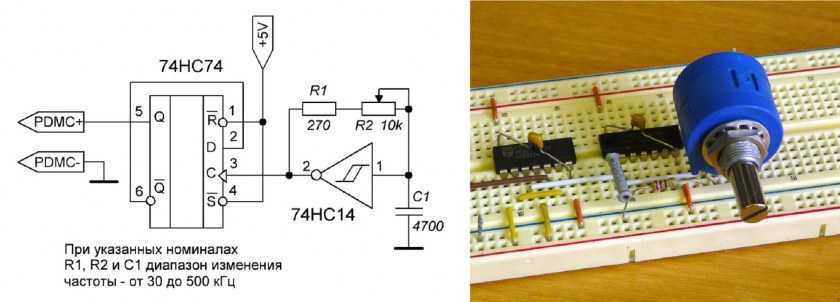

Обратите внимание на то, что схема создания частотного генератора предусматривает наличие сразу двух силовых транзисторов.

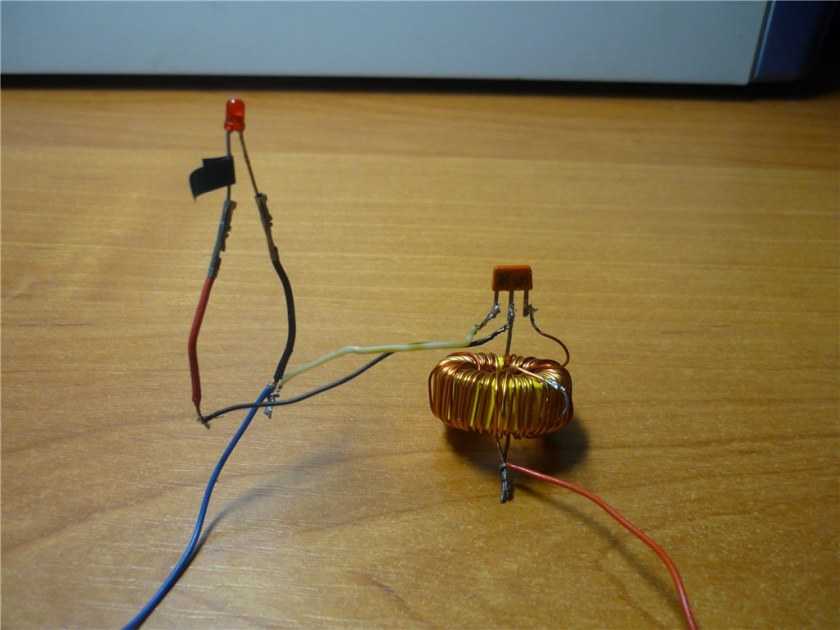

В качестве основного материала, предназначенного для создания колебательного контура, используется обыкновенный керамический конденсатор с характеристиками 0,1мФ и 1600В.

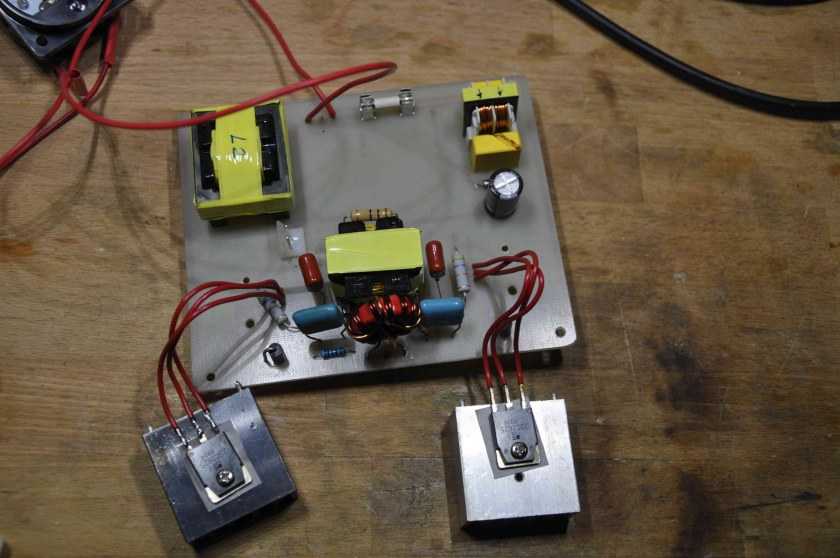

Также следует озаботиться созданием теплоотводов, собрать которые можно из радиаторов, изготовленных из алюминиевых сплавов. Дело в том, что при включении индукционной плиты обычные полевые транзисторы попросту не выдержат высокой температуры и сломаются. Монтаж транзисторов также следует производить с задействованием термопасты, для того, чтобы КПД подобного охлаждения был максимальным.

Диоды, применяемые в качестве рабочих элементов, согласно схеме, должны обладать высокой скоростью срабатывания. Индукционная печь своими руками, схема изготовления которой расположена в руководстве, является требовательным устройством на высокоскоростных диодах.

Резисторы: пара штук на 10кОм и 0,25Вт, и еще пара 440Ом и 2Вт. Также следует приобрести стабилитроны с характеристикой рабочего напряжения в 2Вт.

В качестве основного элемента питания используется стандартный блок на 500 ватт. Характеристика рабочего напряжения блока питания должна колебаться в промежутке от двенадцати до сорока ватт.

Используя все вышеприведенные материалы инструменты можно с легкостью собрать индуктор своими руками, схема которого рассматривается в статье.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

  • Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
  • Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
  • От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
  • Из обоих полученных фрагментов трубы отрезается одна стенка.
  • Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
  • Аналогично устанавливается второй отрезок трубы с противоположной стороны.
  • В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
  • Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

  • Электрокотел для отопления частного дома: обзор десятки лучших моделей электрических котлов
  • Сколько потребляет электроэнергии электрический котел: правила расчетов
  • Электрическое отопление в частном доме: обзор видов систем для загородного дома

Принцип индукционного нагрева

Пример эффективности водонагревателя на индукционном токе, который был сделан своими руками

Работа индукционного нагревателя основывается на энергии электромагнитного поля, которую забирает на себя теплоноситель, преобразуя ее в тепло. Генерирует магнитное поле в этом нагревателе индуктор, который представлен многовитковой цилиндрической катушкой. Проходя через эту катушку, переменный электрический ток возле нее создает переменное магнитное поле.

Линии этого электрического поля располагаются перпендикулярно направлению магнитного потока, и при движении образуют замкнутый круг. Вихревые потоки, образуемые от переменного тока, трансформируют электрическую энергию в тепло. Вследствие этого, электроэнергия индуктора бесконтактно передается нагреваемому объекту.

Тепловая энергия при индукционном нагревании расходуется очень эффективно даже при небольших скоростях нагрева. Поэтому, индукционный водонагреватель, сделанный своими руками, производит нагрев воды за небольшой промежуток времени до значительно высоких температурных показателей.

Заключение

Индукционный водонагреватель может работать от однофазного, а также трехфазного электропитания. Кроме того, вы сможете позволить себе роскошь: постоянную подачу горячей воды в любое время в течение дня.

Кроме того, это выгодное устройство, так как имеет интегрированную систему. В этом проточном водонагревателе первый литр воды нагревается до 40С в течение нескольких минут. Технически несложное оборудование, разработанное своими руками. Подогреватель воды от индукции не только даст вам хороший контроль температуры, но также позволит регулировать мощность, которую он потребляет.
