Экран для батареи своими руками

Особенности установки защитного экрана

После приобретения радиаторного экрана следует определиться со способом монтажа конструкции.

Для того чтобы установить навесной металлический экран на радиатор понадобится буквально несколько минут.

Составной экран скрепляют болтами, вставляя их в специальные отверстия на корпусе изделия. Затем его просто подвешивают сбоку на радиатор, используя для этого имеющиеся крючки.

Монтаж встроенного металлического экрана представляет собой гораздо более сложный процесс. В его конструкции имеются петли для того, чтобы экран можно было прикрепить к стене.

Однако обслуживание отопительной системы требует свободного доступа ко всем ее элементам. Поэтому декоративный экран должен легко сниматься. Лучше всего, если он будет держаться на магнитах.

Одно из важнейших условий эксплуатации отопительной системы — возможность быстрого демонтажа защитного экрана в случае необходимости. Оптимальным выбором с этой точки зрения станут обычные навесные модели.

Правильно установленный металлический экран послужит надежной защитой от ожогов, поможет сэкономить тепло и придаст помещению особый колорит, сделав его еще уютнее.

Конструкция экрана

Для лучшей теплопроводности коробка для батарей красится изнутри в темный цвет – так она сможет лучше поглощать тепло от прибора отопительной системы и передавать его в комнату. Для усиления теплоотдачи к коробке добавляется вспомогательное тепловое экранирование со стороны стенки. В качестве теплоизолирующего материала подойдет синтепон толщиной не меньше 5 см с односторонним алюминиевым слоем, который имеет плохую теплопроводность и отражает поток тепла. Также в работе можно использовать менее гибкий материал – пенопласт – с таким же покрытием.

Существует несколько распространенных видов конструкций экранов для батареи отопления своими руками:

  1. Экран-коробка предназначена для того, чтобы полностью закрыть радиатор отопления.
  2. Плоский экран используется при создании оградки радиаторов, находящихся в нише.

Навесной экран из стекла – хорошо сочетается с выступающими чугунными батареями.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Компании-производители защитных панелей для радиаторов и их ценовая политика

Среди компаний, продающих элементы декора и товары для ремонта, выделяют организации «Тепло уюта» и «Лидер». В их ассортименте представлены экраны из всех материалов, сплошные, перфорированные или с дизайнерским орнаментом.  Среди прочих выделяют торгово-производственные компании «Экран-маркет», «Мир экранов» и «Квартэк».

Резной экран в оконной нише

Секционные металлические экраны варьируются по высоте (от 30 до 60 см) и ширине (от 0,5 м до 1,5 м). Глубина  каркасов, как правило, одинаковая – 15 см. Ценовой диапазон таких экранов: от 3,5 тысяч рублей до 9 тысяч с установкой. Решетки из МДФ-панелей, обычно, выше (от 40 до 80 см), стандартная ширина слегка превышает 1,5 метра. Стоимость экранов в зависимости от их размера варьируется от 4,5 до 18 тысяч рублей с доставкой (как правило, они представляют собой напольные модели-коробы, которые заказчик способен установить самостоятельно). Стеклянные модели изготавливаются в формате панелей, с высотой от 40 до 80 см и шириной от 85 см до 2 м. Приобрести такие экраны можно, заплатив от 12 до 30 тысяч рублей в зависимости от их дизайна и размера. Доставка, как правило, входит в стоимость.

Традиционные экраны, которые навешиваются на чугунные и биметалльные радиаторы, рассчитаны на стандартный размер батарей и имеют такие параметры: 610*290*150 (мм). Модель получила название «Классика», изготовляется она из листовой стали толщиной в 1 мм, каркас перфорируется и покрывается специальной белой эмалью. Средняя стоимость одной модели – 700 рублей. Простые и экономичные, они используются в офисах и бюджетных организациях, но могут стать и хорошим решением для дома, если покупатель преследует цель оградить зону радиатора отопления без претензии на создание дополнительного дизайнерского акцента.

Отдельно стоят экраны, при изготовлении которых используются лазерная резка. Они имеют стандартные размеры, но покупатель сам выбирает узор, который и вырезается на основной решетке с применением лазера. Чаще всего такие модели используются, чтобы прикрыть батареи, встроенные в нишу, но встречаются и модели коробы. Стоимость защитных панелей с уникальным узором – от 9 тысяч рублей с доставкой.

Декоративный экран в детской

Учитывая характеристики каждого вида экрана и особенности помещения, можно подобрать качественную защитную панель, которая прослужит долгие годы. Не стоит забывать, что если в доме есть дети, то стоит отдать предпочтение деревянным экранам, так как они являются безопасными и экологически безвредными. Но такие панели прослужат недолгую службу, если в доме есть домашние животные: при наличии резвых питомцев лучше выбрать более прочные конструкции из металла, которые не выйдет повредить или оцарапать.

Вне зависимости от типа экрана, каждый из них имеет свой срок годности и не стоит им пренебрегать, в особенности это касается изделий из пластика. По истечению эксплуатационного срока они могут не только потерять привлекательный вид, но и создать пожароопасную или в целом опасную для здоровья ситуацию.

Выбираем качественное полотно

Как уже говорилось выше, качество полотна — основная характеристика экрана для проектора. От него зависит реализация двух важнейших пунктов:

  1. Качественная передача картинки.
  2. Правильное распределение света в направлении зрителя.

При выборе необходимо учесть характеристики помещения, угол обзора, а также размещение проектора на потолке или столе

Не забудьте обратить внимание и на особенности освещенности в комнате, а также на яркость проектирующего прибора

Ещё один важный фактор, который может влиять на выбор подходящего оборудования, — формат картинки. В настоящее время существует несколько форматов в плане соотношения ширины и высоты:

  1. Стандартный — соотношение сторон 1:1.
  2. Видеоформат — 4:3.
  3. HDTV — 16:9.
  4. Широкий формат — 16:10.
  5. Кинематографический — 2,35:1.

В большинстве случаев потребители отдают предпочтение настенным экранам, которые могут воспроизводить любые форматы и разрешения видео. Есть смысл приобрести полотно с поддержкой электропривода, или с ручным управлением.

Первый случай позволяет правильно растянуть полотно на специальный вал, в результате чего, срок службы холста будет существенно продлен, а вероятность повреждений исчезнет. При ручном управлении качество механизма сворачивания определяет сохранность и долговечность полотна. Также от него зависит скорость и плавность сворачивания.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

Когда стоит применять решетку для радиатора отопления

Для чего вообще нужна декоративная решетка для радиатора отопления? Попробуем рассмотреть несколько ситуаций:

  • Для маскировки старых и некрасивых радиаторов;
  • Для реализации дизайн-проекта;
  • Для защиты детей;
  • Для повышения теплоотдачи.

Теперь немного подробностей.

Маскируем старые батареи решетками

Если вас угнетает вид ваших старых радиаторов отопления, а денег на их замену нет, то наилучшим решением здесь будет покупка красивого экрана.

Все мы знакомы со старыми стальными и чугунными радиаторами отопления. В них нет даже зачатков дизайна, поэтому они не могут порадовать жильцов своим внешним видом. Если радиатор прячется за занавеской, то это еще полбеды. А что делать тем, кто не любит занавески? Что если радиатор стоит не под окном, а где-то у глухой стены? А что если занавески полупрозрачные? Во всех этих случаях выручит декоративная решетка для радиатора отопления.

Стальные и чугунные батареи, раздражающие своим внешним видом, можно закрыть любыми видами декоративных решеток – начиная от навесных и заканчивая коробами. Эффективность теплоотдачи при их использовании не снижается, а в некоторых случаях экраны позволяют скорректировать направление теплового потока. В этом случае они играют сразу две роли – декоративную и полезную.

Реализуем дизайн-проект

Дизайнеры любят декоративные экраны для радиаторов отопления за их универсальность и низкую стоимость, по сравнению с дизайнерскими радиаторами.

Вы решили сделать в своей квартире первоклассный ремонт и уже обратились к опытному дизайнеру? Тогда вам нужно позаботиться не только об отделке помещений, но и о декорации радиаторов. Впрочем, об этом вам скажет сам дизайнер – они любят прятать радиаторы за декоративными экранами. А все дело в том, что в современных дизайн-проектах нет места убогим и некрасивым предметам.

Создаваемые руками профессионалов дизайн-проекты предусматривают соблюдение определенной стилистики отделки жилых помещений. И в большинстве таких проектов радиаторы подлежат обязательной маскировке с помощью решеток – они могут быть готовыми или сделанными под заказ. В результате мы получаем красивые комнаты с красивыми декоративными решетками, закрывающими ненужные взору радиаторы.

Альтернативой декоративным решеткам могут стать дизайнерские радиаторы. Но их стоимость готова отпугнуть кого угодно – даже тех, у кого есть деньги.

Реализация защиты от ожогов

Маленькие дети очень любопытны. Поставив экран на батареи отопления вы убережете их от ожогов.

Если отопительное оборудование работает со сбоями, температура теплоносителя может подняться до ненормальных величин. Даже если температура поднимется до +90 градусов, прикоснуться к батарее будет сложно. Что касается детей, то для них прикосновение к горячей батарее может привести к ожогам. Если вы боитесь горячих батарей, установите декоративные решетки на радиаторы отопления и будете спокойны за безопасность играющихся на полу детей.

Красивые экраны для радиаторов отопления станут идеальным дополнением для детской комнаты – с их помощью вы сможете создать абсолютно безопасные условия для игр детей.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Теплоотражающий экран за радиатором

Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.

Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.

Материалы для изготовления

Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.

Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.

Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.

Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.

Функциональные возможности

Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.

Отражающие экраны устанавливаются по следующим правилам:

  • Толщина изоляционного слоя должна быть не менее 5 мм.
  • Отражающая сторона экрана должна быть развёрнута в сторону батареи.

Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.

Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.

Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.

На видео показано как просто и быстро сделать отражающие экраны для радиаторов.

Целесообразность

Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.

Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.

Пошаговая инструкция

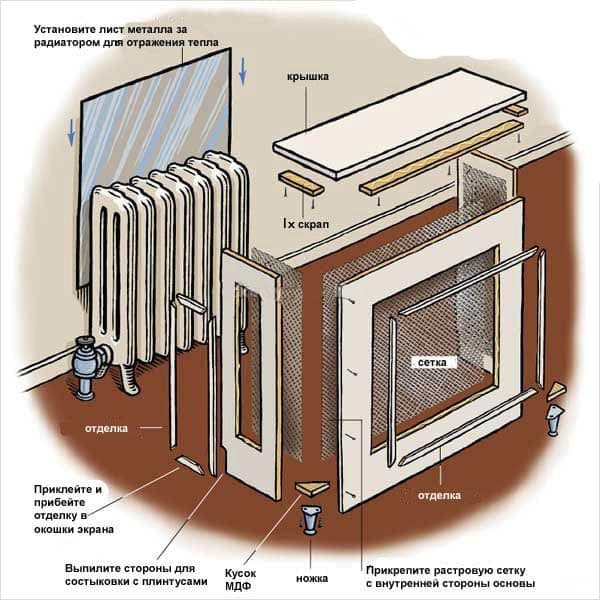

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

лист ДВП подходящей цветовой гаммы

  • листовая сетка, которая будет устанавливаться на переднюю и боковые панели;
  • отражающий лист – чаще всего используются металлические или фольгирующие листы;
  • соединительные элементы – скобы, шурупы и гвозди.
  • столярный клей.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

https://youtube.com/watch?v=Xax0g8JeZeg

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с  шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Выбор оптимального материала

  • Пластиковые экраны для батарей. Такой материал считается одним из самых худший, так как он достаточно дорогой и отличается низкой теплоотдачей. Более того, он в значительно меньшей степени повержен гибкости, чем металл, поэтому даже деревянные экраны для батарей отопления в таком случае подойдут лучше. А самым важным недостатком такого материала является его неустойчивость к высоким температурам, что приводит к коррозии и деформации всей экранной конструкции.
  • Металлические экраны. Металл отличается хорошей теплопроводностью, а также стоит вполне доступно. Хотя при использовании такого материала необходим хороший навык работы с металлическими элементами, а также большой набор необходимых строительных инструментов, чем не каждый любитель может похвастаться.
  • Деревянные экраны для батарей. Преимуществами такого материала считается хороший внешний вид, хорошая гибкость и возможность создавать разнообразные конструкции. В качестве недостатков можно отметить достаточно низкую теплопроводность. Хотя даже этот отрицательный показатель можно обратить в пользу, при грамотной установке и изготовлении
