Расширительный бак для системы отопления, давление, принцип работы

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

  • Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему ;
  • Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
  • Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Лучше всего вычислять тепловые потери здания с помощью специализированных программ. Их демо-версии распространяются бесплатно.

Гравитационная отопительная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

  • Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
  • Котел располагается в самой низкой точке схемы;
  • Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Для увеличения эффективности работы в открытой схеме отопления с естественной циркуляцией диаметр трубы разгонного стояка должен быть на 1 размер меньше, чем сечение основной магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

  • Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
  • Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
  • Во время монтажа учитывается направление движения теплоносителя.

Преимущество использования схемы отопления открытого типа с насосом заключается в уменьшении инертности системы. Из-за увеличения циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

  1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
  2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
  3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
  4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
  5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
  6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
  7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

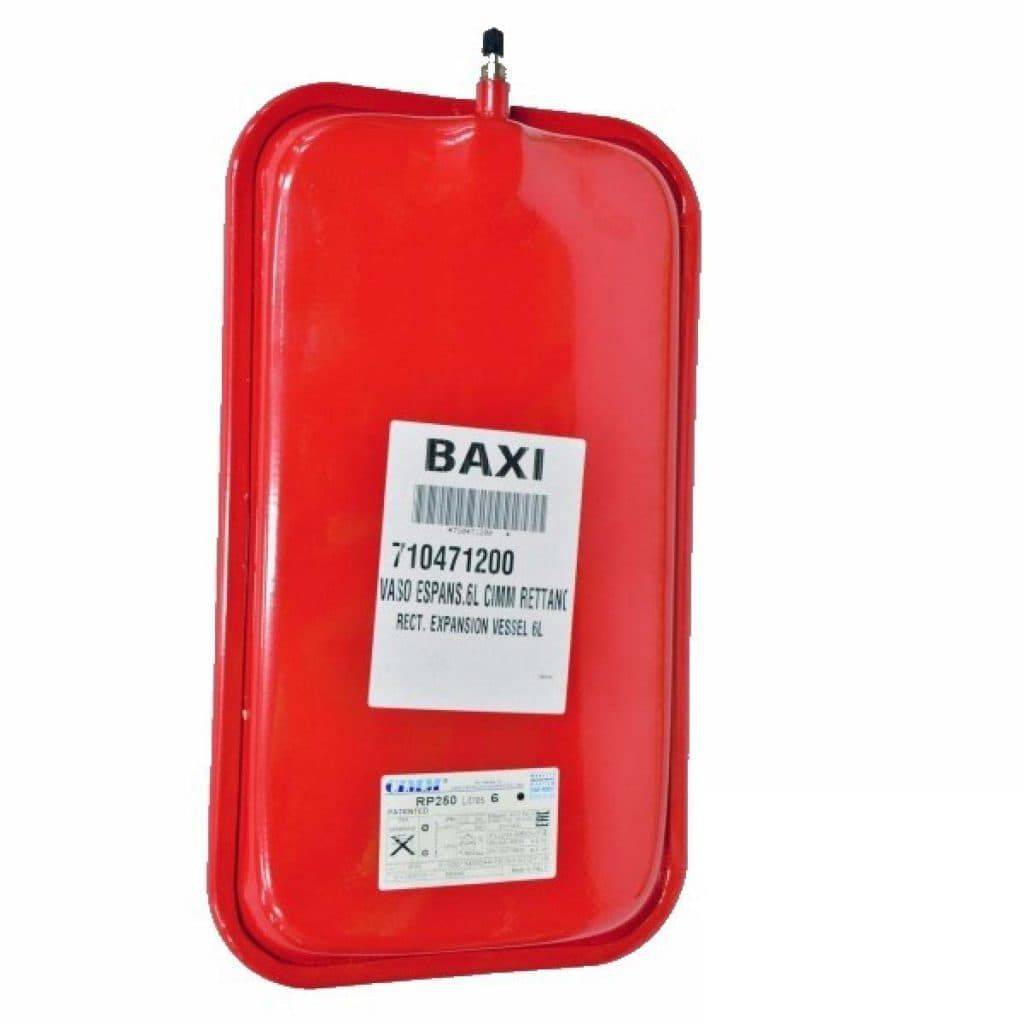

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Настройка бака.

Начинаем с Pст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма Pст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе Pнач.

До какого значения? В этом нам помогут следующие рекомендации:

Pнач > или = P + 0,3 бара или Pнач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 о С, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление — давление расширения Pрасш. которое достигнет некоторого значения.

И, наконец. снова включаем подпитку и доводим давление в системе до Pкон. которое должно быть согласно формуле:

Pкон < или = Pкл — 0,5 бар или Pкон = 3 — 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.

Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 о С или же, когда подпитка врезана на значительном удалении от самого котла.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Статьи

Мембранные баки широко применяются в системах холодного и горячего водоснабжения. Вместе с повысительными насосами и водонагревателями. Если мембранный бак установлен в системе холодного водоснабжения его называют — гидроаккумулятор. Если мембранный бак установлен в системе горячего водоснабжения — расширительный бак.

Какие функции выполняют мембранные баки

Гидроаккумулятор накапливает воду под давлением и гасит гидроудары. Расширительный бак, принимает избыточный объём воды, образовавшийся в результате её нагрева в водонагревателе.

Конструкция мембранных баков

Конструкция мембранных баков проста: стальной сосуд, разделен резиновой мембраной на воздушную и водяную полость. Мембрана пригодна для использования с питьевой водой. Сама питьевая вода не соприкасается непосредственно с металлической стенкой внутри бака: либо она находится внутри мембраны, либо внутренняя металлическая поверхность бака покрыта специальной эмалью.

Принцип работы мембранного бака

Принцип работы прост: вода под давлением поступает в водяную полость бака, сжимая воздух в воздушной полости, через резиновую мембрану. Сжатый воздух, когда это нужно, выталкивает воду обратно в систему.

Как рассчитать необходимый объём мембранного бака

Мембранные баки выпускаются широким типорядом от 0,25 до 5000 литров. С максимальным рабочим давлением на корпус 10, 16, а специальные на 25 бар. Объём гидроаккумулятора для системы холодного водоснабжения, рассчитывается исходя из условия ограничения максимального количества включений насоса в час. Если не стоит задача накапливать заданный запас воды под давлением. При расчёте объёма гидроаккумулятора в системах горячего водоснабжения учитывается объем, мощность водонагревателя (бойлера), минимальная и максимальная температура воды в водонагревателе, давление воды на линии подачи, давление срабатывания предохранительного клапана, для проточных мембранных баков — пиковый расход.

Где монтируются мембранные баки

В системах холодного водоснабжения гидроаккумуляторы могут монтироваться как на всасывающей, так и напорной стороне насоса, рядом с насосом: приямке, кессоне, либо поодаль от него, например, в техническом помещении дома. Расширительный бак в системе горячего водоснабжения монтируется рядом с бойлером косвенного нагрева, электрическим водонагревателем, только со стороны поступления холодной воды к водоподогревателю, а не на выходе из него (см. инструкцию по эксплуатацию водонагревателя).

Как правильно настроить давление в мембранном баке

Для того чтобы система корректно работала необходимо накачать в бак правильное начальное давление P и согласовать его с давлением включения насоса в системе холодного водоснабжения. В повысительных установках, когда бак расположен с напорной стороны Р = Р вкл. — 0,5 бар (Р вкл. — давления включения насоса). В повысительных установках, когда бак расположен со стороны всасывания Р = Р н. — 0,5…1 бар (Р н. — давление на вводе).

В системах горячего водоснабжения начальное давление P = P н — 0,2 …1 бар (Р н — давление после редуктора). При этом нужно учитывать, что чем дальше гидробак расположен от редуктора давления в системе, тем ниже в нём должно быть выставлено предварительное давление. Если редуктор давления в системе отсутствует, то начальное давление в расширительном баке Р = Р мин. — 0,5 бара (Р мин. — минимальное давление подачи воды в систему). Выставленное таким образом начальное давление в гидроаккумуляторе, обеспечит постоянный начальный запас воды в баке, нужный для защиты мембраны от преждевременного износа.

Как обслуживаются мембранные баки

Мембранные баки неприхотливы в эксплуатации. Они требуют минимальное техническое обслуживание: контроль давления в воздушной камере, проверка целостности мембраны, внешний осмотр бака на предмет коррозии. При необходимости в мембранный бак подкачивается воздух, производится замена мембраны, замена фланца, чистка входного патрубка, покраска, сколов краски внешней поверхности. Если есть дефекты, которые невозможно устранить, гидробак меняется полностью.
