Терморегулятор для тёплых полов — что это такое, как работает

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно

Тут важно оценить основные показатели и требования к эксплуатации

Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

Набор функций

Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.

Простота использования

Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.

Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра.

В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом.

Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.Как работает смесительный узел для теплого пола фотоГидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления.

Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине.

Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насосможно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.Контур теплого пола: смесительный узел фотоСоединяем гидрострелку с гребенками.

Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.

Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны.

Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно.

Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.

Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить смесительный узел для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

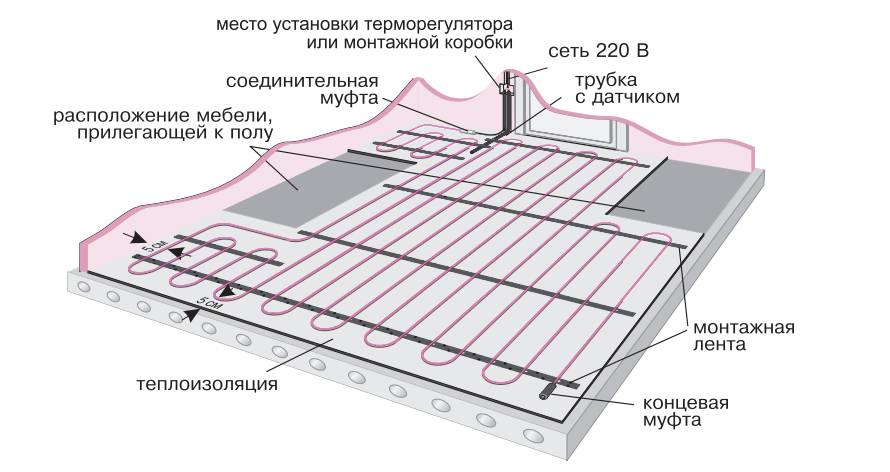

Схема подключения теплого пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Здесь существует два способа организовать работу электрического пола:

  1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
  2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата. Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

  1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
  2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Схема подключения коллектора теплого пола

Коллектор – это смесительный узел (пара металлических гребёнок с отводами), задача которого разводить потоки воды по комнатам. Гребёнки можно наращивать в зависимости от потребностей.

Коллекторная система теплых водяных полов прячется в специальный вертикальный шкаф, монтирующийся в стену и/или за гипсокартон.

Схема подключения коллектора

Разводка труб делается с учётом расположения мебели и особо холодных мест в комнате.

Для равномерного распределения тепла, трубы укладывают в виде спирали (или улитки). Укладка труб змейкой, неравномерна, но позволяет сильнее подогреть желаемые участки помещения.

Варианты для квартир

Бывали случаи, когда смонтированный тёплый пол в одной квартире, оставлял без тепла жильцов в других квартирах.

Поэтому жители многоэтажек не всегда могут в полной мере пользоваться возможностями тёплого пола.

Допустимый вариант: подключение тёплого пола на 1-м этаже при верхней разводке горячей воды, либо на последнем этаже при нижней разводке, так как в этих местах вода поворачивает в обратное течение.

Без ущерба для окружающих можно сделать тёплым пол в одной комнате (например, в ванной), т.е. забрать небольшой объём горячей воды.

В частном доме

При автономном отоплении, хозяин имеет больше свободы в монтаже тёплого пола.

Первый вариант – дом можно отапливать только тёплым полом. Простейшая схема подключения – это когда один коллектор объединяет трубы подачи теплоносителя, а второй – трубы обратки.

Укладка водяного теплого пола в частном доме

Если теплый пол монтируется без радиаторов, то в такой системе сложно регулировать температуру подачи воды из котла.

Даже перекрыть полностью кран нельзя – теплу куда-то нужно деваться. Придётся регулировать температуру степенью прогрева котла, а это очень сложно, не каждый котёл это позволяет. Да и система получается инертной.

Если в доме планируется отопление, совмещённое с радиаторами, то тёплый пол нужно подключать в обратный ток, идущий от батарей.

Трехходовой клапан

В такой схеме устанавливается трёхходовой клапан, в котором есть термодатчик и термоголовка.

Прогоняет воду по системе циркуляционный насос. Без него система с трёхходовым клапаном имеет малую проходимость и может хорошо прогревать только 2-3 параллельные ветки.

Также длина трубопровода без насоса не должна быть больше 35-40м.

Двухходовой клапан

Двухходовой, или питающий клапан, тоже имеет термоголовку с датчиком. В отличие от предыдущего устройства, двухходовой клапан подмешивает холодную воду в систему не постоянно, а только при открытии крана.

В такой схеме необходимо установить байпас. Если давление будет зашкаливать на входе в коллектор, клапан откроется и выбросит в обратку какое-то количество воды.

То, что пол никогда не будет перегретым, продлит срок его службы.

Двухходовой и трехходовой клапаны

У клапана небезграничная пропускная способность, поэтому есть ограничения по площади обогрева – не больше 200 м2.

Основные принципы подключения коллектора

Шкаф с коллектором нужно установить так, чтобы в будущем к нему оставалась возможность доступа.

  • На коллектор устанавливаются запорные краны, после чего подключают подачу и обратный ход воды.
  • Трубы с коллектором соединяются компрессионными фитингами на резьбе. Трубы различных диаметров соединяются при помощи переходников и универсальных фитингов.
  • Держать температуру и давление под контролем помогут термометры и манометры, установленные рядом с запорными кранами.
  • Смесительный насос нужен для снижения t воды при её перегреве (он разбавляет горячую воду, холодной). Устанавливать его нужно на участке между коллектором подачи и подводящей трубой. Для забора холодной воды, третий выход насоса идёт на отдающий коллектор.
  • Если тёплый пол буде во всём доме, то небольшие комнаты нуждаются в собственных распределительных узлах. Также отдельные коллекторы монтируются для каждого этажа здания.

Запорные краны может заменить термостатический смеситель. Он обеспечивает пропускную способность крана без резких скачков.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

  1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Подключение терморегулятора

Перед подключением теплого пола (любой его электрической разновидности) нужно определить место установки термостата. Этот прибор предназначен для управления системой и поддержания необходимой температуры в помещении. Кроме того, посредством термостата подключаются к сети нагревательные элементы. Модельный ряд терморегуляторов довольно широк – от простых механических приборов до интеллектуальных устройств.

Виды терморегуляторов

Термостаты со встроенным датчиком, который регистрирует температуру воздуха в помещении, устанавливают на высоте не менее полутора метров от поверхности пола и в таких местах, где они будут защищены от источников тепла (например, прямого солнечного света).

Перед тем как подключить терморегулятор теплого пола, следует определиться, каким из двух существующих способов вы будете выполнять эту операцию. Можно сделать стационарное подключение от электрощита или воспользоваться имеющейся розеткой.

Большинство моделей терморегуляторов снабжено схемой, которая обычно изображается на корпусе. Это значительно облегчает процедуру и позволяет провести ее самостоятельно, не прибегая к помощи профессионального электрика.

Изображение на корпусе терморегулятора

После того как термостат установлен, к распределительной коробке подводим фазу, а также заземление и ноль. В стене штрабим канавку для размещения двух пластиковых трубок. Одна из них предназначена для размещения силовых проводов нагревательного кабеля, другая – для проводки внутреннего датчика, который будет располагаться под половым покрытием. Когда все эти мероприятия выполнены, можно начинать монтаж и подключение электрического теплого пола.

Установка терморегулятора

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв.м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.


Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

  1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
  2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
  3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
  4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
  5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:

  • оптимальной считается температура поверхности пола 28С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.

Виды

Терморегуляторы теплого пола различаются на:

  • механические;
  • электронные;
  • программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

  • пульты ДУ;
  • смартфоны;
  • компьютеры.

В остальном это обычные программируемые приборы.

Терморегуляторы для электрических полов

Производится управление электрическим теплым полом блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу их работы:

  • Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
  • Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
  • Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.
