Терморегулятор для радиатора отопления: виды, установка

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

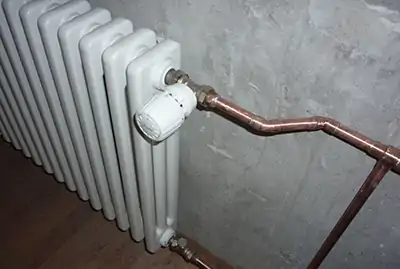

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Частые вопросы

Совместимы ли современные терморегуляторы со старинными чугунными батареями?

В принципе, терморегуляторы можно устанавливать на любые батареи. Но эффективность работы на чугунных радиаторах сомнительна. Такие батареи массивные, вмещают большое количество теплоносителя и поэтому инертны. Они будут слишком медленно реагировать на автоматическую регулировку с помощью термоголовок. На радиаторы старого образца предпочтительнее ставить кран на подачу и балансировочный кран на обратку.

Стоит ли устанавливать терморегулятор, если на радиаторе есть шаровой кран и можно с его помощью регулировать прогрев помещения?

Шаровой кран недостаточно эффективно регулирует температуру, потому что есть только два предустановленных режима: открытый и закрытый. Если попробовать промежуточное положение, теплоноситель быстро повредит рабочую часть, и кран выйдет из строя.

Если в комнате несколько батарей, терморегулятор нужно устанавливать на каждую?

Термические головки не желательно ставить на каждый нагревательный прибор. Регулировке подлежат только те радиаторы, суммарная тепловая мощность которых превышает 50% от генерации в конкретной комнате. Когда есть два радиатора, ставят термостат на тот, который мощнее. При равенстве по этому показателю ориентируются на самый близкий к источнику тепла прибор.

Установка терморегулятора на батареи – простой способ обеспечить комфортную температуру в помещении и при этом сэкономить на оплате энергоресурсов. Выбирая автоматическую модель, вы полностью обеспечите бесперебойную работу отопления без ежедневного контроля.

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

Схема подключения термостата к батарее

Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Выбор запорно-регулирующей арматуры

Для описанных выше функций используется один их трех видов регулирующей арматуры:

• конусный вентиль;
• шаровой кран;
• автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Действия по установке терморегулятора

Монтаж терморегулятора на батарею отопления осуществляется на вводе или выводе радиатора. Монтаж делается по стандартному типу на ФУМ-ленту или за счёт льняных нитей. Процедура происходит стандартно. На терморегуляторе образована резьба, под которую выбираются нужные фитинги.

Когда установка проводится в особняке с 2-3 этажами, работу лучше начать с последнего этажа вверху, так как тёплый воздух всегда стремится вверх.

Приходящие трубы, лежащие поперечно, обрезаются на необходимом промежутке от радиатора.
На клапане и запирающей детали отвинчиваются хвостовики с гайками

Они закручиваются в пробки батареи нагревания.
Обвязка труб после сборки в избранном месте закрепляется к поперечно идущим трубам стояка.
Клапан прикручивается к вводу батареи, важно, чтобы он остался лежать в поперечном виде.
Хорошо будет устроить перед ним шаровой кран, это поможет при потребности замены устройства.
Клапан соединяется с трубами теплоносителя.
Открывается вода, наполняется система и проверяется нет ли протечек.
На клапан укладывается термическая головка. Она закрепляется с помощью накидываемой гайки или защёлкивающимся механизмом.

Рекомендуется устанавливать терморегулятор на батареи из стали, алюминия, а также на биметаллические виды, на чугунные они не подходят.

Устройство термоклапана и существующие виды

Клапан терморегулятора по своему строению, имеет сходство с обычным вентилем. В конструкции клапана предусмотрено седло и запорный конус, с помощью которого регулируется количество теплоносителя. За счет количества теплоносителя, протекающего через батарею за определенный промежуток времени, и регулируется температура радиатора.

Термостатический клапан в разрезе

Существует однотрубная и двухтрубная разводка системы отопления, при этом на каждую систему устанавливаются определенные модели регуляторов. Спутать модели невозможно, тем более что производитель должен указывать в паспорте, для какой системы отопления терморегулятор предназначается. Если установить не тот регулирующий элемент, то радиатор работать не будет. Вентили для однотрубных систем можно устанавливать в системах с естественной циркуляцией теплоносителя. Естественно, что установка таких устройств приводит к повышению гидравлического сопротивления, но в целом, система функционировать будет.

На корпусе терморегулятора имеется стрелка, указывающая на направление движения теплоносителя, поэтому при монтаже необходимо учитывать данное свойство терморегуляторов.

Как устроена термостатическая головка

Watch this video on YouTube

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

• Из бронзы, с последующим хромированием или никелированием.
• Из латуни, с покрытием слоем никеля.
• Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Принцип работы и виды регуляторов для радиаторов отопления

Принцип работы терморегулятора заключается в частичном или полном перекрытии движения горячей воды в соответствии с температурой в помещении или на улице.

Клапан, пропускающий теплоноситель, под давлением закрывается так называемым штоком.

В зависимости от плотности перекрытия в батарею поступает то или иное количество тепла, которое потом передаётся помещению. Управление терморегулятором осуществляется тремя способами:

• ручным;
• автоматикой;
• электрикой.

В первом случае достаточно просто повернуть вентиль, чтобы обеспечить подачу в батарею нужного количества тепла. Во втором — это делает механизм, который реагирует на нагревание.

В третьем — подключённый к источнику питания процессор считывает информацию с датчика и управляет величиной отверстия для подачи теплоносителя.

Справка! Автоматический и электрический терморегуляторы снабжены термостатами, с помощью которых комфортная температура поддерживается без вмешательства человека.

Механический с ручным вентилем

Самый простой механический терморегулятор — это ручной вентиль, который закручивается и откручивается вручную. Его не нужно путать с шаровым краном.

Фото 1. Механический терморегулятор с ручным вентилем, он легко открывается и закрывается, увеличивает и уменьшает поступление воды.

Задача первого — пропускать необходимый объем теплоносителя. Второго — открывать или закрывать его подачу полностью. Конструкция вентиля для радиатора предусматривает уменьшение или увеличение поступления воды.

Шаровый кран же может испортиться, если его открывать или закрывать наполовину, так как рассчитан на экстренные случаи.

С термостатом

Следующим по сложности работы идёт механический терморегулятор с термостатом. Его важным элементом является термоголовка, которая содержит сильфон. В нём находится жидкость или газ, которые от нагревания расширяются. Это увеличивает давление на шток, который своим рабочим конусом постепенно запирает корпус клапана.

В случае снижения температуры в помещении, жидкость или газ сужаются, а давление на шток уменьшается, что приводит к его подъёму. Тогда в проход клапана поступает больше теплоносителя, который нагревает радиаторы.

Фото 2. Механический регулятор тепла с термостатом и сильфоном, в котором находится газ или жидкость.

Преимущества ручного и автоматического механических терморегуляторов:

• нет подключения к источнику питания;
• снижаются затраты на отопление.

Недостатки:

не установить экономичный минимум на время отсутствия жителей дома.

Электронный

Электронный терморегулятор, с одной стороны, делает настройки управления более тонкими, с другой — энергозависим. Вместо сильфона с жидкостью или газом, используется процессор и электропривод.

Когда от датчика, измеряющего температуру, поступает информация об избытке тепла в окружающей среде, процессор даёт команду электроприводу закрыть клапан на нужную плотность.

Фото 3. Электронный терморегулятор Salus, оснащен процессором, встроенным индикатором и электроприводом, экономит энергию.

При похолодании рабочий конус поднимается и клапан открывается, пропуская в радиатор столько теплоносителя, сколько необходимо для обогрева помещения.

Преимущества:

• экономия за счёт программирования отопления на время отсутствия;
• быстрая реакция на изменение температуры воздуха;
• встроенная индикация температуры воздуха, таймера, дней недели.

Недостатки:

необходимость подключения к источнику питания.

Стабилизация давления в системе отопления

Расширение воды в результате нагрева является естественным процессом. В этом показателе давление может превысить критическое значение, что неприемлемо с точки зрения эксплуатации отопления. С целью стабилизации и уменьшения давления на внутренние поверхности труб и радиаторы нужно установить несколько элементов отопления. Отрегулировать систему отопления в частном доме с их помощью будет намного проще и эффективнее.

Регулировка расширительного бака

Расширительный мембранный бак

Представляет собой стальную емкость, разделенную на две камеры. Одна из них заполняется водой из системы, а во вторую нагнетается воздух. Значение давления в воздушной равно нормальному в отопительных трубах. В случае превышения этого параметра эластичная мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.

До того как отрегулировать перепад давления в системе отопления нужно проверить состояние и настройку расширительного бака. Отрегулировать давление в системе отопления можно, приобретя модель бака с возможностью его изменять в воздушной камере. В качестве дополнительной меры устанавливают манометр для визуального контроля этого значения.

Однако при значительном скачке давления этой меры будет недостаточно. Так можно отрегулировать перепад давления в системе отопления в том случае, если оно не превышает критическое значение. Поэтому рекомендуется установка дополнительных устройств.

Как отрегулировать группу безопасности

Группа безопасности отопления

Эта группа приборов, включает в себя следующие элементы:

• Манометр. Предназначен для визуального контроля работы системы отопления;
• Воздухоотводчик. В случае превышения температуры воды 100 град избыток пара воздействует на седло клапана устройства, выпуская наружу воздух из труб;
• Предохранительный клапан. Работает так же как и водухоотводчик, но нужен для слива избыточного теплоносителя из труб.

Как отрегулировать радиатор отопления с помощью этого блока? Увы, но он предназначен для предотвращения аварийных ситуаций во всей системе. Для батарей необходимо устанавливать другое устройство.

Кран Маевского

Конструктивно он схож с предохранительным клапаном. Особенностью являются небольшие размеры и возможность монтировать на патрубок радиатора с небольшим диаметром.

Для того чтобы правильно отрегулировать батареи отопления, нужно знать в каких случаях применяется кран Маевского:

• Устранение воздушных пробок в радиаторах. Открыв клапан, выпускается воздух до тех пор, пока не потечет теплоноситель;
• Настройка параметров критического значения давления. При возникновении аварийного расширения воды клапан открывается и происходит стабилизация давления в радиаторе.

Конструкция крана Маевского

Последняя функция является дополнительной и чаще всего не применяется. С этой задачей лучше всего справляется группа безопасности. Правильная регулировка отопления в доме должна включать в себя все вышеперечисленные элементы.

При самостоятельном регулировании двухтрубной системы отопления при работающем котле нужно постоянно отслеживать показания термометров и манометров.
