Устройство и принцип работы
Оборудование в большинстве случаев крепится над плинтусами — точнее на небольшом расстоянии от них. Также бывает устройство, выполненное в виде обычного плинтуса, что очень удобно, поскольку занимает минимальное пространство в доме.
Каждая технология прекрасно справляется со своей задачей и воздух в помещении всегда будет теплым. Даже в том случае, когда дизайн оборудование не слишком похож на настоящий плинтус, то с помощью него можно всё также эффективно устранить (спрятать) дефекты сопряжения пола со стеной.

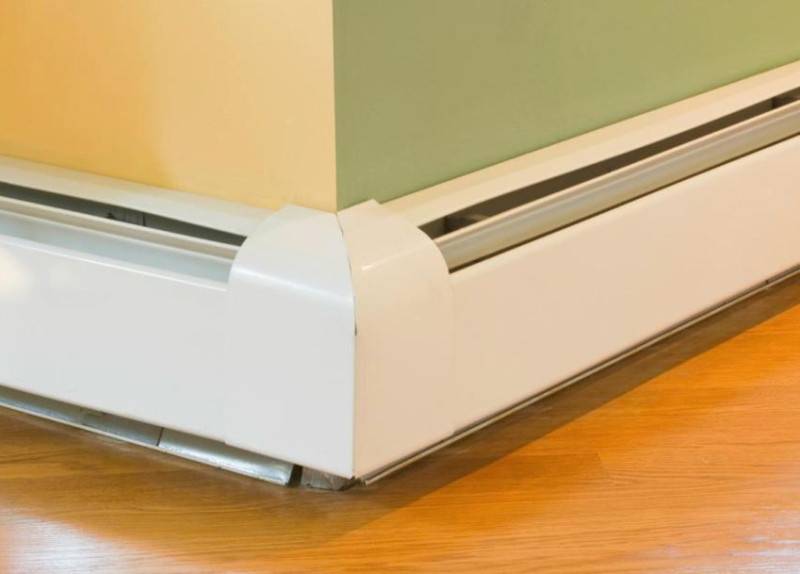

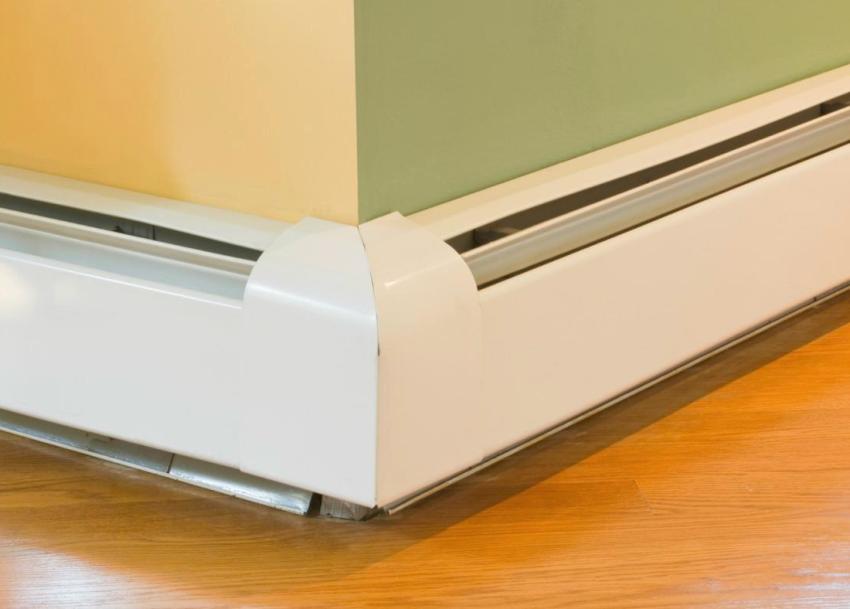

Плинтусный обогреватель представляет собой длинный отопительный прибор с поперечным сечением, что размещается в декоративном корпусе, который играет роль также и защиты. Система крепится к стенам специальными кронштейнами. Подобная тепловая ширма также очень эффективно подогревает стены, которые уже после начинает отдавать тепло в самый центр комнаты, таким образом, увеличивая мощность самого оборудования.
Обогреватель так хорошо показал себя и зарекомендовал среди пользователей, что многие меняют основной вид отопления на плинтусный. Но систему также можно использовать в качестве вспомогательного источника обогрева. Всё зависит от квадратных метров в помещении, а также мощности, которая задана в нагревателе.
Конструкция и принцип действия теплого плинтуса
Можно сказать, что теплый плинтус – это принципиально новый подход к вопросу отопления обычной квартиры или частного дома. Эта система получила подобное название благодаря визуальному сходству с привычным плинтусом и компактным размерам. Внешне конструкция представляет собой:
- алюминиевый короб, состоящий из трех стенок – верхней, нижней и лицевой;
- толщина короба составляет не более 3 см;
- Высота лицевой панели лежит в диапазоне от 10 до 24 см;
- В декоративных целях торцы короба закрываются специальными заглушками;
- Внутри короба заключены нагревательные элементы, которые крепятся к стене с помощью монтажных кронштейнов.
В зависимости от используемого источника тепла, теплый плинтус может быть электрическим или водяным. К слову, внешне они практически неотличимы. Принцип действия теплого плинтуса значительно отличается от принципа работы привычных нагревательных приборов – конвекторов или радиаторов отопления. Всем, кто более углубленно интересовался экономичными способами обогрева своего жилища известно, что те же батареи нагревают помещение по средству конвекции. То есть тепло, исходящее от их поверхности нагревает воздух. При этом горячий воздух поднимается вверх под потолок, где создается тепловая подушка, которая вытесняет холодные массы вниз. В комнатах с низкими потолками такая разница не сильно заметна и в принципе создаются комфортные условия. Но в помещениях с высокими потолками приходится использовать принудительную вентиляцию, которая будет способствовать перемешиванию воздушных масс разной температуры и их скорейшему прогреву. При этом чаще всего в углах комнаты воздух все равно будет оставаться холодным. Таким образом, для прогрева всего объема воздуха в помещении требуются более высокие температуры и более продолжительное время. Теплопотери при этом составляют 20-30%.
Наверняка, используя электрические масляные конвекторы, вы обращали внимание на то, что рядом с нагревателем вам тепло, даже жарко, но буквально в метре от него воздух холодный. К тому же воздух становиться пересушенным и часто можно обнаружить посторонние запахи
Работа теплого плинтуса базируется на постепенном равномерном прогревании прилегающих стен и пола. На нагрев воздуха методом конвекции уходит не более 30% излучаемого тепла. Прогревание начинается с нижних слоев воздуха. Затем тепло медленно «ползет» вверх по стенам, при этом нагревая их поверхность. Благодаря этому стало возможным добиться одинаковой температуры по всей высоте помещения.
Человек начинает получать тепло от поверхности стен, которые после нагрева до заданной температуры буквально излучают его. Такой способ обогрева жилища использовался еще в очень давние времена. Тогда в стенах домов специально предусматривали систему полостей, по которым подавался горячий пар. Примечательно и то, что поднимаясь вдоль стен, горячий воздух практически не перемешивается с окружающим, создавая, таким образом,тепловую завесу. Это особенно актуально при обогреве комнат с панорамными окнами. Холодный воздух, проступающий сквозь негерметичные стыки, просто отсекается и не охлаждает помещение.Теплопотери при использовании теплого плинтуса составляют всего 5%. Стоит ли говорить, что этот способ экономично выгоден? Было доказано, что при нагревании стен до температуры 37-38°С человеку становиться тепло и комфортно даже при том, что температура воздуха в помещении составляет 16-17°С. Теплый плинтус можно использовать в качестве полноценной системы отопления. Тогда необходимо монтировать его по всему периметру комнаты. Можно использовать и в качестве дополнительного источника тепла в тех местах, где установка привычных радиаторов невозможна. Например, для обогрева лоджии с французским остеклением.
Тогда плинтус стоит размещать вдоль стеклопакетов. Многих интересуетвопрос – целесообразно ли размещать плинтус по всему периметру помещения, если вдоль некоторых стен расположена крупногабаритная мебель? Учитывая принцип его работы и то, что поднимающееся вверх тепло в большей степени направлено на прогрев стен, а не окружающего воздуха и примыкающих предметов, можно сказать, что мебель не помешает полноценной работе системы. К тому же, нагревательные ТЭНы имеют низкотемпературный режим работы. Они не нагреваются свыше 60°С и не могут нанести вред предметам мебели или любому из видов напольного покрытия. Таким образом, можно сделать вывод, что теплый плинтус является безопасным и экономичным источником тепла.
Преимущества и недостатки
Преимущества плинтусных обогревателей:
- Малые габариты и компактность.
- Влагозащита.
- Эстетичный внешний вид.
- Быстрый нагрев воздуха, и экономичность.
- При установке такой системы нет необходимости покупать теплый пол, который потребляет гораздо большее количество энергии.
- Установка происходит в довольно быстрые сроки, и особой подготовки для этого не потребуется.
Основные недостатки:
- Модули стоит довольно дорого. Один метр можно приобрести примерно за 5000 рублей.
- Большую площадь отапливать не получится.
- Если используется алюминиевые трубы для обогрева, то комната будет прогреваться долгое время.
- На часть стены не удастся установить оборудование, поскольку это испортит внешний вид, а потому устройство монтируется по периметру всей комнаты.
Правила установки и эксплуатации
В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.
Монтаж электрического плинтусного обогревателя
Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.
По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.
По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.
В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.
На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.
Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.
В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.
Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.
Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.
Монтаж водяного тёплого плинтуса
Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.
Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.
Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.
При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.
После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.
После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.
Особенности работы
- Теплый плинтус монтируют непосредственно на стену, где устанавливают обычный декоративный элемент. Таким образом, он проходит по всему периметру комнаты.
- Он отвечает не только за нагревание воздуха, но и поверхности стен. А это существенно снижает теплопотери из самих стен.
- Благодаря подобному движению тепла конвенция воздушных масс существенно снижается. В результате тепловая энергия распределяется от пола к потолку равномерно.
- Нагретый воздух поднимается очень медленно вверх. А это означает, что из-за него не будет подниматься пыль.
Стоит отметить, что инфракрасный плинтус может нагреться до +70 градусов. Его минимальный уровень температуры нагрева равен +40 градусов. В данном диапазоне вы и можете искать оптимальную температуру, с которой вам будет комфортно. В результате температура воздуха не будет ниже +20 градусов. А это считается нормой.
Многих интересует, где лучше установить теплый плинтус. Но при его монтаже нет никаких ограничений. Отличным выбором становится установка данной конструкции в комнатах, где есть панорамное остекление. Это связано с тем, что в них бывает прохладно. Кроме того, стандартные радиаторы под такими окнами установить не получится. Но им необходима завеса тепла.
Особенности теплого плинтуса
В Америке и европейских странах уже давно используются теплые плинтуса. В России этот вариант отопления стал известен лишь недавно. Пока он еще не стал таким популярным и распространенным в нашей стране. Эта система отопления в действительности позволяет экономить.
Данная система имеет следующие преимущества:
Система получается энергосберегающей, теплой и экономичной, а это особенно важно в современных условиях;
Она благотворно влияет на здоровье и самочувствие человека, а также создает комфортные условия для проживания;
Система не приносит вреда окружающей среде и отвечает высоким параметрам экологической безопасности;
Существуют большие возможности применения в современном дизайне и архитектуре.
Преимущества и недостатки обогревателя плинтусного типа
Пользователи отмечают следующие преимущества такой системы отопления:
- компактность – конвектор превосходно «вольется» в любой интерьер, поскольку схож с плинтусом;
- защита от влажности – благодаря размещению по периметру, влажность в помещении не повышается, что позволяет предупредить появление грибка и плесени;
- тепло хорошо удерживается внутри помещения;
- воздух нагревается быстро, а затраты на конвекцию скромные, т.е. обогрев экономичен;
- при установке плинтусной системы не придется тратиться на теплые полы;
- установка оборудования не займет много времени и не требует специальной подготовки.
К недостаткам плинтусных обогревателей относятся:
- высокая стоимость модулей (средняя стоимость метра – около пяти тысяч);
- с помощью таких конвекторов нельзя отопить большую площадь;
- обогреватели с алюминиевыми трубами прогревают помещение очень медленно;
- невозможно установить систему на часть стены, только по периметру.
Так, на смену традиционной системе отопления потихоньку приходят плинтусные конвекторы.
Как установить плинтус на пол: монтаж своими руками
По сравнению с установкой любой системой теплого пола, монтаж теплых плинтусов не требует проведения слишком большого объема строительных работ. Установить плинтус можно самостоятельно, и делается это достаточно просто. Благодаря малому весу, такие обогревательные устройства легко крепятся к гипсокартону или любым другим перегородкам, и вы можете не опасаться за его фиксацию.
Главное, что понадобиться вам в процессе работы – перфоратор и умение им пользоваться. Приобретая плинтуса, в комплекте вы получаете саморезы и кронштейны, на которые и будете производить крепление.
Установка такого нагревательного элемента производится не вплотную к поверхности пола, а с некоторым зазором, примерно в 1 см. При этом расстояние от стены должно составлять около 15 мм, чтобы обеспечить прибору конвекцию и не допустить перегрева устройства.

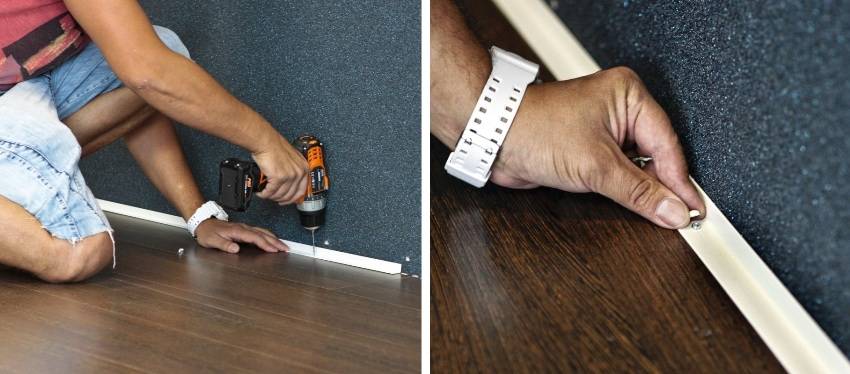

Шаги 1 и 2: подготовка отверстий и крепление нижней планки к полу
Последовательность проведения монтажных работ
Для того чтобы закрепить электрический плинтус в первую очередь необходимо отмерять необходимую высоту относительно пола. Отметьте её при помощи простого карандаша на стене. Затем, приставив по горизонтальной разметке плинтус к стене, определите места, где в будущем должны появиться отверстия для креплений. Также отметьте их карандашом. Затем в отмеченных точках просверлите отверстия при помощи перфоратора и вставьте дюбеля, которые идут в комплекте. Далее прикрутите панель при помощи саморезов.
После этого нужно навесить на неё два кронштейна, на которые будет установлен ТЭН. Всё что вам останется сделать после установки – подключить устройство к сети, не забыв о терморегуляторе и датчиках температуры воздуха. Когда все элементы будут подсоединены, вся внутренность закрывается при помощи декоративной алюминиевой панели.
Как видно, никаких особых сложностей процесс установки теплого плинтуса не вызывает. Существует всего два нюанса, которые необходимо учитывать в процессе работы:
для того чтобы плинтус смотрелся эстетично, все панели должны быть установлены по одному уровню;

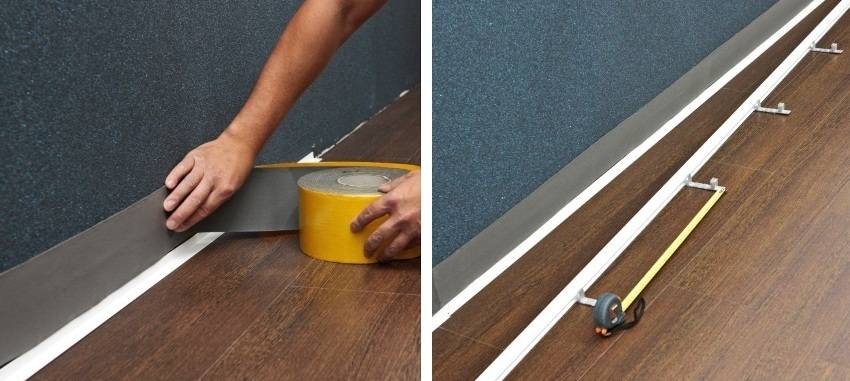

Шаги 3 и 4: монтаж теплоизолирующей ленты и крепление верхней планки к стене
если речь идет о монтаже теплого плинтуса в достаточно большой по площади комнате, и количество панелей, которые необходимо подключить, превышает 17 штук, необходимо использовать несколько блоков. В первую очередь это связано с тем, что общая мощность панелей, подключенных к одному блоку, не должна превышать 200 Вт. Более того, в случае использования нескольких блоков, подключать их нужно отдельно и параллельно.
Производить расчеты необходимо исходя из показателя тепловой отдачи каждого элемента. Из-за того, что мощность прибора может быть разной, одной формулы для расчета не существует, и единственное что вы можете использовать в качестве основы – 1 кВт тепловой энергии соответствует 10 м² поверхности пола, которая будет обогрета. Однако и здесь есть исключение – это соотношение верно только в случае, если высота потолков в комнате не превышает 2,8 м.

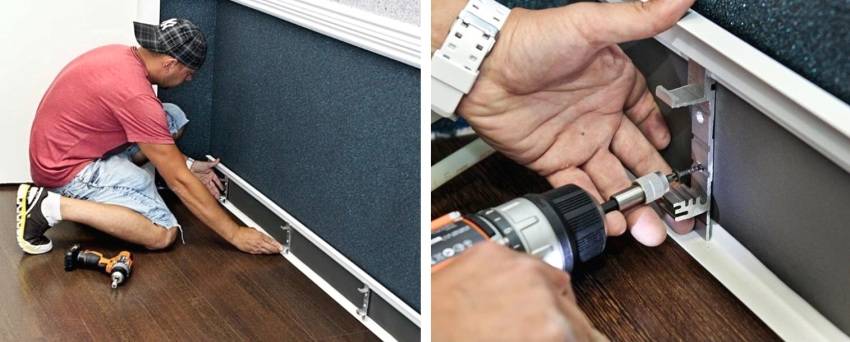

Шаг 5: крепление кронштейнов с шагом 50 см
Устройство обогревателей плинтусного типа
Оба вида тёплых плинтусов передают тепло окружающему воздуху посредством теплообменников – двух своих медных труб, к которым по причине малой площади их боковой поверхности добавлены поперечные рёбра с малым шагом размещения. В медных трубах, в зависимости от вида тёплого плинтуса, размещены ТЭНы или циркулирует горячая вода. Снаружи конструкция обогревателя помещена в металлический корпус с системой прорезей для естественного циркулирования воздуха.
Разрез и схематическое устройство водяного и электрического тёплых плинтусов
Водяной плинтусный нагреватель передаёт тепло, получаемое с горячей водой из системы центрального отопления или автономного котла. Вода, остывшая после теплоотдачи при прохождении через тёплый плинтус, возвращается в контур центрального или автономного отопления для нагрева. Таким образом, водяной тёплый плинтус является дополнительным потребителем энергии теплоносителя.
Если агрегат электрический, то в нижней его медной трубке находится система ТЭНов, параллельно соединённых между собой термостойким силиконовым кабелем, выведенным вместе с заземляющим проводом через верхнюю трубку.
В зависимости от длины, ТЭНы производятся следующей мощности:
- 0,7 м – 140 Вт;
- 1,0 м – 200 Вт;
- 1,5 м – 300 Вт;
- 2,5 м – 500 Вт.
Преимуществом электрического тёплого плинтуса перед водяным является его оснащённость терморегулятором, обеспечивающим экономичный обогрев в установленном вручную режиме.
Производятся также модели плинтусных электрообогревателей с использованием в конструкции вместо ТЭНов высокотемпературного нагревательного кабеля, рабочая температура поверхности которого достигает 240 град. по Цельсию.
Монтажу теплого плинтуса своими руками
Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.
Самостоятельный монтаж водяного теплого плинтуса
Для проведения работ вам потребуются следующие материалы:
- Металлопластиковые трубы;
- Теплоизоляционный материал;
- Коллектор, оборудованный кранами;
- Металлические и пластиковые переходники;
- Набор инструментов.
Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.
Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя
И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;
Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники
Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;
Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.
Самостоятельный монтаж электрического теплого плинтуса
Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.
- Начало установки следует начинать с прокладки термоизоляционного материала;
- Затем прикрутить основание плинтуса;
- Закрепить на нем теплообменники;
- Выполнить параллельное соединение проводов;
- Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
- Закрыть конструкцию лицевой панелью;
- Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
- Произвести пробный запуск системы.
Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.
Электрический теплый плинтус: цена на изделия и установку
Нельзя сказать, что электрический теплый плинтус – это дешевое удовольствие. Минимальная стоимость подобного изделия будет составлять около 12,5 тыс. рублей. И это при условии, что мощность обогрева будет составлять всего 500Вт, а площадь, которую будет охватывать такой плинтус, составит не более 8 м².
Более мощные и качественные варианты плинтуса обойдутся вам порядка 20-25 тыс. рублей. Однако их мощность составит уже 1000Вт, а охватываемая площадь будет 15 м².
Для обогрева помещения площадью до 8 кв.м. потребуется электроплинтус мощностью 500Вт
Если вы все еще не уверены, стоит ли приобретать такую необычную отопительную систему, полезно будет ознакомиться с ценами, отзывами. Электрический теплый плинтус – это новый и современный товар, использование которого широко обсуждается, что позволит вам получить исчерпывающую информацию обо всех его свойствах и характеристиках.
Подводя итог, можно сказать, что, как утверждают многочисленные отзывы, цена теплого электрического плинтуса совсем невысокая, если учесть все его положительные характеристики, а также способность полностью заменять традиционные системы отопления. Кроме того, такой элемент отлично впишется в любой интерьер, ведь цвет, форма и фактура корпуса могут быть совершенно любыми, и подбираются исключительно исходя из ваших личных предпочтений.
Система тёплых плинтусов
Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.
Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.
Принцип действия
Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.
Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.
Виды тёплых плинтусов и их особенности
Существующие системы обогрева подразделяются на два основных вида:
Электрические
Водяные
Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 600С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.
Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 850С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.
Плюсы и минусы
Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.
Среди других достоинств:
- универсальность оборудования;
- эстетичный внешний вид;
- долговечность;
- простота эксплуатации.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

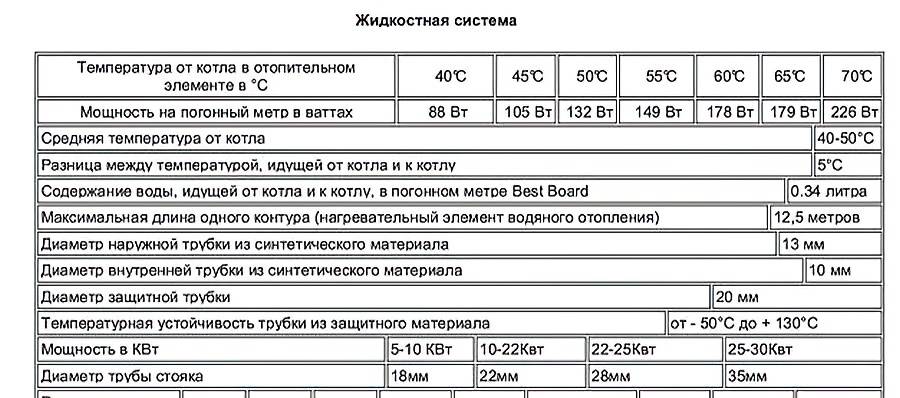

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы - Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое - Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано - После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Конструктивные особенности
Сегодня можно купить электрический плинтус в специализированном магазине или на рынке, который отличается рациональностью и высокой эффективностью. По своей сути он представлен алюминиевой планкой, ширина которой составляет 3 см. Высота же может быть различной, но она должна находиться в пределах от 10 до 24 см. Подобные плинтуса также отличаются по форме и цветовому решению.
Конструктивные элементы представлены электрическим прибором, представленным трубчатым нагревателем электрического типа. Он имеет довольно большую длину трубки, которая занимает в обогревателе все внутреннее пространство. Поэтому он имеет особую долговечность и возможность создания теплой среды.
Электрический отопительный плинтус работает так же, как и система теплых электрических полов. Его конструкция включает терморегулятор, который обеспечивает регулирование уровня температуры в помещениях. Благодаря термодатчикам осуществляется контроль за температурой. Они устанавливаются на стене. Для удобства их устанавливают на высоте среднего роста человека.
Плинтуса подключают к розетке. Но для этого лучше использовать отдельную кабельную ветку, которая будет идти от распределительного щитка. Что касается терморегуляторов, выбирайте те, которые дают возможность программировать уровень температуры на несколько дней вперед.
Заключение
Для тех, кто хочет приобрести для дома энергосберегающие отопительные устройства, агрегаты плинтусового исполнения не могут стать основным объектом внимания. Но при выборе альтернативного способа отопления жилья обогреватель плинтусного типа, не смотря на достаточно высокую стоимость, можно использовать как компромиссный вариант – для обогрева небольших помещений, особенно детских комнат, в межсезонье, когда основные устройства ещё не задействованы, а суточные скачки температур уже значительны. В такие периоды эта система, особенно электрического исполнения, гарантированно обеспечит поддержание комфортной температуры в помещении без значительных расходов.
