Как выбрать и установить греющий кабель

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения. Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый (по-другому – саморегулирующийся, «самрег») кабель.

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения. В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа. Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • невозможность регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3 ºС, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7 ºС энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью. Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, + 3 ºС), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности. Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который «привязан» к уличной температуре.

4. Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;

Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

  • В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
  • Устойчивость к перепадам напряжения;
  • Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
  • Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
  • При перехлестном монтаже нет риска перегрева и выхода из строя;
  • Саморегулируемый проводник практически не нуждается в обслуживании;
  • Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
  • Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
  • При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
  • Нет нужды использовать терморегулятор;
  • Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

  • Высокую стоимость;
  • Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

  • одножильный;
  • двухжильный;
  • зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

  • диском с видеоматериалами;
  • гофротрубой для установки термодатчика;
  • монтажной лентой.

Одножильный

Этот проводник прост по своей конструкции

</p>

Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

  • металлического провода (нагревательной жилы);
  • изоляции из полимерных сплавов или окиси магния;
  • медной оплётки, выступающей в качестве экрана;
  • внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный кабель состоит из нескольких элементов

</p>

Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

  • двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
  • одной дренажной жилы без изоляции (уложена поверх первых двух);
  • экранирующей оболочки из фольги, охватывающей все три жилы;
  • внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

  • норвежская NEXANS;
  • финская ENSTO;
  • DEVI (Дания);
  • испанская CEILHIT;
  • украинская «ЭКСОН»;
  • российская «ССТ».

Зональный

Зоны составляют систему нагревательных элементов

</p>

Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

  1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
  2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
  3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

  • гарантирует стабильность мощности, независимо от температуры окружающей среды;
  • позволяет проектировать системы любой длины без потери силы нагрева.

Классификация

По типу провода для прогрева бывают:

Самые простые по конструкции, главный плюс – небольшая стоимость. Делятся на одножильные, двужильные и двужильные с дополнительной спиралью. Главные минусы – способны поддерживать одинаковую температуру, величина которой зависит от длины провода. При уменьшении её падает сопротивление, что влияет на степень нагрева.

Универсальный кабель, в конструкцию которого включены полупроводники. Они помогают поддерживать определённую температуру в зависимости от внешних условий. Если снаружи обогреваемого объекта температура повышается, то провод уменьшает эффективность прогрева – так происходит экономия электричества.
Главный минус саморегулирующихся кабелей – стоимость в несколько раз выше, чем резистивных. Однако длина провода не влияет на значение температуры прогрева.

Какой греющий кабель установлен у Вас на даче?

РезистивныйСаморегулирующийся

Мнение эксперта
Торсунов Павел Максимович

При выборе кабеля необходимо учитывать те условия, при которых он будет работать. Присутствие экранирующей оболочки – нужна, если прокладка будет осуществляться возле жилого дома. Уровень помех для других электроприборов и техники уменьшится. Оболочка – её состав должен быть таким, чтобы не было выделений вредных веществ при нагреве.

По степени нагрева кабели делятся на 3 группы (значения температуры – в градусах):

  • высокотемпературный – до 190;
  • среднетемпературный – до 120;

Существуют нестандартные шнуры – бронированные. В них проводник защищён дополнительной прочной оболочкой. Назначение таких проводов – укладка на открытых площадках. Плюсы – надёжность и долговечность. Минусы – высокая стоимость.

Какой выбрать: одножильный или двужильный – при укладке первого придётся делать петлю, чтобы затем подать на него напряжение 220 Вольт. При укладке на небольшие объекты (ёмкости, кровлю) это может быть не критично. Если же требуется проложить провод по трубопроводу, то лучше применять двужильный.

Греющий кабель своими руками

Даже самый бюджетный вариант кабеля, который можно найти на рынке, в расчете на всю длину водопровода выйдет вам в копеечку. Можно ли сделать греющий кабель своими руками? Да, вооружившись разработками народных умельцев и имея определенную хватку, вы сможете сотворить свой собственную систему обогрева водопровода.

Как показала практика, лучшей заменой заводских вариантов может стать силовой телефонный кабель П-274М или «полевик». Его используют для военной полевой связи. Он отвечает основным качествам для обустройства греющего кабеля: прочный, жесткий, водонепроницаемый, хорошо изолирован и в то же время тонкий. Он годами находится под открытым небом без повреждений его целостности и функциональности. Греющий эффект обуславливается внутренней начинкой из медных и стальных жил.

Чтобы провести такой сдвоенный силовой телефонный кабель снаружи трубы, нужно соединить провода на противоположном конце обогреваемого объекта через клеммник и тщательно заизолировать это соединение. Обматывать трубу кабелем нужно с шагом примерно 10 см, а для качественного прилегания к трубе, их оборачивают фольгой и закрепляют скотчем. В завершение нужно применить утеплитель вроде минеральной ваты.

Важно! Напрямую к сети с 220 V такой кабель подключать нельзя!

Нужное напряжение зависит от длины кабеля, который будет проложен: 1-1,5 вольт на 1 метр. То есть, на 30-метровый отрезок нужно будет дать напряжение около 30-36 вольт и ток 8-10 ампер. При таких условиях кабель будет прогреваться до 60 градусов, что вполне достаточно для растопки ледяного затора в трубе.

Это самый дешевый метод самодельного обогрева трубы, хотя вам нужно будет подыскать блок питания для подсоединения системы к электричеству. На рынке можно найти совсем недорогие варианты трансформаторов для этих целей.

Силовой телефонный кабель можно прокладывать и внутри трубы, но нужно будет расплести его на 2 провода. После этого получившиеся провода согнуть пополам и снова свить вдвое. На концах входа провода нужно обеспечить надежную герметизацию. Для такого герметичного входа можно приспособить фланец и гибкий шланг для подключения воды. Чтобы полностью изолировать вход от проникновения влаги, возьмите штуцер, в который будет продеты провода, и залейте эпоксидным клеем, немного сплюсните и затяните накидной гайкой.

Конечно, это будет элементарный вариант – без саморегуляции, кроме того, его лучше будет прокладывать на внешней стороне трубы, так как он не имеет пищевого изоляционного слоя. Очень подходит такой кабель для дачи, где он будет использоваться нерегулярно, а время от времени. В таком случае функции терморегуляции особо не понадобятся, так как она нужна для экономии электричества при постоянном пользовании.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

  • На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
  • Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
  • Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
  • Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
  • Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
  • Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
  • Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
  • Концы проводов освобождаются от вторичной изоляции на 6 мм.
  • Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
  • Дополнительно каждый стык необходимо обмотать изоляционной лентой.
  • Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
  • На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Параметры

Диапазон рабочих температур этого изделия мы выяснили. Следует сказать, что в большинстве случаев предел составляет 65 °С. Характеристики саморегулирующегося греющего кабеля немногочисленны. Основная – это зависимость потребляемой мощности от температуры окружающей среды.

Как работает такой нагреватель? При понижении температуры на каком-либо участке трубы сопротивление между жилами понижается. В этом месте протекает больший ток, поэтому температура нагрева повышается. По этой причине производитель заявляет, что кабель саморегулирующийся. Но это не совсем верно. Регулировка нагрева происходит в небольших пределах, что отражено в таблице:

Температура окружающей среды (°С)Потребляемая мощность (Вт/м)
0 и ниже32.5
+531.5
+1030

Как можно видеть, мощность уменьшается незначительно, хотя при плюсовых температурах нагрев должен вообще отключаться. Характеристики изделий от разных производителей отличаются, однако уменьшение мощности при нагревании не превышает 15 %. Как эту ситуацию исправить, разберемся далее.

Преимущества системы

Греющий кабель для водопровода внутри трубы имеет массу преимуществ для коммуникаций. При наличии внутри сетей такого обогревателя, система будет долговечной и надежной. Водопроводные коммуникации в этом случае можно смонтировать выше уровня промерзания почвы.

При выборе качественного изделия владелец частного дома может рассчитывать на длительный срок эксплуатации системы. На трубах не будет образовываться конденсат. Поэтому их поверхность не будет подвергаться быстрому разрушению. Срок эксплуатации саморегулирующегося провода достигает 40 лет. При этом он потребляет минимальное количество электроэнергии. Он начинает работать только при понижении температуры окружающей среды. Если она будет выше +15 °С, провод сам прекращает функционирование. Поэтому можно забыть о перебоях в системе водоснабжения.

Промышленные системы

Как уже говорилось выше, особенность двужильного нагревательного кабеля состоит в минимально создаваемом электромагнитном поле, что является основным критерием применяемости в местах постоянного пребывания людей.

В тех случаях, когда резистивный кабель эксплуатируется в системах антиобледенения крыш промышленных предприятий, снеготаяния подъездных путей, а также в системах теплоаккумуляционного обогрева госучреждений, детских школьных и дошкольных заведений, т.е. в тех случаях, когда во время его работы в непосредственной близости нет людей, применяется одножильный нагревательный кабель. Его преимущество в симметричном температурном поле на поверхности оболочки и невысокая стоимость.

Дополнительным фактором являются жесткие условия эксплуатации систем антиобледенения: летом температура на поверхности крыш может достигать +80 °С, а зимой опускаться до -50 °С. Системы снеготаяния могут быть уложены под асфальт, температура укладки которого достигает 165 °С, а асфальтоукладчики создают огромное усилие прессования еще не застывшего дорожного покрытия.

Для эксплуатации при низких температурах окружающей среды в составе систем снеготаяния и антиобледенения предназначен, например, одножильный усиленный Woks-Arm, мощностью 30 Вт/м (рис. 7). Материал оболочки этого кабеля предназначен для работы при температуре 125⁰С, выдерживает воздействие 150 °С в течение 240 часов и 165 °С в течение 180 минут без потери механических и диэлектрических свойств. Сталемедная оплетка 4 (рис. 8) выполняет функцию «легкой брони», не позволяя разорваться кабелю под собственным весом, что делает его самонесущим в системах антиобледенения. Она предотвращает разрывы изделия, уложенного прямо в асфальт, поскольку при его укладке создаются высокие усилия сдвига. Кабель без брони, независимо от термической стойкости его оболочки, сразу в асфальт класть нельзя. Кроме всего сказанного, такая оплетка выполняет функции жилы заземления и экрана электромагнитного поля.

Рис. 8. Конструкция одножильного НК: 1 – нагревательная жила; 2 – первичный слой изоляции; 3 – вторичный слой изоляции; 4 – усиленная сталемедная оплетка; 5 – термостойкая оболочка, стойкая к УФ

Одножильная конструкция применяется и для обогрева почвы, где рекомендуется использовать НК с оболочкой из полиэтилена. Данный материал имеет невысокую максимальную температуру эксплуатации – всего 90°С, но этого достаточно для обогрева почвы. Работая в мокрой среде, полиэтилен не поглощает влагу как ПВХ. Любая оболочка, кроме силикона и полиэтилена, поглощает влагу из почвы и сопротивление изоляции со временем падает, что вызывает срабатывание устройства защитного отключения (УЗО). Кроме того, оболочка должна эффективно противостоять постоянному воздействию всевозможных органических веществ – в основном кислот и щелочей, входящих в состав удобрений.

Рекомендованная удельная мощность НК для систем отопления почвы составляет 18 Вт/м, что не вызывает ее пересушку.

Выводы

Существует 8 факторов, которые оказывают решающее влияние на конструкцию:

  1. Необходимость перемещения НК в процессе эксплуатации;
  2. Условия укладки;
  3. Влажность;
  4. Кислотность окружающей среды;
  5. Температура;
  6. Воздействие УФ-лучей;
  7. Время нахождения людей вблизи включенного;
  8. Величина механических нагрузок при укладке и в процессе эксплуатации.

Основной вывод, который можно сделать – изготовить универсальный нагревательный кабель невозможно. Можно лишь постараться воплотить в каждой отдельной конструкции максимальное количество технических характеристик, которые не исключают друг друга.

У всех производителей есть отличия в номенклатуре сопротивлений, характеристиках применяемых изоляционных материалов, количестве и материале греющих жил, исполнении экрана. Каждая из этих конструкций создавалась для решения определенного круга задач, и хорошо с ними справляется.

Проблемы возникают при попытках использовать нагревательный кабель не по назначению.

Просмотрено: 7 726

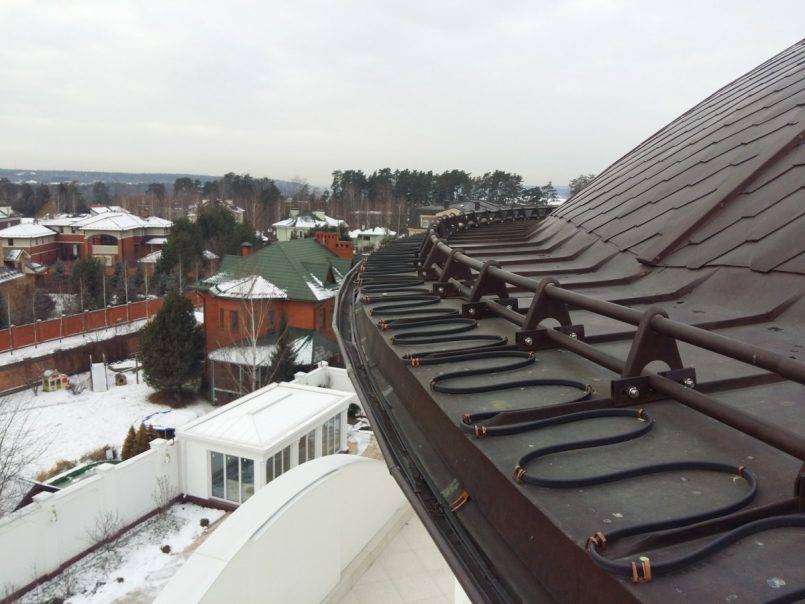

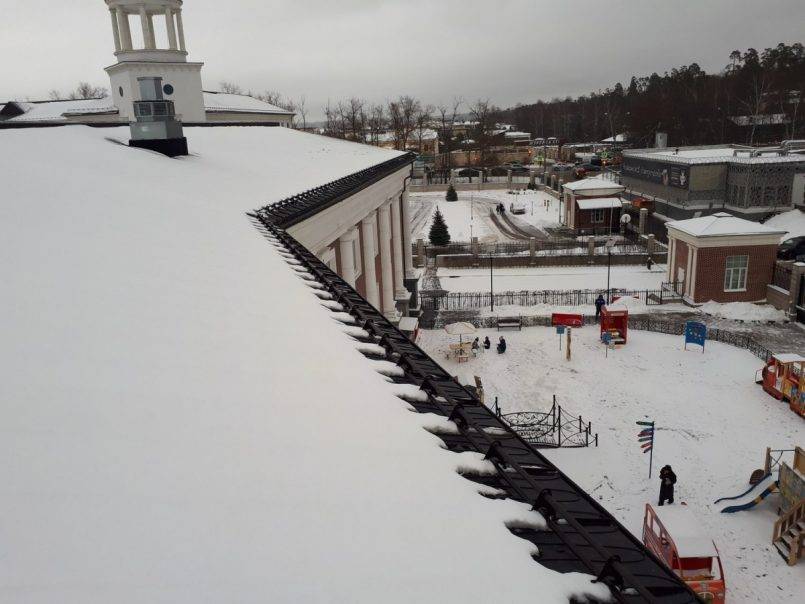

Принцип работы системы обогрева крыши

В нашей стране зимы порой бывают лютые и образование наледи не редкость. Снег скапливается на крыше, и когда температура повышается, то он начинает таять, а ночью опять замерзает из-за чего появляются опасные сосульки на кровле. И все это приводит к ее разрушению.

Есть только один выход из этой ситуации, это просто обеспечить беспрепятственное стекание воды в канализацию. Есть специальные устройства которые позволяют таять льду на крыше.

Но только одной этой системы мало, потому что талая вода будет уходить в желоба и трубы и после чего замерзать. Тогда есть риск, что образовавшийся тяжелый лед сорвет крепления которые держат трубы, и все это потом упадет вниз.

Главный принцип данной системы, это осуществление обогрева в местах:

  • на выступах кровли;
  • в сточных желобах;
  • во всех элементах водосточных труб;
  • на всех соединениях крыши.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Подключение кабеля

Для самостоятельной установки проводника потребуется строительный фен, нож, бокорез и пассатижи. Перед монтажом кабель подготавливают, на этом этапе используют клеммы, которые продаются вместе с основным материалом. Внутри гильзы есть термоусадочный слой, благодаря которому улучшается качество соединения. Если клеммы нет, то ее заменяют на заглушку, только после этого конец муфты фиксируется.

На этапе подготовки требуется срезать 2 см изоляции и снять оплетку, а затем надеть муфту и нагреть ее феном для усадки. Если появились сомнения в надежности, клемму дополнительно зажимают пассатижами.

В каждом саморегулирующемся нагревательном кабеле есть элемент, который регулирует матрицу. Его предварительно обрезают, чтобы он оказался короче остальных. Этот кабель не фиксируют заглушкой, просто используется термоусадка и клеевой пистолет. Если придется соединять несколько отрезков, то концы предварительно зачищают.

Инструкция по подключению кабеля:

  1. Уберите изоляцию с жил. Одну из них сделайте короче с двух сторон.
  2. Нагрейте их до такой степени, чтобы волоски сцепились в небольшой пучок.
  3. Поставьте термоусадочную трубку.
  4. На концах установите гильзы и зажмите их пассатижами.
  5. Соедините друг с другом трубки и нагрейте их феном, после фиксации закрепите муфту.

Для всех участков трубы потребуется теплоизоляция. Обычно для этого используют минеральную вату, полиуретан или пенопласт. Любым подходящим материалом обматывают трубы, на которых установлен греющий кабель.

Изоляцию подбирают такую, чтобы она не превышала 7 см в толщине. Если проигнорировать этот момент, то на обогрев уйдет больше энергии, а при любом температурном скачке придется угадывать, справится ли система. Здесь многое зависит еще от материала, из которого сделаны трубы. Например, у пластика низкий уровень теплоотдачи, поэтому их обматывают только фольгой.

Инструкция по установке не меняется даже при использовании разных видов греющих кабелей. Некоторые люди в особенно проблемных участках устанавливают проводник сразу внутри и снаружи. Эффективность такой системы обеспечена, но это потребует дополнительных затрат на установку и электроэнергию.

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
