Обзор напольных одноконтурных газовых котлов отопления

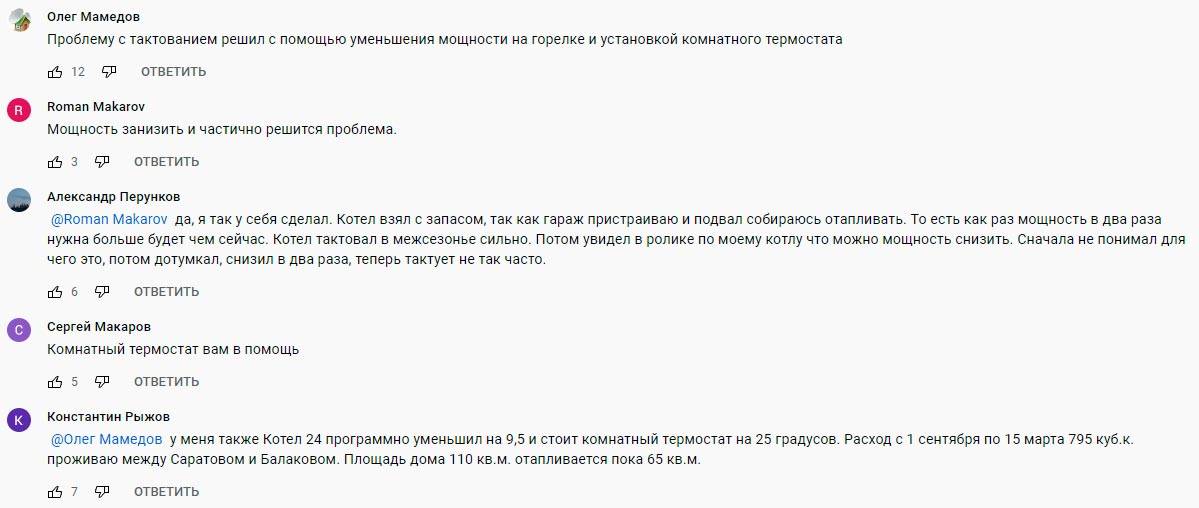

Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5
Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов.

Большинство именно так и решает извечную проблему с тактованием.

Рейтинговые модели

Настало время рассмотреть самые популярные модели газовых котлов отопления, напольных одноконтурных. Эта информация поможет вам сделать правильный выбор и ознакомиться с явными лидерами рынка и узнать, чему отдают предпочтение пользователи.

Protherm Волк 12 KSO

Перед нами типичный напольный одноконтурный газовый котел от одного из известных во всем мире брендов. На первый взгляд он немного напоминает холодильник, но это не так. Модель обладает тепловой мощностью 12 кВт, она построена по энергонезависимой схеме и предназначена для использования в открытых системах отопления. В качестве топлива используется природный магистральный газ. В конструкции агрегата предусмотрены инжекторная горелка и стальной теплообменник.

Напольный газовый одноконтурный котел Protherm Волк 12 KSO может использоваться для помещений любого назначения. Для его установки желательно предусмотреть отдельную котельную с хорошей вентиляцией. Камера сгорания здесь открытая, розжиг производится с помощью пьезоэлемента. Максимальная отапливаемая площадь составляет 125 кв. м. Для увеличения эффективности разработчики использовали двухходовой теплообменник. Стоимость составляет около 15 тыс. рублей.

Вместе с данной моделью выпускается модификация увеличенной мощности – это Protherm Волк 16 KSO на 16 кВт. КПД обеих моделей составляет 92,5%.

MORA-TOP SA 20 G

Представленный напольный одноконтурный газовый котел получил самые лучшие оценки пользователей и специалистов. Пусть его внешний вид отличается неказистостью, зато внутри мы найдем чугунный теплообменник, обладающий стойкостью к коррозии и к температурным перегрузкам. Тепловая мощность аппарата составляет 15 кВт, обогреваемая площадь – до 150 кв. м. Специалисты отмечают стойкость аппарата к перепадам давления. Несмотря на всю простоту, КПД составляет 92% – это весьма приличный показатель.

Напольный газовый одноконтурный котел MORA-TOP SA 20 G идеально подходит для обогрева городских и загородных домов. Он предельно прост в эксплуатации, здесь нет лишних органов управления, работа построена по принципу «включил и забыл» – нужно лишь периодически регулировать температуру. По сравнению с предыдущей моделью его цена в 3-4 раза выше, но за эти деньги вы получаете долговечное и выносливое отопительное оборудование от ведущего бренда.

Печкин КСГ-16

Российский напольный одноконтурный газовый котел, отличающийся своей ценовой доступностью и неплохими характеристиками. Его КПД составляет всего 88%, но и это довольно внушительный показатель. Настораживает лишь ограничение давления в отопительной системе – оно не должно составлять выше 1,5 бар, в то время как большинство агрегатов рассчитано на 3 бар. Аппарат является энергонезависимым, в нем применено простое механическое управление. Теплообменник – стальной, в конструкции предусмотрена защита от перегрева.

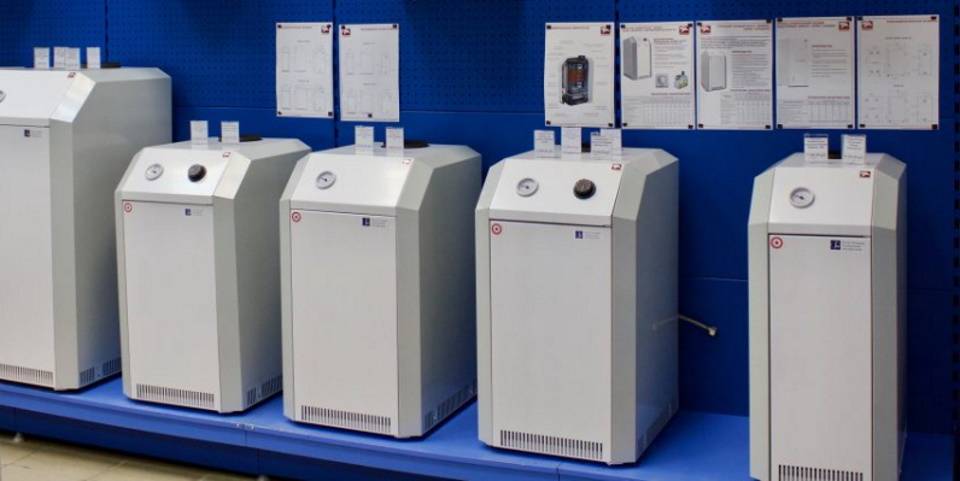

Обзор моделей и производителей

Довольно большое количество компаний сегодня производит подобного рода котлы как за рубежом, так и на отечественных производственных мощностях. Стоит рассмотреть более подробно самых популярных производителей.

Компания Siberia выпускает недорогостоящие, но отменные газовые приборы, КПД которых достигает 90%. Они могут быстро прогреть строение, имеющее площадь до 600 м². В комплект изделия входит теплообменник из стали или конструкция из чугуна. Независимые от электроэнергии одноконтурные котлы Siberia с атмосферной горелкой включают в себя автоматику итальянского производства, оснащены манометром и термометром. Котлы Siberia – это наилучший выбор для домов, что построены вдалеке от города.

Baxi можно назвать одним из наиболее известных брендов в нашей стране. Популярность ему подарили отменные характеристики современного оборудования для качественного отопления. Покупатели оставляют лишь положительные отзывы обо всех моделях производителя.

Линейка изделий Baxi для установки на пол состоит из следующих моделей, каждая из которых имеет свой функциональный набор:

• Luna 3 с функцией самостоятельной диагностики;
• Luna 3 Cmfort с управлением из любой точки комнаты;
• Ec Four с выбором любой камеры сгорания;
• Main Fur с возможностью проверки изделия в двух режимах и ЖК экраном.

• Очень популярны изделия и от широко известной компании Gefest, которая выпускает популярный газовый конвекционный котел с мощностью 14 кВт, что сможет без особого труда обогреть дом в 120 кв. м. независимого от энергии типа. «ГЕФЕСТ ВПР КСГ-12,5С» – это самая лучшая модель, ведь она представлена с закрытой камерой сгорания и КПД 92%.
• Газовый котел под названием АОГВ 29 ТО от компании Victory подключается к дополнительному оборудованию, если необходимо нагреть воду. Такой котел сможет обогреть почти 270 м². АОГВ 29 ТО – это котел с одним контуром и закрытой камерой сгорания, трехходовым клапаном, рядом датчиков, удобным управлением, отменной степенью защиты.
• Газовые изделия Aton – это конструкции отменного качества по доступным ценам украинского производства. Эти котлы подходят для отопления любых зданий, имеющих и большую, и маленькую площадь.
• Газовые напольные изделия «Житомир» от компании «Атем» – это изделия достойного качества с Украины. Характерные черты котлов «Житомир» – это доступная цена на рынке качественных газовых изделий и независимость от электроэнергии.

Востребованные котлы производства России резко повышает их рейтинг по сравнению с более дорогостоящими зарубежными аналогами.

• При выпуске отечественного газового изделия «Очаг» используются самые инновационные технологии. Специалисты производителя имеют на руках 6 патентов на изобретения в сфере газового оборудования и 11 свидетельств. На производстве установлено самое современное оборудование и работают квалифицированные специалисты. Газовые устройства «Очаг» прослужат немало лет, не потребуют специфического обслуживания, и при этом имеют еще и сертификат качества уровня государственного стандарта.
• Газовые изделия «Сигнал» – это котлы одноконтурной серии, которые относятся к бюджетной серии напольных изделий. Они выпускаются с минимальной мощностью 7 кВт и максимальной – 40 кВт.

Наиболее востребованными устройствами из этой серии являются следующие:

1. газовый котел «Сигнал» S-term 7 – эта модель производится с управлением на передней панели;
2. котлы предыдущей версии «Сигнал» КОВ 16 СТпс.

Котлы «Конорд» выпускаются в России. Завод-производитель производит котлы отопления уже более 50 лет. В последнее время была произведена модернизация производства, поэтому котлы этой известной марки начали активно конкурировать с импортными аналогами. Напольные котлы от «Конорд», несмотря на свои габариты и судя по отзывам покупателей – это одни из самых надежных.

Принцип работы

Работа энергонезависимого котла построена на проточном нагреве теплоносителя в пламени газовой горелки. Жидкость поступает в котел, проходит стадию нагрева и поступает в трехходовой кран.

Там производится подмешивание более холодной «обратки» в определенном соотношении. Это позволяет придать теплоносителю заданную режимом температуру. Если котел двухконтурный, то между основным теплообменником и трехходовым краном устанавливают вторичный теплообменник для подготовки ГВС.

Удаление дыма происходит с помощью естественной тяги, поэтому требуется подключение к общедомовому дымоходу достаточной длины.

Циркуляция жидкости также происходит естественным образом, что требует соблюдения нормативного уклона при монтаже системы.

Модели котлов стоимостью свыше 50 тысяч рублей

BAXI SLIM 1.490 iN

BAXI SLIM 1.490 iN с комбинированной панелью управления

Данная модель оснащена чугунным теплообменником, газовой горелкой с плавной регулировкой мощности, системой автономного управления процессом нагревания теплоносителя и системой самодиагностики, которая отображает на контрольной панели режим работы и возникающие ошибки.

Из чего техника состоит ещё: дымохода естественной тяги, камеры сгорания, клапана безопасности на контуре отопления, манометра, приборов автоматики и обеспечения безопасности (датчик тяги, термостат, зонд контроля пламени и т.д.).

Технические характеристики

Тип камеры сгорания:	открытый
Максимальная тепловая мощность:	48,7 кВт
Энергопотребление:	15 Вт
Размещение:	напольное
Тип питания:	природный, сжиженный газ
Параметры (см.):	85/35/71,5
Вес:	180 кг 500 г
Материал первичного теплообменника:	чугун
Отапливаемая площадь:	480 кв. м
КПД:	0.9
Допустимый объем воды в котле:	20 л 200 мл
Максимальная температура в контуре:	85 градусов
Расход газа:	5,72 куб. м/ч; 4,2 кг/ч
Допустимое давление:	20 мбар
Диаметр дымохода:	16 см
Страна-производитель:	Италия

Сколько стоит – 103630 рублей.

BAXI SLIM 1.490 iN
Достоинства:

• Современный дизайн;
• Гарантия от производителя на 5 лет;
• Высокопроизводительный;
• Наличие защиты от замерзания и перегрева;
• Долгий срок службы;
• Комплектация;
• Малогабаритный.

Недостатки:

Стоимость.

Wolf  FGB-35

Внешний вид агрегата Wolf  FGB-35

Техника для приготовления горячей воды в бойлере косвенного нагрева способна обслужить до 350 кв. м. Она подходит для монтажа, как в квартирах, так и частных домах. Совместимость с системой Wolf позволяет в любое время управлять котлом с помощью интерфейсного модуля ISM7 через смартфон или компьютер на портале Smartset.

Технические характеристики

Камера:	закрытая
Максимальная мощность:	35 кВт
Давление:	3 бара
Потребление газа (мах):	3,68 куб. м/ч
диаметр подключения дымохода:	6/10 см
Объем расширительного бака:	8 литров
Размещение:	настенное
Мах температура воды:	65 градусов
Параметры (см.):	65/40,8/31
Вес:	35 кг
Изготовитель:	Германия

Сколько стоит – 151700 рублей.

Wolf  FGB-35
Достоинства:

• Качество материалов, позволяющее долго нести службу;
• Стабильная работа;
• Простота монтажа и обслуживания;
• Интуитивное управление;
• Совместимость с системой управления Wolf;
• Современная технология получения скрытого тепла;
• Компактный размер;
• Быстрый нагрев воды.

Недостатки:

Дорогой.

Vaillant turbo TEC plus VU 362/5-5

Vaillant turbo TEC plus VU 362/5-5 с защитной крышкой на панель управления

Данная модель разработана для реконструируемых и стоящих жилых домов и квартир с возможностью монтажа в жилой зоне. Минимальное требование к боковому зазору – 10 мм. В котле предусмотрен регулятор мощности, переключатель «Зима-лето», автоматический воздухоотводчик и настраиваемый перепускной вентиль, а также предохранительный вентиль.

Горелка выполнена из хромо-никелевой стали.

Что есть: интеллектуальный контроль давления, действующая на постоянной основе защита от замерзания и от заклинивания насоса и 3-ходового вентиля при простое более 1 суток, настройка на частичную мощность, электронное зажигание и управление всеми функциями, система самодиагностики, встроенный модуль для интерфейса стандарта e-bus.

Технические характеристики

Камера:	закрытая
Допустимая мощность:	36 кВт
Минимальная тепловая мощность:	14 кВт
Размещение:	настенное
Площадь обогрева:	360 кв. м
Высота/ширина/глубина (см.):	80/44/33,8
Номинальный объем бака:	10 литров
КПД:	0.91
Количество ступеней мощности:	3 шт.
Гарантийный талон сроком на:	5 лет

Стоимость – 112170 рублей.

Vaillant turbo TEC plus VU 362/5-5
Достоинства:

• Многофункциональный;
• Надёжный;
• Соотношение цены и качества;
• Производительный;
• Компактный;
• Высокая степень безопасности;
• Жидко-кристаллический дисплей с большими кнопками.

Недостатки:

Дорогой.

Различия по типу камеры сгорания

Самые простые газовые одноконтурные напольные котлы строятся на основе открытых камер сгорания (с атмосферной горелкой). Пламя здесь горит за счет естественного притока кислорода, который забирается напрямую из помещения. В этом случае оборудование должно устанавливаться в помещениях с хорошей приточной вентиляцией – в идеале это отдельная котельная, оборудованная окном. Такие котлы могут работать без электроэнергии.

Газовый одноконтурный напольный котел с закрытой камерой сгорания (турбированный) обладает следующими преимуществами:

• Более точный температурный контроль – обеспечивает экономию топлива;
• Плавный розжиг и модуляция пламени – никаких хлопков и взрывов в момент розжига, снижение тепловой нагрузки на оборудование;
• Более высокий КПД – его показатель достигает 90% и даже выше;
• Для установки турбированного напольного газового одноконтурного котла не нужно отдельное помещение.

Турбированные котлы все-таки более эффективные, но и более сложные. А еще они более шумные – в их конструкции предусмотрены мощные вентиляторы, отвечающие за удаление продуктов сгорания и обеспечивающие приток воздуха.

Рекомендации тут такие же, как и в предыдущем разделе, где мы обсуждали энергонезависимые агрегаты. Для установки турбированных котлов потребуется приобрести коаксиальный дымоход.

Открытая или закрытая камера сгорания?

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

Ошибка №15
У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Ошибка №16
Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

Энергозависимые и энергонезависимые

Напольный одноконтурный газовый котел для отопления частного дома, построенный по энергонезависимой схеме, является идеальным аппаратом, не зависящим от подачи электроэнергии. В отличие от газа, свет периодически отключается – рвутся от ветра провода, происходят аварии на подстанциях. Газовые службы работают более стабильно, отключения если и бывают, то плановые – да и то летом, но никак не зимой. Поэтому энергонезависимое оборудование пользуется большим спросом.

Наличие мощного вентилятора в турбированном котле делает его очень шумным, но это позволяет вывести КПД системы на более высокий уровень.

Напольный одноконтурный котел, подключаемый к электросети, имеет свои преимущества – более эффективное сгорание топлива (возможно в моделях с закрытыми камерами сгорания), есть электронная модуляция пламени и возможность плавного розжига, реализовано более удобное управление, в том числе и дистанционное. Розжиг здесь чаще всего электрический, с помощью искры. В энергонезависимых газовых агрегатах чаще всего горит запальник, что уже затратно и небезопасно.

Жителям городской черты можно порекомендовать энергозависимое оборудование

Если вы живете в сельской местности, где аварии случаются чаще, и на их устранение отводится слишком много времени, рекомендуем обратить внимание на энергонезависимые агрегаты.

Настенные и напольные модели

Котел представляет собой устройство системы отопления с одним теплообменником, который предназначен для нагревания теплоносителя. Сразу стоит отметить, что одноконтурные котлы не используются для горячего водоснабжения.

Если выделять основные преимущества данных аппаратов, то получается следующее:

• ценовая доступность в сравнении с другими котлами, например, двухконтурными;
• большой ассортимент марок, производителей и функционала, что позволяет выбрать самое подходящее для себя;
• наличие автоматической регулировки;
• экономный расход газа;
• возможность соединения нескольких котлов в единую систему отопления (каскадную);
• надежность конструкции.

Возвращаясь к вопросу выбора одноконтурного котла для частного дома, отдельно можно упомянуть, что видов такой техники существует несколько:

1. Настенный котёл. Один из самых популярных и функциональных котлов в основном для малых, частных сооружений.  Оптимальная площадь — до трехсот квадратных метров. Имеет сравнительно небольшой вес (около 50 кг) и занимает совсем немного пространства. Если сравнивать его с напольной версией, то его мощность и производительность будут меньше. Максимальная мощность — 35 кВт.
2. Напольные котлы. Такие средства отопления уже обладают более внушительными характеристиками. Напольный котел смело можно приобретать для помещений свыше 300 квадратов площадью. Мощность до 120 кВт.

Выбирать из этих двух вариантов всегда стоит, опираясь на свои предпочтения и особенности помещения. Иногда, даже для больших домов целесообразнее подключать два настенных котла, а иногда — один напольный.

Критерии выбора

Для того чтобы не совершить ошибки надо обращать внимание на основные характеристики отопительного агрегата:

1. Требуемая мощность для полноценного выполнения функций и принцип регулирования: на 10 кв. м площади отопления с высотой потолков до 2,7 м принимается 1 кВт (для средней полосы России) с увеличением на тепловые потери до 25%. В случае более высоких потолков устанавливается повышающий коэффициент до 1,2. Для двухконтурной модели к расчётам надо добавлять до 20% на горячее водоснабжение.

2. Количество контуров: один или два. Для двухконтурного следует рассчитывать пропускную способность ГВС в диапазоне 2.5 – 17 литров в минуту.

3. Тип камеры сгорания и горелки: атмосферная с открытой камерой или турбированная с закрытой камерой.

4. Коэффициент полезного действия:

• до 90% — энергонезависимые модели с одноступенчатой горелкой и чугунным теплообменником;
• до 93% — турбированные приборы с принудительной тягой и закрытой камерой.

5. Материал теплообменника: чугунный или стальной.

6. Известность торговой марки производителя и отзывы о выпускаемых изделиях. В список лучших входят компании из России: Wester, Лемакс; Германии: Buderus, Viessmann, Vaillant, Wolf; Франции: De Dietrich; Италии: Biasi, BAXI, Sime; Швеции: Electrolux.

7. Набор дополнительных опций в соответствии с пожеланиями и потребностями:

• циркуляционный насос для прокачки контура отопления;
• электронное управление насосом;
• автоматическое включения насоса в летнее время;
• монитор с кнопочным или сенсорным управлением;
• регуляторы температуры;
• защита от перегрева;
• регулировка давления газа;
• контроль подачи газа;
• датчик контроля пламени;
• датчик тяги;
• защита от перепадов температуры теплоносителя;
• защита теплообменника от замерзания;
• сигнализация об утечке газа;
• дополнительный функционал по желанию заказчика.

Где купить

Популярные модели напольных газовых котлов следует приобретать в специализированных точках продаж отопительного оборудования или у дилеров производителей такой техники. Самые лучшие агрегаты и новинки там доступны для визуального осмотра и проверки основных органов управления на практике. При этом консультанты окажут помощь дельными рекомендациями: какие марки бывают, как выбрать, какой фирмы лучше купить, сколько стоит.

Конвекционные и конденсационные агрегаты

Хоть напольные котлы и являются чрезвычайно надежными и долговечными агрегатами, им тоже нужен постоянный уход и профилактический ремонт. Об этом никогда не стоит забывать.

КПД одноконтурных напольных газовых котлов далек от идеала. Но разработчикам все-таки удается добиваться показателей в 85-90% и даже чуть выше. Тем не менее, в продуктах сгорания остается большое количество тепла, которое можно отвести в отопительную систему. Для этого были созданы конденсационные котлы, позволяющие забрать в отопление почти все вырабатываемое горелкой тепло. Они строятся по схеме с открытой камерой сгорания и могут работать только при наличии электроэнергии.

Классические напольные одноконтурные газовые котлы строятся по конвекционной схеме – здесь присутствуют только горелка и теплообменник. КПД у них не такой высокий, как у конденсационных аппаратов, но они гораздо проще и дешевле. Кроме того, они отличаются повышенным потреблением природного газа.

Если вы хотите позаботиться о сохранении окружающей среды и ощутить экономию на газе до 10%, советуем вам приобрести конденсационный напольный газовый котел.

Водяное отопление с газовым котлом

При наличии возможности газификации оптимальным вариантом отопления частного дома является водяное отопление на базе газового котла. Это дает возможность решения нескольких задач:

1. Собственно отопление помещений дома;
2. Производства горячей воды;
3. Подключения к системе отопления других зданий на участке;
4. Подогрева воздуха в системе приточной вентиляции;
5. Сооружения встроенных систем отопления – теплых полов и стен;
6. Нагрева воды в бассейне (при наличии такового).

Базовым элементом комплекса является газовый котел. По способу установки и размещения котлы делят на 2 вида:

1. Настенные;
2. Напольные.

Настенный газовый котел отопления (со снятой передней панелью)

Настенные котлы обычно оснащаются всем необходимым оборудованием – расширительным баком, группой безопасности, насосом для циркуляции, представляют из себя мини-котельную. Они имеют ограничение по тепловой мощности в пределах 30 – 40 кВт.

Более мощные котлоагрегаты производятся в напольном исполнении. Они реже комплектуются встроенным оборудованием – его необходимо приобрести и смонтировать отдельно. Теплообменные аппараты устройств выполняются из стали (в т.ч. нержавеющей), чугуна, реже – меди. Наиболее надежными считаются теплообменники из чугуна (применяются только в напольных моделях), нержавеющей стали. Медь стоит дороже и зачастую склонна к прогоранию, поэтому применяется редко.

По способу удаления продуктов сгорания и характеру горения агрегаты делят на 2 группы:

1. С открытой камерой сгорания и естественным дымоудалением, атмосферные;
2. С закрытой камерой сгорания и принудительным удалением дыма, турбированные.

При работе атмосферных котлов воздух для процесса горения забирается из помещения, посредством естественной тяги.

Стальная дымовая труба напольного газового котла

Работа котлов такого типа требует строительства дымовой трубы, дым удаляется через нее естественной тягой.

Коаксиальный дымоход котла

Турбированные котлы оснащены вентилятором для забора воздуха и выброса дыма через коаксиальный дымоход (труба в трубе) или комплект раздельных дымовых труб. Агрегаты этого вида имеют повышенный КПД.

По наличию функции производства воды котлы делят на 3 типа:

• Одноконтурные – только для нужд отопления;
• Двухконтурные – с вторичным теплообменником ГВС;
• Со встроенным бойлером.

Лучшим решением для реализации нужд ГВС является использование отдельного бойлера косвенного нагрева – подключение БКН к одноконтурным котлам производится различными способами. При небольших объемах горячего водопотребления достаточно двухконтурного котла, при нормальном и увеличенном использовании горячей воды устанавливают бойлер – он хранит запас нагретой воды.

Организация водяного отопления на базе газового котла имеет массу вариантов и технических решений, реализуется в следующих направлениях:

1. Отопление помещений радиаторами, конвекторами, теплыми полами;
2. Подогрев воздуха в калориферах приточной вентиляции;
3. Производство горячей воды;
4. Подключение и обогрев отдельных строений – гаража, бани и других.

Двухтрубное боковое подключение радиатора отопления

Системы водяного отопления оснащаются различными нагревательными приборами – радиаторами, конвекторами, регистрами. Обвязка приборов отопления производится по 4 схемам:

• Однотрубная;
• Двухтрубная;
• Коллекторная (лучевая);
• Комбинированная.

Отдельной конфигурацией водяного отопления является комплекс обогрева теплыми полами, оно может выполнять как основную, так и вспомогательную функцию.

Контуры водяных теплых полов

Движение теплоносителя в системах газового водяного отопления реализуется 3 способами:

1. Естественная (гравитационная) циркуляция;
2. Принудительная циркуляция с помощью насоса;
3. Комбинированная циркуляция – попеременное использование первых двух видов.

Для оптимизации работы комплекса отопления могут использоваться различные устройства – гидрострелка, коллекторы, теплоаккумулятор, балансировочная и терморегулирующая арматура, системы комнатной и погодозависимой автоматики, дистанционное управление, программирование режимов и другое.

Газовое отопление – наиболее выгодное решение для обогрева частного дома, реализации других задач. На первых этапах отопление газом требует вложения сил и средств, зато впоследствии быстро окупает себя, качественно обеспечивает необходимый уровень комфорта для человека.

(Просмотров 605 , 1 сегодня)

Рекомендуем прочитать:

Проточные и накопительные газовые водонагреватели

Как правильно выбрать унитаз

Замена стояков отопления с радиаторами

Виды отопления

Варианты отопления загородного дома

Подключение газового напольного котла

Разновидности одноконтурных котлов

Выше уже говорилось о том, что существуют напольные и настенные котлы. Однако, разделить такое оборудование можно не только по типу размещения, но и еще по нескольким базовым параметрам. Например:

• по камере сгорания;
• по мощности;
• по типу горелки;
• по материалу изготовления.

Если ориентироваться на разделение по камере сгорания, то бывают следующие одноконтурные котлы:

Атмосферный тип — классическое и популярное решение для отопительных газовых котлов в частном доме. Для запуска в таких моделях используется пьезорозжиг, а регулировка осуществляется через специальные терморегуляторы

Для таких котлов очень важно обеспечить хороший воздухообмен в помещении их установки, потому что кислород для процесса горения поступает именно оттуда. Турбированный тип  — такие котлы справедливо считаются более современным оборудованием

Для забора воздуха и отвода газов используется коаксиальная труба, а для циркуляции потоков — специальные турбины. кислород в топу уже поступает не из помещения, а с улицы. КПД 92-93%.

Мощность и тип горелки — очень взаимосвязанные критерии, которые смело можно объединить. Типов горелок для одноконтурных газовых котлов выделяют всего три:

1. Одноступенчатые. Этот тип является очень энергозависимым, температура подогрева контролируется включением и выключением устройства.
2. Двухступенчатые. Довольно экономный вариант за счет регулярного автопереключения между 30% и 100% номинальной мощности. принцип работы у таких горелок довольно прост: когда теплоноситель нагревается до определенного значения — мощность плавно уменьшается до 30 процентов. Работает все на автоматике, используется электророзжиг.
3. Модуляционные горелки. Разброс мощности в них самый широкий — от 10% до 100%. переключение также, как и у двухступенчатых зависит от температуры теплоносителя и давления в водопроводе. Считаются самыми энергоэкономными.

Теплообменники для одноконтурных котлов делаются из меди, алюминия, чугуна и нержавеющей стали.

Двухконтурные напольные газовые котлы российского производства

Газовые котлы, обеспечивающие, помимо отопления, ещё и снабжение горячей водой, имеют более высокую стоимость, а потому здесь как нельзя кстати будут модели российского производства. Но и ответственность при выборе будет выше. Ведь, как известно, чем больше узлов, тем уязвимее система. Попробуем разобраться, какие из марок и моделей подобного оборудования лучше и каковы их технические характеристики.

ФОТО: novorab.ruБез горячего водоснабжения очень некомфортно

«Лемакс Премиум 16»: довольно качественный агрегат

Линейка «Лемакс Премиум» имеет довольно широкий ряд моделей, отличающихся по мощности. В линейке можно найти 10,16, 20 и 30 кВт. Камера сгорания открытая. Данная модель очень экономична и опережает по этому параметру множество аналогов зарубежного производства. Обычно при правильной эксплуатации работает без нареканий в течение 6–7 лет.

ФОТО: amfori.orgОчень известная фирма

t°C теплоносителя (max)	Расход газа, м3/ч	Габариты, мм	Вес, кг
90	0.93	744×416×499	58

Очень удачная модель для загородного дома. По отзывам, можно сказать, что владельцы довольны подобным приобретением.

Лемакс Премиум 16

«Сигнал» производства завода из города Энгельс

Первое, что отмечает покупатель в магазине, увидев этот напольный газовый котёл, – это интересный дизайн. При мощности 16 кВт такой агрегат способен обогреть площадь в 160 м2 вне зависимости от того, какой используется газ (природный или сжиженный). Интересно, что несведущему человеку практически невозможно понять, сколько контуров у того или иного котла. Поэтому здесь необходимо консультироваться уже на месте. Попробуем разобрать примерные характеристики линейки «Комфорт», мощность моделей которой составляет 16 кВт. Сама же модель обозначена как «Сигнал КОВ Комфорт 16В».

ФОТО: remontnik.ruСамостоятельно в колонку лучше не лезть

t°C теплоносителя (max)	Расход газа, м3/ч	Габариты, мм	Вес, кг
90	0.6–2.95	850×340×430	56

Если говорить о способности нагрева воды для санитарных нужд, то здесь показатель колеблется в объёмах от 5.2 до 7.8 л/мин, что является довольно неплохим показателем. А вот что об этой линейке говорят реальные пользователи.

газовый котёл Сигнал КОВ-10С

«АКГВ-11,6-3 ЖУК»: агрегат жуковского производства

Довольно интересный напольный газовый котёл. Предназначен для работы на природном газе, хотя при необходимости можно перенастроить на сжиженный. Камера сгорания открытая, хотя правильнее будет сказать – атмосферная. Дело в том, что как такового пламени хозяин не увидит, однако отдельный вывод трубы для забора воздуха здесь не требуется. Мощность оборудования составляет 11.6 кВт, теплообменник стальной. При сравнительно небольшой полезной мощности этот котёл способен обогревать площадь до 240 м2. Объём подаваемой горячей воды для технических нужд составляет 3.8 л/ч при t=35°С.

ФОТО: ufa-gaz.netКачество жуковских изделий – на высоком уровне

Эта модель довольно популярна среди покупателей, судя по опросам 2019 года. В нынешнем году подобные исследования ещё не проводились. Единственное, на что жалуется потребитель – недостаточная надёжность автоматики.

t°C теплоносителя (max)	Расход газа, м3/ч	Габариты, мм	Вес, кг
90	1.3	1000×360×450	36

Удивительно, что при столь крупных габаритах вес котла довольно мал. А вот что говорят о подобных моделях пользователи.

газовый котёл АКГВ-11,6-3 ЖУК
газовый котёл АКГВ-11,6-3 ЖУК

Особенности конструкции

Отопительные котлы с одним контуром имеют достаточно простую конструкцию Основные элементы агрегата:

• теплообменник;
• горелка;
• блок автоматики.

Теплообменник

Агрегаты напольные могут оснащаться теплообменниками из чугуна или стали. Каждый из этих вариантов имеет свои достоинства и недостатки. Так, теплообменники из чугуна отличаются устойчивостью к коррозии, длительным сроком службы. Поэтому газовые котлы с чугунным теплообменником считаются более надежными.

Однако есть у этого материала и недостатки. В частности, хрупкость

Чугунные детали плохо переносят удары, поэтому важно, чтобы котел транспортировался с особыми предосторожностями. Чугун плохо переносит перегрев, поэтому нельзя допускать, чтобы теплоноситель в котле систематически перегревался

Еще одним недостатком является большой вес чугуна, поэтому теплообменниками из этого материала оснащаются только напольные модели отопительных агрегатов. Однако этот недостаток можно считать условным, он затрудняет транспортировку и монтаж, а на процесс эксплуатации влияния не оказывает.

Теплообменник из стали лишен основных недостатков, присущих чугунным деталям. Сталь устойчива к ударам, поэтому особых требований к транспортировке агрегатов нет. Стальной теплообменник весит значительно легче чугунного, поэтому при разгрузке и установки модели возникает меньше сложностей.

Но стальные котлы имеют собственные недостатки. В частности, при нарушениях правил использования возникают условия, благоприятствующие коррозии теплообменника

Очень важно поддерживать температуру на определенном уровне, не допуская возникновения процесса конденсации

Горелка

Отопительные агрегаты могут оснащаться атмосферными и наддувными горелками. Традиционные варианты отопительных агрегатов оснащаются атмосферными горелками. Такой котел имеет достаточно простую конструкцию. Его основные достоинства:

• невысокая стоимость;
• полная бесшумность работы;
• котел энергонезависимый.

К недостаткам варианта является необходимость установки агрегата в отдельном помещении с хорошо работающей системой вентиляции. Так как воздух, который необходим для осуществления процесса горения, поступает в топку непосредственно из комнаты, в которой он установлен. Обязательным является и устройство полноценного вертикального дымохода.

Наддувные горелки устанавливаются в закрытых камерах, поступление воздуха в такие агрегаты обеспечивается работой вентилятора. Такие горелки, как правило, в комплект поставки не входят, их необходимо покупать отдельно.

Автоматика

Блок автоматики может быть механическим или электронным. Первый вариант более простой и надежный, а главное энергонезависимый. Электронные блоки управления позволяют настраивать работу котла с учетом потребностей конкретной семьи. Это не просто очень удобно, но и способствует рациональному использованию топлива.
