Компактность и комфорт печи для дачи без дымохода

Дымоход из кирпича для твердотопливного котла. Что потребуется для строительства дымохода

Что бы сделать качественный дымоход для твердотопливного котла, следует обладать, или приобрести набор инструментов, необходимых для непосредственного возведения кирпичного дымохода.

В первую очередь потребуется рулетка и уровень, с помощью которых можно произвести первичные замеры, а также проверить правильность (горизонт и вертикальную прямую сооружаемой конструкции), для того, что бы получился правильный прямоугольник, или нужное сечение дымохода (обычно, стандарт равняется 15*15 см, или 20*20 см) можно применять строительную леску – в подобном случае можно исключить ошибки в кладке, неровности и иные проблемы в этом процессе.

Крайне необходимы в таких работах молоток и кельма.

Процесс постройки дымохода должен начинаться непосредственно от самого твердотопливного котла. Для того, что бы соединить устройство с дымоходом, применяются специальные трубы, или гофры (в случае если дымоход квадратный нужно будет приобрести переходник, что бы правильно соединить выходное диаметральное отверстие устройства и сечение дымохода).

Дымоход и котел

В процессе непосредственной кладки следует в обязательном порядке регулярно проверять правильность как вертикальной, так и горизонтальной плоскости (в этих целях можно применить уровень), а с помощью лески можно сделать отвес. В раствор, который будет использоваться при кладке кирпича нужно обязательно добавлять глину, а сама толщина наносимого раствора должна составлять не более 0,05-0,1 см. Чрезмерный слой может привести к повреждениям конструкции из-за частых перепадов температуры, к медленному крошению уже высохшего раствора. Этот процесс может проходить на протяжении нескольких дней, месяцев и даже лет, но неизменно приведет к одному результату – дымоход придется реставрировать или даже строить заново. После того, как кладка будет закончена, следует проверить ее герметичность и устранить все имеющиеся зазоры, швы и т.д. Все имеющиеся сквозные отверстия должны будут устраняться в первую очередь.

Преимущества разборных соединений и как уменьшить диаметр трубы в домашних условиях?

Оптимальный вариант соединения – разборное, обеспечивающее должную герметичность, безопасность и возможность демонтажа.

Части дымохода

  • Проще всего соединяются трубы разного диаметра с помощью стяжного хомута или подобранного по размеру труб переходника. Разница в диаметрах должна быть минимальной. Уменьшение сечения дымохода может отрицательно сказаться на его производительности. Так называемая тяга может ухудшиться на 20-30%. На практике это означает неэффективное сгорание топлива и снижение КПД системы в целом.
  • Вариант второй – резьбовое соединение с применением соединительной резьбовой муфты. При необходимости трубу можно разобрать например, для замены поврежденного фрагмента.
  • Резьбу на трубах большого диаметра вручную нарезать практически невозможно, поэтому преимущества резьбового соединения можно реализовать после обращения на специализированное предприятие.

Соединение встык с последующей стяжкой хомутом вариант не самый удачный, поскольку точное сопряжение в стыке получить сложно. Утечка тепла может привести к перегреву самого хомута, что небезопасно в пожарном отношении.

Домашние умельцы предлагают свой вариант соединения. Для этого по диаметру одной трубы делаются неглубокие пропилы, длиной 30-50 мм обжав которые можно уменьшить диаметр до заданного значения. Соединение получается частично телескопическим, поэтому перегрев хомута практически исключается.

Практика показала, что увеличение диаметра конца трубы вынуждает усложнять конструкцию хомута, кроме того такое соединение выглядит менее компактным.

Пример работы двух каминов с одним дымоходом

В качестве примера будет рассмотрено несколько вариантов работы двух каминов, которые располагаются на разных этажах и имеют одно устройство дымоотвода.

Первый вариант. Топится только лишь одна печка на первом этаже. Понадобится полностью исключить попадание дыма в комнату с печкой, которая располагается на втором этаже. В данном случае шиберная заслонка камина, располагающаяся на втором этаже, не спасет.

Схема дымохода печи камина.

Второй вариант. Эксплуатируется исключительно один камин, который располагается на втором этаже. Понадобится полностью исключить возможность попадания дымовых газов на первый этаж и не допускать подсос воздуха снизу. Необходимо перекрывать дымоход между вторым и первым этажом. Однако это проблематично для модульного устройства, которое выполнено из нержавеющей стали, а также для модульного дымоотвода из керамики. Каминный шибер здесь не подойдет: в нем предусматривается неполное перекрытие дымового канала.

Третий вариант. Обе печки не будут работать. Если не перекрывать дымоход, то будет возможность получить воздухообмен комнат на различных этажах через дымовой канал, что запрещается.

Четвертый вариант. Будут топиться оба камина. Вначале растопится нижний. Теоретически нижний сможет гореть лучше: тяга будет сильнее. На втором этаже могут быть проблемы с камином из-за плохой регулировки режима горения, плохой тяги и задымления.

Причина #2 – нарушение вентиляции

Неправильный воздухообмен, в одном из помещений или во всем здании – это также фактор, объясняющий, почему нет тяги в печи дома или бани. Продукты сгорания не выводятся должным образом и/или в полном размере, если:

  • В котельной/помещении постоянно или часто открыты окна, которые к тому же установлены на уровне значительно выше, чем дверца топки.
  • Присутствуют сильные сквозняки, нарушающие привычное движение газовых масс по комнатам.
  • Отсутствует приток свежего воздуха, и рукав как бы «всасывает» его с улицы, чтобы не создавался вакуум.

Сложность и даже опасность здесь в том, что эти недостатки могут долго не проявлять себя, а потом привести к выбросу отработанного газа, а это чревато отравлением угарным газом.

Если дымит новая печь, скорее всего в процессе её кладки были нарушены какие-либо технологические нормативы и стандарты. Возможно были созданы слишком узкие проёмы дымоходов или нарушена конструкция колодцев печи. К сожалению, избавиться от этого своими руками не представляется возможным. Печь придётся перекладывать заново.

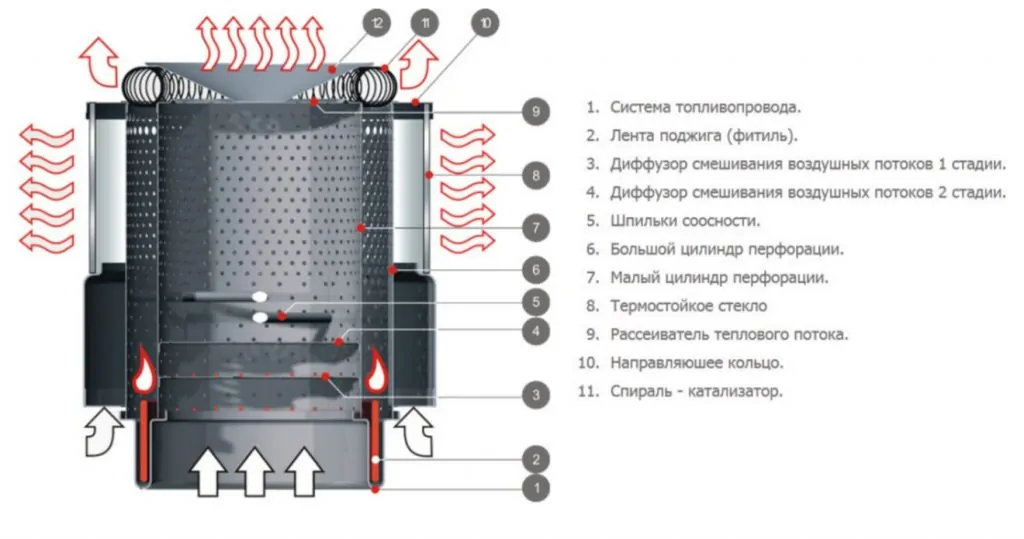

Мини печи на жидком топливе

В такого типа печах подразумевается сжигание солярки и керосина. Самотеком или под силой тяжести из топливного бака пополняется фитильная чаша. Разогретое топливо переходит в газообразное состояние, пары наполняют камеру сгорания, где и равномерно горят, накаляя специальную спираль. Регулировка тепловыработки выполняется поворотным вентилем.

Дизельные печки могут быть довольно компактными (до 10 кг), и на дачном участке использоваться, к примеру, для рыбалки.

Следует также знать, что при горении солярки и керосина вырабатываются вредные для организма продукты сгорания, поэтому для обогрева жилья печки на жидком топливе — это временный вариант, однако отличное решение для использования в хозяйственных помещениях.

Монтажные работы по обустройству газовой печи

В зависимости от типа печи монтаж может иметь определенную специфику. Если вы решили обустраивать кирпичную печь, то стоит учитывать, что расходы в этом случае будут немного выше. Поэтому многие находят более экономное решение и облицовывают кирпичом металлическую печь. При этом внешние характеристики конструкции не будут ничем уступать эстетичности кирпичной печи, а сэкономить получится приличную сумму.

Независимо от типа конструкции, который пришелся вам по душе, при монтажных работах следует соблюдать определенные правила, установленные нормами безопасности. Ведь от того, насколько ответственно и грамотно выполнен монтаж печи будет напрямую зависеть ее долговечность, надежность и эффективность.

Файл для скачивания. КУТКИН. Газовая печь с наддувной горелкой. Инструкция по установке печи, параметры и принцип работы.

Файл для скачивания. Печь Сибирь (газовые и газово-дровяные модели). Инструкция по эксплуатации и установке.

Последовательность выполнения работ

Любые монтажные работы, как правило, следует начинать с составления проекта, который будет включать детальную информацию о расходе материалов, последовательности выполнения работ, месте расположения и т.д. Чтобы не допустить ошибок в первоначальных расчетах, лучше обратиться в специализированную организацию, сотрудники которой просчитают все важные показатели с учетом особенностей эксплуатации объекта.

Установка газовой печи в баню — проект

На подготовительном этапе следует определиться, где будет размещаться печь. Ее рекомендуется располагать возле стены. Это позволит обеспечить поддержание оптимального температурного режима независимо от размера помещения и количества человек, находящихся в парилке. Также подобное расположение печи даст возможность сократить теплопотери. При составлении проекта обязательно следует предусмотреть наличие вентиляции, которая обеспечит выведение лишней влаги из помещения.

Пример установленной каменки

Чтобы облегчить и ускорить монтажные работы, можно подобрать модель печи, которая полностью смонтирована в заводских условиях. Также можно установить газовое оборудование в заранее возведенную кирпичную конструкцию.

В этом случае выбор полностью зависит от материальных возможностей покупателя и площади помещения. В некоторых случаях, несмотря на достаточно трудоемкий монтаж и немалые расходы, многие ценители классической парилки отдают предпочтение именно такому варианту. Чтобы не допустить ошибок при обустройстве кирпичной печи, рекомендуется доверить этот вопрос специалистам, так как даже малейшие отклонения от требований в этом случае недопустимы.

Монтажные работы по установке дымохода

Дымоход должен быть тщательно изолирован, что позволит сократить потери тепла в бане. Для этого необходимо утеплить потолок и крышу, через которые проходит труба.

В качестве материала, который будет использоваться для изготовления дымохода, можно рассматривать нержавеющую сталь или керамику. Керамический дымоход обойдется немного дороже. Однако этот материал считается наиболее подходящим для создания безопасного и надежного дымохода.

Особое внимание также стоит уделить изолирующим материалам. Современный рынок предлагает множество решений, которые отличаются своими техническими характеристиками и, соответственно, стоимостью

Экономить в этом случае не рекомендуется. Лучше один раз потратиться на создание качественной изоляции, чем впоследствии переделывать уже готовую работу.

Также при обустройстве дымохода необходимо придерживаться некоторых правил, которые помогут сделать вашу парилку эффективной и безопасной в эксплуатации:

  • дымоходную трубу ни в коем случае нельзя объединять с вентиляционной системой;
  • длина дымохода должна быть не меньше 5 м от уровня горелки;
  • не рекомендуется изменять конструкцию дымохода самостоятельно. Если существует такая необходимость, лучше предварительно согласовать изменения со специалистами.

Схема установки печи и дымохода

Все работы, которые касаются установки газового оборудования, должны быть согласованы и разрешены к исполнению соответствующими службами газа. В обязательном порядке должна быть проведена проверка правильности его работы.

В заключение можно сказать, что установка и подключение газовой печи – процесс не из простых, он требует неукоснительного соблюдения требований безопасности. Профессиональный поход в этом вопросе – одно из важнейших условий, при соблюдении которого газовая печь будет работать стабильно в течение долгих лет, гарантируя полную безопасность эксплуатации.

Основные виды печей с функциями варки и отопления помещения

Производителями сегодня выпускаются разные виды печей: с простым строением (по типу старомодной буржуйки), устроенных по принципу длительного горения и с водяным контуром. Покупая прибор, нужно определиться, какой именно вид подойдет лучше всего для конкретного дачного домика.

Печь с простым строением топки

Самый простой и доступный вариант печи для отопления помещений объемом до 90—95 куб. метров дровами или брикетами. У этого отопительного прибора есть свое торговое название — «Гном», запомните его, продавец сразу поймет, что вам нужно.

Компактная печка «Гном» с одним варочным отверстием

Выполнена конструкция из высококачественной стали, а варочная панель — из чугуна. Она имеет одну открывающуюся конфорку. В печи устроено две камеры — топочная и поддувальная, первая из которых имеет стальную сплошную дверцу, а поддувальная выполнена в виде небольшого выдвижного стального ящика. Колосник также изготовлен из стали.

Она же — на чертеже с размерами

Данная отопительная печь покрыта жаростойкой краской и имеет аккуратный внешний вид. Компактный корпус позволяет разместить печь даже в самом небольшом помещении.

Недостатком печи упрощенного строения можно считать то, что корпус быстро остывает, так как горячий воздух при сгорании топлива сразу же угодит в трубу, не задерживаясь внутри. Поэтому топливо придется подбрасывать в топку довольно часто, а если домик плохо утеплен, значит, и он будет быстро выхолаживаться, и на топливе сэкономить не удастся.

Кроме этого недостатком можно считать наличие лишь одной конфорки для приготовления пищи, варить борщ и одновременно поставить чайник уже не удастся!

Отопительно-варочные печи с контуром водяного отопления

Если дачный дом имеет большую площадь и несколько комнат, можно приобрести печь с водяным контуром. Но в этом случае, придется приобрести и смонтировать систему отопления из радиаторов и труб.

Печь с водяным контуром

Установленная система заполняется водой, и она, циркулируя внутри, проходит через теплообменник растопленной печи. Теплоноситель нагревается и передает тепло не в одну комнату, а везде, где установлены радиаторы. Конструкция такой отопительно-варочной печи рассчитана таким образом, чтобы создать эффект длительного горения, поэтому тепло будет сохраняться долгое время.

Принципиальная схема таких печей

В печах установлена автоматика, которая поддерживает температуру, и при нагревании теплоносителя до установленного максимума прекращает циркуляцию. При остывании воды в системе, автоматика вновь запускает ее движение через горячую печь.

Отличные варианты отопительно-варочных печей с функцией длительного горения

Печи длительного горения отличаются от простых конструкций тем, что сжигание топлива начинается сверху, и постепенно опускается вниз.

Стальная печь длительного горения

В этих печах как бы происходит двойное сгорание, поэтому в комнату отдается большее количества тепла. Так, первичный обогрев происходит непосредственно от сгорания топлива. Вторая «волна тепла» получается от сгорания (дожига) газов, который выделяет древесина при горении. Образование горячего газа, состоящего из метана, водорода и оксида углерода, возникает при попадании в топку требуемого количества кислорода. Дрова не горят интенсивно, а медленно тлеют, постепенно отдавая тепло, поэтому одной закладки дров будет достаточно, чтобы отапливать комнату в течение восьми-двенадцати часов.

устройство печи длительного горения

Дополнительная камера, где происходит сгорание газа, в некоторых моделях расположена над топкой, а в других — под ней. Благодаря ей печь нагревается полностью, и температура поддерживается длительный период.

Наверное, именно этот вид печи является оптимальным экономным вариантом, не требующим сложных и затратным монтажных работ по прокладке системы отопления. Затопив такую печь с вечера, можно быть уверенны, что тепло в комнате сохранится до утра.

Разрешается ли подключать две печки либо два камина к одному дымоотводу

Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже – последствия, которые могут быть, а основной вопрос – воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное . Схема двухтрубного дымохода.

В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.

В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а понадобится увеличить.

Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

  1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
  2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
  3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
  4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
  5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Дизайн

Тот факт, что теперь не нужно придерживаться каких-то монументальных форм, во многом облегчил задачу дизайнеров и привёл их к интересным находкам.

И даже если желаемую модель никак не удаётся найти, всё сегодня решается – покупкой встраиваемого камина и отдельно купленного портала.

Владельцы квартир никогда не мечтали о наличии печи в качестве отопительной системы, так как давно известно, что подобные конструкции можно устанавливать только в частных домах. Ограничение на установку связано с большой массой кирпичного сооружения, которую не выдержит ни одно перекрытие, а также с дымоходом, который возвести без причинения соседям неудобств просто невозможно.

Современные подходы позволяют пользоваться некими бездымоходными вариантами, о которых постоянно идут споры. Чтобы разрешить все вопросы, необходимо детально рассмотреть понятие дымохода, его наличия или отсутствия. Ведь в некоторых случаях дымовую трубу за дымоход не считают, и подобные устройства также называют бездымоходными, но об этом чуть позже.

Разновидности печей

Существует несколько конструкций подобных печей.

Рассмотрим несколько самых популярных:

«Бренеран»

Это продукция российской компании «Лаотерм». Она с 1993 по 2005 год выпускала лицензионные печи «Булерьян», что повлияло на конструкционные особенности собственной модели. Отличием от прототипа является расширенный модельный ряд с большим количеством моделей разной мощности и стоимости.

«Профессор Бутаков»

Это еще одна марка печей российского производства. Имеет ряд конструкционных отличий от вышеназванных печей. Могут работать не только на дровах, но и на угле. Из недостатков следует отметить отсутствие приемника для конденсата, что затрудняет удаление кислотной жидкости.

«Булерьян»

Это печи бочкообразной формы с корпусом из стали. Изготавливаются канадскими производителями. Обладают удлиненной двухъярусной топкой, сплошной дверцей без стекла.

Зольник отсутствует, удалять продукты горения приходится перед очередной закладкой дров. В режиме длительного горения может функционировать 8-12 часов.

На корпусе есть комплект воздуховодов, работающих как дополнительные конвекторы. Дымоход нуждается в утеплении;

Эти модели пользуются популярностью благодаря своим рабочим качествам. Однако, ассортимент специализированных магазинов ими не ограничивается — предложений очень много, и пользователи могут выбирать подходящие варианты исходя из собственных предпочтений и условий.

Исключение из правил

Построить двухсторонний камин своими руками — это практически то же самое, что и выложить обычный камин, единственная разница состоит в необходимости оснастить его двумя дверками, оборудованными жаропрочным стеклом. Кроме того, можно купить в специализированном магазине уже готовый двухсторонний камин, и тогда своими руками придется делать лишь фундамент для него и выкладывать дымоход.

Оба помещения, куда выходят дверцы двухстороннего камина, не должны быть проходными. Кроме того, топка не должна располагаться рядом с дверью или окнами в комнате

Это важно не только с точки зрения уюта, честно говоря, сложно расположиться со всем комфортом около двери, но имеет значение и с точки зрения пожарной безопасности камина.Если Вы выбрали пристенный тип камина, то необходимо помнить, что ставиться он должен исключительно около кирпичной стены

  • При строительстве камина необходимо очень тщательно защитить от воздействия высокой температуры пол под ним. Для этого можно использовать огнестойкий кирпич или металлический лист. Размер такой площадки должен на несколько сантиметров превышать размер основы камина.
  • При строительстве камина следует соблюдать некоторые пропорции. Например, глубина камина должна соотноситься с площадью помещения, где он расположен, примерно как 1 к 50. Соответственно, если речь идет о двухстороннем камине, то в расчет берутся оба помещения, в которые выходит топочная камера. А высота камина не должна превышать его глубину более чем в 2 раза.

Дело в том, что вся конструкция должна очень хорошо просохнуть. А столь долгое время просыхания связано с тем, что при строительстве камина используют кирпичи, предварительно вымоченные в воде. Да и раствору требуется высохнуть. Если зажечь камин, не дождавшись его полного просыхания, то вся кладка может покрыться трещинами, а такая конструкция не прослужит долго.

Предлагаем ознакомиться Как делать трубу в бане

К сожалению, для некоторых людей закон не писан. Если все-таки рассматривается вариант двух каминов или камин плюс печка в один дымовой канал, то следует учитывать некоторые нюансы, чтобы такая система работала правильно:

  • подходящая форма и высота дымохода;
  • канал с большим сечением, чем для одного устройства;
  • наличие нескольких заслонок для полного перекрытия дымового канала;
  • поочередная растопка устройств;
  • расстояние между входами дымоходов в канал должно быть не менее 1 метра;
  • правильная регулировка тяги в каждом камине и полноценная вентиляция;
  • топливо в обоих устройствах должно быть одинаковое.

Только соблюдая все эти правила, можно добиться бесперебойной работы дымохода, когда к нему подключены сразу несколько отопительных устройств.

Постройка двух печей или каминов и последующий вывод их в один дымный канал может вызвать определенные проблемы в будущем. К ним относятся:

  • плохая тяга;
  • дым на верхнем этаже;
  • короткая труба и как следствие невозможность растопить верхнее устройство.

Большие клубы дыма из камина на втором этаже могут появляться из-за неровной трубы. Если во время кладки было допущено образование выступов или сечение прохода увеличилось, то угарный газ в таком случае выходит неправильно. Дым, попадая в неровный участок трубы, начинает изменять траекторию движения и образовывать «вихри».

Далее он попадает во второй присоединенный проход и по нему идет в комнату. В таком случае построить один дымоход не получится, нужно выводить две трубы. Также можно в одной трубе сделать два выводных канала или подвести верхний дымоход к главной трубе под углом. Благодаря таким решениям будет исключено задымление, а также сохранена нормальная тяга при работе верхней печи.

Если было принято окончательное решение делать один дымоход на два камина, печи, мангала и т.д., то без должного опыта полноценно сделать это не удастся. Лучше обратиться к специалистам, которые обладают должными знаниями и опытом в обустройстве подобных конструкций.

Предлагаем ознакомиться Камни для бани и сауны: какие лучше подходят и чаще применяют?

Комбинированные печи-камины

Из приведенных выше характеристик печей, различающихся по применяемому металлу, видно, что каждый вариант имеет собственные достоинства и недостатки. Поэтому производители изготавливают приборы, комбинируя в них разные материалы, подчеркивая их «плюсы» и сглаживая «минусы».

Самой распространенной комбинацией является нержавеющая сталь и чугун. Корпус печи изготавливается из стали, а элементы, напрямую контактирующие с огнем — из чугуна. Как правило, в таких моделях чугунными делают топочную камеру и варочную плиту. Внешний стальной корпус надежно защищает хрупкий чугун от резких перепадов температур, а чугунные стенки топки предотвращают перегревание стали.

Комбинированный вариант печей-каминов можно назвать оптимальным, так как материалы проявляют свои лучшие характеристики, находясь в конструкции на «нужных участках». Поэтому такие печи обладают вполне достойной долговечностью, меньшей массивностью, высоким КПД. Да и стоимость у них ниже, чем у приборов, полностью изготовленных из чугуна или нержавеющей стали.

Отдельно несколько слов необходимо сказать о моделях, облицованных керамическим материалом. Такая отделка не просто делает прибор более эстетичным, но и существенно увеличивает его теплоемкость. Кроме того, керамические плиты, закрепленные на поверхностях корпуса печи, не только сохраняют тепло, но и не нагреваются до критически высоких температур, что повышает степень безопасности эксплуатации прибора.

Кафельные печи

Сам по себе кафель является достаточно огнеупорным материалом и способен аккумулировать тепло внутри конструкции. Это свойство было эффективно использовано, чтобы создать еще одну печь без дымохода – кафельную. Внутри нее вмонтирован электрокамин. Кафель выполняет функцию увеличения эффективности нагревательных свойств устройства. Вместо электрокамина может быть использован водяной контур. Горячая вода отдает тепло корпусу печи, а кафель препятствует его утечке и способствует накапливанию.

Достоинства кафельных печей заключаются в том, что нет необходимости запасаться топливом для длительного использования, отсутствует пыль и сажа, характерные для дровяных печей, имеется возможность декорирования. Разнообразие отделочных материалов способно удовлетворить даже самые утонченные вкусы. Кафельные печи подходят для дачи и квартиры. В качестве системы отопления обычного дома такие печи применять нецелесообразно.

Отсутствие дымохода в некоторых моделях раскрывает новые возможности для жителей города, которые вынуждены были мириться с невозможностью установки в квартире такого чуда, как камин. Качество имитируемого пламени делает электрокамин полноценным устройством, обеспечивающим уютный уголок, который является сердцем комнаты. Печи без дымохода – это широкие возможности, безопасность, доступность и простота установки.

Выдержки из нормативных документов

Схема теплообмена.

Следует знать некоторые выдержки.

Для России. Выдержки из СНиП 41-01-2003, из пункта 6.6.9 и правил трубо-печных работ (пункт 3.6.3): «Для каждой печи в большинстве случаев необходимо предусматривать отдельную дымовую трубу либо канал (в дальнейшем — дымовая труба). К одной дымовой трубе допускается присоединять две печи, которые располагаются в одной квартире на одном этаже. В процессе присоединения дымовых труб понадобится предусматривать в них рассечки, которые имеют высоту как минимум 1 м от нижнего соединения патрубков.»

Выдержки из СП 7.13130.2009, пункта 5.47: «В жилых многоэтажных домах и общественных зданиях допускается устройство каминов, которые работают на твердом топливе, при условии присоединения каждого из каминов к коллективному либо индивидуальному дымоходу. Подключение к коллективному дымоходу должно быть обязательно выполнено через воздушный затвор, в большинстве случаев с присоединением к вертикальному коллектору ответвлений через этаж воздуховодов (в уровне каждого этажа, который располагается выше)».

Для Украины. Выдержки из ДБН В.2.5-20-2001.

Ж.3. Отвод продуктов сгорания от газовых бытовых приборов, печей и другого газового бытового оборудования, в чьих конструкциях предусматривается отвод продуктов сгорания в дымоход, необходимо предусматривать обязательно от каждого прибора, печи либо агрегата по обособленному дымоотводу.

Ж.6. Газовые небытовые приборы (пищеварочные котлы, ресторанные плиты и так далее) есть возможность присоединять как к общему, так и обособленному дымоходу. Допускается также предусматривать дымоотводящие соединительные трубы, общие для нескольких агрегатов. Ввод в общий дымоход продуктов сгорания для нескольких приборов необходимо предусматривать на различных уровнях либо на едином уровне с устройством рассечек таким образом, как описывалось в Ж.3. Площадь сечения соединительных труб и дымоходов должна быть определена расчетом, исходя из условий одновременной работы полностью всех приборов, которые в тот момент присоединены к устройству дымоотвода.

Схемы однооборотных дымоходов: а — с одним опускным каналом.; б — с несколькими опускными каналами; в — с нижним прогревом.

В нормативных документах содержатся некоторые разграничения для подключения газовых устройств и очагов на твердом топливе на один дымоход (печки и дровяные подобные конструкции). Строительные нормы предоставляют следующую информацию: для каждой печки в большинстве случаев нужно одно обособленное устройство. Однако у славян достаточно интересный менталитет: законы не являются указом, а экспериментировать любят все, при этом не задумываясь о последствиях. На практике достаточно часто можно встретить камины на двух этажах, которые подсоединены в один дымоход. В верхнем камине имеется плохая тяга и дым попадает на второй этаж от работы нижней подобной конструкции.

Теоретически подключить есть возможность. Однако практика показывает, что подобные системы могут работать исключительно при определенных условиях: оптимальная высота и конструкция дымохода, увеличенное сечение дымового канала, выполнение установки нескольких заслонок (выполнение полного перекрытия дымового канала), соблюдение очередности растопки очагов (каминов), регулирование тяги в двух каминах (наиболее сложный момент).
