1. Итоговое (суммарное) количество дюбелей считается для площади фасада за вычетом площади оконных и дверных проемов. Площадь оконных и дверных проёмов условно принимается равной 30% от всей площади фасада.

2. Для вентилируемых фасадов не расчитывается изгибающая нагрузка. Считается, что утеплитель от “сползания” удерживается кронштейнами подсистемы.

3. Количество дюбелей округляется в большую сторону.

4. Если расчетное количество меньше 7 шт. на квадратный метр, то рекомендуется ставить 7 шт, поскольку иначе для закрепления 1 плиты теплоизоляции будет приходиться количество дюбелей не достаточное для исключения ее провисания.

Способы крепления

Выбор способа фиксации зависит от нескольких факторов. Один из них – основа поверхности: бетон, кирпич, дерево или газоблок.

  • Клей применяют сухого состава, требующий предварительной подготовки: емкость для размешивания, строительный миксер, шпатели. Для использования снаружи используют определенные марки, отвечающие всем требованиям: морозостойкость, влага, перепады температуры, максимальное нагревание.
  • Жидкий клей в баллонах наносят с помощью строительного пистолета. Он также должен обладать особенностями: процент адгезии, отношение к влаге, продолжительность службы.
  • Дюбель-зонтики. Есть 3 вида: пластиковые, с металлическим штырем, с металлическим гвоздем и термоголовкой. В основном применяют полимерные изделия или же с термоголовкой.
  • Обрешетка. Создают крайне редко из-за свойств дерева. Отношение к влаге, перепадам температуры. Иногда обрешетку делают из металлических профилей. Они оцинкованные – это преимущество, поскольку вода на них не виляет, как и температурный режим.
  • А также применяют утепляющие штукатурки. Их наносят в 3 слоя на армированную сетку (фасадную).

Дюбелями к бетонной стене


Для приклеивания теплоизоляции к бетону применяют дюбеля. Есть 2 параметра, по которому надо выбирать дюбели:

  1. Основание – пустотелое, пористое. Исходя из бетонного основания рассчитывают несущую способность крепежа.
  2. Тип крепежа. Пластиковые крепежи не рассчитаны на большую нагрузку.

Дюбель к бетону крепится прочно благодаря усикам, расположенным по стержню. Они расправляются в полости бетона после вкручивания гвоздя (сердцевины). Есть также дюбели, сердцевину которых не вкручивают, а вбивают.

Для фиксации утеплителя на бетонном основании необходимо провести подготовительную работу:

  1. Очистить поверхность от старого покрытия – известковое, меловое, краска. Если есть штукатурка – её надо обследовать.
  2. Если на поверхности есть выступы, их снимают электроинструментом. Щели, трещины расшивают, армируют, штукатурят.

  1. Поверхность, имеющую плесень, высушивают, очищают и обрабатывают специальными средствами.
  2. После проделанной работы поверхность покрывают грунтовкой.

Подготовительный процесс окончен.

Теперь, внизу нужно зафиксировать деревянную вспомогательную планку или же оцинкованный профиль. Он будет держать утеплитель и не даст ему «сползти» вниз.

Грибками к кирпичной стене


Монтаж плиточного утеплителя на кирпичную поверхность схож с работами на бетонном основании. Алгоритм действий таков:

  1. Подготовка поверхности. Проверка её на ровность.
  2. Обработка поверхности грунтовкой.
  3. Плиты утеплителя – пенопласта, пеноплекса, пенополистирола намазывают клеевым раствором. Либо применяют зубчатый шпатель и равномерно наносят клей по всей поверхности, либо точечное нанесение – по углам и в центре ставят ляпки раствора.
  4. Внизу стены фиксируют планку-держатель. Крепят плиты утеплителя.
  5. После схватывания клея каждую плиту по углам и в центре крепят дополнительно дюбелями.
  6. Все стыки плит замазывают этим же раствором.
  7. Последний шаг – обшивка поверхности. Декоративная штукатурка или отделочные материалы.

Другие способы крепления


Рулонный утеплитель – минеральная вата, часто применимый материал в утеплении зданий из дерева. Для её крепления необходим каркас. Утепление проводят так:

  1. Зафиксировать пароизоляционную пленку.
  2. Внизу стены установить контрольную планку.
  3. По ширине (немного меньше) утеплителя набить горизонтальные или вертикальные деревянные рейки, которые будут выше, чем толщина утеплителя.
  4. В полученные ниши укладывают вату.
  5. Сверху создают ветрозащитный слой из мембраны.

Чем плотнее будет уложена вата, тем меньше будет мостиков холода.

Еще одним вариантом фиксации утеплителя является наклеивание материала без применения клеевых составов – это самоклейки. Допустим, пенофол. Рулонный материал, имеющий внутреннюю сторону липкой для приклеивания к поверхности. Для этого поверхность должна быть обработанной.

Дюбели для утеплителя: виды, особенности применения

Поговорим о таком специализированном виде крепежа, как дюбели для утеплителей. Разберёмся, какие разновидности такого крепления существуют, в чём их плюсы и минусы. Расскажем, как правильно использовать дюбели для монтажа утеплителей.

За характерную форму дюбель для утеплителя часто называют «грибком», «тарелкой» или «зонтиком». Именно данный вариант крепления чаще всего используется при монтаже различных видов теплоизоляционных материалов. Да, можно посадить, например, пенопласт на клей-пену. Можно просто вложить минеральную вату в подготовленные ячейки обрешётки и закрыть сверху сайдингом. Однако в большинстве случаев специалисты всё равно для надёжности применяют дюбели. Можно уверенно утверждать, что большая часть процессов утепления фасада подразумевает использование дюбелей-грибков.

Почему для монтажа утеплителей потребовалось создать специальное крепление? Потому что в большинстве случаев утеплитель — это пористый, неплотный, мягкий материал. Его нельзя прибить к стене просто гвоздями, с утеплителем следует обращаться бережно, чтобы сохранить целостность, но при этом надёжно монтировать.

Советы по выбору конкретного варианта

Как я писал выше, в каждом регионе производители могут быть своими, поэтому я дам вам общие рекомендации о том, как не ошибиться при покупке и выбрать качественный дюбель-гвоздь для утеплителя:

В первую очередь нужно обратить внимание ка качество изготовления: поверхность должна быть ровной без изъянов и повреждений. Грязные разводы говорят о том, что элемент скорее всего изготовлен из вторсырья и будет менее надежным

Литейный брак в виде наплывов или недолитых участков свидетельствует о невысоком качестве изделий и использовании изношенного оборудования;

Изделие должно быть ровным и аккуратным

  • Затем попробуйте согнуть дюбель, он должен гнуться без возникновения трещин. Не бойтесь, что сломаете изделие – лучше заплатить за одну единицу, чем купить пару тысяч ненадежных изделий и мучиться при проведении работ;
  • Пластиковые гвозди не должны быть слишком тонкими, иначе они будут гнуться при забивании;
  • Если в комплекте идут металлические гвозди, то внимательно осмотрите их – если на поверхности есть следы коррозии, то лучше поискать другой вариант;
  • Термоголовка может быть отдельной, а может быть отлита прямо на гвозде, и тот и другой вариант хорош, если элемент сделан качественно. В случае с надеваемым узлом попробуйте защелкнуть его на шляпке, он должен становиться ровно;
  • Затем попробуйте засунуть гвоздь до конца, чтобы посмотреть, насколько сильно расходится распорная часть, она должна утолщаться как минимум в два раза, только так можно гарантировать надежную фиксацию в стене. Опять же лучше испортить один дюбель и заплатить за него, чем купить коробку ненадежных изделий;

Распорная часть должна расходиться достаточно сильно

Для рыхлых оснований старайтесь приобретать варианты, в которых на распорной части есть усики, они обеспечивают дополнительную надежность фиксации, при этом на стоимость этот фактор не влияет, все зависит от производителя.

Усики позволяют дюбелю надежно держаться в газобетоне

Выбирая размеры тарельчатого дюбеля, нужно в первую очередь учитывать толщину используемого утеплителя. Длина должна быть как минимум на 50 мм больше толщины материала. Для примера можно взять самый популярный вариант толщины пенопласта 5 см – для него оптимальным решением станет дюбель для теплоизоляции длиной 120 мм.

Вся распорная часть должна располагаться в стене

Еще один фактор, который нужно учитывать – расход на 1м2, он может варьироваться в зависимости от размеров листов, но я рассмотрю стандартный вариант 50х100 см. На схеме ниже показано два варианта крепления, первый более надежен и используется для тяжелых материалов, второй можно применять для дополнительной фиксации легких утеплителей в малоэтажном строительстве.

Количество на м2 зависит прежде всего от схемы расположения элементов

1 Виды фасадных крепежей

Существуют несколько видов фасадных дюбелей, однако для крепления утеплителя к стене предпочтительно использовать тарельчатые дюбеля, обладающие широкой шапкой, которая надежно фиксирует теплоизоляцию. Такие изделия в обиходе называются либо зонтиками, либо грибками.

Классификация тарельчатых дюбелей для крепления теплоизоляции и дюбель-грибков для утеплителя выполняется в зависимости от материала, из которого он изготовлен. Выпускаются пластиковые дюбеля, и изделия с внутренним металлическим гвоздем, снаружи покрытым пластиком.

1.1 Полимерные изделия

Для изготовления пластиковых изделий могут использоваться разные материалы. Как правило, это либо нейлон, либо полипропилен, либо сшитый полиэтилен.

Предпочтительнее всего нейлоновые дюбеля, так как они обладают наиболее высокими прочностными характеристиками.

Полимерный фасадный дюбель

В целом же, преимущества всех пластиковых изделий следующие:

Минимальный вес – они не создают дополнительной нагрузки на несущие стены, что крайне важно при креплении теплоизоляции к стене из материала, чувствительного к точечным нагрузкам – пенобетона, либо газобетона;
Отсутствие коррозии даже если крепится полиуретановый утеплитель – в отличии от металлические изделий, пластиковые дюбеля не боятся влаги, они не склонны к коррозии, что значительно продлевает долговечность теплоизоляции фасада, и отдаляет необходимость выполнения косметического ремонта;
Эластичность – упругость материала гарантирует максимально надежную фиксацию легких утеплителей (пеноплекса, пенополистирола, пенофола) в стене;
Не создают мостиков холода – пластик, в отличие от металла, не обладает высокой теплопроводностью. Такой дюбель не будет являться слабым звеном всей теплоизоляции, из-за которого стена может промерзать в холодное время года;
Минимальная стоимость – цена на пластиковые изделия на порядок ниже, чем стоимость крепежей с металлическим гвоздем.. Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича

Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича.

1.2 Изделия с металлическим гвоздем

Прочностные характеристики дюбелей с металлическим гвоздем на фасадные панели с утеплителем на порядок выше, чем у полимерных изделий, что позволяет использовать их для крепления теплоизоляции с высокой плотностью, обладающей существенным весом.

Дюбеля с металлическим гвоздем обладают одним существенным недостатком – они являются мостиками холода, которые могут существенно снижать эффективности теплоизоляции фасада, провоцируя промерзание стены в местах расположения фиксаторов.

Обуславливается это тем, что металлический гвоздь обладает высокой теплопроводностью (коэффициент теплопроводности металла составляет 47 Вт/мк, в то время как у большинства популярных утеплителей – пеноплекса, пенополистирола, минваты, он варьируется в пределах от 0.03 до 0.04 Вт/мк).

Однако существует альтернатива – изделия с металлическим гвоздем, оборудованные термоголовкой. Под термоголовкой подразумеваются шапки таких дюбелей, которые покрыты полимерным материалом с низкой теплопроводностью.

Фасадный дюбель с металлическим гвоздем

Как правило, для улучшения теплоизоляционных свойств дюбелей с термоголовкой на минераловатные утеплители Техноблок используется стеклонаполненный ударопрочный полиамид, коэффициент теплопроводности которого составляет 0,027 Вт/мк.

Наличие такого покрытия гарантирует, что металлический гвоздь не будет промерзать и передавать низкую температуру стене, также дюбеля с термоголовкой не боятся коррозии, поскольку все контактирующие с окружающей средой части их конструкции покрыты полимером.

Навесной фасад

Не менее распространенная технология утепления домов пеноплексом – это навесной фасад.

Она обладает некоторыми важными преимуществами перед «мокрым фасадом»:

  • в процессе монтажа отсутствуют мокрые работы, поэтому заниматься утеплением можно в любое время года;
  • имеется большой выбор фасадных отделочных материалов;
  • отделка получается более прочной и долговечной.

Как уже было сказано выше, «мокрый фасад» с использованием пеноплекса не подходит для деревянных домов. Отсюда возникает вопрос – можно ли утеплять деревянный дом пеноплексом? Сразу скажу, что подобная отделка допускается, однако, она тоже имеет свои тонкости, с которыми ознакомимся ниже.

Технология обустройства навесного фасада также состоит из нескольких этапов:

Порядок монтажа навесного фасада

Подготовка материалов

Для утепления дома данным способом понадобятся такие материалы:

  • деревянные рейки или металлические профили и кронштейны;
  • пароизоляционная пленка;
  • клей-пена;
  • защитная пропитка для древесины;
  • отделочный материал – вагонка, виниловый сайдинг или др.

Утепление межвенцового шва

Подготовка стен

Если стены дома выполнены из кирпича, блоков или других подобных материалов, подготовка осуществляется по описанной выше схеме.

Если же стены деревянные, построенные из бруса или бревна, подготовка выполняется так:

  1. стены нужно протереть от пыли и грязи, после чего обработать защитной пропиткой;
  2. затем необходимо утеплить межвенцовые щели, заполнив их любым подходящим теплоизоляционным материалом.

Теперь стены готовы к утеплению.

Монтаж каркаса и утепление стен

Выполнить каркас можно несколькими способами.

В качестве примера я расскажу как сделать конструкцию на кронштейнах:

  1. в первую очередь нужно выполнить разметку расположения стоек в виде вертикальных линий. Оптимальное расстояние между ними составляет 50 см;
  2. затем на обозначенных линиях крепятся к стене кронштейны также с шагом 50 см по вертикали. Для их фиксации можно использовать саморезы или дюбель-гвозди;

Пример крепления пеноплекса к стене

  1. после этого обшиваем стены пеноплексом, который нанизывается на кронштейны, как на фото выше. Надо сказать, что использовать клей в данном случае не обязательно, единственное, желательно прихватить каждую плиту хотя бы одним дюбелем;
  2. если выполняется утепление деревянного дома пеноплексом, заполнять щели пеной не нужно, так как это улучшит паропроницаемость утеплителя, которая важна для деревянных стен. Если же стены кирпичные или из другого материала, щели следует заполнить пеной;
  3. если дом деревянный, поверхность утеплителя необходимо закрыть пароизоляционной пленкой, чтобы влага через щели на попадала на стены. Прихватить пароизоляцию можно дюбелями-зонтиками;

Готовый металлический каркас

  1. далее в кронштейнах фиксируются металлические стойки или деревянные брусья. В процессе монтажа необходимо следить, чтобы все они были установлены в одной вертикальной плоскости.

На этом утепление и монтаж каркаса завершен. Надо сказать, что в случае утепления деревянного дома можно вначале обшить стены экструдированным пенополистиролом, после чего прикрепить к ним рейки обрешетки саморезами прямо через утеплитель.

Обшивка каркаса сайдингом

Отделка

Завершающим этапом является отделка, которая никаких особенностей не содержит, поэтому рассмотрим данную процедуру вкратце на примере монтажа винилового сайдинга:

  1. по периметру дома устанавливается стартовый профиль в горизонтальном положении;
  2. далее устанавливаются угловые профили на наружные и внутренние углы;
  3. затем монтируется первый ряд винилового сайдинга, который снизу крючком соединяется с зацепом стартового профиля, а сверху крепится к каркасу саморезами;

Схема установки стартового профиля и уголков

  1. второй ряд снизу цепляется за зацеп первого ряда, а сверху точно так же фиксируется саморезами. По такому принципу обшивается весь каркас;
  2. перед установкой последнего ряда выполняется монтаж финишного профиля, после чего верхний ряд соединяется с предпоследним и заправляется в профиль;
  3. в завершение работы осуществляется монтаж доборных элементов – откосов, отливов и т.д.

Примерно так же выполнятся обшивка каркаса и вагонкой, единственное, доски соединяются между собой при помощи замкового соединения шип/паз. Кроме того, угловые накладки устанавливаются после обшивки каркаса, а не до, как в случае с виниловым сайдингом и другими подобными материалами.

Вот, пожалуй, и вся информация относительно утепления дома пеноплексом, которой я хотел с вами поделиться.

Несколько слов об экструдированном пенополистироле

Прежде чем приступить к технологии наружного утепления дома, рассмотрим что представляет собой пеноплекс. Сразу скажу, что правильней называть этот материал экструдированным пенополистиролом, так как «Пеноплэкс» – это название компании-производителя данного утеплителя.

Экструдированный пенополистирол изготавливается из обычного пенополистирола (пенопласта). В результате особой термической обработке он приобретает более высокие, а вместе с ними и свойства, влияющие на технологию монтажа и область применения материала.

К таким свойствам прежде всего относится:

  • низкий уровень влагопоглощения;
  • гладкая структура.

Пеноплекс имеет гладкую структуру

С одной стороны это позволяет использовать материал в неблагоприятных эксплуатационных условиях, в частности, его можно применять для утепления фасада. Но, с другой стороны пеноплекс имеет плохую адгезию. Поэтому он даже не является фасадным материалом, и тем более не предназначен для «мокрой» отделки.

Наиболее распространенная ошибка новичков заключается в том, что они при утеплении фасада работают с пеноплексом так же, как и с обычным пенополистиролом. «Помогают» в этом некоторые строительные ресурсы, для которых пишут статьи горе-специалисты. Результат такого подхода хорошо виден на фото ниже.

На фото – результат неправильного армирования пеноплекса

Однако, это не значит, что от утепления фасада «мокрым» способом с использованием пеноплекса придется отказаться. Технология, о которой я расскажу ниже, позволит выполнить надежную и долговечную отделку поверх этого утеплителя.

У новичков наверняка возникает вопрос, зачем использовать пеноплекс, если его можно заменить пенопластом, который стоит дешевле и обладает хорошей адгезией?

Дело в том, что экструдированный пенополистирол имеет несколько важных преимуществ перед пенопластом:

  • обладает более высокой прочностью, соответственно, отделка фасада получается более прочной;
  • является паропроницаемым материалом;
  • теплопроводность ниже, чем у пенопласта.

Поэтому смысл использовать пеноплекс для «мокрой» отделки фасада есть. Что касается «сухого» утепления, которое применяется для навесного фасада, то каких-либо особенностей данная процедура практически не содержит.

Ниже я подробно расскажу, как выполнить утепление стен снаружи пеноплексом обоими способами.

Пример отделки дома по технологии «мокрый фасад»

Что закрывает минвата на стене, как и зачем её крепить?

На самом деле каменное волокно крепят на стенах не для того чтобы закрыть от обзора какие-либо элементы. Цель мероприятия – изолировать вертикальную поверхность от внешней среды.

Волокнистая минеральная вата с воздухом прекрасно сдерживает теплообмен, а хаотическое расположение нитей способно погасить много акустического шума. Но фиксация плиты или несколько изделий не решит вопрос, тут нужен взвешенный и комплексный подход. Основная задача состоит в подборе базальтового утеплителя с соответствующими свойствами, но и этого не достаточно. Нужно точно знать способ как крепить изолирующий материал и последовательность монтажа всей теплоизоляционной системы.

Схемы крепления

Существуют несколько рекомендуемых схем крепления дюбелей.

В первом подходе на 1 квадрат материала (как правило, он примерно равен 1 квадратному метру) необходимо 5-6 дюбелей. 4 крепят в углах (в 5-10 см от края) 1-2 в центре.

По второй схеме дюбеля загоняются на стыке двух плит. Таким образом одна шляпка держит три плиты на стыке. При таком подходе один дюбель нужно забить в центре.

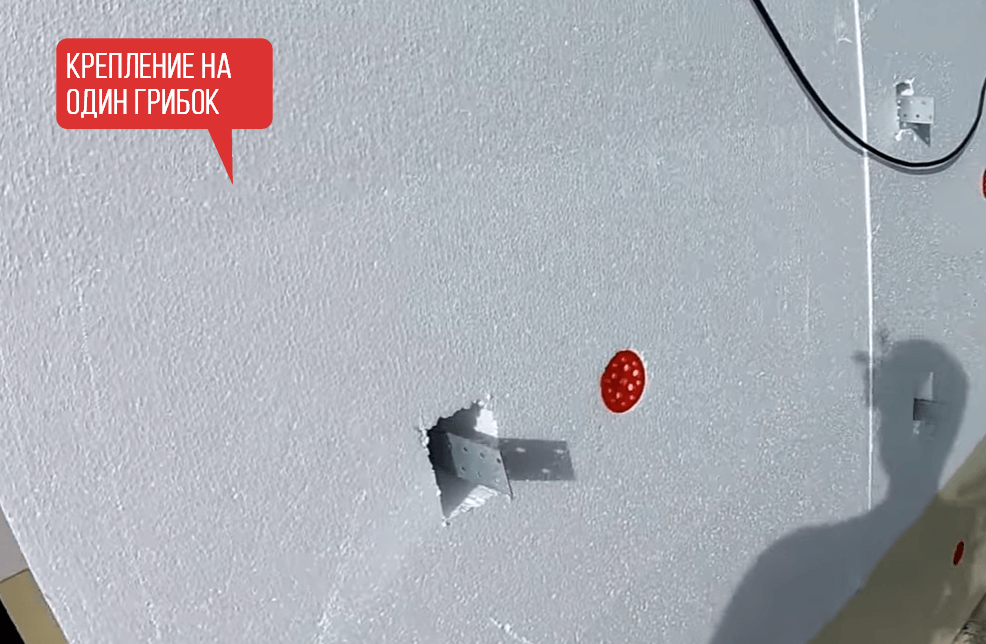

Народные же умельцы ради пресловутой экономии умудряются обойтись и одним дюбелем на плиту в центре.

Определяя количество крепежных элементов нужно также учесть этажность здания и место крепления изоляции. На углах рекомендуют большее количество креплений. На зданиях выше 8 метров по 7 креплений на квадрат. На зданиях выше 20 метров по 9. Это связано с повышенной ветровой нагрузкой и нагрузкой на нижние ряды теплоизоляции с верхних.

Тонкости и нюансы монтажа теплоизоляции

Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:

  • Подготовка поверхности, на которую будет производиться монтаж материала.
  • Установка листовой теплоизоляции на клеевой раствор.
  • Закрепление панелей крепёжными элементами.
  • Доработка стыков панелей.
  • Установка гидроизоляционной пленки.
  • Обшивка утеплённой поверхности декоративными материалами.

Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.

Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.

Строительные стандарты, нормы и правила

Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:

  • При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
  • На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
  • При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
  • При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.

Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.

Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.

Расчет нужного количества крепежных элементов

Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:

D = T + K + I + Z, где:

  • Т — Толщина устанавливаемого утеплителя.
  • К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
  • I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
  • Z — Возможный наклон стены относительно вертикали, этот параметр опционален.

Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.

При выборе грибка для монтажа теплоизоляции, нужно учитывать особенности конкретного утеплителя и поверхности.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

  • Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
  • Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

  • Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
  • Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
  • Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

  • оцинкованная сталь – с толщиной цинка не менее 6 мкм;
  • нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

  • дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
  • пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
  • пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Виды фиксаторов

Для фасада и кровли применяются разные типы дюбелей, отличающихся размером шляпки

Утеплитель представляет собой неоднородный многослойный материал, нередко с пористой структурой. Сложность его крепления заключается в риске нарушения целостности структуры, особенно при использовании гидроизоляции и пароизоляции. По этой причине фиксаторы разделяют на две основные группы:

  • дюбели для фасадных работ и теплоизоляции стен;
  • дюбели для кровельного утепления.

Первый вид крепежей представляет собой целостную или разборную конструкцию в виде гриба. Разборный состоит из гильзы с распорной частью, головки в виде прижимного диска и стержня. Дюбель для утепления отличается от обычного только увеличенным объемом головки. Диаметр диска составляет 45-90 мм. Изготавливается из различных видов пластика и металла.

Второй вид дюбелей представляет собой полый пластмассовый стержень с широким прижимным диском. Он имеет особый способ установки – в тело теплоизолятора. Гвоздь насквозь проходит и погружается в бетон или другой плотный материал.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
