Как сделать донный фильтр для колодца

Нужен ли донный фильтр

Существуют несколько факторов:

  • На дне находится плотная глина, сквозь которую пробиваются родники. Такая глина не разрушается, предоставляет возможность добывать воду хорошего качества. Здесь нет необходимости устанавливать фильтр, помимо всего – он может засыпать место просачивания.
  • В шахте размягченный глинистый ил. Есть необходимость на нижнюю часть шахты выложить щебень больших размеров слоем не меньше 20 см. Это позволит придавить его и уберечь от последующего вымывания.
  • Внизу шахты песок, сквозь который медленно просачивается вода. Здесь нужен фильтр для колодца, так как опускаемое ведро будет поднимать песок вверх. Насосное оборудование в подобной скважине не устанавливается, оно будет забиваться песчинками.

Плывун представляет собою слишком перенасыщенный влагой песчаный ил. В таком состоянии он приобретает свойства жидкости и может передвигаться. Плывун возможно увидеть по эпизодическому появлению воды с грязными потоками. Для прозрачности воды устанавливается щиток круглой формы из деревянных реек, на него кладется щебень. Вместо щитка можно устанавливать металлическую решетку из нержавейки с ячеей 2х2 мм.

Разновидности донных фильтров

Донные фильтры различного типа выполняют задачу не только по очистке воды, но и по предотвращению размытия водоносного слоя грунта. Подобное явление может привести к проседанию и разрушению самой шахты колодца.

Для того чтобы создать эффективную систему очистки грунтовых вод, потребуются такие материалы и приспособления:

  • лопата;
  • ведро;
  • сито;
  • металлический тазик;
  • ножовка по дереву;
  • электрическая или аккумуляторная дрель;
  • чистый песок;
  • щебень;
  • гравий;
  • окаменевшая нефть.

В зависимости от особенностей грунта выбирается один из способов обустройства донного фильтра. Остановимся коротко на каждом из них.

Прямой донный фильтр

Такой вариант очистки воды применяется в тех случаях, когда дно колодца состоит из неустойчивого грунта. Это может быть мягкая глина или песчаный плывун. Подобная субстанция нестабильна и нуждается в укреплении.

Обустройство фильтров для таких грунтов осуществляется в такой последовательности:

  1. Проводится выемка ила, грязи и мусора из котлована. Его дно выравнивается и утрамбовывается.
  2. На дно ямы насыпается камень крупной фракции. Его слой должен быть не менее 30 см. Чтобы стенки шахты не размывались, щебень в них вдавливается с определенным усилием.
  3. Поверх крупного гравия засыпается материал мелкой фракции. Толщина этого слоя должна быть 25-30 см. Не следует использовать мелкий гравий или отсев. Этот материал имеет особенность спрессовываться и образовывать слой, напоминающий бетон. В результате ток воды прекращается.
  4. Засыпается крупный кварцевый песок, предварительно промытый и прокаленный на огне. В нем происходит тонкая очистка воды от органики и химических примесей.

Последним укладывается слой шунгита. Окаменевшая нефть завершает процесс фильтрации, выдавая экологически чистый продукт.

Обратный донный фильтр

Обустройство обратного донного фильтра проводится в колодцах с сильным напором поступающей в него воды. Задачей такого сооружения является укрепление водоносного слоя и предохранение его от попадания мусора, который может испортить качество жидкости.

https://youtube.com/watch?v=wgqUOYufzmA

Обустройство обратного донного фильтра проводится в такой последовательности:

  1. Дно колодца очищается от ила, грязи и мусора.
  2. Проводится укладка толстого (до 40 см) слоя песка, предварительно очищенного и продезинфицированного путем обжига.
  3. На песок укладывается шунгит. Для качественной дезинфекции достаточно 10 см этого сорбента.
  4. Аккуратно насыпается мелкий гравий с фракцией 1-2 см. Трамбовать его не нужно, чтобы обеспечить свободный ток воды.
  5. Засыпаются крупные камни размером 4-6 см. Этот слой нужно разровнять для равномерного поступления жидкости.

При необходимости слой песка накрывается деревянным щитом. Такое решение применяется в тех случаях, когда есть угроза размытия дна колодца плывунами. Щит изготавливается из древесины, устойчивой к влаге. Лучше всего использовать дуб, лиственницу или кедр. Щит собирают из досок, которые прибиваются к брусу. В досках просверливают множество отверстий диаметром 10 мм. После этого щит устанавливается в шахте колодца. Сверху на него укладывается слой мелкого и крупного гравия. Камень выполняет задачу по очистке воды и удержанию дерева.

Поскольку от влияния влаги со временем портится даже самая прочная древесина, то каждые 4-5 лет колодец необходимо осушать и проводить замену щита. Использованные доски лучше просушить и сжечь. Применять их в строительстве не рекомендуется, так как за годы эксплуатации материал пропитался химическими и органическими веществами.

Обустройство бетонного фильтра

Довольно часто владельцы участков сталкиваются со скудным поступлением воды со дна колодца. Для того чтобы увеличить объем поступающей жидкости, делается дополнительный стеновой фильтр.

Выполняется это мероприятие в такой последовательности:

  1. В стенах шахты просверливаются отверстия. Для этого лучше использовать коронку диаметром 100 мм. Количество отверстий определяется напором поступающей воды.
  2. Замешивается цементный раствор. В него загружается гравий. Проводится тщательное перемешивание камней до тех пор, пока они не будут полностью покрыты раствором.
  3. Камни набиваются в отверстия шахты и фиксируются до полного застывания цемента фанерой или досками.

Такие фильтры обеспечивают поступление воды, очищенной от песка и прочих механических примесей.

Какой фильтр установить на дно колодца?

Организация водоисточника на дачной или загородной частной территории помогает владельцам навсегда избавиться от вопроса о водоснабжении.

Чтобы полноценно пользоваться колодцем или скважиной для добычи питьевой воды, стоит убедиться в ее качестве.

Учитывая, на каком типе местности был возведен источник, потребуется установить донный фильтр для колодца. Его установка проводится в случае объективных на то причин.

Виды донных фильтров

Донное фильтрующее устройство можно соорудить самостоятельно. Для этого потребуется определиться с его видами: прямым он будет или обратным. Сооружая прямой фильтр, на дно колодца должны быть уложены крупные части битых кирпичей, поверх которых накладывается слой мелких его фракций. Способ подходит для источников с рыхлым грунтом с возможным плывуном.

Обратный донный фильтр для колодца лучше делать для возведенного на песке источника с неактивным руслом. Укладка состоит из первого слоя мелких пород камня, и второго — более крупных частей.

Такой пласт фильтрации защитит дно от посторонних предметов, а также задержит песочные частицы.

При создании фильтрующего устройство с обратным действием первый слой состоит из речного песка, второй — из щебня с галькой, а третий – с гравийной прослойкой в 5 см.

Тип укладки

Донный колодезный фильтр может укладываться двумя способами: прямым и обратным, которые имеют отличие последовательности слоев. Прямая укладка характерна нижним слоем больших каменных пород, вторым — из средних фракций, а сверху должна преобладать прослойка из мелкого гравия. Метод действенный при плывучих породах земли.

Обратная укладка подразумевает верхний слой из крупного кирпича, а низ из более мелкого. Также можно оснастить дно кварцевой сухой смесью песка. Каждый слой в независимости от последовательности должен составлять 15 см.

Подготовительный этап

Создавая донный фильтр для колодца, необходимо подготовить материал, который не должен состоять из химических элементов, не быть подвержен разложению и растворению. Оптимальным вариантом послужит укладка дна из камней для бани, которые вполне станут пригодными для возведения крупной прослойки.

Перед земляными работами все породы должны замачиваться в воде и промываться несколько раз.

Создавая донный фильтр, можно брать в качестве наполнителя синтетические породы, такие как геоткань или полимерные гранулы. Материалы являются дорогостоящими, но способствуют 100% водоочистке и ее обеззараживания.

Изготовление щита

Если скважина располагается на плывущей почве, из недр которой жидкость прибывает со скоростью, то перед тем как уложить фильтр кладут щит с отверстиями. В качестве основы подойдет брус или металлическая решетка.

Деревянный круглый поддон можно сбить собственноручно. Для этого понадобятся готовые доски, которые сбиваются между собой. Конструкцию обрезают по размерам дна колодца. В центре проделывают отверстия размером 5 мм. Щит можно обернуть геоволокном, после чего можно приступить к укладке.

https://youtube.com/watch?v=wkLeTDLEdL0

Чтобы под действием воды он не поднялся на поверхность, сверху щит приваливают большими камнями. Щит засыпается заранее подобранным материалом. Перед укладкой деревянную конструкцию следует обработать антибактериальной суспензией.

Сетчатый фильтр

С металлической сетки мелкоячеистой структуры можно создать фильтрующее устройство для водоисточника, чтобы задержать поступление частиц песка.

  1. Для его создания подойдет круглый лист, созданный из антикоррозийного железа.

  2. Сетка между собой соединяется проволокой.

  3. Снаружи металлоконструкция должна иметь меньшие размеры, чем внутренняя, на 5 мм. Укладывают ее на прослойку из каменных пород.

  4. Фиксация осуществляется с помощью штыревого стопора, выходящего из стенок колодца.

Благодаря фильтрующему устройству, в независимости от выбора материала, он поспособствует получению из колодца чистой питьевой воды в любой сезон года.

Особенности обслуживания

Если водозабор происходит вручную, следует протянуть соответствующую цепь по размеру водоисточника, чтобы ведро миновало дно. Это действие сохранит инвентарь и позволит не нарушить фильтрующее дно.

В период очистки колодца, донный щит изымается на поверхность и подвергается очистке. Соблюдая несложные правила, водоисточник на загородном участке прослужит долгий период времени, обеспечивая поступление воды высокого качества

Необходимо запомнить важное правило: перед укладкой донного фильтра в колодец, необходимо его качественно очистить

Возможный вред

Противопоказаний к использованию каменных донных фильтров для очистки воды в колодце нет. Некоторые не советуют использовать их при онкологических заболеваниях, но официальных данных на этот счет нет.

При превышении рекомендуемого количества камней могут проявляться неприятные симптомы. Возможный вред от минералов напоминает симптомы отравления – тошнота, рвота, слабость. В таком случае прием воды из колодца нужно прекратить, достать часть камней.

Для очистки колодезного резервуара или скважины отлично подходят камни

Важно их хорошо промыть перед использованием и не забывать менять

Какая глина подходит

Не каждая подойдет для затвора. Выбирать сырье нужно по нескольким параметрам:

  • Она должна быть очень жирной.
  • В ней не могут содержаться песок, известь.
  • Похожа на пластилин.
  • Если ее растереть, то на ладонях не будет песчинок. Кусок останется единой массой.

Как улучшить

  1. Замочить в воде на несколько суток. Данная мера позволит ей набрать достаточное количество влаги и стать более податливой для работы.
  2. Замочить в воде, но оставить при этом на улице на всю зиму. После того как она пролежит на морозе, а затем оттает, глина станет похожа на настоящий пластилин.
  3. Добавить в сырую глину гашенную известь в соотношении 20% к 100%.

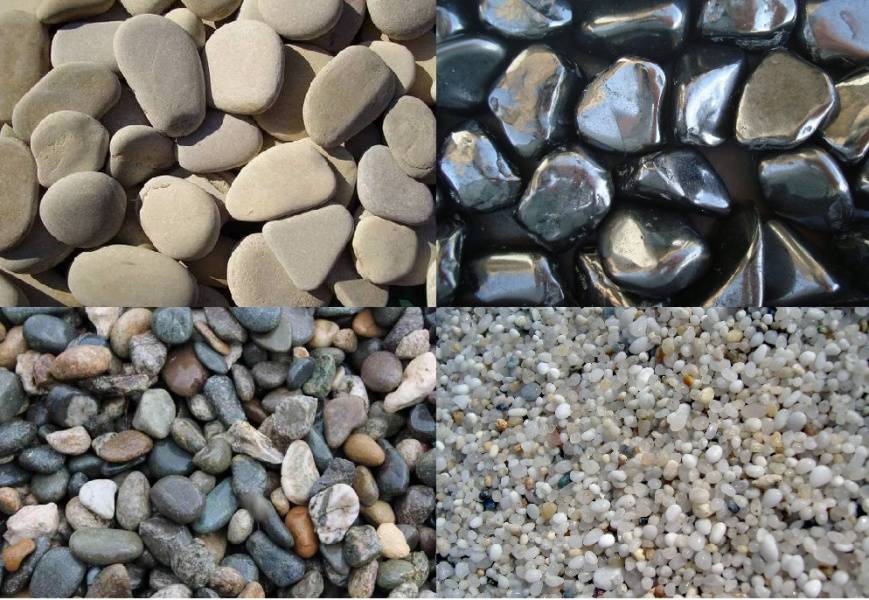

Материалы для устройства донного фильтра, описание и подготовка

Галька. Самый доступный материал. На речном камне практически не задерживается ил и глина, поэтому перед его укладкой достаточно ополоснуть из шланга.

Гравий. Нельзя путать с галькой, так как гравий – горная порода. Рыхлый материал: если он высохнет, то покроется небольшим количеством извести. В составе барьера гравий выступает в качестве обеззараживателя. Его нельзя насыпать в верхнем слое, так как после него воду нужно еще раз прочистить.

Есть один минус этого компонента – во время эксплуатации камни впитывают в себя все нечистоты и микроэлементы, а через какое-то время они начнут их отдавать. Поэтому слой приходится подвергать полной замене, а не промывке. Обычно это происходит раз в 1,5–2 года.

Щебень. Дробят из больших валунов в горнодобывающей промышленности. Насыпают на нижние и верхние слои. Считается фильтром грубой очистки. Перед использованием щебень проверяют на соответствие экологическим нормам.

Жадеит. Внешне очень похож на крупную гальку, но с зеленоватым оттенком. Его чаще всего используют в качестве наполнителя каменки в банной печи. Твердый камень округлой вытянутой формы. Является природным «антибиотиком» для воды. Он способен задержать и уничтожить вредные микроорганизмы. Минус в том, что такой камень сложно самому найти в природе. Хотя в строительных магазинах он встречается повсеместно.

Шунгит – горная порода, полученная в результате минеральных соединений и нефти. На вид черно-серый уголь, на поверхности осадок в виде пыли. Используется в качестве засыпки в среднем слое, возможно вместо гравия. Впитывает в себя вредные нефтепродукты и другие вещества. Минус шунгита в том, что он требует замены через некоторое время.

Геотекстиль используется вместе с другими компонентами. Обычно его стелют на дно колодца перед первым слоем камней. Так как геотекстиль – плывучий материал, его нужно прижать. За счет своей пористости он будет задерживать самые мелкие частицы грязи, а также ила.

Обратный способ

Крупнозернистый кварцевый песок. Найти его можно найти по берегам рек. Кварцевый песок имеет зерно размером до 1 мм, полупрозрачный с мелкими включениями темного цвета. Песок перед укладкой в колодец нужно промыть: уложить слой песка в емкость, залить водой, размешать, оставить на 20-30 секунд, после чего воду слить. Тяжелые крупные частицы песка за это время осядут, а остатки ила и глины останутся во взвешенном состоянии в воде. Эту процедуру можно повторить несколько раз, пока вода с песком не станет практически чистой.

Кварцевый песок для очистки колодца

Речная галька. Как и песок, встречается по берегам рек в виде камешков разного размера и цвета округлой формы. Галька – природный химически нейтральный материал, с нормальным радиационным фоном. Гальку перед укладкой в колодец так же нужно промыть под струей воды.

Галька для очистки воды

Гравий – рыхлая пористая осадочная горная порода. Зерна гравия бывают разного размера, от нескольких миллиметров до нескольких сантиметров. Гравий часто имеет примеси более твердых пород, глины или песка. Применяется также в системах дренирования. Нельзя брать гравий, использованный в других системах – из-за пористости этот материал способен накапливать различные опасные загрязнения.

Гравий для укладки в колодец

Щебень. Камни неправильной формы разного размера, добываются механическим способом. Могут быть из различных минералов. Для устройства донного фильтра подходит далеко не всякая щебенка. Строительный щебень из известняков пылит и загрязняет воду, а при длительном контакте с ней размывается. Гранитный щебень также не подходит – он имеет повышенный радиационный фон. Для донного фильтра рекомендуют брать щебень из нейтральных минералов, обладающих способностью очищать воду, например, жадеит. Приобрести его можно в магазинах, торгующих банными аксессуарами – этот камень наиболее популярен для печей-каменок.

Щебень для укладки в колодец

Шунгит, или окаменевшая нефть. Применяется в системах очистки воды для удаления из нее соединений тяжелых металлов, органических загрязнений и нефтепродуктов. Если колодец расположен вблизи предприятий или автодорог, или глубина колодца не превышает 5 метров, добавление шунгита позволит обеззаразить ее.

Камень шунгит отлично подойдет для очистки воды

Как можно улучшить структуру дна

Исходя из структуры донного грунта, рассмотренной выше, принимается решение о том нужен ли фильтр для колодца и какой будет его структура.

Схемы донных фильтров

В зависимости от порядка укладки слоев каменистых фракций различают две схемы того, как можно сделать фильтр в колодце:

  • прямая засыпка – подразумевает последовательное обустройство слоёв фильтра в колодце от большего размера элементов к меньшему, за счет чего происходит постепенное осаждение механических примесей на барьерах с различной проницаемостью, а в результате получится чистая вода;
  • обратная засыпка – при которой донный фильтр для колодца выполняется своими руками путем укладки фракций с разными размерами гранул, последовательно от мелкодисперсного материала к более крупным фильтрующим элементам.

В зависимости от характера опорной поверхности, очищающие воду, барьеры подразделяются на:

  • насыпные – представляющие собой фильтр, укладываемый непосредственно на дно колодца, без использования опорных конструкций;
  • плавающие – состоящие из деревянной конструкции, повторяющей периметр шахты и имеющий меньший, по сравнению с внутренним диаметром колодца, поперечный размер, на которую укладывается фильтр из камней для колодца на даче или в загородном владении;
  • жесткие – являющиеся нержавеющей металлической сеткой, соответствующего периметру колодца сечения, уложенной между двумя кольцами из металла или проволоки, которая фиксируется на определенном уровне от дна к стенке шахты.

Материалы для фильтра

Чтобы обустроить фильтр правильно, улучшив качество воды, а не вызвав ее загрязнения тяжелыми металлами или иными примесями, необходимо знать, чем следует засыпать дно колодца. Камни, используемые для отсыпки дна колодца, могут быть следующими:

  1. Речная галька, которая может быть найдена по берегам ручьев и горных рек, представляющая собой естественный природный материал, имеющий нормальный радиационный фон и не вступающий в химическое взаимодействие с водой.
  2. Гравий, являющийся осадочной породой, имеющей проницаемость и способной выступать в качестве адсорбента, вследствие чего многократное его использование в качестве барьера в одно- или разнотипных системах очистки недопустимо, так как избирательное поглощение является обратимым процессом.
  3. Щебень – материал, имеющий различные размеры и получаемый механическим дроблением более крупных камней различных пород, не каждая из которых подходит для фильтрации питьевой воды, некоторые в силу своей рыхлости (строительный щебень), а некоторые из-за повышенного радиационного фона (гранит). Оптимальным решением является жадеит, который можно найти в специализированных торговых точках.
  4. Шунгит, для очистки воды в колодце используется при небольшой глубине (до 5 метров) и потенциальной близости источников тяжелых металлов, органических и углеводородных загрязнений (дороги и промышленные объекты), которые он отлично адсорбирует, являясь окаменевшим аналогом нефти, способной поглощать указанные загрязнения в силу сродства химических структур.
  5. Кварцевый песок применяется в качестве самого мелкодисперсного барьера, не предназначенного для многократного применения, получаемого из смеси речного песка и воды путем многократного повторения цикла перемешивание-отстаивание (полминуты)-слив суспензии.

Структура донного барьера

Выбрав схему отсыпки фильтра для улучшения дна колодца и решив выполнить процедуру своими руками, следует учесть следующее:

  • все материалы перед укладкой должны быть фракционированы и промыты водой для удаления с поверхности загрязнений;
  • при отсыпке используется одно-, двух- или трехслойная укладка, при этом толщина каждого слоя составляет около 150 мм;
  • относительная разница размеров тех фракций, что засыпают в качества барьера на дно колодца, должна составлять 5-6 раз;
  • шунгит для колодца может применяться, как вместо гальки или гравия в многослойном фильтре, так и индивидуально, при песчаной структуре дна.

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

Крупная галька опускается в фильтрующий колодец

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра
