Датчик тяги для газового котла. Принцип работы датчика тяги газового котла, как правильно проверить и заменить

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

Как отключить датчик тяги в газовом котле

Замену датчика тяги напольного и настенного газового котла производят поэтапно. Останавливают отопительную систему, снимают корпус, демонтируют реле. Производят анализ работы термостата и, в случае неисправности, устанавливают новый.

Неисправный датчик тяги может привести к созданию воздушной пробки и обратной тяги

Отключение термореле влечет большую опасность для жизнедеятельности человека. При возникновении аварийной ситуации включение защитной функции котла невозможно. Поэтому специалисты рекомендуют в случае обнаружения поломки термореле немедленно заменять его.

Виды термостатов

Из множества видов термостатов можно выделить три самых распространенных:

стержневой. Старик среди всех термостатов, представленных на сегодняшний день покупателю. Он представляет собой трубку, которая при нагревании расширяется и давит на переключатель, а при остывании сжимается и отключает нагреватель. У данного вида есть существенный недостаток. Для поддержания постоянного уровня воды в котле, в него постоянно поступает холодная вода, взамен слитой горячей. Термостат же расположен слишком близко к тому месту, через которое вода поступает в бак, из-за этого он постоянно охлажден, вследствие чего идет постоянный нагрев, и устройство работает практически без остановки;
капиллярный термостат. От регулятора отходит тонкая трубка с жидкостью, которая изменяет структуру при нагреве воды, благодаря чему срабатывала автоматика на отключение (жидкость в капсуле расширяется и давит на мембрану, которая размыкает контакты). Соответственно, обратный процесс происходил при охлаждении воды, отдавая команду на включение нагревателя;
электронный. Еще один современный вид защитного термостата, наряду с капиллярным. Для лучшего функционирования данный вид терморегулятора взаимодействует с защитным клапаном (реле), что позволяет отключить систему, когда бак опустеет. С точки зрения безопасности, безусловно, лучший вариант.

Котлы увеличенной мощности

Отдельно стоит рассказать о то, что такое конденсационный котел. На самом деле это то же устройство, только обладает дополнительной системой забора тепла. Принцип работы конденсационного оборудования прост. Во время сгорания газа, продукты не сразу выбрасываются наружу, а заполняют специальную камеру. В ней происходит остывание до 55 градусов и появляется вода. Именно поэтому такой котел называется конденсационный.

Энергия, которая возникает в результате этого процесса, отправляется в систему отопления. Но при этом она это делает посредством работы трехходового клапана. Этот механизм простой. Он используется не часто. Элемент напоминает тройник, но при этом выполняет совсем другие функции. Принцип работы трехходового клапана прост: в нем происходит смешивание воды из системы и камеры. В результате для создания нужной температуры в помещении тратится намного меньше энергоресурсов.

За счет всего этого собранное устройство дает возможность сэкономить до 35% энергоносителя. А это является весомым показателям на сегодняшний день.

Нужно отметить, что на конденсационный котел устанавливается собственный датчик, который настраивается особенным образом. Дело в том, что на выходе температура меньше, а значит термопара будет реагировать по-другому.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

Из-за засорения дымохода;
При неправильном расчете размеров дымохода или некорректной его установки.
Если сам газовый котел был установлен неправильно;
Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Плохо нагревается вода.

Узнать всю правду о заговоре, связанном с выбором, эксплуатацией и обслуживанием газовых колонок (проточных водонагревателей) всех фирм производителей и моделей, можно .

Это случается, если сильно открыт кран с горячей водой – прикрутите вентиль.

Если не помогло и проблема осталась, скорее всего, скопилась пыль в каналах горелки или отложилась сажа на ребрах теплообменника, либо он забился накипью. Все это следует почистить. Если же причина в низком давлении газа, нужно вызвать газовую службу.

Перед процессом очистки следует выключить устройство и перекрыть газовый вентиль. Снять ручки, кожух, горелку и открутить от нее коллектор. При помощи щетки очистить пыль с поверхности горелки и коллектора. Затем влажной тряпкой хорошо вытереть коллектор и сопла. Металлической щеткой очистить пыль из внутренних каналов горелки.

После обработать мыльным раствором металлической щеткой, особое внимание уделить внутренним секциям, промыть под сильной струей воды, просушить и установить на место

Готовые варианты

В случае когда нет времени или возможности возиться с самостоятельным изготовлением стабилизатора тяги, можно приобрести готовые варианты. Одним из хороших решений, которое представлено на рынке, является продукция фирмы Darco. Ее стабилизаторы модели RCO предназначены для круглых труб дымоходов. Они крепятся к ним за счет хомутов. Монтируется такой стабилизатор тяги на самый край дымохода. С этой задачей сможет справиться каждый. Модели серии RCR потребуют установки во время монтажа всей системы или некоторой доработки. Такие стабилизаторы также крепятся хомутами, но непосредственно на выходе котла.

Разработаны также решения для дымоходов с прямоугольным или квадратным сечением. Это модели серии RCP. Они потребуют изготовления дополнительного отверстия в дымоходе и герметичного присоединения стабилизатора. При необходимости он автоматически открывает клапан для забора воздуха. Регулировка допускается в пределах от 10 до 35 Па. Еще одними представителями для накладного монтажа служат модели серии RCW. Они также подходят для кирпичных или других прямоугольных дымоходов.

Особенности эксплуатации и техника безопасности

За любыми датчиками необходим уход, чистка и контроль их состояния. Именно для этого раз в год проводится обслуживание газовой службой, с которой у вас заключен контракт. Чаще всего это фирма, устанавливавшая вам колонку. При неисправности датчика его подвергают на начальном этапе– чистке. Если поломка повторяется множество раз, раз. То требуется замена детали.

Газовые колонки – благо, но всегда необходимо тщательно следовать технике безопасности. Потому что утечка газа может обернуться непоправимой трагедией.

Датчики газовой колонки необходимо чистить и ухаживать за ними

Чтобы избежать всего этого, необходимо быть предельно внимательными и осторожными. Никогда не забывать о проверке оборудования. Не использовать неисправную колонку. Не отключать датчики системы защиты.

Датчики системы защиты газовой колонки – неотъемлемая ее часть. Благодаря им можно всегда чувствовать себя в безопасности и не беспокоиться об аварийной ситуации.

Типы датчиков контроля

Данные датчики могут быть выполнены в различных вариантах: с пластиковыми круглыми, прямоугольными или квадратными корпусами. Контакты датчика обозначены следующим образом: COM, NO и NC. Контакты для работы котла – NO (normal open) и COM. Бывают типы датчиков с закрытой контактной группой, расположенной внутри самого изделия. Но принцип работы всех датчиков идентичен.

Таким образом, при всем многообразии форм и вариантов прессостатов для газового котла, работают они схожим образом. При возникновении определенной разрежённости воздуха в камере котла, происходит замыкание контактов датчика, соединенного с платой.

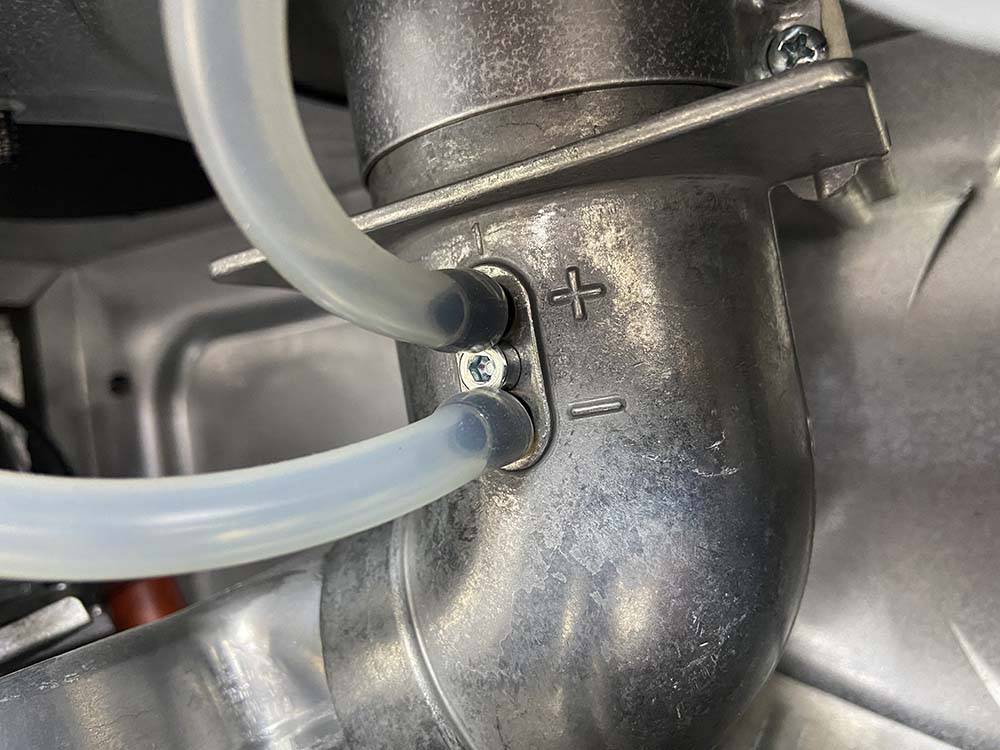

В настенном котле турбированного типа сверху расположен дуцерат для замера давления, продуцируемого вентилятором. Он имеет два контакта «+» и «-». Ещё в трубе есть приспособление для замера выходящего газа и КПД котла. В видео ниже вы можете посмотреть, как нужно замерять воздушный поток, разрежающий воздух в самой камере. Для этого необходимо подключение микроманометра к «плюсу» и «минусу». На микроманометре также имеются положительный и отрицательный полюс, подключение производим в соответствии этим данным.

Ставим котел в режим максимальной производительности (смотрите инструкцию своего котла).. Дисплей микроманометра показывает разряжение в камере котла, продуцируемое вентилятором. Если на дисплее отображается отрицательное значение, значит нужно перепроверить подключение. Т.е. минус трубки должен идти к минусу, а плюс – к плюсу. Имеем показания микроманометра 1,2 mbar. Т.е. это – давление, которое производит вентилятор в процессе эксплуатации.

Здесь проверяется давление и работа датчика тяги

Прессостат, контролирующий вентилятор газового котла, располагается в непосредственной близости к нему и соединён с ним силиконовыми трубочками. Для того чтобы увидеть принцип работы, необходимо разобрать котел.

Когда крышка с котла снята, слышен усиленный шумовой эффект. Это объясняется тем, что в котел поступает избыточное количество кислорода. При закрытой камере создаются специальные принципы работы разряженного воздуха для более бесшумной работы вентилятора. К вентилятору идет трубка из силикона. Трубка вентури снимает разряжение в вентиляторе, далее идет связь с устойством для осуществления контроля.

Если датчиком тяги будет зафиксирован недостаток или отсутствие тяги, котел переходит в режим блокировки. Горелка не будет функционировать до тех пор, пока в трубке не будет создано отрицательное давление для того, чтобы котел мог работать. При искусственном создании отрицательного давления при помощи рта, последует включение горелки. Цикл контроля происходит всегда и при малейшем понижении или исчезновении тяги, работа котла будет прекращена.

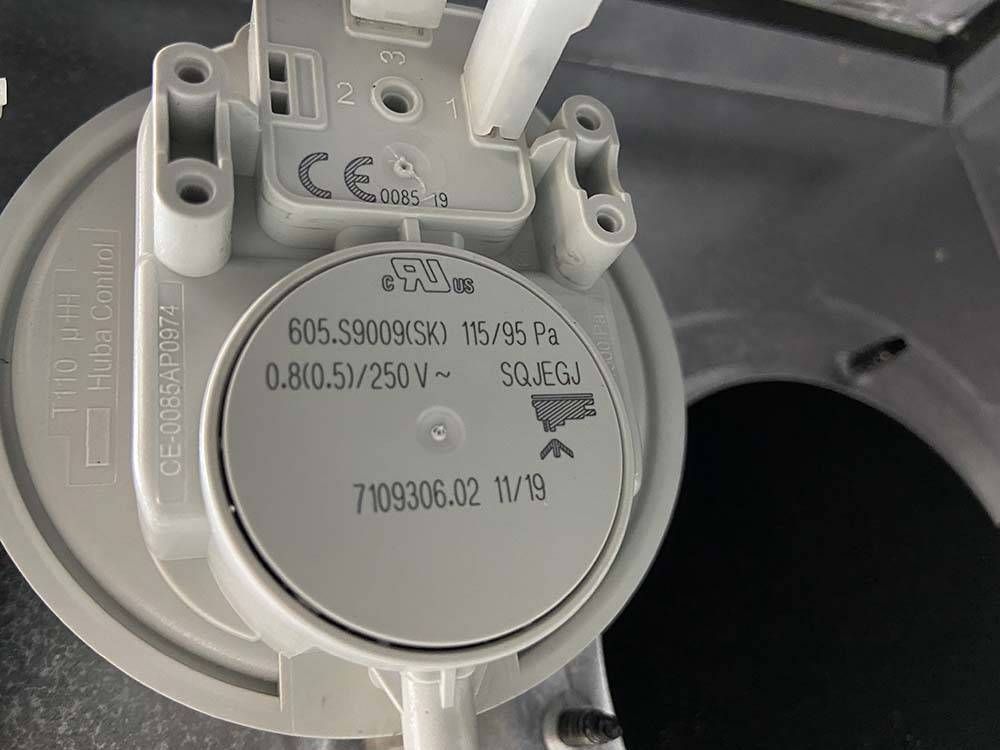

На корпусе датчика тяги газового котла есть надпись с коэффициентом давления, при котором он будет включаться. В рассматриваемом варианте – 52/42. При создавшемся давлении в 52 Па, замыкаются контакты и посредством запускающего механизма в электронной плате, происходит включение горелки. Второе число 42 означает то давлении, ниже которого будет происходить размыкание контактов. Т.е. в данном примере контакты смыкаются при 52 Па, а размыкаются при 42 Па.

Обратите внимание на показатели давления

Здесь можно использовать и другие релейные варианты давлений. Допустим, с показаниями 60/47 Па. При небольшом отличии от заводского варианта, тоже вполне подходящий вариант. Желательно использовать прессостаты на то же давление или же более пониженное. К примеру, прессостат марки Ariston можно рассматривать, как рабочий вариант.

Инструкция по эксплуатации

Чтобы не разочароваться в приобретенной газовой колонке, необходимо определиться с подходящей моделью. Первое, от чего нужно отталкиваться – это мощность, расчет которой производится с учетом особенностей помещения и потребностей в воде. Выбирая между моделями со стальным или чугунным теплообменником, имейте в виду, что чугунные не потребуют скорого ремонта и в них обнаруживается меньше неисправностей со временем. Владельцы и специалисты в своих отзывах отмечают, что на начальной стадии эксплуатации при запуске могут появиться капельки воды из-под днища теплообменника. Это конденсат, который исчезает после прогрева всей системы. При последующих попытках включить систему отопления этого уже наблюдаться не будет.

О том, как подключить газовый котёл, вы можете узнать из видео ниже.

Создание собственной системы отопления позволяет существенно сократить расходы на обогрев и подачу горячей воды.

Для владельцев частных домов это еще и возможность самостоятельно определять время начала и завершения отопительного сезона, регулировать режим обогрева по своим ощущениям и предпочтениям, а не по условиям эксплуатации общественных сетей.

Кроме того, постоянно растущие тарифы ЖКХ вынуждают искать альтернативные пути решения проблем с теплоснабжением жилья.

Для создания автономных отопительных систем используются разные типы котлов, но наиболее эффективными считаются газовые агрегаты.

Рассмотрим один из образцов отечественного теплотехнического оборудования, представляющий серьезную конкуренцию европейским моделям — газовый котел Сиберия.

Можно ли отключить

При постоянном отключении у многих может появиться мысль о полном его демонтаже, закоротив клеммы вместо датчика. Но делать это проивопоказано ни при каких условиях. Если прибор отключается, то этого говорит в первую очередь о неудовлетворительных тяговых показателях.

Нестабильное движение уходящих газов в котле приводит к разворотам тяги, что приводит к попаданию вредных газов в помещение и начинает чувствоваться запах гари. Отключение может спровоцировать и обратная тяга: появляется воздушная пробка в дымоходной трубе, и газы идут обратно.

Это отчасти происходит и из-за плохой теплоизоляции трубы. Безусловно, использование датчика предусматривает его отключение, но нужно понимать опасность этого и отсутствие защиты при аварии. Поэтому отопительное оборудование нельзя использовать без таких датчиков.

Принцип работы датчика

Газовый котел работает за счет сжигания голубого топлива. Естественно, при этом выделяются продукты горения. Если они будут попадать в помещение, то это чревато тяжелым отравлением всех жильцов дома, вплоть до летального исхода. Поэтому конструкция колонки предусматривает подсоединение к дымоходу, через который и происходит вывод всех вредных веществ на улицу.

Естественно, для качественного отвода вентиляционная шахта должна обладать безупречной тягой. Но бывает так, что происходит какое-то нарушение — например, дымоход может забиться мусором или сажей. Если в подобной ситуации котел будет упорно продолжать сжигать топливо, то продукты горения неизбежно пойдут в дом.

Чтобы это предотвратить, в конструкцию газового котла входит такой элемент, как датчик тяги дымохода. Он располагается в том месте, которое находится между вентиляционным каналом и корпусом оборудования. Разновидность датчика зависит от типа котла:

в котле с открытой камерой сгорания защитный датчик — это металлическая пластина, к которой подсоединен контакт. Эта пластина и есть тот индикатор, который отслеживает повышение температуры. Дело в том, что нормально выводящиеся газы обычно нагреты до 120–140 градусов. Если же отток нарушен, и они начинают скапливаться, то это значение повышается. Металл, из которого сделана пластина, реагирует на подобную ситуацию и расширяется. Прикрепленный к элементу контакт смещается и перекрывает клапан, отвечающий за подачу газа. Таким образом, процесс горения прекращается, а вместе с этим предотвращается и поступление новой порции вредных веществ;
в котле с закрытой камерой сгорания отвод продуктов осуществляется по коаксильному каналу, при этом используется вентилятор. Датчик в данной случае представляет собой пневмореле с мембраной. Реагирует он не на температуру, а на скорость потока. Пока она в пределах допустимого, мембрана изогнута, а контакты находятся в замкнутом положении. Когда скорость потока становится слабее, чем нужно, мембрана выпрямляется, контакты размыкаются, и это приводит к перекрытию клапана подачи газа.

Как видите, если датчик тяги срабатывает, отключая газовую колонку, это означает какие-то неполадки в работе оборудования. Например, это может быть:

изначально некачественная тяга. Это первая и главная причина, по которой может срабатывать датчик. Как правило, данное явление связано с неправильным монтажом вытяжной конструкции. Если продукты сгорания плохо вытягиваются, то это представляет опасность для всего живого в доме;
обратная тяга. Это явление происходит при образовании в дымоходе воздушной пробки. Газы, которые в норме должны продвигаться до самого верха трубы и выходить затем наружу, не могут преодолеть это препятствие и возвращаются назад, наполняя собой помещение. Эффект обратной тяги может возникнуть в том случае, если теплоизоляция дымохода сделана очень плохо. Перепад температур и приводит к образованию воздушных пробок;
засорение дымохода. Неопытным хозяевам может показаться, что труба, выходящая на крышу, просто не может ничем забиться. На самом деле, есть немало факторов, которые влекут за собой образование засора. Первый из них — это птицы. Они могут вить гнезда на трубе, которые затем падают вниз. Да и сами пернатые нередко умудряются застрять в дымоходе, а затем гибнут там. Кроме птиц, следует учитывать еще и возможность попадания, например, листьев, а также отложение сажи на внутренних стенках трубы. Если дымоход засорен, интенсивность тяги становится слишком низкой, и выход здесь только один — прочистка;
сильный ветер. В случае неправильного расположения трубы порывы могут попадать в нее и задувать горелку. Естественно, в таких случаях датчик перекрывает подачу топлива. Чтобы избежать подобной опасности, необходимо приобрести и установить стабилизатор.

Проверка работоспособности

Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.

Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:

Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.

Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования. Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы)

Важно периодически проверять исправность датчика тяги котла

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

Конструкции, оснащённые простым дымоходом (с естественной тягой).
Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.

Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

контакт COM;
нормально открытый (NO);
нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.

Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Разновидности

Газовые клапаны для котла классифицируются по ряду критериев. Первым из которых является количество входов. Исходя из этого показателя выделяются следующие виды клапанов:

p, blockquote 7,0,0,0,0 —>

Двухходовые. Они представляют собой конструкции, имеющие два отверстия — входные и выходные. Основное их применение — блокировка подачи, либо открытия потока рабочей среды трубопровода.
Трехходовые. В таких механизмах предусмотрены одно входное и два выходных отверстия. Такие клапаны выполняют запорно-регулирующую и перенаправляющую функции.
Четырехходовые. В таких газовых клапанах присутствуют четыре отверстия: три выпускных, одно входное. По своей работе они схожи с трехходовыми клапанами, только благодаря еще одному дополнительному входу, сфера их применения немного расширена.

Следующая классификация — это тип управления клапаном:

p, blockquote 8,0,0,0,0 —>

Механизмы с ручным управлением. Представляют собой простые конструкции, затвор которых начинает работать в момент, когда поворачивается управляющее колесо либо рычаг. Главные отличительные особенности таких клапанов — высокая надежность и низкая цена.
Электромагнитные клапаны. Благодаря тому, что в их конструкцию входит электрический привод, они могут функционировать в автоматическом режиме. Обычно такие устройства применяются в промышленных газопроводах, на теплосетях и производственных линиях.

Газовый отсечной электромагнитный клапан с ручным взводом Seitron

В свою очередь, электромагнитные газовые клапана классифицируются исходя из положения затвора, которое он принимает, в случае, когда отключается электричество:

p, blockquote 9,0,0,0,0 —>

Нормально открытые. Такие клапаны при отключении электричества переходят в открытое положение, таким образом обеспечивают свободное движение рабочей среды в трубопроводе.
Нормально закрытые. Когда отсутствует подача электроэнергии, затвор принимает закрытое положение и перекрывает поток газа в системе.
Универсальные клапаны. Подобные механизмы, при отключении подачи электричества, остаются в том же положении, в котором они находились до этого.

Также, исходя из функционального предназначения, выделяется два вида клапанов.

p, blockquote 10,0,0,0,0 —>

Так, например, обратный газовый клапан: такие устройств предназначены для защиты трубопровода от циркуляции рабочей среды в обратную сторону. Благодаря особенностям конструкции механизма, где задействован обратный клапан, имеется возможность пропускать ток исключительно в заданном направлении. В этом заключается принцип его функционирования.

p, blockquote 11,0,0,0,0 —>

Основное предназначение обратного клапана — защита трубопровода. Обычно такие устройства монтируются возле самого газового оборудования: баков для хранения, перекачивающих насосов, колонок, газовых котлов и редукторов , т.к. именно так обратный клапан не позволяет пламени направляться в сторону приборов.

p, blockquote 12,0,0,0,0 —>

Газовый предохранительный клапан отвечает за те же процессы, что и обратный клапан. Он представляет собой защитное устройство, который не позволяет возникать аварийным ситуациям из-за резких перепадов давления в системе.

p, blockquote 13,1,0,0,0 —>

Данные клапаны в автоматическом режиме перекрывают подачу газа в ситуациях, когда давление рабочей среды вышло за пределы нормы или же, наоборот, не дотягивает до нее.

p, blockquote 14,0,0,0,0 —>

Многие пользователи часто прибегают к установке на предохранительный запорный клапан терморегулятора, измерителя загазованности воздуха, датчика давления рабочей среды.

p, blockquote 15,0,0,0,0 —>

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Виды термопары

Само по себе устройство нельзя назвать сложным. Термопара – часть оборудования, которую можно даже изготовить самостоятельно. Главное правильно подобрать компоненты. Это устройство имеет несколько основных разновидностей:

Тип E. Прибор, как и другие создан из двух металлических пластин: константан и хромель. Такое сочетание позволяет измерять температуру в диапазоне от -50 до 740 градусов по Цельсию
Тип J. Эта термопара вместо хромеля имеет железную пластину. Сочетание позволяет производить замеры от -40. Но при этом устройство стало более чувствительным к изменениям.
Тип K. Данная термопара считается самой распространенной, так как компоненты изготовлены из алюминия и хромеля. Это дает возможность значительно расширить температурный диапазон: от -200 до 1350. При этом устройство имеет максимальную чувствительность. Нужно отметить, что длительность эксплуатации напрямую зависит от условий использования. Так, например, хромель при постоянном контакте с углекислым газом покрывается зеленой ржавчиной, что быстро выводит его из строя.

Причины срабатывания датчика тяги

Причины нарушения тяги, вызывающие срабатывание датчика, в основном связаны с ошибками, допущенными ещё на стадии монтажа системы дымоудаления:

отсутствие стабилизатора тяги, защищающего от задувания порывов ветра;
неправильная установка дымохода или неточные расчёты размеров шахты;
частое засорение дымохода, что говорит о необходимости защитного колпака;
несвоевременная чистка датчика от сажи, образующаяся при сжигании СУГ.

Каждая торговая марка производит котлы особой конструкции, поэтому об универсальности защитных элементов говорить не приходится. Если необходимо заменить этот контролёр, то искать замену следует у той же фирмы, что и сам газовый агрегат. Причём он должен полностью соответствовать рабочим характеристикам.

Приблизительная стоимость датчиков тяги для популярных моделей котлов:

Серия котла	Код/артикул	Подходящие модели	Цена, руб.
Vaillant atmoTEC	0020039083	Pro VU200/3-5, 240/3-5, 280/3-5 и Plus VUW 200/3-3, 200/3-5, 240/3-3, 240/3-5, 280/3-3, 200/3-5	1 900–3 200
BAXI atmoMAIN	600870	DIGIT 240i, 24 I BSE и 24I BSB	1 200–1 800
Vaillant turboTEC	0020041905	Pro VUW INT 202, 242, 282/3-3 и Plus VUW INT 202, 242, 282, 322, 362/3-5	2 400–3 100
BAXI turboSLIM	721890400	1.230 Fi, 1.300 Fi и 2.300 Fi	2 800–3 400

Как видно из таблицы покупка оригинальных деталей потребует довольно весомых вложений. Тем не менее, экономить и брать китайский аналог не стоит: несмотря на то, что они в 5–10 раз дешевле, у них и качество соответствующее, что в дальнейшем может негативно сказаться на безопасной эксплуатации котла.
