Рекуператор воздуха: что это?

Типы конструкций рекуператоров

Принцип действия рекуператора отличается в зависимости от технических особенностей устройства теплообменника.

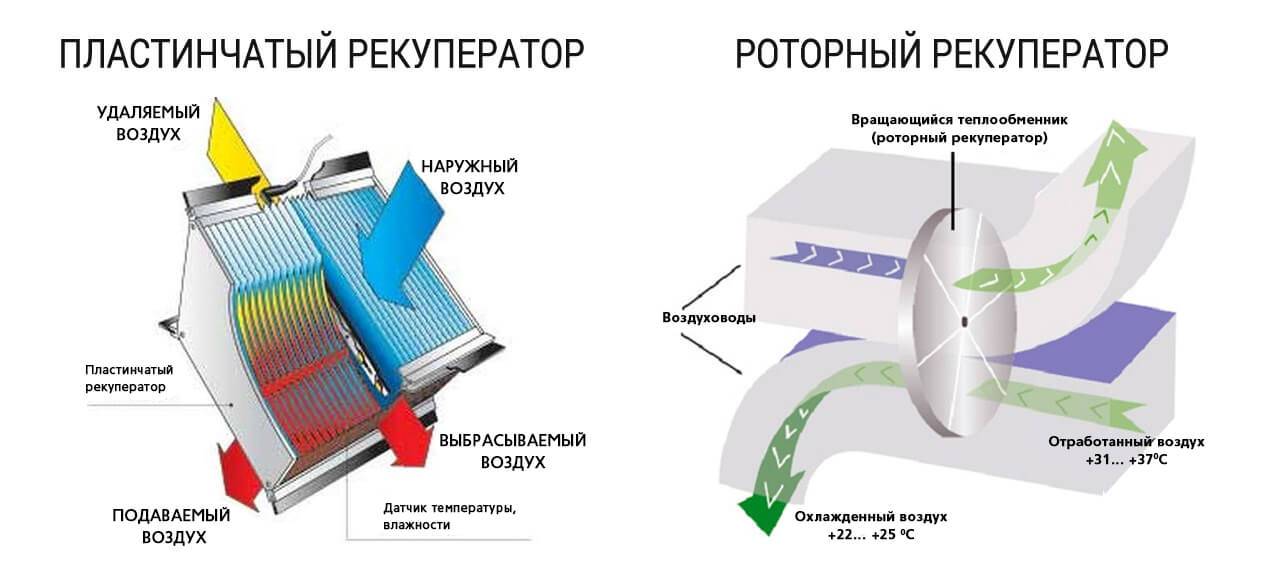

Пластинчатая конструкция

Состоит из пакета пластин, изготовленных из хорошо проводящего тепло алюминия или стали. Воздух с повышенной температурой отдаёт тепловую энергию пластинам теплообменника и нагревает их поверхность. Холодные воздушные массы поглощают тепло и нагреваются. В конструкции устройства отсутствуют подвижные элементы, что значительно повышает надёжность работы. Популярен благодаря низкой стоимости и высокой эффективности. Коэффициент полезного действия рекуператора достигает 65%. Пластинчатый рекуператор положительно зарекомендовал себя в вентиляционных системах частных домов и современных коттеджей.

Пакет с пластинами расположен в герметичном корпусе

Устройство роторного типа

Конструктивной особенностью этого рекуператора является цилиндрический барабан теплообменника, изготовленный из гофрированных стальных элементов. Соосно барабану расположен приточно-вытяжной вентилятор, обеспечивающий циклическое движение нагретого и охлаждённого воздуха. При вращении теплообменника происходит эффективный обмен тепловой энергией воздушных потоков и частичный возврат влаги в помещение. Рекуператор роторного типа оборудован электронной системой, автоматически изменяющей частоту вращения ротора. Это позволяет регулировать интенсивность тепловой отдачи и обеспечивать КПД устройства до 87%. Роторные рекуператоры отличаются повышенной ценой и используются на промышленных предприятиях.

Схема работы роторного рекуператора

Трубчатое исполнение

Популярность устройств этого типа обусловлена простотой конструкции и низкими затратами, связанными с самостоятельным изготовлением. Принцип обмена тепловой энергии воздушных потоков аналогичен рекуперации в пластинчатых теплообменниках. В трубчатой конструкции устройства воздух циркулирует по коаксиальным трубам. Внешний воздух поглощает тепло от стенок труб, нагретых выходящими из помещения воздушными массами. Трубчатые рекуператоры устанавливают в квартирах и частных домах.

Рекуператор трубчатого типа с коаксиальными трубами

Рециркуляционный теплообменник

В конструкции этого типа в качестве посредника, осуществляющего передачу тепловой энергии, используется жидкость. Это значительно усложняет конструкцию. Устройство включает два теплообменника. Один, наполненный антифризом или обычной водой, устанавливается на вытяжной магистрали вентиляции, а другой — на всасывающем канале, по которому поступает внешний воздух. Нагретая жидкость отдаёт тепло массам воздуха. Сложная конструкция устройства с принудительной циркуляцией теплоносителя ограничивает сферу её применения. Коэффициент полезного действия соразмерен КПД рекуператора пластинчатой конструкции.

Рециркуляционный рекуператор состоит из отдельных блоков, соединённых магистралями

Крышный рекуператор

Этот вид оборудования имеет КПД до 68% и представляет собой промышленную установку, применяемую в системах подачи воздуха торговых центров и производственных помещений. Такая система рекуперации отличается низкими затратами по обслуживанию, а специфика установки позволяет сэкономить пространство в области потолка, что актуально для производственных цехов и торговых центров. Особенности конструкции крышного рекуператора не позволяют использовать его в системах подачи воздуха квартир и частных домов.

Крышный рекуператор. Вид с улицы

Типы рекуператоров

Важным вопросом при выборе рекуператора также является его тип. Эти устройства бывают нескольких типов, чаще всего различаются типом теплообменника. Исходя из этого, можно выделить следующие:

Рекуператор с перекрестно-поточным теплообменником — воздух, поступающий из помещения снаружи, проходит между двумя параллельными пластинами, образующими туннели. Рекуператор с перекрестно-проточным теплообменником является наиболее простым в использовании и чаще всего выбирается пользователями. Однако он имеет низкий КПД, достигающий максимум 70%. Рекуператоры также не очень устойчивы к низким температурам.

Рекуператор с противоточным теплообменником — работает аналогично модели с поперечным потоком, но воздух от двух источников течет в туннелях, расположенных рядом друг с другом. В результате теплый воздух нагревает прохладный воздух. Рекуператоры с противоточным теплообменником также более эффективны, чем версии с поперечным потоком. Он может достигать более 90%.

Рекуператор с роторным теплообменником — также известный как барабанная модель. Теплообменник подвижен, и часть воздуха из двух источников смешивается внутри устройства. Барабанные рекуператоры используются в основном в крупных коммерческих зданиях, реже в частных домах. Они отличаются высоким КПД, превышающим 90%, и устойчивостью к низким температурам.

Настенный рекуператор — монтируется в стене, не требует подключения к распределительной системе. В основном он используется для улучшения вентиляции только в одном выбранном помещении.

Если вам интересно, какой рекуператор лучший, проверьте, оборудована ли модель байпасом. Его задача — перенаправить воздушный поток, чтобы он не попал в теплообменник. В результате тепловая энергия не рекуперируется. Воздух, вдуваемый в комнату, имеет температуру, аналогичную температуре снаружи. Обводной канал полезен летом, так как он сохраняет прохладу в дома. В настоящее время многие модели рекуператоров имеют автоматический байпас. Пользователь устанавливает только заданную температуру и, в зависимости от преобладающих условий, система направляет воздушный поток в теплообменник или нет.

Система антифриза

Для правильной работы рекуператора в любых условиях, в том числе при низких температурах, необходима соответствующая система защиты от замерзания. Он защищает от мороза и защищает теплообменник. Некоторые модели могут быть дополнительно укомплектованы нагревателем, поддерживающим процесс рекуперации тепла.

Управление рекуператором

Выбирая себе рекуператор, также стоит обратить внимание на то, как управляется прибор. Самым популярным решением является прилагаемый к комплекту пульт дистанционного управления, позволяющий управлять системой. Современными моделями рекуператоров можно управлять с помощью приложения на мобильном устройстве. Сенсорная панель с большим дисплеем — тоже хорошее решение

Устройство рекуператора

Достаточно сложно в двух словах объяснить, как устроен рекуператор. Производители различных торговых марок по-разному решают проблему возврата тепла и принципы воздухозамещения для частного дома они предлагают различные.

  • Одна из основных идей теплообмена состоит в том чтобы максимально приблизить приточный и вытяжной потоки воздуха, на встречном или перекрестном противотоке, оставив между ними тонкую разделеляющую прослойку материала с большой теплопроводностью. Такое устройство создает идеальные условия для теплообмена, который происходит между холодной приточкой и теплым вытяжным потоком;
  • Для передачи тепла могут использоваться воздухопроводящие керамические каналы из материала с большой тепловой инерцией. Такая теплообменная вентиляция работает циклично. Рекуператор как бы дышит, нагревая теплообменник на вытяжной фазе цикла и отдает тепло уличному воздуху на фазе притока;
  • Теплообменником может выступать система из двух радиаторов, соединенных трубопроводом, по которому циркулирует жидкость. Одна радиаторная решетка устанавливается на входе, другая на вытяжном канале. Для теплообмена необходим циркуляционный насос.

Существуют и другие устройства рекуперации о которых речь пойдет ниже.

Разновидности и особенности рекуператоров для частного дома

Теплообменник в пластинчатом рекуператоре имеет вид металлических пластин

Стандартный рекуператор для частного дома состоит из основы с патрубками, вмонтированными вентиляторами, теплообменными кассетами и фильтрами. Если в нем находится единственный тепловой обменник, приточный и вытяжной воздух внутри будет обмениваться теплом сквозь тонкие стенки. При наличии двойного теплового обменника в первом вытяжной поток отдает энергию промежуточному носителю, во втором — промежуточный передает его приточному. Чтобы выбрать подходящий вариант, нужно знать, по какому принципу работает каждый из четырех видов приборов.

Пластинчатый

Пластинчатые приборы используют в приточно-вытяжных системах моноблочного типа. Это устройства, в основе которых лежит пластинчатый тепловой обменник без движущихся частей, воздух перемещается по его каналам во время работы, потоки чередуются между собой. Выходной и входной потоки ограждены пластинами их алюминия, через которые осуществляется нагрев. Такие приборы сконструированы с целью максимизировать площадь контакта с потоками. Именно за счет этого эффективность теплообмена и рекуперации тепла в них находится на высоком уровне.

Роторный

Роторный рекуператор

Роторные приборы считаются наиболее эффективными по сравнению с аналогами. Их конструкция представляет собой колесо либо ротор, вращательная ось которого соответствует движениям воздуха по линиям. Половина такого колеса расположена на участке вытяжного потока, а вторая половина находится в области приточного потока. Сам ротор состоит из пластинок, скрепленных друг с другом, через них воздух свободно проходит во время работы. Воздушный роторный рекуператор вначале вступает в контакт с вытяжным потоком, нагревающим колесо. После его часть поступает в область приточного потока, там она нагревается и передает полученное тепло. Затем часть колеса снова оказывается в зоне вытяжного воздуха, цикл закрывается.

Водяной

Обычный водяной рекуператор воздуха подходящий для частного дома, работает на воде, используемой с целью передачи тепла. Принцип его функционирования можно сравнить с работой котла, замененного на тепловой обменник и встроенного в вытяжку. В роли радиатора в этом приборе выступает специальный элемент, предназначенный для входящего потока снаружи. Вода нагревается в тепловом обменнике и отдает тепло в дополнительном элементе. Такие рекуператоры считаются недостаточно энергоэффективными, но при этом стоят дешевле мощных аналогов и работают по простой схеме.

Для крыши

Рекуператор для крыши в схеме общей вентиляции дома

Приборы вентиляции для крыш используют с целью фильтрации, прогрева и подачи воздуха внутрь объекта. Температура воздушных потоков в них регулируется за счет охладительного элемента либо канального нагревателя. Поток воздуха проходит частично или полностью сквозь пластины прибора. Подобные системы ставят на перекрытиях кровли при помощи проделанных в крышах отверстий. Рекуператоры этого типа помогают забирать переработанный воздух, собранный под потолком, и выталкивают его в атмосферу, передавая тепло входящему потоку. Воздух подается под потолок или направляется в основную зону.

Прибор для крыши также может быть частью общей вентиляционной схемы, в таких ситуациях его указывают в чертежах. Это устройство отличается простотой в обслуживании и представлено в нескольких вариантах. Они различаются по мощности и измеряются объемом проходящего сквозь них воздуха. В основе прибора лежит конструкция каркасно-панельного типа, сделанная из профилей алюминия с толщиной листов до 0,2 мм. Стенки его основы дополняют минеральной ватой для изоляции, также такие рекуператоры укомплектовываются водяными, газовыми и электрическими секциями.

Особенности самостоятельного изготовления

Наиболее простым в изготовлении является пластинчатый рекуператор. Делается он так:

  1. Из листового материала нарезаются квадратные пластины размером от 30х30 см. Чем более крупными будут пластины, тем более эффективным получится рекуператор. Лучше всего пластины вырезать из меди, пищевого алюминия или оцинкованной стали. Также можно применить фольгу или бумагу, но рекуператор из таких материалов может жужжать.
  2. Далее собирают кассету, укладывая пластины одну над другой с размещением между ними по краям двух прокладок. Стороны, на которых лежат прокладки, чередуют: в одном зазоре они лежат слева и справа, в следующем — спереди и сзади. Прокладки можно вырезать из технической пробки, также в этом качестве может использоваться резиновый шнур. Толщина прокладки должна составлять примерно 3 мм. В качестве клея следует использовать герметик на нейтральной основе. Высота кассеты, то есть количество зазоров между пластинами, подбирается так, чтобы воздух (его расход должен быть известен) двигался через рекуператор со скоростью 1 м/с.
  3. Изготовив кассету, нужно сделать корпус для нее. Это квадратный в плане ящик, у которого длина стороны равна диагонали пластин, из которых состоит кассета. В дальнейшем ящик будет утепляться, поэтому его сразу можно изготавливать из пенопласта.
  4. В противоположных боковых стенках корпуса нужно сделать по два выреза, к которым затем присоединяются фланцы.
  5. Кассета укладывается в ящик с поворотом на 45 градусов, то есть при взгляде сверху будет виден ромб, вписанный в квадрат.
  6. После этого корпус накрывается крышкой.

К фланцам подсоединяются воздуховоды. При этом нужно учитывать, что движение воздуха в рекуператоре является перекрестным: если приточный воздуховод на одной стороне подсоединен справа, то на противоположной он должен подсоединяться слева.

Принцип рекуперации воздуха

Чтобы понять достоинства и плюсы от использования рекуперационных теплообменников, сначала необходимо разобраться в самой сути их работы. В дословном переводе с латинского рекуперацией называют «возврат использованного, потраченного».

Именно эффект возврата энергии используется в климатических устройствах данной конструкции. Проходящие сквозь блок воздушные потоки обмениваются между собой тепловой энергией, позволяя впоследствии кондиционеру поддерживать комфортную температуру, затрачивая меньше энергии. В особо холодные дни это позволяет заметно сэкономить на обогреве помещения.

Пример: температура воздуха на улице достигла отметки в минус 20 Со. Для комфортного самочувствия жителей кондиционер должен создать в помещении температуру хотя бы на уровне + 25 Со. Разницу температур подсчитать несложно – 45 градусов по Цельсию. Конечно, какая-то часть воздуха нагреется благодаря теплоемкости стен, мебели, теплообмену между приходящим и выводимым потоками. Но все равно кондиционеру потребуется значительное количество энергии для поддержания комфорта.

Пластинчатый и любой другой рекуператор выбранной конструкции позволяет вывести точку соприкосновения холодного и теплого воздуха за пределы помещения. Устройство проводит активный теплообмен между ними, позволяя привходящему потоку свежего воздуха достичь более комфортного значения температуры, нежели изначальное.

Как сделать пластинчатый рекуператор своими руками?

Поскольку расценки на подобное оборудование начинаются от 300-400 $, а само устройство — сравнительно простое, его можно сделать самостоятельно.

Сначала надо рассчитать и найти материал. Список нужных элементов:

  1. Лист оцинкованной стали, толщиной 0.5-1.5 мм, общей площадью около 4 м² — для создания пластин. Для удобства работы можно брать отдельные листы прямоугольной или квадратной формы, площадью около 1 «квадрата».
  2. Рулон технической пробки, толщина слоя 2 мм — в качестве прокладки, для создания зазоров. Вместо пробки можно взять пластик, оргстекло или деревянные рейки.
  3. Любой утеплитель — фольгированная минеральная вата или пенопласт, толщиной около 5 см. Удобнее и безопаснее работать будет с пенопластом.
  4. Металлические уголки.
  5. Любой листовой металл / лист МДФ / листовой пластик — для корпуса.
  6. Силиконовый герметик, клей.
  7. Пластиковые фланцы, 4 штуки — для крепления подведенных воздуховодов. Диаметр их должен быть таким же, как диаметр вентиляционных каналов, которые будут подводиться.
  8. 1 трубка небольшого диаметра — для отвода конденсата.
  9. Болгарка.
  10. Крепежи.

Пошагово этапы работы рассмотрим ниже.

Сначала создается самодельный теплообменник:

  1. Нарезается около 70 квадратных листов, сторона — 20-30 см. Обязательный нюанс: все пластины должны быть одинакового размера, ровными, без заусенцев и погнутостей. Для этого удобнее всего разрезать листы заготовок на несколько штук, сложить их стопкой и резать так.
  2. Нарезаются прокладки — тонкие полоски длиной в сторону пластины. Их понадобится более 200 штук.
  3. Берется пластина, и на одну ее сторону приклеивается 3 полоски: 2 по двум противоположным краям и 1 по центру (параллельно остальным).
  4. Берется вторая пластина, на любую ее сторону точно так же приклеиваются 3 полоски.
  5. Вторая пластина поворачивается относительно первой так, чтобы прокладки на них располагались перпендикулярно друг другу.
  6. Прокладки второй пластины промазываются клеем и прижимаются к свободной стороне первой пластины.
  7. Берется третья пластина, на любую ее сторону приклеиваются 3 полоски.
  8. Третья пластина поворачивается, как первая (по расположению полосок), и клеится сверху второй.

У нас получились 3 пластины, склеенные друг с другом с одинаковым зазором друг между другом. Поскольку зазор создается за счет тонких полосок — между этими полосками остается свободное пространство — именно через него и будет проходить воздух.

Поскольку отверстия между 1 и 2 пластиной «смотрят» в одну сторону, а зазоры между 2 и 3 — в другую (перпендикулярную первой), воздушные потоки будут проходить по разным воздуховодам, не перемешиваясь.

Дальше по такому же принципу (каждая следующая пластина «поворачивается» на 90° относительно предыдущей) пластины собираются друг на друга в полный блок.

Собранный пластинчатый теплообменник

Чтобы пластины надежнее скрепились между собой, на время высыхания сверху получившегося блока можно уложить какой-нибудь груз. После этого готовая кассета дополнительно скрепляется уголками.

Затем собирается корпус:

  1. Из материала, который вы выбрали для корпуса, д елается квадратный ящик. Высота и длина корпуса должна равняться диагонали блока, ширина корпуса — равняться высоте блока.
  2. Я щик изнутри утепляется.
  3. Все стыки и зазоры промазываются герметиком — чтобы создать полную герметичность конструкции.
  4. На 2 стенках друг напротив друга вырезаются по 2 отверстия (для подвода воздуховодов).
  5. К репятся пластиковые фланцы — для подводящих воздуховодов.

Почти собранный самодельный рекуператор

Далее — кассету помещают внутрь коробки:

  1. В нижней части коробки, по центру, вырезают отверстие небольшого диаметра — для отвода конденсата.
  2. Внутрь корпуса укладывается блок пластин. Ставить его надо вертикально — чтобы конденсат собирался внизу, и мог удаляться через отвод.
  3. Отмечается место расположения блока, после чего блок достается.
  4. По отметкам крепятся уголки — они будут играть роль направляющих, чтобы плотно фиксировать кассету внутри корпуса и по необходимости — доставать ее.
  5. Проверяется герметичность между кассетой и стенками корпуса. Если где-то есть зазор — в этих местах нужно добавить утеплителя.

Самодельный рекуператор готов — теперь устройство можно подключать к системе вентиляции.

Загородное современное жилье обустраивается всеми благами цивилизации, и большую роль в этом играет вентиляционная система. Именно она несет ответственность за оптимальный и полезный для здоровья микроклимат в помещении. Сэкономить на энергоносителях и обеспечить благоприятную атмосферу поможет созданный своими руками рекуператор.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Как сделать трубчатый коаксиальный рекуператор своими руками

Владельцы квартир часто выбирают для самостоятельного изготовления и монтажа трубчатый коаксиальный рекуператор, считая его конструкцию более простой. Технология самостоятельного изготовления теплообменника не слишком трудоёмка и требует элементарных навыков работы с инструментом.

Трубчатая коаксиальная конструкция — плюсы и минусы

Трубчатый рекуператор с коаксиально расположенными оболочками выгодно отличается:

  • повышенным до 65–70% коэффициентом полезного действия;
  • отсутствием подвижных частей;
  • компактной конструкцией;
  • доступностью материалов для самостоятельного изготовления;
  • простотой изготовления;
  • лёгкостью установки;
  • возможностью работы без дополнительного электрооборудования.

Второй рекуператор, который достаточно просто изготовить своими руками, трубчатый

У коаксиального рекуператора имеются и недостатки:

  • невозможность изменения влажности в помещении;
  • зависимость эффективности работы устройства от длины коаксиальных труб.

Необходимые материалы

Для самостоятельного изготовления трубчатого рекуператора понадобятся материалы, приобрести которые можно в любом специализированном магазине:

  • пластиковая труба диаметром 16 см, применяемая для канализации;
  • переходники с диаметра 16 см на 10 см, используемые в качестве разветвителей;
  • гофрированная труба диаметром 10 см, изготовленная из алюминия;
  • вентилятор с посадочным размером, соответствующим диаметру трубы.

Приобретая материалы для изготовления рекуператора, помните, что длина канала определяет КПД устройства. Для повышения интенсивности работы можно установить небольшой вентилятор, улучшающий циркуляцию воздуха.

Изготовление трубчатого рекуператора

Для самостоятельного изготовления устройства предварительно разработайте схему трубчатого рекуператора — это поможет избежать ошибок при сборке.

При изготовлении учитывайте движение потоков воздуха

Выполняйте работы, соблюдая последовательность операций:

  1. Отрежьте заготовку пластиковой трубы необходимого размера, являющуюся корпусом теплообменника.
  2. Упакуйте алюминиевую гофру внутри пластиковой трубы, обеспечив её максимальное растяжение.
  3. Закрепите в торцах магистрали переходники, соединив с ними гофрированную трубу.
  4. Обеспечьте герметичность крепления гофрированной трубы к патрубкам переходников.
  5. Соедините приточную магистраль к свободным патрубкам переходного элемента.
  6. Состыкуйте коаксиальный теплообменник с вентилятором. Это улучшает прохождение воздушного потока по гофре.

Предложенная схема сборки обеспечит эффективный теплообмен между стенками гофры и внешней трубой коаксиального рекуператора.

Другие виды рекуператоров

Существуют иные разновидности теплообменников, работающих по схожему принципу:

  • роторные,
  • водяные,
  • крышные,
  • трубчатые,
  • камерные,
  • с промежуточным теплоносителем.

Роторные устройства занимают второе место по популярности среди рекуператоров благодаря сходному принципу работы. Разница состоит лишь в том, что вместо пластин используется барабан, который вращается для совершения теплообмена в камере (воздушные массы поочередно проходят сквозь рекуператор).

Принцип работы заключается в следующем: вытяжной канал служит для забора тепла из воздушных масс и передачи их далее в приточный воздухоток для охлаждения.

Преимущества роторных изделий:

  • небольшие габаритные размеры – пригоден для установки на стенах любых строений, не требует дополнительного пространства для эксплуатации;
  • скорость теплообменника (ротора) можно регулировать, чтобы оптимизировать подачу тепла в помещение;
  • высокий КПД;
  • частичное возвращение влаги в комнату позволяет создавать комфортный и безопасный микроклимат.

Недостатки:

сложность конструкции – если принимать во внимание подвижность рабочих узлов, то стоимость обслуживания такого изделия выше, если сравнивать с пластинчатым рекуператором, где все механизмы неподвижные;
особенности конструкции предполагают просачивание загрязненного воздуха в приточные трубки, что предполагает использование дополнительного очищающего фильтра;
дополнительные затраты электроэнергии на вращение ротора (хоть и небольшое, но его необходимо учитывать).

Рекуператоры – часть принудительной системы вентиляции

Пластинчатый рекуператор воздуха, как и любое другое устройство данного типа, является лишь частью принудительной системы вентиляции. Ожидать более-менее заметного улучшения микроклимата в доме при использовании только лишь рекуператора не стоит. Совмещая его с естественной приточно-вытяжной системой воздухообмена, добиться сколько-нибудь заметного эффекта довольно сложно. Для эффективного теплообмена между потоками они должны постоянно двигаться сквозь устройство.

По этой же причине установка рекуперационной системы считается эффективной и экономически оправданной в доме не всегда. Прежде чем выбирать или изготавливать своими руками рекуператор, рекомендуется подсчитать:

  1. Расход энергоносителей до модернизации вентиляции.
  2. Приблизительный срок эксплуатации системы после модернизации.
  3. Стоимость приобретения и монтажа необходимых блоков.
  4. Размер затрат на ежегодное обслуживание системы.

Случаи, когда вышеупомянутые затраты неспособны полностью перекрыть расход на использование системы вентиляции в виде «как есть», – не такая редкость, как может показаться. Особенно, когда речь идет о заводских устройствах. Самодельные рекуператоры часто помогают немного снизить расход теплоносителя, да и себестоимость их невысока.

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Эффективность рекуператоров

  • На воздухозаборе уличного воздуха – ;
  • На притоке, в районе приточной решетки – tп;
  • На месте квартирной вытяжки – .

Тогда температурный коэффициент рекуперации (kр) можно рассчитать по следующей формуле:

kр = (tп – tу)/(tв – tу)

Принцип расчета по энтальпии учитывает не только температуру, но и влагосодержание воздуха или его относительную влажность. Считается что этот расчет хотя и сложнее температурного, но на порядок точнее его. Для расчета параметры температуры и влажности измеряются в тех же точках, что при предыдущих вычислениях. После этого для каждой точки подсчитывается энтальпия, определяемая как количество теплоты воздуха, отнесенное к единице веса (1 кг). Значение энтальпии получают по расчетным i-d диаграммам на пересечении изометрических линий замеренной температуры и относительной влажности помещения. Формула расчета коэффициента рекуперации по энтальпии:

kр = (Эп – Эу)/(Эв – Эу)

Здесь:

  • Эп – энтальпия воздуха на приточной решетке;
  • Эу – энтальпия на воздухозаборе;
  • Эв – энтальпия воздуха на вытяжке.

Основной смысл всех методик расчетов определение процентного соотношения возвращаемой в дом тепловой энергии. В средне-годовом значение, рекуперации позволяет возвращать 30-40% тепловой энергии, затрачиваемой на подогрев притока. При температуре уличного воздуха около нуля (-5..+5 °C) возврат тепловой энергии повышается до 70%. Эффективность работы рекуператоров оказалась зависима от климатических условий. Это объясняет тот факт, что наибольшей популярностью приборы пользуются в странах с мягким климатом. Несмотря на суровые условия русской зимы, рекуператоры популярны в нашей стране. Это прежде всего модели с опцией дополнительного электро подогрева приточки и модели с байпасом для отвода излишков приточного воздуха.

Перед покупкой рекуператора, важно учесть площадь помещения, конструктивные особенности здания, исправность и расположение общедомовых вытяжек.

Консультация инженера по вентиляции в компании Хорос всегда бесплатна.

Мы поможем вам подобрать оптимальный вариант вентиляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
