Буржуйка на дровах из газового баллона своими руками

Другие виды печей длительного горения из газового баллона

Также существуют ещё несколько основных видов таких буржуек. В их перечень входят следующие варианты.

Печи с конической укладкой топлива

Достаточно популярный вариант печи. Основная особенность состоит в том, что по поверхности топки монтируется штырь. На него надевается металлическая либо деревянная конусная конструкция. Загрузка топлива осуществляется через верхнюю часть.

Пиролизные печи на жидком топливе

Основным видом топлива для таких печей является дизель, солярка, а также отработанное масло. Такой выбор обуславливается бюджетной стоимостью. Розжиг происходит следующим образом:

• краник открывается и в него наливается масло;
• поверх масляной смеси заливается 50 мл бензина;
• бензин зажигается и с повышением температуры масло начинает нагреваться;
• с ростом температуры металл нагревается и отдает тепло в помещение.

Перед процессом разжигания очень важно предварительно охладить печные газы в дымоходе

Печи длительного горения на твёрдом топливе

Для того, чтобы растопить такую печь, пользователи применяют следующие материалы:

• дрова;
• продукты переработки дерева;
• торф;
• каменный уголь.

Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Подготовительные работы

Прежде чем приступать к постройке печи, необходимо тщательно спланировать все этапы работы. В частности, требуется подготовить газовый баллон и выбрать место для установки отопительного прибора. Что же касается технологии, то с помощью представленной ниже пошаговой инструкции можно будет избежать ошибок и провести монтаж в кратчайший срок.

Как освободить баллон от остатков газа

Приступать к резке пропанового или метанового баллона без подготовки нельзя, поскольку даже небольшое количество газа, конденсата или его паров в сочетании с кислородом воздуха является взрывоопасной смесью. Для того чтобы произошёл взрыв, достаточно малейшей искры. Сделать ёмкость полностью безопасной можно по представленной ниже методике.

1. Отвернув вентиль, выпустите газ из сосуда.
2. При помощи разводного или газового ключа демонтируйте кран.
3. Переверните баллон и слейте остатки газолина.
4. Поставив ёмкость вертикально, через верхний проём заполните её водой. При этом все горючие компоненты будут вытеснены жидкостью.
5. После просушки баллона на открытом воздухе можно приступать к любым слесарным работам, включая сварку и обжиг старой краски паяльной лампой.

Какое место подойдёт для установки печи

Несмотря на то что мы рассматриваем мобильную конструкцию, большую часть времени она будет использоваться для отопления гаража, сарая или мастерской. Чтобы эксплуатация отопительного прибора не привела к неприятным последствиям, при выборе места руководствуются действующими положениями СНиПа, нормами санитарной и противопожарной безопасности.

1. Пол под печью обустраивают с использованием негорючих материалов — шамотного кирпича, цементно-песчаной стяжки, асбестоволоконной плиты или металлического листа.
2. Запрещается монтаж отопительных приборов вблизи мест хранения горюче-смазочных и других легковоспламеняющихся материалов и веществ.
3. При установке печи обязательно учитывают конфигурацию дымохода. Места его прохождения сквозь кровлю должны защищаться теплоизоляционными негорючими материалами.
4. Запрещается монтаж печей этого типа под полками, в местах близкого расположения навесного оборудования и т. д.
5. Необходимо продумать, каким образом будет осуществляться приток воздуха в помещение. Не следует забывать, что печи с открытым пламенем потребляют немало кислорода.
6. При близком расположении корпуса отопительного прибора к горючим поверхностям стен помещения, последние защищают теплоизоляционными щитами.

При выборе места установки печи обязательно учитывают конфигурацию дымохода. Поскольку большая часть тепла в печах прямого горения выбрасывается в трубу, её стараются разместить внутри помещения, оборудуя длинным горизонтальным или наклонным участком

Важно только не перемудрить с его длиной и количеством поворотов, поскольку от этого зависит сила тяги, а значит, и тепловая мощь отопительного прибора

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения. Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения. Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Выбор баллона и материалов

Итак, если есть под рукой подходящий старый баллон из-под природного газа, можно смело приступать к работе. Ну а если такового нет, то стоит подумать какой именно баллону нужен для буржуйки. Всего для транспортировки и хранения сжиженного нефтяного газа используется несколько типовых размеров баллонов – самая распространенная емкость это 50 литров – высота 85 см, диаметр 30. Есть еще меньшие размеры, например на 27 литров и на 10 литров, есть туристические или как их еще называют дачные варианты – по 5 литров, и есть совсем крохотные на 2 и 1 литр. Перспектива использовать маленькие емкости весьма призрачная – мороки много а тепла мало. Ну разве что использовать для обогрева палатки для зимней рыбалки или в походе на природу. Средний размер казалось бы и объем имеет больше и выглядит солиднее, но что такое 10 литров? Сколько дров в него поместится? Правильно, немного, а значит и помещение должно  быть не больше чем чулан, 2х2 метра с низким потолком.

Другое дело полноразмерная 50 литровая емкость. Здесь и место под зольник выкроить можно, и трубу по-людски приварить. Кстати, о трубе одной из причин, почему для начинающих сварщиков не рекомендуется, использовать баллоны-маломерки выступает толщина металла. 1-2 миллиметра металла толщины стенок не самый лучший вариант самостоятельно учится работе с электросваркой. Другое дело большая емкость, здесь и металла на неделю работы хватит и к любой точке добраться можно.

Но, понимая жажду творчества мастеров, хочется предостеречь от ошибок, часто допускаемых при выборе типа баллона для работы. Не рекомендуется, ни под каким соусом брать в качестве основного материала баллоны из-под углекислоты, кислорода, ацетилена, да и еще других газов и жидкостей.
Причина банальна – материал этих видов емкостей трудно поддается резке и еще хуже сварке. Так что лучше использовать то, из чего у других получалось неплохо и не искать своих непроторенных путей.

В остальном, что касается подбора материала для сборки в ход пойдет все – и стальные трубы диаметром 100, 120 и даже 150 мм, и стальной уголок даже 25 мм, и стальная полоса, и арматура строительная, диаметром от 8 мм. Даже старая мотоциклетная цепь и та найдет свое применение в конструкции буржуйки.

Дело за малым – взять лист бумаги и прикинуть как, что и где будет свариваться и устанавливаться, и как это все будет крепиться в порядке очередности.

Возможные сложности при постройке

Вентиль газового баллона прикручен очень сильно. Убрать его нелегко. Для откручивания потребуется хороший разводной ключ и немало физических усилий. Чтобы процесс пошёл быстрее, баллон рекомендуется зафиксировать.

Внимание! Нельзя приступать к резке баллона, не заполнив его предварительно водой, так как остатки пропана могут привести к взрыву. Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс

Работу ускорит плазморез, который можно арендовать в специализированных фирмах

Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс. Работу ускорит плазморез, который можно арендовать в специализированных фирмах.

Готовая печь-буржуйка, поставленная на основание, может шататься. Это происходит, если ножки отопителя получились разной длины. Подравняйте их с помощью болгарки.

Необходимые материалы и инструменты

Для постройки переносной отопительно-варочной печи понадобятся:

• баллон для бытового газа объёмом 50 литров;
• труба диаметром 100 мм и более;
• петли дверные металлические — 2 шт.;
• решётка колосниковая чугунная;
• пруток стальной диаметром 8–10 мм;
• отрезок металлического уголка с полкой 20–25 мм;
• листовая сталь толщиной 5–6 мм;
• теплоизолированные ручки;
• жаростойкая грунтовка и краска.

Без сварочного аппарата при изготовлении металлической печи не обойтись

Необходимые для работы инструменты сегодня есть у каждого. Если же из представленного ниже списка у вас нет того или иного приспособления, то лучше приобрести его заранее. Впоследствии это сэкономит немало времени и нервов. Итак, вот что понадобится для постройки мобильной печи из баллона:

• простой сварочный трансформатор или полупроводниковый инвертор, рассчитанный на работу с электродами диаметром 3–4 мм;
• угловая шлифовальная машина (УШМ), или, по-народному, «болгарка», предназначенная для работы с дисками не менее 180 мм;
• круги для УШМ — несколько отрезных и один зачистной (обязательно для работы по металлу);
• дрель электрическая с набором свёрл;
• насадка «кольцевая пила» для угловой шлифовальной машины;
• сварочные электроды;
• молоток;
• зубило;
• рулетка и металлическая линейка;
• чертилка для разметки по металлу.

Резка баллона при помощи «болгарки» представляет определённые трудности, поэтому если у вас есть доступ к газорежущему оборудованию, то непременно воспользуйтесь этой возможностью.

Небольшая печка из маленького баллона

Для небольшой парилки объемом в 8-10 кубов достаточно будет сделать печку из маленького газового баллона. Обычно используют 27 литровые баллоны. Толщина стенки у низ замечательная — 6 мм. Без крана их высота 500 мм, диаметр 300 мм. Получается замечательная маленькая печка. Сначала из баллона надо удалить остатки газа. Для этого в него заливают воду. Вода постепенно вытесняет все остатки газов. После того, как баллон наполнен можно срезать кран и приступать к изготовлению печи.

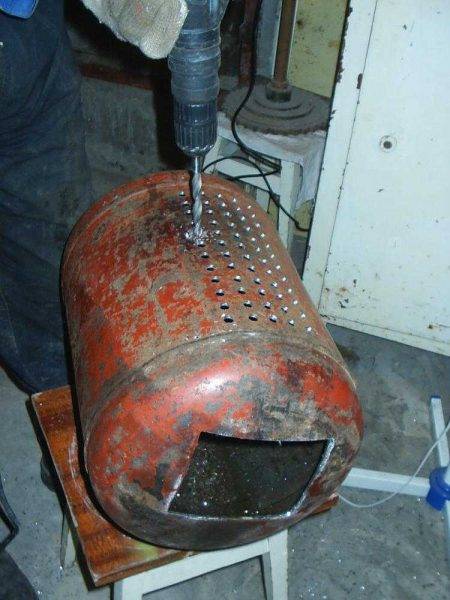

Сначала болгаркой аккуратно, в торце где был кран, вырезаем отверстие под дверку топки. На одном из боков, которые оказались под длинной стороной вырезанного отверстия под дверку, устраиваем своеобразную колосниковую решетку. Берем дрель и свело 10 мм, через каждые 20 мм сверлим дырки. Всего рядов 5.

Отверстия зольника должны получиться на «дне»

Наварили швеллер В качестве подставки к швеллеру приварена защитная конструкция, которая закрывала кран. Экономно и вполне надежно.

Подставка сделана из защитной конструкции

На зольник и к топке закрепили дверки, ближе к задней части топки приварили патрубок дымохода (сначала приварили, потом внутри сваркой вырезали металл).

Дверки установлены на место

Провели пробную растопку. При наличии высокой трубы — более 2,5 метров тяга отличная.

Пробная растопка

Как показали испытания, парилка 2,5*2,5*2,3 м с 3°C до 25°C была нагрета меньше за полчаса (почти без утепления, так как баня не доделана). Дальше топить перестали, надо усовершенствовать: слишком жесткое тепло излучается.

Как сделать печь для бани из листового металла читайте тут.

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Основные плюсы пиролизных печей:

• Высокий КПД – от 90% и более.
• Экономичность по топливу – одной закладки достаточно на 12-24 часа.
• Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
• Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
• С точки зрения экологии – чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
• При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
• Можно использовать дешевое топливо – высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

1. Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
2. С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
3. Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

1. Подключите сварочный аппарат к сети.
2. Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
3. Установите силу тока на аппарате до 160 А.
4. Наденьте специальные очки и спецодежду, руки защитите крагами.
5. Ко дну печи приварите три стенки.
6. Низ устройства расположите от пола не менее чем на 5 см.
7. Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
8. Там где нужно, отрихтуйте углы деталей.
9. Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
10. Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
11. Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
12. В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
13. Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
14. Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
15. Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
16. К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

Размер сечения дымохода

Минимально допустимое сечение дымохода определяется величиной выделения энергии за час работы печи, что определяется соотношением S = 1,75E (кВт/час). Здесь Е = mq, где m — масса топлива в загрузке, q — удельная энергия топлива, сгорающего на протяжении часа, табличное значение. Необходимая информация приведена в таблице.

Таблица: данные для расчёта сечения дымовой трубы

Вид топлива Удельный вес (кг/дм.кв) Энергоёмкость (кВт/час)

Поленья осиновые 0,144 2,83

Стружки и опилки хвойные 0,138 3,21

Брикеты ольховые 0,286 3,49

Уголь каменный 0,402 4,85

Торф 0,341 2,37

Произведя необходимые подсчёты, получаем минимально необходимый диаметр дымохода для печи «бубафоня» 150 миллиметров.

Размер трубы воздухозаборника

Определив размер дымохода, легко рассчитать сечение воздухозаборника из соотношения d = 4S/Р (пи).

Расчёт основных параметров: чертёж и рекомендации

Для изготовления оптимально эффективной буржуйки подойдёт цельнометаллический баллон объёмом 50 литров.

Стандартного 50-литрового баллона будет достаточно

Найти такой баллон, обычно, не составляет труда. Они часто используются в хозяйстве и промышленности.

Для оборудования такой печи дымоходом используют трубу диаметром 100–125 мм и толщиной не менее 3 мм для изготовления патрубка дымохода. Сам дымоход следует располагать вертикально, но допускается и отклонение от оси (уклон не более 30 градусов). Уклон делают для большей эффективности теплоотдачи от трубы дымохода. Хотя расположение трубы напрямую зависит от местных условий установки буржуйки.

Статья в тему: Что будет со льготами ветеранов труда в свете пенсионной реформы?

Для удобства эксплуатации отсеки топки и зольника оборудуются дверцами с запирающим механизмом. При закрытых дверцах улучшается процесс горения и снижается риск выпадения пожароопасных частиц в помещение. А также регулируя зазор дверцей зольника, можно регулировать интенсивность подачи воздуха в топку.

Дверцы делаются произвольной формы. Главное, учитывать стандартный размер дров и удобство их загрузки.

Немаловажной деталью буржуйки является колосниковая решётка. Колосник служит для поддержки топлива (дров) и одновременно помогает отделить сыпучие продукты горения

На колоснике проходит процесс горения. Поэтому металл, из которого изготовлен колосник, должен быть достаточно прочным и устойчивым к высоким температурам. Изготавливать колосник лучше из прутов арматуры диаметром не менее 12 мм. Такие пруты нарезаются по размерам внутренней части баллона (ширина) и собираются в решётку с шириной зазора 10–15 мм. Соединяются пруты путём сварки.

Буржуйка из баллона

Ориентировочная сборочная схема твердотопливной буржуйки горизонтального исполнения применима к газовому баллону.

Схема применима для газового баллона

https://youtube.com/watch?v=eCnUC9P7Pt4

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольникаГотовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона
