Бойлер косвенного нагрева – схема, принцип работы водонагревателя

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Преимущества

Бойлер косвенного нагрева, обладает существенными преимуществами по сравнению с устройствами проточного нагрева воды или баковыми подогревателями.

  • Возможность использования альтернативных источников нагрева, при отсутствии основного теплоносителя (завершение отопительного сезона).
  • Высокий коэффициент полезного действия оборудования.
  • Минимальный расход электрической энергии.
  • Отсутствие прямого контакта горячей воды и теплоносителя, что позволяет использовать присадки в отопительной системе.
  • Бесперебойная подача горячей воды в любое время года и на большое количество точек.
  • Стабильное давление в системе, при нескольких потребителях.

Принцип работы и виды

Бойлер косвенного нагрева представляет собой цилиндрическую емкость, предназначенную для накопления нагреваемой воды. Объем устройства может составлять от десятков до сотен литров и зависит от его модели и количества точек потребления горячей воды.

Принцип работы агрегата основан на нагревании воды, за счет энергии, отдаваемой отопительной системой. Проще говоря, внутри бака бойлера проходит труба, включенная в систему отопления дома, а для возможности использования горячей воды в летний сезон, когда отопление отключено, предусмотрен электрический нагревательный элемент (ТЭН).

Материалы, используемые при производстве бака бойлера:

  • Эмалированная сталь.
  • Нержавеющая сталь.
  • Пластик.

Емкости из пластика и нержавейки, наиболее устойчивы к коррозии и долговечны. Однако пластик менее устойчив к механическим повреждениям.

По типу размещения емкости, устройства разделяют на:

  • Напольного исполнения. Не требуют дополнительных крепежных работ, но при этом занимаю много места.
  • Настенные. Как правило, применяются в помещениях с ограниченным пространством. Бак крепиться к стене при помощи специальных штырей или крепления.

Способы нагревания воды в косвенном бойлере:

  • При помощи теплообменника.
  • Внутренней емкостью. В данном исполнении, бойлер состоит из двух баков, установленных один в другой. Во внутреннем баке находится вода, предназначенная для подачи к точкам потребления, а в промежутке, между стенками внешней и внутренней емкостей, циркулирует горячая вода из системы отопления дома.
  • Электрическим нагревателем. В бак устройства устанавливается электрический нагревательный элемент. Такой режим работы бойлера используется в теплое время года, когда система отопления отключена и не способна согреть воду в его баке. Следует отметить, что работа агрегата от электрической сети, приводит к большому расходу электрической энергии, так как при снижении температуры воды в баке, включение нагревателя происходит автоматически.

Конструкция теплообменника

Передача тепла от основного теплоносителя (воды в отопительной системе) происходит при помощи змеевидной трубки из латуни или стали (теплообменника).

Теплообменник может располагаться как внизу емкости, так и по всей ее высоте (такое техническое решение обеспечивает более равномерный нагрев воды в бойлере).

Некоторые модели агрегатов для нагрева воды, могут оснащаться двумя теплообменниками, к одному подключается одноконтурный отопительный котел, а к другому – нагреватели на основе альтернативной энергии (солнечной, ветряной и т.п.), применяемые в периоды отключения отопительной системы.

Защита от коррозии

Косвенный бойлер, в процессе эксплуатации, постоянно подвергается, губительному для его составных элементов, коррозионному воздействию. Для увеличения ресурса агрегата и его безаварийной работы, применяется электрохимическая защита (ЭХЗ), представляющая собой положительный электрод, изготовленный из анода магния и помещенный в емкость бойлера. Обладая более низким электрическим потенциалом, чем элементы конструкции емкости, он заставляет коррозию воздействовать именно на него, защищая металлические элементы устройства. Магниевый анод требует периодической замены, так как со временем эксплуатации он разрушается и перестает обеспечивать должную защиту.

Лучшие модели с теплообменником

Пользоваться такими бойлерами вы сможете только в зимний период, так как вода будет нагреваться только от котла. Зато вы не потратите ни копейки лишних денег, ведь дополнительных затрат на электроэнергию не будет.

Baxi Premier Plus–150

Эта модель является одним из признанных лидеров среди водонагревательной техники. Качество и надёжность гарантирует известный итальянский производитель. Несмотря на довольно высокую цену, прибор уверенно занимает лидирующие позиции. Ведь качество комплектующих и сборки не вызывает нареканий.

Внутренний бак агрегата выполнен из нержавейки и имеет объем 150 литров. Для обеспечения быстрого и плавного нагрева предусмотрена технология «змеевик в змеевике». Дополнительная теплоизолирующая прослойка из вспененного полиуретана максимально снизит теплопотери.

Основные достоинства:

  • возможность напольной или настенной установки;
  • быстрый нагрев до нужной температуры;
  • при необходимости возможно доукомплектование ТЭНом;
  • возможно подключать в контур рециркуляционной системы ;
  • высокие монтажные характеристики, совместимость со многими видами котлов.

Неприятные моменты:

  • достаточно высокая стоимость;
  • датчик температуры совместим не со всеми котлами.

Drazice OKC 125 NTR

Проверенный и неприхотливый представитель от чешского производителя. Великолепно зарекомендовал себя в российских реалиях. Водонагреватель можно подключать к газовому или же твердотопливному котлу. Благодаря особо разработанной системе циркуляции, подогрев воды происходит за очень короткое время.

Плюсы:

  • не слишком требователен к параметрам теплоносителя;
  • высокое качество исполнения;
  • доступная стоимость.

Минусы:

  • рассчитан на использование под давлением не выше 6 атмосфер, поэтому не слишком применим для установки в квартирах (от центрального отопления);
  • эмалированный бак имеет недостаточные показатели коррозионной стойкости.

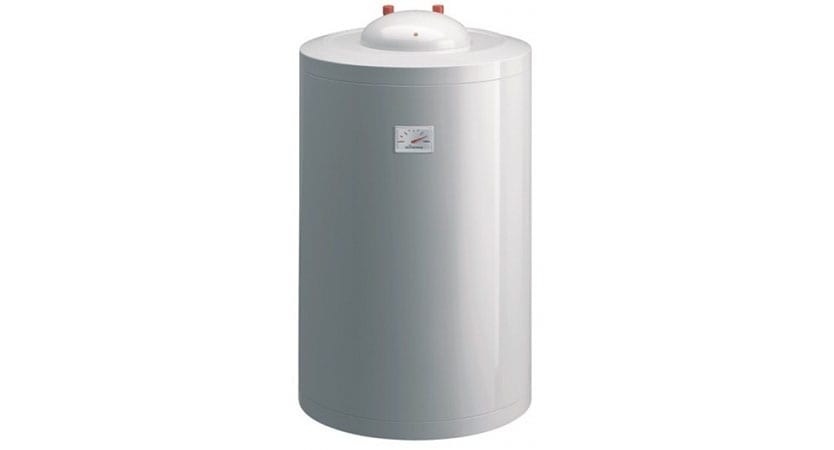

Gorenje GV 120

Отличная модель бюджетной ценовой категории. Оборудован 120-литровым баком, выполненным из эмалированной стали. Нагрев довольно быстрый.

Достоинства:

  • очень привлекательная цена;
  • возможность напольной или настенной установки;
  • возможность совмещения с котлом любого типа;
  • полная совместимость с централизованным отоплением.

Недостатки:

  • бак с эмалевым покрытием;
  • наличие только верхней разводки, а это не всегда приемлемо.

Protherm FE 200/6 BM

Качественный бойлер косвенного подогрева от словацкого производителя. Отлично совместим со многими видами котлов. Бак на 184 литра, что вполне достаточно для семьи из нескольких человек. С целью снижения образования коррозийных пятен и накипи в конструкции используется анод из титана. Быстрый прогрев воды обусловлен нижним расположением трубчатого теплообменника.

Для устранения последствий перегрева воды водонагреватель оснащён дополнительной системой защиты. Обеспечена дополнительная теплоизоляция посредством полиуретановой «шубы».

Плюсы:

  • бак с антибактериальным покрытием;
  • возможность быстрого слива через специальный штуцер;
  • термодатчик, позволяющий регулировать температуру подогрева воды;
  • качественная сборка;
  • ценник, не поражающий воображение.

Минусы:

  • нет возможности дополнительной установки ТЭНа;
  • довольно большой вес.

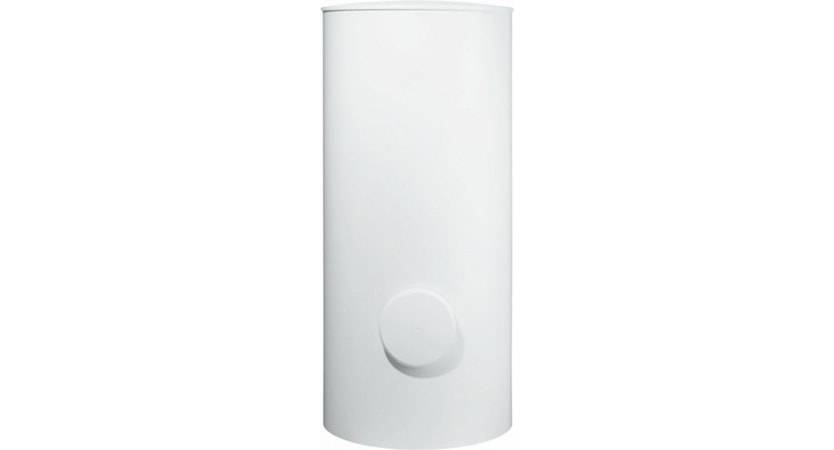

Bosch WSTB 160-C

Отличное немецкое качество по оптимальной стоимости. Модель имеет бак объёмом 156 литров и может монтироваться на пол под настенным котлом. Стальной бак имеет качественное эмалевое покрытие для защиты от ржавчины. Установлены датчики подогрева воды и защита от замерзания. Может нагревать воду до 95 С.

Достоинства:

  • малый вес и небольшие размеры;
  • анод из магния для предотвращения коррозии;
  • максимальное время нагрева 37 минут;
  • доступная цена.

Недостатки:

отрицательных отзывов не обнаружено.

Емкости косвенного нагрева

Если сравнивать конструкции разных водонагревателей, то косвенный бойлер — это самый простой и надежный вариант накопительного бака для ГВС. Агрегат не производит тепло самостоятельно, а получает энергию извне, от любого водогрейного котла. Для этого внутри утепленного резервуара установлен теплообменник – змеевик, куда подается горячий теплоноситель.

Строение бойлера повторяет предыдущие конструкции, только без горелок и ТЭНов. Главный теплообменник находится в нижней зоне бочки, вторичный – в верхней. Соответствующим образом расположены все патрубки, от коррозии бак защищен магниевым анодом. Как функционирует «косвенник»:

  1. От котла в змеевик поступает теплоноситель, нагретый до 80—90 градусов (минимум – 60 °С). Циркуляцию через теплообменник обеспечивает насос котлового контура.
  2. Вода в резервуаре прогревается до 60—70 °С. Скорость набора температуры зависит от мощности теплогенератора и начальной температуры холодной воды.
  3. Водоразбор идет из верхней зоны бака, подача из магистрали – в нижнюю.
  4. Увеличение объема воды при нагреве воспринимает расширительный бачок, установленный на «холодной» стороне и выдерживающий давление 7 Бар. Его полезный объем рассчитывается как 1/5 от вместительности резервуара, минимум — 1/10.
  5. Рядом с бачком обязательно ставится воздухоотводчик, предохранительный и обратный клапан.
  6. В корпусе предусмотрена гильза под температурный датчик терморегулятора. Последний управляет трехходовым клапаном, переключающим потоки теплоносителя между ветками отопления и ГВС.

Типовая схема обвязки

Косвенные бойлеры производятся в горизонтальном и вертикальном исполнении, емкость – от 75 до 1000 литров. Бывают комбинированные модели с дополнительным источником нагрева – ТЭНом, поддерживающим температуру в случае остановки теплогенератора либо прогорания дров в топке ТТ-котла. Как правильно обвязать косвенный нагреватель с настенным отопителем, показано выше на схеме.

Далеко не все дровяные и газовые котлы оснащены «мозгами» — электроникой, управляющей нагревом и работой циркуляционного насоса. Тогда нужно установить отдельный перекачивающий агрегат и соединить с бойлером по схеме, предложенной нашим экспертом в учебном видеосюжете:

Позитивные и негативные моменты

По сравнению с газовыми моделями бойлеров «косвенники» недороги. Например, настенный агрегат венгерского производителя Hajdu AQ IND FC 100 л стоит 290 у. е. Но не забываем: водогрейный бак не способен работать самостоятельно, без источника тепла. Нужно учесть расходы на обвязку – приобретение клапанов, термостата, циркуляционного насоса и труб с фитингами.

Чем хорош бойлер косвенного нагрева:

  • нагрев воды от любого теплосилового оборудования, солнечных коллекторов и электрических ТЭНов;
  • большой запас производительности по ГВС;
  • надежность в работе, минимум обслуживания (раз в месяц прогрев до максимума от легионеллы и своевременная замена анода);
  • время загрузки бойлера можно регулировать , например, перенести на ночь.

Главное условие правильной работы агрегата – достаточная мощность тепловой установки. Если котел подобран чисто под систему отопления без запаса, присоединенный бойлер не даст прогреть жилище либо вы останетесь без горячей воды.

Недостатки косвенного греющего бака – приличные размеры (маленькие ставят реже) и необходимость топить котел летом для обеспечения ГВС. Указанные минусы нельзя назвать критическими, особенно на фоне высокой производительности и универсальности подобного оборудования.

Как выбрать бойлер косвенного типа для горячего водоснабжения дома?

Основными техническими характеристиками бойлера являются следующие параметры:

  • емкость бака;
  • мощность теплообменника;
  • время подогрева воды до максимального значения;
  • способ монтажа: настенный или напольный;
  • габариты;
  • наличие дополнительных контролирующих устройств: термостата, предохранительных клапанов и других;
  • максимальные показатели давления и температуры.

Поэтому перед тем как приобрести такой бойлер для горячей воды, обязательно, следует обратить на них внимание. Но для того чтобы правильно выбрать устройство следует учесть, прежде всего, то что эффективность эксплуатации его будет заметна только при значительном потреблении горячей воды, приблизительно от 1,5-2 л в минуту, то есть для семьи, состоящей из трех и менее человек, его использование вряд ли будет рациональным

Если планируется подключить бойлер к уже установленному и эксплуатируемому котлу, то следует рассчитать хватит ли его мощности для выполнения дополнительных функций по нагреву воды или его следует заменить на более мощный. Во втором случае нужно просчитать потенциальную выгоду от модернизации как системы отопления, так и системы горячего водоснабжения.

Обязательно надо обратит внимание на материал, из которого изготовлен змеевик (предпочтение нужно отдавать латуни), а также на их количество: наличие второго элемента для теплоносителя повышает эффективность бойлера, так как его можно одновременно подключить к двум источникам-поставщикам. Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность

Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.

Обязательно следует уделить внимание и на ремонтопригодность бойлера, особенно змеевика, так как в более дешевых изделиях они приварены, что полностью исключает эту возможность. Поэтому предпочтение нужно отдавать аппаратам со съемными трубками.. Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости

В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали

Нельзя оставлять без внимания и то, какие материалы, используются для теплоизоляции, а также для изготовления корпуса и накопительной емкости. В первом случае предпочтение следует отдавать полиуретану, а во втором нержавеющей стали.

Но большей надежностью и долговечностью отличаются модели с титановым напылением на внутренней стороне накопительного бака. В более дешевых моделях защитой от коррозии служит слой эмали или стеклокерамики.

Как выбрать водонагреватель для частного дома

Важно, перед тем как купить бойлер косвенного типа, правильно рассчитать его объем, который определяется несколькими факторами:

  • числом постоянно проживающих в доме людей;

  • количеством бытовых приборов, подключенных к системе горячего водоснабжения.

Конечно, в некоторых случаях следует учитывать и индивидуальные гигиенические привычки членов семьи.

По весьма усредненным данным, для одного человека в день нужно 6-15л для умывания, 50-60л для принятия душа, еще около 10-15 л потребуется для мытья посуды, на ванну уйдет еще 150-200 л.

Но, выбирая бойлер для газового котла или иного поставщика теплоносителя, следует учитывать, что водонагреватель большего объема потребует и больше времени на подогрев воды.

Оптимальным является выбор емкости бойлера из расчета от 80 до 120 л воды в сутки на 1 человека. Такое правило хорошо работает для водонагревателей с объемом от 200 до 2000 литров.

Такой критерий выбора является вполне разумным, так как в данном случае нет особой необходимости учитывать непредвиденные расходы, а кроме того, нельзя не принимать во внимание и то, что для подогрева лишнего объема требуется дополнительный расход газа или электричества

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

  1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
  2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

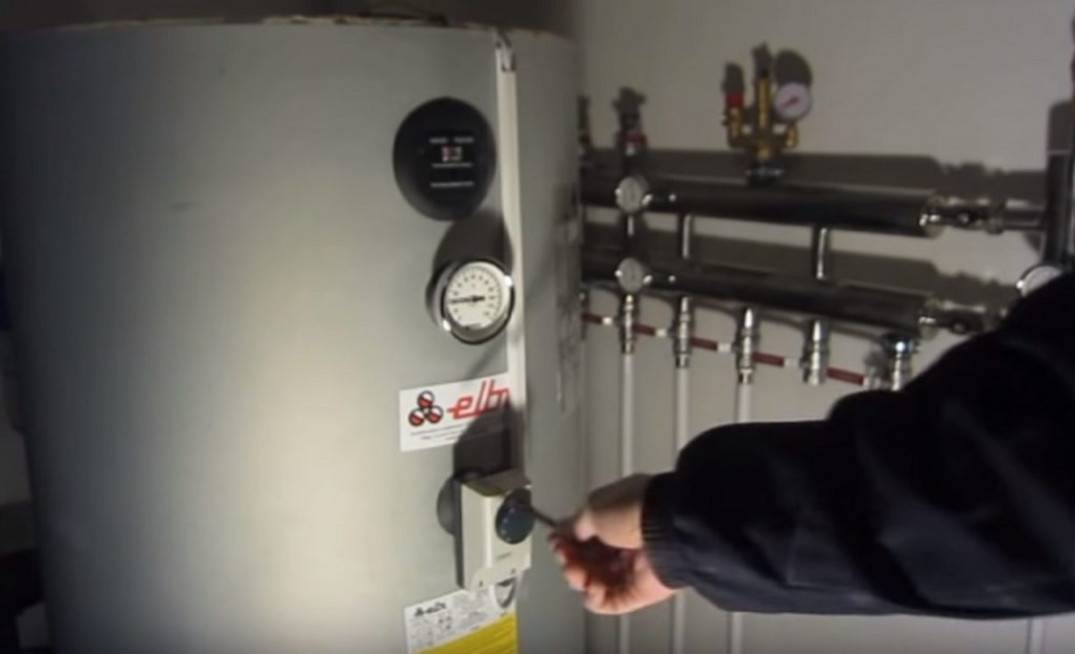

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

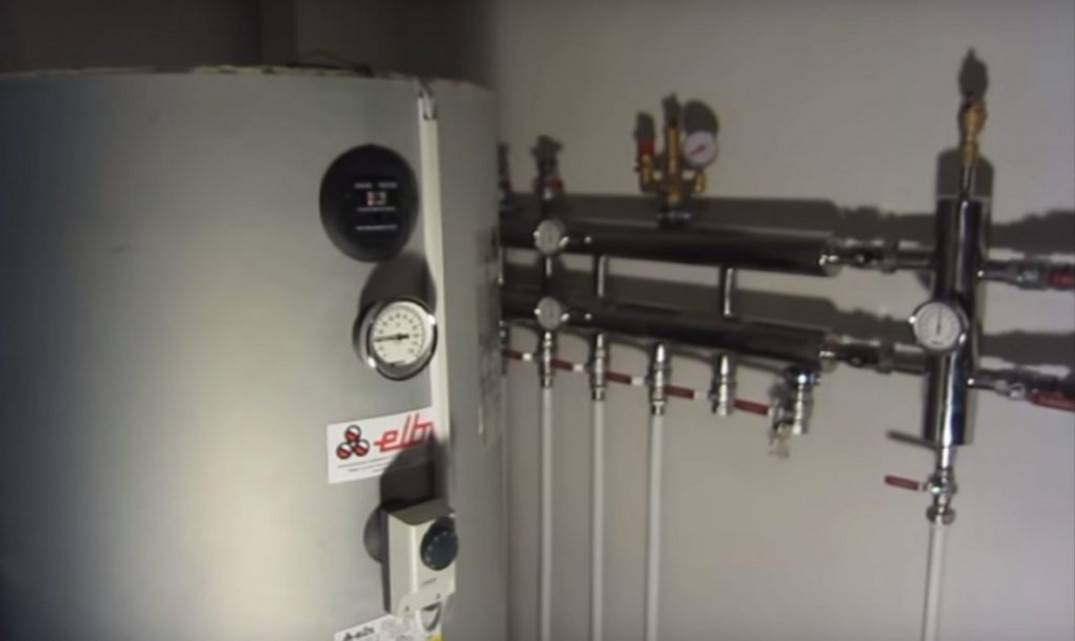

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

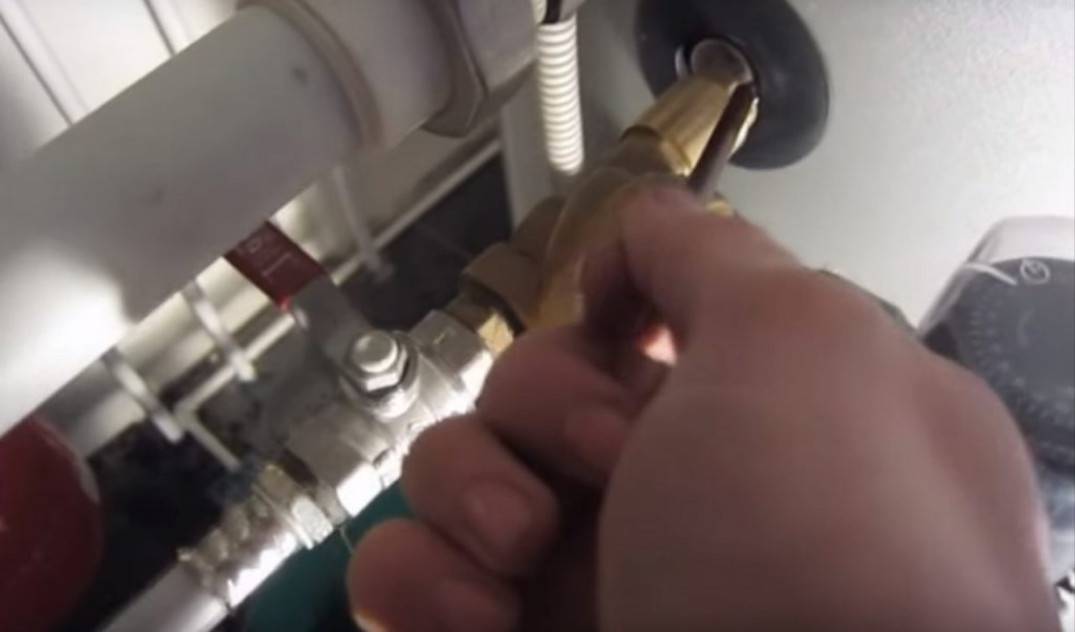

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды

Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос

Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

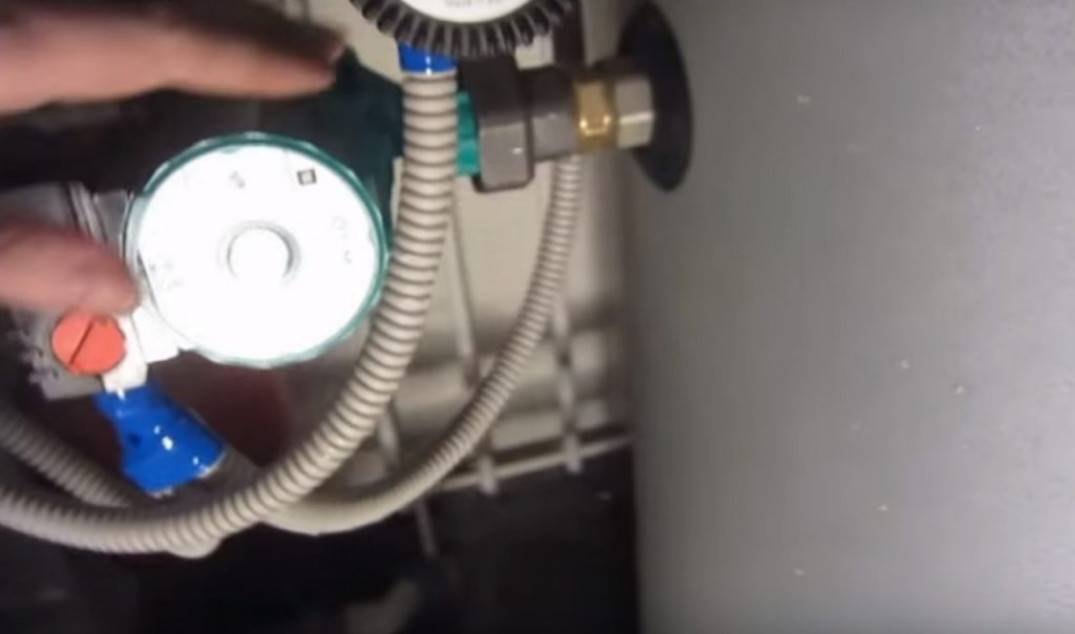

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя труба

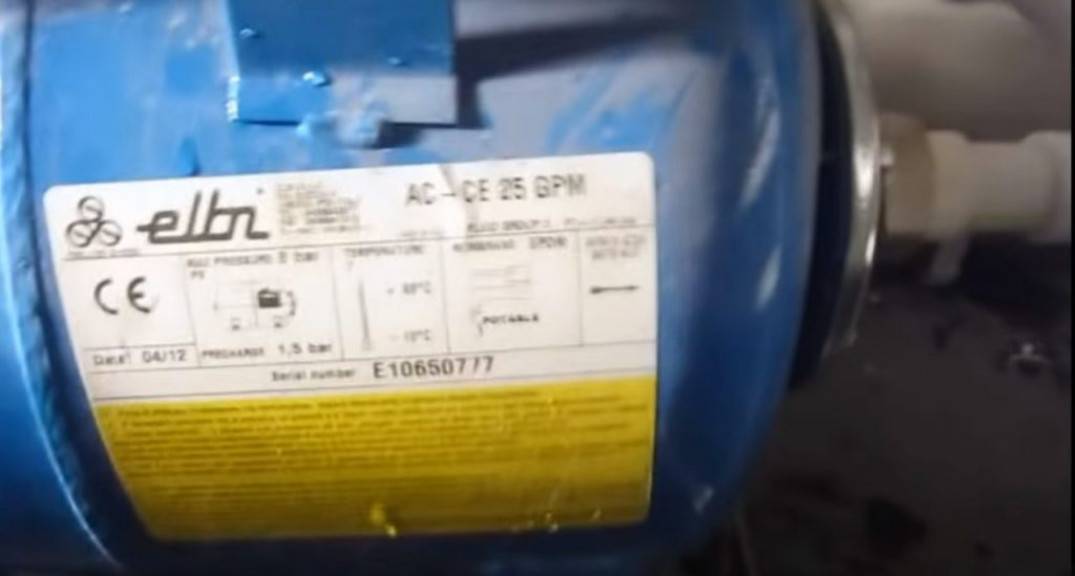

Расширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

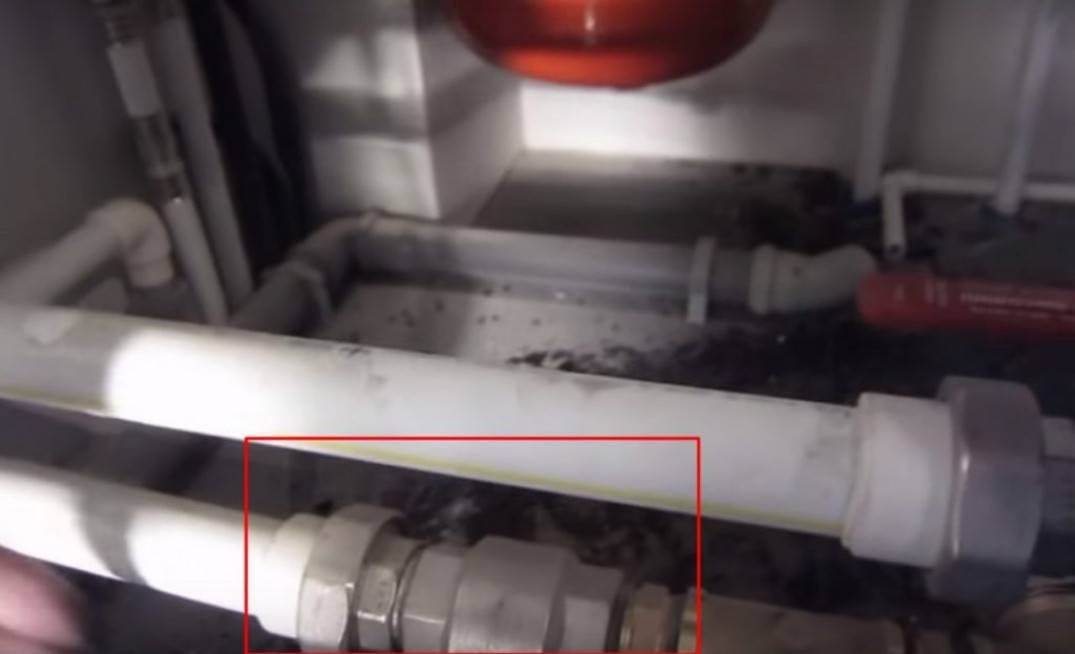

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Варианты и этапы монтажа обвязки бойлера косвенного нагрева

Есть принципы обвязки БКН с приоритетом включения ГВС и без. В первом случае необходимо всю греющую воду перекачивать через элемент нагревателя. Такой нагрев происходит быстро, при достижении требуемой Т воды, температурный датчик даст команду на направление теплоносителя на радиаторы.

В системах без приоритета в бак БКН направляется теплоноситель от котлоагрегата частично, поэтому температура ГВС поднимается медленно. В связи, с чем больше пользователей выбирают систему с приоритетом, тем более что она не ухудшает температурный режим в системе теплоснабжения, поскольку нагрев длится не более 50 мин и вода в батареях остыть не сможет.

Монтаж обвязки с двумя насосами

Двух насосная система циркуляции применяется в одноконтурной схеме БКН. Она служит для разделения направления греющей среды  и обеспечивает сначала работу контура ГВС. Процесс, включения насосов регулируется термостатом резервуара, для предупреждения от эффекта смешивание потоков воды между собой, в систему на всасе насосов монтируется обратный клапан. В результате работа насосов происходит попеременно, в момент запуска подкачки в системе ГВС, в отопительной она отключается.

Система БКН с 2 насосами зачастую устанавливается с 2-мя котлами, каждый из которых имеет отдельное питание и отвечает за подогрев воды в своем контуре — отопительном или ГВС. Такая система имеет скоростной режим теплопередачи в обоих контурах, обычно не более часа.

Обвязка с трехходовым клапаном

Этот вариант наиболее простой и распространенный, обеспечивает параллельное подключение труб отопления и БКН, оборудованного запорно-регулирующей арматурой. Конструкция устанавливается рядом с котлоагрегатом, на подаче монтируют насос для циркуляции за ним 3-ходовой вентиль. Эта схема обвязки котла с бойлером косвенного нагрева также хорошо применима, если в работе функционируют несколько источников нагрева, например, два газовых котла.

Работа 3-ходового крана регулируется термическим реле. При падении Т воды ниже рабочего уровня срабатывает автоматическая система и греющий теплоноситель с отопительной системы переходит в линию ГВС. Это еще одна схема с приоритетом, обеспечивающая быстрый нагрев воды в бойлере. Как только Т в системе ГВС достигает предельного значения, срабатывает З-ходовой кран, греющая вода от газового котла направляется в сеть отопления.

Обвязка с гидравлической стрелкой

Подобную обвязку выполняют для подключения БКН большой емкости свыше 200.0 л и наличия разветвленных многоконтурных отопительных систем с разными типами нагревательным элементов, например, многоуровневых домов индивидуальной постройки, в которых кроме радиаторной сети устроено отопление по принципу «теплый пол». Гидрострелка – это современный гидравлический распределитель для упрощения работы системы теплоснабжения. Ее применение не требует установку нескольких насосов на самостоятельную отопительную линию.

Оборудование имеет конструкционную защиту и позволяет избежать тепловые и гидравлические удары в тепловой сети, поскольку создает равные давления среды во всех контурах нагрева. Тем не менее, это все еще дорогостоящий элемент современной тепловой схемы автономного отопления, он требует предварительного тщательного подбора оборудования и точного монтажа. Поэтому обычно столь тонкую работу доверяют специалистам в области настройки систем отопления.

Рециркуляция теплоносителя

Рециркуляция нужна в контуре с постоянной нагрузкой нагретой воды, например, при использовании полотенцесушителя. На зимний период такая схема работает с отопительным контуром, в котором сетевая вода отопления циркулирует постоянно, а сушилка выполняет две функции, в виде полотенцесушителя и отопительного нагревателя.

Этот вариант с большими преимуществами, не требуется долго ожидать горячую воду и сливать ее. Главным недостатком является большой расход топлива, для нагрева контура ГВС. Второй недостаток – смешивание разных потоков сред в ёмкости. Поскольку среда ГВС находится вверху бака, а линия рециркуляции в средине, при возврате холодной воды, итоговая температура ГВС на выходе будет падать.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Зачем нужны бойлеры косвенного нагрева

Бойлер косвенного нагрева приготавливает и сохраняет горячую воду в процессе своей работы. С помощью бойлера можно получить поток горячей воды в любой точке дома, с постоянной температурой. И даже если люди в доме откроют одновременно 3 крана с горячей водой, то во всех кранах температура горячей воды будет одинакова.

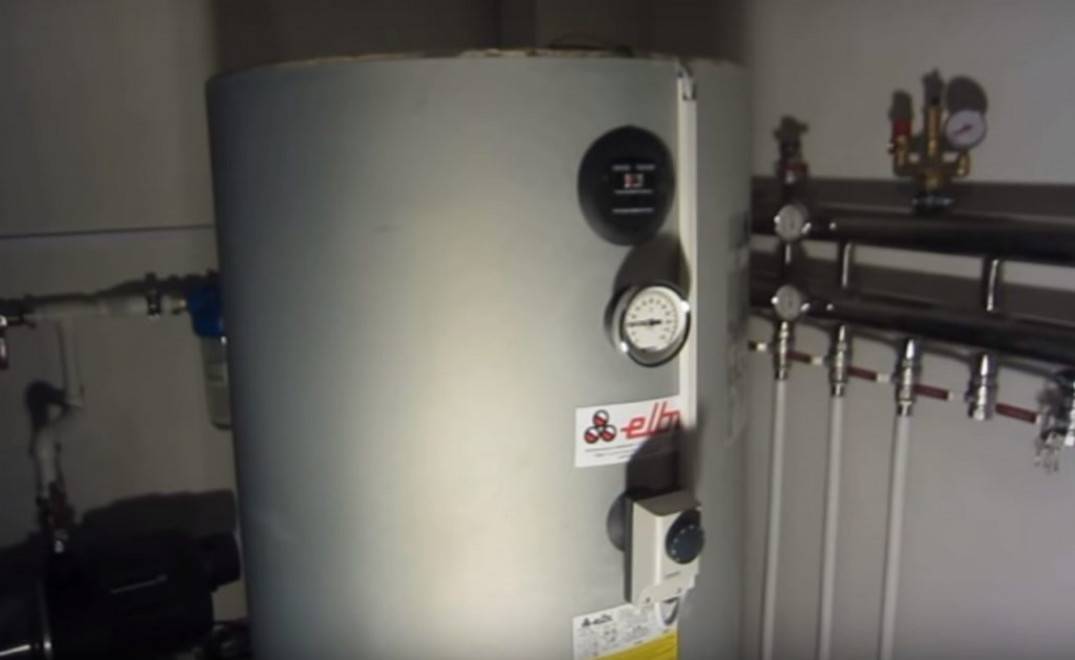

Водонагреватель косвенного нагрева 200 литров

Если вы купаетесь в душевой и в это время кто-то включает воду в соседнем помещении (например, кухне), и вас ошпаривает кипятком ― то в этом доме, 100% нет бойлера косвенного нагрева.

В домах, где несколько санузлов, без бойлера косвенного нагрева получить воду одинаковым напором и температурой просто невозможно.

Я много раз видел, как люди в двух или трёхэтажный дом ставят двухконтурный газовый котел и думают, что его хватит для приготовления горячей воды на весь дом.

Потом заселяются и нервничают, потому что котёл не справляется.

Двухконтурный котел, мощностью 24 кВт, сможет нагреть воду в протоке максимум для двух точек водоразбора. Я открыл 2 крана с горячей водой: на кухне и в ванной. Если котел стоит недалеко, то его мощности хватит, чтобы нагревать воду в протоке.

А если котел стоит в подвале, кто-то открыл кран на кухне и ванной, то на втором этаже, открыв кран с горячей водой вы её не дождётесь. Вот для таких случаев ставят бойлер косвенного нагрева и делают рециркуляцию

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
