Виды, устройство и лучшие модели автоматики для газовых котлов

Описание энергонезависимых агрегатов

Такие модули автоматики, устанавливаемые на газовые котлы, намного проще по своему устройству, но беднее по возможностям. Ими оснащают бюджетные модели котлов мощностью до 30 квт.

Принцип работы блока управления таких установок — механический, настройка проводится вручную поворотом ручки. Аппарат будет уверенно работать при отсутствии электричества. На ручке или на корпусе вокруг нее нанесена шкала с некоторыми условными уровнями мощности от 0 до, например, 6 или 10. В руководстве пользователя описано примерно, какому уровню потребления горячей воды из системы горячего водоснабжения соответствует то или иное значения

Механический терморегулятор открывает клапан подачи газа и держит его открытым до достижения заданной температуры. Автоматика газового агрегата оснащена датчиками тяги и наличия пламени. При прекращении тяги в дымоотводе подача топлива мгновенно перекрывается, исключая утечку.

Пламя в котлах старого образца приходилось зажигать вручную. Современные модели оснащены пьезоэлектрическим устройством розжига.

Популярной среди производителей является итальянская автоматика для котлов производства компании EuroSIT. Она отличается продуманностью конструкции, высокой надежностью. Наличие клапана EuroSIT – сильный довод в пользу приобретения конкретной модели.

В целом энергонезависимый модуль характеризуется простотой конструкции, высокой надежностью, низкой ценой, ограниченной функциональностью

Разновидности автоматики

Важно!!! Перед тем, как приобрести комплекс автоматики для котла отопления необходимо выяснить возможность по подключению устройств между собой. Такая информация имеется в инструкции по эксплуатации. Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:

  • энергонезависимые;
  • энергозависимые.

Энергонезависимому агрегату для функционирования электроэнергия не требуется, тогда как второму виду для работы необходимо электричество в 12В напряжения, а также гибкая подводка для отопления помещения. Рассмотрим оба вида автоматики более подробно.

Энергонезависимая автоматика

К энергонезависимым видам автоматики отопления относятся механические агрегаты по регулированию и контролю горения газа в котлах отопления. Когда нужно сделать выбор из 2-х групп автоматики, многие стремятся купить автоматику для газового котла именно в механическом варианте.

Почему выбирают механический контроль:

В чем состоит суть настройки в ручном режиме? Прибор оснащен таким удобным компонентом, как плата управления газового котла, а также шкалой температур от минимума до максимума. При установке стрелки регулятора на конкретный уровень, он задается отопителю. После зажигания котла, начинает функционировать терморегулятор, устанавливающий заданный параметр температуры, закрывая или открывая кран для подачи топлива.

Вмонтированная термопара в теплообменник для касается теплоносителя, и имеет в составе особый стержень, изготовляемый из реагирующего на различные изменения температуры материала. Главным образом он изготавливается из инвара, который является сплавом железа и никеля. При воздействии температуры стержень удлиняется или укорачивается. Он соединяется с клапаном, который под действием стержня и осуществляет регулирование подачи на горелку газа.

Сегодня производители к механическому блоку автоматики добавляют еще 2 датчика:

датчик пламени.

Оба датчика моментально отключают поступление газа в котел, в случае резкого снижения давления в трубе или в случае падения тяги в дымоходе. Такая погодозависимая автоматика систем отопления для загородной дачи или дома. Датчики имеют устройство, которое основано на изгибе тонкой пластины, которая изготовлена из сплава 2-х металлов. К примеру, если температура высока, происходит выгибание пластины и удержание клапана в открытом состоянии. Если пламя уменьшилось, происходит выпрямление пластины и клапан перекрывается. Такая же процедура осуществляется и с датчиком тяги в дымоходе.

Энергозависимая автоматика

Примером может служить энергозависимая автоматика для газовых котлов отопления Арбат. Она представляет собой электронное устройство, основная задача которого заключается в регулировании процесса подачи газа за счет открытия и закрытия крана.

Устройство является сложным механизмом, а производители добавляют ему еще ряд дополнительный функций:

В настоящее время производители движутся дальше, поскольку требования к комфортному использованию котлов повышаются, автоматика наделяется еще и следующими функциями:

Выходит, что данный тип является автоматикой безопасности котлов отопления. Еще большой популярностью сегодня пользуются электрические водонагреватели для отопления, применяемые в небольших квартирах и загородных домах. Отдельного внимания заслуживает система диагностики. Она обеспечивает возможность предотвратить возникновение различных серьезных неисправностей. Конечно, это позволяет значительно экономить на ремонте оборудования.

Сегодня на рынке можно встретить различные приборы отопления электрические энергозависимые.

Это могут быть как обычные блоки, которые не имеют программного управления, так и программируемые. Вторые удобны тем, что есть возможность задавать необходимый режим температуры на значительный отрезок времени, вплоть до недели. К примеру, посмотрев прогноз погоды, есть возможность установить требуемую температуру на каждый следующий день, что обеспечит сохранность в квартире комфортного температурного режима. Также можно программировать температуру, как в ночное, так и дневное время.

Реле приоритета бойлера ↑

Котлы  бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции  и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам  цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС.  Без такого реле обе тепловые нагрузки функционируют независимо.

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

  • безопасное функционирование отопительной системы;
  • автоматическое включение-выключение оборудования;
  • удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Виды контроллеров для управления котлами

Следует обратить внимание на классификационные особенности не только самих котлов отопления, но и виды контроллеров, так как они используются для разных целей и обладают разными возможностями

Каскадные контроллеры

Контроллер для каскадного управления позволяет контролировать и управлять сразу несколькими котлами и насосами. Для этого тепловые генераторы внутри котельной объединяют в каскад. Мощность такой системы может быть различной и меняется в зависимости от требуемой тепловой нагрузки.

Каскадная система отопления

Контроллер каскадного управления котлами функционируют по специально разработанным алгоритмам с плавным или ступенчатым контролированием мощности по нагрузке всей системы. Для подающей и обратной магистралей каскада к устройствам подсоединяются температурные датчики.

Программа у контроллера управления каскадом котлов выполняется за счет показаний от вышеуказанных конструктивных элементов. Поэтому происходит учет абсолютной температуры, ее снижения и скорости нарастания. Поэтому в разные временные моменты происходит подключение ступеней мощности к каскаду. Ступенями являются котлы.

Контурный вид

Контроллер управления электрокотлом в большинстве случаев относится к контурному типу. Это означает, что выполнение всех функций базируется на показаниях со стороны датчиков наружного воздуха, а также температур и основных магистралей, внутри помещения и внутри бойлера. Поэтому здесь предметами управления являются циркуляционные насосы и клапаны.

В большинстве случаев используются одно- или двухконтурные контроллеры управления электрическим котлом. Приборы отвечают за поддержание ряда значений температуры и ГВС из прилагаемого программного обеспечения, которые соответствуют экономичному и номинальному эксплуатационным режимам.

Переключение между ними происходит за счет создания временных программ, создаваемых пользователем.

Универсальные устройства

Нередко для управления внутри котельных применяют универсальные контроллеры, функционал которых был перечислен выше. Суть заключается в том, что в качестве полноценной системы для «умного дома» требуется достаточно большой объем функций. Число схем для управления часто в данном случае ограничено.

Модульные решения

Чтобы преодолеть ограничения функционала предыдущего вида контроллеров управления котлом отопления используют системы, действие которых основывается на модульных принципах. Базовый блок отвечает за сам котел, и к нему производится подключение других дополнительных модулей, которые расширяют возможности системы.

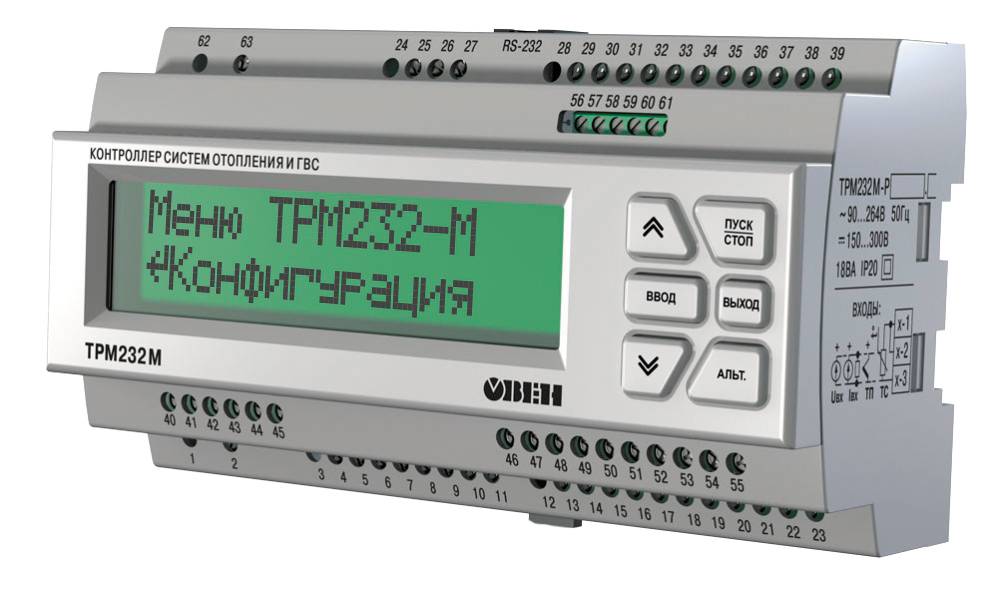

Контроллер Овен

Например, популярным отечественным решением сегодня для использования модулей каскадного управления одновременно с подключением контуров отопления со смесителем, модулями ГВС внедряют контроллер управления котлом «Овен». Эта марка широко применяется как для узких и простых решений, так и в рамках сложных модульных систем.

Коммуникационный вариант

Но следует понимать, что иногда встречаются ситуации, где требуется наличие решения с отсутствием функциональных ограничений. Тогда понадобятся контроллеры управления котлами, которые объединяются в сеть.

И здесь устройства могут подключаться разного типа и для разных видов котлов. Например, для управления газовым или твердотопливным типом прибора. В целом, такая система позволяет содержать большое количество элементов, которые в зависимости от требований могут расширяться и дополняться еще новыми компонентами.

Принцип работы заключается в наличии шины для обмена данными, которая действует по одному из стандартных протоколов. Есть общепринятые решения, а также разработанные под определенные виды контроллеров управления котлами отопления производителями варианты. Сети на базе таких стандартов дают возможность объединять между собой сразу несколько десятков единиц контроллеров.

Схема работы системы отопления

Общая шина дает возможность применять в работе одни и те же датчики, что объединяет компоненты в одну систему управления. Коммуникационный тип контроллера для котельных установок может передавать данные о текущем состоянии систем, аварийных ситуациях, появлении новых настроек по интернету, GSM и даже обычной телефонной сети.

На основе коммуникационного контроллера строятся системы диспетчеризации локального и удаленного типа.

По материалу и типу теплообменника

Теплообменники могут быть:

  • чугунными;
  • медными;
  • алюминиево-кремниевыми;
  • из углеродистой или нержавеющей стали.

Конструкция теплообменника тоже может различаться.

Самые популярные – раздельные теплообменники. Отдельно проходит вода отопления, отдельно вода для домашних нужд жильцов. Они немного дороже, но более надёжны.

Битермический теплообменник выглядит, как труба в трубе. Во внутренней трубе вода ГВС, которую нужно согреть, а во внешней циркулирует теплоноситель отопления.

Третий тип – теплообменник, в котором встроен змеевик. Ёмкость с водой греется от теплоносителя, протекающего в змеевике. Косвенная система нагрева всем хороша, но летом либо придётся топить котёл, либо жить без горячей воды.

Битермический вариант не рекомендуется использовать там, где жёсткая вода. И будьте готовы, что каждый раз сначала из крана будет сливаться обжигающая вода, а уж потом нужной вам температуры.

Автоматические мультиблоки

Научно-технический прогресс дает нам сегодня возможность воспользоваться приборами, имеющими компактные размеры, но обладающие большими функциональными возможностями. Автоматика газовых котлов не осталась в стороне. Сегодня производители предлагают мультиблоки, в состав которых входят:

  • Газовый клапан комбинированного типа.
  • Терморегулятор.
  • Термодатчик.
  • Датчик тяги.
  • Прибор, стабилизирующий давление газа.
  • Клапан для горелки. Обычно этот прибор имеет двухступенчатое действие.

Обратите внимание на первый клапан. Он работает в связке с терморегулятором, который с помощью термодатчика контролирует температуру теплоносителя прямо в отопительном контуре

Такой миниблок может работать в паре с термостатом, который устанавливается в помещении. Последний контролирует температуру воздуха, а соответственно и температурный режим дома. Такая связка помогает более точно проводить регулировку работы газового отопительного котла.

Преимущества и недостатки

Большинство бытовых отопительных и водогрейных котлов на твердом топливе – с ручной загрузкой. Пеллетные и пиролизные агрегаты с длительным циклом, как правило, в 4-8 раз дороже при той же мощности, поэтому не каждому по карману.

В зависимости от модели и объема камеры сгорания, дрова/уголь необходимо подкидывать в топку каждые 3…6 часов, что не очень удобно, особенно в ночное время. В котле с автоматикой этот период можно увеличить в 1,5…2 раза.

  • Отопительный агрегат работает всю ночь на одной закладке топлива, поддерживая комфортную температуру (без чрезмерного нагрева и остывания).
  • Котел быстрее выходит на режим – например, после простоя, когда хочется быстро прогреть помещение.
  • Для контура ГВС задается оптимальный диапазон, чтобы не обвариться кипятком и не мыться в прохладной воде.
  • Возможность дистанционного управления (через приложения для смартфонов, Интернет: ещё по пути домой активизируйте отопительную систему, чтобы к вашему приходу помещения прогрелись).
  • Повышение безопасности эксплуатации: даже если дома никого нет, автоматика отключит, выведет котел на минимальный режим или вовсе погасит, или же усилит ток воды, чтобы интенсивнее отбирать тепло в теплообменнике.

Основной недостаток всех электронных контроллеров – зависимость от электроснабжения. Если отключится свет, перестанет работать и автоматика (а также и насос, и вентилятор). Даже работающий котел при этом перестанет обогревать помещение, или будет функционировать на минимуме возможностей – как в системе с естественной циркуляцией теплоносителя. Чтобы не допустить этого, используют резервные источники питания с аккумуляторами, которые способны питать электронику и двигатели от 30 минут до нескольких часов.

Принципы работы котлов с элементами автоматики

Большую роль в работе твердотопливного котла играет топка, которая выполняет функции теплообменника. Именно здесь происходит сгорание горючего.

Вокруг этого элемента конструкции находится водяная рубашка, которая нагревается за счет раскаленных стенок топлива. Впоследствии этого, вода попадает в трубы и радиаторы. При этом жидкость циркулирует самотеком без каких-то специальных насосов.

Регулировать интенсивность горения твердотопливного котла можно вручную, с использованием шибера, или при помощи механических заслонок. Если вы хотите повысить температуру в помещение, то необходимо поднять заслонку, что увеличит доступ воздуха, и ускорит процесс горения.

Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  • тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  • также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  • тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  • также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  • автоматический поджиг горелки;
  • модуляция интенсивности пламени;
  • самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  • Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  • Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  • Клапан под воздействием шайбы открылся, и газ потек на запальник.
  • Осуществляется поджиг.
  • После этого начинается постепенный разогрев термопары.
  • На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  • Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  • И после этого этот процесс контролирует термостат.

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.

На необходимость в проведении ремонтных работ, указывают следующие признаки:

  • Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
  • Самопроизвольное затухание огня.
  • Отказ системы розжига.

Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).

Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.

Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.п.

Делаем электрокотел

Шаг 1. Сперва нам нужно позаботиться о патрубках подключения котла к отопительной системе. Поэтому заранее вырезаем несколько патрубков из подготовленных для этого труб (2 штуки диаметром 1,25″ и одна штука на 3″).

Шаг 2. Настал черед самой емкости для бака, то бишь трубы большого диаметра. В местах, которые вы предварительно отметили (смотри схему) вырежьте отверстия с помощью сварочного аппарата и обработайте края болгаркой, чтобы не было металлической стружки и неаккуратных срезов. Присоединение патрубков к корпусу котла

Шаг 3. Приварите изготовленные патрубки к проделанным отверстиям.

Шаг 4. Возьмите лист стали и вырежьте из него 2 круга, чьи диаметры должны совпадать с внешним диаметром трубы-бака котла. Далее вам нужно будет приварить их к торцам этой трубы.

Круги можно вырезать диаметром чуть больше, чем размер днища у котла. Это поможет вам аккуратнее и прочнее приварить листы. Ненужные края потом будет можно обрезать болгаркой.

Отшлифуйте места соединений.

Шаг 5. В верхнюю часть будущего котла приваривается патрубок 1,25″. В дальнейшем к нему будет присоединяться сваркой второй нагревательный элемент.

Шаг 6. Теперь нам нужно будет подготовить место для монтажа первого ТЭНа. Для этого вам необходимо сделать 2 отверстия в приваренном днище котла. После этого также отшлифуйте отверстия и установите ТЭН.

Электрическая схема подключения котла

Шаг 7. Ответственный и волнительный момент: котел предстоит подсоединить к самой системе отопления. Для этого и предназначены патрубки, которые мы приварили заранее.

Отдельно стоит упомянуть подключение электрической части. Если вы не обладаете достаточными навыками и знаниями, то пригласите опытного электрика.

Если же вы сами с усами, то прилагаем вам в помощь электрическую схему котла.

Шаг 8. Теперь нам предстоит монтироваться второй ТЭН (с меньшей мощностью), который оснащен терморегулятором. Присоединяется он к верхнему патрубку.

Шаг 9. Все готово. Котел подключен. Теперь осталось «затопить» систему и дождаться выхода устройства на рабочую мощность. Далее мультиметром измерьте температуру теплоносителя в системе: она должна быть около 70˚С. Если все так, то вы можете гордиться собой!

По способу выбрасывания отработанных газов

По тому, как выводится дым, различают такие виды котлов:

  1. Дымоходные.
  2. Турбированные.
  3. Парапетные.

Первая разновидность – это котлы с открытой камерой сгорания. Как видно из названия, им требуется монтаж добротного дымохода.

Схема турбированного двухконтурного газового котла

У турбированных котлов камера сгорания закрытая, а газы принудительно выводит встроенный вентилятор. Таким приборам нужна коаксиальная труба (по сути – это две трубы одна в одной: по внутренней трубе выходит дым, а по наружной поступает кислород, необходимый для процесса горения). Трубы прокладываются через наружные стены без монтирования вертикального канала.

Парапетные. Котлы похожи на предыдущий вариант (тоже имеет закрытую камеру сгорания и двойную трубу), но удаление дыма происходит за счёт естественной циркуляции воздуха, а не вентилятором. Поэтому парапетные котлы не нуждаются в электроэнергии.

Принцип действия автоматики. Основные узлы

Рассматривая внутреннее устройство приборов автоматики безопасности, можно сделать однозначный вывод, что главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания. На этом действии построена вся автоматика для газовых котлов отопления. Различия могут быть только в наличии дополнительных функций у приборов автоматической регулировки и способах управления ими.

Наприме вы хотите включить котел. Розжиг осуществляется в результате подачи газа на запальную горелку. Этот процесс контролируется электромагнитным клапаном. Установленная термопара, подогреваемая запальной горелкой, способна за короткий промежуток времени, всего 2-3 с. выдать необходимую искру для воспламенения газа на основной горелке. Отпуская кнопку розжига, вы запускаете в работу основной клапан, который подает в камеру горения газ.

Устройство работает за счет взаимодействия обоих клапанов.

Выбирая необходимую температуру воздуха для отапливаемого помещения, устанавливаем регулятор в нужное положение. За всем процессом четко следит термостат, который оснащен датчиками, регулирующими объем поступающего газа в камеру сгорания. Благодаря двум клапанам, отсечному и моделирующему, установленному в термостате, регулируется поток газа, следовательно, и интенсивность нагрева котла. Схема расположения основных мест регулировки на приборах примерно выглядит таким образом.

Интенсивность нагрева котельного оборудования можно регулировать путем увеличения или понижения рабочего давления на штуцерах. Обычная мембрана способна регулировать рабочее давление бытового газа на выходе. В другой ситуации отрегулировать выходное давление газа в системе можно путём манипуляций с винтом подачи газа.

Следует детальнее остановиться на том, какие виды автоматики существуют для домашних котлов на газообразном топливе, на каком принципе основана работа автоматических приборов, и как это отражается на безопасности и эффективности автономной системы отопления.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.


Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.


Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

  • термоэлемент;
  • группа рычагов;
  • пружинный патрубок;
  • сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Как устроена система безопасности

Устройство системы безопасности в автомате для газовых котлов – это необходимый атрибут, так как под ее контролем проходят все внутренние процессы.

Автоматически регулируются следующие моменты:

  • происходит регулировка давления газа;
  • если значения падают ниже установленного производителем или пользователем, то перекрывается доступ топлива. Это обеспечивается за счет того, что запорный механизм опускает клапан;
  • если работа модуля зависит от энергетических источников, то контроль над давлением осуществляется посредством реле, которое колеблется в зависимости от давления. Они состоят из некой мембраны, обеспеченной штоком. И когда давление стабилизируется, то мембраны принимают положение, помогающее разомкнуть контакты, обеспечивающие питание для отопительной установки. Но если давление приходит в норму, то контакты снова смыкаются, и установка работает;
  • обеспечение пламени в горелке. Если пламени нет, то термопара быстро остывает и производство необходимого тока прекращается. А заслонка, работающая на электромагнитном принципе, прекращает подачу топлива на саму горелку;
  • наличие необходимой тяги в том канале, который обеспечивает отвод дыма. Когда тяга уменьшается, то биметаллическая пластина от нагрева принимает другую форму. Та тяга, которая соединяла датчик и клапан, выводит из рабочего режима систему. Прекращается поступление топлива на горелку;
  • наличие термостата, который следит за колебаниями температуры самого теплоносителя, циркулирующего в контуре. Почти все, отвечающие современным требованиям системы, обеспечивающие безопасность, оснащены реле и датчиками, гарантирующими контроль присутствия теплоносителя внутри контура.

Но нужно понимать, что автоматике для газовых котлов нужны профилактические осмотры специалистов, потому что даже самая хорошая автоматика может выйти из строя по многим причинам. Но если ее периодически осматривает мастер, то система должна работать безотказно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
