Промывка теплообменника газового котла: регламент исполнения и порядок действий при очистке своими руками

Жидкости для промывки теплообменников

В заключение рассмотрим вопрос, чем промыть теплообменник газового котла

Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность

Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

В зависимости от конструкции котла, надо проделать следующие операции:

1. При помощи длинной отвертки снять переднюю крышку агрегата, защитный кожух и отражатели камеры сгорания.
2. Отсоединить мешающие провода датчиков протока, температуры и т. д. а также напорные трубопроводы (чтобы не забыть, как они подключаются, можно сфотографировать внутреннее наполнение агрегата).
3. Снять вентилятор и отражатель отработанных газов.
4. Сам пластинчатый теплообменник похож на радиатор автомобильной печки и крепится на защелках.
5. При снятии прибора избегайте резких движений и механического воздействия – повредить теплообменник очень легко.
6. При отсоединении от радиатора медных трубок обязательно вторым ключом придерживайте гайки, расположенные у основания прибора, иначе можно повредить выходные патрубки устройства. После чистки теплообменника, его устанавливают в обратном порядке.

Очистка нужна в следующих случаях:

1. Расчетные показатели прибора существенно отличаются от заявленных в паспорте — еплообменник потребляет больше теплоэнергии, но при этом работает с меньшей эффективностью.
2. Подошел срок плановой замены резиновых уплотнений теплообменника.
3. На пластинах теплообменника образовался настолько плотный нарост грязи, накипи, окалины, что его возможно убрать лишь механически.

О вреде накипи в теплообменнике

Нагрев водопроводной воды для системы горячего водоснабжения (ГВС) в двухконтурном газовом котле или в газовой колонке производится в проточном теплообменнике.

Известно, что при нагревании выше 54 оС происходит кристализация растворенных в воде солей химических элементов, в основном кальция и магния. Твердые кристаллы соли оседают на поверхностях нагрева теплообменника и образуют на них прочную корку.

Кроме солей жесткости, в состав отложений накипи попадают другие твердые частицы, которые содержатся в воде. Например, частицы ржавчины, окислы других металлов, песок, ил и пр.

Количество соли в воде определяет степень её жесткости. Различают воду жесткую, которая содержит много соли, и мягкую, с небольшим количеством соли.

Если источником водопроводной воды является река или другой природный водоем, то жесткость такой воды, как правило, небольшая. Вам повезло, вода в вашем доме мягкая.

Водопроводная вода из скважины обычно содержит больше солей жесткости. И чем глубже скважина, тем больше соли в воде.

Твердая корка из солей жесткости, ржавчины, песка, ила на поверхности нагрева теплообменника препятствует передаче тепла через его металлические стенки. Кроме того, отложения уменьшают просвет каналов теплообменника. В результате температура нагрева и напор горячей воды постепенно снижается, а стенки теплообменника перегреваются, что снижает срок его службы.

Внутреннее устройство двухконтурного газового котла на примере Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера). Вторичный теплообменник ГВС расположен в нижнем отсеке.

Двухконтурные газовые котлы чаще всего имеют два теплообменника. Один — первичный, в котором газом нагревается вода для отопления. Другой — вторичный теплообменник ГВС, в котором отопительная вода из первичного теплообменника нагревает воду из водопровода для ГВС.

Встречаются также двухконтурные котлы, в которых и вода для отопления и вода для ГВС нагреваются газом в одном комбинированном битермическом теплообменнике. Битермический теплообменник быстрее накапливает накипь, а чистить его от накипи труднее.

Газовая колонка имеет один теплообменник ГВС, в котором водопроводная вода сразу нагревается газом.

Регулярная очистка от накипи необходима только для теплообменника ГВС, в котором происходит постоянное накопление отложений солей жесткости.

В каналах теплообменников с отопительной водой накопление накипи происходит только при замене или добавлении в систему свежей воды. Происходит это достаточно редко и в малых объемах.

Если на входе в котел отопительной воды стоит фильтр, то в котел не попадает другая грязь из системы отопления и необходимости в чистке каналов теплоносителя котла может не быть за весь срок его службы. Очистка от накипи первичного теплообменника с той же периодичностью, что и теплообменника ГВС, не требуется. Однако «сервисмены» без должных оснований часто настаивают на чистке от накипи и первичного теплообменника, заодно, на всякий случай. Естественно, берут за это плату.

Вторичный пластинчатый теплообменник ГВС двухконтурного газового котла. Два отверстия служат для циркуляции через теплообменник отопительной воды. Через другие два — входит холодная и выходит нагретая вода ГВС. Требуется регулярная очистка от накипи внутри.

Теплообменник битермический двухконтурного газового котла. Справа патрубки для отопительной воды. Слева — патрубки для воды регулярная очистка от накипи внутри и от сажи снаружи.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения)	Описание процесса
	Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
	Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника.	Очистка теплообменника.  В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать: металлической щеткой; наждачкой; скребком и т.д. Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.

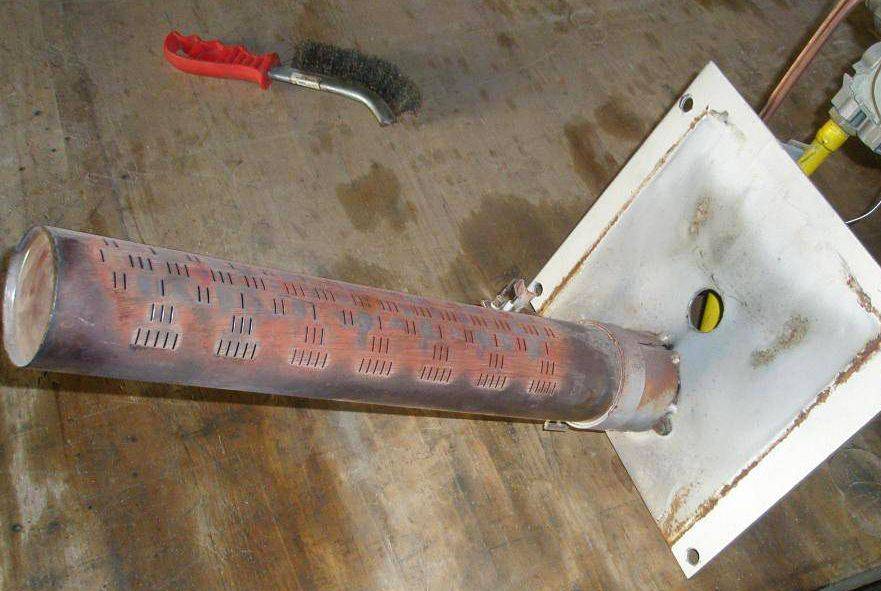

Так выглядит почищенная основная горелка.	Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
	Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
	При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
	Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.

Причины образования накипи в котле и чем это опасно

В газовом котле, устанавливается один или два теплообменника (в зависимости от конструкции и функционала), полые внутри, по которым постоянно циркулирует теплоноситель. Жесткая вода приводит к появлению отложений и сужению внутреннего просвета.

Для защиты первичного теплообменника, устанавливают систему

, что несколько снижает степень и интенсивность отложений. Вторичный контур или змеевик ГВС, защитить от накипи довольно сложно и требует существенных материальных затрат.

На практике, в отечественных реалиях эксплуатации, защиту от накипи используют крайне редко. Отсутствие водоподготовки является основной причиной засорения теплообменников.

Если вовремя не убрать накипь, появятся следующие последствия:

• Увеличится расход газа – металл, применяемый для изготовления теплообменников, имеет хорошую теплопроводящую способность. Кальциевые и магниевые отложения, существенно ухудшают теплопроводимость. Чтобы прогреть контур отопления и передать тепло воде, потребуется сжечь больше газа. Первый признак, указывающий на необходимость чистки теплообменника от отложения солей – повышенный расход топлива. Было подсчитано, что всего 1 мм отложений, приводит к увеличению расхода топлива на 10%.
• Потери теплоэффективности от накипи в теплообменнике – еще одно неприятное последствие магниевых или кальциевых отложений. Принцип работы любого теплообменника построен на том, что теплоноситель, поступающий из обратного трубопровода системы отопления, охлаждает металл контура, попутно аккумулируя тепло. Нагретая жидкость направляется на подачу отопления. Для эффективной работы требуется, чтобы скорость циркуляции не снижалась. Зарастание внутреннего пространства контура, препятствует нормальному теплообмену. Автоматика дает сигнал на увеличение мощности котла. Циркуляционный насос и теплообменник, начинают работать в режиме предельных нагрузок и вскоре выходят из строя.

Неисправный газовый котёл может доставить кучу хлопот его владельцу. Причём разобраться в причинах неполадки самостоятельно, порой невозможно. Список возможных неисправностей весьма широк.

Проводя диагностику, убедитесь в наличии газа, электричества, проверьте расход воды. Агрегат продолжает работать с перебоями? Внимательно осмотрите внутреннюю и наружную конструкцию с целью исключения возможных причин технических неполадок.

К самым распространённым ошибкам в работе газовых котлов – принято считать сбои в программе. В таких случаях специалисты советуют проанализировать пульт управления на предмет возможных повреждений. Можно также провести самостоятельную регулировку аппарата и настроить котёл согласно правилам эксплуатации.

Если после поиска видимых причин неисправности, котёл продолжает плохо нагревать, а причину плохой работы аппарата вы так и не нашли, можно смело утверждать, что агрегат покрылся пеной из химических соединений и это мешает полноценному функционированию.

Промывка теплообменников необходима в следующих случаях:

• Нормализация передачи тепла от металла к воде.
• Предотвращение прогорания котла.
• Профилактика аварийных случаев.
• Повышение срока эксплуатации устройства.

Появление накипи и солевых отложений на внутренних стенках элементов котла и отопительного контура является наиболее распространенной причиной поломок котельного оборудования.

Главной причиной засорения теплообменника и труб является циркулирующая в контуре вода. Если вода не была предварительно очищена от примесей ржавчины, карбоната кальция, ионов магния и прочих веществ, она станет причиной загрязнения контура и сужения его просвета.

В результате накопления осадка и накипи внутри труб, они все больше утрачивают способность к теплоотдаче, так что напор теплоносителя снижается.

Стоит отметить, что каждый 1 мм солевых отложений увеличивает расход топлива на 10 %.

Основные способы промывки

Начать следует с того, что теплообменник, прежде всего, является трубной системой с двигающейся внутри жидкостью. Но вода, которая используется в системах, обычно не отличается высоким качеством. Разные соли металлов, присутствующие в ней, оседают на стенках конструкции, становятся накипью и сужают проход. Существует три способа борьбы с накипью:

• механический;
• химический;
• посредством закачивания в систему жидкости под сильным напором.

В статье рассматривается только чистка своими руками, в связи с чем о третьем способе мы говорить не будем. В одиночку с ним точно не справиться, так как потребуется специальный компрессор, способный создавать давление примерно в 10 атмосфер. Только с помощью этого устройства можно разбить отложения на железных поверхностях.

Обратите внимание! С двумя другими же способам вполне можно справиться собственноручно. Сразу оговоримся, что это достаточно трудно, да и навыки соответствующие потребуются

Видео – Чистка теплообменников

https://youtube.com/watch?v=Ljjkd_IrQQg

Способ №1. Механическая промывка

Если используется эта промывка теплообменника газового котла, не забывайте, что сам обменник занимает много пространства в теплогенераторе. Он расположен над камерой сжигания, поэтому туда непросто добраться. Алгоритм действий должен быть следующим.

Шаг первый. Снимается верхняя часть корпуса. Чтобы это сделать, необходимо отключить электрическое питание и подачу газа (если все это предусмотрено конструкцией котла).

Шаг второй. Обменник отсоединяется от отопительной магистрали.

Шаг третий. Крепления прибора снимаются.

После этого можно извлекать теплообменник из теплогенератора и приступать непосредственно к процедуре промывки. А что можно увидеть после демонтажа? Как правило, все внутренние полости забиты накипью – солями металлов, кальция или же натрия, а еще трехвалентным ферумом.

Для чистки придется использовать металлические инструменты – штыри, скребки и так далее

В ходе работы следует проявить особую осторожность, дабы не повредить поверхности конструкции

В некоторых случаях прибор смачивается в какой-либо емкости, заполненной несильным раствором соляной кислоты. И как только накипь размякнет, можно начинать удалять ее. По окончании процедуры все внутренние пустоты промываются водой под незначительным давлением. В этих целях можно приложить шланг, подключенный к системе водоснабжения.

Вы сможете лично убедиться, сколько грязи при этом выльется. Нужно дождаться, когда начнет течь чистая вода. Дополнительно можно простукать поверхности прибора киянкой (это специальный молоток, выполненный из древесины или резины).

Полная инструкция по промывке газового котла

Ранее мы рассказывали о том как полностью промыть и прочистить газовый котел своими руками, советуем вам ознакомится с данной информацией

Способ №2. Химическая промывка

Сразу оговоримся, что такая промывка является достаточно сложной процедурой. В ходе работы понадобится специальный прибор, именуемый бустером. И, невзирая на то, что данный вариант предельно упрощен, для его воплощения все равно следует знать о ряде важных нюансов.

В чем же упрощенность методики? Прежде всего, нет необходимости в извлечении теплообменника и демонтаже некоторых элементов газового котла. Необходимо лишь отсоединить пару патрубков (к одному из них нужно подключить специальный шланг, посредством которого внутрь корпуса будет подаваться чистящее средство). Пройдя через корпус, средство выйдет наружу посредством второго патрубка, к которому также будет подключен шланг. Следовательно, как в обменнике, так и в бустере средство будет перемещаться по кругу.

А теперь рассмотрим, из каких компонентов состоит сам бустер. К таковым относится:

• емкость для химического вещества;
• электрический нагреватель (он есть далеко не на всех моделях, но люди с опытом советуют приобретать именно такие модели; так реагент будет нагреваться, а будучи теплым, он более быстро и качественно удаляет накипи соли и грязи);
• насос.

Обратите внимание! Такими химическими реагентами могут быть разного рода растворы, находящиеся в свободной продаже на отечественном рынке. И вопрос выбора правильного реагента является наиболее актуальным

В каждом конкретном случае необходимо учитывать не только степень засорения, но и его тип, а также материал, использованный при изготовлении теплообменника.

Далее мы выясним, с помощью каких средств может выполняться промывка теплообменника газового котла.

Печь с теплообменником для бани

Ранее мы рассказывали о том как выбрать хорошую печь с теплообменником для бани, советуем вам ознакомится с данной информацией

Где находится и как его извлечь

Основные методы предполагают полное извлечение теплообменника из котла. Чистка без разборки и извлечения возможна лишь при использования метода гидродинамической промывки, осуществляемого исключительно специалистами. Тем не менее, процесс извлечения не требует особых навыков и специального оборудования, а устройство всех моделей газовых котлов не отличается кардинально.

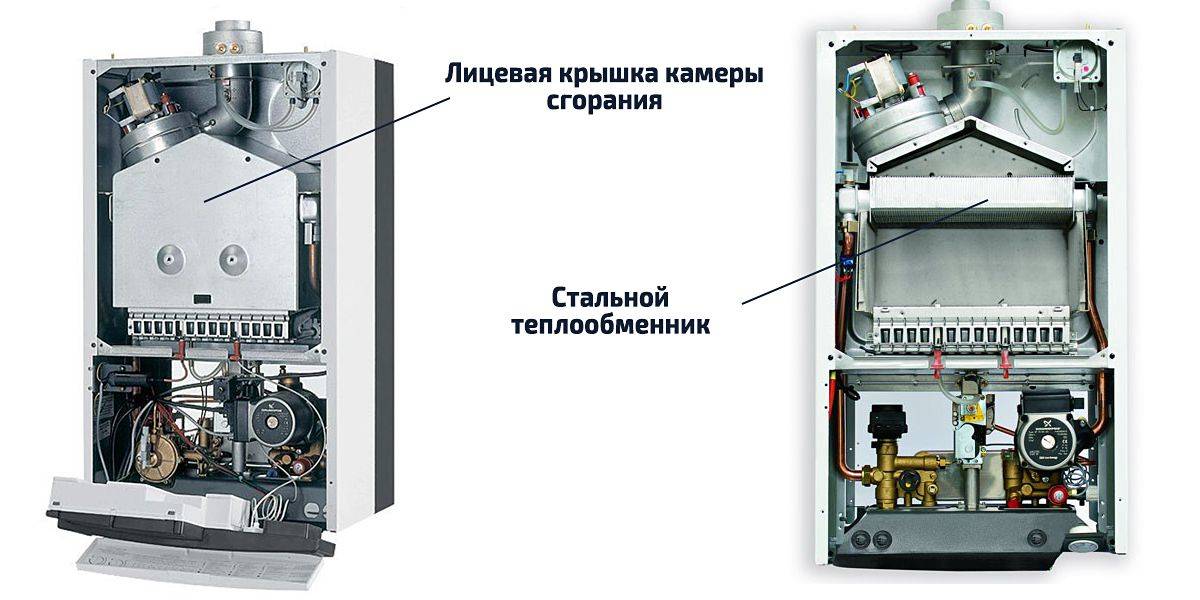

Расположение теплообменника на примере настенного Baxi LUNA-3 Comfort 240 Fi.

1. Первым делом всегда снимается лицевая крышка, просто откручиваем болты и аккуратно снимаем ее.
2. Сливаем воду с котла через соответствующий выпускной кран (обычно находится внутри котла), обязательно стравливаем давление при его наличии.
3. Далее необходимо снять переднюю крышку камеры сгорания. В простых моделях она видна сразу, в более сложных моделях камера сгорания может быть изолирована огнестойким, тепло- или шумоизоляционным материалом, резиновыми уплотнителями. Также может потребоваться снять верхнюю часть камеры сгорания.
4. Обычно на патрубках у теплообменника устанавливаются датчики температуры или протока воды, которые необходимо отключить.
5. Осталось снять крепежные механизмы, хомута, отсоединить патрубки и снять теплообменник. Будьте внимательны, так как при отсоединении из теплообменника могут политься остатки воды, накройте электронные элементы и проводку под камерой сгорания.

В напольных газовых котлах с открытой камерой сгорания процесс еще проще, поскольку теплообменник доступен сразу же после снятия крышки корпуса. В целом, изучить устройство своей модели котла можно по изображениям инструкции по эксплуатации, для многих моделей есть наглядные примеры разбора демонтажа в Ютуб.

Вместо эпилога

В настоящее время покупка очистителя для отопительной системы не представляет какой-либо трудности – найти его возможно в любом строительном магазине. Главное – это верно подобрать необходимый тип, чтобы он смог без негативных последствий контактировать с материалом обрабатываемого трубопровода. Также нужно внимательно изучать инструкцию по применению на предмет необходимости использования защитных перчаток и иных средств. Касательно источников приобретения: специалисты советуют приобретать очиститель в розницу, если необходимо выполнить небольшой объем работать. В иных случаях, лучше покупать средства через интернет-площадки, тогда возможно будет сэкономить на больших объемах тары.

Когда нужно чистить теплообменник?

Точные рекомендации в этом случае может дать только производитель отопительного прибора. Обычно изготовители котлов рекомендуют чистить теплообменник раз в 3-4 сезона.

Но и эти рекомендации нуждаются в корректировке. Ведь в разводку системы отопления можно наполнить и жесткой водой из водопроводного крана, и дистиллированной жидкостью, не содержащей «базы» для образования накипи.

Кроме того, периодичность чистки зависит и от конструкционного материала, из которого изготовили арматуру разводки системы отопления. Ведь ржавеющие стальные трубы «забьют» теплообменник хлопьями оксида железа за пару сезонов, а полностью инертная полимерная арматура такого недостатка лишена в принципе.

Совет: хотите снизить периодичность чистки – заполняйте систему дождевой водой. Она обойдется дешевле дистиллированной жидкости и снизит риск образования накипи. Кроме того, собирая разводку системы, используйте пластиковые трубы. Они избавят вас от ржавчины, забивающей теплообменник за пару-тройку сезонов.

Как чистят теплообменники газовых котлов?

Накипь, ржавчину и прочие составляющие забивающей сечение трубы теплообменника пробки приносит вода. Поэтому в процессе чистки мы должны запустить этот процесс в обратную сторону – промыть теплообменник той же водой, которая размоет пробку в трубах и вынесет частички «грязи» из котла.

Однако известковая пробка собирается на внутренних стенках трубы теплообменника в течение нескольких лет, а процесс чистки нам хотелось бы завершить за пару-тройку часов. Поэтому обычной воде нужны «помощники» — абразивные частицы и химические реактивы, ускоряющие «отслоение» налета.

Теплообменник газового котла

В итоге процесс чистки теплообменника выглядит следующим образом:

• Вы подаете в напорную трубу котла сдобренную «помощниками» воду. Причем поток нужно направлять именно со стороны напорного штуцера: ведь он расположен в верхней точке теплообменника.
• Спустя некоторое время, а иногда и сразу, вы собираете воду и хлопья ржавчины и накипи у штуцера «обратки».

После этого теплообменник рекомендуют промыть большим объемом чистой воды – она смоет остатки абразивов и химических реактивов.

Как промыть теплообменник газового котла?

Производители котлов рекомендуют покупателям подобной продукции следующие способы чистки:

Совет: не пытайтесь промыть котел самостоятельно. Каждый способ чистки предполагает использование особого инструмента и реактивов. Без определенных навыков и практики вы, в лучшем случае, «провалите» это дело, а в худшем – повредите теплообменник.

Чем промыть теплообменник газового котла?

Тут все зависит от способа промывки. Химический вариант предполагает использование в качестве реагентов соляных и серных кислот. В крайнем случае, можно использовать азотную или фосфорную кислоту. Гидроабразивная чистка предполагает использование в качестве реагента концентрированных взвесей на основе абразивных материалов – песка, корундов и прочего.

Кроме того, в процессе абразивной и химической чистки нам понадобится комплект емкостей и напорного оборудования, обеспечивающего циркуляцию реагентов по внутренностям теплообменника.

Обычно в роли такого комплекта используют готовое решение – бустер для промывки теплообменника. Он состоит из бака для реагента и напорного узла – насоса. Причем в качестве насоса лучше использовать дренажное оборудование, способное прокачивать сквозь рабочую камеру загрязненную среду.

Бустер для промывки теплообменников Aquamax Evolution 10

К заборному патрубку насоса подключают бак с реактивом, а напорный патрубок агрегата соединяют с верхним штуцером котла. В свою очередь нижний штуцер отопительного прибора соединяют с баком, установив в точке сопряжения простейший фильтр.

Насос бустера обеспечивает циркуляцию реагентов, а фильтр – «ловит» хлопья ржавчины и остатки разрушенной накипи.

Причем чистка с помощью бустера не предполагает полного демонтажа котла. Чтобы начать промывку нужно просто отключить котел от разводки и подключить его патрубки к соответствующим «разъемам» бустера.

Гидродинамический способ промывки исключает использование каких-то особых реагентов. Ведь теплообменник чистит сама вода. Но в данном случае бустер придется дополнить очень мощным насосом, способным генерировать высокое давление. Да и размеры бака должны быть соответствующими.

Необходимость очистки и ее периодичность

Жесткая вода с большим количеством извести — главная причина, по которой образуется накипь в теплообменнике. Вода, проходящая через систему отопления, имеет низкую степень очистки и содержит железо, соли магния и кальция. Высокая температура способствует кристаллизации этих веществ на стенках устройства.

Теплоноситель, поступающий в элементы битермических и двухконтурных теплообменников, не подвергается очистке, поэтому отложения здесь формируются гораздо быстрее. Накипь отрицательно влияет на работу котлов. К негативным последствиям ее появления можно отнести:

1. Усиленное расходование газа. Показатель теплопроводности минеральных веществ ниже, чем у материала теплообменника. Прогревание конструкции требует больше энергии, а значит, повышается и использование газа. Отложения в 1 мм толщиной повышают затраты на 10%.
2. Перегрев котла. Вода из обратной линии предназначена для охлаждения теплообменника. Она отдает лишнее тепло системе отопления. Теплообмен нарушается из-за накипи, датчики котла повышают температуру для достижения необходимого уровня на подающей линии. Длительный интенсивный нагрев устройства способствует его быстрому износу и поломке.
3. Повышенная нагрузка на оборудование для обогрева. Осадок на стенках сужает диаметр каналов и не дает теплоносителю свободно перемещаться по системе. Растет давление на циркуляционный насос, он изнашивается и приходит в негодность.

Перегрев котла можно быть из-за накипи

В инструкциях известных изготовителей котлов (Baxi, Vaillant, Navien, Ariston) определена частота проведения очистки. В реальности процесс эксплуатации устанавливает свои сроки. Использование жесткой воды предполагает промывку перед отопительным сезоном или после его окончания. Необходимость удаления загрязнений можно определить по следующим признакам:

• потребление газа увеличилось;
• горелка постоянно включена;
• циркуляционный насос издает гул и работает с перебоями;
• в контуре ГВС уменьшился напор.

В этом видео вы узнаете, чем промывать теплообменник:
