Правила устройства водяного теплого пола под плитку

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

  Деревянная система водяного теплого пола

• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

  Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

• Вначале пол обрабатывается грунтом;
• Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Способы монтажа

Интегрировать данную систему под плитку можно по-разному, однако основной принцип остается неизменным: секрет заключается в трубе, находящейся в стяжке. Однако расположение труб может разниться, а значит и способы их крепления. По этой причине выделяют:

1. использование специальных плит с пазами для укладки труб;
2. монтаж трубопровода на стальную сетку или арматуру.

Рекомендуем: Особенности системы «комбинированное отопление: тёплый пол и радиаторы»

Каждый из предложенных способов одинаково хорош и выбор того или иного зависит только от удобства в расположении комнаты. При внедрении системы в любом случае необходимы только качественные материалы, иначе можно легко повредить основное отопление, что приведет к непоправимым последствиям.

Монтаж (со стяжкой)

1. 1. Подготовить основание: очистить, вывести до гладкого состояния цементным раствором или выравнивающей смесью.
   2. Установить на небольшой высоте коллекторный шкаф или сделать нишу для коллектора.
   3. Установить коллектор. Подсоединить контрольные приборы, краны, обратную и подающую трубы от котла.
   4. Настелить на основу гидроизолирующий материал. Материал заводят на стены. Соседние полосы кладут внахлест и фиксируют монтажным скотчем.
   5. Установить по периметру комнаты демпферную ленту. Край ленты должен располагаться на два сантиметра выше уровня стяжки. Демпфер предназначен для компенсации температурных расширений бетона при нагреве.
   6. Уложить маты из ППС или плитный утеплитель. Если укладка теплого водяного пола под плитку производится по межэтажному перекрытию и внизу отапливаемое помещение, допустимая толщина слоя – 4 см. Для укладки на грунт или над цокольным этажом слой должен быть толще.
   7. Теплоотражающий слой: фольгированная пленка или пластины. Пленку раскатывают по всей площади утеплителя и крепят металлизированным скотчем. Пластины укладывают в каналы матов ППС под трубы.
   8. Если монтаж производится на маты, трубу закладывают в готовые каналы в панелях ППС поверх теплоотражающих пластин. Нужно крепить или нет – указано в инструкции к матам.
   9. Если в качестве подложки для труб выступают утеплитель и фольга, поверх фольгированного слоя кладут арматурную сетку. Трубу разматывают поверх сетки с шагом от 15 до 30 сантиметров и фиксируют к прутьям ячейки хомутами из пластика.
   10. Концы труб подсоединяют к подающей и обратной гребенке коллектора.

Хотите знать как устроен водяной теплый пол в деревянном доме?

Хотите узнать как сделать опорно — столбчатый фундамент своими руками?

1. Выполнить опрессовку: запустить в контур воду, проверить пол на трубы на герметичность, а всю систему – на работоспособность. Тестировать в течение суток: вода должна подаваться в контур под рабочим давлением. Если давление за время теста не поменялось, система пригодна к эксплуатации.
2. Залить стяжку толщиной 3-7 см. Марка бетона для рабочей смеси – не ниже М-300.
3. Дождаться полного схватывания стяжки (около месяца).
4. Уложить финишное покрытие. Для красивой и ровной укладки используйте плиточные крестики.

Водяной теплый пол под плитку готов.

Видео о том, как сделать стяжку для водяного теплого пола под плитку.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

1. подготовка основания;
2. монтаж сопутствующего оборудования;
3. настил гидроизоляции и крепление утеплителя для теплых полов;
4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

• поверхность изолируют влагостойкими материалами;
• настилают доски на обрешетку;
• крепят гидроизоляцию;
• производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
• затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

1. фитинги;
2. вентили;
3. коммуникации;
4. сопутствующее оборудование: коллектор, насос, котел;
5. армировка металлической сеткой;
6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
7. гидро-, теплоизоляция;
8. строительный скотч;
9. перфоратор и набор крепежа;
10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

• расчет потерь тепла;
• средняя температура контура;
• плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Устройство водяного теплого пола

В состав данной отопительной системы входят следующие элементы:

Водонагревательный котел.

Его мощность должна быть равна суммарной мощности всех теплых полов дома с запасом в 15-20%. Чтобы не сливать воду во время ремонта котла, на входе и выходе его следует иметь запорные клапаны.

Насос.

Он способствует циркуляции воды в отопительной системе теплый водяной пол. Обычно в современных котлах есть встроенный насос. Он позволяет отопить двухэтажный дом. Если площадь помещения больше 120 квадратных метров, то требуется поставить дополнительные нагнетающие насосы.

Трубы.

Мы расскажем, какая из труб самая лучшая для данного отопления.

При выборе труб важно такое качество, как износоустойчивость, т.е. они не должны разрушаться при перепадах давления или высоких температурах, при химических воздействиях, не подвержены коррозии

Надежная изоляция и герметичность трубы предохранит отопительную систему от окисления. Важным моментом в выборе труб является и эластичность, способность сгибаться руками, не ломаясь, не трескаясь.

Трубы для теплого водяного пола можно применять из сшитого полиэтилена.

Они обладают высокой прочностью. Рекомендуется плотность сшивки-65-80%. Наиболее прочным является сшивка пероксидом-PEX-A плотностью -75%. Эти трубы устойчивы к высоким температурам. При изготовлении их испытывают под высоким давлением, поэтому они такие прочные.

Основным минусом таких труб является быстрая разгибаемость. Поэтому при укладке их нужно жестко фиксировать.

Используют также и полипропиленовые трубы, но этот материал расширяется под воздействием высоких температур.

Чтобы этого не произошло, нужно покупать трубы из пропилена с армированием стекловолокном. При термосварке они становятся монолитными. Но трубы из пропилена применяются нечасто из-за небольшого радиуса изгиба. Данный недостаток отрицательно сказывается на качестве обогрева помещения. Когда монтируют трубы из пропилена, то используют специальные насадки.

Низкой себестоимостью, износоустойчивостью обладают металлопластиковые трубы. Они прочны и долговечны, потому что состоят из нескольких слоев. Верхний и нижний защитные слои-это полиэтилен. В середине алюминиевая фольга, соединенная со сшитым полиэтиленом специальным клеящим составом. Благодаря алюминиевой прослойке они обладают хорошей теплопроводностью, а слои из полиэтилена предохраняют трубы от повреждений.

Отлично проводят тепло и долговечны медные трубы. Их применяют в основном в европейских странах.

В России для отопительной системы пола используются редко из-за высокой цены и трудоемкости монтажа. Его производят только профессионалы. При заливании бетонной стяжки их нужно покрывать защитным слоем, чтобы исключить отрицательное воздействие щелочей.

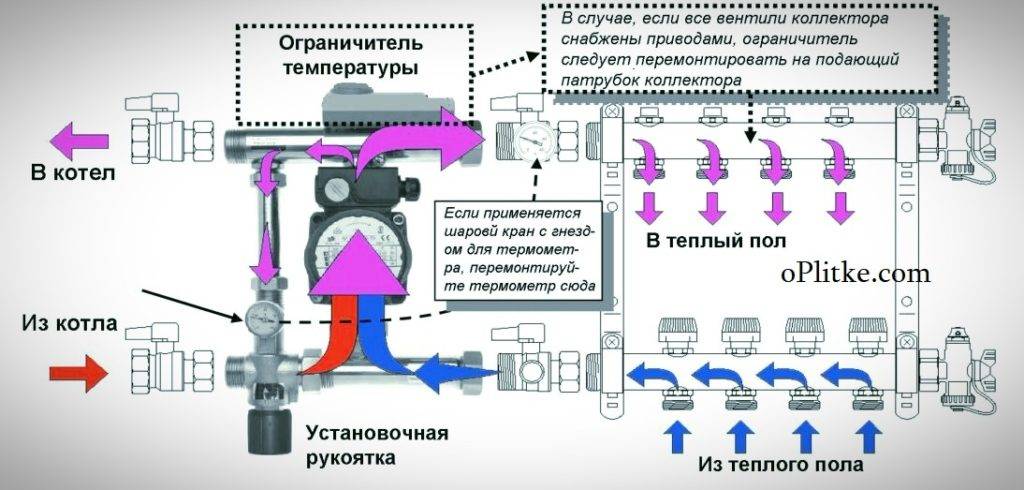

Коллекторы регулируют действие прямого и обратного потоков теплоносителя. Коллекторы представляют собой сложный технологический узел, обеспечивающий равномерный разогрев труб. Состоит он из 2 гребенок (подающей и обратной), циркуляционного насоса, расходомера и клапанов. По подающей гребенке горячая вода идет от котла к контурам и распределяется по трубам. Отдав тепло, вода уже охлажденной проходит по обратной трубе коллектора, возвращаясь в котел. В нем она снова нагревается.

Циркуляционный насос следит за постоянным движением воды. Трубопроводы крепятся сбоку коллектора специальными фитингами.  Как только в помещении достигнута определенная температура, срабатывает термодатчик, который предупреждает об этом. Клапаны перекрывают выход горячей воды к контурам. Технологичный узел, отвечающий за регулировку воды, находится в специальном коллекторном шкафу.

1. Фитинги. Они используются для подсоединения труб к коллекторам на всем протяжении отопительной системы.

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

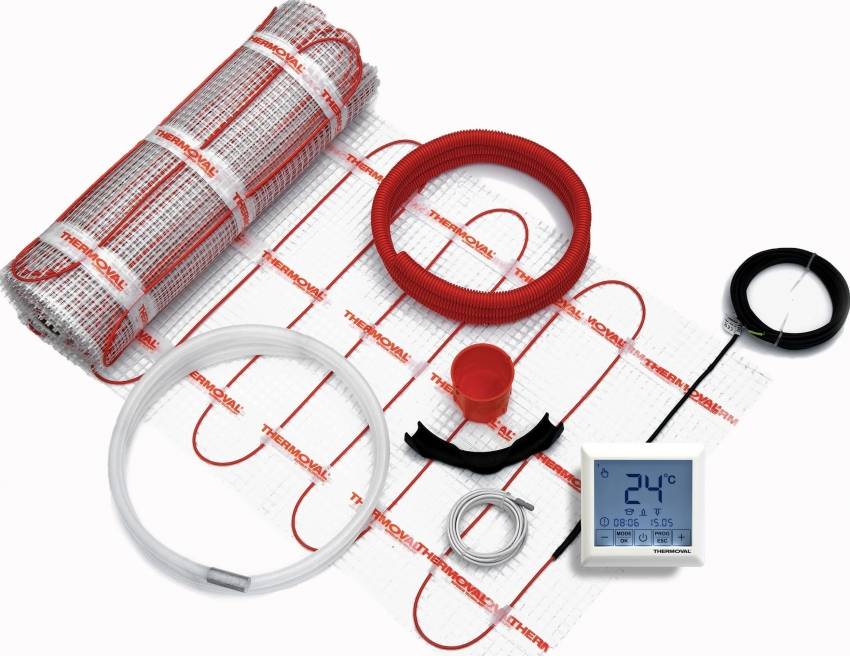

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

Подогрев пола под плитку с использованием нагревательного кабеля

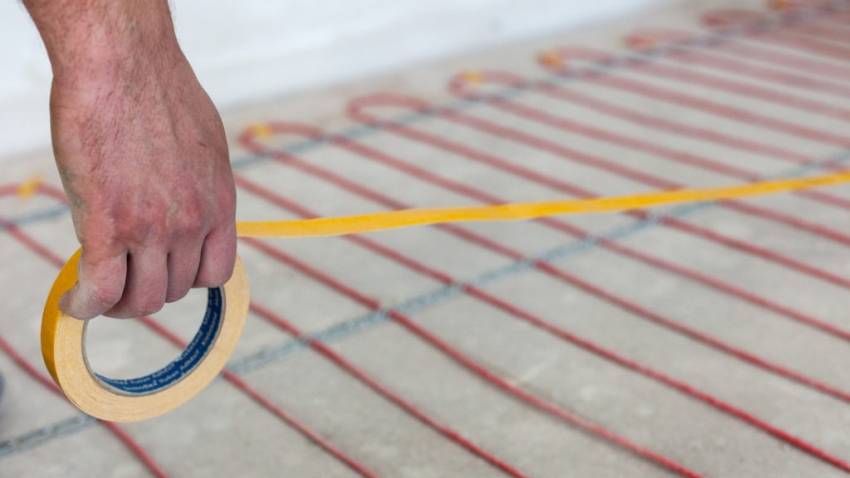

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

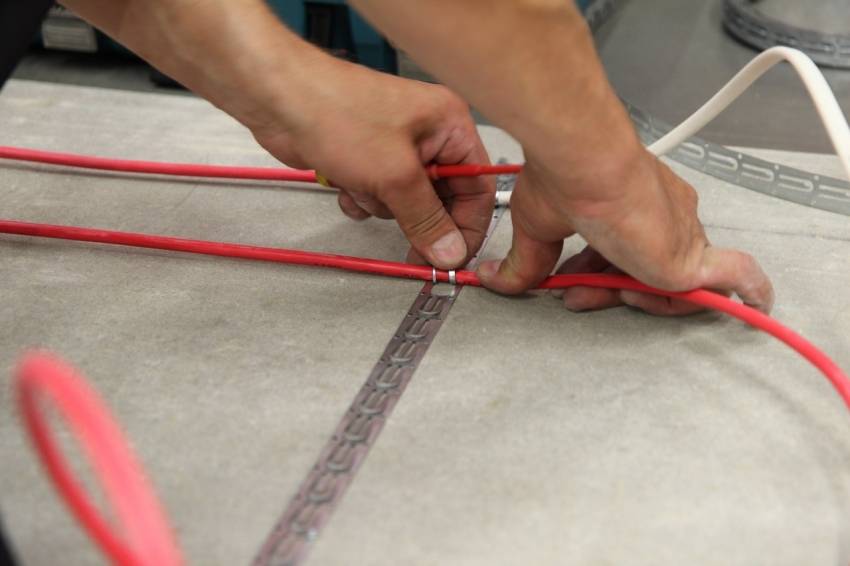

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.
