Вытяжка на кухне в частном доме своими руками схема, фото, видео

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15% сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

подвесные;
купольные;

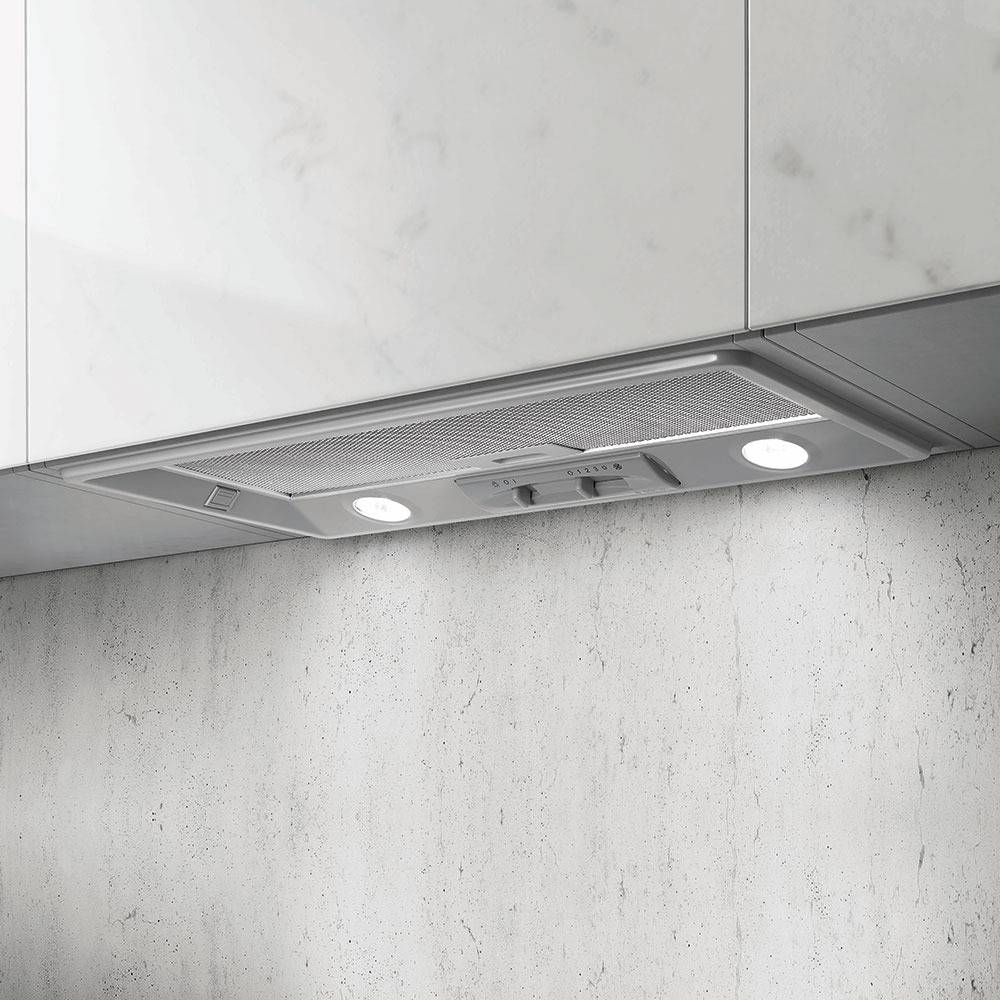

встроенные;

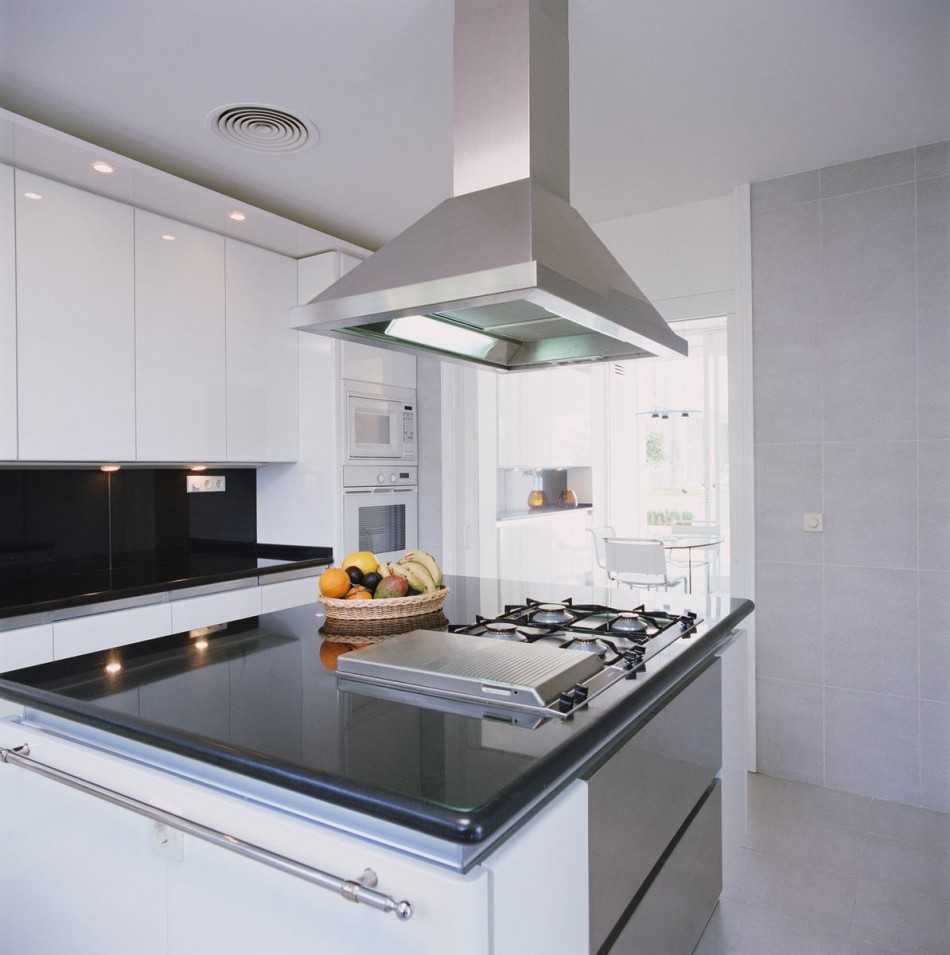

островные;
выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа

Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Как выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Советы и рекомендации по установке вытяжки на кухне

Что может быть проще установки вытяжки на кухне? Прочел инструкцию и строго выполнил то, что в ней написано. Предлагаем дополнительно ознакомиться с некоторыми советами, которые не всегда встречаются в руководстве.

вытяжки, изготовленные из алюминия и нержавеющей стали намного прочнее и долговечнее;
фильтрующий материал в вытяжке меняйте не менее 1 раза в 6 месяцев;

Монтаж кухонной вытяжки

вентилятор с большой мощностью и чрезмерно сильным потоком удаляемого воздуха может закупорить воздуховод. Таким образом, все летучие пары и неприятные запахи будут собираться в кухне и близлежащих комнатах;
вентиляционные каналы и воздуховоды время от времени необходимо очищать от скоплений сажи и жирного налета;
в большой по площади кухне (более 15 м2) потребуется дополнительно предусмотреть два вентиляционных канала. Один для наполнения помещения свежим воздухом, другой — для кухонной вытяжки.

Как вы уже поняли, в создании хорошей вентиляции на кухне нет ничего сложного. Главное, следовать всем рекомендациям и советам, и чистый свежий воздух, здоровая атмосфера вам обеспечены.

Как установить приточный клапан – инструкция

Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:

Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
Высота пассивной заслонки над полом составляет 180 – 200 см.
При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
Разместите передаточный блок в удобном месте без ограничений.

Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.

Как правильно установить клапан питания в стене:

Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи

Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины

Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.

Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

Монтаж кухонной вентиляции

Внимание! Перед тем как делать план вентиляции всего дома рекомендуется выяснить уровень загрязненности воздуха того района, где будет построен дом, так как может понадобиться дополнительное оборудование для очистки воздуха. Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода

Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.

При правильно рассчитанной системе проветривания движение воздуха в здании будет перемещаться по вентиляции из комнат в кухню, откуда уже и будет выводиться наружу (смотрите приложенную схему).

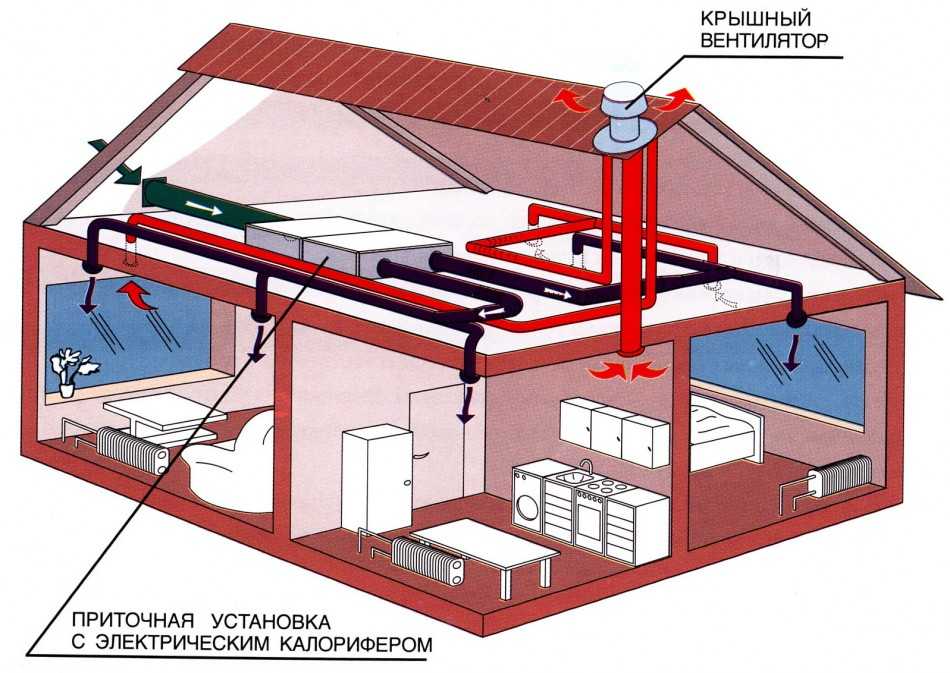

Схема движения воздуха

Особое внимание уделите изучению вопроса правильного расположения каналов вентиляции, а также подбору качественных материалов. При помощи специальных инженерных таблиц рассчитайте длину и ширину прямоугольного сечения канала, которые бы обеспечили быстрый и полный вывод отработанных масс воздуха наружу

Во время строительства канал монтируется в стены постройки.

Вентиляционный канал рекомендуется использовать из нержавеющей стали. Стенки внутри трубы-канала должны быть гладкими, чтобы сажный налет и жирные пары не цеплялись за заусеницы. Это облегчит вам уход за вентиляцией. В помещении все отверстия воздуховода защищают специальными решетками для предотвращения попадания в них инородных предметов.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

Возможность регулировать приток свежего воздуха;
Способность пропускать значительно меньше уличного шума;
Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Устройство вентиляции подвала

Вначале небольшой видеосюжет, где хорошо показано, как должна быть устроена вытяжка в подвале.

В современных частных домах подвалы служат техническими помещениями. В них устанавливается оборудование для очистки воды, другие инженерные системы, устраиваются овощехранилища. Такие помещения должны хорошо вентилироваться. В том случае, если глубина подвала не большая – достаточно продухов по периметру цоколя. Отверстия должны быть закрыты сетками от грызунов. В том случае, если глубина подвала превышает 2 метра, необходимо устройство вентиляции по следующему принципу.

Сверлятся отверстия в плите перекрытия (или в дощатом полу) для ввода двух труб – для приточного и вытяжного воздуховода.
Воздуховоды выводятся на крышу, где оборудуются грибком.
Нижняя часть приточного воздуховода должна опускаться до пола подвала, на расстояние 3-5 см от него.
Нижняя часть вытяжного воздуховода должна вводиться в подвал под самым его потолком.
Труба вытяжная должна быть утеплена в том случае, если она проходит рядом с внешней стеной дома.
Все части воздуховодов, расположенные на чердаке и над кровлей, должны быть утеплены для предотвращения образования конденсата.

Вашему вниманию наглядная информация о том, как устраивается вытяжка в частном доме: видео с комментариями специалиста.

Особенности монтажа в различных помещениях

При оборудовании вентиляции на кухне следует учитывать такие нюансы:

ширина плиты и вытяжного купола должны соответствовать друг другу;
воздух на кухне должен полностью обновляться 6-12 раз за час;
расстояние между плитой и вытяжкой должно составлять 60-90 см.

В ванной необходимо учесть повышенную влажность в помещении и исходя из этого:

приточных отверстий быть не должно, чтобы пар не попадал из ванной в другие помещения;
вся проводка должна быть влагостойкой либо затянутой в гофр, контакты тщательно заизолированы;
рекомендуется установить гиростат, позволяющий автоматизировать работу вытяжной вентиляции.

Для туалета можно рекомендовать следующее:

отверстие для вентиляции делается максимально высоко, в идеале вообще на потолке;
целесообразно совместить выключатель для освещения и для вытяжки, чтобы они включались одновременно;
мощность вытяжки должна обеспечивать производительность системы не менее 50 м3 для отдельного туалета, а для совмещенного с ванной санузла – не менее 75 м3;
при расположении вентиляционных каналов туалета и ванной на том же уровне, они объединяются в один воздуховод.

В подвалах задействуют как естественную, так и принудительную вентиляцию. Если подвал небольшой, до 50 м2, то вполне можно обойтись и естественным вариантом циркуляции воздуха.

Роль вентиляции в помещении с газовым котлом

Сгорание топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжелыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счет подачи свежего воздуха из внешнего пространства и удаления загрязненного.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Читать также: Разнообразие жировых фильтров для вытяжек на кухне

Все вытяжные устройства разделяются на группы по способу установки:

Настенные. Крепятся к плоскости стен саморезами и дюбелями.
Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Нюансы, которые следует учитывать при установке вытяжки в частном доме

Монтаж вытяжной системы в доме ничем не отличается от проделывания работы в квартире. Однако есть некоторые нюансы, которые лучшего всего сразу учесть. Прежде всего, места соприкосновения вытяжных элементов со стенами и потолком лучшего всего изолировать. Это необходимая мера при монтаже вытяжки в частном доме из дерева.

В своем доме – вы сам себе хозяин и вправе проделывать любые отверстия там, где посчитаете нужным. Но, все же, не стоит выводить оцинкованный короб на улицу, ведь образованный конденсат выведет из строя двигатель и всю систему. Выбирайте трубы круглого сечения. Гофрированные материалы удобны тем, что их можно изгибать и монтировать под любым углом, что весьма удобно при монтаже вытяжки в частном доме. Да, материал не лишен недостатков – шумная работа, но в целом зарекомендовал себя только с положительной стороны.

Сделанная собственными руками кухонная вытяжка в частном доме, верой и правдой прослужит многие года, если к процессу монтажа подойти со всей ответственностью и не пренебрегать техникой безопасности.

Советы специалистов

Советы от специалистов по выбору оборудования и по установке:

Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия.
Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам.
Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это.
Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала

Один будет служить для наполнения свежим воздухом, а второй – для вытяжки.
Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью.
При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа

Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки.
Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее.
Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела.
При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.

Некоторые правила устройства вытяжки

Монтаж вытяжки в частном доме должен быть выполнен в соответствии со следующими правилами.

Воздуховоды сооружаются из металлических, гипсоцементных или пластиковых труб.
Канал воздуховода крепится под потолком или встраивается в верней части стены.
В сантехнических помещениях и в кухне устраиваются отдельные вентиляционные каналы, соединяющиеся в единую систему.
Воздуховоды не должны располагаться горизонтально. Все каналы должны располагаться с уклоном. В противном случае тяга не образуется.
Для того, чтобы сделать вентиляционную систему независимой от времени года и погоды, устанавливают электрические вентиляторы.

Монтаж кухонной вентиляции

Для наиболее эффективной циркуляции воздуха во всех помещениях построенного здания проделываются отверстия, отвечающие за вход и выход кислорода. Согласно принятым нормам втяжное отверстие располагается над фундаментом на поверхности наружной стены. Вытяжное же делается на крыше, причем возвышающаяся над крышей труба для выхода загрязненного воздуха, составляет как минимум 0,5 м.

Схема движения воздуха

Во время строительства канал монтируется в стены постройки.

Требования к вытяжке на кухне в частном доме

Кухня – это помещение чрезмерно увеличенной влажности и загрязненности воздуха ароматами от приготовления еды, частицами угарного газа, поэтому продуманный и хорошо организованный процесс снабжения кислородом в ней просто необходим. Вентиляция на кухне частного дома должна соответствовать определенным требованиям:

проветривание должно быть сформировано так, чтобы образовавшиеся опасные выделения побыстрее разбавлялись чистым воздухом, после чего полностью выводились за пределы дома;

количеству конфорок газовой плиты должен соответствовать определенный объем помещения (8 м3 – 2 конфорки, 12 м3 – не больше 3-х конфорок, 15 м3 и более – 4);
скорость и качество воздухообмена в кухне регулируется нормативными документами. В среднем она составляет 140 м3/час в кухне с газовой плитой и 110 м3/час – с электрической панелью.

Схема работы кухонной вытяжки

Заключение

Вытяжка на кухне в частном доме должна включать местную вытяжку над плитой и организованный вытяжной канал для всего дома. Вытяжка над плитой может монтироваться после чистовой отделки, вытяжной канал лучше сделать на этапе строительства

Источники

https://VseMe.ru/kuhnya/ustanovit-vytyazhku-v-chastnom-dome
https://rem.ninja/kuhnya/tehnika/vytyazhki-na-kuhne-cherez-stenu-v-chastnom-dome.html
https://2proraba.com/teplo-ventilyaciya/ventilyaciya-v-chastnom-dome-dlya-kuxni.html
https://diz-kitchen.ru/%F0%9F%A4%A6%E2%80%8D%E2%99%82remont/kak-sdelat-vytyazhku-v-chastnom-dome.html
https://zapodlico.ru/kak_v_chastnom_dome_vyvesti_vytyazhku_na_kuhne_na_ulicu_plan_rabot
https://domity.ru/stroitelstvo/ventilyatsiya-v-dome/vytyazhka-na-kukhne-v-chastnom-dome.html

Как установить вытяжку на кухне своими руками правильный монтаж воздуховода

Простой способ расчета

Советы специалистов

Естественная и принудительная вентиляция
