Какой высоты должен быть дымоход?
Неотъемлемым условием эффективного и безопасного функционирования отопительного оборудования является правильный расчет и монтаж дымохода. Его возведение должно производиться в полном соответствии со всеми технологическими нормами опытными мастерами, обладающими достаточной квалификацией.
При возведении дымохода необходимо учитывать, что он должен соответствовать ряду определенных требований:
Высота дымохода над кровлей может отличаться в зависимости от конкретных обстоятельств и условий:
В том случае, если дымоход возвышается над крышей более, чем на полтора метра, или его невозможно надежно закрепить к несущим элементам, необходимо использовать специальные хомуты-растяжки либо конструкцию, выполняющую функцию мачты. Монтаж элементов дымохода производится снизу вверх, начиная от отопительного прибора, при этом внутренняя дымоходная труба вставляется в предыдущую, а наружная одевается на нее. Для эффективной герметизации следует использовать средство, рабочая температура которого составляет не менее 1000 градусов. Расчет высоты дымохода должен производиться с таким расчетом, чтобы места стыков с тройниками, отводами и прочими элементами, скрепляемые посредством хомутов, располагались вне перекрытий потолка. Через каждые два метра дымохода должны устанавливаться стеновые кронштейны, а на тройнике должен монтироваться опорный кронштейн. При необходимости крепления элементов дымоходной системы к различного рода строительным конструкциям применяют консоли и опорные площадки, находящиеся друг от друга на расстоянии не более пяти метров (дополнительно прочитайте статью: «Высота трубы над крышей»).
В процессе монтажа дымовых каналов нельзя допускать их соприкосновения с электропроводкой, газовой трубой и иными коммуникациями. При проведении дымохода через кровлю и систему перекрытия необходимо оставлять от обрешетки и прочих элементов отступ, который бы обеспечивал должную пожаробезопасность. Чтобы предотвратить возгорание примыкающих к дымоходу конструкций из горючих материалов следует либо также оставлять отступы, либо делать разделы из негорючих материалов. Размеры данных разделов при использовании в конструкции здания горючих материалов должны составлять 500 миллиметров, для защищенных конструкций – 380 миллиметров. Защищенными считаются конструкции, зашитые металлическими листами по 8-миллиметровому асбестокартону, либо покрытые 25-миллиметровым слоем штукатурки по металлической сетке.
Как правильно выбрать и установить дымоход, подробнее на видео:
Монтаж дымохода вблизи горючих конструкций должен производиться с таким расчетом, чтобы они не нагревались выше 50 градусов. Защитные разделы должны быть больше толщины перекрытия или потолков на 70 миллиметров. Расстояние между дымовыми каналами и склонными к возгоранию конструкциями должно быть не менее 260 миллиметров при условии защищенности этих конструкций. Дымоход не должен иметь горизонтально ориентированных участков длиной более одного метра. В случае, если кровля изготовлена из горючих материалов, на дымоход необходимо устанавливать искроуловители из металлической сетки с отверстиями не более 5х5 миллиметров (прочитайте: «Искрогаситель на дымоход — особенности использования»).
После того, как принято окончательное решение, какой высоты должен быть дымоход, и завершены все работы по его монтажу, следует выполнить контрольную топку, позволяющую оценить герметичность стыков и проверить, не нагреваются ли расположенные вблизи конструкции, выполненные из горючих материалов. При первом использовании допускается небольшое задымление и появление специфического запаха из-за испарения остатков масла и герметика.
При использовании модульной дымоходной системы следует избегать:
- сушки на ее элементах обуви, одежды и иных предметов;
- эксплуатации не предусмотренным руководством способом;
- удаления налета сажи путем выжигания;
- применения хлора и его соединений;
- размещения возле дымоходной трубы предметов и средств, склонных к возгоранию;
- использования в качестве топлива строительного мусора, бытовой химии, лакокрасочных средств и угля.
С целью обеспечения нормального функционирования дымохода и предотвращения скопления смолы и сажи, которые впоследствии могут воспламеняться, необходимо как минимум дважды за отопительный сезон производить чистку дымоходной трубы.
Какие нюансы стоит учитывать при планировке дымохода
Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.
То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:
- интерьер помещения;
- разновидность дымохода;
- количество этажей;
- удобство установки дымаря;
- возможности доступа для профилактических работ;
- тип материала, применяемого во время постройки стен и системы стропил;
- число подключаемых элементов к одному дымоотводу.
Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.
Исходя из конструкции, дымоходы бывают таких разновидностей:
- Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
- Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
- Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.
Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.
Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.
Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.
В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.
Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.
Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.
Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.
Дополнительные рекомендации по монтажу
Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:
- Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
- Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
- Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
- Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
- Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
- По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
- Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.
Как влияет сечение дымохода на его высоту?
- до 3,5 кВт: 140х140 мм;
- от 3,5 до 5,2 кВт: 140х200 мм;
- от 5,2 до 7,2 кВт: 140х270 мм;
- от 7,2 до 10,5 кВт: 200х200 мм;
- от 10,5 до 14 кВт: 200х270 мм;
- свыше 14 кВт: 270х270 мм.
Дымоход с такими размерами сечения будет застрахован от явления, именуемого «просвистом». Оно заключается во встречном движении холодного воздуха сверху вниз (тяга при этом сохраняется) и наблюдается в дымоходах с неоправданно увеличенным сечением.
Хотя приведены размеры для прямоугольного сечения, наилучшим является круглое. Диаметр нужно подбирать так, чтобы его (сечения) площадь равнялась площади соответствующего по мощности прямоугольного сечения.
С высотой размеры сечения увязаны следующим образом:
- Если принято решение сделать дымоход более высоким ради усиления тяги, то сечение также нужно несколько увеличить. Благодаря этому, аэродинамическое сопротивление дымохода останется прежним. Если же размеры сечения не менять, сопротивление с увеличением длины канала также вырастет, и мера эта должной эффективности не даст.
- Если высоту дымохода решено увеличить из-за расположенных рядом высоких строений, то сечение нужно слегка уменьшить. Этим мы увеличим аэродинамическое сопротивление настолько, чтобы тяга осталась на прежнем уровне. В противном случае она станет чрезмерно большой , вследствие чего львиная доля всего производимого тепла будет лететь в трубу в буквальном смысле.
Пример расчета высоты дымохода
Учтите, что увеличение размеров сечения сверх меры даст обратный эффект: в широком дымоходе газы будут быстрее остывать.
Как видно, нюансов очень много, поэтому расчет дымохода считается более сложным, чем даже расчет иной кирпичной печи. Но сегодня эту задачу можно возложить на компьютерные программы, многие из которых представлены в виде онлайн-версий на специализированных сайтах.
Более дешевый вариант дымохода вместо сэндвич-варианта – дымоход из кирпича. Своими руками его изготовить вполне реально, а служит он по статистике дольше ранее упомянутого варианта.
Правила выбора сечения дымохода
Сечение для цилиндрического дымохода камина рассчитывают по отношению к размеру топки в пропорциях 1:10, а сечение квадратного кирпичного сечения 1:1,5.
Диаметр дымохода не может быть меньше размера поддувального отверстия. Помните, соблюдения этих размеров напрямую влияет на работу системы отопления. При теплоотдаче 300 Ккал в час сечение не может быть менее 140*140 миллиметров.
Устройство дымохода
В идеале труба должна устраиваться без выступов, с соблюдением строгой вертикали.
Допустимое вертикальное отклонение может составлять не более, чем 30 градусов на метр. Тем не менее, оно не должно менять внутреннего сечения и быть резким. Если дымоход предусмотрен из кирпича, кладку надо делать плотной, а внутреннюю поверхность — максимально ровной и гладкой, без выступов затвердевшего раствора.
Оптимальное решение — вертикальное расположение дымохода
Дымоход в своей нижней части должен иметь карман с дверцей, который позволит очистить его от сажи. Его глубина не может быть меньше 20—30 см.
В междуэтажных перекрытиях вокруг трубы устраивается противопожарная изоляция — при деревянной системе перекрытия, она составляет не меньше 20—30 см; при бетонных — не меньше 5—7 см.
Расчет высоты дымохода над коньком крыши
При расчете правильной высоты дымохода учитывают внутренние и внешние факторы. Это необходимо для того, чтобы в нем создавалась необходимая тяга, а от нее будет зависеть эффективность отопления.
Часть дымохода, выступающего над кровлей, называют оголовком.
Схема расположения дымохода относительно конька крыши
- Если он располагаться на расстоянии до полутора метров (по горизонтали) от самой высокой точки крыши, то он должен подниматься над коньком на 50 см минимально.
- Если труба выходит на крышу на расстоянии от полутора до трех метров (по горизонтали) от конька, то высота ее должна равняться его высоте.
- При условии расположения трубы на расстоянии 4,5 метров от конька, верхних ее обрез располагают ниже его под уклоном в 10 градусов.
- Нужно учесть, что всегда оголовок должен подниматься над покрытием крыши не ниже, чем на полметра.
- Если дымоход делают в доме с плоской кровлей, высота его над ней должна составлять, как минимум, два метра.
Краткий итог — главные требования к трубе дымохода
Итак, чтобы дымоход нормально функционировал и был безопасен, при его проектировании, постройке и в процессе эксплуатации необходимо соблюдать следующие требования:
- его высота над кровлей и по отношению к коньку — согласно установленных норм;
- кирпичная кладка дымоходов ложится с максимально возможной плотностью;
- размера сечения канала на протяжении всего дымохода должен быть выдержан в соответствии с расчетом относительно габаритов топки;
- строгое соблюдение при строительстве его вертикали и допустимого уклона;
- применение для его постройки исключительно безопасных,разрешенных для таких условий материалов;
- обеспечение постоянной хорошей тяги и тщательный контроль за ней;
- устройство над оголовком зонта, для предотвращения попадания осадков и мусора, заселения птиц;
- своевременная очистка дымоходного каналаот скапливающейся сажи и попавшего мусора.
Несколько дельных советов можно получить, ознакомившись с приложенным к статье видеосюжетом:
Лучшим вариантом при устройстве дымохода будет обращение для составления квалифицированных расчетов к специалистам. По возможности,и работу по монтажудымохода лучше поручить опытному мастеру. От того, как будет работать этот важнейший элемент системы отопления, будет зависеть не только корректная работа печи или обогревательного прибора,но и, в первую очередь, жизнь и здоровье обитателей дома.
Как рассчитать высоту конька двухскатной крыши
Расчет высоты конька двускатной крыши производится двумя способами: схематическим и математическим. Точность получаемых результатов у них примерно одинакова, так как в их основе лежат аналогичные принципы тригонометрии.
Оба метода предполагают, что высота конька определяется по известным углам скатов и длине пролета крыши.
Математический расчет осуществляется с помощью формулы c = a × tan b, где:
- C – это длина конька;
- a – это половина длины пролета;
- b – это угол наклона крыши.
Использование данной формулы обуславливается тем, что конструкция двухскатной крыши представляет собой равнобедренный треугольник, который разделяется своей высотой на два прямоугольных.
Схематический расчет предполагает построение треугольника с формой аналогичной форме крыши в строго выдерживаемом масштабе. Самый удобный масштаб для чертежей – это 1:100, где 1 сантиметру в графическом выражении соответствует 1 метр реальных показателей.
Сначала нужно провести линию пролета крыши, которая будет основанием треугольника. Затем находится ее середина, из нее проводится ось симметрии. С помощью транспортира от концов этой линии откладывается установленный угол ската. В соответствии с отмеченным углом нужно провести линию. Точка, в которой она будет пересекаться с осью симметрии, станет ориентировочным местом расположения конька.
ОБРАТИТЕ ВНИМАНИЕ!
К полученным показателям добавляется толщины коньковой доски и других доборных элементов, устанавливаемых в верхней части конструкции.
Расстояние от основания до точки пересечения оси симметрии с линией ската измеряется и преобразуется в соответствии с масштабированием в реальную высоту конька.
Несмотря на возможные погрешности, связанные с неточностью выполненных чертежей, графический метод позволяет получить хорошие результаты.
Расчет высоты конька

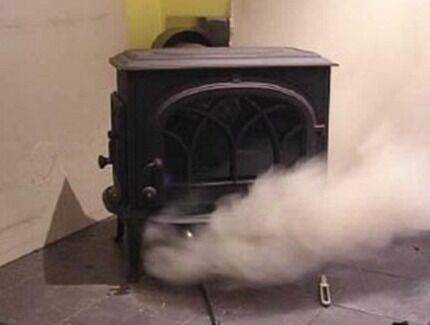

Что такое обратная тяга?
Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.
Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.
Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.
Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев
Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.
Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.
Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.
Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.
Высота дымохода – общие положения
Выглядят данные положения, относящиеся к высоте дымохода, приблизительно следующим образом.
- Длина канала от выходного отверстия до колосников должна составлять как минимум 5 метров. А если крыша плоская, то труба должна выступать минимум на 0,5 метра.
- Каналы вентиляции, которые выведены на кровлю и располагаются близко к дымоходу, должны иметь такую же, как у него, высоту.
- Если крыша скатного типа, а дымоход на ней находится менее чем в 1,5 метра от конька, то его минимальная высота должна составлять 0,5 метра. Если же дистанция между ними в пределах от 1,5 до 3 метров, то минимальная высота трубы равна высоте конька или же парапета. Наконец, если дымоход расположен далее чем в 3 метрах от конька, то его допустимая высота определяется следующим образом: от конька в воображении проводится черта относительно горизонта под углом в 10 градусов. И высота канала должна как минимум совпадать с этой чертой (более подробно показано на изображении).
- Если в непосредственной близости расположены высокие здания, а в качестве топлива используются дрова, то минимальная высота дымохода должна равняться крышам находящихся рядом построек.
Помимо этого, есть и другие рекомендации относительно установки дымоотводных труб. Так, их нельзя монтировать у окон мансард, иначе ветер будет заносить продукты горения в чердачное помещение. Еще при выводе внешней части трубы нежелательно слишком жестко фиксировать ее на крыше или стропильной системе, так как если ее (трубу) повредит ветром или иными естественными «инструментами», то может нарушиться вся кровельная конструкция.
Основные моменты в проектировании
Проект дымовой трубы разрабатывается, не отрываясь от всего проекта здания и отопительной системы. Место устройства выбирается, исходя из планировки здания и внутренних помещений, конструктивных особенностей самого здания, крыши.
Как правило, дымоход устраивается на кухне, реже в коридоре или подсобных помещениях, если стена между коридором или этими помещениями общая с кухней. Это касается дымоходной трубы для печи. Но в доме могут быть еще и дымоходы для отопительного котла, камина. В итоге, на крышу будут выводиться несколько труб.
Но можно не выводить все трубы на крышу. Существует технология объединения нескольких труб в один дымоходный канал. Это также должно учитываться при проектировании дымовых труб и составлении проекта всего здания. При этом следует учитывать объем всех выводимых газов от нескольких источников их образования, и соответственно этому рассчитывать внутренний размер дымоходной трубы.
При проектировании дымоходов следует учитывать, кроме высоты трубы, конфигурацию, внутреннее сечение, материал производства, вид отопительного устройства – котел, камин или печь, а также вид топлива – твердое, газообразное или жидкое. Неправильно составленный проект повлечет за собой снижение эффективности работы отопительных приборов, отсюда высокий расход топлива и, соответственно, увеличение денежных затрат.
Влияние высоты дымоходной трубы на эффективность работы отопительных приборов
Как было сказано выше, высота дымовой трубы напрямую влияет на качественную работу отопительных приборов. Из этого можно сделать вывод, что чем выше труба, тем лучше будет тяга и КПД работы приборов отопления.
Но не все так просто, как может показаться на первый взгляд. При устройстве слишком высоких конструкций, тяга станет меньше. Парадокс? Нет, все дело в аэродинамических сопротивлениях, которым подвергаются продукты сгорания в дымоходной трубе.
Дым медленнее поднимается вверх, если труба слишком высокая, в результате чего и медленнее остывает, нагревая стенки.
Виды дымоходов
Дымоход – этой другой функциональный элемент здания, расположение и высота которого регулируются строительными нормами.
Существуют несколько способов классификации дымоходов.
По расположению выделяются дымоходы:
- стенные (находятся внутри капитальных стен);
- коренные (не связаны со стеной и находятся на расстоянии от нее во внутренних помещениях здания);
- наружные (проходят через фасад здания).
Основным способом классификации является выделение разновидностей дымоходов по материалу изготовления:
- Кирпичные. Отличаются пожаробезопасностью и высокой теплоемкостью, но их обслуживание требует больших затрат времени и сил, а тяга кирпичного дымохода относительно невысока.
- Стальные одноконтурные. Недорогие и легкие в обслуживании, но быстро изнашиваются и требуют обеспечения дополнительной противопожарной безопасности.
- Сэндвичи. Более продвинутая и дорогая версия одноконтурных дымоходов, где между слоями стали располагается прослойка негорючего материала.
- Керамические. Огнестойкие, долговечные, простые в монтаже и обслуживании, но очень дорогие.
- Асбоцементные. Самая дешевая вариация, но ее эксплуатационные показатели находятся на низком уровне: асбоцементные дымоходы быстро забиваются сажей, и прогорают. Чтобы избежать возгорания дома из-за воспламенения сажи, нужно постоянно чистить трубы.
- Полимерные. Недорогие, но недостаточно огнестойкие дымоходы.
Виды дымоходов
Расчёт высоты дымохода
Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.
Самостоятельный расчёт высоты дымоходной трубы
Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:
- при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
- если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
- при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10 o к горизонту.
Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька
В последнем случае потребуются более кропотливые расчёты.
- На чертеже дома от конька вниз проводится линия под наклоном 10 о . Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Для расчёта высоты дымохода, расположенного на расстоянии более 3 м от конька, крыши необходимо прочертить линию под углом 10 градусов от горизонта
Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.
Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45 о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.
Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги
Расчёт высоты дымохода с помощью специальной программы
В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.
Рассмотрим работу программ-калькуляторов на конкретных примерах.
Онлайн-калькулятор на сайте Pechi.su
- Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Для того чтобы рассчитать высоту установки дымохода Н, нужно ввести всего два параметра: высоту дома от основания до конька крыши H1 и расстояние от конька крыши до дымохода L1
В указанные ячейки вводим данные из рассматриваемого примера
Программа выдаёт то же значение, которое мы получили вручную — 6,94 м
Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.
Программа расчёта дымохода на сайте Defro.pro
Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу
Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода
При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза
Калькулятор высоты дымохода на сайте ProstoBuild.ru
- Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Программа просит задать два размера: А — расстояние от конька крыши до дымохода и H1 — высоту конька крыши от основания дома
При включении в расчёт дополнительного параметра — наличия преграды перед домом — появляются новые поля: расстояние от дымохода до преграды L и высота преграды H2
Результат выводится внизу схемы, он составляет 12,5 м
Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.
Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.
Высота и сечение – есть ли связь
Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.
Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.
Критерии расчета дымоходных труб
Во время определения высоты трубы по уровню конька следует иметь в виду все факторы, которые могут иметь значение при расчете тяги дымохода.
Высота трубы над коньком зависит от следующих факторов.
Угол наклона скатов.
Чем он больше, тем значительнее воздушные потоки, возникающие в результате завихрений. Они могут не только понижать скорость движение воздуха в дымоходе, но и становиться причиной так называемой обратной тяги. После ее возникновения ядовитые продукты горения топлива не выводятся наружу, а попадают в помещение. Если такое явление возникло ночью, то последствия могут быть очень трагичными.
Все современные котлы должны иметь специальное оборудование, в автоматическом порядке прекращающее горение в случае недостаточной тяги. При определенных совпадениях движение воздуха в дымоходе может быть обратным, это крайне опасная ситуация.
Величина удаления трубы от конька. Строительные нормы и правила имеют специальные таблицы с указанием зависимости высоты дымохода от его удаления. Если таблиц нет, то значения можно рассчитать самостоятельно. Как это делается, мы в этой статье расскажем ниже.
Роза ветров, максимальная высота снежного покрова, климатическая зона расположения здания
Как дополнительный фактор обязательно принимается во внимание близость к высотным сооружениям, препятствующим свободному движению воздушных масс.
Чем больше факторов принимается во внимание при выполнении расчетов, тем безопаснее эксплуатация отопительных котлов, выше их КПД, комфортнее условия проживания в доме
