Как сделать дачный водопровод из скважины

Правила организации водоснабжения из колодца

На дно скважины отправляются морозостойкие материалы. Ее край с погружным насосом соединяют металлопластиковые трубы. Они не подвержены коррозии. Гарантированный срок эксплуатации – 50 лет. Перед тем как закрепить шланг, нужно проверить его технические характеристики.

Если внутренняя поверхность не оснащена защитным слоем, то зимой потребитель может остаться без горячей и холодной воды.

Обустраивать зимний водопровод следует с учетом определенных правил

Для выполнения прокладки водопровода от дома до колодца понадобятся перечисленные ниже инструменты:

• Разводной ключ;
• Резак;
• Если система планируется с подогревом, то не обойтись без набора ключей;
• Острый нож;
• Рулетка;
• Мелки – размечается сам колодец и приямок;
• Незамерзающий насос.

После этого производится монтаж установки. Отдельно нужно проверить качество страховочного троса. Все фитинги должны плотно прилегать друг к другу, иначе в системе будет недостаточный уровень давления. В обязательном порядке монтируется стабилизатор. Его цель – уменьшить воздействие на систему внешних негативных факторов. Мотор опускается в колодец только после детального обследования обсадной трубы. После завершения всех манипуляций скважину прокачивают под высоким давлением.

Выбор и подключение насоса

Подбор насоса нужно делать уже после того как скважина пробурена. Т.к. его выбор должен основываться на характеристиках источника. Что нужно знать для правильного выбора устройства:

• глубина скважины и высота водяного столба;
• производительность источника;
• расход воды потребителями;
• диаметр обсадной трубы.

Обычно, используются либо центробежные, либо роторные погружные насосы. Еще один вариант – использование вибрационных устройств. Однако, несмотря на дешевизну, их лучше не использовать, т.к. они разрушают стенки скважины.

Погружной насос

При покупке устройства, нужно обращать внимание на его мощность и максимальную глубину подъема. Эти характеристики должны быть с запасом – если насос будет работать на пределе своих возможностей, он быстро выйдет из строя

Подключение насоса

Для подвешивания насоса в скважине, нужно использовать прочный стальной трос – если агрегат упадет в обсадную трубу, его будет очень проблематично достать. Кроме того, желательно оборудоваться простейшей лебедкой – так будет гораздо легче опустить насос в обсадную трубу. Тем более, к его весу прибавляется и масса трубы.

Последовательность установки:

• к насосу подключается обратный клапан;
• на клапан накручивается муфта и он подсоединяется к водопроводной трубе;
• электрический кабель нужно зафиксировать пластиковыми хомутами к трубе через каждые 2-3 метра;
• насос заводится в скважину и устанавливается на глубине около 2-х метров от дна;
• кабель и труба продеваются через оголовок и фиксируются зажимами.

После этого, водопровод подключается к основной магистрали и делается пробный запуск. Если вода пошла, значит все сделано правильно.

Полная схема подключения скважины к загородному дому

Необходимое оборудование

Для обустройства водонапорной системы на даче понадобится:

• погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
• трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
• скважинный оголовок;
• фитинги для стыковки труб;
• кабель с влагозащитной оболочкой –для подключения насоса;
• термоусадочная муфта для подключения кабеля к насосу;
• зажимы для троса из нержавейки;
• термофен или газовая горелка;
• фильтры – в зависимости от типа скважины и места установки;
• накопительный бак, если нужен.

Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

1. На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

2. Траншейным способом от нее в дом прокладывается водовод под землей.

3. В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

4. От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

5. При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

6. Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

7. Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

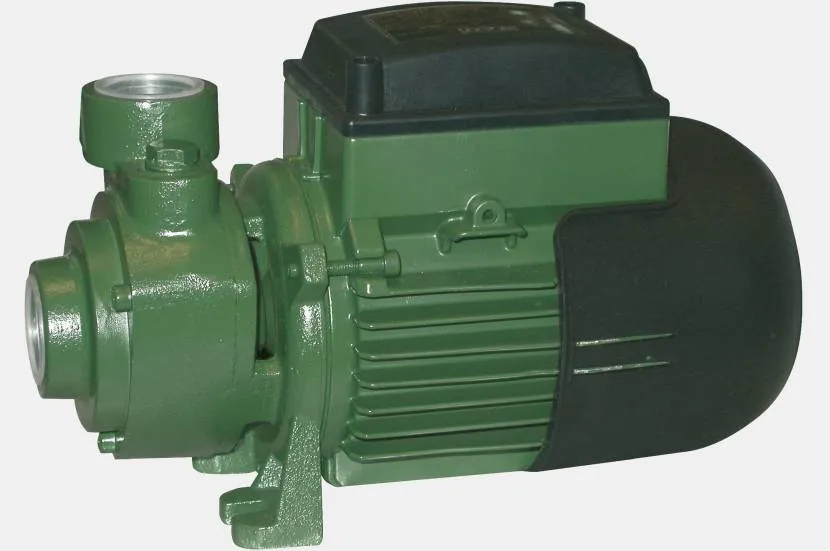

Выбор места установки поверхностного насоса

Перед тем как подсоединить насос к скважине или любому другому подходящему водоисточнику, специалисты тщательно подбирают место его монтажа. При выполнении этого процесса они руководствуются следующими правилами:

• чтобы оборудование работало максимально стабильно, оно должно находиться как можно ближе к водоисточнику;
• отдельное перекачивающее устройство или насосную станцию необходимо размещать в специально подготовленном техническом помещении для защиты от непогоды;

Поверхностный насос лучше размещать в специально подготовленном техническом помещенииИсточник septik-pro.com

• комната, где монтируется насос, должна быть утеплена, чтобы можно было перекачивать воду в зимний период;
• нужно обеспечить хорошую вентиляцию технического помещения для эффективной работы насосного устройства и возможности выполнения обслуживания, настройки и ремонта в комфортных условиях;
• комнату с оборудованием отделывают звукоизоляционным материалом для предотвращения проникновения шума в жилые помещения.

Стараются соблюсти все вышеперечисленные правила во время выбора места для монтажа поверхностного насоса. Главным из них является минимальное расстояние до водоисточника. Это связано с тем, что у такого оборудования небольшая мощность.

К распространенным местам монтажа насосного устройства поверхностного размещения относится:

• специально сконструированный короб из древесины;
• скважинный оголовок;
• выкопанное углубление в земле;
• внутренняя полость вместительного колодца;
• котельная в доме или пристройке, если водоисточник находится рядом или выполняется установка поверхностного насоса на скважину, которая создана непосредственно в строение.

Одним из мест установки поверхностного насоса является котельная в домеИсточник wariant.com.ua

При выборе места учитывают индивидуальные особенности частной территории. Насосное оборудование размещают в углублении ниже поверхности Земли, чтобы обеспечить его защиту от низких температур. При выборе такого варианта выкапывают глубокую яму. Ее дно должно быть ниже уровня промерзания почвы. Этот способ монтажа насоса выбирают, когда его используют круглый год. Если же на дачу приезжают только в летний период, тогда для оборудования не приходится обеспечивать защиту от морозов. При этом не допускается попадание на насосное устройство каких-либо осадков, включая дождь, град и снег.

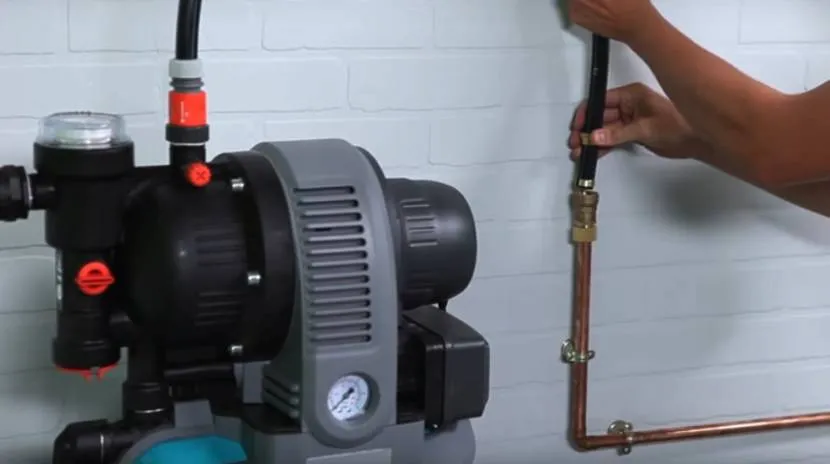

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

Устройство насосной станции

Оборудование скважины насосной техникой

Типовая схема автономного водоснабжения из скважины

Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:

• общая глубина;
• уровень зеркала воды в скважине;
• производительность источника;
• напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
• мощность — снизить расход электроэнергии поможет частотный преобразователь.

Используют для питьевых скважин один из видов насосов:

• Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
• Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.

Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:

• погружной глубинный насос;
• скважинный адаптер (приспособление выглядит, как ласточкин хвост);
• гидроаккумулятор;
• обратный клапан;
• трубопровод от бака к дому.

Все элементы собирают последовательно в одну систему, с использованием качественного герметика.

Установка помпы

Схема правильного расположения погружного насоса в скважине

Погружной глубинный насос монтируют таким образом:

• К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
• Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
• Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
• В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
• К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.

Монтаж гидробака

Наглядная схема подключения насоса и гидроаккумулятора

Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.

Пошаговый принцип работы накопителя прост:

• При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
• В этот момент насос срабатывает на выключение.
• Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
• При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.

Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.

На выходе от гидробака тянут трубопровод от кессона к дому.

О скважинах

Существует три основных разновидности водозаборных скважин:

• Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;

• «На песок» с водоотдачей до 1,5 кубов/час;

• Артезианская («на известняк») с выходом воды от 3 кубов/час.

Все виды водоснабжения на одном фото

Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.

Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.

Схема артезианской скважины

Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

 1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

• простота изготовления (при условии, что на участке нет выхода скальных пород);
• возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
• невысокая цена насосов.

Недостатки:

• небольшой срок службы;
• низкая производительность;
• неудовлетворительное качество воды в регионах с плохой экологией.

Виды насосов

Если подземные воды залегают глубже восьми метров, лучше приобрести более производительные насосы погружного типа, предназначенные для забора воды из колодцев или скважин.

Использование насосных систем

Для комфортного водоснабжения дачного дома и садового участка используются насосные станции. Данное оборудование кроме насоса включает в себя накопительную емкость и систему автоматического включения при пользовании водой. Водоналивной бак наполняется на необходимый уровень, при расходе воды на бытовые нужды, автоматика включает насос и восполняет запасы воды в емкости. Стоимость насосных станций начинается от 5 тысяч рублей.
