Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Подключение
Если выбор пал на отопление при помощи теплого пола, то придется провести правильное подключение к радиаторам. Потребуется существенное капиталовложение, которое будет направлено на проведение обвязки твердотопливного котла. В этом случае без буферной емкости просто не обойтись. Основная причина заключается в том, что пол водяной нагреть до необходимой температуры при помощи дров достаточно сложно, ведь речь идет о поддержании температуры внутри системы. Подобной системе необходим своевременный сброс тепла, иначе имеющаяся водяная рубашка может перегреться и даже закипеть.
Нагреть теплоноситель до 40°C при помощи твердого топлива весьма проблематично, так как его рабочая температура составляет порядка 55°C. Если температура снизиться, это приведет к образованию конденсата, которые со временем сделают дыры в металлических стенках. Даже при условии использования чугунного котла, это не поможет избежать возможной коррозии. При наличии конденсата начинает образовываться характерный налет, который не позволяет сжигать топливо эффективно. Для поддержания эффективности всей системы необходима установка теплоаккумулятора.
Подключение воды к водяному теплому полу
Последующим шагом после подготовки пола, будет укладка теплоизоляционного материала.
Далее на гидроизоляцию укладывается теплоизоляционный материал, толщиною в зависимости от этажности. Для первого этажа дома, имеющего подвал, не меньше 25 сантиметров., для второго и выше этажей достаточно нескольких сантиметров. Теплоизоляционный материал можно приобрести в любом строительном магазине. В настоящее время производителями предлагается на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Самыми популярными являются: пенополистерол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но существует специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиты имеющие выступы для укладки в них трубопровода системы теплого водяного пола.
Укладка труб водяного теплого пола
- Параллельный – укладывается как «змейка». Трубы укладываются параллельно друг другу, с рекомендованным шагом укладки 30 сантиметров в середине и 15 сантиметров вдоль стен помещения. Начинается от наружных стен помещения, где вода подающаяся в пол имеет наибольшую температуру.
- Спиральный. Подающая и возвратная трубы укладываются рядом параллельно по спирали. Благодаря этому, температура подающей трубы компенсирует температуру выводящей трубы. Предназначен для больших помещений.
Так как установленная система теплых полов предполагает ее длительную эксплуатацию, то обращают внимание на качество используемых металлопластиковых труб и комплектующих. Методы крепления трубопровода:
Методы крепления трубопровода:
- Первым делом нужно положить на весь пол арматурную сетку. Трубы укладываются поверх арматурной сетки, и крепятся к ней с небольшим зазором с помощью проволоки. Зазор необходим для предотвращения деформации труб. Этот способ укладки труб наиболее прост и легкодоступен.
- На предварительно подготовленную поверхность пола, застеленную гидроизоляцией, укладывается теплоизоляция. На ней делается разметка для последующей укладки труб системы водяного отопления пола. Эти трубы должны крепиться соответствующими специальными клипсами и зажимами.
Трубы системы водяных теплых полов укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. У стен и под окном, где наблюдается повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние укладки труб от стен 7 сантиметров.
Рекомендуемая длина трубы для укладки в одной комнате составляет 60 метров. Если общая площадь помещения предполагает укладку длины большего размера, то рекомендуется устанавливать в систему дополнительные коллекторы (если длина трубы свыше 60 метров – 2 коллектора, если длина трубы свыше 120 метров – 3 коллектора и так далее). Общая длина трубы делится по длине на количество установленных коллекторов, с отдельным соединением каждой трубы к своему коллектору
После этого очень важно установить терморегулятор для теплого пола
Материалы для теплого пола
Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.
Материалы для водяного теплого пола
Комплектующие для водяного теплого пола:
- при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
- насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
- непосредственно трубы, по которым будет двигаться теплоноситель;
- коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
- для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
- фитинги, шаровые клапаны и т. д.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже
Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.
Крепления для труб водяного теплого пола
Планка монтажная для теплого пола
От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.
Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.
Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.
Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.
Стяжка для теплого пола
Преимущества и недостатки решения
Плюсы подключения теплого пола к газовому котлу:
- экономичность потребления энергоносителя;
- надежность схемы;
- доступность для самостоятельного монтажа;
- эффективность работы.
Минусы:
- внедрение газового оборудования подразумевает предварительное согласование в Госгортехнадзоре;
- при несоблюдении технологии установки велик риск протечки газа;
- монтаж напольного котла сопровождается обустройством отдельного помещения под него.
Потенциальная опасность использования данного оборудования уменьшится, если установить датчики, благодаря которым поступление топлива перекрывается в случае утечки или недостаточной вентиляции.
Устройство теплого пола
О подогреве полов чаще всего задумываются в зимнее время, когда напольные покрытия становятся холодными и по ним неприятно ходить босыми ногами. Повысить комфортность жилища или бани поможет устройство теплого пола. Существуют разные системы обогрева:
- электрические;
- инфракрасные;
- водяные.
Многие владельцы отдают предпочтение последнему варианту.
Водяной теплый пол представляет собой систему труб, которые проложены под напольным покрытием. По трубопроводу течет горячий теплоноситель, нагреваемый источником тепла – котлом. Возможно подключение к центральной отопительной системе в многоквартирных домах новой застройки. Благодаря явлению конвекции теплый воздух равномерно распределяется по комнате, поднимаясь от источника тепла, расположенного снизу.
В систему входит циркуляционный насос, коллекторный узел и контрольные приборы: термостат для регулировки температуры, манометр для измерения давления воды, обратные клапаны и другие устройства в зависимости от источника тепла. Для каждой комнаты проектируется своя схема укладки трубопровода. Его длина имеет большое значение для водяного отопления, так как теплоноситель, проходя по трубам, остывает. Один контур может обогреть комнату площадью не более 40 кв. м.
Схема укладки самодельного пола зависит от размеров помещения: в больших комнатах используют спираль, в маленьких – змейку.
Иногда пользуются комбинированными вариантами. Расстояние между витками варьируется от 15 до 30 см. Монтируют контур одной трубой, оптимальный диаметр которой 2 см. Материал изготовления: металлопластик или шитый (усиленный) полиэтилен. Лучше брать синтетические благодаря следующим преимуществам:
- легко укладывать;
- гладкая внутренняя поверхность;
- отсутствует электрохимическая коррозия.
Отдельные куски внутри контура сваривают, резьбовые и муфтовые соединения используют только на открытых участках. Укладывают трубопровод в цементно-песчаную стяжку, которая надежно защищает конструкцию от существенных нагрузок.
Специалисты не советуют использовать для отопления только систему теплого пола без радиаторов. Чтобы в доме был комфортный температурный режим, придется разогреть напольное покрытие до температуры выше 30 градусов. Это может отрицательно сказаться на его состоянии, но и ходить по горячей поверхности неприятно. Благодаря батареям воздух прогревается быстрее.
Видео: водяной теплый пол в квартире
Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.
Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Монтаж трубок теплого пола в помещениях
После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.
В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.
В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.
После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна
В этом режиме он достигнет своего наибольшего КПД
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Запуск и эксплуатация
Как установить смесительный узел для теплого пола своими руками
Если система выдержала, то можно приступать к заливке цементной стяжки, причем высыхать она должна естественным путем. При вводе водяного теплого пола в эксплуатацию полный прогрев происходит в течение нескольких дней.
Советы и рекомендации
При проходе разводки сквозь стену или другую строительную конструкцию предусматривается защита от механических повреждений, для этого используется гофрированный пешель. Вообще, гибкие трубы требуют аккуратности при подключении их к системе отопления типа «теплый пол», особенно полиэтиленовые
Их осторожно раскладывают по схеме, проверяя на наличие повреждений: трещин, деформированных (побелевших) заломов, прогибов. Гибкие отопительные коммуникации не снимаются витками с бухты, а последовательно разматываются. При укладке изгибов придерживаются радиуса петли в 5 диаметров трубы, а при монтаже креплений петли туго не затягивают
При укладке изгибов придерживаются радиуса петли в 5 диаметров трубы, а при монтаже креплений петли туго не затягивают.
Дополнительный способ экономии — сборка схемы без насоса, с установкой трехходового клапана-регулятора (самостоятельно смешивает два разных потока в 1 общий). Если водяной пол подключается не к котлу, а к централизованному отоплению, то использовать теплоноситель напрямую нельзя из-за высокого давления (в 8–12 раз больше, чем требует инструкция укладки). Это связано с риском прорыва гибкой магистрали. Максимальный эффект от работы котла достигается при одновременной эксплуатации как теплого пола, так и радиаторов (их подсоединение не отличается от обычного).
Рекомендуемая толщина верхней стяжки — не менее 30–60 мм. В противном случае возрастает риск повреждения труб в водяном полу. Хорошо показала себя практика добавления в раствор пластификаторов. Если в качестве напольного покрытия используется плитка, то заливается верхний слой цемента средней толщины (до 50 мм), а шаг в схеме разводки сокращается до 10 см. Нежелательно класть подложку под ламинат, это ухудшает показатели теплоотдачи.
Распространенные ошибки при монтаже и подключении теплого пола:
- Засыпка сухого керамзита поверх трубопровода (увеличивается риск повреждения гибких нагревательных участков).
- Отсутствие ровного основания, нижней теплоизоляции, или слишком тонкий ее слой. Это приводит к снижению КПД всей системы отопления.
- Использование обычных металлических труб. Даже на ровных распределительных участках нет смысла укладывать в пол материал, подвергающийся коррозии.
- Отклонение от схемы, подключение нагревательного контура с площадью более 20 м2 или нарушение шага. Приводит к появлению на полу «холодных зон» и необоснованному расходу энергоносителей.
- Ранний запуск системы, поспешная заливка теплоносителя под давлением выше рабочего, сушка в условиях нагрева (способствуют нарушению целостности пола и тепловой деформации).
- Ненадежный крепеж краевой ленты (возможны тепловые потери).
Что происходит при подключении газового котла?
При выборе настенного котла, продавцы предлагают к покупке котлы с поддержкой теплого пола, аргументируя свое мнение технической документацией устройства в котором иногда прописывается поддержка теплого водяного пола. Например, если котел может опускать температуру теплоносителя ниже 35 градусов, то, по мнению продавцов, такой котел идеально подходит для теплого пола, так как адекватный температурный режим работы теплого пола находится в районе 35 градусов.
Обычно же, пользователи теплого пола на котле выставляют комфортную температуру в районе 45 градусов. Так же, по мнению специалистов, комфортный режим для работы теплого пола составляет температура от 35 до 45 градусов.
Некоторые производители указывают в характеристиках котла, что есть режим теплого пола. Под данным режимом подразумевается, что пользователь не сможет поднять температуру теплого пола выше 55 градусов, и сам пол будет работать и обогревать в температурном диапазоне от 30 до 55 градусов, то есть выше 55 градусов теплый водяной пол не нагреется.
Но настенные газовые котлы рассчитаны на эффективную работу только на высоких температурах. При работе котла на минимальных режимах может повыситься износ котла, как бы парадоксально это не звучало. Котел может поддерживать минимальную температуру и при смешивании горячей воды с холодной в температурном режиме в 35 градусов в котле, может начать образовываться конденсат. При минимальной температуре котла водяные пары газа не успевают полностью испариться, что приводит к оседанию конденсата на стенках теплообменника котла, что соответственно начнет приводить к коррозии металла.
Также конденсат может возникнуть в дымоходе котла, именно поэтому дымоход у настенных газовых котлов устанавливают под уклоном в сторону улицы, чтобы возникающий конденсат не попадал в котел. Для этих целей сверху котла устанавливают защиту от конденсата с улицы и сборник конденсатора, если все-таки он успел попасть в котел. Именно поэтому производители устанавливают медные теплообменники со специальной силуминовой покраской, для защиты и продления службы теплообменника.

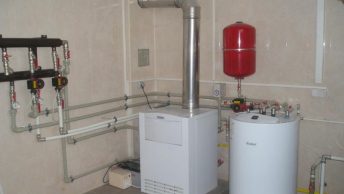

Подключение к котлу теплого пола
Обычно для домов с теплыми полами выбирают газовое оборудование с двумя контурами. Агрегат ставят в помещение при обустройстве водяного контура. Подключение к котлу выполняется в несколько шагов, в ходе которых формируется контур теплого пола и его соединение с котлом.
Когда обустраивается тёплый пол водяной от газового котла в доме, то пошаговое выполнение работ будет следующим:
- вычисление максимальной длины водяного контура;
- выбор основания под теплый пол;
- укладка теплоизоляции;
- крепеж демпферной ленты;
- армирование;
- укладка труб;
- установка коллектора;
- подключение созданного контура;
- опрессовка системы;
- подача воды в трубопровод;
- заливка стяжки.
Выбор основания и теплоизоляции
Основание важно для монтажа системы обогрева напольного покрытия. Это может быть сухой пол или стяжка из песчано-цементного раствора
Иногда применяют бетонные плиты в основание. Общая толщина слоя стяжки – около 7 мм.
Поверх стяжки для защиты от пагубного воздействия влажности укладывается слой гидроизоляционных материалов в 0,1-0,2 мм.
Для теплоизоляции подойдет пенополистирол – 35 кг на кубический сантиметр. Практичный и удобный в монтаже, этот материал укладывается на часть стен, не менее 0,15…0,20 м от основания. Каждый стык между листами материала нужно проклеить скотчем. В некоторых случаях используется минеральная вата.
Монтаж демпферной ленты и дополнительное армирование
Демпферную ленту проклеивают между основанием и стенами по всему периметру помещения. Эта лента способна компенсировать тепловое расширение, которое свойственно стяжке, она ограничивает и регулирует процесс сжатия и расширения.
По высоте лента составляет до 0,15 м и крайне эффективна от трещин или деформации бетонного раствора.
Выбор труб и их монтаж
Выбор труб осуществляется после изучения дополнительной информации по каждому виду или на основе рекомендации профессионала. Трубы бывают РЕХ (сшитый полипропилен), медные (самые популярные), полипропиленовые или алюминиевые в оболочке из пластика.
Укладка трубопровода выполняется на расстоянии 15 см от стен, рядами с шагом в 15 см. Петли в контуре делают частыми, а все изгибы надежно фиксируются крепежными скобами (якорными).
Как выполнить подключение к газовому котлу?
После проведенной опрессовки системы в 4 бара начинается подключение контуров. Устанавливается коллектор из двух труб, подачи и возврата, с боковыми отверстиями для входа и выхода.
Эти отверстия нужно соединить с вентилями теплых полов и нагревателем. Петля получается замкнутой, внутри контура соединяются все ветки.
В торце коллектора есть краны для выпуска воздуха и слива воды. Когда подключение выполнено, система заливается водой и спускается воздух. Если нет утечки теплоносителя, включается газовый котел и проверяется подача тепла в каждый контур.
Водяной теплый пол
Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.
Пример укладки водяного пола
Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.
Схема водяного теплого пола
При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.
Устройство стяжки
Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.
Укладка труб на пенополистерол
В домах с деревянным полом используют укладку трубок в деревянные пазы.
Укладка труб в деревянные панели
Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.
Преимущества и недостатки
Если котел энергозависимый, при отключении электрики система перестанет работать
Плюсами системы являются ее надежность, высокая скорость реакции на действия потребителя (регулировка степени нагрева). Жильцы смогут круглогодично поддерживать оптимальную температуру в доме. Использование установки с двухконтурным котлом позволит иметь в доме и горячую воду.
Минусы связаны с особенностями функционирования агрегатов и требованиями к их монтажу. При прекращении подачи электричества или газа работа системы может остановиться. Чтобы этого не случилось, пользователю нужно вовремя платить за ресурсы, а также приобрести источник бесперебойного питания, если в районе часто отключают электроэнергию. Кроме того, установка котла требует отдельного помещения, к которому предъявляется ряд требований, соблюдение которых необходимо для обеспечения безопасной работы системы.
Заключение
Теплый пол водяной своими руками в квартире – это возможно. Цена вопроса зависит от варианта, а выбор варианта – от особенностей дома.
Если в частном доме хозяин руководствуется только соображениями рентабельности, то в городских условиях есть масса ограничений.
Когда теплый пол нужен в качестве дополнительного источника тепла, возможно, стоит рассмотреть поближе перспективу установки электрической модели: от нее ведь не потребуется работа на полную мощность. Значит, и расход энергии может получиться достаточно экономный (как выбрать теплый электрический пол).
