Виды тепловых насосов, преимущества и недостатки каждого из них

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

  1. Главные плюсы – компактность и большая теплоотдача;
  2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

  1. Контур отопления
  2. Тепловой насос
  3. Рассольный (он же земляной) контур

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

  1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
  2. Сжимающее устройство
  3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
  4. Механизм, понижающий давление в системе (дросселе)
  5. Рассольный контур
  6. Земляной зонд
  7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.

Тепловые насосы типа «вода – вода»

При соседстве с домом реки или пруда можно использовать тепловой насос, работающий по схеме «вода – вода». Для этого из водоема отбирается мощным насосом вода, которая прокачивается через первичный теплообменник теплового насоса, отдавая свою тепловую энергию фреону, и сбрасывается обратно в водоем.

Тепловой насос типа вода — вода наиболее экономичный. Однако, из-за загрязненности используемой воды необходимо предпринимать дополнительные меры для ее предварительной очистки перед подачей в тепловой насос.

Пример схемы обвязки теплового насоса вода — вода:

  1. Теплообменник для пассивного охлаждения
  2. Расширительный бак внешнего контура теплового насоса
  3. Коллектор потолочного охлаждения
  4. Расширительный бак системы отопления
  5. Группа безопасности котла (теплового насоса)
  6. Расширительный бак для ГВС
  7. Резервный котел (высокотемпературный) с насосом и группой безопасности
  8. Узел подмеса системы отопления
  9. Термостатический клапан радиатора отопления
  10. Буфер (тепловой аккумулятор)
  11. Основной насос системы отопления
  12. Тепловой насос вода-вода со встроенными циркуляционными насосами
  13. Бойлер косвенного нагрева для ГВС
  14. Насос рециркуляции ГВС
  15. Коллектор водоснабжения
  16. Коллектор теплых полов
  17. Коллектор радиаторов

Подведем итог. Первоначальные затраты на систему отопления с тепловым насосом и ее обустройство достаточно высоки. Но, с учетом низких расходов на отопление, со временем можно покрыть первоначальные вложения и продолжить использование альтернативных источников для обогрева дома.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

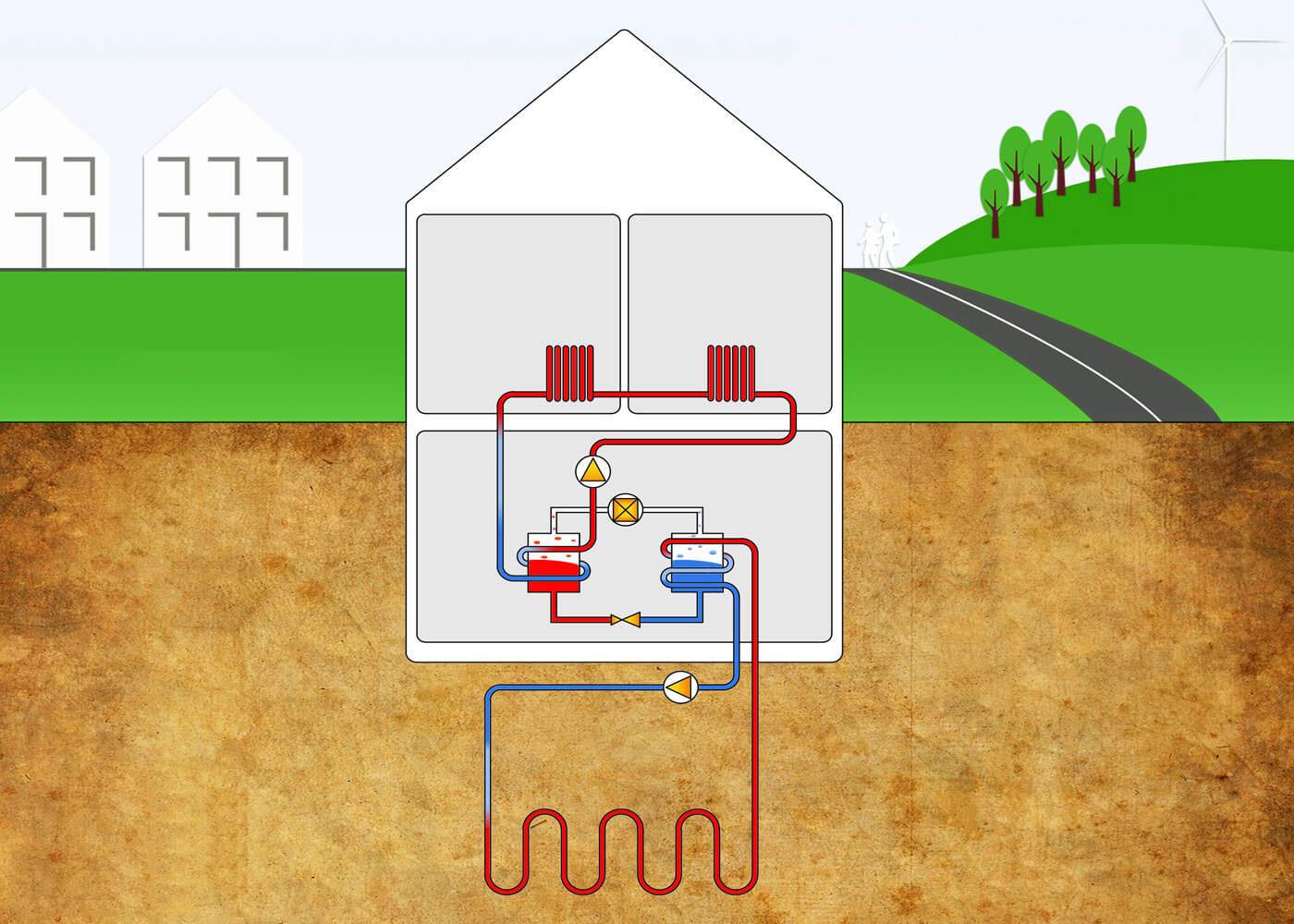

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Принцип работы теплового насоса

В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.

Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.

Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип

Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.

Попробуем пересказать то же самое простыми словами.

Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.

Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

Назначение

Основными задачами ТП являются:

  • учет тепловых потоков и расходов теплоносителя и конденсата
  • контроль параметров теплоносителя
  • регулирование расхода теплоносителя
  • распределение теплоносителя по системам потребления теплоты
  • преобразование вида теплоносителя или его параметров
  • защита местных систем от аварийного повышения параметров теплоносителя
  • заполнение и подпитка систем потребления теплоты
  • сбор, охлаждение, возврат конденсата и контроль его качества
  • аккумулирование теплоты
  • подготовка воды для систем горячего водоснабжения
  • отключение систем потребления теплоты

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Тепловой насос для отопления, популярная продукция

Эти приборы от известного производителя являются самыми востребованными, если верить статистике продаж. Немецкий концерн выпускает разные модификации. Для небольшого дома – мощностью в пределах 18-30 кВт, для предприятий – более габаритные установки. Модели данной марки отличает надежная автоматика, позволяющая упростить эксплуатацию. Например, разморозка осуществляется без вмешательства пользователя. Еще одно преимущество – применение каскадных схем. Размещение нескольких насосов, работающих на общий отопительный контур, позволяет обогревать большие площади с регулировкой по мощности в значительном диапазоне.

Danfoss

Не менее авторитетная датская компания специализируется на выпуске исключительно для частных домов. Потому и максимальная мощность агрегатов – 36 кВт. Отличаются от моделей Stiebel Eltron большей температурой на «подачу» – до 90°C. Кроме того, они несколько экономичнее немецких аналогов. Еще плюс – некоторые из них управляются дистанционно, даже с гаджетов.

Henk

Насосы отечественного производства. Следовательно, адаптированы к нашим зимам. Эффективность не снижается и при температуре -60°C. Характеризуются низким эн/потреблением. Изделия для частных домов могут подключаться к сети 220/1ф. Более мощным моделям нужна трехфазная линия.

Корса

Еще одна российская разработка. Отличается большим выбором по мощности (кВт) – от 4,5 до 100. Учитывая неприхотливость агрегатов, один из лучших вариантов для жилого дома.

Так же ознакомьтесь с нашей статьёй про альтернативные источники энергии «Альтернативные источники энергии в наши дни»

Как работает тепловой насос?

ТН — парокомпрессионная установка, забирающая тепло у холодных источников. Чтобы понять принцип действия чудо-конструкции, надо вспомнить о том, как функционирует холодильник, который тоже можно назвать небольшим тепловым насосом. Продукты с комнатной температурой помещаются в агрегат, затем тепло выкачивается из камеры и скапливается во внешнем радиаторе, отдающем его помещению. По этой причине для нормальной его работы нужно оставлять между стеной и прибором свободное место.

Подобный принцип, который называют циклом Карно, используется и в бытовых кондиционерах. Для тепловых насосов тоже характерно извлечение тепловой энергии из окружающей среды: из воздуха, грунта, подземных вод или водоемов. Передача тепла происходит за счет конденсации, испарения хладагента. В тепловых насосах, как и в холодильниках, в этой роли также чаще выступает фреон.

Любой тепловой насос имеет испаритель, конденсатор, и компрессор, повышающий давление. Все приборы соединены трубопроводом в единый замкнутый контур. По этим трубам циркулирует фреон — углеводород, у которого температура кипения очень низкая. В холодной части контура он находится в жидком состоянии, в теплой — превращается в газ.

Теперь надо рассмотреть, как работает тепловой насос. Двигаясь по источнику тепла (например, по трубам, уложенным в грунт) теплоноситель нагревается на несколько градусов даже в том случае, если температура мала и составляет всего 4-5°. Потом он поступает в испаритель и отдает тепло во внутренний контур системы, которая заполнена фреоном. Даже небольшого количество тепла хватает для перехода хладагента из жидкого состояния в газообразное.

Хладагент, превратившийся в пар, поступает в компрессор, где он сжимается. Повышение давления приводит к повышению его температуры. Далее горячий фреон следует в конденсатор, где отдает тепло тому теплоносителю, который функционирует в системе отопления дома. Им может быть вода, воздух, тот же фреон. Нагретый теплоноситель поступает с систему горячего водоснабжения и отопления, а хладагент, отдавший тепло, охлаждается, превращается в жидкость, поступает в испаритель, в котором снова нагревается, и кругооборот его в контуре повторяется.

Достоинства и недостатки тепловых насосов

Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.

Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.

Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.

Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.

Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:

При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.

  • Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
  • Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.

Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.

Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:

  • Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
  • Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
  • Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.

Есть и недостатки:

  • Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
  • Необходимость в регулярном обслуживании – за это нужно платить;
  • Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
  • Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
  • Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.

Как видим, некоторые минусы довольно серьезные.

В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.
