Как сделать вертикальный ветрогенератор своими руками

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально

Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться

• Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
• Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
• Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
• Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
• Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
• Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
• Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 – 15 лет;
• Если окупаемость системы – не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Кому это выгодно

Видов ветряных генераторов очень много, а подвидов тем более. То, какое устройство следует установить на том или ином участке, зависит от следующих факторов:

• скорость ветров на местности
• назначение устройства
• предполагаемая сумма затрат

Перед непосредственной установкой ветряка нужно несколько раз обдумать: окупятся ли затраты. Для начала следует определить скорость и направление ветра на предполагаемой для установки местности.

Получить эту информацию можно двумя способами: измерить самостоятельно или обратиться в местную метеослужбу. Для первого варианта потребуется портативная станция, которую можно взять в аренду или приобрести.

Плюс самостоятельных замеров в их точности, однако, на полноценное исследование потребуется не менее одного года. Данные, полученные в метеослужбе будут иметь приблизительные значения, но не потребуют затрат на оборудование и времени на дополнительные расчеты.

При значениях около 4-5 м/с вырабатываемая генератором средней мощности энергия будет равна 250 кВт-часов в месяц. Этого достаточно, чтобы обеспечить электричеством дом на 3-4 человек с отоплением и горячей водой. За год ветряк может вырабатывать до 3 тыс. кВт-часов. Стоимость установки такого ветрогенератора равняется примерно 180 тыс. рублей.

Создание собственной установки обходится в разы дешевле. При этом стоит учесть постоянный рост тарифов на электроэнергию. Таким образом, ветрогенератор может стать хорошим альтернативным источником электроэнергии.

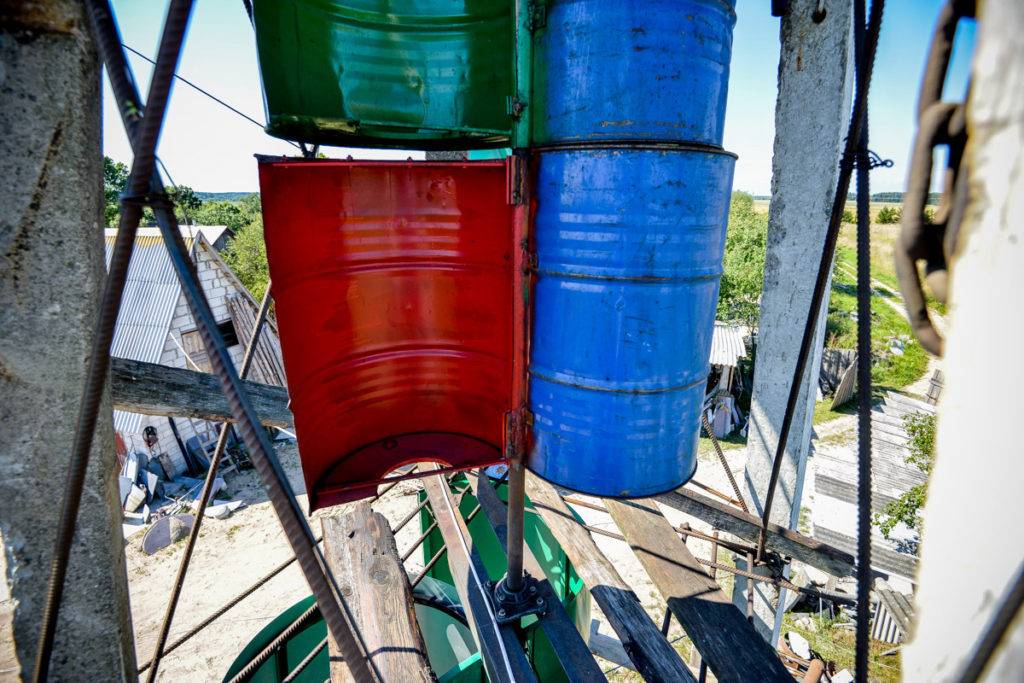

Ротор Бирюкова

Изобретение Бирюкова появилось в 60-х годах прошлого века. Особенностью конструкции является устройство ротора, имеющего два «этажа» с разным строение лопастей. КПД ветряка, заявленный изобретателем, составляет 46 %, что для подобных устройств вертикального типа весьма привлекательно.

Ротор стартует как обычное устройство Савониуса, но при наборе скорости образуется воздушная подушка из завихрений, изменяющая профиль крыльчатки на более выгодный при данном режиме вращения. Усиление ветра способствует образованию вихревого кокона, который заставляет поток обтекать его словно монолитную преграду.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Недостатки вертикальных ветрогенераторов

Минусы агрегатов:

1. Низкий параметр эффективного преобразования потока воздуха. Если сравнивать с горизонтальным оборудованием, то он меньше в 2-2,5 раза.
2. Вертикальные устройства характеризуются высокой материалоемкостью. Это связано с большим объемом лопастей.
3. Некоторые модели агрегатов имеют громоздкую конструкцию, которая обычно увеличивается при росте полезной мощности. В итоге этот недостаток негативно отражается на планировке площади для установки оборудования.
4. Чтобы собрать вертикальный агрегат, потребуется большее число материалов, по сравнению с горизонтальными устройствами. В результате этого их стоимость будет выше.
5. Вибрации, которые издает установка, хоть и небольшие, но все же присутствуют. В результате этого, а также резких изменений режимов прокручивания, образуется высокая нагрузка на подшипниковые устройства. Поэтому подвижные элементы оборудования часто ломаются.

Канал «Тепло-вода» подробно рассказал обо всех недостатках, характерных для такого типа устройств.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.
