Вентиляция промышленных помещений

Разновидности систем и их функциональность

Расчет вентиляции производственных объектов осуществляется еще на этапе проектировки. При этом в зависимости от характера будущих работ, площади помещения, количества рабочих мест и структуры технологического процесса устанавливаются промышленные вентиляционные системы следующих типов:

  • естественная;
  • механическая.

Подобная градация является обобщенной, поскольку характеризуют лишь способ перемещения воздушных масс. Для большей детализации вентиляционные системы подразделяют на более специфические разновидности. Исходя из функционального назначения и формы создания воздухообмена, они могут быть:

  • приточными;
  • вытяжными;
  • комбинированными;
  • общими;
  • местными;
  • зональными.

Исходя из основной направленности объекта, вентиляция производственных помещений может быть представлена в разнообразных комбинациях таких, как естественная приточная или механическая зональная и т. д. Подобные системы проектируются согласно утвержденной нормативно-технической документации и правилам техники безопасности, а к их монтажу предъявляются очень высокие требования. Кроме того, после установки все оборудование несколько раз тестируется и подлежит ежегодному профилактическому осмотру.

Определение сечения воздуховодов является важной задачей, призванной обеспечить оптимальную циркуляцию воздушных масс в помещении. Его расчет производится согласно формуле:. Определение сечения воздушных каналов дает возможность вычислить диаметр круглого воздуховода:где D — диаметр округлой трубы для вентиляции, S — сечение, π — 3,14

Определение сечения воздушных каналов дает возможность вычислить диаметр круглого воздуховода:где D — диаметр округлой трубы для вентиляции, S — сечение, π — 3,14.

Кондиционирование производственных объектов

Вентиляция промышленных зданий является основным параметром, без которого создать оптимальные условия для труда людей крайне сложно

При этом не меньшую важность имеет кондиционирование воздуха, которое представляет собой совокупность технических устройств и механических средств, направленных на создание определенного микроклимата

В зависимости от назначения, продолжительности работы и расположения промышленный кондиционер может быть представлен в следующих разновидностях:

  • технологический;
  • комфортный;
  • сезонный;
  • круглогодичный;
  • автономный;
  • зависимый.

Подобные разновидности кондиционеров применяются совместно с вентиляционными системами, увеличивая их эффективность и продуктивность. Их установка осуществляется для повышения автоматизации процесса вентилирования и обеспечения оптимальных условий для нахождения человека. При этом кондиционирование воздуха поддерживает оптимальные метеоусловия воздушной среды внутри цеха.

Нормальная циркуляция воздуха в зданиях, не оборудованных естественной вентиляцией, достигается путем применения резервных кондиционеров. Именно они обеспечивают половину необходимого воздухообмена и поддерживают заданные температурные показатели в цеху.

Проектирование и монтаж системы вентиляции на производстве

В планировании и установке вентиляции на производстве есть несколько этапов:

  • Подготовка и утверждение технического задания на проектирование вентиляции (содержит в себе технологические характеристики оборудования, требования по воздухообмену и т.п.)
  • Стадия проектирования. Производится аэродинамический расчет системы для определения размеров воздуховодов и характеристик оборудования. Подбираются вентиляционные агрегаты и дополнительные компоненты для балансировки и наладки системы. Выбирается система управления вентиляцией. Именно на стадии проекта систему можно сделать энергоэффективной и соответственно не дорогой в обслуживании.
  • Закупка и поставка материалов и оборудования. Осуществляется по заранее подготовленной спецификации, после согласования с Заказчиком.
  • Монтажные работы. Проведение монтажа – один из самых ответственных этапов во всем проекте. Монтаж должны выполнять квалифицированные специалисты, иначе система может не только не выдать проектные расходы, но и вовсе выйти из строя.
  • Пуско-наладка. Любая система вентиляции имеет систему пуска и управления. Так же для выхода на проектные мощности, систему воздуховодов требуется отбалансировать.

Проектирование системы подразумевает на только расчёт, но и распределение основных узлов системы на схеме.

Схема вентиляции на производстве

Вы можете бесплатно получить эскизный проект и стоимость вентиляции на Вашем производстве

Оборудование для вентиляции

Промышленное вентиляционное оборудование, по сути, отличается от бытового лишь мощностью.

Наряду с этим все главные элементы системы те же:

  • Вентиляционные каналы – представляют собой трубы сечения и разного размера, каковые снабжают транспортировку воздушных потоков до места распределения.
  • Фасонные части – разрешают выполнить разветвления и повороты вентиляционных каналов.
  • Вентиляторы – являются главным элементом принудительных систем, поскольку снабжают их перемещение в нужном направлении под определенным давлением.
  • Фильтры – снабжают очистку воздушных потоков. Различаются по степени очистки – от неотёсанной, задерживающей большие примеси, до полной, ликвидирующей кроме того неприятные запахи.
  • Рекуператоры – снабжают подогрев приточного воздуха теплыми вытяжными потоками. Данное устройство разрешает сэкономить на отоплении помещения помещений.
  • Калориферы – предназначены для нагрева входящих потоков зимой.
  • Системы кондиционирования – снабжают охлаждение входящих потоков.

направляться подчернуть, что обычно в промышленных системах используют вентиляционные камеры. По сути, это комбинированные устройства, каковые объединяют в одном корпусе все нужное оборудование для вентиляции. В частности производители промышленной вентиляции снабжают их вентиляторами, фильтрами, рекуператорами и пр.

В следствии для функционирования системы остается только подключить подобное устройство к вентиляционным каналам.

2 Значения для разных зданий

Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.

Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:

  • ванная комната;
  • уборная;
  • кухня.

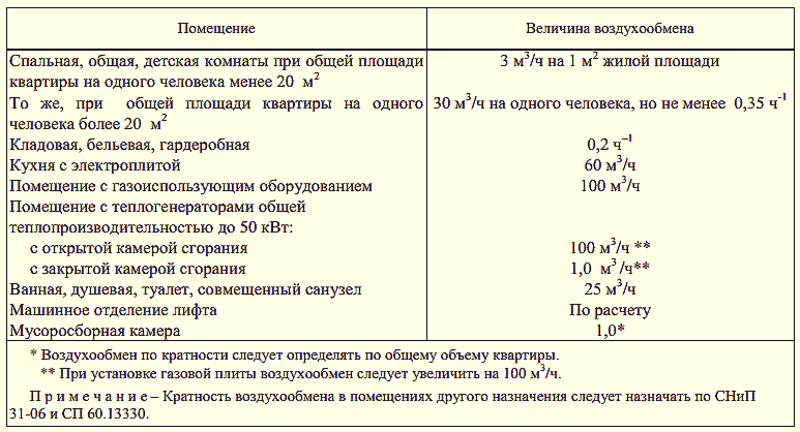

Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:

  • Отдельная комната в квартире (спальная, детская, игровая) — 3.
  • Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
  • Гардеробная комната, а также умывальная в общежитии — 1,5.
  • Кухня с электроплитой — 60.
  • Кухня с газовым оборудованием — 80.
  • Коридор или вестибюль в квартирном доме — 3.
  • Гладильная, сушильная, постирочная в общежитии — 7.
  • Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
  • Машинное помещение лифта — 1.
  • Лестничная клетка — 3.

Приточно-вытяжная вентиляция с рекуперацией и теплообменником

Это система, способная использовать удаляемый воздух на 30-50%. Данные цифры справедливы для одноступенчатых устройств. Однако на рынке все большую популярность завоевывают более совершенные системы. Имеется ввиду установка с двухступенчатой рекуперацией. Здесь уже достигается эффект в 80-85%, благодаря применению теплового насоса. Данная система показывает лучшие результаты при серьезных перепадах температуры, влажности внутри помещения и за его пределами. В жаркое время года тепловой насос обеспечивает приток охлажденного воздуха. Т. е. заданный микроклимат поддерживается круглый год и нет необходимости в установке кондиционера, организации отопления. Система хорошо показала себя при установке на промышленных предприятиях, в крупных офисах, учреждениях и в частных загородных домах.

По установкам с системой рекуперации существует ограничение. Их нельзя устанавливать в производственных цехах, где в окружающей среде присутствуют взрывоопасные частицы, микроорганизмы, химические вещества, относящиеся к первому, второму или третьему классам опасности.

Монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

  • Позволяет производить забор воздуха из необходимого места
  • Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
  • Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

  1. Приточная
  2. Вытяжная
  3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Значение и функции промышленной вентиляции

Микроклимат на производстве

Вентсистема проектируется по следующим исходным данным: площадь, высота потолков, тип ограждающих конструкций, большое значение имеет количество работающих в смену человек, а также специфика предприятия. Учитывается тип оборудования и его тепловые выбросы; наличие или отсутствие вредных выбросов. По этим данным рассчитывается производительность вентиляционной системы и схемы расположение оборудования.

Промышленная вентсистема выполняет ряд функций:

  • Поддержание внутри производственного помещения постоянной температуры, влажности, скорости движения воздуха.
  • Удаление побочных продуктов производства и пыли, насыщение воздуха кислородом и снижение концентрации взрывоопасных веществ.
  • Создание внутри вентилируемого помещения приемлемой среды для изготовления продукции.

Вентиляция сварочного цеха

Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.

Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:

  • ручная сварка – 1500-4500 м³·ч/кг;
  • полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
  • сварка с порошковой проволокой – 2500-5400 м³·ч/кг.

Расчет вентиляции сварочного производства производится до допустимого показателя.

Расчет производственной приточно-вытяжной вентиляции

Изначально потребуется определить, какой объем воздушных потоков необходим для нормальной работы персонала. Если рассчитывать в идеальном случае, когда загрязненные вещества отсутствуют, для определения объема применяется простая формула: L=NxM. Здесь N определяет число работников, а M показывает, сколько воздуха «уходит» на одного из них за час. Согласно номам, для невентилируемых помещений это 60 куб. м/ч, для проветриваемых – 30 куб. м/ч.

Как вычислить объем свежего воздуха, требуемого для замены отработанного? Предусмотрена другая формула: L=Mв/(V-Q). Первое значение – количество загрязненных веществ, регулярно проникающих в помещение (мг/час), V – объем грязных потоков в мг/куб. м, Q – вещества в поступаемом потоке (мг/куб. м).

Возможные загрязнения

Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.

Оборудование для вентиляции производственных помещений

Система принудительной приточной вентиляции состоит из следующих элементов:

  • воздуховоды;
  • вентилятор;
  • воздушные фильтры;
  • воздушные клапаны;
  • воздухозаборные решетки;
  • шумопоглощающая изоляция;
  • калорифер (нагревание воздуха);
  • автоматический блок управления при необходимости.

Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.

Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.

Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.

Контроль производительности

После ввода системы в эксплуатацию микроклимат в помещении достигает заданных параметров, но по причине устранения агрессивных веществ со временем конструкция воздуховодов может изнашиваться. Некоторые вещества прилипают к стенкам воздуховодов, уменьшая площадь их сечения. Именно поэтому регулярно необходимо контролировать производительность вентиляционного оборудования.

Один из методов проверки предполагает измерение скорости движения воздушных потоков с помощью анемометров в нескольких точках для получения усредненного результата.

Второй способ проверки эффективности вентиляции основан на измерении предельно допустимой концентрации вредных веществ в атмосфере. При отсутствии превышения показателей система работает эффективно. Неэффективную вентиляцию подвергают различным испытаниям по наладке, в отдельных случаях систему полностью реконструируют.

Какие-либо изменения при эксплуатации системы зачастую устраняют путем изменения скорости вращения и производительности работы вентилятора.

Что такое промышленная вентиляция и зачем она нужна

Промышленная вентиляция, как понятно из названия, используется на производственных предприятиях. Коротко ее назначение можно сформулировать следующим образом: вентиляция нужна, чтобы удалить из рабочей зоны отработанный воздух и заменить его чистым.

На практике промышленная вентиляция решает четыре основные задачи:

  1. Обеспечивает постоянную подачу чистого воздуха в производственные помещения.
  2. Удаляет загрязняющие воздух газ, пыль, пары, токсичные вещества.
  3. Уменьшает вероятность аварий на производстве вследствие возгораний или взрывов.
  4. Помогает поддерживать комфортную температуру и влажность в производственных помещениях.

Безопасность

При проектировании нужно учитывать противопожарные требования к системам отопления и вентиляции.

Они полностью изложены в пособии 13.91 к СНиП 2.04.05-91, но к жилым помещениям применима лишь небольшая их часть:

  • При использовании воздуховода из горючих материалов его следует прокладывать в шахте или негорючей гильзе.
  • Уровень горючести в любом случае должен быть не ниже группы Г1 (слабогорючие, с температурой продуктов сгорания не выше 135С).
  • Допускается использование вентиляторов и их кожухов из горючего материала.

Безопаснее всего, разумеется, использовать воздуховоды из оцинковки. Именно они применяются в производственных помещениях.

В целях безопасности рекомендуется ограничивать температуру подаваемого в жилое помещение воздуха 60-ю градусами.

Виды промышленной вентиляции

Воздухообмен в промышленных местах можно осуществить разными способами. В зависимости от организации устройства, различают три вида производственной вентиляции:

  1. Естественная
  2. Механическая (искусственная)
  3. Смешанная

Каждый вид имеет свои особенности и недостатки, которые следует учитывать при организации системы на производстве.

По принципу функционирования

Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами. Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.

Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно. Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

  • Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
  • Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
  • Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

  • Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
  • Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
  • Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).

Вентиляция, созданная искусственно (механическая) на производстве

Данный вид обеспечивает поступление и удаление воздушных потоков с помощью вентиляторов. Организация механической системы требует вложения больших энергоресурсов и экономических затрат. Несмотря на это, имеет ряд преимуществ:

  • Позволяет производить забор воздуха из необходимого места
  • Есть возможность влиять на физические свойства: охлаждать или подогревать воздушный поток, повышать или понижать уровень влажности
  • Можно осуществить подвод воздуха напрямую на рабочее место или отвод с последующей фильтрацией

Очищение загрязненного воздуха из помещений, обязательное условие на производстве. Данный фактор на строгом контроле у природоохранных организаций.

Механическая система в зависимости от конструкции, целей, и задач поставленных перед ней различается:

  1. Приточная
  2. Вытяжная
  3. Приточно-вытяжная

В производственных местах воздушная система подбирается исходя из нужд и специфики места эксплуатации.

Приточная вентиляция на производстве

Предназначается для снабжения производственного помещения чистым воздухом. Устанавливается преимущественно в местах с повышенными рабочими температурами и небольшой концентрацией вредных веществ.

Нечистый воздух удаляется через отводы естественной вентиляции (фрамуги, вентиляционные шахты) подпираемый дополнительно воздушным потоком приточной вентиляции.

По типу устройства различают следующие приточные установки:

  • Моноблочная. Данные устройства просты в эксплуатации и обслуживании, однако имеют большую стоимость. При монтаже закрепляют основной блок, к которому подводятся воздуховоды и подключается электрическое питание.
  • Наборная. Устройства требуют специальных навыков для установки, относительно недороги в цене.

С помощью приточной вентиляции можно влиять на среду

и подвергнуть необходимой обработке: нагреть, осушить, увлажнить, в зависимости от типа производства.

Вытяжная вентиляция на производстве

Выполняет противоположные приточной вентиляции функции. Вытяжная система вентиляции производственных помещений обеспечивает отвод воздуха.

На производстве самостоятельно применяется для небольших перемещений воздушного потока. В зависимости от распространённости, различают вытяжные вентиляции:

  • Общеобменная. Перемещение воздуха охватывает объём всего помещения
  • Местная. Предназначена для удаления воздуха из определенного рабочего места

Преимущественно устанавливается на складах, подсобных помещениях, в местах, где нет большой концентрации вредных газов и примесей.

Приток в этом случае поступает методом инфильтрации через каркас здания, окна, фрамуги.

Приточно-вытяжная вентиляция в производственных помещениях

Главная задача приточно- вытяжной системы – обеспечение производственных помещений свежим воздушным потоком

и удаление обработанного, загрязненного воздуха. Данный вид системы является наиболее распространенным на производствах с повышенными требованиями к воздухообмену. Необходимо правильный расчет при установке проточно-вытяжной вентиляции на производствах, чтобы потоки воздуха не попадали, без надобности, в смежные помещения и не удалялись оттуда.

Устройства поступления свежего воздуха размещают со стороны обслуживания оборудования, чтобы вредные вещества или теплые пары не попадали на персонал.

Необходимы точные расчеты для установки данного вида.
