Виды венткамер

Классификация венткамер не регламентируется документами, но при этом есть подразделение по типу обустройства и конструкции – данная классификация считается общепринятой среди инженеров-обустройщиков.

Виды:

• Приточные.
• Вытяжные.
• Обустроенные на кровле.

Приточные отличаются от вытяжных венткамер типом смонтированного оборудования, которое соответственно используется для притока или вытяжки воздушных масс. Дополнительное отличие состоит в том, что приточные камеры имеют несколько большую площадь в сравнение с вытяжными, так как дополнительно требуется монтаж секций и узлов пневмо или гидрообвязки (водяное охлаждение).

Использование для приточного и вытяжного оборудования индивидуальных венкамер актуально в том случае, если решетки для забора и отвода воздуха нельзя смонтировать на большом расстоянии друг от друга.  В этом случае сами венткамеры обустраиваются на взаимном удалении друг от друга.

Важно! Отдельной категорией являются камеры, располагаемые на кровле, так как они представляют собой надстроечное сооружение на крыше. Возможно обустройство двух отдельно стоящих камер – приточной и вытяжной

Это позволяет экономить внутреннюю площадь зданий за счет прокладки воздуховодов разного сечения навстречу друг другу.

Нормативные требования

Инструкция требует проектировать ОВК по СНиПу.

Госстрой РФ в 2004 году принял СНиП по отоплению и вентиляции под номером 41-01-2003, он регламентирует и определяет нормы и правила, которым должно соответствовать климатическое оборудование.

Общие положения документа требуют соблюдения ряда технических параметров:

1. Норм метеорологических условий и чистоты воздуха в обслуживаемой зоне внутри помещений жилых и административно-бытовых зданий. ГОСТ на данный тип сооружений имеет номер 30494, а также имеется документ СанПин 2.1.2.1002 по качеству воздуха;
2. Норм метеорологических условий и чистоты воздуха в обслуживаемой зоне внутри производственных, лабораторных и складских помещений согласно ГОСТ 12.1.005 или СанПин 2.2.4.548;
3. Норм шумовой и вибрационной нагрузки от работы оборудования систем ОВК и внешних источников согласно СНиП 23-03. Для аварийных и противодымных систем согласно ГОСТ 12.1.003 уровень шума в помещениях с оборудованием не должен превышать 110 дБА, при импульсном характере шума – не более 125 дБА;
4. Норм защиты и охраны атмосферы от вредных вентиляционных выбросов;
5. Норм ремонтопригодности систем отопления, вентиляции и кондиционирования;
6. Норм по пожарной и взрывчатой безопасности климатического оборудования.

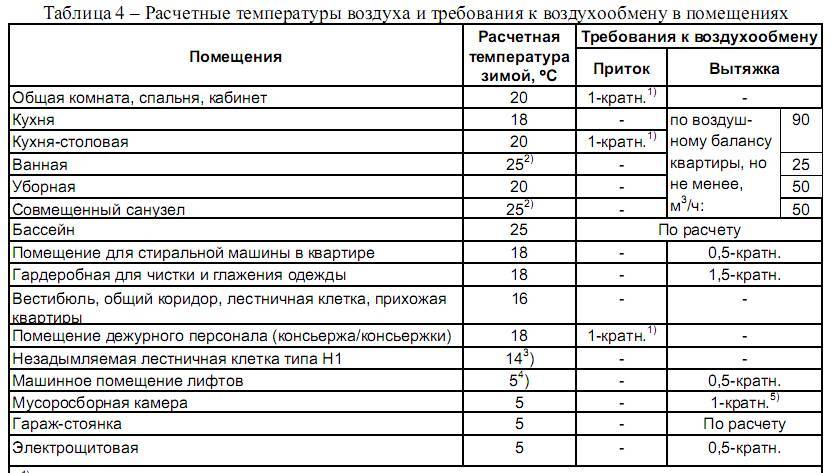

Выдержка из ГОСТ 30494.

Отдельное внимание уделяется безопасности. Все ОВК следует проектировать с учетом требований по безопасности, которые содержатся в нормативных документах органов надзора, а также с учетом требований завода-изготовителя оборудования, материалов и арматуры, если эти требования не противоречат настоящим нормам и правилам

Несоблюдение норм и требований по безопасности ОВК приводит к печальным последствиям.

Кроме того, теплоноситель в системах внутреннего теплоснабжения должен иметь температуру на 20 °С ниже, чем температура самовоспламенения газов, аэрозолей и прочих веществ, находящихся в помещении.

При этом температура не должна превышать максимальных значений, указанных в технической документации на арматуру, материалы и оборудование, а также значений, указанных как максимальные в настоящих нормах и правилах.

Если температура воды внутри трубопровода или радиатора превышает 105 °С, тогда необходимы меры по предотвращению вскипания. Если температура доступных поверхностей превышает 75 градусов, поверхности следует защитить ограждениями или тепловой изоляцией, особенно, когда речь идет о детских дошкольных учреждениях.

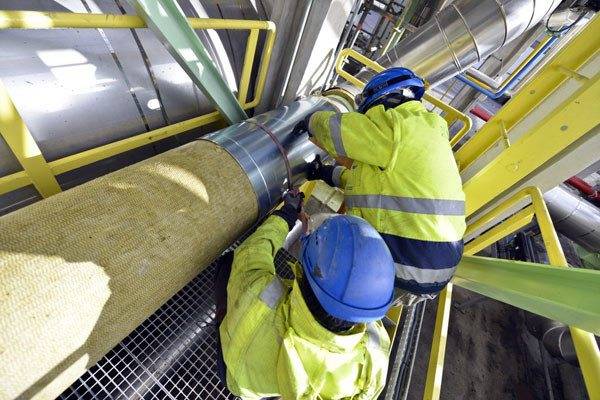

Теплоизоляция для труб отопления.

Температура поверхности тепловой изоляции не должна превышать 40 °С, при этом она должна обеспечить:

• Защиту от ожогов;
• Потери теплоты, не превышающие допустимые;
• Защиту от образования конденсата;
• Защиту теплоносителя от замерзания, если трубопровод проложен в неотапливаемых или охлаждаемых помещениях.

Также следует изолировать горячие поверхности вентиляционно-отопительного оборудования, дымоходов, трубопроводов и воздуховодов, расположенных внутри помещений. На поверхности теплоизоляции температура должна быть на 20 °С ниже, чем температура воспламенения газов, аэрозолей и пыли, находящихся в помещении.

Для теплоизоляции принят СНиП 41-03.

Монтаж теплоизоляции.

Пересечение воздуховодов с горючими и взрывоопасными веществами трубопроводом возможно только при соблюдении разницы в 20 °С между температурой воспламенения вещества и температурой поверхности трубы. Если температура вспышки ниже 170 °С, тогда такое пересечение недопустимо.

Системы воздушного отопления не должны выдавать поток, который горячее 70 °С при выходе из распределителя. Воздушно-тепловые завесы у наружных дверей ограничены 50 °С, а у наружных проемов и ворот – 70 °С.

Воздушное отопление нормировано по температуре.

Обслуживание систем отопления и вентиляции производится профессиональными бригадами с собственной аварийно-диспетчерской службой.

Виды отопления в жилых домах

Существует множество технических схем, призванных обеспечивать оптимальный температурный режим в помещении. Они отличаются по производительности, экономичности, стоимости и сложности конструкции, удобству эксплуатации.

В самом общем виде все системы отопления жилых домов можно разделить на три группы:

• Индивидуальные системы обеспечивают тепловой режим в одном домовладении. Чаще всего такой вариант реализуют в частных домах. Для многоквартирных зданий в России такая схема является экзотикой, хотя и применяется в некоторых новостройках. Ее главные достоинства – возможность самостоятельно регулировать температуру в помещении, тонко подстраиваясь к каждому изменению погоды. Недостатком является высокая стоимость.
• Централизованные системы получают тепло с теплоносителем от магистрали, а затем распределяют его по квартирам. В большинстве многоквартирных домов реализована именно такая схема. Ее достоинства – экономичность и сравнительно низкая плата за тепловую энергию. Однако она не позволяет настроить теплоснабжение под конкретную ситуацию, из-за чего до начала отопительного сезона в квартире может быть холодно, а при наступлении внезапной оттепели – слишком жарко.
• Автономное теплоснабжение. В этом случае тепло распределяется по всем помещениям многоквартирного дома, но источником энергии является не магистраль подачи с ТЭЦ, а автономная котельная. В большинстве случаев такие системы реализуют для промышленных зданий или социальных объектов (школ, больниц и т.д.). По своим преимуществам и недостаткам такой вариант занимает промежуточное положение между двумя первыми вариантами.

Но какой бы способ не был реализован, он обязан обеспечивать соответствие температурного режима здания санитарным нормам и нормативным документам в области теплоснабжения.

1 Общие сведения

Воздухообмен — это один из количественных параметров, характеризующих работу системы вентиляции в закрытых помещениях. Кроме этого, им считают процесс замещения воздуха во внутренних пространствах здания. Этот показатель считается одним из наиболее важных при проектировании и создании вентиляционных систем.

Воздухообмен бывает двух видов:

1. 1. Естественный. Он происходит из-за разницы давления воздуха внутри помещения и за его пределами.
2. 2. Искусственный. Осуществляется при помощи проветривания (открывания окон, фрамуг, форточек). Кроме этого, к нему относят попадания воздушных масс с улицы через щели в стенах и дверях, а также путём применения разнообразных систем кондиционирования и вентиляции.

Его величина определяется не только по СНиП, но и по ГОСТ (государственный стандарт). От этого показателя зависит комплекс мер, которые нужно принимать для поддержания оптимальных условий в жилых квартирах и офисных помещениях.

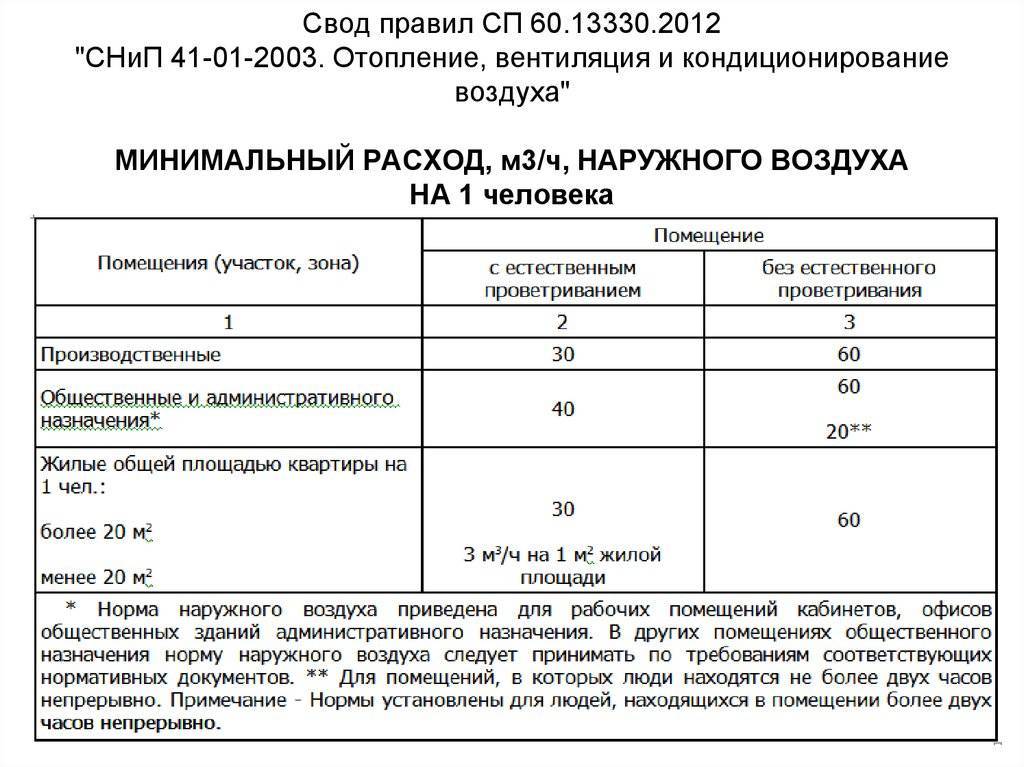

Строительные нормы и правила

ПþõúÃÂøÃÂþòðýøõ þÃÂþÿøÃÂõûÃÂýþù ÃÂøÃÂÃÂõüàöøûþóþ ôþüð ÿÃÂþø÷òþôøÃÂÃÂàÃÂþóûðÃÂýþ ýþÃÂüðÃÂøòýþù ôþúÃÂüõýÃÂðÃÂøø â ÃÂÃÂáâþò ø áÃÂøÃÂþò. àýðøñþûõõ òðöýÃÂü ø÷ ýøàþÃÂýþÃÂÃÂÃÂÃÂÃÂ:

• áÃÂøà2301-99. íÃÂþàôþúÃÂüõýàþÿøÃÂÃÂòðõàÃÂõüÿõÃÂðÃÂÃÂÃÂýÃÂù ÃÂõöøü ò ÿþüõÃÂõýøÃÂàÃÂð÷ûøÃÂýþóþ ýð÷ýðÃÂõýøÃÂ, úþÃÂþÃÂÃÂù ôþûöõý þñõÃÂÿõÃÂøòðÃÂÃÂÃÂàþÃÂþÿøÃÂõûÃÂýþù ÃÂøÃÂÃÂõüþù.
• áÃÂøà4101-2003. ÃÂþúÃÂüõýàÃÂõóûðüõýÃÂøÃÂÃÂõàòõýÃÂøûÃÂÃÂøàø ÿþôðÃÂàÃÂõÿûð ò ÿþüõÃÂõýøàò ÷ðòøÃÂøüþÃÂÃÂø þàø÷ ýð÷ýðÃÂõýøÃÂ.`
• áÃÂøà2302-2003. ÃÂð þÃÂýþòõ ÃÂÃÂþóþ ôþúÃÂüõýÃÂð ÃÂþ÷ôðõÃÂÃÂàÃÂõÿûþø÷þûÃÂÃÂøàÿþüõÃÂõýøù. ÃÂõ÷ ÃÂÃÂøàôðýýÃÂàýõòþ÷üþöýþ ÃÂþÃÂýþ ÃÂðÃÂÃÂÃÂøÃÂðÃÂàýþÃÂüðÃÂøòàþñþóÃÂõòð öøûøÃÂð.
• áÃÂøà4102-2003. íÃÂþàôþúÃÂüõýàÃÂþôõÃÂöøàÿþÃÂûõôýøõ ø÷üõýõýøàò ýþÃÂüðàþÃÂóðýø÷ðÃÂøø ÃÂõýÃÂÃÂðûø÷þòðýýþóþ þÃÂþÿûõýøÃÂ.

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом

Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

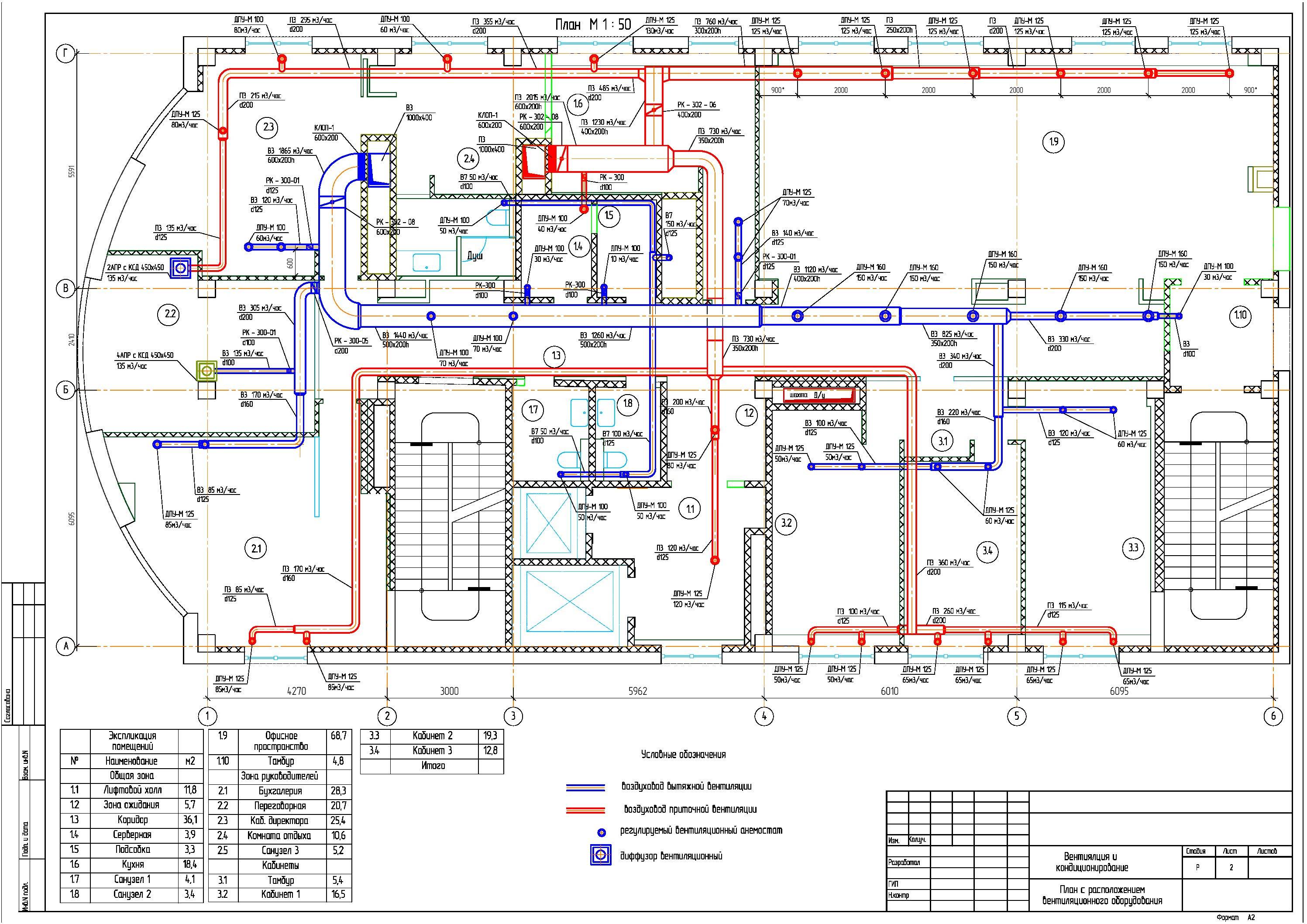

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Что надо учесть при оснащении отдельных помещений

В процессе распределения потоков сначала обеспечивается проникновение воздуха в жилые помещения. После этого свежий воздух поступает в технические помещения частного дома – на кухню, в ванную комнату и подвал. Такой подход обеспечивает создание избыточного давления в местах постоянного пребывания жильцов. За счет этого предотвращается возможность попадания туда пыли, мелкого мусора и неприятных запахов.

Вентиляция на кухне

Вентиляция частого дома на кухне предусматривает обустройство отдельного вентиляционного канала из оцинкованной стали или других материалов, неподверженных возникновению коррозии. Поверхность данных вентиляционных каналов должна быть гладкой, иначе на ней будут постоянно оседать жирные пары и сажа. К тому же отверстия вентиляционных каналов должны быть защищены решетками. Для обеспечения циркуляции воздуха на кухне может использоваться как естественная, так и принудительная вентиляция. Второй вариант предпочтительнее, так как он позволяет устранить неприятные запахи, возникающие в процессе приготовления пищи.

Стоит добавить, что выводной вентиляционный канал обычно устанавливается в зоне кухонной плиты. Это обусловлено тем, что именно она является постоянным источником сильных запахов.

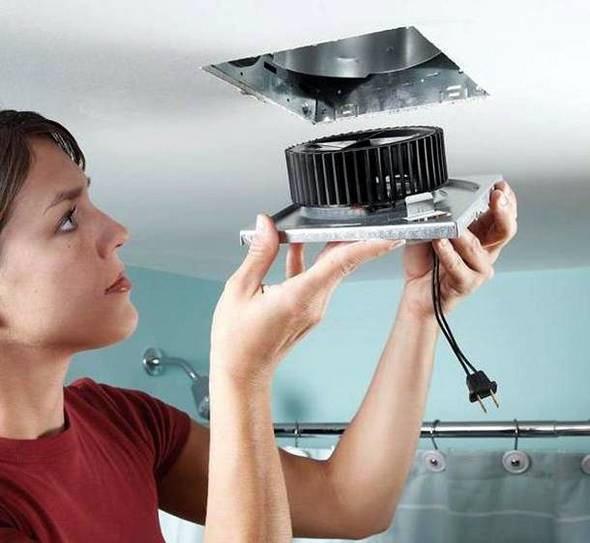

Вентиляция в ванной комнате

В ванных комнатах необходима не только вытяжка загрязненного воздуха, но и удаление излишней влаги. Проект вентиляции в ванных комнатах предусматривает обустройство вентиляционной шахты, вход в которую должен быть закрыт решеткой. Приточный воздух в ванную комнату обычно попадает через зазор между полом и дверью. Поэтому в данном помещении зачастую используется естественная вентиляция, обеспечивающая оптимальный уровень температуры и влажности. Если ванная комната находится на верхнем этаже частного дома, то желательно использовать принудительную вентиляцию, оснащенную вентилятором, который предотвратит появление излишней влажности и конденсата.

Вентиляция в подвале

Для подвалов частных домов характерно наличие непроветриваемых зон, в которых из-за повышенного уровня сырости, возникновения затхлого воздуха и недостатка солнечного света зачастую появляются и распространяются различные микроорганизмы. Они разрушающе влияют на металлические, бетонные и деревянные конструкции. Для предотвращения подобных проблем в подвале частного дома должны быть обустроены вентилируемые проемы, которые будут создавать естественную циркуляцию воздуха в подпольном пространстве.

Для обеспечения циркуляции воздуха может использоваться не только естественная, но и принудительная вентиляция. Для этого используют специальные вентиляторные установки, которые несколько раз в день включаются для обеспечения циркуляции воздуха и устранения проблемы чрезмерной сырости и затхлости.

Актуальный тип вентиляции для общественных зданий

При проектировании системы вентилирования общественного здания учитывают не только назначение помещения, но и климатические условия района, в котором ведется постройка. От сезонных перепадов температуры зависит, насколько часто оборудование будет нуждаться в наладке и регулировании.

Очистка воздуха может проводиться с помощью централизованного аппарата, либо отдельно для каждой конструктивно выделенной площади. Вентиляция на каждом уровне многоэтажного строения производится с применением специально организованных вертикальных каналов. По помещениям в коридорах очистка проводится с помощью горизонтальных воздуховодов (прячутся в подвесных потолках). Все вентилируемые конструкции оснащают вставками, поглощающими шум (акустические развязки для предотвращения распространения звуков между кабинетами).

Наиболее распространенный тип вентиляции, используемый в общественных зданиях, — приточно-вытяжной:

• в больших холлах, залах заседаний, пунктах питания должна работать приточная часть системы, поставляющая свежий воздух с улицы;
• в курилках, туалетах, служебных помещениях и кабинетах более 35 кв.м. площадью — вытяжная часть.

Для кабинетов и залов, которые не оснащены возможностью естественного проветривания (особенно, если люди в них находятся постоянно), крайне важно иметь минимум два приточных вентилятора и две вытяжки. Чаще всего в высотных зданиях устанавливают центральную систему рециркуляции воздуха с местными доводчиками тепла

В любом случае, вентиляция должна разрабатываться индивидуально с учетом этажности здания, назначения помещений и частоты использования кабинетов.

Перед проектировкой и монтажом определяют, какой именно вид воздухообмена будет использован:

• высотный (многоэтажный);
• сферический (концертный зал, бассейн, арена).

Приточно-вытяжная Установка потребляет малое количество энергии и легко поддается ремонту при необходимости. Дополнительное оборудование местного вытяжного назначения необходимо монтировать при условии наличия:

• цехов горячей кухни (в ресторанах и столовых);
• раздевалок;
• санузлов;
• тренажерных залов;
• лабораторных помещений;
• стоянок автотранспорта;
• серверных;
• курительных комнат;
• аккумуляторных, кинопроекционных.
