Как утеплить армопояс снаружи построенного дома и строящегося

Заливка бетона

Для заливки пояса, после выполнения всех подготовительных работ, используется готовый бетон (М200) или изготавливается на месте в пропорции 3-5-1 из:

цемента (М400).

Заливка проводится не частями, а полностью по всему периметру. В случае невозможности такого процесса, заранее делаются необходимые перемычки. Перед заливкой следующей партии бетона, временные перемычки убираются, стыки смачиваются водой и заливаются бетоном. Уплотнение раствора производится железным штырем, удаляя из него пузыри воздуха. В процессе застывания (примерно 5 дней), бетон поливается водой для повышения прочности.

Виды армопоясов

1. U-блок – блок с выемкой посередине, в которую укладывается арматура и заливается бетон.

2. 10-сантиметровый блок и прослойка из пенополистирола с одной стороны и 5-сантиметровый блок с другой стороны (имитация U-блока).

3. 10-сантиметровый блок и прослойка из пенополистирола с одной стороны и опалубка с другой стороны.

4. Опалубка с двух сторон с пенополистиролом с внешней стороны.

Самый простой и удобный способ – армопояс из U-блоков, но они довольно дороги. Все виды поясов примерно одинаковы, они не имеют существенных недостатков или преимуществ относительно других. Они выполняют одну функцию – равномерно распределяют нагрузку по стенам.

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.

Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю

Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.

Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.

Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.

Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.

Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.

Это пространство обязательно нужно заполнить монтажной пеной.

Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях

Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Армопояс. Что это такое и как сделать

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

• Облицовочного клинкера;
• Сайдинга;
• Керамики или камня;
• Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Нужно ли утеплять армопояс?

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата.

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов. Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода, т.к. у железобетона большой коэффициент теплопроводности. Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

Армируют железобетонный пояс арматурой 10-12 мм, по два прута сверху и снизу. Теоретически получается небольшой ленточный фундамент. Рекомендации по армированию схожи с ленточным фундаментом, поэтому прочитайте соответствующую статью.

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

Для кровли

Стропильная система любого строения опирается на мауэрлат, прочно закрепляемый на стене дома.

Непосредственно к газобетону прикреплять несущие элементы кровли нельзя. Крепление мауэрлата шпильками к блокам со временем расшатается под действием ветровых нагрузок, что грозит обрушением кровли в целом.

Возникает потребность в надёжном соединении стен и кровельной системы, — это основная функция армопояса. Для этого в монолитный пояс до схватывания бетона вставляются анкерные элементы и закладные детали. Кроме того, прочный монолит пояса воспринимает, распределяет, компенсирует  нагрузки от веса кровли, стропильной системы, снега, ветра.

Основные функции

В целом назначение кровельного армопояса определяется следующими функциями:

• равномерно распределяет нагрузки от воздействия кровли на стены;
• связывает верх стены в жёсткую конструкцию;
• уменьшает риск растрескивания стен при усадке;
• способствует надёжному креплению стен и кровельной системы;
• служит опорой для балок чердачных и мансардных перекрытий.

Конструкция кровельного армопояса представляет собой сплошную ленту из монолитного железобетона, устроенную по всему периметру верха несущих стен.

Способы возведения

Различают три способа устройства армопояса для кровли по стенам из газобетона:

1. Использование опалубки из деревянных щитов. Недорогой, достаточно простой, но трудоёмкий метод.
2. Применение для ограждающей опалубочной конструкции тонких перегородочных блоков
3. Монтаж из специальных U-образных изделий. Идеальный вариант, если бы не очень высокая стоимость подобных блоков.

Способы можно комбинировать в плане совместного использования перегородочных изделий и деревянных щитов.

Геометрические параметры

Длина пояса – это периметр стены, на которой он возведён.

Ширина ленты варьируется от 200 мм до 400 мм, равняется толщине стен. Но армированный пояс на всю ширину, как правило, избыточен в плане прочности. Поэтому его ширину можно снизить, но зато добавить в конструкцию утепляющие материалы.

Высота и ширина пояса в идеале должны точно рассчитываться по соответствию нагрузкам.

Высота армопояса – не менее 15 см, средний достаточный параметр – 30 см.

Правила  армирования

Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.

При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:

• Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
• Используются изделия максимальной длины с наименьшим количеством стыков.
• Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
• Средний шаг фиксации поперечных прутов – 300 мм.
• Для крепления прутов между собой используется вязальная мягкая проволока.

• В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.

• Армокаркас в опалубке выставляется строго горизонтально по уровню.
• Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
• Стыки продольных прутов выполняются с нахлёстом от 30 см.
• Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.

Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

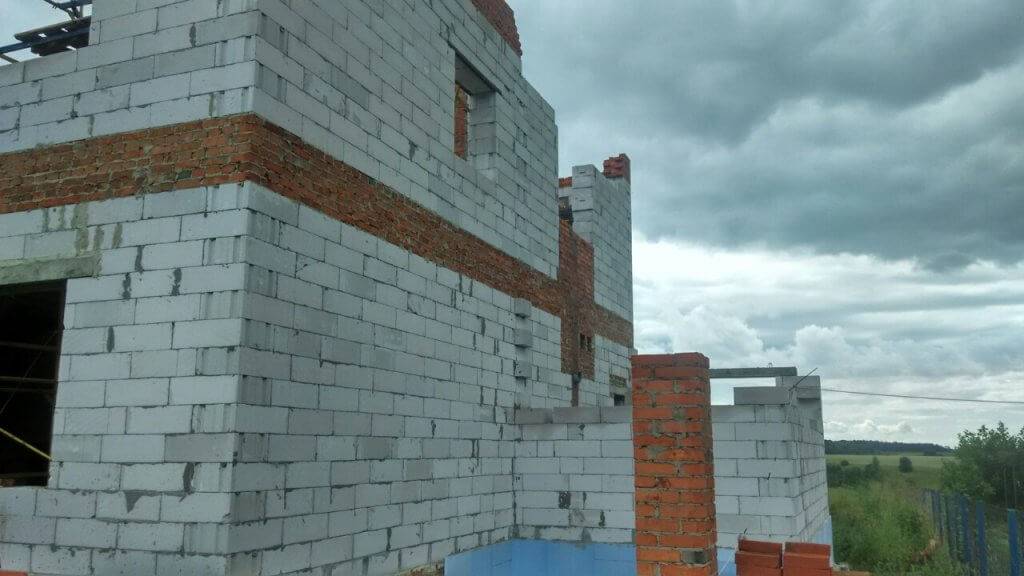

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

• Облицовочного клинкера;
• Сайдинга;
• Керамики или камня;
• Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

• До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
• Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
• Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
• По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
• Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода — армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол». Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Крепим сайдинг

Утепление стен из пеноблоков снаружи заканчивается установкой сайдинга.

Все делается по следующим правилам:

Фото крепления сайдинга

• Панели крепим при помощи саморезов. При этом не стоит туго зажимать, следует оставлять зазор порядка пары мм и вы избежите многих проблем при расширении материала.
• В панели есть отверстия для выполнения соединений. Саморез ставим по его центру. Так же не стоит делать отверстия в самой панели.
• Резка панелей делается простой ножовкой. Только возьмите с мелким зубом, иначе материал будет закусывать.

Утепление стен из пеноблоков под сайдинг без проблем делается своими руками. Причем это не так и долго. Инструкция поможет вам все сделать правильно и ничего не упустить.

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

1. При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
2. Армопояс может выровнять стены по горизонтали.
3. Придание жесткости всему зданию из газобетона.
4. Локальные нагрузки распределяются равномерно на несущие стены.
5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

1. Каркас арматуры пояса должен быть непрерывным.
2. Армопояс должен быть на всех несущих стенах.
3. Нахлест продольной арматуры минимум 800 мм.
4. Каркас делается из двух рядов арматуры по два прута.
5. Минимальная толщина продольной арматуры – 10 мм.
6. Желательно использовать длинные (6-8 метров) прутки арматуры.
7. Диаметр поперечной арматуры – 6-8 мм.
8. Шаг поперечной арматуры – 200-400 мм.
9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).
