Устройство, ремонт и изготовление уличных светильников на солнечных батареях

Где устанавливаются

Существует много вариантов установки садовых светильников. Как правило, используется несколько типовых дизайнерских решений, подходящих для большинства объектов. Среди них часто практикуется монтаж настенных фонарей, располагающихся на фасаде здания. Местами креплений служат наружные стены домов и другие вертикальные поверхности (рис. 1).

Данный способ установки требует внимательного выбора точек размещения, поскольку корректная работа будет зависеть от интенсивности потока солнечных лучей. В пасмурные дни заряд АКБ может быть низким и его не хватит на всю ночь. Поэтому рекомендуется дополнительно устанавливать традиционные дублирующие светильники. Подвесные светильники (рис. 2) имеют много общего с настенными. Однако, использование специальных крепежных элементов, дает возможность устанавливать их в любых местах. Это могут быть ветки деревьев, ограждения и т.д. Можно выделить определенные зоны и создать праздничный декор.

Часто применяется уличный садовый фонарь, устанавливаемый на столбе (рис. 3). Вначале они применялись для освещения городских улиц, а в настоящее время нашли широкое применение на дачах и в загородных домах. Фонари выполняют не только осветительную, но и декоративную функцию. Парковый светильник на солнечных батареях (рис. 4) устанавливается совместно с большой и мощной солнечной панелью и аккумуляторами повышенной емкости. Такие гелиосистемы обеспечивают продолжительную автономную работу. Корпус изготовлен из качественных материалов и защищен от пыли и влаги.

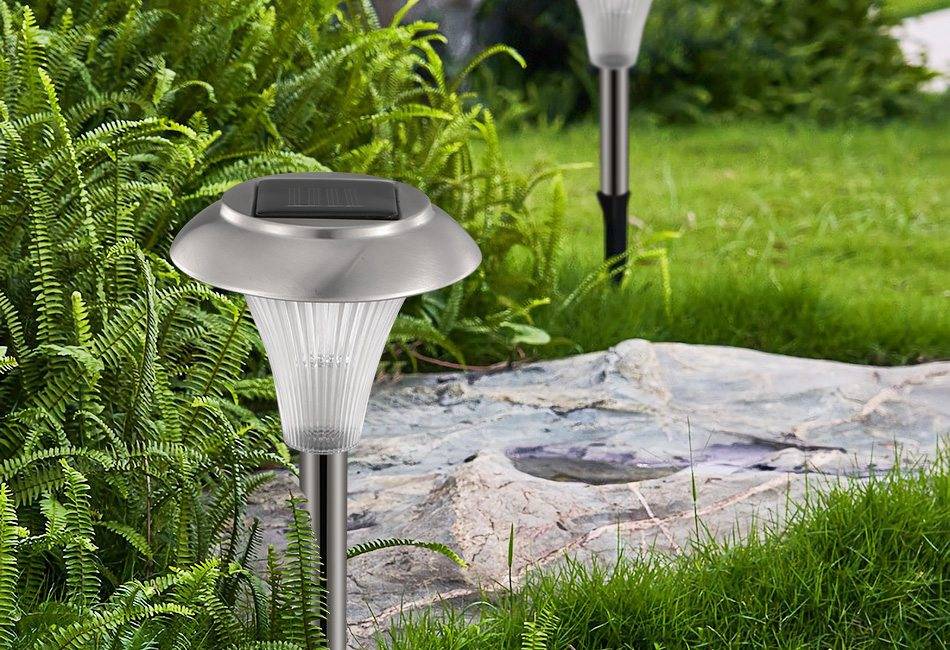

Газонные светильники (рис. 5), устанавливаются непосредственно на земле. Они оборудованы небольшой ножкой, втыкаемой в грунт или специальной опорой достаточной высоты. Такие приборы легко устанавливаются в любом месте и могут быть перенесены при необходимости. Еще один вид осветительных приборов изготавливается в форме декоративных элементов (рис. 6). Это могут быть камни, цветы, сказочные персонажи, работающие на батарейках, с помощью которых выделяются наиболее эффектные места садового участка.

Устройство светильника на солнечных батареях

Все уличные светильники на солнечных батареях, для дачи или для освещения городских улиц, имеют единую комплектацию. Независимо от формы, размеров, типа установки они состоят из следующих элементов:

  • лампа;
  • корпус;
  • плафон;
  • кронштейн или опорная конструкция;
  • аккумулятор;
  • контроллер;
  • солнечная батарея (фотоэлектрический элемент).

В продаже имеется большое количество светильников подобной конструкции. Все они имеют разные параметры, мощность, уровень яркости и прочие особенности. При этом, фонари для наружной подсветки имеют общую особенность — они не работают напрямую, как это делают часы или калькуляторы, поскольку уличное освещение используется в темное время суток, когда источника энергии на небе нет. Поэтому основным показателем качества фонаря будет емкость аккумулятора и ориентировочное время расходования заряда.

Принцип действия

Фотоэлектрические элементы в светлое время суток принимают поток солнечного света и вырабатывают определенное количество энергии, соответствующее типу конструкции панелей. Эта энергия передается аккумуляторной батарее, которая накапливает ее до полного заряда свей емкости. Если погода пасмурная, зарядка все равно будет происходить, так как некоторое количество энергии панели в любом случае отдадут, но полностью зарядить аккумулятор не удастся. Это сократит время работы фонаря в ночное время.

При наступлении сумерек срабатывает датчик, переключающий систему в рабочий режим. Энергия аккумулятора передается на инвертор, который преобразует ее в напряжение со стандартными параметрами, после чего оно подается на лампы. Их работа будет продолжаться либо до момента получения сигнала от датчика освещенности на рассвете, либо до полного разряда аккумулятора и прекращения подачи питания.

Существуют конструкции, которые работают по упрощенной схеме. Аккумуляторы накапливают энергию, которую отдают на светильник в том же виде. Это возможно для ламп, работающих на постоянном токе. Стоимость таких фонарей меньше, так как отсутствует большая часть аппаратуры, однако, работоспособность и длительность свечения весьма коротки.

Использование на дорогах

Осветительные системы на солнечных батареях, работающие на автомобильных дорогах, используют полноценную схему приема, накопления и преобразования энергии. Они устанавливаются на высокие опоры, позволяющие решить одновременно несколько задач:

  • обеспечение оптимального положения солнечных панелей для приема максимального количества энергии;
  • высокое расположение светильников способствует более широкому охвату площади;
  • аппаратура находится в недоступности для вандалов и злоумышленников.

Состав комплекта осветительного оборудования на солнечных батареях ничем не отличается от обычного набора устройств:

  • фотоэлектрическая панель;
  • аккумулятор, контроллер и преобразователь, размещенные в шкафу с аппаратурой;
  • лампа (как правило, светодиодная конструкция);
  • кронштейны, соединительные провода.

Система уличного освещения не допускает отказов или отсутствия света по каким-либо причинам. Поэтому качество аппаратуры, емкость аккумуляторов и прочие параметры оборудования подбираются с таким расчетом, чтобы гарантированно обеспечить ответственную часть дороги нормативным потоком света. Для этого требуется солидный запас мощности на случай многодневной пасмурной погоды. Излишки энергии, накопленные в солнечные дни, сбрасываются в сеть или направляются на питание киосков, расположенных поблизости.

Подсветка пешеходных переходов

В темное время суток, особенно в межсезонье, когда видимость на дорогах резко снижается, необходима качественная подсветка пешеходных переходов. Эффективным способом подсветки является использование автоматических светильников на солнечных батареях. Они зажигаются по сигналу от датчика движения и горят, пока человек не перейдет на другую сторону. Состав комплекта обычный, дополненный устройством контроля движения и реле, обеспечивающим работу светильника в течение нужного для перехода отрезка времени.

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

  1. Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
  2. Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.


Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

  1. На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
  2. Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
  3. Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
  4. Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
  5. После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
  6. Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Паяем простенькую схему и компонуем детали

Для сборки такой схемы не обязательно иметь текстолитовую основу и вытравливать дорожки. Катоды (короткая ножка) всех светодиодов собираются в один узел, к анодам (длинная ножка) припаиваются резисторы на 33 Ом. Хвосты резисторов также спаиваются вместе и припаиваются к коллектору транзистора. С базой транзистора соединен резистор на 3,6 кОм, а с эмиттером — катод выпрямительного диода. Анод диода соединен с резистором базы, на этот же узел подается положительный полюс солнечных модулей. Минус от модулей и аккумулятора соединен проводами с объединенными катодами светодиодов. Положительный полюс аккумулятора подключается к эмиттеру транзистора.

Электрическая схема светильника

Отдельные солнечные модули имеют напряжение 0,5 В, а для зарядки аккумуляторов нужно 4,5–5 В. Поэтому отдельные модули нужно объединять в цепочки. Для начала припаяйте к модулям проводники, если их нет. Для этого нарежьте плоский проводник на полоски, длиною чуть больше, чем ширина модуля. Если модуль 19 мм, режьте по 25 мм.

Положительный контакт модуля расположен на тыльной стороне, а отрицательный — эта та самая центральная полоска на лицевой части. По этой полоске нужно провести флюсом — это такой бесцветный маркер из комплекта. Затем поверх контакта укладывается отрезок проводника. Остается только медленно провести сверху паяльником: тонкий слой олова уже есть на проводнике. Оставшийся хвост припаивается к контакту на тыльной стороне следующего модуля и так по цепочке, пока не соберется 10 модулей в два ряда.

Между рядами нужно сделать перемычку из плоского проводника, а к оставшимся двум концам припаять тонкие медные проводки. Будьте осторожны при работе с модулями, они очень хрупкие. Их также не желательно перегревать, поэтому не держите паяльник на одном месте слишком долго.

На что обратить внимание при выборе

Мощность, количество светодиодов

Очень важный параметр. От него зависит уровень освещенности, яркости светильников, их количество, расстояние между ними. Мощность обычно указывается в Ваттах. Как правило, покупатели лучше всего представляют себе мощность более привычных ламп накаливания. Поэтому существуют таблицы с аналогами мощностей светодиодных ламп и ламп накаливания.

Исходя из такой таблицы, не трудно прикинуть, какой мощности необходимы led-лампы для создания подсветки или полноценного освещения.

Степень защиты IP

Указывается на всех электрических приборах. Первая цифра показывает, насколько светильник защищен от проникновения пыли, твердых частиц. Вторая отмечает уровень защиты от влаги, брызг, струй воды.

Для безопасной работы корпус и батареи должны быть защищены от попадания пыли, влаги. Для уличной установки рекомендуется класс защиты не менее IP44. Чем выше, тем безопасней. Для фонтанных фонарей IP составляет не менее 67.

Тип стекла

Зависит от климата, количества солнечных лучей. Для южных регионов, где солнце – частый гость на небе, можно выбрать панели с гладким стеклом.

Если погода преобладает облачная, то стоит выбрать рефлекторное стекло. Оно позволит максимально использовать рассеянные солнечные лучи для зарядки аккумуляторов.

Закаленное стекло рекомендуется для общественных пространств, чтобы защитить панели от повреждений.

Вид кремния в светильниках

Зависит от эксплуатации. Более дорогие мульти-, монокристиллы подходят для круглогодичного использования. Для дачного летнего использования достаточно поликристаллов.

Если есть возможность установки больших по площади солнечных батарей, то можно пользоваться тонкопленочными. Они недороги, вырабатывают довольно дешевую энергию.

Специалисты сходятся во мнении, что свойства солнечных панелей гораздо сильнее зависят от качества изготовления, чем от типа

Лучше обращать внимание на репутацию производителя для выбора надежного изделия. Хорошо зарекомендовали себя венгерская фирма Novotech, австрийская Globo Lighting и др

Тип и емкость аккумулятора

Стандартного заряженного аккумулятора емкостью 600-700 мА/час хватит на 8-10 часов работы ночью. Исходя из конкретных потребностей в освещении, можно выбрать как менее емкие батареи, так и более емкие

Для этого обращайте внимание на время работы ламп при полном заряде аккумулятора. Для освещения в течение всей ночи лучше выбирать аккумуляторы с напряжением не менее 3 В

Тип аккумулятора не играет роли для характеристик светильников: оба вида отличаются стабильной работой при температурах от -50⁰С до +50⁰С. Никель-металлогидридные стоят дороже, но служат несколько дольше. В состав никель-кадмиевого аккумулятора входит экологически ядовитый кадмий, поэтому могут возникнуть трудности с его утилизацией.

Качество контроллеров и дополнительные опции

От контроллеров зависит срок службы светильников, автономность, другие характеристики. Дополнительные устройства, типа датчика движения, фотореле, позволяют не задумываться о включении и выключении фонарей.

Внешний вид, способ установки

Дизайн важен для декорирования местности.

Способ установки выбирается в зависимости от назначения. Для садовых светильников достаточно ножки, втыкаемой в землю. Более «серьезные» осветительные приборы требуют подвесного монтажа или высокой опоры.

Критерии выбора деталей и цены

Выбор деталей зависит от того, насколько мощный светильник вы намереваетесь изготовить. Приводим конкретные номиналы для самодельного осветительного прибора мощностью 1 Вт и интенсивностью светового потока 110 Лм.

Так как в вышеприведенной схеме отсутствуют элементы контроля уровня заряда аккумуляторной батареи, то, прежде всего, необходимо обратить внимание на выбор солнечной батареи. Если выбрать панель со слишком маленьким током, то за световой день она просто не успеет зарядить аккумулятор до нужной емкости

И наоборот слишком мощная световая панель может перезарядить батарею за время светового дня и привести ее в негодность. Вывод: ток, вырабатываемый панелью, и емкость аккумулятора должны соответствовать друг другу. Для грубого расчета можно воспользоваться соотношением 1:10. В нашем конкретном изделии мы используем солнечную панель с напряжением 5 В и вырабатываемым током 150 мА (120-150 рублей) и аккумуляторную батарею форм-фактора 18650 (напряжением 3,7 В; емкостью 1500 мАч; стоимостью 100-120 рублей).

Также для изготовления нам понадобятся:

  • Диод Шоттки 1N5818 с максимальным допустимым прямым током 1 А – 6-7 рублей. Выбор именно этой разновидности выпрямительной детали обусловлен низким падением напряжения на нем (около 0,5 В). Это позволит использовать солнечную панель наиболее эффективно.
  • Транзистор 2N2907 с максимальным током коллектор-эмиттер до 600 мА – 4-5 рублей.
  • Мощный белый светодиод TDS-P001L4U15 (интенсивность светового потока – 110 Лм; мощность – 1 Вт; рабочее напряжение – 3,7 В; потребляемый ток – 350 мА) – 70-75 рублей.

Важно! Рабочий ток светодиода D2 (или суммарный общий ток при использовании нескольких излучателей) должен быть меньше максимального допустимого тока коллектор-эмиттер транзистора T1. Это условие с запасом выполняется для примененных в схеме деталей: I(D2)=350 мА

Батарейный отсек KLS5-18650-L (FC1-5216) – 45-50 рублей. Если при монтаже устройства аккуратно припаять провода к выводам аккумулятора, от покупки этого элемента конструкции можно отказаться.

  • Резистор R1 номиналом 39-51 кОм – 2-3 рубля.
  • Добавочный резистор R2 рассчитываем в соответствии с характеристиками применяемого светодиода.

Обзор настенных уличных светильников на солнечных батареях с датчиками движения

Плюсы:

  • Не требует организации электропроводки. Купил, прикрепил и пользуешься.
  • Экономия электроэнергии.
  • В условиях средней полосы России уличные настенные светильники на солнечных батареях без датчиков движения светят не всю ночь, поскольку аккумулятор не успевает полностью зарядиться под нашим обычно хмурым небом. Датчик движения экономит заряд батареи.

Минусы:

  • Место крепления светильника должно быть таковым, что бы солнечная батарея располагалась на прямом солнечном свете.
  • Зимой на солнечную батарею ложится снег и она перестает работать.
  • Аккумулятор рано или поздно придется поменять.
  • Светят только когда мимо идет человек. Для декоративной подсветки ландшафта следует использовать светильники без датчиков движения, освещающие пространство постоянно.


Популярная модель с хорошим конструктивом. Есть датчик движения, дальность срабатывания зависит от расположения светильника. Светодиодов — 16 шт. Уровень защиты: IP65. Литий-ионный аккумулятор: 3.7 В, 1000 мАч. Яркость: 100 lm. Цена: 929 руб за 2 штуки. ..


Пластиковый корпус. Защита: IP65. Литиевая аккумуляторная батарея 3.7 В / 900 мАч. Светодиодов — 16 шт. Вес: 185 г. Сенсор движения срабатывает на расстоянии 3-5 м. Цена: 428 руб.


Популярная и симпатичная модель с датчиком движения. Дальность срабатывания датчика зависит от расположения светильника. Корпус алюминий с пластиком. Светодиодов — 20 шт. Цветовая температура 5500-6000 К. Уровень защиты: IP55. Аккумулятор Ni-MH 1000 мАч/3.7 В. Яркость: 340-600 lm. Цена: 841 руб. ..


Удобная конструкция с петелькой позволяющей легко снимать светильник со стены (например для того, что бы убрать его на зиму). Датчик движения по заявлению продавца работает на 8 метров (в реальности наверняка меньше). Свет включается на 20 секунд и если движения в зоне действия сенсора не происходит, светильник отключается. Довольно тусклый, светодиодов — 6 шт. Литиевая батарея: 600mA, 3.7 В. Цена: 964 руб. .. В белом корпусе может и есть дешевле, но нам удалось найти только за 822 руб. ..


Корпус из нержавеющей стали и пластика. Защита корпуса IP65. Литиевый аккумулятор 3.7 В / 2200 мАч. Светодиодов — 8 шт. Свет теплый белый или холодный белый на выбор. Два режима работы. Когда нет движения яркость 20 люмен. Когда мимо проходит человек 2000 люмен — 18 секунд. Цена: 587 руб. ..


Два варианта окраски корпуса (черный и белый). Уровень защиты: IP65. Несколько режимов работы. В одном из них светит тускло, а при срабатывании сенсора движения загорается на полную мощность. Способ крепления светильника позволяет легко снимать его со стены. Литий-ионный аккумулятор: 3.7 В / 1000 мАч. Светодиодов — 16 шт. Цена: 696 руб.


Светодиодный настенный уличный светильник на солнечной батарее с поворотным механизмом. Светодиодов: 18 шт. Степень защиты корпуса: IP65. Цена: 1 039 руб. ..


Светодиодный настенный уличный светильник на солнечной батарее. Светодиодов: 17 шт. Степень защиты корпуса: IP65. Цена: 317 — 1 265 руб. ..


46 светодиодов. Литий-ионный аккумулятор 3.7 В / 1700 мАч. Уровень защиты: IP65. Цвет корпуса черный или белый. Есть датчик движения. Цена: 1 272 руб. ..


Яркий светильник на 118 светодиодов. Защита корпуса: IP65. 3 режима работы. Датчик движения. Цена: 1 033 руб. ..


Настенный светильник на 14 светодиодов с поворотным механизмом. Яркость — 70 LM. Защита корпуса: IP65. Датчик движения. Цена: 1 742 руб. ..

Для участков стен расположенных в тени используются уличные настенные светильники позволяющие вынести солнечную батарею на солнце.


Уличный светодиодный светильник с вынесенной солнечной батареей. Яркость: 180LM. Датчик движения. Светодиодов — 56 шт. Цена: 1116 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 450 LM. Светодиодов — 22 шт. Цена: 828 руб. ..


Уличный светодиодный светильник с вынесенной солнечной батареей. Датчик движения. Яркость: 750 LM. Цена: 1900 руб. ..


Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 1000 LM. Светодиодов — 188 шт. Цветовая температура: 6000 K. Цена: 2 704 руб.

Электрическая схема

Здесь показана самая простая схема, с которой разобраться сможет даже начинающий мастер, который никогда не занимался созданием садовых светильников и других подобных изделий. В системе всего 7 составляющих.


Используя эту схему собрать садовый светильник не составит труда.

Чтобы разобраться в схеме и понять, для чего нужны те или иные детали, надо рассмотреть, как работает готовое изделие:

  1. Когда солнечный свет попадает на поверхность, транзистор находится в закрытом состоянии. Поэтому накапливаемая энергия подается на аккумуляторную батарею и заряжает ее.
  2. После заката солнца, когда свет не попадает на фотоэлемент, транзистор открывается и напряжение подается на светодиоды. То есть, все возможное время днем оборудование заряжается, а с наступлением сумерек включается.
  3. Время работы светильника напрямую зависит от емкости аккумулятора и мощности светодиодов, используемых в конструкции. Обычно подбирают составляющие так, чтобы хватало на 6-8 часов работы.

Разновидности фонарей на солнечных батарейках

Что сегодня предлагают компании-производители?

Модели в виде столбов с фонарями наверху, которые втыкаются в землю заостренным нижним концом. Есть в этой категории светильники, которые надо обязательно закапывать и даже цементировать. Высота их варьируется от наземных, то есть, уложенных прямо на грунт, до 2,5-метровых столбиков. Болларды. Настенный вариант. Их можно крепить на любую поверхность, в качестве которой может выступать забор, стена дома или любой другой постройки на участке. Встроенные. Эти модели используют для освещения лестниц. Хотя дизайнеры умудряются использовать их во многих местах, главное – включить фантазию. Подводные. Из самого названия становится понятно, где эти светильники могут быть использованы

Обратите внимание, что их монтаж производится до заполнения водой чащи водоема. Водонепроницаемые. Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

То есть, запускают в пруд, освещая гладь водоема. Светящиеся предметы все время находятся в движении после каждого дуновения ветерка. Сегодня производители предлагают декоративные фонари в виде птиц, бабочек и так далее. Их обычно устанавливают в клумбы. Гирлянды. Вроде бы ничего необычного в гирляндах нет. Это традиционный элемент дизайна. Но фишка и состоит в том, что этот вид освещения никуда не надо подключать, что создает удобства установки и создания форм и фигур. Ими украшают деревья и кустарники, устанавливают под свесами кровель, обрамляют лестницы и веранды.

Обратите внимание, в чем удобства использования данного вида уличных фонарей. Все дело в том, что любой садовый фонарь из вышеперечисленного списка можно установить там, где вам необходимо

То есть, хотите на улице, хотите внутри дома

То есть, хотите на улице, хотите внутри дома

Важно, чтобы батарея располагалась на солнце. Поэтому тщательно подбирайте место ее установки

И еще одно замечание

В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения

И еще одно замечание. В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения.

Кстати, если дополнить конструкцию светильников, работающих на солнечных батареях, датчиком движения, то энергии их аккумуляторов может хватить не на один день. Так что экономичным людям над этим стоит подумать.

В чем отличия моделей уличных фонарей

В первую очередь потребители обращают свое внимание на внешние атрибуты. Современные садовые фонари могут изготавливаться из металла, дерева или пластика

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет

И при этом свой первоначальный внешний вид они не утрачивают

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет. И при этом свой первоначальный внешний вид они не утрачивают.

Деревянные уличные светильники обрабатываются антисептиками и составами, которые отпугивают грызунов и не дают древесине растрескаться. Ну а пластик ничем не обрабатывают, потому что он сам не боится природных нагрузок.

А вот плафоны светильников могут быть изготовлены из стекла разной структуры;

  • Закаленное, которое считается самым надежным.
  • Гладкое прозрачное. У него самая высокая пропускная способность.
  • Рефлекторное.

Что касается типов аккумуляторов солнечных батарей, то их всего два:

  1. Никель-металлогидридный – дорогой, но с большим сроком службы.
  2. Никель-кадмиевый.

Принцип работы солнечной батареи

По типу светочувствительного элемента разделение такое:

  • Поликристаллический.
  • Мультикристаллический.
  • Монокристаллический.

Первый – самый дешевый. Уже через год эксплуатации их зарядки хватает от силы на четыре часа. Вторые, если правильно эксплуатировать уличные фонари, прослужат несколько лет. Третьи – самый дорогой вариант, но работает очень долго. Элемент покрывается специальной оксидной пленкой, что не позволяет свету рассеиваться.

Подготовительные работы

Конечно, идеальным будет вариант, если имеется неисправный прибор – помимо того, что станет понятным его устройство, можно заодно понять, как своими руками отремонтировать солнечный фонарь, но и в реализации этой идеи есть недостаток. Естественно, можно взять несколько дешевых садовых фонариков, требующих ремонта, и заменить их солнечные батареи, но модернизация их китайской начинке все равно будет необходима. А потому их база нужна лишь для обучения, т. к. отремонтированный фонарик не прослужит дольше сделанного с нуля.

Прежде чем приступить к созданию светильника на солнечных батареях, необходимо разобраться в конструкции подобных устройств.

Хотя все фонари с виду разные, схема их работы очень проста. Состоит она из солнечной батареи (панели), аккумулятора, преобразователя напряжения и светодиода или модуля.

Схема подобного светильника будет понятна любому начинающему радиолюбителю и выглядит она следующим образом:

Схема светильника на солнечных батареях

И вот уже разобравшись со схемой и поняв принцип работы фонаря, работающего на энергии, которую вырабатывают солнечные элементы, можно определиться с тем, какая яркость требуется, какие выбрать световые элементы, и в соответствии с этим выбирать аккумулятор и солнечную панель.

Для освещения дачного участка вполне подойдут ультраяркие светодиоды Cree, по 1–1.5 вольт в количестве 3 или 4 штук на один светильник. При таких элементах достаточно будет батареи с емкостью 3 000 мА·ч и выходным напряжением в 3.6 вольт. На подобный элемент питания будет подаваться зарядка от солнечной панели в течение 8–10 часов, чего вполне достаточно для работы выбранных светодиодов до 12 часов.

Ну и, естественно, сама солнечная панель. Дело в том, что солнечная батарея из садовых светильников, выпускающихся в наше время, очень мала. Подходящей станет батарея, размер которой 65 х 65 х 3 мм, с выходным напряжением в 4.4 В, 90 мА. Она вполне может обеспечить необходимое питание.

Электронный блок управления. Теперь необходимо собрать «голову» светильника, а именно сам блок управления. Для этого понадобится:

  • четыре резистора МЛТ 22 кОм;
  • два транзистора КТ503;
  • один диод (оптимальным будет Шоттки 11DQ04).

Т. к. все это разместится на одной плате, то конечно лучше ее вытравить самому. Но есть вариант и аккуратнее, и менее трудозатратный. Сейчас в магазинах можно приобрести универсальные макетные платы. В дополнение под рукой при работе должен быть и многожильный медный провод для создания дорожек.

Итак, когда все элементы будущего электронного блока управления в сборе, можно приступить к пайке. Необходимо собрать следующую схему.

Схема электронного блока управления светильника на солнечной батарее

В подобную схему свободно включаются 4 светодиода. И если качество сборки на высоком уровне, то прослужит такой блок управления многие годы.

Как смастерить своими руками уличные фонари на солнечных батареях

Купить светильник на солнечных батареях для дачи – удовольствие недешевое, если фонарь хорошего качества. Но такое изделие можно смастерить собственноручно, сэкономив свои средства. Для этого нужно придерживаться некоторых правил.

Смастерить изделие легко из любых подручных средств. Для этого могут пригодиться старые банки, цветочные горшки, пластиковые бутылки, вазы. Эти вещи можно оригинально покрасить или декорировать бусами, блестками.

Рассмотрим пример создания садового светильника из органического стекла. Этот материал отлично подойдет в качестве основы, поскольку он владеет такими характеристиками, как прочность и яркость. Это даст возможность рассеивать лучи света. Вырезать детали нужной формы можно с помощью обычной ножовки и соединить их силиконовым клеем.

Относительно небольшой световой поток акцентированных светильников предназначен для «маркировки места», а не для освещения объекта или пути

Если собираемся создать фонарь из старой жестяной банки, то для этого нужно обрезать одну сторону. С помощью молотка и обычного гвоздя по всей поверхности банки проделываем отверстия. В качестве декора прорези можно делать гвоздями, разными по диаметру, или использовать различные узоры. А далее по схеме фонаря на солнечной батарее монтируется вся конструкция.

Самодельные фонари размещаем вдоль садовых тропинок, аллей или по периметру площадок, террас и клумб. Лучи солнца, которые будут пробиваться сквозь отверстия в изделии, создадут необычный световой эффект.

Уличные фонари на солнечных батареях: оптимальное решение для освещения

Если загородный дом используется для отдыха и приема гостей в ночное время, то для этого понадобится дополнительное освещение. Уличные светильники на солнечных батареях для дачи – это оптимальное решение. Ведь садовые фонари обладают множеством достоинств, главные из них – экономия, практичность и долговечность. Принцип работы данных изделий прост: днем аккумулятор заряжается от энергии солнца, а ночью излучает свет за счет этой батареи.

Низкое энергопотребление увеличивает продолжительность работы акцентирующего светильника, что отличает его от остальных

Если вы решили купить садовые фонари на солнечных батареях, то в первую очередь обратить внимание нужно на характеристики батареи, материал, из которого изготовлен корпус, степень защиты плафона. Форма садовых фонарей может быть самая разнообразная

Это позволяет создать уникальный дизайн сада и придомовой территории

Форма садовых фонарей может быть самая разнообразная. Это позволяет создать уникальный дизайн сада и придомовой территории.
