Печь-грубка: устройство, подготовка материалов, кирпичная кладка устройства

Какие растворы применяются при кладке отдельных элементов печи из кирпича

Выбор раствора для работы необходимо осуществлять в зависимости от того, для кладки какой именно части печки он будет применяться. Используя схему, размещенную ниже, подробно рассмотрим каждую из них.

Общая структурная схема стандартной печной кладки

1. Железобетонное основание печного фундамента, которое также называют подушкой либо корнем. Изготавливается по стандартной технологии, однако, в обязательном порядке, во избежание неприятных последствий, должен быть физически отделен от фундамента самого дома. Необходимость соблюдения данного условия объясняется различиями в степени усадки здания и печи в нем.
2. Гидроизоляционная прослойка. Для ее создания прекрасно подойдет рубероид, который нужно постелить поверх фундамента в несколько слоев.
3. Собственно, сам печной фундамент. Поскольку он не подвергается мощному тепловому воздействию, то при кладке не требует применения особо термоустойчивых смесей. В то же время, от качества сборки данного элемента печи зависит надежность всей конструкции. Известны случаи, когда из-за ошибок при кладке фундамента приходилось полностью разбирать печь переделывать ее по-новому. Для работы используются сложные, трех- и более компонентные цементно-известковые смеси. Ну а в качестве основного стройматериала красный полнотелый кирпич здесь подойдет лучше всего.
4. Слой теплоизоляции с противопожарной отмосткой. Изготавливается из минерального картонного либо асбестового листа, на который кладут поверх лист железа, прикрывая всю конструкцию финишным слоем из войлочного полотна, пропитанного так называемым глиняным молоком (это раствор из очень жидко разведенной глины, как его приготовить — мы расскажем ниже).
5. Теплообменник, накапливающий выделенную при горении дров энергию. Является одной из основных частей так называемого тела печи. Во время растопки редко нагревается выше шестисот градусов, но зато подвергается очень активному влиянию со стороны выделяемого при горении дыма и прочих газообразных веществ. Нередки случаи, когда на внутренней поверхности теплоаккумулирующей кладки оседает разрушительный кислотный конденсат. Кирпич здесь используют специальный: печной, марки М150, керамический полнотелый красного цвета. Скрепляют кирпичи между собой простым однокомпонентным раствором глины. Следует заметить, что термин «простой» относится только к составу строительной смеси. Ее приготовление – довольно трудоемкий процесс, особенности которого мы рассмотрим ниже.
6. Жаровая часть тела печки называемая также топочной. Подвергается среднему химическому влиянию газов, но разогревается до очень высоких температур, вплоть до 1200 градусов. Для кладки используют так называемый шамотный кирпич и огнеупорный раствор глиняно-шамотного типа.
7. Исток дымохода. Его изготавливают из того же кирпича и скрепляют тем же раствором, который указан в пункте №5, поскольку данный элемент печи подвергается аналогичному температурному и химическому влиянию, как и теплоаккумулирующая часть ее тела.
8. «Распушка» печного дымохода. Ее задача – создать гибкое механическое соединение, связывающее потолочное перекрытие и непосредственно дымоход. Позволяет избежать ситуации, при которой возможна просадка потолка. Ремонтировать распушку можно отдельно, она не требует полной разборки всей конструкции. Кирпич для кладки берут стандартный печной, а раствор известкового типа идеально подходит для кладки этой части печи.
9. Противопожарная разделка – это специальный металлический ящик, наполненный невоспламеняющимся теплоизоляционным веществом.
10. Труба дымохода. Данный элемент подвержен воздействию ветра и атмосферных осадков. Нагревается слабо, посему трубу кладут из стандартного красного кирпича. Впрочем, для большей надежности и термостойкости пользуются известковым раствором.
11. Распушка трубы дымохода (11). Она изготавливается из тех же материалов, которые применяются при кладке основной части трубы.

Правила эксплуатации печи барбекю

Продлить срок службы кирпичной уличной печи помогут несколько основных правил ее эксплуатации.

• В топку должно поступать достаточное количество воздуха, что обеспечит полное сгорание топлива и не даст осесть на стенках большому количеству сажи.
• Заслонка печи должна быть открыта.
• Растапливать печь лучше дровами из лиственных пород дерева.
• Для приготовления пищи рекомендуется использовать специальные приспособления.

Грамотно обустроенная зона отдыха, центром которой станет уличная печь барбекю, позволит не только замечательно провести время на свежем воздухе и приготовить полезные блюда. Она станет отличным дополнением любого участка.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительности и эффективности.

Схема печи

Схема русской печи

Топливник – это главная часть печного агрегата.Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;требуемая производительность;необходимый объем.

Дымоходтакже относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола.

Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Расчет размеров камина и необходимых материалов

Возводя кирпичный камин своими руками, нужно правильно произвести расчеты всех его параметров, чтобы он выполнял не только декоративную, но и практическую функцию, нагревая помещение. В первую очередь определяют размеры топочного отверстия или портала:

1. Соотношение его площади должно быть примерно 1:50 к аналогичной характеристике помещения. Если комната 20 м кв, тогда топка – 0.4 м кв
2. Высота и ширина должны получиться в соотношении 2:3. Составив простое уравнение, можно получить следующее соотношение сторон – 51х77 см
3. Не менее важный показатель – глубина портала, от которой будет зависеть тяга. Она должна составлять 70% от высоты, в данном случае 34 см. Увеличение приведет к необоснованной потере теплоты, уменьшение –к появлению дыма внутри помещения
4. Дымоход по площади делается в 10-15 раз меньше, чем аналогичная характеристика портала
5. Перед топочным отверстием необходимо разместить подиум шириной 45-50 см
6. Подиумы с боков портала – до 30 см
7. За предел топочной площадки выходит передаточный лист на расстояние до 30 см

Если говорить о необходимом количестве кирпича и различных расходных материалов, которые потребуются для работы – назвать определенных цифр не представляется возможным. В каждом определенном случае полученные значения будут различны и напрямую зависят от размеров возводимого камина.

Каждый сам может сделать примерные расчеты, подобрав наиболее подходящий вариант порядовки.

Узнайте так же о том как класть отопительно-варочную печь

Устройство перекрытий в кирпичной печи

Различных перекрытий в конструкции любой печи – достаточно много, и они все имеют свои особенности, в зависимости от участка их обустройства. Так, при перекрытии дверцы топливной камеры и внутренних проемов печи, желательно это производить без металлических деталей.

Если выбрана модель печи, имеющая арочное перекрытие варочной камеры, то арка выводится по специальной опалубке, имеющей полукруглую форму. Такая опалубка называется “кружало”. Кладка арочных сводов производится с обязательной для нее перевязкой швов, а это говорит о том, что рядов в своде всегда нечетное количество. В нижней части свода швы должны быть идеально прямыми и иметь толщину не более 5 мм. Свод выкладывается снизу доверха арки, сначала с одной стороны кружала, затем со второй и только после этого выкладывается центральный завершающий замковый ряд.

Полезные советы по кладке кирпичной печи для дачи

1. Все время следите за толщиной шва во время кладки кирпича. Он должен быть 5 мм.

2. Проверьте первый ряд не только строительным уровнем, но и по диагонали.

3. Каждый новый ряд начинайте класть на предыдущий ряд только тогда, когда проверите его по горизонтали строительным уровнем, а по вертикали строительным отвесом. Для ровности углов – все время используйте угломер. Потом исправить свои погрешности будет уже сложно.
4. Укладывая варочную плиту из чугуна на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
5. Чтобы обеспечить хорошую тягу и исключить образование конденсата, нужно сделать короткий путь выхода газа. Так называемый летний ход. Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают.
6. Каждый ряд начинайте вести с угла.
7. При выкладке каждого нового ряда, следите за тем, чтобы новый кирпич перекрывал стык кирпича предыдущего.
8. Размер дымовой трубы и дымохода должны иметь одинаковый диаметр.

В завершении статьи, мы рекомендуем вам ознакомиться с инструкцией по кладке дровяной печи для дачи.

На видео подробно описан процесс кладки на сухую простой кирпичной печи

Преимущества и недостатки

Печная конструкция груба отлично подходит для укладки на даче: сезонная эксплуатация, обогрев при прохладной погоде или дожде. Также не нужно искать, тащить плиту – все можно приготовить на печи.

Небольшая постройка не занимает много места ни по ширине, ни по высоте. Аккуратный внешний вид не испортит декор помещений, а для повышения декоративных качеств можно использовать облицовку керамической плиткой.

Плюсы печки

Существует несколько вариантов того, как направить отход дыма, что напрямую влияет на отопительную силу сооружения, позволяет выбрать оптимально подходящий вариант.

В эксплуатации печка совершенно не требовательна. Простота конструкции помогает соорудить печку своими руками без специфических познаний.

Небольшие габариты предполагают малый расход строительных материалов, экономию физических сил.

Минусы грубки

Минусами являются невозможность обогрева больших пространств, а также только сезонное применение. В крайних случаях допускается круглогодичная эксплуатация, но только внутри маленьких домов.

Безопасность конструкции

Нарушение технологии печной кладки на любом этапе строительства может привести к опасности при использовании топки. Главной ошибкой может стать неправильная закладка фундамента.

​

Основные признаки неисправностей, которые возникают при неверно заложенном фундаменте:

• Разрушается свод топливника.
• Выпадают дверцы.
• Высыпается горящий уголь.
• Кирпичная кладка трескается насквозь по всей площади печи.
• Приходят в негодность дымовые трубы.

Топить печь в таком состоянии нельзя — высока угроза появления пожара и отравления людей дымовыми газами. Поломки, вызванные именно непригодным фундаментом, исправить невозможно. Придется разбирать печь целиком и строить все элементы заново.

Правила эксплуатации

Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.

• Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
• Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
• Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
• Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
• При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
• Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
• В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

• Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
• Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
• Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
• Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
• Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
• Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
• Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
• Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
• Тепловой канал, расположенный над шестком.
• Место, где находится заслонка.
• Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Какой раствор использовать для кладки?

От качества кладочного раствора напрямую зависит надежность и долговечность готовой печи. Кладка будет вестись с использованием раствора на песчано-глиняной основе.

В приготовлении раствора нет ничего сложного.

Возьмите глину, залейте ее водой и размочите. Просейте смесь через сито, а затем размешайте в «глиняное молоко». В завершении добавьте некоторое количество воды, чтобы получить достаточно вязкий и пластичный раствор.

Шамотная глина

Помните, от правильности приготовления кладочного раствора напрямую зависит надежность и прочность печи. Сделаете все как нужно – печь будет эффективно обогревать ваш дом в течение долгих лет. Нарушите технологию или решите сильно сэкономить на материалах – тепловой агрегат вряд ли сможет полностью раскрыть свой потенциал и простоять в течение хоть сколь бы то ни было долгого срока.

Раствор, используемый для кладки печи

Советы по укладке

• Для создания максимально ровной кладки печи необходимо использовать кирпичи, имеющие одинаковые размеры. Сперва их укладывают «насухо» без раствора, при необходимости определенные фрагменты подрезают, пронумеровывают, после чего приступают к окончательной укладке с помощью раствора.
• Выложенная ровно печь не только будет смотреться красиво, но и прослужит вам долго. Поэтому необходимо в процессе работы в точности соблюдать правила укладки. После каждого ряда необходимо проверять кирпичи на соответствие горизонтальной и вертикальной плоскости, используя уровень.
• Для продления срока службы колосник и дверки рекомендуется делать из огнеупорного чугуна.
• При возведении дровяной печи рекомендуется размещать колосник и дверку на одном уровне. Если строится печь, которую планируется топить углем, располагать колосник нужно на 20 см ниже уровня топки.

Виды конструкций

Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

• Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
• С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.

Котел для бани из обрезка металлической трубы

Самым простым способом изготовления котла для бани на дровах является использование отрезка прочной металлической трубы большого диаметра. Существует два варианта изготовления котла из металлических труб: вертикальный и горизонтальный – оба они имеют свои достоинства и недостатки.

Для того, чтобы приступить к изготовлению – запаситесь следующими инструментами:

• Электрический аппарат для сварки металла,
• Угловая шлифовальная машина с набором дисков для резки металла.

Горизонтальный котел

В первом способе отрезок металлической трубы укладывается на землю и с одной стороны на нее устанавливается глухая заглушка. С противоположной стороны в заглушке организуется печная дверка. Также в районе глухой заглушки можно установить еще одну перемычку, которая образует нагревательный бак для горячей воды. Также бак для воды можно сделать в верхнем сегменте печки. В таком случае можно сделать систему постоянного подогрева воды, когда использованная горячая вода будет регулярно заменяться вновь поступающей прохладной, не нагретой.

Схема котла но дровах из трубы

В боковой части горизонтально лежащей трубы или в верхнем ее сегменте можно устроить также каменку, то есть полку в которую насыпается речной камень, что еще больше повысит мощность печки!

Вертикальная конструкция

С другой стороны обрезок трубы можно поставить и вертикально. Весь внутренний объем трубы будет разделен на две части: собственно топка в нижней части и бак для нагрева воды в верхней части. При строительстве такой конструкции полка для камней может быть размещена с боковой стороны.

При большой толщине стенки металлической трубы, топку и бак для нагрева воды можно изготовить отдельно. Так вам будет проще обращаться с массивными конструкциями. Учтите, что толстый металл необходим только для изготовления топки, а вот на нагревательный бак можно пустить металл потоньше. Толщина металла, используемого для изготовления топки прямо определяет срок ее дальнейшей службы: чем толще стенки – тем дольше срок безаварийной работы.

Каменка, то есть полка для камней в такой конструкции может быть также размещена между нагревательным баком и топкой. Дымоходная труба монтируется строго по центру топки. Особенно тщательно отнеситесь к обварке места соединения дымоходной трубы с топкой и нагревательным водяным баком. Для эффективной работы печки в трубе рекомендуется делать регулируемую заслонку.

Дымоходная труба в таком котле, использующим твердое топливо, может быть изготовлена и из комбинированных материалов, например из стали и асбеста. В ходе монтажа, при сочленении металлической и асбестовой трубы обязательно учитывайте различные коэффициенты температурных расширений данных материалов при их нагревании.

Такие котлы из обрезков металлических толстостенных труб верой и правдой прослужат вам несколько лет, пока вы не решитесь заменить из на более капитальное и дорогое сооружение. Да даже если не решитесь на замену, все будет отлично функционировать!

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Набор инструментов для выполнения печных облицовок стандартный

• Для резки и подгонки – плиткорез или болгарка
• Для рихтовки плиток – молотки с резиновым бойком
• Для сверления – дрель
• Растворы смешиваются строительным миксером или дрелью с насадкой-венчиком
• Резиновые и зубчатые шпатели для нанесения клеевых составов
• Для контроля вертикальности и горизонтальности облицовки – отвес и строительный уровень. Более удобны реечные уровни с пузырьковыми ампулами не только по длинным сторонам, но и торцевыми

Расходные материалы – дюбели или скобы, крестики для плиток (крестики из пластика удаляются из швов обязательно), специальные затирочные составы для печных облицовок на минеральной или силиконовой основе, рассчитанные на высокие температуры.

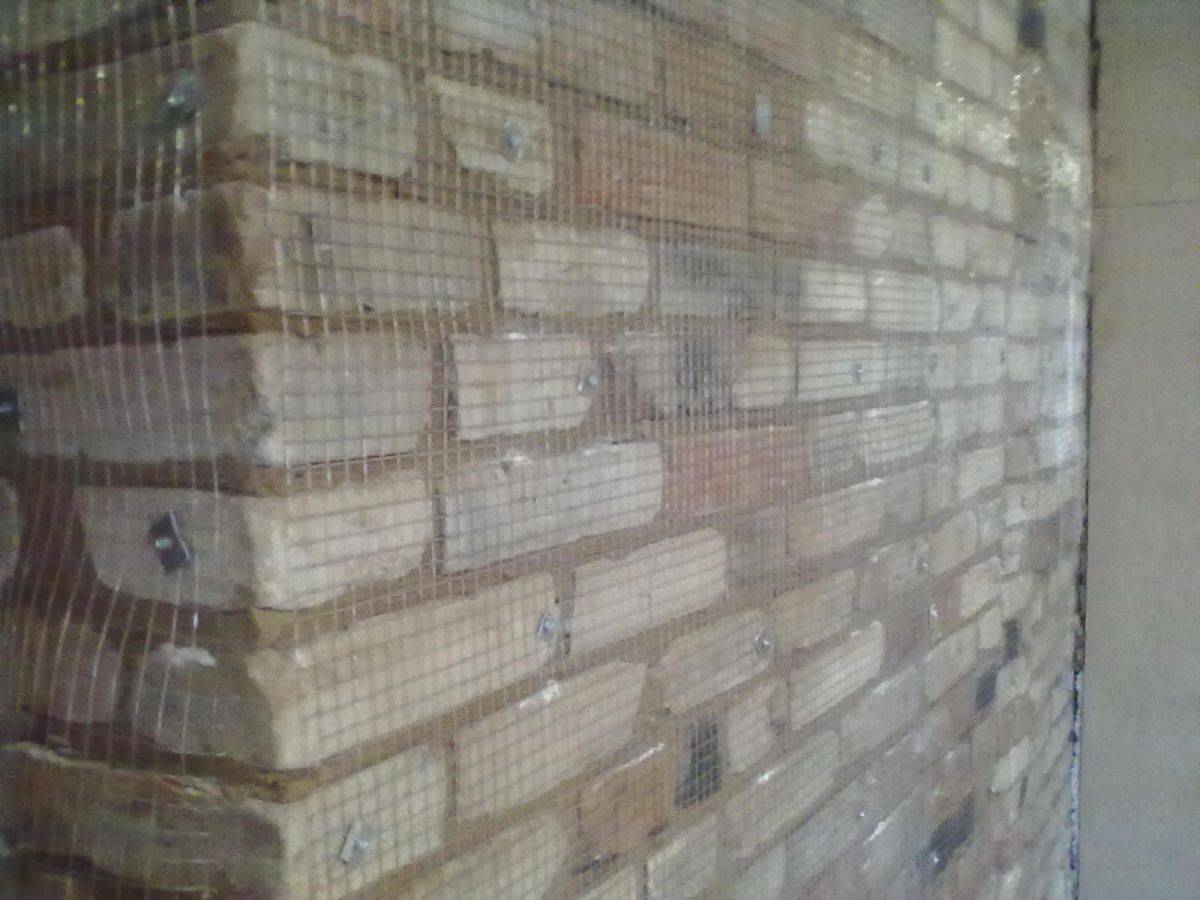

Сетки для печной облицовки применяют только металлические, стекловолоконные недопустимы. Причина – сетка распределяет не только механическое воздействие, но и тепловое. Поэтому применяется армирующая проволочная металлическая сетка с ячейкой 25*25 мм – 50*50 мм и сечением стали 1,2-2 мм. Для стандартного слоя клея или грунтовки в 3 мм это оптимально. Но даже если толщины нанесения клея по инструкции больше – 4 или 5 мм, использовать сетки из проволоки толще 2 мм не рекомендуется, поскольку линейное расширение стали значительно, а это создает опасность, что при нагревании печи плиточная облицовка может начать отслаиваться.

Схемы щитков

Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:

1. Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
2. Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
3. Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
4. Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.

§ 51. Кладка печей в зимних условиях

Кладку кирпичных печей в зимнее время ведут в соответствии с правилами изложенными в СНиП III B.4-72. В основном эти правила сводятся к следующему. Кладку фундаментов под печи выполняют в отапливаемых временными печами помещениях или же способом замораживания, но с обязательным оттаиванием и затвердением раствора фундаментов до начала кладки печи. Если помещение, в котором будет сооружена печь, нельзя отапливать, то допускается кладка ее в легких переносных обогреваемых тепляках. В обоих случаях температура помещения во время кладки и до полной просушки печи не должна быть ниже 5°С.

Кладку печей и очагов на консолях, которые заделаны в стенах здания, сооруженных способом замораживания, можно начинать не ранее полного затвердения оттаивающего раствора кирпичной кладки. Кирпич, применяемый для кладки печей в зимнее время в тепляках, прогревают на полную толщину. Песок и глину оттаивают, воду подогревают до температуры 12-15°С.

Коренные трубы выкладывают на смешанных растворах по методу замораживания с соблюдением существующих для этого случая общестроительных правил.

Печи, сложенные зимой в помещении с плюсовой температурой, необходимо просушить, прежде чем они подвергнутся воздействию минусовой температуры.

При сборке сборно-блочных печей блоки укладывают один на другой на глиняном растворе. Толщина швов должна быть: для наружных блоков не более 5 мм, для внутренних, являющихся стенками топливника и выполняемых из жароупорного бетона, – 3 мм. В некоторых печах вместо блоков из жароупорного бетона для футеровки стенок и перекрыши топливника и начального участка жарового канала применяют обыкновенный глиняный или огнеупорный кирпич, ведя кладку на глиняном или шамотном растворе (в зависимости от вида топлива, которым будет отапливаться печь).

Особое внимание должно быть обращено на хорошее заполнение и уплотнение вертикальных швов. Печные приборы в сборно-блочных печах устанавливают обычно путем крепления их к заделанным в блоки закладным частям и к концам стальной проволоки, закладываемой в бетон при изготовлении блоков

Новое на holzen.ru дверь входная из массива лиственницы

§ 49. Просушка печей

После возведения печи в швах кладки и кирпиче остается значительное количество влаги, которую постепенно удаляют из массива печи путем просушки. Печь просушивают таким образом. На колосниковой решетке разводят легкий огонь, который поддерживают в течение 1-1,5 ч, при этом топочная дверка, задвижка (вьюшка) и поддувальная дверка должны быть полностью открыты. Печь протапливают два раза в сутки до тех пор, пока наружные стены ее перестанут отпотевать и примут сероватую окраску, а на задвижке или вьюшке не будут появляться следы конденсата.

Неправильная просушка вызывает образование трещин на поверхности печей и иногда приводит к их перекладке.

Водяные пары, выделяемые при сушке печи, удаляют из помещения, открывая двери и форточки. Печь продолжают топить, постепенно увеличивая порцию топлива. Дымовую трубу по-прежнему оставляют открытой в течение суток для удаления выделяющихся из кладки водяных паров. В зависимости от размеров печи сушка продолжается в течение 3-8 дней. Если при первой растопке печь сильно дымит, то для создания тяги необходимо сжечь в дымовой трубе небольшую порцию стружки, бумаги или щепы.

Если дымовая труба не выведена через кровлю, то опробовать печь опытной топкой не допускается.
