Принцип системы
Принцип очень похож на систему “тёплого пола”. Только, если в первом случае тепло исходит непосредственно от пола, то в системе плинтусного отопления более задействованы стены. Тепло, передаваясь от обогревателей, “ползёт” по стенам, тем самым создавая по всему периметру комнаты тепловую завесу, препятствующую охлаждению квартиры. Естественно, что это же тепло и прогревает внутренний объем помещения. Таким образом “убиваем” сразу двух зайцев: создаем благоприятный микроклимат в квартире без сквозняков и очагов холода и прогреваем помещение. Да и сами стены будут тёплыми и приятными.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Рейтинг лучших теплых плинтусов
Бюджетные модели
«Коузи» 1050 мм
Страна производитель – Россия. Модель с электронным управлением предназначена для установки в небольших помещениях. Выполнена из алюминия. Тип нагревателя – электрический. Хорошо подходит для установки под высокие окна.
Характеристики:
Достоинства:
- широкий диапазон цветовых вариантов исполнения корпуса;
- наличие термостата для регулировки.
Недостаток:
не может устанавливаться в помещениях с повышенной влажностью.
«Орион» 530 мм
Страна производитель – Россия. Модель может использоваться для установки по периметрам бассейнов, в теплицах, бытовках, на балконах с французским остеклением и т.п. Корпус имеет специальное антикоррозийное покрытие. Управление – электронное. Тип нагревателя – электрический.
Характеристики:
Достоинства:
- высокий КПД;
- экономичность;
- антикоррозийная стойкость.
Недостаток:
отсутствие термостата.
Модели средней ценовой категории
«Орион 1 Кедр»
Страна производитель – Россия. Модель не боится влаги. Имеет широкий спектр вариантов цветового исполнения изделий позволяет использовать их в качестве декора помещений. Высокий КПД системы позволяет использовать её для отопления помещений большой площади. Управление – электронное. Тип нагревателя – электрический. Материал изготовления – алюминий.
Характеристики:
Достоинства:
- простота монтажа конструкции;
- безопасность;
- высокий КПД.
Недостаток:
отсутствие термостата.
ТП-2
Страна производитель – Россия. Модель водяного типа может использоваться для основного и вспомогательного отопления. Имеет привлекательный дизайн, гармонирующий с различными видами интерьера помещений. Теплообменник изделия выполнен из нержавеющей стали, короб – алюминиевый.
Характеристики:
Достоинства:
- простота монтажа;
- безопасность;
- высокий КПД.
Недостаток:
при неправильном монтаже системы возможно образование воздушных пробок.
Модели премиум-класса
«Thermodul Combi»
Страна производитель – Италия. Модель имеет комбинированный режим работы: водяной и электрический. Управление системой отопления полностью автоматизировано, осуществляется с помощью термостата. Материал исполнения – алюминий.
Характеристики:
Достоинства:
- комбинированный режим работы;
- надёжность работы;
- длительный срок эксплуатации;
- безопасность.
Недостаток:
оборудование требует профессиональной установки.
Достоинства и недостатки
Отличия от других систем отопления в принципе работы теплого плинтуса дают ему ощутимые преимущества.
Плюсы:
- Устранение сырости и плесени на прогретых стенах.
- Равномерный прогрев помещения, что существенно снижает риск возникновения сквозняков.
- Ускоренный набор заданной температуры во всем объеме, по сравнению с системами, использующими точечные источники (радиаторы).
- Сниженные теплопотери благодаря образованию более нагретой прослойки воздуха вдоль стен.
- Возможность работы с низкотемпературными источниками.
- Совместимость со всеми видами напольного покрытия и отделки стен.
Минусы:
- Сложность монтажа подводящих коммуникаций. Причем касается это и электрического и водяного варианта. Для первого желательно организовать отдельную линию питания с коммутирующими устройствами. Для второго, при значительной расчетной длине магистрали придется монтировать несколько контуров и коллекторный узел.
- Относительная дороговизна системы. Объясняется она даже не ограниченным предложением на рынке (хотя и это играет роль), а высокой стоимостью комплектующих нагревательного модуля.
Как установить плинтус на пол: монтаж своими руками
По сравнению с установкой любой системой теплого пола, монтаж теплых плинтусов не требует проведения слишком большого объема строительных работ. Установить плинтус можно самостоятельно, и делается это достаточно просто. Благодаря малому весу, такие обогревательные устройства легко крепятся к гипсокартону или любым другим перегородкам, и вы можете не опасаться за его фиксацию.
Главное, что понадобиться вам в процессе работы – перфоратор и умение им пользоваться. Приобретая плинтуса, в комплекте вы получаете саморезы и кронштейны, на которые и будете производить крепление.
Установка такого нагревательного элемента производится не вплотную к поверхности пола, а с некоторым зазором, примерно в 1 см. При этом расстояние от стены должно составлять около 15 мм, чтобы обеспечить прибору конвекцию и не допустить перегрева устройства.
Шаги 1 и 2: подготовка отверстий и крепление нижней планки к полу
Последовательность проведения монтажных работ
Для того чтобы закрепить электрический плинтус в первую очередь необходимо отмерять необходимую высоту относительно пола. Отметьте её при помощи простого карандаша на стене. Затем, приставив по горизонтальной разметке плинтус к стене, определите места, где в будущем должны появиться отверстия для креплений. Также отметьте их карандашом. Затем в отмеченных точках просверлите отверстия при помощи перфоратора и вставьте дюбеля, которые идут в комплекте. Далее прикрутите панель при помощи саморезов.
После этого нужно навесить на неё два кронштейна, на которые будет установлен ТЭН. Всё что вам останется сделать после установки – подключить устройство к сети, не забыв о терморегуляторе и датчиках температуры воздуха. Когда все элементы будут подсоединены, вся внутренность закрывается при помощи декоративной алюминиевой панели.
Как видно, никаких особых сложностей процесс установки теплого плинтуса не вызывает. Существует всего два нюанса, которые необходимо учитывать в процессе работы:
для того чтобы плинтус смотрелся эстетично, все панели должны быть установлены по одному уровню;
Шаги 3 и 4: монтаж теплоизолирующей ленты и крепление верхней планки к стене
если речь идет о монтаже теплого плинтуса в достаточно большой по площади комнате, и количество панелей, которые необходимо подключить, превышает 17 штук, необходимо использовать несколько блоков. В первую очередь это связано с тем, что общая мощность панелей, подключенных к одному блоку, не должна превышать 200 Вт. Более того, в случае использования нескольких блоков, подключать их нужно отдельно и параллельно.
Производить расчеты необходимо исходя из показателя тепловой отдачи каждого элемента. Из-за того, что мощность прибора может быть разной, одной формулы для расчета не существует, и единственное что вы можете использовать в качестве основы – 1 кВт тепловой энергии соответствует 10 м? поверхности пола, которая будет обогрета. Однако и здесь есть исключение – это соотношение верно только в случае, если высота потолков в комнате не превышает 2,8 м.
Шаг 5: крепление кронштейнов с шагом 50 см
Виды плинтусного отопления
Существует два вида теплых плинтусов – водяной и электрический.
В водяном отоплении внутри системы может циркулировать вода или антифриз, на ваше усмотрение. Нагрев и регулировка температуры жидкости происходит от отопительного котла либо на коллекторе вручную. Сразу стоит отметить, что этот вид плинтусного отопления является более дешевым и экономичным, чем электрический. Поэтому, если есть возможность, свой выбор стоит сделать в сторону него.
Электрические плинтуса отапливаются от электричества и имеют достаточно большое потребление, поэтому необходимо заранее предусмотреть проводку, а именно отдельный кабель с автоматом. В розетку включать его не желательно, это может быть опасно! Внутри короба, как мы уже писали, находится ТЭН, выполненный из жаростойкого сплава, что позволяет ему служить долгое время..
Сейчас существуют модели комбинированные плинтусов, в которых сочетается и водяное отопление и электрическое.
Установка
- Крепим к стене настеную панель саморезами или дюбелями.
- Устанавливаем и соединяем между собой конвекторы, которые соединяются обычными обжимными фитингами. Для монтажа в углах помещения используются поворотные трубки.
Внимание! Каждые 13-17 плинтусов соединяются последовательно в один модуль! Если в помещении устанавливается более 17 плинтусов, их необходимо разделить в 2 модуля и соединить отдельно и параллелльно
- Подключение. На этом этапе необходимо подключить электрический теплый плинтус электросети, а водяной к котлу (центральной системе) и подключить воду.
- Если подключение выполнено правильно и водяная система не дала течей, все ТЭНы прогреваются, можно крепить декоративную алюминиевую панель.
Небольшое видео по креплению, будет полезно!
Самостоятельный монтаж электроплинтуса
Установка электроплинтуса проходит в несколько этапов:
Проектирование и расчёт
Условия российского климата требуют минимум стоваттного обогрева на каждый квадратный метр площади. При нестандартно высоких потолках и многочисленных окнах и дверях этот показатель следует увеличить примерно на тридцать процентов. При качественном утеплении стен и расположении комнаты внутри здания, можно на десять-пятнадцать процентов уменьшить мощность.
Расчёт необходимых материалов начинают с обмера комнаты. Замеры производят по периметру помещения. Полученный метраж и будет необходимой длиной панелей отопления. Например, для комнаты площадью 36 квадратных метров потребуется 24 метра отопителя общей мощностью 3.6 кВт.
Теплый плинтус размещается в сантиметре от пола
Установка
- На стены наносится ровная линия на высоте одного – полутора сантиметров от пола. Это расстояние будет техническим зазором, не допускающим перегрева устройства.
- Задняя планка электроплинтуса прикладывается к стене, и размечаются места для крепежа.
- В тоще стены высверливаются отверстия для крепёжных элементов и заполняются дюбелями из пластика.
Панель прикрепляется к стене при помощи саморезов
- Строго горизонтальное направление крепления проверятся строительным уровнем.
- Остаётся лишь установить питающие перемычки и организовать заземление отопителя.
- Окончательным этапом станет установка лицевых панелей прибора.
После монтажа электроплинтуса нужно установить терморегулирующее устройство. Его закрепляют на высоте полтора метра или на уровне глаз
Можно купить электрический тёплый плинтус в готовом варианте, но можно и сделать его своими руками из полых алюминиевых трубок и нагревательного кабеля. Для такой работы потребуются глубокие познания в электрике, в противном случае устройство не будет безопасным.
Устройство и технические особенности
Внешне устройство обогрева выглядит непримечательно: это длинный плинтус шириной не больше двух десятков сантиметров.
В конструкцию устройства входят:
- радиаторы из латуни в форме тонких пластинок, они прогреваются и отдают тепло воздуху;
- модуль, содержащий теплоноситель, трубы, по которым циркулирует жидкость;
- декоративная закрывающая панель с щелью для прохождения нагретого воздуха;
- задняя планка, предохраняющая стенку от высокой температуры обогревателя.
Принцип работы отопителя очень прост. Вода нагревается в котле системы, затем по трубам тепло распространяется по всему периметру помещения. Тепловой поток движется от пола к потолку, равномерно прогревая все пространство комнаты. Потоки тепла идут вдоль стен, прогревая их поверхность. Стена тоже начинают отдавать тепловую энергию воздуху.
Теплоноситель в плинтусе можно прогревать до 70 градусов, но поддерживать такую высокую температуру не рекомендуется из-за возможной порчи стен и их декоративного покрытия. Оптимальная температура радиаторов – около 40 градусов. Этот показатель обеспечит равномерное прогревание воздуха в комнате до комфортной для человека температуры в двадцать четыре градуса.
Монтаж электрической плинтусной системы
Для установки теплых электрических плинтусов в распределительном щитке нужно смонтировать отдельный автоматический выключатель. Мощность выключателя рассчитывается в зависимости от количества и параметров используемых плинтусов.
Технология монтажа плинтусного отопления электрического типа выглядит следующим образом:
- Первым делом к распределительной коробке подводится электрическая сеть. Коробка должна находиться недалеко от системы на высоте около 5 см от уровня пола.
- Стена заклеивается изоляционной лентой.
- Далее к стене крепится нижняя алюминиевая кромка и верхний профиль. К верхнему профилю крепятся держатели. Параметры установки держателей точно такие же, как и в случае с водяной системой – 15 см от углов, шаг установки – 40 см.
- Следующий шаг – установка выносного терморегулятора. Данный элемент устанавливается напротив радиаторов. Высота установки – 1,5 метра, расстояние от отопительной системы – от 2 метров.
- В нижней трубе нагревающего модуля устанавливаются ТЭНы. Модули нужно зафиксировать в держателях таким образом, чтобы они не имели непосредственного контакта со стеной. Подключение модулей осуществляется параллельно при помощи силового кабеля. Кабель должен обязательно иметь силиконовое покрытие и термостойкость до 180 градусов.
- Верхняя часть конструкции закрывается коробом из пластика.
Самостоятельный монтаж системы «теплый плинтус»
Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов
Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно
Самостоятельный монтаж системы «теплый плинтус»
Пошаговый монтаж системы «теплый плинтус»
Электрическая система
Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.
Такая система состоит из:
- размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
- термоусадочной трубки;
- зажима заземления;
- отопительного регистра;
- соединителя;
- основания из металла;
- креплений;
- декоративных элементов.
Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.
Электрическая плинтусная система
Процесс установки системы можно разделить на несколько этапов.
В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.
Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.
Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.
В завершении работ закрепляются внешние декоративные элементы.
Водяное отопление
Для того чтобы установить радиаторы отопления водные потребуется:
- трубы металлопластиковые;
- теплоизоляция;
- пластиковые либо металлические переходники;
- коллектор с кранами;
- конвекторы плинтусные водяные с декоративными заглушками и крышками;
- набор инструментов.
Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.
Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.
Плинтусная разводка водяной системы отопления
Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.
По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников
Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.
После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.
На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.
Классификация плинтусного отопления
Плинтусные обогревательные сети классифицируются на два типа:
- электрические;
- водяные.
Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.
Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.
При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний:
- обыкновенным трубкам из ПВХ следует предпочесть медные;
- устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
- на все батареи можно поставить термостаты;
- на распределяющий коллектор устанавливается сервопривод;
- ставится манометр, термометр, циркуляционный насос.
Водяное плинтусное отопление
Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха.
Питание системы осуществляется от стандартной розетки 220 В.
Описание и принцип работы
Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.
Устройство плинтусного отопления
Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.
Виды теплого плинтуса
Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

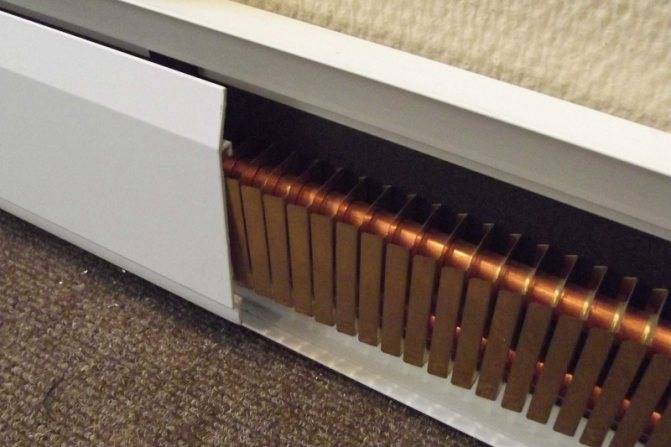

Теплый плинтус без декоративной панели
Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).
Устройство греющего плинтуса
В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.
Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:
- Нагревается воздух, который проходит вдоль труб и оребрения.
- От нагретых стен.
- От корпуса теплого металлического плинтуса.
Так выглядит система перед установкой защитно-декоративной планки
Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.
Как выбрать?
Приняв решение стать счастливым обладателем плинтусного обогревателя, необходимо запомнить несколько важных рекомендаций специалистов.
- Такие отопительные системы не предназначены для индивидуального использования, особенно в помещениях большой площади. Они лишь являются эффективным дополнением к центральной системе отопления.
- Обязательно учитывать площадь помещения, и уже отталкиваясь от этого показателя, выбирать мощность самого плинтусного обогревателя. При неправильно произведенных расчётах на этом этапе эффективность от такого дополнительного обогрева может быть равна нулю.
- Обязательно учесть мощность конвектора. Необходимо выбирать те модели обогревателя, которые имеют датчик терморегуляции.
Если говорить о том, какой именно тип теплого плинтуса выбрать, то здесь все скорее зависит от материальных возможностей и личных предпочтений.
Электрические же модели являются самыми простейшими и недорогими.
Источники
- https://stroy-podskazka.ru/obogrevateli/plintusnye/
- https://stroychik.ru/otoplenie/teplyj-plintus
- https://teplyi-plintus.ru/
- https://ProFazu.ru/elektrooborudovanie/obogrev/teplyj-plintus-elektricheskij.html
- https://v-teplo.ru/takoe-teplyj-plintus.html
- https://domikelectrica.ru/otoplenie-doma-teplym-plintusom/
Конструкция модулей отопления
Отопительный модуль системы заключен в разборный металлический кожух, составленный тремя алюминиевыми панелями – фронтальной, высотой 14 см, верхней и нижней шириной, 3 см. Поверхность модуля, обращенная к стене, открытая. Торцы кожуха закрываются декоративными заглушками.
Внутри кожуха посредством спецкронштейнов-держателей крепится собственно отопительный модуль из двух медных труб диаметром 13 мм и толщиной стенки 1,5 мм, на которые плотно насажены латунные пластины-ребра.
Отопительные модули могут соединяться в группы (контуры) последовательно, причем длина такого контура не должна быть свыше 12,5 метров. Для выполнения соединений модулей применяют спецтрубки из сшитого полиэтилена. В углах соединение модулей выполняется полиэтиленовыми или гофрированными стальными или медными угловыми соединителями.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
Статья по теме: Новогодние вытынанки на окна
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Статья по теме: Как выбрать современную горку в гостиную (зал)
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
