Радиатор отопления для частной квартиры: устройство и принцип работы батареи, обзор основных видов

1 Основные типы и их характеристики

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

  1. 1. Способность справляться с внушительными нагрузками при перепадах давления.
  2. 2. Устойчивость к коррозийным процессам.
  3. 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

  1. 1. Минимальный вес и эргономичность.
  2. 2. Высокую теплоотдачу.
  3. 3. Привлекательный вид.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

Плинтусные конвекторы отопления

Подобный тип радиаторов используется крайне редко и популярностью не пользуется. Крепятся они на стену, имеют небольшую высоту (всего 20-25 см) и глубину (всего 10 см).

Преимущества плинтусных конвекторов:

  • высокая экономичность – топлива на обогрев требуется меньше на 40%;
  • имеется защита от перегрева;
  • монтаж осуществляется без каких-либо профессиональных навыков;
  • высокая ремонтнопригодность;
  • присутствует терморегулятор в базовой комплектации.

Недостатки плинтусных конвекторов:

  • монтировать данную систему отопления может только специалист – понадобятся определенные профессиональные навыки;
  • высокая стоимость;
  • конвекторы слишком плотно прилегают к стене – отделка будет в местах соприкосновения испорчена.

Особенности

Приборы просты. В основе – секция, созданная при помощи литья. Различаются по:

  • профилю канала;
  • количеству каналов.

Секции соединяются, можно собрать конструкцию любого размера.

Плюсы:

  1. Универсальность. Устойчивы к:
  • агрессивной среде, в отличие от конструкций из стали, алюминия;
  • коррозии;
  • повреждению мельчайшим фракциями, присутствующими в теплоносителе;
  • скачкам давления в системе.
  1. Длительная эксплуатация.
  2. Ремонтопригодность. Стальные конструкции невозможно нарастить, заменить неисправную часть. С чугунными, добавить/убрать секции быстро, просто.
  3. Доступность. Устойчивы к повреждениям, поддаются ремонту, приобретение компенсируется.
  4. Большой ассортимент. Не нужно путать старые чугунные конструкции с современными. Сделаны более качественно, не нуждаются в частом окрашивании. Для наружного оформления используют порошковое напыление. Чтобы они не портили общий вид комнаты, рационально использовать:
  • декоративное ограждение;
  • конструкции с «художественным литьем».

Недостатки:

  1. Инерционность. Явление вызвано низким показателем коэффициента теплопередачи. Противники чугунных радиаторов утверждают, что они долго «раскачиваются» перед нормальной работой. Дольше остывают, если котел отключится.
  2. Низкая теплоотдача.
  3. Большой вес. Усложняет перевозку, монтаж. Крепить чугунную батарею нужно на прочную основу. Если стена сделана из ячеистого бетона, то традиционные крюки рациональнее заменить несущим металлическим каркасом.

Виды отопительных радиаторов

Прежде чем приступить к подробному рассмотрению стальных батарей, нужно узнать, какие вообще существуют батареи. Все дело в том, что на рынке можно встретить немало разновидностей отопительных радиаторов, и знание их основных характеристик лишним уж точно не будет.

Радиаторы отопления классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

  1. Чугунные батареи. Наиболее привычные и традиционные отопительные приборы, используемые на отечественном пространстве с незапамятных времен. Конечно, современные изделия имеют несколько отличий от морально устаревших моделей – время и растущие требования к радиаторам диктуют свои условия. Популярность чугунных батарей со временем не падает, что обуславливается длительным сроком службы и отличной теплоотдачей таких изделий.
  2. Алюминиевые батареи. Отопительные приборы из алюминия отличаются хорошими внешними данными, простотой монтажа, небольшим весом и экономичностью, позволяющей снизить расходы на прогрев самих батарей. Конечно, быстрый прогрев сопряжен и с быстрым остыванием, поэтому для централизованных отопительных систем выбор алюминиевых радиаторов будет нецелесообразным. Обычно батареи из алюминия используются в частных домах, поскольку автономное отопление может настраиваться индивидуально и характеризуется отсутствием гидроударов.
  3. Биметаллические батареи. Для изготовления биметаллических радиаторов используется сталь и алюминий. Конструкция таких приборов учитывает сильные стороны разных материалов – внутренняя часть биметаллических батарей изготавливается из стали, способной выдерживать высокое давление и его перепады, а внешняя часть изготовлена из алюминия, обеспечивающего высокую степень теплоотдачи. Применять биметаллические изделия можно в любых отопительных системах, но наиболее актуальными они являются именно в многоэтажных домах.
  4. Стальные радиаторы отопления. Характеристики и особенности стальных отопительных приборов будут рассмотрены далее, поэтому останавливаться на них здесь бессмысленно.

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

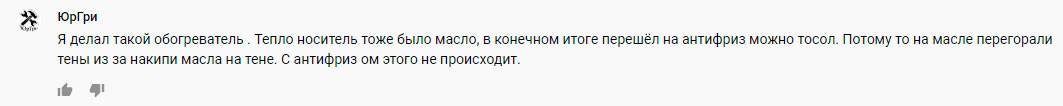

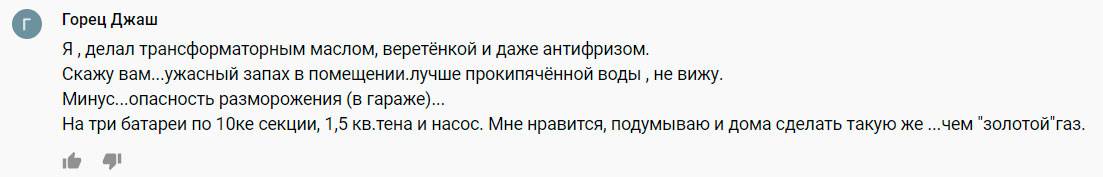

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Крепеж для радиаторов чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Порядок проведения монтажных работ

Монтаж кронштейнов для чугунной батареи

Для начала необходимо определить нужное количество кронштейнов. Оно зависит от площади отопительного прибора. На 1 кв.м. нагревательной поверхности нужен 1 кронштейн. Рассчитайте площадь поверхности радиатора в зависимости от количества секций прибора и разметьте стену под установку кронштейнов. После разметки еще раз сверьте расчеты, высверлите отверстия, вставьте в них дюбеля и вкрутите крепления.

Установка радиатора отопления

Отопительный контур должен быть перекрыт, а вода полностью удалена. Остатки теплоносителя можно откачать насосом. Батарею навешивают на опоры, для однотрубной системы подключают байпас. Далее радиатор подключают к системе при помощи сгонов с резьбой. Все стыки необходимо загерметизировать. Для этого подойдут любые уплотняющие материалы, обычно используют паклю. Если умеете обращаться со сварочным аппаратом, воспользуйтесь возможностью и сварите стыки сгонов и трубопровода.

После установки прибора нужна опрессовка. Эту процедуру выполняют профессионалы с соответствующим оборудованием. Если у вас есть аппарат, сделайте все самостоятельно, если же нет, то покупать дорогостоящий прибор ради единоразового монтажа одного или нескольких радиаторов не целесообразно. После окончания монтажа проверьте работу системы.

Теоретически в монтаже чугунных радиаторов отопления нет ничего сложного, а вот на практике не все так легко, как хотелось бы. Если у вас нет нужного опыта или помощника, который уже выполнял подобную работу, лучше все-таки нанять бригаду сантехников. Конечно, оплата их работы заметно увеличит стоимость отопительной системы в целом, но вы сэкономите время, силы и нервы. Окончательное решение только за вами.

15 Достоинства и недостатки

Электрическая батарея отопления имеет ряд как достоинств, так и недостатков. Разберём их подробнее в пунктах.

Напольный электрический радиатор на колёсиках

Плюсы таких электрорадиаторов:

  1. Во-первых, меньшие затраты на внутренний механизм за счёт ненужности прокладывания труб. Вам не потребуется вызывать специалистов по прокладке, а это тоже экономия.
  2. Во-вторых, быстрый монтаж. Как радиатор электрический напольный, так и настенный, устанавливаются за пару минут и уже могут функционировать.
  3. Энергосберегающие батареи отопления электрические могут обогревать различные помещения, будь то хозяйственные постройки или частные дома.
  4. Работают устройства без шума, поэтому ночью вы можете спать спокойно и без дискомфорта.
  5. Легко эксплуатировать. Для них не нужна регистрация и плата за техобслуживание. Стоит просто установить нужное число элементов отопления и наслаждаться комфортным теплом, оплачивая лишь потребляемое электричество.
  6. Простота ремонта. В случае выхода из строя одного прибора нагрева ничего не случится с функциональностью других радиаторов.
  7. Лёгкость настройки температуры воздуха в помещении. В любое время неработающие батареи можно выключить либо убавить их интенсивность подачи тепла.
  8. Лёгкость регулировки мощности радиатора. Можно поставить электрические батареи отопления для дома настенные экономичные вместе с напольными, они будут отлично работать вместе в автоматическом режиме и подстраиваться под температуру.
  9. Экологичность. Такой радиатор не имеет вредных выбросов, для него не нужен дымоход.
  10. Не менее важный факт: в зимний период не придётся сливать теплоноситель, который обычно замерзает.

Эко батареи отопления электрические имеют следующие минусы:

  1. Так как приборы высокомощные, то для них требуется хорошая электрическая проводка, способная выдержать большую нагрузку. Всё-таки от электросети будет работать не одна батарея отопления.
  2. Про что забывают множество владельцев, так это то, что вещи сушить на электрорадиаторах нельзя! Будь то электрические батареи отопления для дачи, для квартиры, для офиса они должны работать в сухих помещениях.
  3. Высокие затраты на электрическую энергию. Электричество всегда считалось дорогим ресурсом, по сравнению, к примеру, с газом.
  4. Радиатор электрический настенный и напольный, если он имеет открытый элемент нагрева, сжигает воздух. Кроме этого сжигается атмосферная пыль.

Источники

  • https://stroidomeconom.ru/otoplenie/nastennyye-elektricheskiye-radiatory-otopleniya.html
  • https://www.tproekt.com/energosberegausie-batarei-otoplenia-elektriceskie/

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батаре и делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

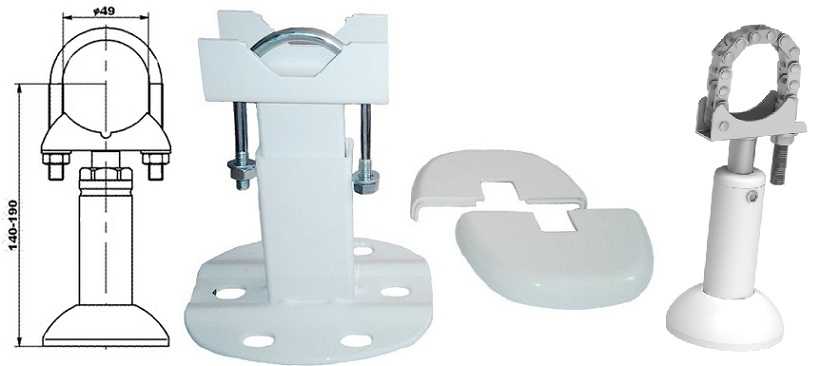

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Классификация по типу радиаторов

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.

Равномерность нагрева

В одном радиаторе отопления разные секции нагреваются по-разному и неравномерно. Однако разница температур между верхней и нижней частями в норме едва заметна. Если вы в деле монтажа отопительной системы не специалист, то определить, правильно ли работают батареи, будет сложно.

Если сравнивать два отопительных прибора — из чугуна и алюминия, то следует помнить, что чугунные изделия имеют более низкую теплоотдачу, чем алюминиевые. Соответственно, и нагреваться они будут равномернее. А вот в алюминиевых приборах верх греется быстрее, чем нижняя часть. Но это не значит, что они работают неправильно. Просто нужно немного времени, чтобы теплоноситель полностью заполнил радиатор. И только после этого можно определять качество его работы.

Есть еще одна причина, по которой приборы могут работать неправильно. Это грязь, которая за несколько лет эксплуатации скапливается в нижней части. Вот почему старые батареи перед установкой рекомендуется промыть и прочистить. Причем чугунные изделия лучше всего поддаются промывке. Нередко их просто разбирают, промывают, ставят новые манжеты и вновь собирают. «Новое» подключение чугунного радиатора гарантирует высокое качество его работы.

Необходимые инструменты

Разобрать чугунный корпус голыми руками не получится, без инструмента батарею можно разбить кувалдой или расколоть при неаккуратном обращении и падении на пол. Для работы потребуется как минимум четыре вида оборудования:

  • Специальный ключ с четырехгранной головкой для выкручивания ниппелей;
  • Накидной ключ для выворачивания пробок-заглушек;
  • Болгарка с отрезными кругами;
  • Газовая горелка с редуктором и баллоном.


Ключи для ниппелей Кроме того, потребуется тяжелый слесарный молоток, зубило, пакля, керосин или тормозная жидкость. Все это нужно будет для того, чтобы постараться разобрать секции с минимальным ущербом. При переборке старых батарей пробки и ниппеля все равно подлежат замене, так что иногда проще их вырезать, чем пытаться вывернуть.

Особенности монтажа чугунных радиаторов

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

  • батарею перед установкой нужно развинтить, потом отрегулировать ниппели и вновь собрать прибор. Для разборки потребуется наличие верстака, пара радиаторных ключей, которые подходят по конфигурации к ниппельным отверстиям. В ушко ключа для отвинчивания нижнего ниппеля необходимо вставить ломик и тем самым увеличить приложенную силу. Что избежать перекоса, оба ниппеля (верхний и нижний) следует развинчивать одновременно, поэтому работу желательно делать вдвоем. Важен следующий момент: по разные стороны чугунного изделия резьба имеет противоположное направление. Потом снимают секцию;
  • аналогичным образом требуется свинтить все секции и потом в обратной последовательности соединить в единый радиатор, исходя из потребности в обогреве конкретного помещения. Собранную батарею, состоящую из определенного количества секций, нужно опрессовать. При обнаружении протечки у прибора следует отрегулировать ниппель, расположенный в проблемном месте;
  • поскольку обычно в собственных домах, как правило, отопление однотрубное, обязателен монтаж байпаса. В схеме также должна присутствовать необходимая запорная арматура и кран Маевского;
  • высота установки радиаторов отопления из чугуна над полом не может превышать 12 сантиметров от уровня чистового напольного покрытия до нижнего края отопительных приборов;
  • для присоединения таких батарей используют сгоны с резьбой.

Правильная установка радиатора своими руками на видео:

Особенности разборки чугунной батареи своими руками

Установка отопительных систем в домах и квартирах производится с помощью чугунных радиаторов MC-140. В процессе сборки конструкции используют прокладки для уплотнения и ниппельные гайки, фиксирующие секцию. Когда дело доходит до разборки батареи, то процедура усложняется в результате длительного срока эксплуатации, вследствие чего пространство между секторами прикипает ржавчиной. Следовательно, разъемы под ключ изнашиваются в связи с постоянным тепловым воздействием.

Разборка чугунной батареи быстрей происходит на улице

Стоит учесть тот факт, что чугунное оборудование имеет довольно большой вес (12 секторов приравниваются к 85-90 кг), поэтому одному человеку будет тяжело справиться с разборкой конструкции. В данной ситуации демонтажным ключом выступает стальной прут округлой формы диаметром 18-22 мм. С другой конца должна быть сплющенная часть в размере 30-40 мм. Толщина изделия – не более 6 мм. С одного конца прута необходимо сделать прочное кольцо, в которое в дальнейшем потребуется установить силовой рычаг.

Важно! Длина разборочного инструмента должна соответствовать половине длины чугунной батареи (запас 30 мм)

Разборка батареи своими руками

Перед выкручиванием элементов необходимо определить направление резьбы

Разобрать чугунную батарею отопления по секциям можно следующим образом:

Необходимо выяснить, в каком направлении откручиваются глухие пробки, и на ключе отметить длину выкручиваемого ниппеля. Для этого ключ кладут на радиатор, край доводят до точки, где находится втулка

На ключе мелом по кругу делается отметка, до которой инструмент вставляется в радиатор.

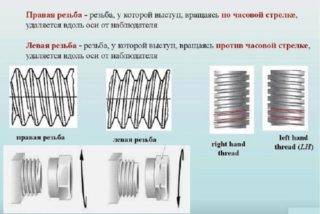

Важно разобраться, в какую сторону нужно вращать ключ для чугунных радиаторов. Резьба может быть правой и левой

Направление вращения определяется футоркой, которая вкручивается с той же стороны, что и ключ.
Если резьба правая, футорка должна вкручиваться по часовой стрелке, следовательно, при раскрутке направление ключа должно быть направлено в противоположную сторону. С левой резьбой все наоборот.
Раскрутка батареи начинается с первой секции. Нужно аккуратно «сорвать» резьбу на обоих ниппелях. В большинстве случаев достаточно половины оборота ключа. Далее радиаторы раскручиваются по секции с каждой стороны таким образом, чтобы интервал между ними составлял 0,5 см.
Раскручивая отопительный прибор, важно соблюдать между секциями указанный зазор, если пренебречь этим правилом, резьбу может заклинить. Когда приступают к раскручиванию радиатора, ключ рекомендуется надевать на трубу, это позволит прилагать меньше усилий при разборке.

По такому алгоритму разбираются все современные чугунные батареи. Как правило, такие радиаторы дополнительно оснащаются заглушками с соответствующей маркировкой.

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Чугунные радиаторы для квартиры

Такие отопительные приборы знакомы каждому, поскольку в жилых домах в советские годы эксплуатировались громоздкие батареи, для производства которых использовался чугун. Теперь тяжеловесные теплоснабжающие агрегаты уходят в прошлое, уступая место современным и одновременно мощным, эффективным и стильным аналогам.

Чугун как материал обладает превосходной теплопроводностью, нагревается долго и также продолжительное время остывает. Он прочен и надежен, способен выдержать рабочее давление, достигающее 25 – 30 атмосфер.

Чугунным агрегатам не опасны гидроудары, они универсальны и способны функционировать с трубами из разных материалов. Если приобретаются отопительные приборы для квартиры из чугуна, не потребуется замена всего трубопровода.

После продолжительного контакта с теплоносителем изнутри радиатора на его стенках постепенно собирается черный осадок, который образует пленку, не дающую кислороду проникнуть к материалу изготовления.

При условии, что нормы эксплуатации выполняются, чугунные батареи редко выходят из строя в результате разрушения металла. Современные приборы с наружной стороны покрывают особой защитной краской. Поэтому нет необходимости часто их окрашивать. Благодаря гладкой поверхности на них почти не собирается пыль и внутри не образуются газы. Отсутствует необходимость в постоянном спуске воздуха из чугунных радиаторов с целью удаления воздушных пробок.

Современные аналоги различаются по внешнему виду и размерами. Это обстоятельство значительно помогает решить задачу, как выбрать чугунную батарею, для обеспечения комфортного проживания в комнате и с учетом дизайна помещения. Так изделия от зарубежных производителей, оформленные в стиле ретро, украшены орнаментами и литьем.

Чугунную отопительную конструкцию в зависимости от размеров помещения можно наращивать. Число секций, которое требуется подобрать, зависит от ряда параметров:

  • количества окон и дверных проемов;
  • квадратуры комнаты;
  • особенности климата.

В отечественных батареях объем заполнения равен 1,3 литра, а в зарубежных – 0,8 литра. Оптимальное соотношение между ценой и качеством имеют изделия от таких импортных производителей: Guratec, Demir Docum, Konner, Roca и других (прочитайте: “Чем хорош чугунный радиатор konner – преимущества и правила установки батареи отопления Коннер”). Хорошо себя зарекомендовали российские и белорусские изделия серии МС-140 и БЗ-140.

Ранее для крепления радиаторов из чугуна в стену забивали прочные кронштейны, но сегодня для стильных отопительных приборов производители предусматривают напольный монтаж.

Плюсы чугунных отопительных радиаторов:

  • доступная стоимость;
  • прочность и надежность;
  • совместимость с трубами из различных материалов;
  • несложная и продолжительная эксплуатация;
  • отсутствие коррозийных процессов;
  • незначительные требования к качеству воды.

Из недостатков этих отопительных приборов следует назвать:

  1. Тяжелый вес, что серьезно затрудняет проведение монтажа.
  2. Для фиксации на стене нужно применять громоздкие кронштейны, которые могут не вписаться в стилевое оформление помещения.
  3. Не все изделия из чугуна соответствуют современному дизайну квартир.
  4. Поскольку чугун отличается слабой инерционностью, он остывает медленно, что является преимуществом не всегда, так как не всегда можно быстро отрегулировать оптимальную температуру в помещении.

В частном доме, где обустроено автономное отопление, эксплуатация таких батарей получается дорогостоящей. Поэтому их владельцев так интересует вопрос, как правильно выбрать радиатор отопления для дома с учетом его технических характеристик.

Какое крепление подходит для устройств из чугуна

Его конструкция должна быть усиленной, ведь чугун тяжелый. О том, что крепление является прочным, говорит:

  1. Большая толщина используемого металла.
  2. Наличие слова «усиленный» в названии товара.

Крепление бывает таких видов:

  1. Кронштейны. Они представляют собой вертикальную металлическую планку с закрепленной на ней горизонтальной планкой. Последняя на конце имеет ямку для радиатора.
  2. Крючки с дюбелями. На конце крючков находится резьба, благодаря которой опора вкручивается в зафиксированный в стене дюбель.
  3. Напольное крепление. Состоит из основы, которая фиксируется на полу с помощью шурупов, горизонтального упора (имеет специальную ямку) и фиксирующего элемента в виде дуги из стальной проволоки или соединенных звеньев. Концы каждого фиксирующего элемента представляют собой болты с гайками. Некоторые напольные опоры регулируются по высоте.

Ямка каждого из этих креплений сделана под различные по глубине радиаторы отопления. Один кронштейн для двух разных по глубине батарей не подойдет.

Пошаговая инструкция по установке чугунных батарей в квартире

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей

Газосварка

Уровень

Набор ключей

Рулетка и карандаш

Перфоратор

Материалы:

  • комплект батарей нужного размера;
  • уплотнитель (лен или лента ФУМ);
  • фурнитура (заглушки, тройники);
  • кран Маевского;
  • терморегулятор;
  • крепежные элементы (кронштейны).
Инструкция по монтажу чугунных батарей

Демонтаж старого радиатора

Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.

Перед началом монтажа необходимо выполнить разметку под крепления для батареи

Общая схема разметки под кронштейны для радиатора

Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.

  • Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем.
  • Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать.
  • Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором.
  • Сделайте разметку на стене расположения будущих кронштейнов.

Монтируем кронштейны и устанавливаем на них батарею

Устанавливаем кронштейны в стену.

  • Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля.
  • Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры.
  • Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.

Подключение батареи

Байпасс

Начинаем подключение радиатора к системе отопления.

  • Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру.
  • Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем.
  • Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение.
  • Место сварки и изгиба тщательно зачищаем наждачной бумагой.
  • Окрашиваем поверхность батареи.

Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!

Финальная проверка

Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Основные типы радиаторов

В настоящее время на рынке представлено несколько основных вариантов, мы рассмотрим самые популярные и востребованные из них:

ЧугунКрепление чугунных радиаторов отопления к стене – самый сложный процесс, так как вес изделий значительный, и они оказывают весомую нагрузку на конструкции, ввиду этого довольно усложняется и монтаж. Но есть у этого варианта и плюсы: высокая прочность, стойкость к коррозии, благодаря чему срок службы изделий самый большой, а хорошая тепловая инерция обеспечивает высокую эффективность системы
СтальЭтот вариант гораздо проще в плане установки, так как вес элементов значительно меньше, также можно отметить такой фактор, как самая демократичная цена из всех вариантов. Из недостатков необходимо отметить слабую стойкость к гидроударам и высокому давлению, низкую тепловую инерцию и невысокую долговечность
АлюминийКрепление алюминиевых радиаторов к стене во многом схоже с вышеописанным вариантом, но сами изделия намного прочнее и обладают гораздо лучшей теплоотдачей. Также нельзя не отметить хорошую стойкость к давлению, единственным существенным недостатком является высокая коррозия при использовании некачественного теплоносителя, поэтому алюминий не рекомендован к установке в системах централизованного отопления
Биметаллический вариантОптимальное решение, сочетающее в себе главные достоинства алюминия и стали. Крепление биметаллических радиаторов к стене по силам даже тем, кто никогда не выполнял подобных работ, так как вес небольшой, а качество высокое. Минусов у этого решения меньше всего, и все они несущественны

Покраска. Рекомендации профессионалов

Краску лучше подбирать специальную термоустойчивую. Чаще применяют акриловую, которая обладает не таким резким запахом. Перед нанесением краски нужно подготовить поверхность:

  • Удалить грязь, остатки краски с помощью смывки. Если краска держится ровно, можно наносить новый слой поверх нее.
  • Обработать поверхность наждачной бумагой. Удобнее использовать специальную насадку на дрель или металлическую щетку.
  • Обезжирить поверхность обычным ацетоном или растворителем.
  • Нанести слой грунтовки, подходящей для используемой краски. Дождаться высыхания.
  • Нанести краску. Для внутренней поверхности взять специальную изогнутую кисть. Начинать нужно сверх. Внутреннюю часть прокрасить в первую очередь.
  • Для лучшего результата красить в два тонких слоя. Каждый из них должен просохнуть. Так краска продержится дольше.

Покраска чугунных батарей отопления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
