Твердотопливный котел длительного горения на дровах

Выбор редакции

Предполагаете топить дровами или твердотопливный котел – лишь запасной вариант на случай ядерной зимы? Советуем присмотреться к чугунному агрегату Viadrus Hercules U22D 4 за 54 тыс. руб. Тяжелый, но после установки он вас не разочарует! Нужен настоящий угольный твердотопливник, простой и неприхотливый? Как насчет Bosch Solid 2000 B SFU 20 за 60 тыс. руб.? Хорошо держит тепло и не требует постоянного подкладывания топлива в топку. Если же необходим действительно универсальный агрегат, который выдаст необходимые киловатты на любом топливе, то стоит поднакопить на Kiturami KF-35 за 108 тыс. руб. Этот стальной зверь отличается завидным КПД, а наличие корейской автоматики позволит вам тратить меньше усилий на его обслуживание.

Лучшие котлы длительного горения для теплицы

Идеальный вариант обогрева теплиц. Удобно, что легко подсоединяется система водяного контура, благодаря чему и почва будет прогреваться, и воздух внутри.

Прометей 12М-3

Котел отопления на твердом топливе длительного горения российского производства, изготовлен из огнеупорной стали. Оснащен трехходовым теплообменником, водяной рубашкой и тремя вертикальными камерами. Управление заслонкой выполняется в автоматическом режиме. Аппарат способен отдавать тепло на протяжении 8-12 часов, с момента заполнения топочной камеры. Топка обделана огнеупорным шамотом – это также сказывается объемах выделяемой энергии. Способен прогреть помещение до 100 квадратов.

Прометей 12М-3

Технические характеристики:

Мощность, кВт

6-12

КПД, %

Диаметр дымохода, мм

145

Отапливаемая площадь, кв.м

100

Тип установки

Напольный

Вес, кг

160

Габариты, мм

610х905х685

Цена 31500 руб.

Плюсы:

  • оснащен воздухоотводчиком и предохранительным клапаном;
  • автономная работа без подключения к электросети.

Минусы:

  • не предназначен для топки дровами;
  • служит не более 5 лет;
  • много «ест» горючего.

Инструкция по эксплуатации Прометей 12М-3

Куппер ОК-9

Котлы длительного горения на твердом топливе от отечественного производителя пожирают любой вид твердого горючего – так что проблем с этим пунктом быть не должно. Он идеально впишется в подсобные, промышленные или жилые здания площадью до 90 кв.м. Может также подключаться к газу, если докупить газовую горелку.

Куппер ОК-9

Технические характеристики:

Мощность, кВт

КПД, %

Диаметр дымохода, мм

115

Отапливаемая площадь, кв.м

100

Тип установки

Напольный

Вес, кг

163

Габариты, мм

645х415х556

Стоимость 28600 руб.

Плюсы:

  • всеядный, эффективный;
  • быстро греется.

Минусы:

  • сложности при монтаже и чистке;
  • может давать запах костра;
  • дымит во время топки;
  • топочная камера маловата.

Инструкция по эксплуатации Куппер ОК-9

Отличительные особенности

Котел длительного горения с двойным контуром, работающий на твердом топливе — это модернизированная версия классического отопительного оборудования.

В него, помимо прочего, встроен еще и теплообменник, обеспечивающий жилище полноценным горячим водоснабжением.

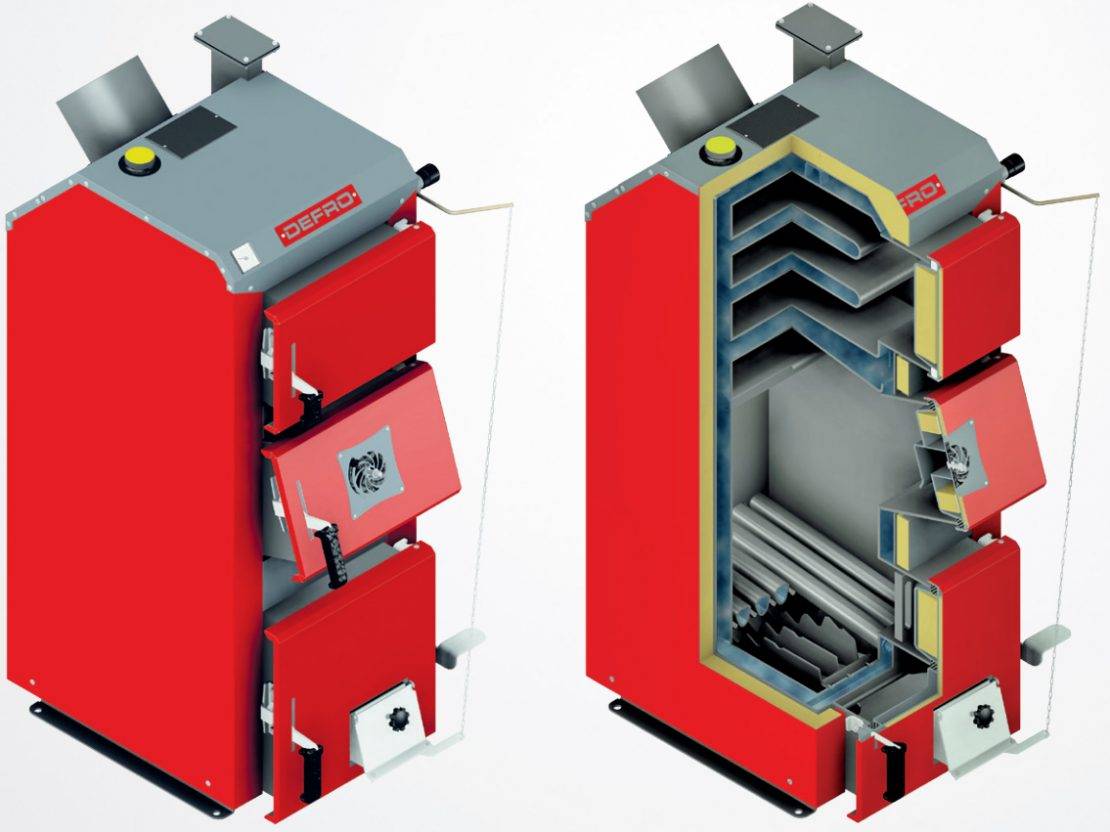

Конструкция модели с двумя контурами включает в себя следующие элементы:

  1. Корпус — может быть произведен из листовой стали или чугуна. Толщина металла составляет от 4 до 6 мм.
  2. Камера топки. Обычно производится из того же материала, что и корпусная часть прибора.
  3. Решетка колосникового типа. Располагается внутри топочной камеры, материалом служит чугун. Обогащает топливо необходимым для поддержания горения кислородом.
  4. Зольник. Аккумулирует твердые отходы, образующиеся при горении.
  5. Дымоход — удаляет продукты горения за пределы помещения.
  6. «Водяная рубашка». Чаще всего встраивается в корпус котла и заполняется водой, которая получает тепло от стенок, после чего поступает в отопительную систему.
  7. Змеевик дополнительного теплообменника — отличает двухконтурные модели от одноконтурных. Встраивается в водяную рубашку отопительного оборудования для обеспечения горячего водоснабжения дома.

Основной недостаток подобной конструкции — в низкой степени производительности. Поэтому большей популярностью пользуются модели, выполненные из чугуна, поскольку они дольше остывают.

Buderus Logano S131-22 H

Немецкий стальной котел Logano S131-22 H, выпускаемый под торговой маркой Buderus – простой в устройстве и обслуживании агрегат, способный сжигать древесину и уголь. Энергонезависимый, рассчитан на отопление помещений площадью до 200 м². Подходит для открытой и закрытой систем отопления. Увеличенный до 38 л объем топки обеспечивает длительное горение на одной загрузке – до 8 часов. За счет фронтальной загрузки, съемным верхней крышке и заслонкам, изделие просто эксплуатировать и обслуживать. Инженеры сделали ставку на то, чтобы чистка удаленных узлов была удобной: многие из них можно обслуживать даже во время работы котла. Двери имеют перенавешиваемые петли, поэтому оборудование легко подстраивается к условиям эксплуатации. Открывая дверцу работающего котла, дым удаляется из камеры сгорания – пользователь не рискует погрузиться в дымовую завесу. Расположенная наверху ручка делает удобным контроль над положением заслонки при розжиге. В устройстве установлены колосниковые решетки с выпуклыми ребрами для лучшей подачи воздуха, предусмотрены многочисленные отверстия в решетках. Их две, они съемные и взаимозаменяемые. При необходимости их можно быстро выдвинуть крюком. Для сбора золы предусмотрен зольный ящик на всю ширину корпуса.

Основные технические характеристики Buderus Logano S131-22 H
ХарактеристикиЗначения
Номинальная мощность, кВт22
Отапливаемая площадь, м²200
КПД, %82
Топливодревесина 100х330 мм, уголь 20-40 мм, кокс
Материал теплообменникасталь 5 мм
Количество контуров1
Камера сгоранияоткрытая
Диаметр дымохода, мм150
Размеры, мм966x536x838
Масса, кг130
Родина бренда / ПроизводствоГермания / Германия
Цена, руб.77 800

Посмотреть видеообзор Buderus Logano S131-22 H:

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Подробная инструкция по монтажу

Твердотопливные агрегаты отличаются высокой инерционностью (исключение составляют пеллетные модели) и склонностью к образованию в топливнике конденсата. Длительная безаварийная работа оборудования возможна при условии качественно выполненного монтажа.

Мастера придерживаются следующей последовательности действий:

  1. Подготовка помещения (устройство вентиляции, освещения), площадки из негорючего материала.
  2. Инсталляция котла согласно проекту с выравниванием корпуса по вертикали, выдержкой соосности патрубка дымохода.
  3. Устройство теплоизолированной системы отвода продуктов сгорания высотой от 5 м при допустимом количестве поворотов менее 3.
  4. Подключение к отопительному контуру (обвязка).
  5. Пробный пуск.

Принцип работы нагревателя на дровах

Котел на дровах немного напоминает печку-буржуйку с водяным контуром. Теплоноситель нагревается в результате сгорания порции дров в топке. После этого он подается в отопительную систему. Хоть расход топлива большой эффективность котла невысокая, потому что энергоресурсы сжигаются не полностью.

Сегодня в продаже есть агрегаты длительного горения, которые обеспечивают полное сжигание топлива, имеют более сложную конструкцию.

Оборудование работает по следующему принципу:

  1. В агрегат загружают порцию дров. При этом начальный этап сгорания осуществляется в специальной камере с ограниченным поступлением воздуха. Здесь топливо не горит, а тлеет, поэтому интенсивность горения можно регулировать. В результате выделяющегося тепла нагревается вода в теплообменнике.
  2. Во время тления дровяного топлива выделяются продукты горения, которые подаются во второй отсек, являющийся камерой сгорания и зольником одновременно. Здесь продукты горения окончательно догорают при взаимодействии с кислородом, поскольку подача воздуха не ограничивается. Из-за высокой температуры горения газовоздушной смеси вода в теплообменнике быстро нагревается.

Поскольку температура сгорания достаточно высокая, дым очищается в камере сжигания от золы и горючих образований. Благодаря этому котлы нового поколения считаются безопасными для экологии.

Преимущества и недостатки дровяных котлов

Котел отопления на дровах отличается простотой эксплуатации и подключения. Приемлемая цена и доступность топлива также считаются достоинствами дровяных отопительных приборов. В топке можно сжигать не только дрова, но и древесные отходы. При условии правильной эксплуатации и соблюдении правил монтажа агрегат прослужит очень долго.

Недостатком дровяных отопительных приборов является низкий уровень автоматизации. Однако котлы длительного горения позволяют оптимизировать процесс работы. Еще одним способом решения этой проблемы могут стать комбинированные котлы, которые работают на твердом топливе, а также газе, электричестве либо дизтопливе.

Особенности приборов

Длительное горение обеспечивается объёмным резервуаром для размещения дров, а также методом двухэтапного сжигания топлива.

Принцип действия прибора:

  1. В топку загружают дрова или другое твёрдое горючее. Резервуар заполняют полностью, оставляя небольшое пространство с мелкой щепой и ветками только у самого окна для облегчения розжига.
  2. С использованием бумаги или лучины поджигают закладку. На этом этапе в камеру поступает достаточно воздуха для начала интенсивного горения.
  3. Когда горючее занимается, поступление воздуха в резервуар снижается до минимума. Такой приём приводит к переходу от горения к тлению материала.
  4. Во время термического разложения дерево выделяет большое количество газов с повышенным потенциалом энергии (процесс пиролиза).
  5. В стандартных печах пиролизные газы устремляются в дымоход, а в устройствах длительного горения они переходят в отсек дожига. Там под влиянием кислорода и высокого нагрева они воспламеняются, полностью выгорая. Этот процесс сопровождается выделением большого количества тепла.

В процессе работы котла твёрдое горючее перерабатывается в мелкую золу, а газ догорает в резервуаре дожига, что позволяет максимально уменьшить вредные выбросы и отходы.

Советы по выбору

Перед выбором котла нужно подсчитать нужную мощность, основываясь на площади помещения, наличии изоляции, высоте и толщине стен. От этих параметров также зависит подбор продолжительности прогорания одной закладки.

В большинстве устройств используются следующие виды горючего:

  • брикеты;
  • уголь;
  • пеллеты;
  • торф;
  • древесина;
  • горючий сланец.

С типом топлива также следует определиться заранее, отдавая предпочтение более доступному варианту.

Важен и материал, из которого изготовлен теплообменник. Чугунные изделия имеют секционное строение и отличаются высоким качеством, но слабо защищены от тепловых ударов. Стальные модели выпускаются в виде моноблоков. Они лучше переносят тепловые удары, но сложны в транспортировке и ремонте.

Экономичность эксплуатации агрегата определяется совокупностью затрат на сервисное обслуживание, пригодностью к ремонту и показателем КПД.

Выбирая прибор для обогрева, следует правильно сопоставить его функциональность и размеры помещения, чтобы не переплачивать за излишнюю мощность. Лучше отдавать предпочтение моделям от проверенных производителей, использующим доступное топливо.

Как выбрать твердотопливный прибор отопления?

При выборе твердотопливного агрегата по типу используемого топлива рекомендуется учитывать доступность в регионе энергоресурсов каждого типа. Самым доступным видом топлива считаются дрова. Если нужно обеспечить бесперебойную работу агрегата без вмешательства человека на протяжении длительного времени, то стоит предпочесть пеллетные котлы.

Не менее важным критерием выбора является мощность отопительного агрегата. При выборе по этому параметру придерживаются правила, что на каждые 10 квадратов отапливаемой площади потребность в тепловой энергии составляет 100 Вт. Однако это правило справедливо, если высота помещения не превышает 3-х метров. В любом случае при расчете требуемой тепловой мощности нужно учитывать климатические особенности региона, количество оконных и дверных проемов, материал ограждающих конструкций и качество их утепления.

Преимущества и недостатки твердотопливных котлов

К плюсам относят:

  1. Доступность топлива. Древесина, уголь, брикетированное топливо остаются самым доступным видом источников энергии. Цена на сырье также доступна, к тому же можно совмещать различные виды, например, дрова и уголь, повышая уровень тепловой отдачи от закладки.
  2. Невысокая стоимость оборудования. К примеру, качественный котел на твердом топливе мощностью в 24 кВт стоит порядка 750$ (52000 рублей), а газовый обойдется в 1200$ (98000 рублей).
  3. Энергонезависимость. Свойство становится важным для жителей загородных поселков, где часто бывают перебои с подачей электрического тока. Котел на дровах будет работать без подключения к электросети и позволит не только обогреть дом, но и приготовить пищу, подогреть воду.
  4. Длительный срок использования. При соблюдении условий эксплуатации, чистке и профилактике котлы служат более 30 лет.

Минусы:

  • необходимость постоянной загрузки топлива;
  • регулярная чистка камеры сгорания от сажи, зольника от шлака;
  • невысокая эффективность источника энергии, в сравнении с газом, дизелем;
  • обязательность обустройства дымоходного канала;
  • инерционность горения – быстро прервать процесс горения не получится.

Хозяевам следует позаботиться о достаточном запасе сырья, а значит, придется оборудовать отдельное помещение для складирования угля, дров.

Плюсы и минусы дровяных котлов для длительного горения топлива

Преимущества:

  • отсутствие необходимости в частой заправке топлива — в зависимости от выбранной модели подбрасывать дрова в топочную камеру нужно от одного раза в каждые 3-4 часа и вплоть до 12 часов;
  • возможность применения различных типов топлива и их комбинирования;
  • работа котла в большинстве случаев автономная и не требует подключения к другим коммуникациям;
  • относительная дешевизна топлива.

Твердотопливный котел в частном доме

Недостатки:

  • стоимость выше, чем классических котлов;
  • из-за малой теплотворной способности дров КПД от 70 до 89%;
  • отсутствует механизм регулирования температурного режима.

Также важным недостатком является невозможность работы отопительного оборудования без вмешательства человека

Принципы работы котлов длительного горения

Принцип работы обычной печи на твердом топливе известен, наверное, каждому. В топочную камеру закладываются дрова (уголь, брикеты), а из расположенной ниже поддувальной камеры идет поток воздуха, содержащий кислород, необходимый для процесса горения. Интенсивность горения ограничивается только лишь объемом поступающего воздуха и площадью внешней поверхности топливной закладки.

При обычном сжигании дров не используется в полном объеме заложенный в них энергетический потенциал

По сути, это обычный костер, только заключенный в каменные или металлические стены, и требующий постоянного пополнения запаса топлива. При этом продукты сгорания практически напрямую отводятся в дымоходную систему, лабиринты и повороты которой только лишь улучшают теплоотдачу на элементы конструкции и, в определенной стене приводят к повышению КПД, но никак не могут повысить общую энергетическую отдачу от конкретного вида топлива. Процесс термического разложения древесины проходит очень интенсивно, скоротечно, оставляя достаточно много отходов и выбрасывая в атмосферу неиспользованные возможности.

А эти возможности заключаются в особых свойствах древесины, которые обусловлены ее биохимическим составом. В процессе нагрева этот материал не просто окисляется до состояния угля с выделением обычного углекислого (СО2) и угарного газа (СО). Высокотемпературное воздействие всегда приводит к синтезу летучих углеводородных соединений со сложной химической формулой, а они  сами по себе являются отличным газообразным топливом, которое в обычных печах попросту выбрасывается в атмосферу.

Горение дров с ограниченным поступлением кислорода приводит к образованию пиролизных газов, являющихся отличным топливом

Процесс термического разложения древесины называют пиролизом, соответственно, выделяемые при этом горячие газообразные составляющие – пиролизным газом. Характерно, что температура его сгорания, а значит – и теплоотдача, несопоставимо выше, чем получаемые при обычном горении дерева. При этом процессы окисления древесины настолько глубокие, что после них практически не остаётся отходов в виде золы, а в атмосферу после сгорания газообразной составляющей выбрасываются в основном водяной пар и углекислый газ.

Значит, с точки зрения технологии наиболее рационального использования древесного топлива целесообразно минимизировать процесс открытого горения, добиться максимального выделения пиролизного газа, который и будет при сжигании, по сути, являться основным источником тепловой энергии. Именно эти принципы заложены в конструкцию котлов длительного горения.

Наиболее востребованные агрегаты для частных владений

Разные модели дровяных котлов отличаются между собой:

  1. размерами камер сгорания;
  2. типом конструкции;
  3. материалом изготовления.

Теплообменник зачастую изготавливается из стали либо из чугуна. При этом чугунный прослужит дольше, чем стальной, долго остывает, но может разрушиться при резких температурных перепадах. Сталь термоустойчива, но может подвергаться коррозии и прослужит в среднем порядка 10–15 лет.

Для дачного отопления чаще всего устанавливаются простые одноконтурные модели, для домов с круглогодичным проживанием рационально поставить двухконтурный котел. В последнем случае один контур будет осуществлять обогрев, в то время как второй — обеспечит горячее водоснабжение.

Схема: устройство пиролизного котла

Каждый отдельно взятый агрегат имеет свои особые технические характеристики, усредненные данные:

  • мощность порядка 100 кВт;
  • температура теплоносителя на выходе 80 град., на обрате — минимум 50 град.;
  • рабочее давление в среднем 1 атм.;
  • масса котла до 400 кг;
  • продолжительность работы на одной загрузке топлива 10−12 часов.

Работа пиролизного котла

Внимание! Покупая отопительный котел, работающий на дровах, нужно принимать во внимание, что большинство агрегатов изначально были разработаны для сжигания бурого или каменного угля. В их технических паспортах указана мощность и время горения одной закладки из расчета работы на угле

Поэтому нужно отдельно рассчитать мощность и время сгорания топлива, если генератор теплоты будет работать на дровах.

Наиболее востребованные агрегаты для частных владений

Разные модели дровяных котлов отличаются между собой:

  1. размерами камер сгорания;
  2. типом конструкции;
  3. материалом изготовления.

Теплообменник зачастую изготавливается из стали либо из чугуна. При этом чугунный прослужит дольше, чем стальной, долго остывает, но может разрушиться при резких температурных перепадах. Сталь термоустойчива, но может подвергаться коррозии и прослужит в среднем порядка 10–15 лет.

Для дачного отопления чаще всего устанавливаются простые одноконтурные модели, для домов с круглогодичным проживанием рационально поставить двухконтурный котел. В последнем случае один контур будет осуществлять обогрев, в то время как второй — обеспечит горячее водоснабжение.

Схема: устройство пиролизного котла

Каждый отдельно взятый агрегат имеет свои особые технические характеристики, усредненные данные:

  • мощность порядка 100 кВт;
  • температура теплоносителя на выходе 80 град., на обрате — минимум 50 град.;
  • рабочее давление в среднем 1 атм.;
  • масса котла до 400 кг;
  • продолжительность работы на одной загрузке топлива 10−12 часов.

Работа пиролизного котлаВнимание! Покупая отопительный котел, работающий на дровах, нужно принимать во внимание, что большинство агрегатов изначально были разработаны для сжигания бурого или каменного угля. В их технических паспортах указана мощность и время горения одной закладки из расчета работы на угле

Поэтому нужно отдельно рассчитать мощность и время сгорания топлива, если генератор теплоты будет работать на дровах.

Лучшие модели котлов отопления длительного горения на твёрдом топливе

В следующей таблице приведены наиболее популярные модели твердотопливных котлов отопления длительного горения, работающих в том числе и на дровах, по мнению нашей редакции, и подтверждённые отзывами реальных пользователей.

МодельВид котла или топливаМесто в рейтинге, по мнению редакции сайта Tehno.guru

«BuderusLogano G221-40»

шахтные3/9,7

«Candle S-18kW»

2/9,8

«STROPUVA S 40»

1/9,9

«Гейзер ПК-10»

пиролизные3/9,6

«ViessmannVitoligno 100 VL1A025 30 кВт»

2/9,7

«Буржуй К ТА 20»

1/9,8

«ViadrusHercules U22D-4»

работающие на дровах3/9,5

«Stropuva S10»

2/9,7

«BuderusLogano S111 20»

1/9,9

Принцип работы

Принцип работы твердотопливного отопителя заключается в получении тепловой энергии при сгорании любого твёрдого органического топлива при высокой температуре (200—850 °C и выше).

Горячие топочные газы отдают тепло теплообменнику. В роли него выступают внутренние стены топки, за которыми находится водяная рубашка.

Устройство нагревает воду, которая циркулирует по трубам и радиаторам. Жидкость идёт по замкнутому контуру и возвращается в котёл.

Приборы длительного горения предназначены не только для нагрева воды в системе отопления. По количеству отопительных систем их делят на одноконтурные и двухконтурные.

Одноконтурное устройство

Такой прибор предназначен только для отопления дома. Жидкость разогревается от тепла горящего топлива и раскалённых печных газов. Оптимальная температура нагрева устройства — 60—85 °C.

Горячая жидкость естественным потоком либо принудительно (с помощью насоса) поступает в трубы системы отопления дома. Теплоноситель циркулирует по замкнутому контуру, состоящему из водопроводных труб и радиаторов, расположенных в комнатах. Вода отдаёт тепло, охлаждается и снова поступает в котёл. Циркуляция продолжается, пока в топке происходит процесс горения топлива.

Справка. В некоторых моделях в водяную рубашку главного контура встраивают змеевик аварийного охлаждения. По нему циркулирует холодная вода, которая препятствует закипанию теплоносителя в водяной рубашке.

Двухконтурный прибор

Устройство предназначено не только для отопления, но и для нагрева воды для бытовых нужд.

Схема такого котла идентична схеме одноконтурного агрегата, но существует ряд отличий, касающихся второго нагревательного контура.

Нагревательная часть второго контура (контура ГВС) представляет собой систему труб в форме змеевика, встроенных в водяную рубашку.

Жидкость в змеевике нагревается косвенно (происходит отбор тепла из водяной рубашки первого контура).

Горячая вода из второго контура поступает в душевую и на кухню. Для подачи холодной — устанавливают смесители.

Второй контур хорошо нагревает бытовую воду только в случае активного горения топлива. Когда температура жидкости в рубашке падает ниже 60 °C, бытовая вода будет чуть тёплой. Контур ГВС имеет малую производительность (до 8—12 литров в минуту).

Проблему нагрева бытовой жидкости решает электробойлер. В отопительный период вода в бойлере нагревается от труб отопления, летом и в межсезонье — от электрического ТЭНа.

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

  • Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
  • Стальной лист по толщине более 4 мм
  • Болгарка
  • Аппарат для сварки
  • Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

  1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
  2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы

В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см

Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола

Также в нижней части котла надежно приваривается дно
Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)

Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

  • Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
  • Соединяться участки дымохода должны в направлении, противоположном движению газа
  • Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

  1. Снять крышку и удалить регулятор с бака
  2. Заложить плотно топливо
  3. Разбрызгать поверху горючую жидкость
  4. Установить регулятор, накрыть крышкой и открыть заслонку
  5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
