Модели твердотопливных котлов КЧМ-5 — технические характеристики

О производителе

КЧМ — самая старая марка отечественного оборудования

Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».

Особенности котлов

Фото котла КЧМ

Котел КЧМ — это устройство производства Кировского завода, который специализируется на чугунном литье более 250 лет.

Ассортимент производителя включает:

• Твердотопливные котлы;
• Газовые отопительные системы;
• Жидкотопливные устройства;
• Камины;
• Печи;
• Различная продукция на основе чугуна.

Но поскольку нас интересуют именно котлы, попробуем разобраться в их ключевых особенностях.

1. Твердотопливные модели котлов от КЧМ относятся к категории универсальных, поскольку могут функционировать на различных видах топлива.
2. Агрегаты КЧМ, работающие на твердом топливе, способны «питаться» торфом, опилками, углем, традиционными дровами.
3. Путем внесения небольших изменений в конструкцию, твердотопливный котел может перейти на работу с сжиженным газом, дизельным топливом, специальными жидкотопливными печными составами.
4. КЧМ великолепно адаптировались под особенности российского климата и условия населенных пунктов. Не везде проведен магистральный газ, а во многих городах и деревнях возникают постоянные проблемы с электричеством. В этой ситуации твердотопливный универсальный котел фирмы КЧМ становится объективно лучшим решением проблемы.
5. КЧМ неприхотливы в плане качества сжигаемого топлива. Потому для его работы можно закупить дешевые варианты горючего.
6. Для обеспечения эффективного сжигания низкосортного топлива предусмотрено наличие вентилятора. Он позволяет принудительно подавать воздух, тем самым поддерживать температуру и сжигать горючее. Регулятор тяги активно в этом помогает.
7. Показатели коэффициента полезного действия достаточно солидные, хотя могут уступать более усовершенствованным импортным аналогам. При этом разница в стоимости существенная. Переплачивать чуть ли не в два раза за несколько процентов КПД не всегда разумно.
8. Кировский завод является настоящим виртуозом в работе с чугуном. Многолетний опыт и наличие высокоэффективного оборудования позволяет осуществлять сборку котлов с применением отменного чугуна. Сам по себе материал надежный и долговечный, а в сочетании с грамотным подходом к его литью на выходе получается завидное котельное оборудование.
9. Единственное, чего следует опасаться при эксплуатации чугунного агрегата — резких температурных перепадов. Из-за них чугун может потрескаться. Соблюдая элементарные правила эксплуатации, Устройство прослужит вам долгие годы.

Автоматика для КЧМ-5 Комби

Электронезависимая газовая автоматика САБК для котлов КЧМ-5 Комби  Автоматика САБК 8-50 Т (8-50 кВт) и САБК 8-110 М (8-100 кВт) – это универсальные малогабаритные устройства, работающие в автоматическом режиме по заданной температуре теплоносителя в системе отопления. Отличительной особенностью САБК является возможность работать без электричества на энергии давления газа, что является большим плюсом в российских условиях эксплуатации. САБК функционально соответствует зарубежным аналогам и устанавливается на комбинированные котлы (твёрдое топливо/газ) типа КЧМ – 5 “Комби” и газовые КЧМ -7 “Гном”, “Минитерм”, а также на ряд других котлов. Имеются несколько степеней защиты: при погасании пламени на запальной горелке; при перегреве теплоносителя (данная опция доступна при наличии датчика предельной температуры, который отсутствует в базовой комплектации). Термосильфонный преобразователь температуры с капиллярной трубкой позволяет устанавливать автоматику САБК в удобном для пользователя месте, не ухудшая внешнего вида газоиспользующей установки. Возможность установки автоматики на газовом коллекторе и наличие встроенного регулятора давления позволяет выполнять более точную настройку газогорелочного устройства (ГГУ), а так же обеспечивает оптимальный тепловой режим работы котла при повышении входного давления газа. Наличие в автоматике встроенного регулятора давления, при работе на повышенном давлении, экономит до 30% природного газа. САБК обеспечивает безопасную работу котла и выполняет следующие основные функции: розжиг основной горелки ГГУ; автоматическое  поддержание заданной температуры теплоносителя на выходе из котла; поддержание заданного давление газа в коллекторе основной горелки ГГУ при повышении давления газа на входе от 1300 Па до 3000 Па (кратковременно до 5000 Па); автоматическую блокировку подачи газа на основную горелку при неработающем запальнике; автоматическую блокировку подачи газа на основную горелку при отсутствии обратной тяги. Автоматика имеет в наличии два последовательно расположенных пневматических клапанов класса “C”: первый клапан – клапан безопасности; второй клапан – клапан РТВ (регулятор температуры воды теплоносителя). При работе на котле достигаются: автоматическое поддержание стабильной работы газогорелочного устройства независимо от давления газа на входе в газоиспользующую установку; повышается надёжность работы котла за счёт отсутствия перегрева элементов конструкции; простота техобслуживания достигается из-за отсутствия сажеобразования в конвективной части газоиспользующей установки и в дымовой трубе. При замене датчика температуры автоматика может работать в составе конвектора (до 30 °С) и в составе банных печей, саун (120 °С). Цена: от 4500,00 руб

Тягорегулятор Honeywell для котлов КЧМ-5 Комби Термомеханический регулятор мощности “Honeywell” установливается на выходе из корпуса котла КЧМ-5 “Комби”. Он считывает температуру воды в системе отопления и по необходимости регулирует подачу первичного воздуха для горения под колосниковую решётку котла, открывая или прикрывая заслонку на дверце поддувала. Положением дверцы регулируется интенсивность горения и, тем самым, мощность котла. ТРМ соединён с регулировочной дверцей цепочкой. Цепочка присоединена к дверце поддувала так, чтобы можно было регулировать её натяжение. Цепочка должна проходить прямо и не иметь на своём пути препятствий. Цена: от 2150,00 руб

Электроуправляемая газовая автоматика КАРЭ-50 для котлов КЧМ редназначена для установки на отопительных водогрейных котлах и других видах отопительного оборудования, работающих на природном газе низкого давления с тепловой мощностью газогорелочных устройств до 100 кВт. Обеспечивает безопасную работу отопительного оборудования, автоматическое поддержание заданной температуры. Цена: от 6500,00 руб

Цены и некоторые характеристики

Тип котла	Мощность	ГабаритыВысота* Ширина*Глубина (+дымоход)	Масса, кг
КЧМ -5 К 21-03(17) (3 секции) — 133.000 рублей / 156.000 рублей	21/27 кВт	1150 х 500 х 350(+153)	244
КЧМ -5 К 30-03(17) (4 секции) — 133.000 рублей / 156.000 рублей	30/38 кВт	1150 х 500 х 470(+153)	310
КЧМ -5 К 40-03(17) (5 секций) — 133.000 рублей / 156.000 рублей	40/50 кВт	1150 х 500 х 590(+153)	376
КЧМ -5 К 50-03(17) (6 секций) — 169.000 рублей / 201.800 рублей	50/61 кВт	1150 х 500 х 710(+205)	442
КЧМ -5 К 60-03(17) (7 секций) — 183.000 рублей / 213.000 рублей	60/73 кВт	1150 х 500 х 830(+205)	508
КЧМ -5 К 70-03(17) (8 секций) — 204.000 рублей / 235.000 рублей	70/84 кВт	1150 х 500 х 950(+205)	574
КЧМ -5 К 80-03(17) (9 секций) — 225.000 рублей / 261.000 рублей	80/96 кВт	1150 х 500 х 1080 (+205)	640

Исполнение 03 — является моделью для работы на твердом топливо. Исполнение 17 представленное в названии является моделью для работым на газовом топливе. Все цены актуальны на момент публикации. Июнь 2021 года.

Устройство оборудования

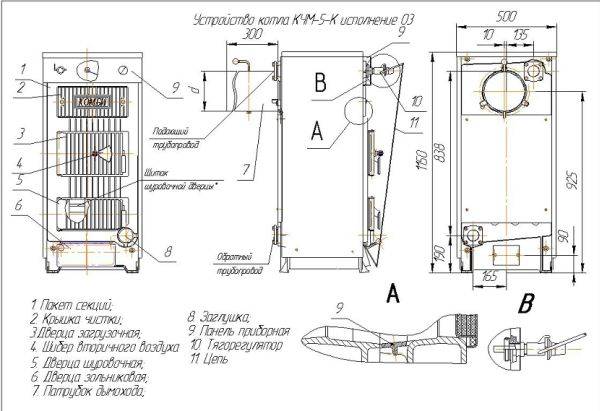

Котел КЧМ-5, как уже отмечалось выше, изготавливается из чугунных секций. К задней секции, в ее верхней части, крепится дымоход. Там же размещен фланец для воды, идущей на отопление. На передней части находятся люк для чистки дымохода, а также несколько дверок (зольниковая, шуровочная, загрузочная). Через них закладывается топливо, очищается зольник.

В качестве теплоизолятора, который защищает корпус от потерь тепла, используется минеральная вата. Этот материал выдерживает высокие температуры и безопасен для человека. Далее идет обшивка из металла. Она окрашена краской. Тяга в котле регулируется вручную за счет рукояток шиберных заслонок.

На корпусе печи установлены специальные приборы, позволяющие осуществлять контроль за работой устройства. Так, в зоне подогрева воды установлен капиллярный термометр. С его помощью измеряется температура теплоносителя.

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
2. Устройство подключается к системе отопления и дымохода.
3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

Порядок монтажа водогрейного котла КЧМ-5 следующий:

1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
2. Устройство подключается к системе отопления и дымохода.
3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Особенности климата нашей страны заставляют с особым вниманием подходить к выбору котла для системы отопления. Тем более что сегодня выбор оборудования достаточно широк, на рынке представлено как импортное, так и отечественное оборудование

Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ

Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ.

Насколько актуальны котлы на твердом топливе? Безусловно, отопительное оборудование на газе или электричестве удобнее и экологичнее. Однако газ проведен не во все районы, а стоимость электроэнергии неуклонно растет, поэтому для некоторых домовладельцев именно твердотопливные агрегаты являются оптимальным выбором.

Тем более что современное оборудование длительного горения намного эффективнее обычных котлов на дровах или угле. И как свидетельствуют отзывы, пользоваться такими котлами намного удобнее.

Устройство котлов КЧМ

Данное оборудование изготавливают из чугуна, который отличается долговечностью и надёжностью, а также этому материалу не страшна коррозия и не прогорает, как сталь, от высоких температур. Слабое место – это резкие изменения температуры, вследствие чего могут образоваться трещины. Конструктивно поверхность нагрева представляет собой пакет секций из чугуна. К последней секции прикрепляется дымоход и там же присоединение котла к системе отопления.

С фронтальной стороны предусмотрен люк ревизии для очистки дымовой трубы и ряд дверок (для загрузки топлива, для очистки зольника и шурования). Для избежания потерь тепла агрегат покрывается теплоизоляцией, как правило, это минеральная вата, которая способна переносить большие температуры и не несёт опасности здоровью человека.

Поверх размещается металлическая рубашка, покрытая краской. Регулировка тяги производится вручную при помощи шиберных заслонок. В корпусе котла предусмотрен ряд приборов для контроля работы. В зоне нагрева, к примеру, вмонтирован термометр для измерения температуры теплоносителя.

Советы по эксплуатации ↑

Примеры условных обозначений

Приборов на твердом топливе:

1. Котел КЧМ-5-21,0-Т ТУ21-469-029-95;
2. Котел КЧМ-5-21,0-Т-ТР ТУ21-469-029-95;
3. Котел КЧМ-5-21.0-Т-ПД ТУ21-469-029-95;

Где 21,0 — его теплопроизводительность, кВт, Т — твердое топливо, ТР- тягорегулятор, ПД – вентилятор (принудительное дутье).

Котлов на газообразном, низкого давления топливе с атмосферными горелками, чаще именуемыми инжекционными:

*с термоманометрической (пневмомеханической) автоматикой:

1. Котел КЧМ-5-27,0 -Гн – Р — РР ТУ 21-469-029-95;
2. Котел КЧМ-5-27,0 -Гн – Р — ЭР ТУ 21-469-029-95;
3. Котел КЧМ-5-27,0 -Гн – К — РР ТУ 21-469-029-95;
4. Котел КЧМ-5-27,0 -Гн – К — ЭР ТУ 21-469-029-95,

с электроуправляемой автоматикой:

1. Котел КЧМ-5-27,0 -Гн – Р- РР –ЭУ ТУ 21-469-029-95;
2. Котел КЧМ-5-27,0 -Гн – Р -ЭР -ЭУ ТУ 21-469-029-95;
3. Котел КЧМ-5-27,0 -Гн – К- РР -ЭУ ТУ 21-469-029-95;
4. Котел КЧМ-5-27,0 -Гн – К- ЭР -ЭУ ТУ 21-469-029-95,

Где 27,0- теплопроизводительность, кВт, Гн- природный газ сниженного давления, Р- уп-рощенный кожух, К- декоративный кожух, РР- ручной тип розжига, ЭР*- устройство пьезо-розжига, ЭУ- электроуправляемая система автоматики.
* — наличие устройства розжига обозначается значком , расположенным около кнопки пуска нагревательного устройства.

1. Котел КЧМ – 5 – 50,0 – Гн – Р ТУ 21 – 469 – 029 – 95;
2. Котел КЧМ – 5-50,0-Гн-К ТУ21-469-029-95;

Где 50,0 – Теплопроизводительность, кВт, Гн – природный газ сниженного давления, Р – упро-щенный кожух, К – декоративный кожух.

Котлов, работающих на жидком топливе:

1. КотелКЧМ-5-27,0-Ж-Р ТУ 21-469-029-95;
2. Котел КЧМ-5-27,0-Ж-К ТУ 21-469-029-95;

Где 27,0 – Теплопроизводительность, кВт, Ж – жидкое топливо, Р – упрощенный кожух, К – декоративный кожух.

Для приблизительного расчета расходов теплоносителя можно пользоваться следующими показателями теплотворной способности следующих видов топлива:

1. дрова сухие — 12-14 МДж/кг,
2. торф — 10-12 МДж/кг,
3. бурый уголь — 12-14 МДж/кг,
4. каменный уголь — 25-27 МДж/кг,
5. антрацит — 30-32 МДж/кг:
6. условное топливо — 29000-29350 МДж/кг.

Монтаж котла

Во время установки описываемого здесь климатического оборудования нужно неукоснительно соблюдать требования, о которых гласит инструкция по монтажу. Это позволит не только увеличить срок службы агрегата, но и обезопасить обслуживающих его людей от травм и других неприятностей.

Итак, во время размещения котла КЧМ в котельной обращайте внимание на следующие нюансы:

1. Расстояние от задней кромки до ближайшей стены помещения должно быть не менее 2,5 метра. Также нужно, чтобы боковые кромки отстояли от стен помещения не менее чем на метр.

К заднему патрубку, через который удаляются продукты сгорания, следует обеспечить свободный доступ: размеры необходимого для этого пространства составляют не менее 40 на 40 см.

Во время установки котла следует четко соблюдать расстояния до стен, предусмотренные инструкцией

Нужно позаботиться и об удобстве загрузки топлива. Чтобы истопнику было удобно двигаться, свободная площадь перед передней частью отопительного устройства не должна быть меньше, чем 1 кв. метр. Это облегчит подкидывание дров и очистку зольника от остатков топлива.

1. Необходимо соблюсти меры противопожарной безопасности. Пол перед установкой на него котла следует застелить негорючим материалом. Кромки защитной прокладки должны выступать за габариты устройства как минимум на 40 см.

Котел лучше ставить на специально подготовленное бетонное основание

Также во избежание пожара возле агрегата запрещено складировать топливо. Основное хранилище целесообразно обустроить отдельно от котельной, а суточный запас следует располагать не ближе чем в полуметре от работающего котла.

1. В качестве теплоносителя для системы отопления желательно использовать отфильтрованную от механических примесей умягченную воду.

Желательно не использовать жесткую, чтобы избежать образования накипи в теплообменнике котла и трубах. Можно заливать в отопительную сеть антифризы, однако перед этим следует прочесть инструкцию по эксплуатации и убедиться, что жидкость не причинит вреда чугунным деталям котла.

Сам порядок подключения следующий:

сначала на постамент или прокладку устанавливается котел, проверяется уровень и закрепляются опоры (нужно добиться полной устойчивости агрегата на подставке, малейшее отклонение от горизонтали может привести к образованию накипи в теплообменнике и сокращению срока службы оборудования);

Схема подключения котла к трубам отопления

• к входному и выходному патрубкам подключаются трубы (желательно делать это через запорную арматуру, так вы сможете перекрыть ток теплоносителя и демонтировать агрегат в случае поломки или для замены);
• к патрубку, отвечающему за удаление продуктов сгорания, подключается вертикальный дымоход (в нижней оконечности трубы желательно закрепить специальную деталь, необходимую для сбора конденсата, который образуется на стенках во время работы котла);
• после окончания монтажа выполняется опрессовка системы (для этого можно использовать специальный пневматический прибор).

https://youtube.com/watch?v=y7GUQZV9j_o

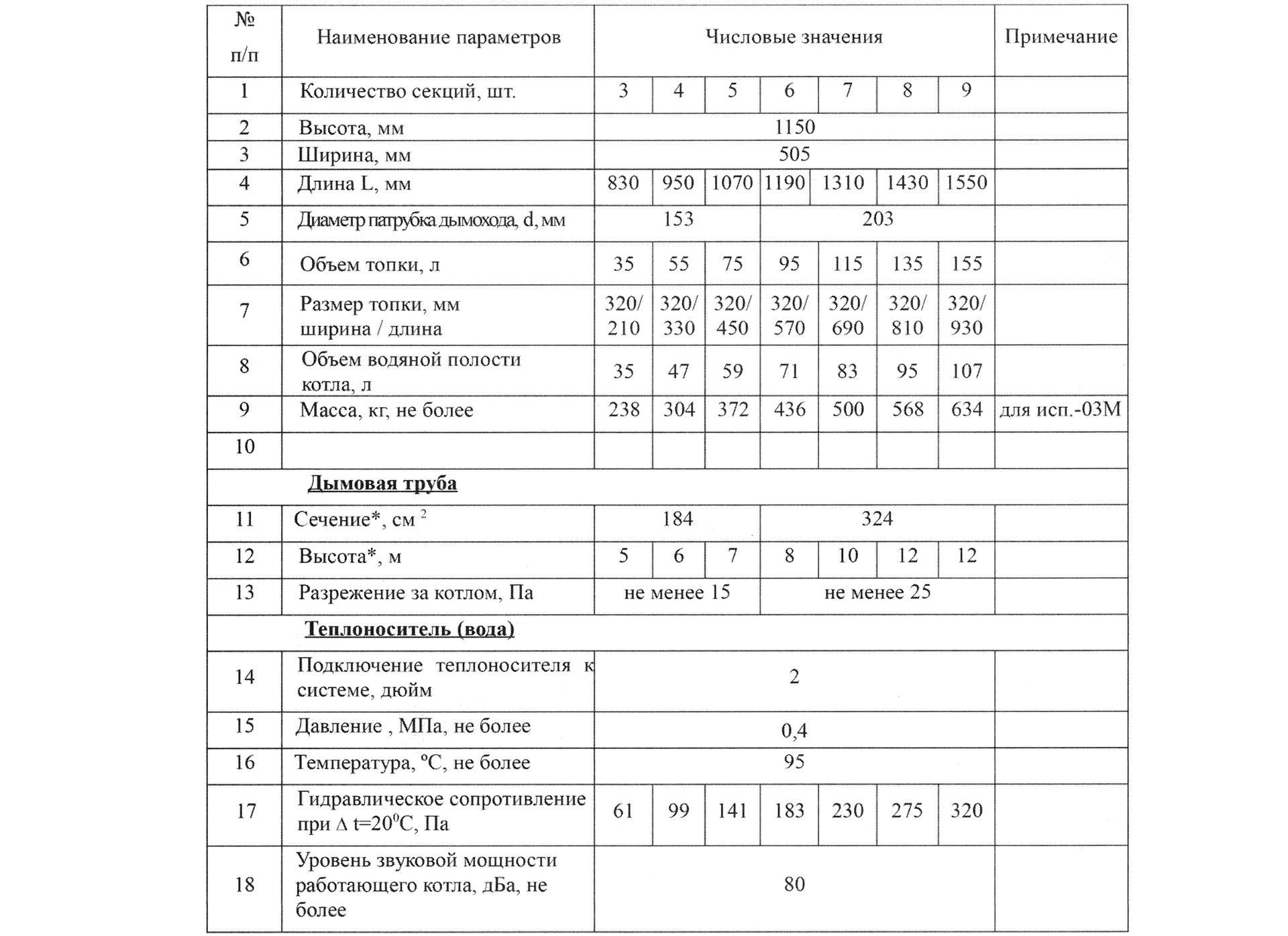

Технические характеристики котла КЧМ-5 “Комби”
