Трехходовой клапан для твердотопливного котла: ремонт и замена на оборудовании Навьен

Виды трехходовых клапанов

По принципу действия трехходовые краны делятся на смесительные и разделительные. Первые смешивают два потока воды или теплоносителя разной температуры. регулируется количество поступающей холодной или горячей жидкости, чтобы получить нужную температуру на выходе.

Разделительный клапан изменяет количество теплоносителя, поступающей из одной магистрали. Он регулирует количество жидкости, увеличивая его в одном направлении и уменьшая в другом. В сущности, разделительный кран работает как смесительный, но в обратном направлении.

Эти типы трехходовых клапанов имеют существенное отличие. В смесительном изменяется температура теплоносителя, а в распределительном – скорость потока.

Смесительный и разделительный трехходовые краны.

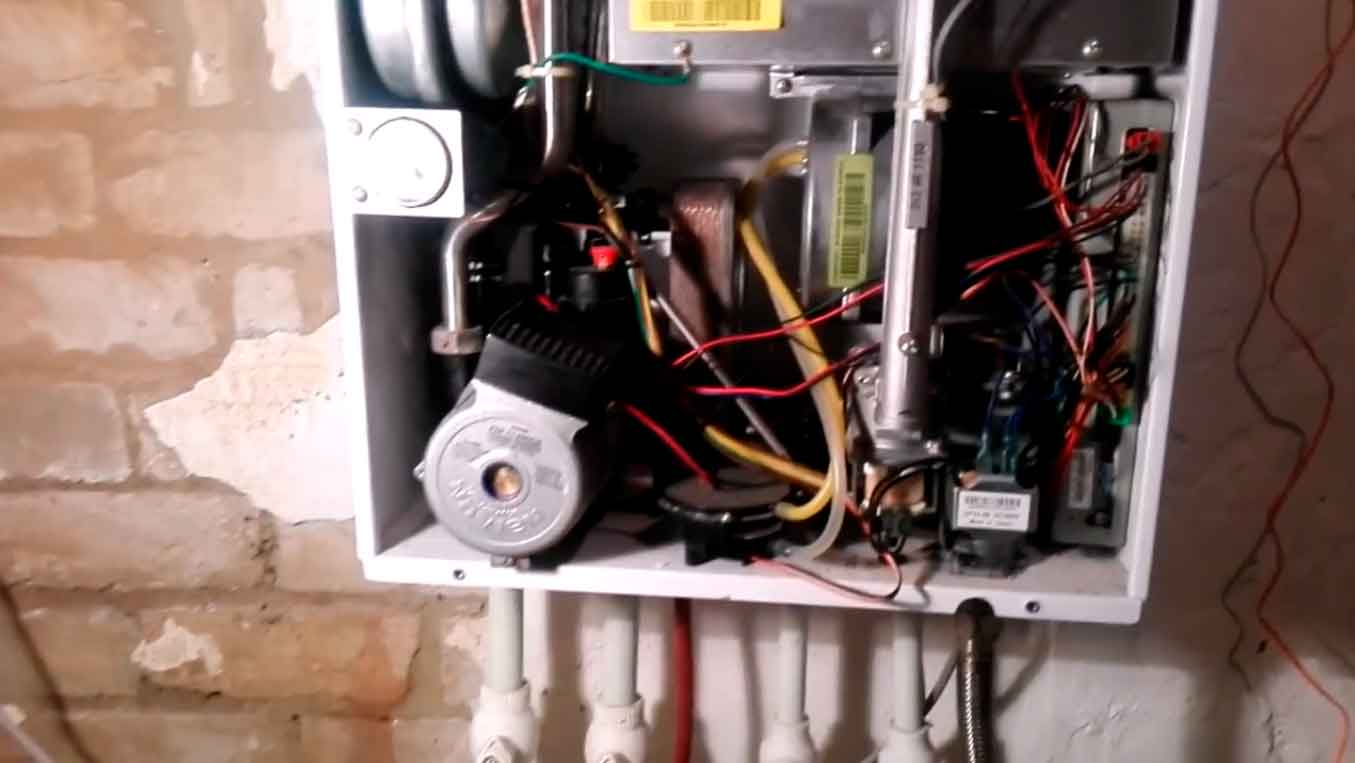

Последовательность действий для снятия трехходового клапана.

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

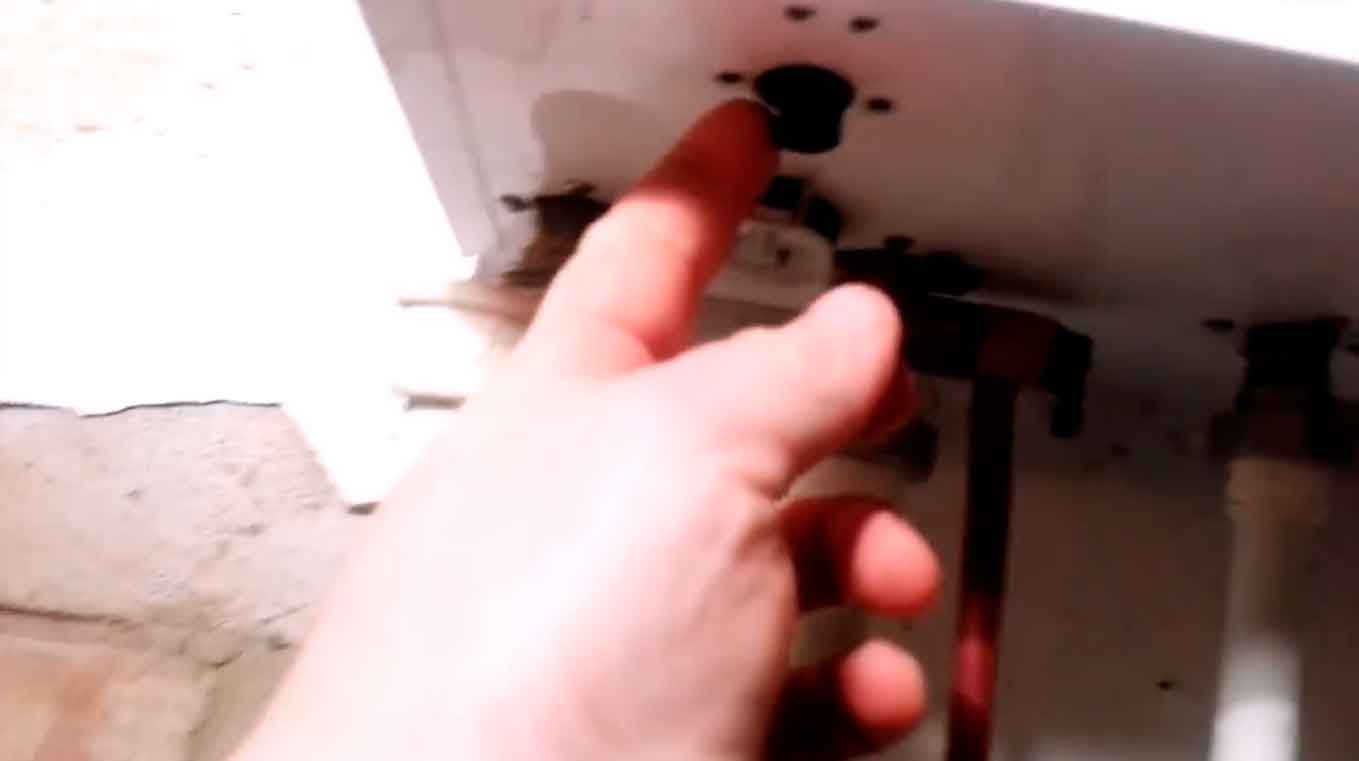

заглушка на нижней панели

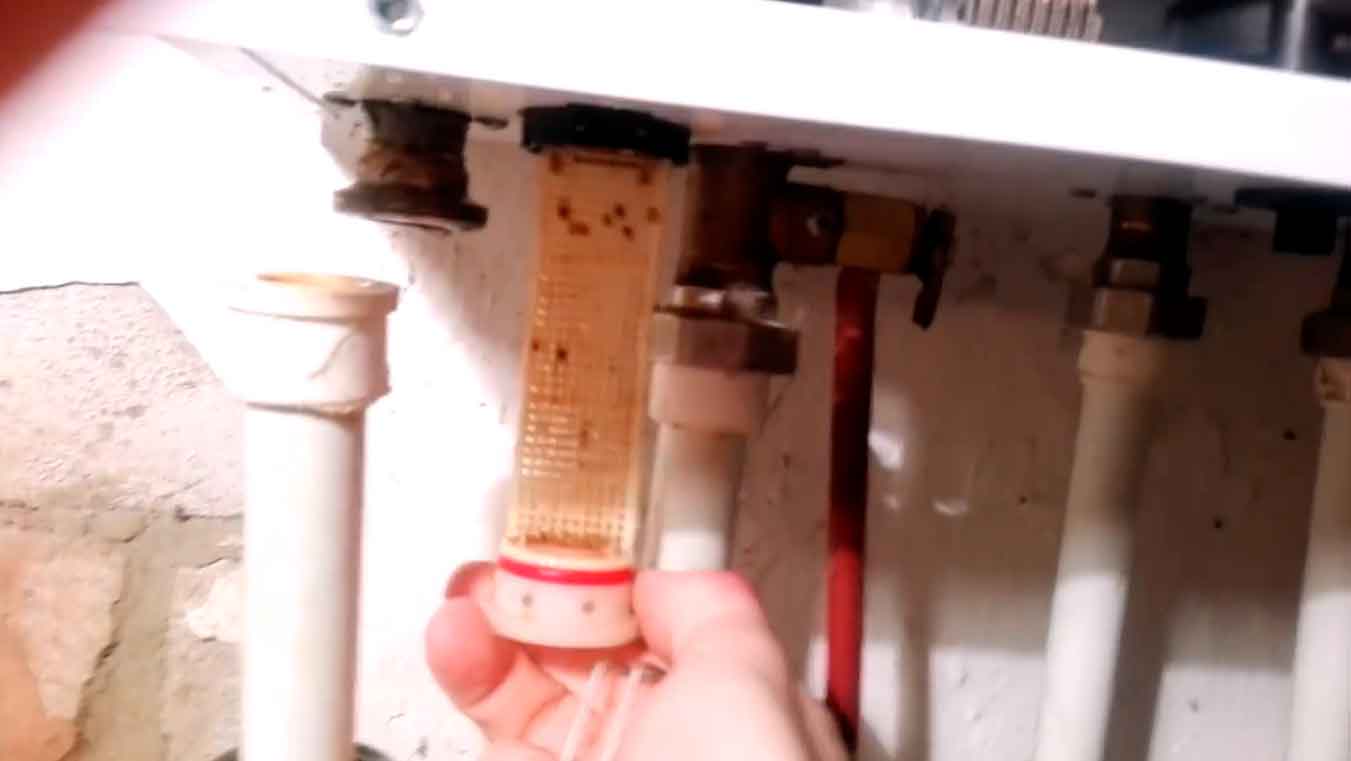

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

Снимаем насос. Сначала отключаем провода.

На нижней части корпуса снаружи откручиваем 4 винтика.

Откручиваем гайку на месте крепления патрубка к насосу.

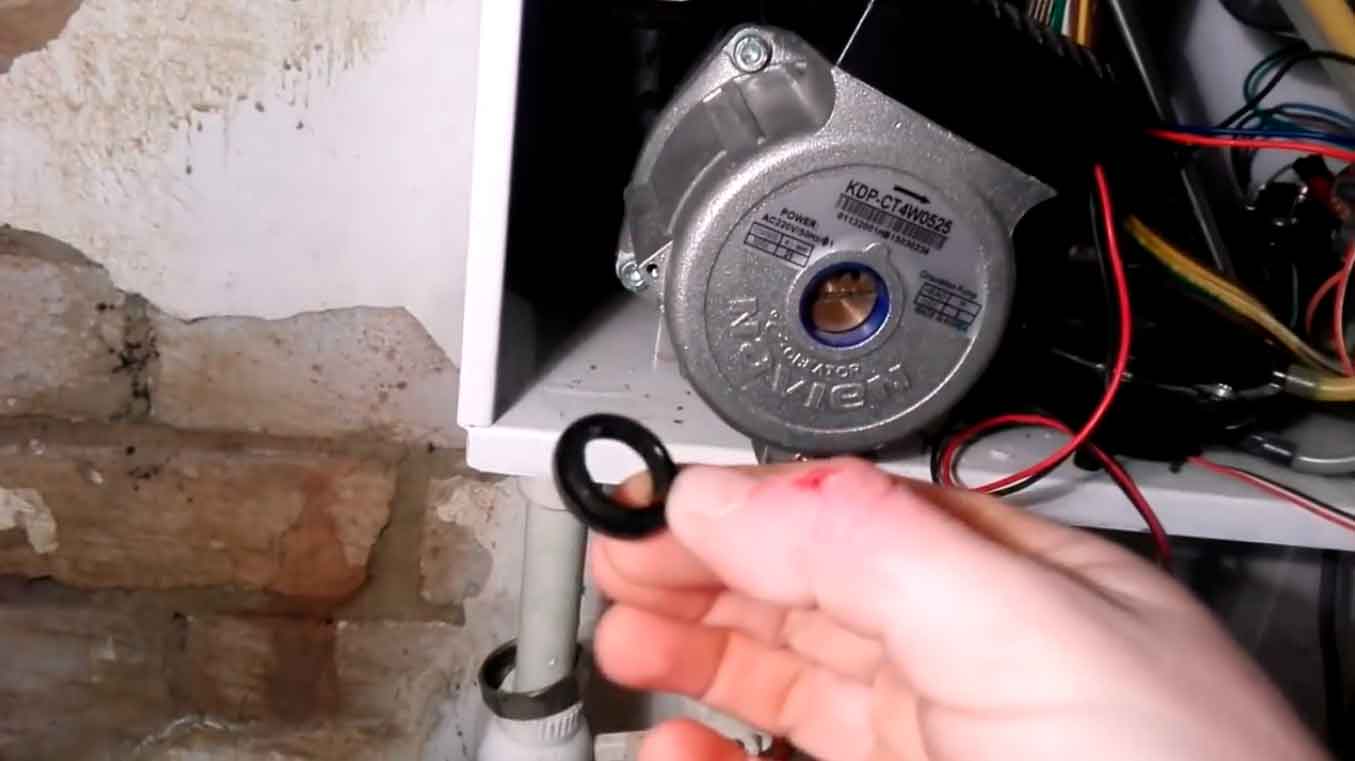

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

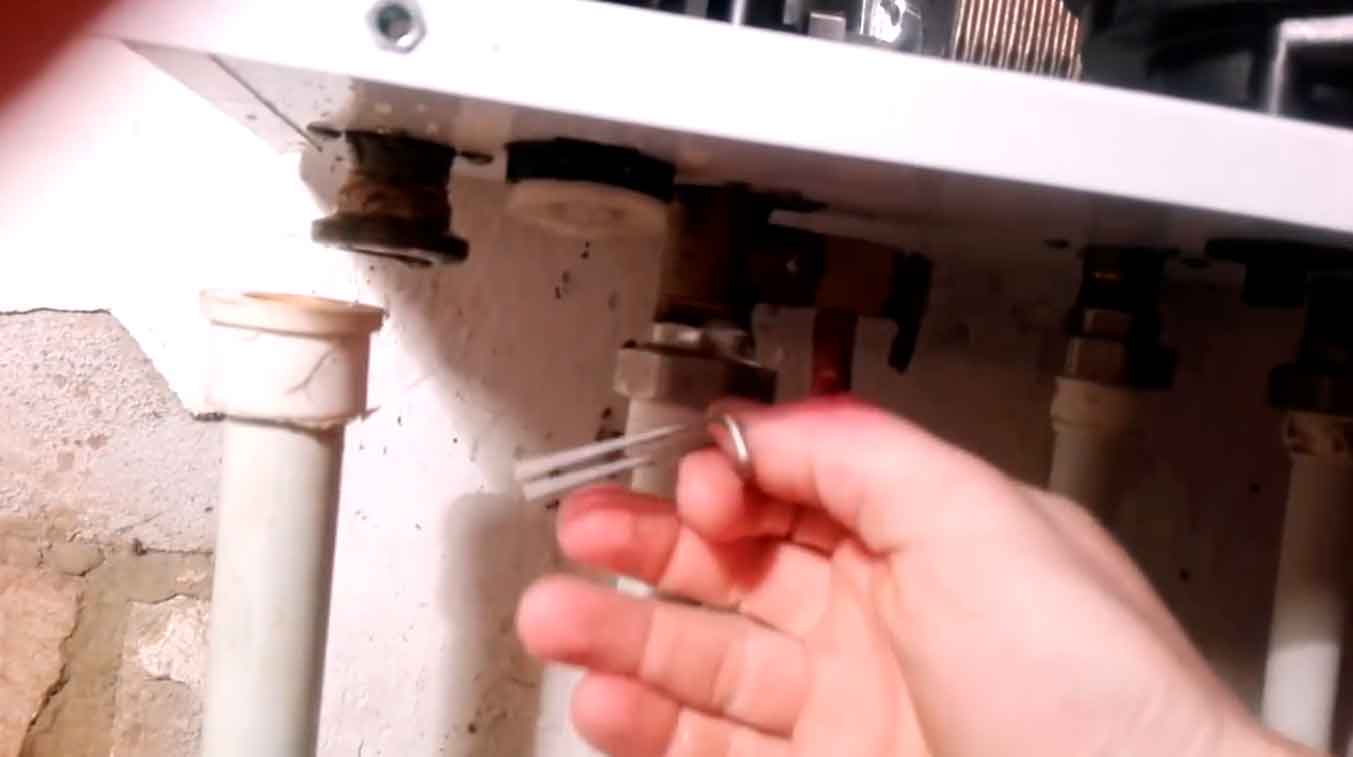

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

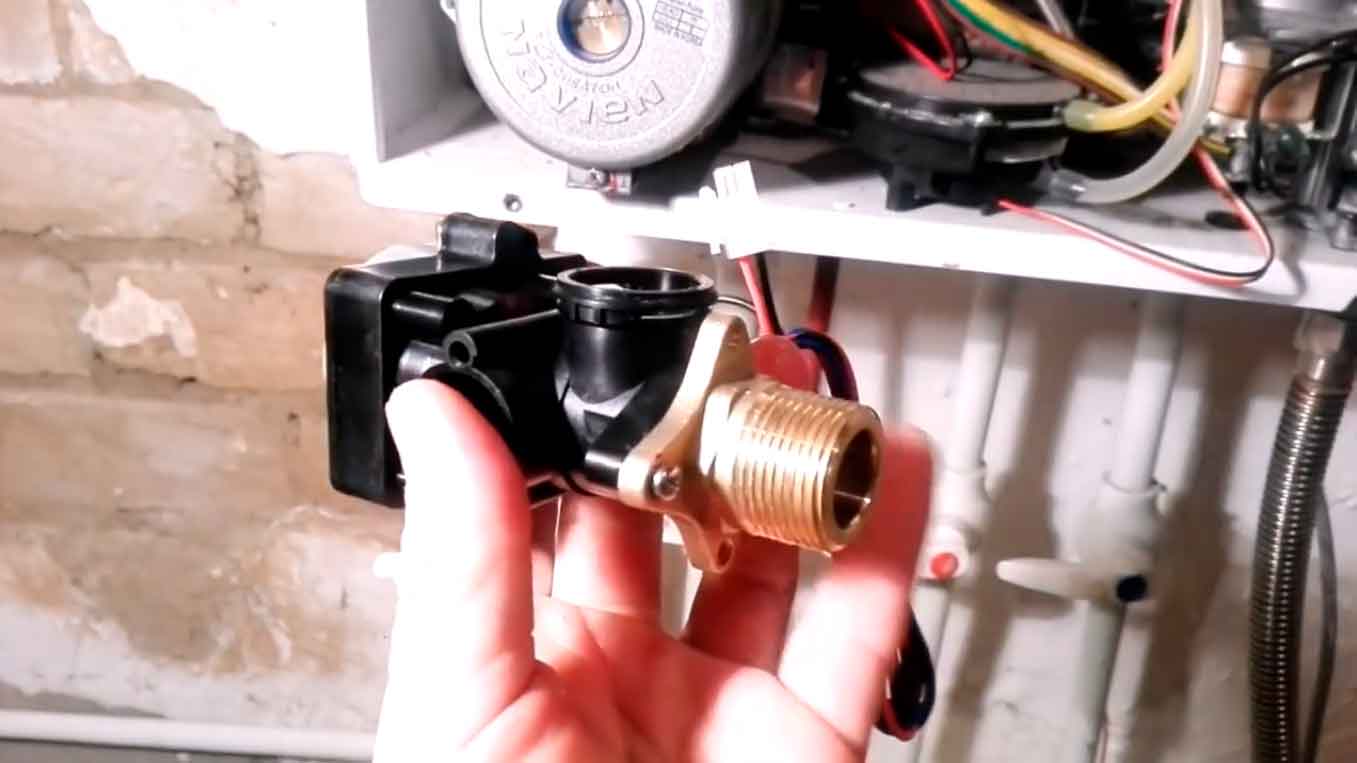

клапан без соска

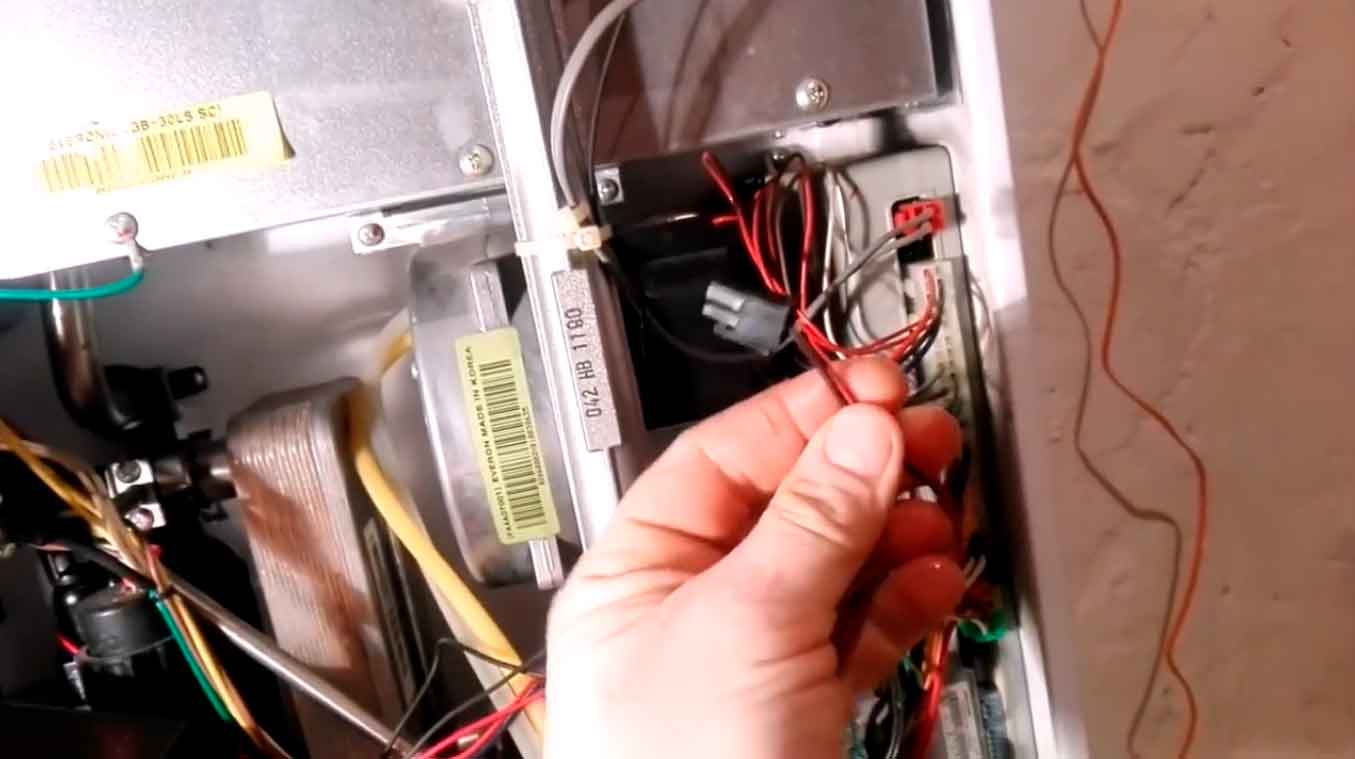

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

Разделительный.
Переключающий.
Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Основные параметры при выборе клапанов

Изделия из латуни имеют повышенный ресурс работы, не трескаются из-за механического воздействия

Трехходовой клапан должен максимально соответствовать особенностям системы, поэтому при выборе следует проверить все параметры: конструктивное устройство, технические характеристики.

В первую очередь необходимо отсечь варианты, которые изготовлены из неподходящего металла. Силуминовые недорогие трехходовые клапаны исключают сразу, поскольку сплав алюминия с кремнием отличается низкой прочностью. Такие термоклапаны трескаются и буквально рассыпаются в процессе работы.
Чугунные 3-ходовые клапаны не подвержены коррозии и достаточно прочны при статических нагрузках, но точечное механическое воздействие или резкий перепад температур могут стать причиной его поломки. Ремонту такие устройства не поддаются.
Стальные устройства недороги и одновременно прочны, но со временем ржавеют. С целью защиты от коррозии изделия покрывают никелем и хромом.
Термоклапаны из нержавейки стоят дороже, металл не подвержен окислению и коррозии, поэтому служить они будут долго.
Латунные и бронзовые трехходовики предпочтительнее, поскольку материал наилучшим образом отвечает требованиям по сроку службы и коррозийности. Латунные изделия нельзя устанавливать в систему, где теплоноситель разогревается до температур, превышающих 200 градусов. Бронзовые устройства встраивают в контур отопления, изготовленный из меди.

Для теплого пола предпочтительно устанавливать клапаны с сервоприводом

Для защиты котла от конденсата достаточно клапана с внутренним термостатом, настроенным на постоянную температуру теплоносителя.
Если система состоит из нескольких ветвей и необходимо управлять нагревом каждой, устанавливают регулятор с термоголовкой и выносным датчиком.
При самостоятельной сборке системы рекомендован к монтажу смесительный клапан. Новичку проще разобраться в схеме его работы, как его поставить, снять.
Седельные разновидности, в отличие от поворотных, более точно позволяют регулировать температуру теплоносителя и напор.
Для теплого пола рекомендованы электрические модели с сервоприводом.
Для ГВС – разделительные клапаны, для отопления – смесительные.

Диаметр резьбы на клапане должен совпадать с диаметром труб отопления

Что касается технических характеристик, необходимо принять во внимание:

способ соединения – бывает резьбовым и фланцевым;
внутренний диаметр труб – должны совпадать с диаметром труб в месте установки;
максимальное рабочее давление;
максимальную температуру теплоносителя на участке монтажа;
усредненный расход воды в час – условную пропускную способность;
динамический диапазон регулирования (30:1, 50:1, 100:1) – указывает на разницу пропускной способности при полностью закрытом затворе и полуоткрытом.

Клапаны с диапазоном 100:1 показывают более широкие возможности регулировки.

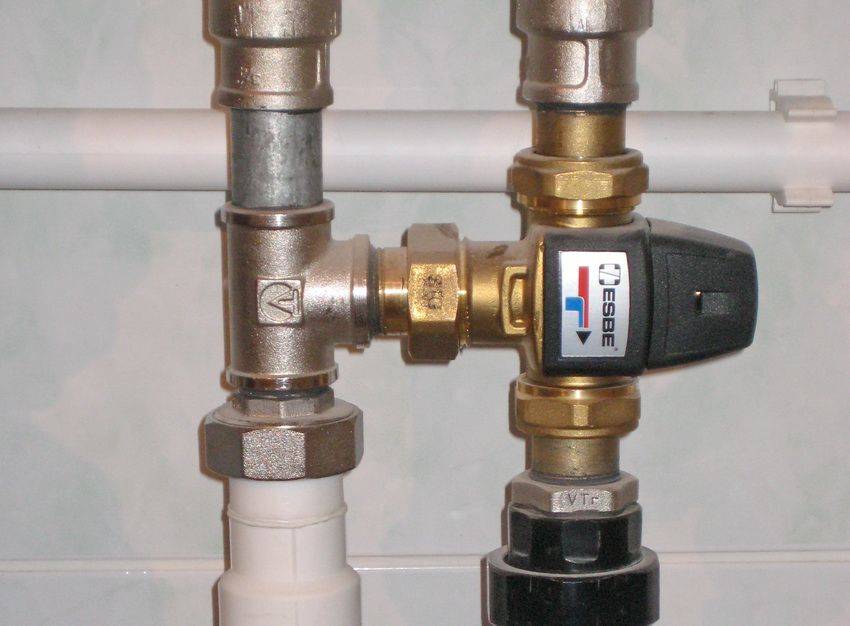

Модели в зависимости от объема теплоносителя, марки ESBE

Данные указаны в паспорте к изделию. Чтобы правильно подобрать клапан по параметрам системы, необходимо также рассчитать расход теплоносителя на линии установки, потому что клапан должен пропускать нужный объем воды при разных положениях штока.

Последний, но не по значению, параметр – производитель. Популярные:

Esbe (Швеция);
Danfoss (Дания);
Honeywell (США);
Herz Armaturen (Австрия);
Caleffi (Италия);
Icma (Италия);
Valtec (Россия).

Устройство и принцип работы трехходового клапана для котла

Трехходовой клапан, регулирующий температуру теплоносителя в твердотопливных котлах

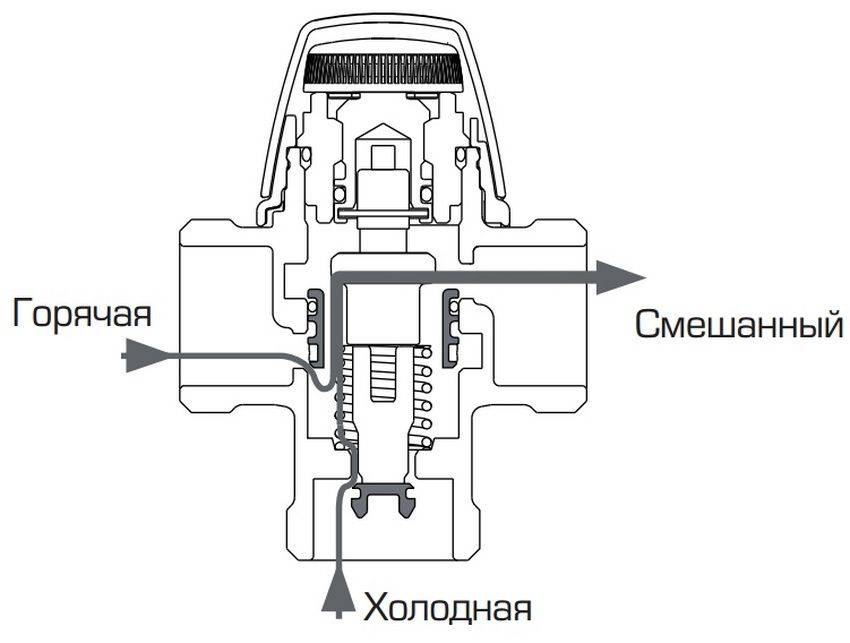

Конструктивное устройство термосмесительного клапана для твердотопливного котла или другого может значительно отличаться в зависимости от назначения элемента и производителя, однако принцип действия остается неизменным. Терморегулятор имеет три выхода: один из них всегда открыт, а другие перекрываются полностью или частично во время работы. По числу выходов клапан называется 3-х ходовым. Он используется для смешивания или разделения потоков жидкости или газа, посредством чего осуществляется регулировка температуры теплоносителя, переключение с одного контура на другой.

По виду он похож на тройник. Внутреннее устройство представлено запорным механизмом и штоком, который обеспечивает его движение – это основные элементы. В некоторых конструкциях предусмотрено два седельных кольца, фиксирующих затвор. Возможно дополнение другими элементами.

Правила установки арматуры

Обычно на корпусе трёхходового клапана производитель стрелками указывает движение протока воды. По этим ориентирам можно определить и вид клапана. Подключение к системе происходит так, как указано стрелками. Место установки должно быть удобным для последующих регулировок или замены в случае неисправности. Для этого подходит и обратка, и подача. Но внимательно читайте инструкцию, так как не все клапаны можно устанавливать на подачу.

Так как большинство клапанов внутри сделаны из керамики, они плохо переносят грязную воду. Поэтому лучше перед клапаном установить фильтр. Если этого не сделать, прибор может засориться. В некоторых случаях достаточно его почистить, но иногда даже это не спасает. Поэтому не стоит экономить на фильтрах.

Электропривод не должен располагаться внизу, да и механические термостатические смесители тоже не советуют так устанавливать, исключительно вертикально. Но я по своему опыту скажу, что в некоторых случаях такое возможно. Да и отзывы некоторых владельцев это подтверждают.

Особенности регулировки

Приобретая продукцию компании Esbe — трехходовой клапан, инструкция по установке и регулировке которого представлена в статье, — вы должны помнить о том, что с помощью данного устройства удается добиться подмешивания остывшей воды из обратки в подачу. Для качественного регулирования самостоятельно в систему устанавливается не только трехходовой, но и четырехходовой клапан, который должен присутствовать в системе отопления. Его располагают непосредственно перед контуром теплого пола. Рукоятка позволяет открывать байпас, при этом циркуляционные насосы и оборудование затягивают остывший теплоноситель из обратки, где она смешивается с горячей водой. Для того чтобы регулировка была произведена максимально эффективно, следует разобраться, что происходит при определенных положениях ручки. Последнюю можно установить в положение перекрытия байпаса, при этом горячий теплоноситель будет поступать в трубу системы отопления теплого пола. Что касается режима, при котором подача перекрывается, вода поступает в бак и курсирует по малому кругу. Третье положение позволяет подпитывать подачу из системы обратки, не перекрывая полноценного цикла прохождения воды по всему контуру.

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитиль.
Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
Все это время запальник будет гореть в дежурном варианте.

Основания для аварийной остановки горелки котла Протерм:

Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Расшифровка кода

В инструкции котла сказано коротко: неисправность вентилятора. Однозначная трактовка – выход из строя – неверна. Ошибка 09 не обязательно вызывается поломкой прибора: его некорректная работа также является причиной аварийной блокировки Навьен.

Панель управления не встроена в корейские котлы. Тестирование агрегата, настройка параметров делается с выносного пульта. На его дисплее высвечиваются и ошибки. Зная, для чего предназначены кнопки, несложно выполнить дальнейшие действия.

Шаг 1

Произвести перезапуск Навьен. Импортное оборудование, в отличие от отечественных котлов, реагирует на проблемы с электропитанием. А у нас их хватает, от перекосов фаз до пониженного напряжения. Электронная схема фиксирует это как неисправность и блокирует работу отопительного агрегата. Если ошибка 09 вызвана этой причиной, после сброса исчезнет.

Выносной пульт управления котлом Навьен со встроенным комнатным датчиком температуры. Нажмите на кнопку “Питание”

Шаг 2

Проверить соединения. К вентилятору котла Навьен подходит два провода. Обрыв, замыкание, ненадежный контакт – и ошибка 09 гарантирована.

Проверьте контакты проводов на вентиляторе Navien

Шаг 3

Измерить напряжение. Норма для котла Навьен – 230/1ф, предельное отклонение 10%.

Шаг 4

Проверить вентилятор. При включении его лопасти должны вращаться со скоростью не менее 400 об/мин. Иначе еще до розжига среагирует автоматика и заблокирует котел Навьен с ошибкой 09. Тестирование проводится легким прикосновением к крыльчатке. Нормальное вращение свидетельствует об исправности механической части вентилятора.

Забитый пылью вентилятор Navien

Вероятные причины

Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикой. Если дело в обмотке, вентилятор меняется, а после обслуживания ошибка 09 пропадает. Некорректная работа прибора вызывается рядом факторов.

Загрязнение лопастей. Нужно демонтировать блок вентилятора и произвести чистку.
Разрушение подшипника. Меняется самостоятельно, центровка вала не потребуется.

Отсутствие вращения. Если напряжение на вентилятор котла Навьен подается, к механике претензий нет, но крыльчатка неподвижна, дело в обмотке. Ее сопротивление в пределах 23–25 Ом. При R = 0 – замыкание, = ∞ – обрыв: меняется блок вентилятора.

Шаг 5

Заменить плату котла Навьен. Если предыдущие действия не дали результата, то она – причина ошибки 09. В ней формируются коды неисправностей на основании поступающих с датчиков сигналов.

Перегорела плата котла Navien

Полезные советы

Появление ложных ошибок котла, вызванных питающим напряжением, можно исключить присоединением Навьен к сети через ИБП. Не все понимают разницу между этим блоком и стабилизатором. Для корейского агрегата последний не нужен – в отопительной установке своя встроенная и эффективная схема. К тому же при обрывах на линии, проблемах с бензогенератором этот прибор не поможет – котел Навьен остановится. А вот ИБП (стабилизатор + зарядное устройство + аккумуляторы) обеспечит длительное функционирование в автономном режиме до устранения проблем с пром/напряжением.

Вызывая сотрудника сервисной службы, следует убедиться, что организация является региональным подразделением Навьен или аттестована производителем. Если это просто мастерская по ремонту отопительной техники, возможны проблемы: отсутствие схем, методических указаний по устранению ошибок, запасных частей, подготовленных специалистов. Как результат – затяжка по времени, услуга ненадлежащего качества.

Поддержание комфортной температуры с помощью трехходового клапана для отопления

Есть два пути регулировки выделяемой радиатором энергии:

Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.

В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

Качественное изменение свойств радиатора

Для того чтобы регулировать микроклимат в помещении, можно перевести генератор тепла в другой режим работы – в результате чего меняется температура поступающей к радиаторам воды.

Наличие трехходового клапана позволяет регулировать климат в помещении при любом типе отопления

Переключить режим можно на настенном котле, если речь идет о загородном доме. Однако, ситуация куда сложнее в случае с котельной городского микрорайона.

В случае когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором. Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности. Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Предел регулировки теплового потока

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Последовательность действий для снятия трехходового клапана.

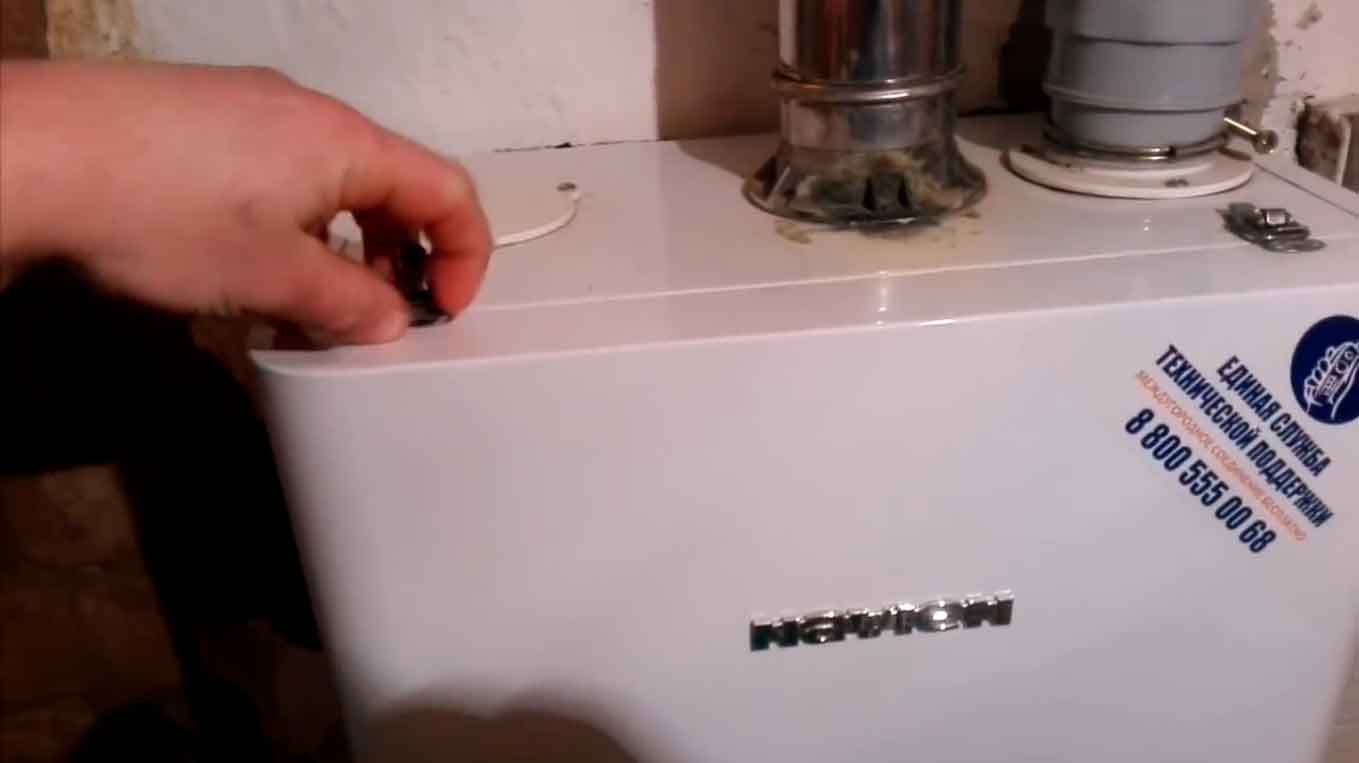

защелки крышки

крышка снята

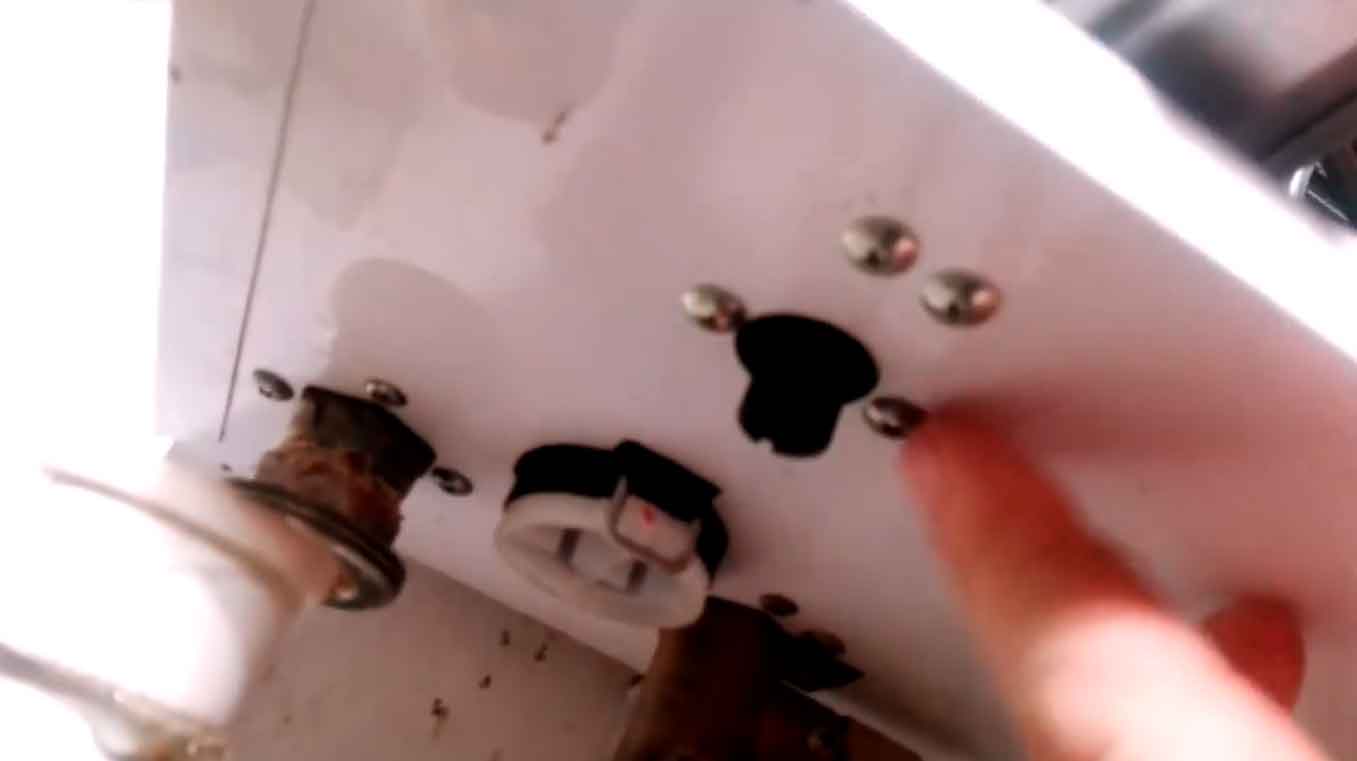

заглушка на нижней панели

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

скобка/шпонка

фильтр

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

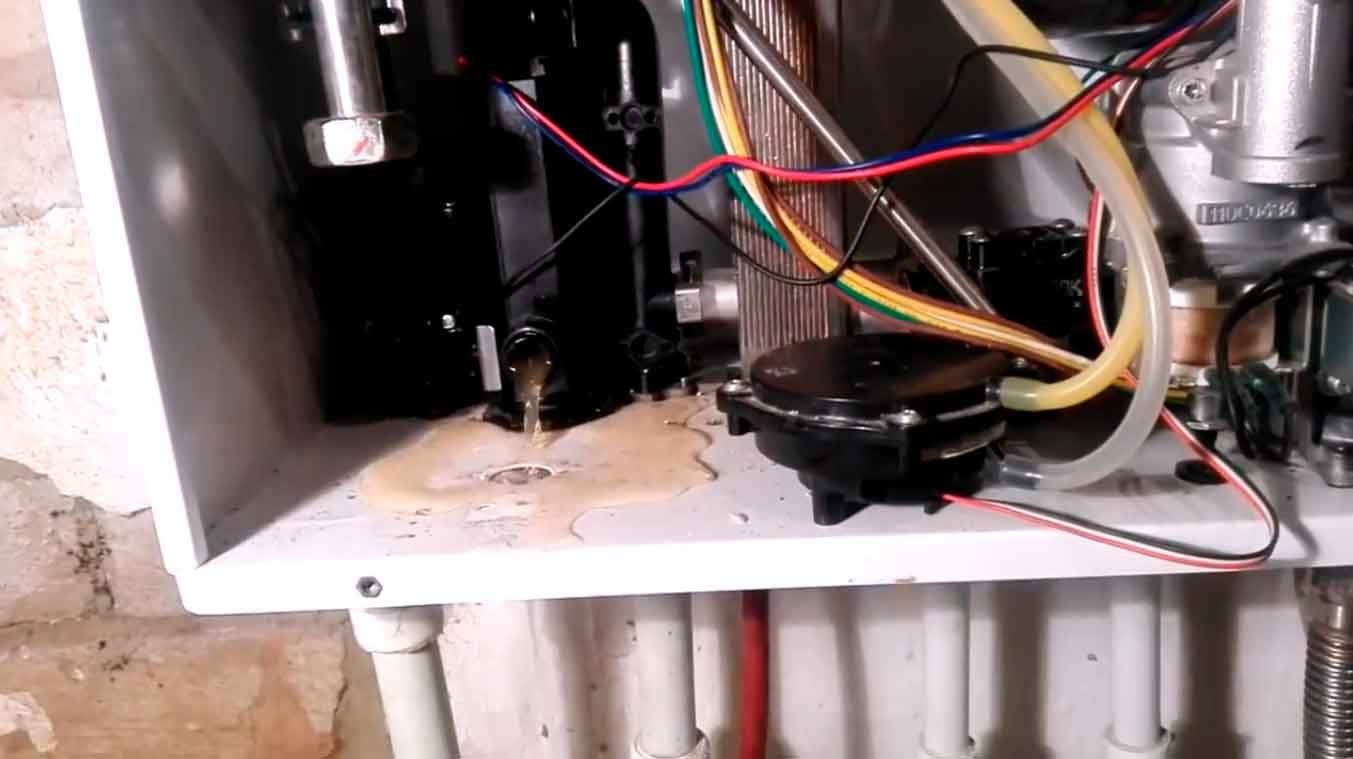

вода в корпусе

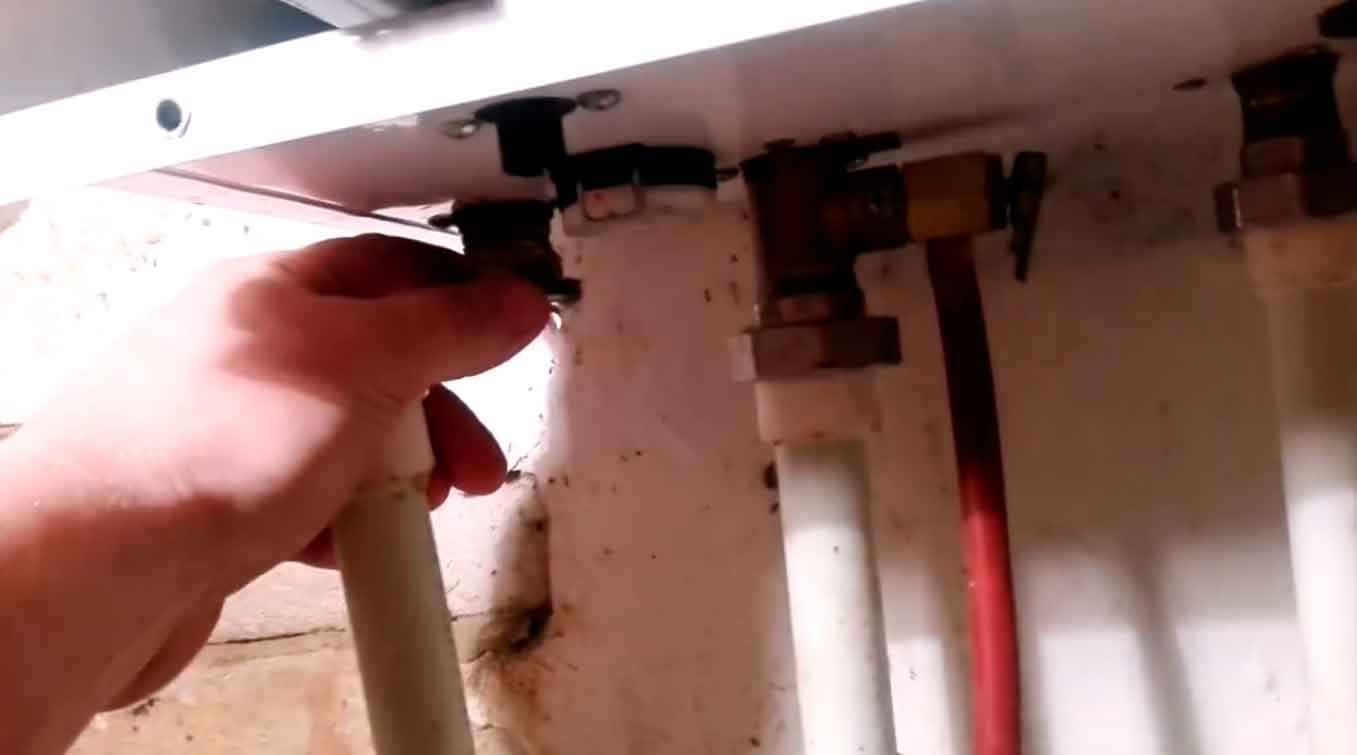

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

труба

отверстие клапана

Снимаем насос. Сначала отключаем провода.

провод

На нижней части корпуса снаружи откручиваем 4 винтика.

винтики

Откручиваем гайку на месте крепления патрубка к насосу.

гайка

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

резинки

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

скобка

болтики

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

клапан без соска

Разновидности клапанов для отопления

Без лишних введений скажем, что устройство бывает двух видов, которые различаются в принципе работы. Он бывает:

Принцип работы устройства виден из его названия. Конструкция смесительного устройства имеет два выхода и входа. Это нужно для того чтобы смешивать разные потоки жидкости для снижения ее температуры. Кстати, это является наиболее оптимальным вариантом для того чтобы устанавливать необходимый режим для «теплого пола».

Сам процесс регулировки температурного режима достаточно прост. Нужно только знать о том какова текущая температура входящих потоков жидкости для того, чтобы точно вычислить нужные пропорции каждого потока таким образом, чтобы получить на выходе необходимые показатели. Кстати, при правильном монтаже данное устройство регулировки, может работать и на разделение потока.

Разделительный же клапан делит один поток на два, исходя из этого у него один вход и два выхода. Данное устройство используется главным образом для разделения горячего потока в системах ГВС. Хотя довольно часто его можно встретить и в обвязке воздухонагревателей.

С виду оба варианты довольно схожи между собой. Но при рассмотрении чертежа, где устройства показаны в разрезе, можно увидеть основные отличия. В смесительном устройстве шток имеет один шаровой кран. Он расположен по центру и перекрывает основной проход.

Шток разделительных устройств оснащен двумя такими клапанами, установленными на выходах. Они работают следующим образом: один из них придавливается к седлу, закрывая проход, другой же в это время открывает второй проход.

Метод управления современных моделей бывает:

Чаще всего применяется прибор с ручным методом управления, внешне он схож с шаровым краном, но имеет три выходных патрубка. А вот модели с электроуправлением, обладают автоматическое управление, которое используется главным образом в частных домах. Его задача заключается в распределении тепла. К примеру, пользователь может настроить температурный режим в комнатах, а теплоноситель будет поступать соответственно с тем, насколько удалена комната от отопительного прибора. Как вариант – можно его присоединить к теплому полу.

Трехходовые клапаны, также как и прочие приборы делятся соответственно с давлением в системе и диаметром подвода. Все это определяется регламентирующими актами ГОСТа. И если эти требования не соблюдаются, это может быть расценено как грубейшее нарушение, особенно в тех случаях, когда это касается показателя давления внутри магистрали.
