Расчет точки росы на стене

2 Сферы применения понятия

Переход влаги в жидкое агрегатное состояние существенно меняет условия жизни и трудовой деятельности людей, отражается на работе конструкций и механизмов

Поэтому во многих сферах точке выпадения пара в осадок уделяют особое внимание

2.1 Строительство

Ограждающие конструкции большинства зданий обладают паропроницаемостью. Исключением являются только металлические ангары и гаражи. Относительная влажность в помещении выше, чем снаружи, и пар под действием парциального давления проникает в стены.

Здания обладают паропроницаемостью, которая зависит от типа строительного материала.

В случае наличия в их толще участков с температурой насыщения или ниже он конденсируется, что приводит к таким последствиям:

1. Снижению термического сопротивления конструкции.
2. Сокращению срока службы строительного материала. При похолодании вода превращается в лед и расширяется, вызывая внутренние разрушения.
3. Развитию колоний плесени и грибка (при увлажнении поверхности).

Строительные материалы имеют разную паропроницаемость. Наименьший показатель у тяжелого железобетона (панельные дома) — 0,03 мг/м*ч*Па, наибольший — у газобетонных блоков — 0,23 (при плотности 400 кг/куб. м).

2.2 Сельское хозяйство

При снижении температуры воздуха влага конденсируется на побегах и листьях растений. При частых повторениях это провоцирует заболевания. Таким образом, знание точки конденсации водяного пара позволяет планировать профилактические и лечебные мероприятия.

Влага конденсируется на листьях растений.

В засушливых регионах, наоборот, конденсация атмосферной влаги может частично заменить систему орошения. Селекционеры работают над выведением сортов, способных усваивать воду таким образом. Тогда знание критической точки поможет определить необходимую производительность поливальных установок, если прогноз погоды в ближайшее время не предвещает дождей.

Меры защиты некоторых растений, например винограда, тоже планируют с учетом данного параметра. Если он высокий, значит, воздух содержит много влаги, и повреждения от заморозков, в т.ч. радиационных, будут умеренными.

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

• точки росы (температуры выпадения конденсата);
• положения точки росы в стене до и после утепления.

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:

• Режима проживания (постоянно или временно);
• Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).

А температура в помещении зависит от:

• Качества работы отопления;
• Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола).

Положение точки росы зависит от:

• толщины и материала всех слоев стены;
• температуры внутри помещения. От чего она зависит – выяснили выше;
• температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;
• влажности внутри помещения. От чего она зависит, выяснили выше;
• влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от  режима эксплуатации этого помещения), а также от климатической зоны.

Теперь, если собрать ВСЕ факторы влияния на точку росы и положение точки росы, мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:

• режима проживания в помещении  (постоянно или временно);
• вентиляции (и притока, и вытяжки, достаточно ли их по расчету);
• качества работы отопления в помещении;
• степени утепленности остальных конструкций дома\квартиры, кроме стен (потолка\крыши, окон, пола);
• толщина и материал всех слоев стены;
• температуры внутри помещения;
• влажности внутри помещения;
• температуры снаружи помещения;
• влажности снаружи помещения;
• климатической зоны;
• что находится за стеной, улица или другое помещение (его режим эксплуатации).

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть. Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

• помещение постоянного проживания,
• вентиляция выполнена согласно норме (для этого помещения),
• отопление работает хорошо,  и выполнено согласно норме,
• остальные конструкции утеплены согласно норме,
• стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт,  вата,  ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.

Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

Все, что написано выше,  создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

По материалам сайтов stomasterov.ru, econet.ua,kapitel-1.ru,bane.guru,

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;

Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

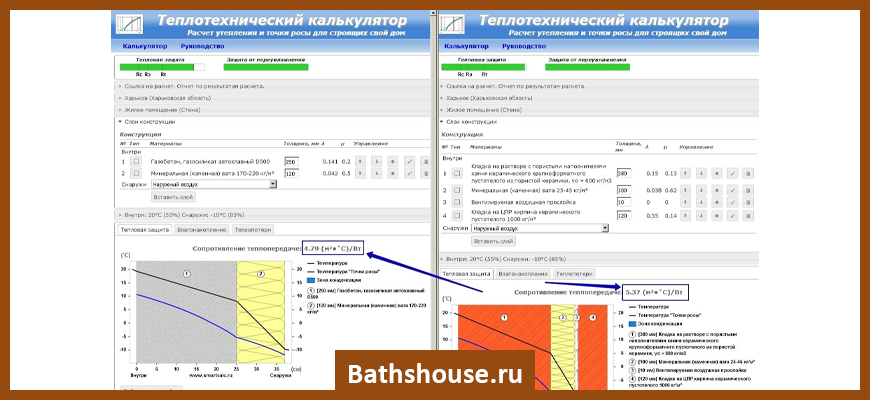

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

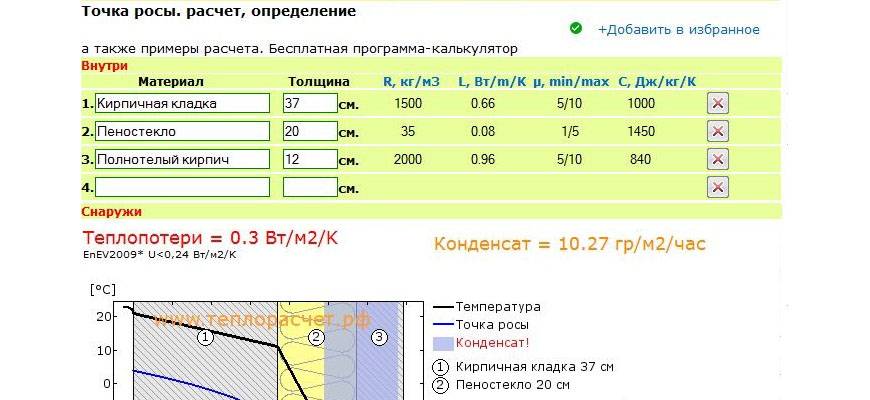

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.

Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

• температуру воздуха;
• относительную влажность;
• атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.

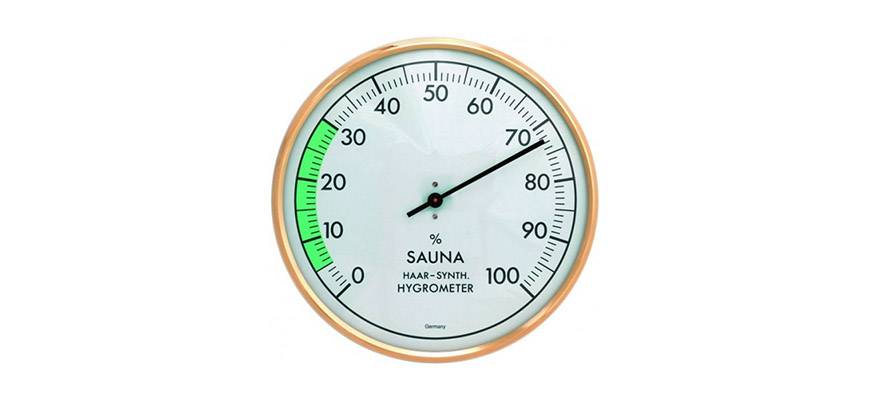

Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

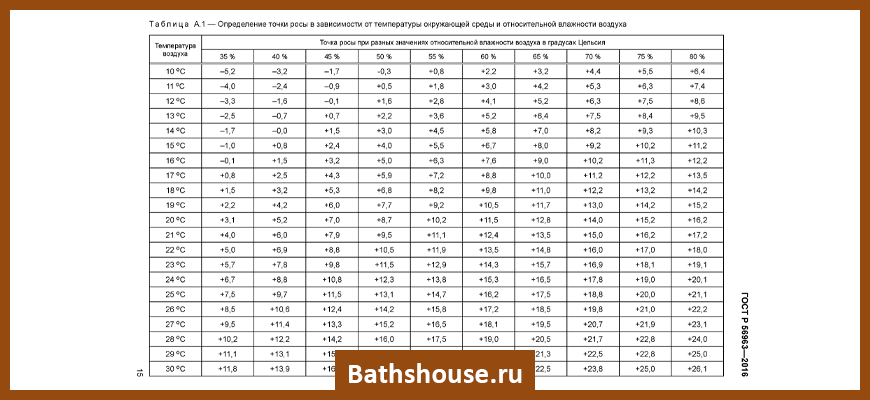

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температуравоздуха, °С	Температура насыщения в °С при влажности воздуха (в %)
30%	35%	40%	45%	50%	55%	60%	65%	70%	75%	80%	85%	90%	95%
-10	-23,2	-21,8	-20,4	-19	-17,8	-16,7	-15,8	-14,9	-14,1	-13,3	-12,6	-11,9	-10,6	-10
-5	-18,9	-17,2	-15,8	-14,5	-13,3	-11,9	-10,9	-10,2	-9,3	-8,8	-8,1	-7,7	-6,5	-5,8
-14,5	-12,8	-11,3	-9,9	-8,7	-7,5	-6,2	-5,3	-4,4	-3,5	-2,8	-2	-1,3	-0,7
+2	-12,8	-11	-9,5	-8,1	-6,8	-5,8	-4,7	-3,6	-2,6	-1,7	-1	-0,2	-0,6	1,3
+4	-11,3	-9,5	-7,9	-6,5	-4,9	-4	-3	-1,9	-1	0,8	1,6	2,4	3,2
+5	-10,5	-8,7	-7,3	-5,7	-4,3	-3,3	-2,2	-1,1	-0,1	0,7	1,6	2,5	3,3	4,1
+6	-9,5	-7,7	-6	-4,5	-3,3	-2,3	-1,1	-0,1	0,8	1,8	2,7	3,6	4,5	5,3
+7	-9	-7,2	-5,5	-4	-2,8	-1,5	-0,5	0,7	1,6	2,5	3,4	4,3	5,2	6,1
+8	-8,2	-6,3	-4,7	-3,3	-2,1	-0,9	0,3	1,3	2,3	3,4	4,5	5,4	6,2	7,1
+9	-7,5	-5,5	-3,9	-2,5	-1,2	1,2	2,4	3,4	4,5	5,5	6,4	7,3	8,2
+10	-6,7	-5,2	-3,2	-1,7	-0,3	0,8	2,2	3,2	4,4	5,5	6,4	7,3	8,2	9,1
+11	-6	-4	-2,4	-0,9	0,5	1,8	3	4,2	5,3	6,3	7,4	8,3	9,2	10,1
+12	-4,9	-3,3	-1,6	-0,1	1,6	2,8	4,1	5,2	6,3	7,5	8,6	9,5	10,4	11,7
+13	-4,3	-2,5	-0,7	0,7	2,2	3,6	5,2	6,4	7,5	8,4	9,5	10,5	11,5	12,3
+14	-3,7	-1,7	1,5	3	4,5	5,8	7	8,2	9,3	10,3	11,2	12,1	13,1
+15	-2,9	-1	0,8	2,4	4	5,5	6,7	8	9,2	10,2	11,2	12,2	13,1	14,1
+16	-2,1	-0,1	1,5	3,2	5	6,3	7,6	9	10,2	11,3	12,2	13,2	14,2	15,1
+17	-1,3	0,6	2,5	4,3	5,9	7,2	8,8	10	11,2	12,2	13,5	14,3	15,2	16,6
+18	-0,5	1,5	3,2	5,3	6,8	8,2	9,6	11	12,2	13,2	14,2	15,3	16,2	17,1
+19	0,3	2,2	4,2	6	7,7	9,2	10,5	11,7	13	14,2	15,2	16,3	17,2	18,1
+20	1	3,1	5,2	7	8,7	10,2	11,5	12,8	14	15,2	16,2	17,2	18,1	19,1
+21	1,8	4	6	7,9	9,5	11,1	12,4	13,5	15	16,2	17,2	18,1	19,1	20
+22	2,5	5	6,9	8,8	10,5	11,9	13,5	14,8	16	17	18	19	20	21
+23	3,5	5,7	7,8	9,8	11,5	12,9	14,3	15,7	16,9	18,1	19,1	20	21	22
+24	4,3	6,7	8,8	10,8	12,3	13,8	15,3	16,5	17,8	19	20,1	21,1	22	23
+25	5,2	7,5	9,7	11,5	13,1	14,7	16,2	17,5	18,8	20	21,1	22,1	23	24
+26	6	8,5	10,6	12,4	14,2	15,8	17,2	18,5	19,8	21	22,2	23,1	24,1	25,1
+27	6,9	9,5	11,4	13,3	15,2	16,5	18,1	19,5	20,7	21,9	23,1	24,1	25	26,1
+28	7,7	10,2	12,2	14,2	16	17,5	19	20,5	21,7	22,8	24	25,1	26,1	27
+29	8,7	11,1	13,1	15,1	16,8	18,5	19,9	21,3	22,5	22,8	25	26	27	28
+30	9,5	11,8	13,9	16	17,7	19,7	21,3	22,5	23,8	25	26,1	27,1	28,1	29
+32	11,2	13,8	16	17,9	19,7	21,4	22,8	24,3	25,6	26,7	28	29,2	30,2	31,1
+34	12,5	15,2	17,2	19,2	21,4	22,8	24,2	25,7	27	28,3	29,4	31,1	31,9	33
+36	14,6	17,1	19,4	21,5	23,2	25	26,3	28	29,3	30,7	31,8	32,8	34	35,1
+38	16,3	18,8	21,3	23,4	25,1	26,7	28,3	29,9	31,2	32,3	33,5	34,6	35,7	36,9
+40	17,9	20,6	22,6	25	26,9	28,7	30,3	31,7	33	34,3	35,6	36,8	38	39

Как используется точка росы?

Зная местоположение точки росы, можно правильно рассчитать толщину утеплителя, не допуская тем самым образования конденсата в нежелательном месте.

Но есть и другой вопрос: в какой ситуации стену утеплять изнутри, а в какой – снаружи? Чтобы ответить на него, необходимо принимать во внимание все факторы, влияющие на точку росы и её положение:

• климатическая зона;
• режим проживания (постоянный, временный) в помещении;
• с чем граничит утепляемая стена (иное помещение или улица);
• работа вентиляционной системы (в т.ч. вытяжка и правильность расчётов всей системы);
• качество работы отопительной системы в помещении;
• материал, толщина стен;
• температура снаружи и внутри помещения;
• наружная и внутренняя влажность;
• утепление всех элементов дома (пол, стены, потолок).

Утепление помещения изнутри возможно, если ситуация выглядит нижеследующим образом:

• в помещении постоянно проживают;
• вентиляция функционирует согласно нормативам для данного помещения;
• так же хорошо работает отопление;
• все элементы конструкции утеплены в соответствии с требованиями по конкретной климатической зоне;
• стена, предназначенная для утепления достаточно толстая ( в соответствии с климатической зоной): т.е. толщина утеплителя в любом случае не должна превышать 50 мм.

Если говорить уж совсем просто, то всё вышеизложенное можно сформулировать так: чем теплее регион, лучше отопление, вентиляция и толще стена, тем больше вероятность внутреннего утепления стены.

Практика показывает, что в абсолютном большинстве случаев предпочтительнее обустраивать наружное утепление. В этом варианте гораздо больше шансов, что точка росы окажется в нужном месте.

Что это за зверь и с чем его едят?

Понятие

Итак, точка росы – это температурный показатель, при котором пар, имеющийся в воздушном пространстве, преобразуется в воду (создаётся конденсат). Как говорится: физика — 6-ой класс.

Вспомните простой пример — во всех инструкциях к бытовой электрической аппаратуре сказано: перед включением прибора, занесённого с холода в тёплую комнату, необходимо некоторое время перед включением в сеть. Это время нужно для того, чтобы конденсат, образовавшийся на электрических схемах и платах, испарился и не натворил короткого замыкания.

Размещение

Она напрямую зависит от влажности и температуры в комнате и за её пределами, то есть, на улице. Поскольку показатели не могут похвастаться постоянством, то и точка росы весьма капризная дама.

1. Если в комнате +20°С и 60% влажности, то плоскость стены с температурой поверхности +12°С уже «украсят» капельки водички.
2. Если в комнате +20°С и 40%, то на плоскости с +6°С появится конденсат.
3. Если в комнате +20°С и 80%, то плоскость стены в +16°С «украсят» капельки жидкости.

Кроме того, давайте рассмотрим, как меняется размещение чрезвычайно важного показателя в стене:

• без теплоизоляционного материала;
• с теплоизоляционным материалом внутри;
• с теплоизоляционным материалом снаружи.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель

При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

• увеличить слой утеплителя снаружи;
• использовать материал с высокой паропроницаемостью;
• демонтировать слой внутреннего утепления, перенеся его наружу;
• корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

Загрузить новую статью…—-

• С чего начать
  • Строительство своими руками
  • Проекты и чертежи
  • Разновидности
  • Инструменты и материалы
• Технология
  • Фундамент
  • Каркас
  • Крыша и кровля
  • Инженерные сети
  • Фасады
  • Отделка и обустройство

• Самое полезное Каркасные дома — знакомство с технологией Фото каркасных домов 9 вариантов внешней отделки каркасного дома Домокомплект каркасного дома Программы для проектирования каркасных домов
• Свежие публикации
  • Способы формирования и обшивка теплых углов в каркасном доме
  • Устройство каркаса и инструкция по строительству каркасной бытовки своими руками
  • Каркасные дома от компании «ЦНА»
  • Как сделать расчет балки онлайн на калькуляторе – принцип работы и важные моменты
  • Как поднять каркасный дом для ремонта и передвинуть его на новое место

Комфортные значения точки росы для человека

Точка росы, °CВосприятие человекомОтносительная влажность (при 32°С), %

более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24-26	крайне некомфортное состояние	62
21-23	очень влажно и некомфортно	52-60
18-20	неприятно воспринимается большинством людей	44-52
16-17	комфортно для большинства, но ощущается верхний предел влажности	37-46
13-15	комфортно	38-41
10-12	очень комфортно	31-37
менее 10	немного сухо для некоторых	30

Несколько фактов о точке росы.

• Температура точки росы не может быть выше текущей температуры.
• Чем выше температура точки росы, тем больше влаги находится в воздухе
• Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
• Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
• Относительная влажность (RH) достигает 100 % в период дождей.
• Высокие точки росы обычно происходят перед холодными температурными фронтами.

Конденсат на окнах

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Конденсат — жидкость которая преодолела точку росы и выпала в виде капелек на окне.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Что может оказать влияние на данное значение?

Вещей, способных повлиять на это, есть несколько:

1. толщина стен, а также стройматериалы, использованные для утепления;
2. влажность (когда присутствует высокая концентрация влаги, точка росы повышается);
3. температура – она сильно варьируется и зависит от конкретной местности.

Для более детального ознакомления с процессом рассмотрим несколько распространенных ситуаций.

1. Если стена не утеплена, то точка росы начнет колебаться под воздействием климатических условий. Если погода стабильная, то точка сместится поближе к наружной стене. Сам дом в таком случае не пострадает. А если резко похолодало, то эта точка сместится к внутренней стене. Помещение насытится конденсатом, а стены будут медленно намокать.
2. Если стена утеплена изнутри, то точка росы будет располагаться где-то в центре между ней и утеплителем. При повышенной влажности едва ли лучший вариант, поскольку после внезапного похолодания точка сместится ближе к стыку с утеплителем, что может оказать разрушительное действие для сооружения. Отметим, что при влажном климате проводить утепление изнутри можно лишь при эффективной отопительной системе, способной обеспечивать одинаковые температурные условия во всех комнатах.
3. В случае наружного утепления стен точка росы сдвинется внутрь утепляющего слоя. При покупке материала для термоизоляции нужно учитывать этот момент и грамотно определить требуемую толщину.

Обратите внимание! Если при проведении ремонтных работ не учитывались климатические условия, то при возникновении неприятностей устранить их будет очень трудно, почти невозможно. Останется лишь устранить все сделанное и начать заново (читай: дополнительные затраты)

Вред точки росы для стен дома

   Мы разобрались,
что точка росы может располагаться в трех разных участках стены:

1. в наружном утеплителе стены
2. в стене, ближе к наружной части
3. в стене, ближе внутренней части

     В
каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если
в одном месте она будет безвредна, то внутри дома или в стене будет оказывать
определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом
из перечисленных мест.

Точка росы в
наружном утеплителе

Это самое безвредное для дома нахождение точки росы.
В этом случае:

• Конденсат при возникновении точки росы образуется, непосредственно, в
  самом утеплителе.
• Утеплитель не гигроскопичен, потому влага не задерживается в
  конструктиве стены и испаряется при изменении температуры воздуха.
• За счет пароизоляционных свойств утеплителя, влажность, которая образуется
  при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.

• Стены дома сухие в течении всего года, как с наружной так и со внутренней
  стороны
• Стены сохраняют свою прочность и целостность многие десятилетия

утеплитель снаружи

Точка росы в стене дома, ближе к наружной стороне

• Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
• Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

разрушение стены под воздействием влажности

• При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
• В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
• Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

выделение влажности из кирпичной стены в виде налета белого цвета

Точка росы в
стене дома, ближе к внутренней поверхности

    Возникает,
когда пар проходит середину толщины стены и конденсат начинает образовываться уже
ближе к поверхности стены, которая находится внутри дома.

Последствия
точки росы для внутренней отделки дома:

• Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
• Мокрая поверхность стены разрушает внутреннюю отделку помещения:
  шпаклевку, обои другие отделочные материалы.
• На стенах и в углах образуется плесень и грибок, от которых уже будет
  очень трудно избавиться
•  В доме появляется неприятный
  ветхий запах разложения, который вреден для здоровья.
• Понижается общая температура тепла в доме.

плесень на стене внутри дома

   Самые разрушительные и вредные последствия
для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует
учитывать при проектировании и возведении стен, крыш и строительства всего дома.
Ее не соблюдение может привести к необратимым и критическим последствиям для
всего здания.

Способы определения

Посчитать расположение точки росы можно разными методами. У застройщика есть возможность выбрать самый удобный, подходящий способ.

Формула

Для вычислений показателя в градусах применяется формула:

Для правильного расчета надо заранее знать основные показатели:

• А, В – неизменные коэффициенты, равные 17,27 и 237,7;
• RH — относительная влажность воздуха;
• Т – температура окружающей среды;
• Ln — натуральный логарифм.

С помощью формулы можно определить нормы для регионов с температурным режимом до +60 градусов, средним давлением 762 мм. рт. ст. Погрешность расчетов не превышает 0,5 градуса. Натуральный логарифм берут из таблиц Брадиса (является отрицательным).

Программы и калькуляторы

В интернете есть специализированные программы, с помощью которых вычислить показатель проще простого. Также встречаются онлайн-калькуляторы, в которых все подсчеты производятся в автоматическом режиме. В зависимости от типа калькулятора потребуется ввести такие данные:

• населенный пункт, регион (задает влажность воздуха, давление, средние температуры, климат местности);
• тип комнаты (во влажных и сухих помещениях показатели разнятся);
• вид конструкции (стены, перекрытия, окна), материал, его толщина;
• выход конструкции (на улицу, в другое помещение);
• температура внутри здания.

Пользователю достаточно нажать кнопку, и точка росы будет подсчитана. Некоторые программы дополнительно строят графики зависимости влажности от температуры воздуха.

Приборы

Опытные строители часто пользуются специальными устройствами, которые выявляют температурный показатель. Помочь в этом вопросе призван термогигрометр, сочетающий функции термометра, гигрометра. Он более удобен в работе, но не является обязательным к применению: вместо него можно приобрести оба прибора отдельно.

Для правильной работы устройства нужно заранее проверить заряд батареи: он должен быть достаточным. Наконечник подносят к изучаемой поверхности, удерживают под прямым углом, нажимают кнопку, запускающую измерения. При замерах внутри помещений расстояние от пола до обследуемого участка должно составлять около 55 см. Некоторые приборы подключаются к компьютеру для переноса информации, дают возможность загрузить ее на флешку.

Таблицы

В сети Интернет, справочниках можно найти готовую информацию с уже подсчитанной точкой росы для помещений с разными параметрами. К сожалению, они дают только примерные результаты, которые порой требуют корректировки. Зато найти информацию в них можно быстро, без усилий. Точка росы по таблицам определяется с учетом двух цифр: температуры, влажности воздуха.

Способы определения точки росы

Вы можете легко измерить точку росы самостоятельно. Существует несколько методов его расчета

Важно выбрать тот, который наиболее удобен и практичен. Главное понимать, что после расчета вы сможете получить лишь приблизительное значение, так как точные данные по некоторым показателям определить невозможно

Давайте рассмотрим каждый метод отдельно.

По специальной формуле

Эта формула является одним из наиболее точных способов определения точки росы. Проблема, однако, заключается в том, что вам необходимо знать и другие значения, чтобы использовать их для расчета окончательного значения. Формула выглядит следующим образом:

A, b – константы (17.27; 237.7);

T – температура воздуха;

Rh – относительная влажность воздуха.

Погрешность этого расчета одна из самых маленьких – она составляет всего 0,5 градуса Цельсия. Однако при этом необходимо знать температуру и относительную влажность, что не всегда возможно.

При помощи специальных калькуляторов

В настоящее время существуют различные онлайн-сервисы, с помощью которых можно легко рассчитать точку росы. В этих специальных мини-программах уже введены все фиксированные данные и приблизительные значения, которые также необходимы для более точных расчетов. Все, что вам нужно сделать, это ввести необходимые значения и посмотреть результат.

Вводимая информация обычно включает материал, по которому рассчитывается значение, и его толщину. Однако эта информация должна быть введена как для внутренней, так и для внешней стороны. Затем программа выведет таблицу со следующими данными:

• Минимальная или максимальная точка росы.
• Содержание влаги в кг на кубический метр;

На основании этих данных будет легко понять, в каком состоянии находятся стены помещения и что необходимо применить

Однако нет уверенности в том, что такие калькуляторы дадут точные результаты, поэтому следует соблюдать осторожность

Кроме того, в некоторых случаях требуются следующие данные:

Средняя температура воздуха. Следует указать приблизительную температуру снаружи и внутри помещения. Эти показатели также влияют на конечный результат расчета. Тип номера. Уровень влажности, например, в ванной комнате должен быть очень высоким, в то время как в гостиной он не должен превышать 70%. Географическое положение. Климат в разных регионах страны сильно отличается. Исходя из этого, можно сделать вывод, что нормальная точка росы для исследуемых не одинакова. Следует учитывать, что где-то на улице уровень влажности будет еще выше. Слои материала. Эта линия указывает на то, что находится за основным вспомогательным материалом

Это важно, поскольку если за стеной нет другого помещения, значения точки росы будут сильно отличаться

Расширенные программы можно даже загружать на устройства. Они имеют гораздо более высокий приоритет, чем традиционные онлайн-калькуляторы, потому что уже используют гораздо больше данных для получения результата, что означает, что точка росы будет определена более точно. Кроме того, сразу после окончательного расчета на экране появится специальный график, который представляет собой схематическое изображение точки росы в стене.
