Подключение и выбор терморегулятора для ИК-обогревателя

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Видео инструкция: подключение инфракрасного обогревателя своими руками

Как подключить регулятор температуры

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
3. Избегайте попадания солнечных лучей на корпус термостата.
4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

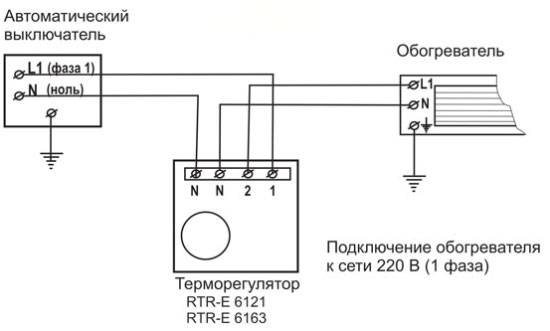

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке
Термостат же встраивается в сеть между обогревателем и автоматом.
Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы
К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода

При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей

Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

1. Термостат подсоединяется к автомату на электрическом щитке.
2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Принцип работы

Если говорить о принципе действия такого термостата, то следует отметить, что это не обычный прибор бытового назначения, а целая климатическая система с интеллектуальным уклоном. Чтобы лучше понять суть его работы, нужно понимать, что это не просто термостат, но и своеобразный датчик. Ведь он не только измеряет температурный режим, но и активирует и отключает обогревательное оборудование, если температура в закрытом пространстве достигает определенных максимальных значений. На первый взгляд кажется, что терморегулятор для инфракрасного обогревателя такой, как и для других, но он имеет отличие. Обычно эти приборы просто измеряют температуру у приборов обогрева, а не в комнате. Тогда термореле поставляется в собственном корпусе и закрепляется по требованию владельца там, где он этого хочет. Например, он может быть напольный либо настенный. Кроме того, терморегуляторы позволяют:

• программировать отключение всей системы после нескольких часов использования;
• задавать программу автовключения в определенное время;
• осуществлять поддержку выбранной температуры;
• создавать программы циклического типа на различные временные периоды.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Разделение устройств по источнику питания или что может потребоваться для его работы

По этому параметру подобные приборы можно разделить на два вида – это инфракрасные обогреватели для дачи, работающие от электричества и на сжиженном газе.

Если рассматривать подобные устройства с точки зрения безопасности, то электроприборы надежнее, но и у них имеются недостатки. Ведь если обогреватель будет довольно мощным, то может потребоваться замена проводки или же ее модернизация, что тоже довольно неудобно. Но лучше попробуем рассмотреть эти виды более подробно, и уже после делать какие-либо выводы.

Электрические инфракрасные обогреватели и их характеристики

Подобные устройства довольно удобны в плане подключения. Все что им нужно – это розеткас напряжением в 220 В. Однако стоит заметить, что необходимо предварительно проверить состояние электропроводки при условии, что дача не новая. Хотя, даже если электросеть дома в неудовлетворительном состоянии, всегда есть вариант протянуть новую линию непосредственно от распределительного щита. Как это сделать мы обязательно расскажем в ближайших статьях.

Электрические обогреватели для дачи, особенно если они не стационарные, весьма удобны в плане транспортировки. При отъезде на зимний период их всегда можно погрузить в машину. Благо некоторые модели довольно компактны.

Есть еще один интересный момент. Многие люди приезжают на лето на дачу с маленькими детьми

И вот тут можно отметить довольно важное преимущество, к примеру, настенного инфракрасного электрического обогревателя для дачи перед обычным масляным. Чтобы не быть голословными, мы приведем один из примеров

На одном из довольно известных сайтов есть отзыв об электрическом инфракрасном обогревателе именно в подобном аспекте:

Гость. 13 января 2020 год:Добрый день! Может мой отзыв кому и поможет в выборе настенного обогревателя! Приобрела в начале зимы, пока довольна! Главный плюс, который для себя отметила, это, то что прибор висит на стене, и моя маленькая дочка не может до него дотянуться! Раньше был масляный и дочь постоянно об него стукалась и нажимала все кнопки подряд! У нас комната, где он висит не очень большая, так что тепло! Радиус нагрева три метра! И еще забыло написать, что по сравнению с масленым, настенный достаточно экономичен, поняла это когда пришел счет за электроэнергию.

Подробнее на Отзыве: https://ru.otzyv.com/infrakrasnye-obogrevateli/review-272300

Особенности газового обогревателя для дачи с баллоном: плюсы и минусы устройства

Довольно существенным преимуществом такого устройства являются низкие затраты на топливо, которое он расходует более чем экономно. Этот тип инфракрасных обогревателей может быть, как с внешним газобаллонным оборудованием (в таком случае он достаточно компактен), так и со встроенным. К тому же есть различия и по нагревательному элементу. Здесь разделение следующее:

1. «Светлый» обогреватель – здесь сгорание топлива происходит как бы снаружи. Пламя нагревает керамические пластины, которые и излучают свечение как в видимом человеческому глазу диапазоне, так и в инфракрасном.
2. «Темный» в подобном устройстве сгорание газа происходит внутри специальной трубки. Таким образом света, привычного нашему глазу, практически не выделяется.

Если говорить о безопасности, то у керамического инфракрасного газового обогревателя она, конечно, немного ниже. Но не стоит думать, что он опасен. Ведь производитель следит за всеми нормами и правилами. Да и в наше время контроль любого оборудования достаточно жесткий. А значит любой из видов и типов приемлем для использования в дачных домах.

Виды терморегуляторов

Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.

Схема механического терморегулятора.

Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.

Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.

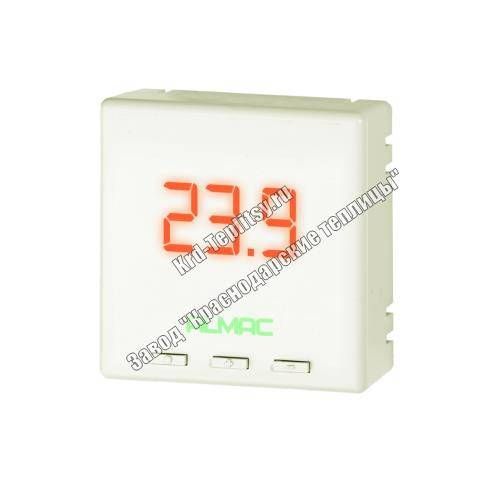

Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.

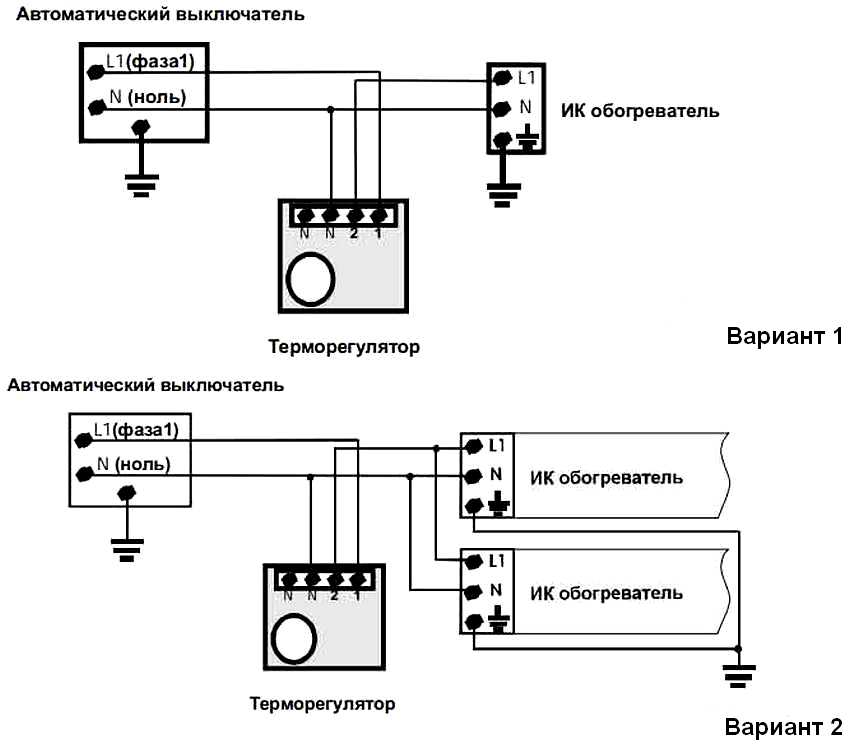

Вариант №1

Для того чтобы подключить терморегулятор своими руками, существует классическая схема: две входные контактные группы (ноль/фаза) и пара выходных (ноль/фаза). Чтобы подключить терморегулятор, от щитка прокидывается кабель на два провода, которые подходят к точкам N и 1. И уже от датчика кабель монтируется до ИК-аппарата, где также есть соответствующие клеммы.

Если в комнате несколько нагревательных ИК-устройств, например, два, то можно применить один терморегулятор. Подсоединение от автомата до прибора выполняется точно так же, а от выходных клемм (ноль/фаза) отводятся по паре проводов (ноль/фаза) на каждый нагревательный прибор отдельно.

Об инфракрасных обогревателях

Инфракрасные обогреватели завоёвывают любовь потребителей. Если сравнивать их с масляными радиаторами, то «домашнее солнышко» греет быстрее, его можно размещать под потолком и определённые виды излучения даже считаются лечебными!

Инфракрасное отопление

Кроме того, как известно, ИК лучи греют предметы, а не воздух.

Это означает, что удачно расположив прибор, можно вечером ложиться в тёплую постель.

Инфракрасные обогреватели (потолочные и настенные) с терморегулятором отлично подойдут для загородного домика, в котором не живут, а только наведываются на выходные и праздники.

В отсутствие хозяев можно установить t в 5 0С – только чтобы не перемёрзли системы. Когда хозяева приедут, ИК прогреет дом за 15 минут!

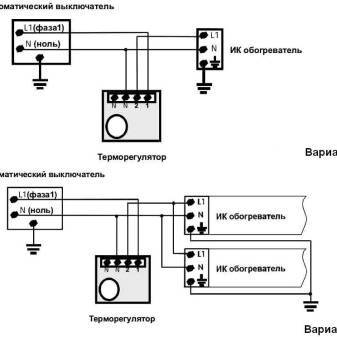

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

Соединить один обогреватель с регулятором можно с помощью проводов

Подключение двух обогревателей требует выполнения разводки от термостата

При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

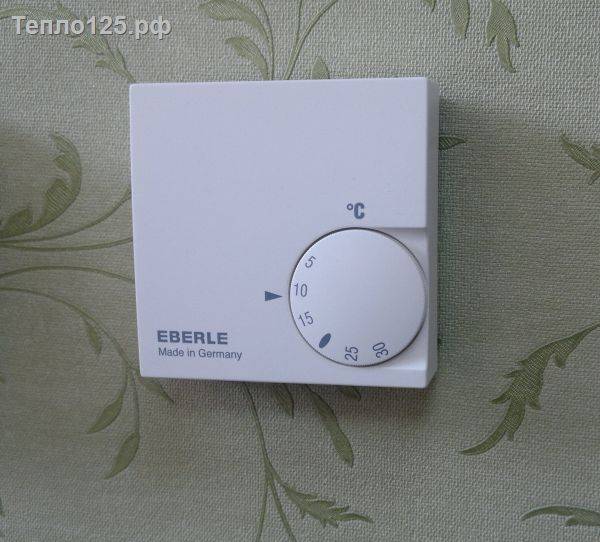

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

• в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
• монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
• потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
• рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Что собой представляет терморегулятор

Терморегулятор или термостат совмещает в себе два прибора.

Первый с определенной периодичностью измеряет температуру внутри помещения и фиксирует эти данные. Второе устройство регулирует работу обогревателя.

Внутренняя электроника или механизмы (в зависимости от конструкции и особенностей определенной модели) координирует работу двух агрегатов. Терморегулятор делает замеры температуры и если они выше установленного режима, на обогреватель передается сигнал о прекращении работы. Далее температура измеряется в прежнем режиме и как только она опустится ниже желаемой, отопительный прибор вновь включается.

Таким образом, подключение инфракрасного бытового обогревателя через терморегулятор позволяет постоянно поддерживать в помещении нужную температуру.

Виды и характеристики терморегуляторов

• Механические. Обладают скудным функционалом, позволяют установить лишь температуру, которая должна поддерживаться внутри помещения. На переднюю панель термостата также может быть выведен индикатор работы и кнопка включения. Этот прибор измеряет температуру довольно приблизительно, но этого вполне достаточно для создания комфорта в жилых помещениях.
• Электронные. Оснащаются дисплеем, на котором можно выставить довольно точные показатели температуры, установить график изменения температурного режима в ночное время, отрегулировать работу системы отопления на неделю или даже месяц. Некоторые модели управляются дистанционно, в том числе при помощи мобильных телефонов.

На заметку! Главное отличие механических и электронных термостатов в их стоимости. Первые стоят намного дешевле, хотя так же эффективно справляются со своей задачей. Тем более, что независимо от выбранной модели любой термостат только лишь регулирует включение и выключение отопительных приборов методом контроля температуры внутри помещения.

Как подключить терморегулятор к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.

Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.

В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные. Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости возле обогревателей;
• в местах, где есть сквозняк;
• в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.
