Особенности выбора и укладки теплых полов Devi

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

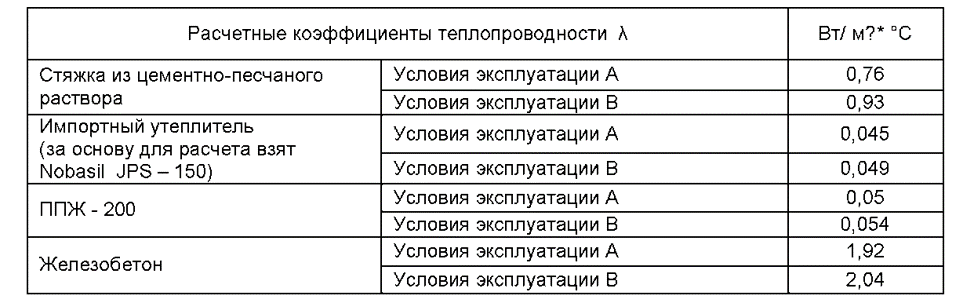

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

H=S*100/L,

Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

• никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
• недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
• чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

• заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
• на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
• укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
• вывод кабеля к терморегулятору;
• заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Теплоизоляция

Если внизу располагается холодное помещение или присутствуют локальные зоны охлаждения в виде грунта или подвала без отопления, то перед монтажом теплого пола нужно предусмотреть теплоизоляцию. Это позволит снизить затраты энергии на обогрев и сократить потери тепла.

В качестве утеплителя следует применять материалы с высокой механической прочностью, в том числе:

• керамзит;
• пенополистирол;
• пробковый агломерат.

Не менее важна и вертикальная теплоизоляция стяжки около наружных стен. Она предотвращает потери тепла через стыки ограждающих конструкций с полом. Особого внимания заслуживает монтаж нагревательного мата и кабеля DEVI на балконах и лоджиях. Чтобы обеспечить эффективное функционирование оборудования, нужно тщательно утеплить не только пол, но и стены с потолком, а также правильно подобрать и установить остекление.

Между изоляцией и кабелем делают промежуточную стяжку, которая предотвращает оснащение от перегрева. Ее заменяют металлической сеткой, выполняющей в дальнейшем функции армирующего каркаса.

Ошибки при монтаже теплых полов DEVI

Не смотря на то, что монтаж теплых полов (и нагревательных матов под плитку и нагревательных кабелей в слой стяжки) не является каким-то чрезвычайно сложным процессом и простое соблюдение требований инструкции по монтажу позволит вам наслаждаться комфортом от теплого пола долгие годы, многие рабочие толи в силу собственной безалаберности, толи от «большого» ума совершают ошибки, от которых потом страдает клиент. К сожалению, выход из строя нагревательного мата или кабеля чреват не только установкой ремонтной муфты на нагревательный элемент, но и потерей одной-двух дорогостоящих напольных плиток, которые приходится разбивать, чтобы добраться до места повреждения кабеля. А кто знает, может эта коллекция плитки уже снята с производства?

Здесь приведены наиболее распространенные ошибки, которые допускают монтажники при укладке теплых полов (не только DEVI, а и других производителей).

1. Частая ошибка при монтаже нагревательного мата, когда холодный конец (питающий кабель, который идет к регулятору в стене) не убирают в проштробленную канавку в стяжке, с плавным переходом со стены в пол, а просто кидают сверху на стяжку. Провод на стыке стена-пол торчит наружу, и при укладке плитки плиточник острой гранью плитки перерезает или повреждает питающий провод нагревательного кабеля, нарушает внешнюю изоляцию, понижая сопротивление изоляции, что со временем приводит к выходу из строя всего нагревательного элемента.
2. Распространенная ошибка при укладке нагревательных матов на кухне — отступ от кухонной мебели. При укладке теплого пола как правило делается отступ от стен 10-15 сантиметров. Это делается для уменьшения площади обогрева и допустимо, так как вплотную к стене, как правило, никто не стоит. Однако совершенно ошибочно делать такой отступ от кухни (разделочного стола, мойки, варочной поверхности и т.д.) т.к. в этом случае человек стоит именно вплотную к мебели и, пятки находятся в теплой зоне, а пальцы ног чувствуют весь холод плитки у шкафа. Это вызывает дискомфорт. Нагревательный элемент должен располагаться по линии рабочей стенки кухонной мебели.

3. При укладке плитки мастера иногда повреждают внешнюю изоляцию нагревательного элемента. Если случилось любое повреждение нагревательного кабеля, его внешней оболочки, а тем более экрана или жил, не стоит заматывать изолентой это место. Со временем, особенно быстро во влажных помещениях, нагревательный кабель начнет разрушаться, понизится его сопротивление изоляции и, в лучшем случае, начнет срабатывать защитная автоматика. В худшем случае нагревательный кабель отгорит, и придется разбивать плитку, когда ремонт уже закончен, для установки ремонтной муфты. Лучше сразу обратиться в специализированный сервис, который установит ремонтную термоусадочную клеевую муфту с гарантией качества. Стоимость такого ремонта намного ниже, чем последующий поиск места повреждения и ремонт. А уж купить одну-две плитки для восстановления пола после ремонта (особенно если прошло несколько лет после выпуска партии) практически невозможно. Оптимально сохранить после ремонта несколько плиток разного рисунка, так как повреждение теплого пола при установке дверных стопоров, подрезке плитки по месту, а также полностью исключить заводской брак невозможно.
4. Необходимо, чтобы при укладке место соединения нагревательного кабеля и «холодного» (питающего) провода было уложено ровно. Нельзя допускать резкого поворота нагревательного кабеля сразу после проходной муфты. При работе теплого пола происходит постоянная деформация внешней оболочки кабеля. В результате через несколько лет при постоянном механическом напряжении места соединения на повороте внутренние нагревательные жилы может просто вырвать из гильз проходной муфты, что приводет к отказу теплого пола.
5. Если в полу, где уложен нагревательный элемент нужно просверлить отверстие, лучше вызвать специалиста с тепловизором, который точно укажет места расположения кабеля, чтобы потом не потребовался дорогостоящий ремонт.

Специфика теплого пола DEVI (оборудование)

Один из видов оснащения — кабели DEVIflex с максимально допустимой мощностью до 20 Вт/м. Для простоты и удобства их укладки применяют особую монтажную ленту DEVIfast с шагом крепления кратным 2,5 см. В некоторых случаях вместо кабеля целесообразно использовать маты DEVImat, мощность которых может составлять до 150 Вт/квадратный метр. Контроль работы и изменение параметров системы осуществляется с помощью терморегуляторов DEVIreg многих разновидностей или топовой модификацией DEVIreg Touch.

Чтобы монтаж нагревательного мата и кабеля DEVI обеспечил желаемый комфорт, следует правильно рассчитать мощность оборудования. Для этого необходимо знать:

• размер комнаты;
• её назначение;
• режим использования оборудования.

Тёплые полы Deviflex

В модификации представлены полы, использующие исключительно двужильный кабель Devi. Провод Deviflex монтируется непосредственно в цементную стяжку.

Во избежание поражения электрическим током в процессе эксплуатации, кабель имеет двойную защиту. Глубина залегания провода до 7 см.

Принцип работы двужильного кабеля Devi Deviflex дает несколько ощутимых преимуществ, по сравнению с одножильными аналогами:

• Отсутствует необходимость в подключении двух концов провода к терморегулятору. Жилы соединяются между собой с помощью специальной соединительной муфты Деви. Такое решение имеет определенные преимущества.

• Возможность отопления помещений со сложной конфигурацией и планировкой. С помощью кабеля Deviflex, можно утеплить даже небольшие комнаты, учитывая особенности связанные с установкой мебели, сантехнических узлов и т.д.
• Высокая степень защиты – производитель системы обогрева полов Devi считает важным обеспечить абсолютную безопасность эксплуатации кабеля Deviflex. Поэтому вся продукция имеет обязательную качественную двойную изоляцию. Правила устройства пола подробно описываются в инструкции по эксплуатации. В частности, там оговаривается необходимость подключения кабеля через УЗО и изготовления заземления.

В комплектацию теплого пола Deviflex входит непосредственно сам кабель и инструкция производителя, относительно монтажа и последующей эксплуатации. По желанию можно дополнительно приобрести терморегулятор и датчик.

Главное отличие двухжильного теплого пола от одножильного заключается в простоте укладки первого. Саморегулирующие кабели также обязательно имеют две токопроводящие жилы.

Керамическая плитка

Керамическая плитка — наиболее подходящий вид. Она не только экологична, но и прекрасно переносит перепады температуры. Однако такие покрытия приводят к значительному обогреву пола. Если для тех, кто мерзнет, прикоснувшись к плитке, – это идеальный вариант, то для детской нельзя укладывать пол, который создаст лишнюю температуру покрытия. Дети подвижны, поэтому в слишком теплых помещениях часто становятся вялыми и быстрее устают.

Укладка плитки на тёплый пол

При выборе плитки лучше отдать предпочтение современным ПВХ

Она не только имеет привлекательный внешний вид, но и достаточно теплая без дополнительного подогрева — это важно в летнее время

Регуляторы тёплого пола Devireg

На первый взгляд подобрать терморегулятор для теплого пола Devi Devireg достаточно проблематично. Дело в том, что потребителю предлагается несколько десятков различных модификаций оборудования.

На самом деле, регуляторы теплого пола Devi можно условно разделить на несколько групп:

• Программируемый терморегулятор Девирег – имеет большое количество функций. Некоторые модели имеют суточный или недельный программатор, блок дистанционного управления. При необходимости можно купить модель, подключаемую к сети интернет, чтобы удаленно регулировать настройки и выставлять температурный режим с помощью смартфона. Обеспечивает минимальное время нагрева, а также экономию энергопотребления до 30% — 50%.

• Электронно-механический регулятор – управление выполняется с помощью кнопок или сенсорной панели. Преимуществом модели является одновременное подключение электронного температурного датчика пола и воздуха. Простая конструкция, тем не менее, эффективна, особенно в небольших помещениях.
• Механический терморегулятор – схема подключения теплого пола к терморегулятору Devireg настолько простая, что выполнить ее можно самостоятельно. Принцип работы механического регулятора основан на использовании термостата. При достижении определенной температуры, он срабатывает и отключает подачу электричества. Эта же схема действует в бытовых приборах (утюге).

Производитель обязательно предоставляет с каждым комплектом отопительного и регулирующего оборудования инструкцию самостоятельного поэтапного монтажа. Строгое соблюдение правил и рекомендаций, является гарантией длительной эксплуатации системы.

Теплые полы Devimat

Электрические нагревательные маты Devi Devimat предназначены для быстрого монтажа системы отопления. При укладке отсутствует необходимость в использовании стяжки. Одно или двужильный кабель с минимально допустимым диаметром, клеится на синтетическую основу в виде сетки. Такое решение позволяет укладывать напольное покрытие сразу поверх матов. Монтаж и подключение может выполнить даже неспециалист.

Рекомендована укладка матов под плитку. Для лучшего сцепления, сетка фиксируется к поверхности с помощью плиточного клея. Максимальная толщина пола не превышает 2 см. В комплект пола Девимат входит: датчик, предотвращающий перегрев кабеля, регулятор мощности. По желанию можно выбрать тип кабеля, с одной или двумя жилами.

Обзор терморегуляторов производства Devi для тёплых полов

Терморегуляторы, управляющие тёплыми полами, работают в основном по одному принципу: срабатывание на включение и отключение нагревательного кабеля по датчику температуры.

Алгоритм срабатывания на включение тёплого пола у всех регуляторов такой: датчик, чувствуя понижение температуры на полу изменяет свое сопротивление, и когда температура пола опускается ниже установленного значения, термостат замыкает контакты включающего реле и начинает подавать питание 220В на греющий кабель тёплого пола, и этот греющий кабель, соответственно, нагревается, а вместе с ним греется и конструкция пола.

Датчик температуры пола под действием нагрева начинает изменять свое сопротивление в обратную сторону, и при достижении установленного в регуляторе температурного значения (т.е. при нагреве пола до определенной Вами в регуляторе температуры) подает команду на отключение реле. Теплый пол начинает остывать.

Цикл повторяется бесконечное число раз. Единственное отличие у программируемых регуляторов: они контролируют время суток и день недели, и если Вас и домочадцев нет дома или Вы спите, и регулятор об этом знает через установленные Вами настройки, то тёплый пол включаться не будет. Кроме того, в некоторых регуляторах есть встроенный датчик температуры воздуха.

Подключение Devireg D 610

Для подключения регулятора Д 610 надо открутить два шурупа под крестовую отвертку на верхней (лицевой) крышке корпуса.

Лицевая крышка открывается легко, но она прочная, подобно бронированной входной двери, а сам регулятор напоминает маленький сейф.

Подключение проводников нагрузки, датчика температуры и питания 220 Вольт осуществляется на клеммные колодки, они помечены буквенными маркировками «L», «N», «NO», «NC», «NTC». Согласно приведенной здесь же электрической схеме провода подключаются так:

1) Для управления нагревательными системами (тёплые полы, электрообогревательные системы, нагревательные кабели):

• провод, подводящий питание 220 Вольт, подключается к клеммам «L» и «N» («L» — фаза, «N» — рабочий ноль);
• нагревательные кабели подключаются к клеммам «NO» (нормально-открытый) и «L»;
• на маленькую колодку «NTC» подключается температурный датчик.

2) Для управления системами охлаждения (кондиционеры, вентиляция):

• питающий провод, 220 В подключается на клеммы «L» и «N» (фаза на «L», рабочий ноль на «N» );
• система охлаждения подключается к клеммам «NС» (нормально-закрытый) и «L»;
• к маленькой колодке «NTC» подключается термодатчик.

Экранирующая оплетка от греющих кабелей и экран от систем охлаждения подключаются к заземляющему проводнику подведенного питания (желто-зеленый провод).

После подключения и установки лицевой панели на место не забудьте убедиться в том, что поворотное колесико встало на место и имеет полный ход от -10°С до +50°C.

Нелишним также будет напомнить, что все подключения и электрические соединения может производить только квалифицированный электротехнический персонал с группой по электробезопасности не ниже 3 до 1000В в качестве ремонтного или оперативно-ремонтного персонала.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Плюсы и минусы теплых полов Devi

Приобретая даже самое качественное оборудование, следует понимать, что идеала не существует. Как и другие варианты подобного оснащения, электрический тёплый пол Devi имеет определённые преимущества и недостатки. Его достоинствами принято считать:

• Лёгкость монтажа. С этой задачей способен справиться даже человек, не имеющий серьёзной профессиональной подготовки.
• Отсутствие необходимости в обустройстве гидроизоляции, обязательной при прокладке водяного отопления.
• Оперативность выявления и устранения причин неисправностей с заменой только повреждённых комплектующих.
• Возможность использования с керамической плиткой, линолеумом и различными видами паркета, поскольку риск повреждения напольного покрытия при утечке теплоносителя отсутствует.
• Длительный срок службы в случае соблюдения правил эксплуатации.
• Равномерный прогрев всей поверхности пола в сочетании с высокой, до 0,1 °C, точностью регулировки температуры.
• Простота управления, освоить которое в состоянии даже ученики начальных классов.

Что до недостатков, то наиболее существенным является значительная стоимость эксплуатации, напрямую связанная с высоким уровнем энергопотребления. Чтобы ваши счета за электроэнергию не превысили разумные пределы, специалисты рекомендуют использовать подобное оборудование как вспомогательную, а не основную систему отопления.

Поэтапная укладка теплого пола

Инструкция по укладке системы состоит из нескольких пунктов-этапов.

Схема монтажа теплого пола

Основному монтажу должно предшествовать несколько подготовительных операций. Перед началом работ необходимо демонтировать мебель и бытовую технику, а также снять старое покрытие пола. В случае необходимости пол перед укладкой системы нужно утеплить с помощью керамзита, минеральной ваты или полимерного теплоизолятора.

Инструкция теплого пола уточняет, что если помещение расположено на земле или в подвале, требуется дополнительное утепление в виде теплоизоляции. Для этого лучше выполнить керамзитную стяжку или вспененный полипропилен в качестве подложки.

Расчет теплого пола

В туалетах и ванных после грунтовки монтируется гидроизоляция. Это может быть:

• штукатурный вариант, состоящий из цемента и полимеров;
• силиконовая мембрана, которая считается более современным и надежным материалом.

Гидроизоляция пола своими руками

После чего поверхность необходимо выровнять с помощью строительной смеси. Угловой шлифовальной машиной прорезаются канавки для укладки кабеля и термодатчика.

При установке учитываются следующие обязательные условия:

Пошаговая установка теплого пола

нагревательные элементы раскладываются на полу. На поворотах сетку разрезают, не трогая кабель;
к терморегулятору подсоединяются провода самой системы теплого пола и распределительной коробки. После этого подается напряжение для проверки равномерности нагревания и работа элементов;
после установки теплого пола датчик температуры помещается в специальную трубку

Это важно, чтобы в процессе эксплуатации его можно было заменить.

1. Формирование стяжки

При проведении заливки клеевого раствора нужно соблюдать осторожность, так как небольшое смещение системы может привести к снижению эффективности работы

Схема заливки теплого пола

1. Заключительный этап

Окончание процесса монтажа предполагает укладку плитки или другого напольного покрытия сверху стяжки

Важно помнить, что осуществлять укладку покрытия можно не ранее, чем через 5 суток после укладки кабелей теплого пола

Крепеж для труб теплого пола

Важные моменты

Чтобы избежать проблем во время проведения монтажных работ, стоит уделить внимание следующим важным моментам:

• Тщательно вымерить длину кабеля, так как уменьшить греющий кабель не получится.
• Включать электрический пол можно только после полного высыхания стяжки и клеевого раствора. До этого момента его нельзя подключать даже для проведения тестирования.

  Информативная таблица о нагревательных кабелях Деви

• Инструкция гласит, что перед укладкой кабеля поверхность пола нужно очистить от засорений и прогрунтовать.
• Не стоит ходить по включенному кабелю в обуви на каблуке.
• Датчик, показывающий температуру, не должен быть залит стяжкой или раствором. Его лучше расположить в гофрированную трубу.
• При проведении монтажа нужно обязательно контролировать показатели сопротивляемости, чтобы они сверялись с теми, которые указывает инструкция.
• Прежде чем проводить укладку, нужно нарисовать схему с учетом расстояний до стен.
• Для того, чтобы кабели не выходили из строя, поверхность пола необходимо полностью изолировать.

Установить теплый электрический пол можно самостоятельно. Однако перед проведением работ должна быть тщательно изучена инструкция.

Кабель или мат – что лучше выбрать

Выбор вида тёплого пола для частного дома или квартиры будет зависеть от многих факторов, однако практически все они второстепенны

Важно учесть лишь 2 основных параметра — финансовая составляющая и область применения. Оптимальным вариантом для использования на улице будет кабель, а вот для монтажа внутри жилого помещения лучше отдать предпочтение матам

С виду нельзя сказать, что под покрытием система тёплого полаФОТО: studio-parquet.ru

Что касается финансовой стороны, то здесь всё немного сложнее. К примеру, для монтажа тёплого пола в небольшом помещении с прямыми углами однозначно нужно использовать маты. Для более крупных площадей стоит просчитать, достаточно ли средств на покупку и монтаж матов, или такое приобретение пробьёт дыру в семейном бюджете. Если же абстрагироваться от стоимости, то использование нагревающих матов становится более удачным решением.

Монтаж нагревательного кабеля Deviflex

Нагревательный кабель Деви необходимо монтировать во время строительных работ. Нужно к штробе установить 2 пластмассовые трубки из каждого места для монтажной коробки. После этого на расчищенное от лишних предметов основание пола укладывается теплоизоляция толщиной не больше 2 см. Предпочтительно установить также гидроизоляцию. Далее заливается песчано-цементная стяжка. Затем монтаж теплого пола продолжается работами по установке нагревательного кабеля:

• Необходимо проложить монтажную ленту через каждые 50 сантиметров, закрепляя ее при этом гвоздями или шурупами. Если сделать расстояния между ее креплениями в 25 мм, то теплый пол Деви можно будет монтировать на площади какой угодно конфигурации. А также благодаря такому расстоянию вы будете иметь возможность дифференцировать мощность нагрева на локальных участках.
• Теперь надо проверить сопротивление нагревательного кабеля, оно должно быть такое же, как на наклейке муфты.
• Следующим этапом является закрепление нагревательного кабеля к монтажной ленте. Не забывайте, что линии кабеля не должны касаться друг друга. Изгиб нагревательного кабеля должен быть в диаметре не меньше 5 см.
• Необходимо установить гофрированную трубку между линиями нагревательного кабеля, впоследствии в нее нужно будет поместить датчик температуры пола. Для того чтобы датчик правильно функционировал, следует закрепить предохранительную трубку в центре кабельной петли.
• И последнее что нужно сделать – это установить датчик температуры пола.

Установка теплого пола Devi на видео ниже.

На этом установка теплого пола Devi в варианте нагревательного кабеля Deviflex окончена. Далее пол заливается песчано-цементной стяжкой. Во время этого процесса требуется внимательно следить за тем, чтобы не остались воздушные карманы. Когда стяжка затвердеет, монтируется декоративное напольное покрытие.

Ремонт данной системы обогрева пола производится точно также как и ремонт любого другого электрического кабельного теплого пола.

Напольные покрытия

• Ламинат
• Теплый пол
  • Монтаж
  • Выбор
  • Производители
  • Котлы
• Линолеум
• Плитка
• Ковролин
• Паркет
• Наливной пол
• Деревянный пол

Устройство пола

• Плинтус
• Стяжка пола
• Выравнивание пола
• Звуко- и гидроизоляция
• Утепление полов
• Бетонные полы
• Ремонт пола
• Подложка

Расчет досок ламината
Расчет тротуарной плитки

Рассказать о нас

ПолГид 2012-2019 | Информация

При копировании материалов активная ссылка на сайт обязательна

Нагревательные маты

Для оборудования системы отопления в помещениях рекомендуют устанавливать нагревательные маты. Они тонкие, 3 мм. На поверхности сетки, изготовленной из термостойкого пластика, укреплён одножильный или двухжильный кабель.

На основании мата нанесён клеевой слой, что даёт возможность быстро провести монтажные работы. Укладывают маты на любую поверхность: на деревянные лаги, бетонную стяжку, на старую плитку.

• «DEVImat» имеет мощность 150 Вт, функционирует от напряжения 230 В. Изделие используют в помещениях с любым температурным режимом и влажностью. На сетке располагается змейкой двухжильный кабель.
• Маты «DEVI» имеют ещё одну модификацию – «DEVIheat DSVF 150 S». Систему производятся с одножильным кабелем. К терморегулятору подключаются два холодных конца проводника. Систему не рекомендуют укладывать под стяжку. Для нагревателя используют плиточный клей. Маты приспособлены для установки на деревянные лаги. Диаметр кабеля 2,5 мм; подходит для обустройства тонкого пола. Систему укладывают под ламинат.
• «DEVIcomfort DTIR-150» – мощность оборудования 150 Вт. На матах укреплён двухжильный кабель. Девимат работает от 220 Вт. Рекомендуют укладывать маты под керамическую плитку. Слой плиточного клея не более 2 см.

Маты располагают на поверхности кабелем вверх. Сетка должна быть полностью расправлена. Благодаря клейкой основе она хорошо держится на полу. Дополнительно можно укрепить её скотчем. Если есть необходимость повернуть мат, то разрезают сетку, кабель не трогают. Нарушать его целостность не рекомендуют. Изделие поворачивают на 1800 и продолжают монтажные работы.

Радиус изгиба кабеля должен равняться 6 диаметрам проводника. Расстояние между витками выдерживают 2-4 см. На сетке между витками проводника располагают термодатчик. Провода от матов и датчика подсоединяют к терморегулятору. Предварительно их размещают в гофрированных трубках.

Для прогрева систем потребуется время, до 48 ч. Чтобы в доме всегда был комфортный микроклимат, рекомендуют подключить датчики к программному обеспечению, и управлять системой отопления через компьютер. «DEVI» имеет представительство в Москве и других крупных городах по всему СНГ.
