Тепловентиляторы Volcano: что это за системы воздушного отопления, описание прибора

Описание и особенности тепловентилятора Вулкан

Тепловентиляторы Вулкан подключаются к системе отопления, работают по конвекционному принципу Главной отличительной чертой Volcano обогревателя является необычный дизайн. Он уместно смотрится в разных помещениях — магазинах, объектах спортивной инфраструктуры, шоурумах, торговых центрах. Серьезные конструкции применяются в промышленных помещениях, складах, сельском хозяйстве.

Грамотное проектирование отопителей позволяет использовать на малых и больших площадях.

Достоинства и недостатки

Основные преимущества самых распространенных моделей — VR1 и VR2:

качество на высшем уровне;
высокая теплоотдача;
малые затраты на обслуживание;
простейшее подключение работниками со средней квалификацией;
регулировка по ряду параметров;
современный дизайн.

При достоинствах оборудования имеется ряд недостатков, связанных с европейским происхождением и способами распространения:

цены выше российских аналогов;
необходимость запитки горячим теплоносителем;
питание только 220 В;
нежные двигатели.

Как подключить термостат, чтобы обеспечить отключение вентилятора при закрытии клапана?

Функцию отключения вентилятора в момент закрытия клапана проще всего обеспечить путем подключения тепловентилятора к защищенной от перегрузки с помощью автоматического выключателя сети электропитания через терморегулятор (термостат)

В таком случае следует обращать внимание на максимально допустимую нагрузку на контактах терморегулятора, которая должна составлять не менее 3 (10) A на один тепловентилятор Volcano. В случае слишком малой нагрузки на контакты терморегулятора или установки большего количества тепловентиляторов, управляемых этим терморегулятором, необходимо установить электрическое реле, катушка которого питается от терморегулятора (230В переменного тока)

Напряжение на рабочих контактах будет составлять 230 В переменного тока, a нагрузка на рабочих контактах будет соответствовать количеству управляемых тепловентиляторов Volcano.

См. также Электрические схемы подключений Volcano

Плюсы и минусы водяных моделей

Аппараты, выпускаемые польским производителем рекомендованы для использования на объектах, где требуется быстрый нагрев помещения. Теплоносителем в них является вода. Она нагревается до определенной температуры и затем отдает тепло воздуху, циркулирующему внутри агрегата. При помощи вентилятора он через направляющие жалюзи поступает в помещение. Благодаря такому принципу действия прибор способен быстро прогревать любое помещение.

Смотрим видео, тест производителности данной модели:

https://youtube.com/watch?v=xgNgwbhbJl8

Кроме этого даже тепловентиляторы volcano mini в отличие от классических радиаторов легко монтируются и обладаю большой мощностью. Они уже успешно работают на многих объектах и успели зарекомендовать себя только с лучшей стороны.

Установка тепловентилятора volcano vr2 не требует определенных знаний и может быть выполнена самостоятельно. Допускается его подключение как к централизованной системе отопления, так и индивидуальному котлу. При этом тепло будет равномерно распределяться по всему помещению.

Главными преимуществами оборудования марки Volkano являются:

Высокая производительность;
Низкая себестоимость обслуживания и эксплуатации;
Автоматическое регулирование параметров;
Простой монтаж;
Незначительный уровень шума;
Возможность создания наиболее эффективной системы отопления в сравнении со всеми имеющимися.

Особенности модели Volkano VR2

Разработчики прибора позаботились о том, чтобы он мог использоваться для подогрева даже воздушных масс с содержанием едких веществ или повышенной влажности. Об этом говорит литой пластмассовый корпус. Для его изготовления используется материал, способный выдержать нагрев до 130°C и невосприимчивый к коррозии.

Смотрим видео о данной модели:

В качестве декоративных элементов в нем используются цветные боковые накладки. Они могут быть заказаны дополнительно под конкретную цветовую гамму дизайна помещения. Двухрядный теплообменниктепловентилятора volcano vr2 позволяет развивать мощность до 6 кВт при давлении в 1,6 Мпа. Его подключение к системе отопления выполняется с использованием патрубков, находящихся на задней панели устройства.

Струя теплового воздуха из устройства поступает в помещение через направляющие решетки. Причем ее направление регулируется одной из четырех возможных позиций. Крепится тепловентилятор Volkano VR1 при помощи специальных шпилек или монтажной консоли, дающей возможность поворачивать струю в любом направлении.

Монтаж и эксплуатация оборудования

При выборе места для установки тепловентилятора Волкано нужно учитывать различные нюансы. Среди них особое значение отводится возможности свободного доступа для сервисного обслуживания. Поскольку прибор нуждается в регулярном проведении профилактических работ, то он должен монтироваться в месте, где к нему будет свободный доступ.

Однако кроме этого должны учитываться и другие аспекты, такие как:

Подвод труб с теплоносителем;
Подключение к источнику питания;
Рациональное направление струи нагретого воздуха.

При монтаже тепловентилятора на стену расстояние от него до поверхности не может быть менее 0,4 м. При этом высота расположения прибора не должна превышать 8 м.

Установка под потолок требует отступа от его поверхности на 0,4 м. При этом агрегат может находиться на высоте от 4 до 12 м. В качестве крепежных элементов могут использоваться шпильки или консоль. Но так как они не входят в комплектацию, то приобретать их придется отдельно. Для крепления к опоре в верхней и нижней панелях тепловентилятора предусмотрены монтажные отверстия.

Назначение и применение

Данные тепловентиляторы стали неплохим аналогом классическим. Особенности их устройства дают возможность экономить, отапливая большие помещения.

Они являются хорошим вариантом в помещениях, в которых нет или находится в негодном состоянии централизованное отопление.

Сегодня созданы модели, которые обогревают палатки.

Как оказалось, чаще всего эти тепловентиляторы встречаются там, где большое помещение нужно прогреть за небольшое время. Это:

Цехи производственные.
Дома торговли и культуры.
Ангарах.

Кроме того, есть модели этой фирмы, назначение которых быт (дом, офис). Они небольшие и транспортабельные, продаются на сайте ВТС Еврохит.

Производитель

Известная польская корпорация Euroheat производит оборудование для воздушного отопления помещений различного назначения. Её продукция пользуется огромным спросом среди потребителей. Высококлассные специалисты, их мастерство и старания предоставили возможность выпускать тепловентиляторы, которые заметно выделяются на фоне аналогов следующими характеристиками:

большая мощность;
простой монтаж;
качественный дизайн;
отличное качество;
невысокий уровень шума;
использование инновационных решений.

Современный дизайн вентиляторов volcano, их превосходные технические характеристики ─ пример для других производителей.

Положительные эксплуатационные характеристики

Работа вентилятора

Как только тепловентилятор Volcano появился на рынке, он сразу же привлек к себе пристальное внимание целевых покупателей. А все потому, что польские производители предложили миру универсальное оборудование, которое может работать в паре с любой отопительной системой — будь то теплосеть, котельная или обычный водонагревательный котел любого типа

И это не единственное весомое преимущество, которым обладает тепловентилятор Volcano.

Поэтому техника обладает максимальными техническими показателями. Уровень шума, например, производящийся на пределе мощности агрегата, составляет всего 51 дБ. А в условиях обычного функционирования он не превышает 28 дБ

Эта техническая особенность привлекает внимание тех, кто владеет площадями и помещениями с повышенными требованиями к уровню шума

Практически все положительные качества проявляются и в процессе монтажа оборудования. Благодаря использованию инновационных решений тепловентилятор имеет малые габариты, при этом его мощности хватает для решения поставленных задач. Установка позволяет провести скрытое подключение или выставить прибор напоказ, сделав его частью интерьера. Это обстоятельство особенно оценили владельцы торговых центров и конференц-залов — тех объектов, внешний дизайн которых имеет большое значение.

Разновидности

Главные критерии, на основе которых различаются водяные тепловентиляторы: размер и мощность, как нагревательного элемента, так и вентилятора.

Тепловентилятор водяной EuroHeat Volcano V20

Показатели мощности составляют от 2 до 90 кВт. Благодаря такому широкому диапазону, многие модели с невысокой мощностью можно применять и дома, в любом случае это будет экономически выгодно, т.к. электричество нужно только для работы вентилятора.

По конструкции корпуса водяные тепловентиляторы бывают напольными и настенными.

Модели настенного исполнения оборудованы специальной монтажной консолью, благодаря которой можно регулировать вертикальное положение аппарата и направлять поток горячего воздуха туда, куда вам нужно.

Монтаж подобных агрегатов простой: нужно закрепить консоль на стене посредством анкерных болтов и подсоединить водяной контур к самому тепловентилятору.

Если вы имеете элементарные технические знания, то справиться с монтажом можете самостоятельно, не прибегая к помощи специалистов.

Напольные модели не нужно фиксировать и крепить, их достаточно подключить к водопроводу. Поэтому устанавливать их можно в любом месте и, в случае необходимости, перемещать.

Цена на тепловентиляторы зависит от мощности устройства.

Отопительные тепловентиляторы Вулкан

Тепловентиляторы Volcano изготавливаются в Польше с использованием инновационных технологий. Такие изделия не только обладают большим количеством технических преимуществ перед другими марками обогревателей, но и имеют высокий уровень пожарной безопасности.

Особенности, область применения, принцип действия

Основной особенностью тепловентилятора марки «Волкано» является отсутствие воздушного резистивного элемента. В таких устройствах происходит нагрев жидкости, которая затем отдаёт тепло через радиатор, обдуваемый потоком воздуха.

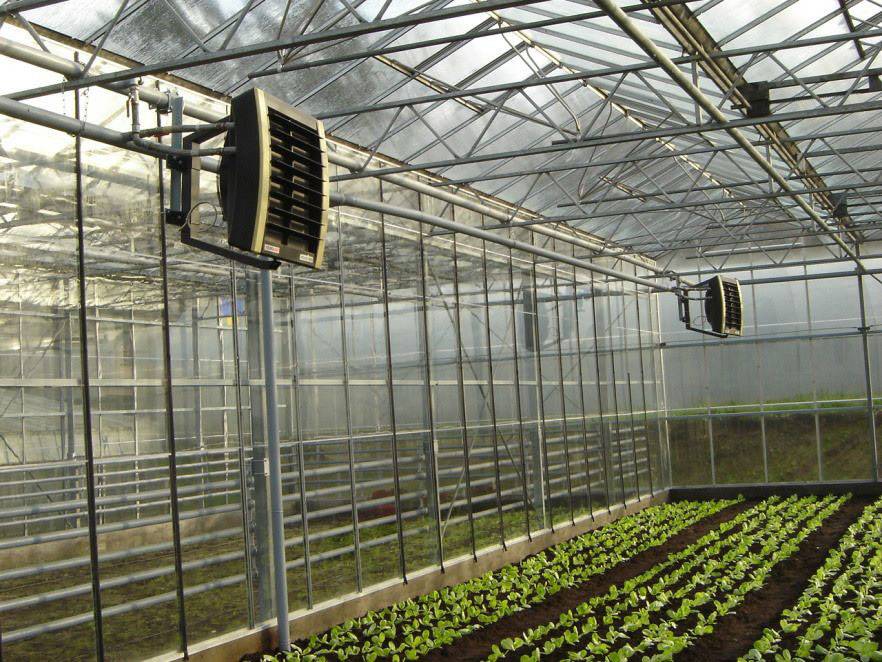

Особенно эффективна такая конструкция может быть использована для обогрева:

Теплиц.
Производственных помещений.
Супермаркетов.
Складских помещений.

Принцип действия такой техники довольно прост – внутри небольшой ёмкости осуществляется нагрев жидкости до высокой температуры. Посредством радиаторного элемента, происходит нагрев воздуха в помещении. Воздушные массы принудительно прогоняются через нагретые водой пластины с помощью вентилятора.

Правила выбора тепловых вентиляторов

Покупка отопительного прибора зависит от требования к температуре, регулярности нахождения в помещении. Выбирать тепловентилятор лучше всего с учетом технических характеристик и стоимости прибора.

При определении типа агрегата обращают внимание на показатели:

потребляемая мощность;
вид термоэлемента;
число дополнительных функций;
режим функциональности.

Выбираются домашние устройства небольшой мощности. Промышленные агрегаты рассчитываются на обогрев больших помещений. В техническом паспорте указываются характеристики, с помощью которых выбирается оптимальная модель без переплаты за ненужные функции.

Мощность

В домах со старой проводкой нельзя включать мощные приборы

Домашние тепловентиляторы характеризуются мощностью 0,8 – 3,0 кВт и применяются для комнат площадью 10 – 20 м2. Если прибор дополняет основное водяное отопление, достаточно выбрать показатель 1 – 1,5 кВт.

Маломощные устройства (0,8 – 1,2 кВт) используются в таких случаях:

в строении старая проводка с алюминиевыми проводами и перегрузка электросистемы грозит пожаром;
дом имеет несколько комнат и приборы нужно включать в каждой;
маленький размер комнаты.

Нагревательный элемент

Спиральный тепловентилятор

Нихромовая проволока используется в приборах давно и представляет дешевый тип обогревателя, достигает +800°С. Спираль часто перегорает, является пожароопасным элементом, поэтому устройство требует контролирующего датчика перегрева.

ТЭН перегорает реже, т. к. нагревается до +450°С, пыль в воздухе не сгорает, поэтому нет неприятного запаха. Цена тепловых вентиляторов с ТЭНом выше спиральных, но они безопаснее. В керамических агрегатах нагреватель выполнен из полупроводников, покрытых защитным слоем. Температура находится в пределах +100 – +150°С, а крыльчатка располагается сзади элемента, что дает равномерное охлаждение.

Режимы работы

Каждая модель имеет несколько режимов функциональности. Одни выставляются при работе в межсезонье для создания комфорта, другие являются идеальным вариантом в морозные дни.

Разновидности режимов:

показатель ½ мощности обозначается на панели одной точкой или цифрой 1;
работа в полную силу выбирается переводом тумблера на 2 точки или цифру 2;
вентиляция осуществляется, когда ручка переведена в начальное положение.

Третья позиция выбирается летом при проветривании комнаты. Переключение тумблера означает изменение скорости оборотов крыльчатки, координацию нагревания, автоматическое поддержание выбранных показателей.

Дополнительные функции

Термостат тепловентилятора предотвращает перегрев оборудования

Защита от перегревания реализуется термостатом и включается при достижении максимальных значений, тепловентилятор перестает работать на определенное время и охлаждается. Есть реле, которое выключает устройство при падении или перекидывании.

Мощность воздушного потока регулируется выбором скорости вращения вентилятора. Режим выбирается, если обогревается территория, близлежащая к нагревателю без распространения тепла по всей комнате.

Дополнительные функции включают:

механизм поворота прибора;
подшипники бесшумной работы;
термостат;
корпус с защитой от капель влаги;
увлажняющее устройство;
воздушный фильтр;
пульт дистанционного набора команд.

Выпускаемые модельные линейки

Небольшие модели применяются как источники дополнительного тепла

Лучшие для подогрева воздуха в помещении — модели Volcano VR. Для полноценной работы им не нужен уличный воздух — он берется непосредственно в здании.

В 2019 году выпускаются следующие модели:

Вулкано тепловентилятор Mini с двигателями AC и EC;
VOLCANO VR1, VR2, VR3 с движками AC, EC;
отопитель Вулкан VR-D.

С 2018 года изготовление моделей с проверенными годами двигателями AC уменьшено. Европа перешла на движки с умеренным энергопотреблением EC. Энергосберегающие модели экономят 16% энергии.

Volcano Mini

Отопительные вентиляторы предназначены для прогрева помещений с помощью теплоносителя и распределения потоков управляемыми жалюзи. В конструкции присутствует пара теплообменников с температурой теплоносителя до 130 градусов. Расход воздуха — 2100 куб.м./час. Шумность двигателей на уровне 52 дБ. Вес 17,5 кг. Средняя стоимость 21000 руб. Низкая стоимость, средний расход воздуха, длина струи до 14 м, основание для активного применения при обогреве малых и средних по площади помещений.

Volcano VR1

Популярная линейка вентиляторов с мощностью 5 — 30 кВт. Цена 27000 руб. Вода используется в качестве теплоносителя под давлением до 1,6 Мпа. Температура рабочей среды — до 130 градусов. Вентилятор создает шум до 56 дБ. Напряжение питания — 220 В однофазной сети. Обороты двигателя — 1380 об/мин. Эта модель используется для бытовых нужд в помещениях средней величины. Удобна при отсутствии трехфазного напряжения.

Volcano VR2

Модель, работая от 220 В, способна нагреть помещение большой площади – ангар, склад, спортивный зал

Тепловая мощность 8—50 кВт обогревает большую площадь. Это интересно для спортплощадок, торговых центров с дефицитом трехфазного тока. Модель работает от 220В. Длина факела струи составляет 22 м, вертикальная — 11 м. Стоимость оборудования — 33000 рублей. 2 теплообменника с суммарным объемом 2,16 куб.дм. отвечают за прогон воздуха объемом 4850 куб.м/час.

Volcano VR3 EC

Волкано тепловентиляторы мощностью 13-75 кВт относятся к промышленному оборудованию. Горизонтальная струя воздуха достигает 25 м, вертикальная – до 15 м. У этой модели Вулкана отопление воздушное — 5700 куб.м/час. Этот расход достигается работой небольшого движка мощностью 0,37 кВт. Эффективность модели Вулкан позволяет использовать отопительный прибор для обогрева помещений в тысячи квадратных метров. Прочные сорта пластика защищают от агрессивных сред, ультрафиолета, выдерживают жару, холод, влажность. Аппараты серии небольшие по размеру и привлекательны в дизайне.

Volcano Mini EC

Энергосберегающие двигатели мощность 95 Вт обеспечивают горизонтальный поток до 14 м, а вертикальный — до 8 м. Оборудование компактно, что нужно для малых помещений. Производительность отопления Вулканом при этом не страдает, достигая 2100 куб.м./час. Тепловая мощность 3— 20 кВт.

Эксплуатационные условия

Допускается эксплуатация установки при температуре от -10°С до +40°С. Влажность воздуха должна составлять не больше 80% при температуре +20.

Запрещается пользоваться вентилятором в чрезмерно запыленном пространстве (10мг/м³). Нельзя устанавливать агрегат в помещении, воздух которого вмещает агрессивные вещества, технические волокна, смолы и капельную влагу.

В качестве теплоносителя для установки выступает перегретая или горячая вода с такими показателями: температуре не больше 150°С, рабочее давление не должно превышать отметку в 1.2 МПа.

Управление установкой осуществляется выносным пультом, который входит в комплект. При наличии смесительной опции поддерживается определенная температура воздуха и регуляция мощности, производительности. С одного пульта управляют только одинаковыми тепловентиляторами. Суммарный ток через пульт – не больше 2 А.

Порой недостаточно стандартных устройств для прогрева пространства, особенно если в доме находятся малые дети. Именно поэтому в зимнюю пору небольшой тепловентилятор используют для отопления квартиры. Он является даже более экономичным, чем комплект из нескольких привычных обогревателей.

Единственный и не особо существенный недостаток у агрегата – ограниченность использования в промышленной сфере из-за необходимости присутствия водопровода с горячей водой. Но данный минус отыскивается у большинства обогревателей.

Тепловые вентиляторы Volcano VR1, VR2, Mini

Применение агрегатов Volcano по праву считаются одним из прекрасных вариантов для отапливания почти что разного типа помещений. Такие аппараты способны прекрасно обгореть воздух до температуры которая задана благодаря применению контура горячей воды и электровентилятора. Оборудование Volcano VR изготавливается в Польше на предприятии компании VTS Group, которая широко известна на Европейском и Азиатском рынке и уже на протяжении многих лет является самым подходящим изготовителей теплового оборудования отличного качества.

Воздухонагреватели Volcano VR1 и VR2 предназначаются удачно используют в складских помещениях, в цехах, в точках продажи, в центрах для занятьий спортом, развлекательных комплексах, в автомобильных салонах, в теплицах, животноводческих комплексах, птицефермах и множества прочих объектах.

В конструкцию агрегата входит трубный змеевик через который двигается тепловой носитель, согревающий воздух, а еще вентилятор и направляющие жалюзи, распределяющие тёплый воздух по всему помещению.

Тепловые вентиляторы Volcano VR могут быть объединены в качестве элемента современных систем отопления.

Системы обогрева Volcano выделяются современным европейским дизайном, хорошим качеством используемых материалов, безупречной сборкой, а еще всесьма конкурентоспособной стоимостью.

цеха для производства
склады и оптовые магазины
объекты для занятий спортом
теплицы
магазины
гаражные комплексы
птицефермы и животноводческие комплексы
мастерские и автомобильные сервисы

стойкость к термическим влияниям и процессам ржавления
прекрасный дизайн
корпус выполнен из пластика
популяризация экологии и рециклинга

большая эффективность при невысоком уровне применения электричества
управление расхода воздуха при полном графике работы вентилятора
профиль металлических лопаток и подходящее соответствие предоставляют безвучную и производительную работу оборудования

большая эффективность вентилятора
большая теплопроизводительность
невысокие рабочие расходы
идеальная дальность воздушной струи
быстрый и обычный монтаж
небольшой уровень шума

быстрый, простой и прекрасный монтаж
нетяжелая и современная конструкция монтажной консоли
возможность поворота оборудования после монтажных работ в границах 0-120

элементы от ведущих изготовителей мирового маштаба
обычные, хорошие и практичные решения по управлению

направление струйки тёплого воздуха в четырех направлениях
идеальная дальность воздушной струи

Конструкция тепловых вентиляторов Volcano

Volcano оборудован осевым вентилятором, мощность мотора которого составляет 0,61 кВт с электрическим питанием 230В/50 Гц. Из соображений безопасности вентилятор отгорожен сеткой сделанной из металла. Аппараты Volcano VR1 низкой мощности, естественно они имеют однорядный трубный змеевик, Volcano VR2 с большой мощностью, они оборудованы двухрядным трубным змеевиком. Такой трубный змеевик состоит из медного змеевика, на нем – блок ребер и коллектор, который служит для подвода и водоотвода (горячей, либо охлажденной). Направление тёплого воздуха и дальность его подачи изменяется с помощью жалюзи, закрепленных под различным углом.

Одновременно с воздухонагревателем часто покупаются вспомогательные комплектующие, например монтажная консоль (служит для хорошего закрепления аппарата на потолке или стене), клапан с сервоприводом (позволяет настраивать поток носителя тепла через трубный змеевик и благодаря этому отдачу тепла) и набор контрольно-регулирующей автоматики (изменяет расход воздуха и мощности).

Выпускаемые модельные линейки

Далее мы рассмотрим самые популярные в России модели тепловентиляторов Volcano. Их не очень много, поэтому с выбором можно определиться довольно быстро. Начнём с самых простых и маломощных моделей.
