Теплообменники для отопления

Сферы применения

Выделяют следующие сферы использования теплообменивающего оборудования:

  • системы охлаждения;
  • отопительные системы;
  • системы кондиционирования;
  • химическая промышленность;
  • обогрев бассейнов;
  • солнечные коллекторы;
  • машиностроение;
  • вентиляционные системы;
  • металлургия;
  • фармация;
  • автопроизводство;
  • пищевая промышленность.

Помимо этого, возможно применение теплообменивающего оборудования для отопления частных домовладений. Установить устройство можно как самостоятельно, так и с помощью мастера. Использование такой техники помогает равномерно распределить тепло в помещении.

Использование разного вида рабочих сред

Грамотно подобранный теплоноситель способен значительно повысить производительность работы.

Водяной пар

Одним из широко распространенных теплоносителей является перегретый (насыщенный) водяной пар. Он обладает рядом достоинств: высокая интенсивность теплоотдачи, легкое транспортирование по трубам, возможность регулировать температуру. Чаще всего данный вид теплоносителя применяют в технологических процессах с многократным испарением, когда выпариваемый продукт направляется в подогреватели или другие выпарные установки.

Горячая жидкость

Не менее распространены в качестве агентов, циркулирующих по теплообменнику – горячие жидкости и вода. Они отличаются менее интенсивным подогревом и стабильно снижающейся температурой носителя.

Для пара и воды характерен один значительный недостаток: с повышением температуры происходит резкий рост давления в системе. На пищевых производствах аппараты не могут работать при температуре выше 160°С.

Масляный раствор

Масляный обогрев целесообразен в консервной промышленности, он позволяет эксплуатировать теплообменник при 200°С.

Горячий воздух и газ

Газ и горячий воздух (максимальная температура 300-1000°С) используются в сушильных устройствах и печах. Газообразные вещества имеют много недостатков: их трудно транспортировать и контролировать по температурному параметру, они обладают низким коэффициентом теплообмена, а топочные газы сильно загрязняют поверхность теплообменника.

Как использовать теплообменники для получения ГВС от отопления

Есть несколько возможностей нагревать воду для бытовых нужд при помощи теплообменника и отопления:

  • Нагрев проточной воды. Недостаток — ограниченные возможности по расходу горячей воды, отсутствие запаса, сложность реализации поддержания стабильной температуры (надо организовывать узел подмеса или ставить контроллер). Достоинства — требуется мало места, малое количество компонентов.

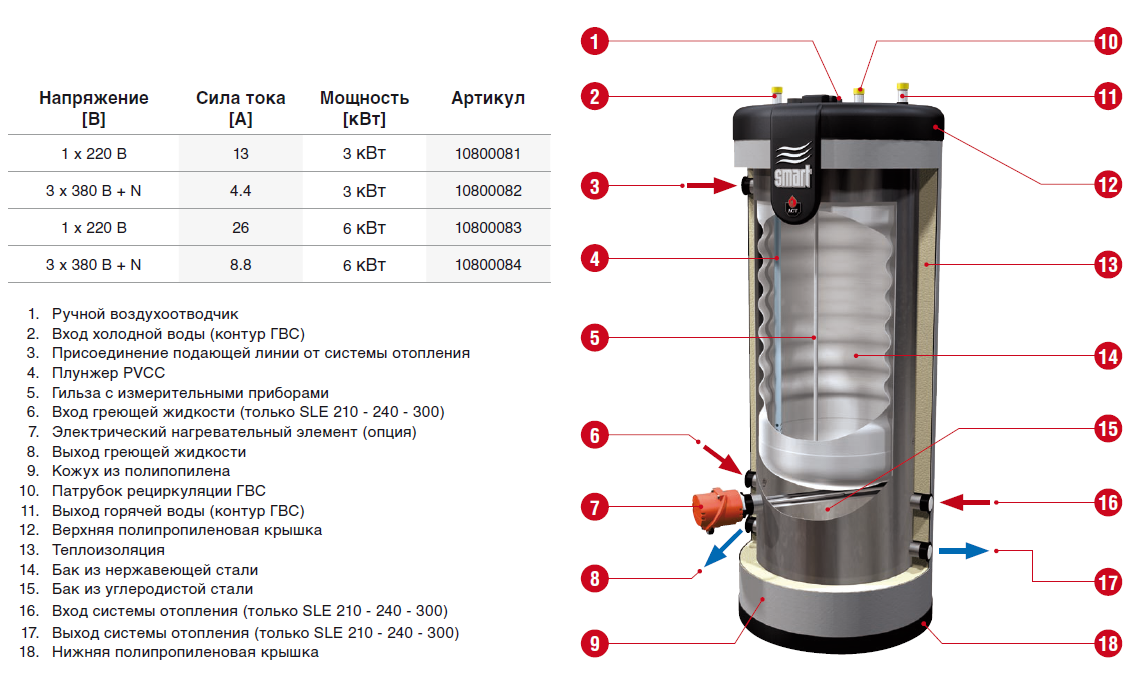

  • Нагрев воды в какой-то емкости. Теплообменник для горячей воды от отопления опускается в какую-то емкость, заполненную водой. По сути, это уже бойлер косвенного нагрева. Но в нем установлен теплообменник и подключается он к ГВС. Но речь сейчас не о них, так что не в этой статье.

    Самый элементарный теплообменник — труба, по которой бежит теплоноситель

Конструктивные особенности пластинчатого теплообменника

    Отличительной чертой устройства переноса теплоты является наличие пакета, состоящего из пластин. Они представляют собой гофрированные элементы, изготовленные из металла. Если точнее, то пластины производятся в большинстве случаев из нержавеющей стали, так как она прекрасно выдерживает воздействия теплоносителя, обладающего низким качеством.

Эти элементы соединяются между собой. При этом их крепление осуществляется с поворотом на 180 градусов относительно друг друга. Помимо пакета пластин, в состав теплообменника этого типа еще входит:

• подвижная плита;

• неподвижная плита, на которой расположены патрубки для присоединения трубопроводов;

• элементы крепления, благодаря которым происходит стягивание 2-х плит и создается рама;

• две направляющие (верхняя и нижняя), имеющие вид круглого прута.

     Такая продуманная компоновка устройства позволяет создавать аппараты, отличающиеся компактными габаритами.

     Рама пластинчатого теплообменника служит для закрепления пластин, которые изготавливаются не только из нержавейки, но и из меди или графита. Благодаря тому, что поверхность устройства является своеобразной, она создает довольно сильную турбулентность средам, использующимся для переноса тепла и движущимся по трубам. За счет этого возрастает теплопередача у аппарата.

      После установки гофрированных пластин на свои места образуется две герметичные системы, полностью изолированные друг от друга. Именно по ним движется холодная и горячая среда. Благодаря такой конструкции происходит теплообмен.

      Из гофрированных пластин собирается пакет. При этом они располагаются крест-накрест. Такое их размещение позволяет создать жесткую конструкцию. Все гофрированные пластины оснащаются прокладками для уплотнения соединений. Это очень важные элементы, обеспечивающие хорошую герметичность устройства особенно в рабочем состоянии. Прокладки позволяют теплоносителям бесперебойно протекать в противоположных направлениях по трубам. Они имеют особую конфигурацию. Благодаря такой конструктивной особенности уплотнительных элементов не допускается смешивание холодной и горячей среды.

     Высокий требуемый коэффициент передачи тепла будет обеспечен, если правильно подобрать размер теплообменника в соответствии с заданным объемом проходящей среды. Тем более в таком устройстве наблюдается повышенная турбулентность носителя тепла.

     Теплообменник, состоящий из гофрированных пластин — это устройство поверхностного типа. По нему движется нагреваемая и нагревающая среда. Между ними происходит передача тепла через стенку из металла. Именно она получила название — поверхность теплообмена. Основными элементами такого теплообменника являются гофрированные пластины. Эти элементы достаточно тонкие и изготавливаются методом штампования.

     Применяются пластинчатые теплообменники, как нагревательные или охладительные устройства. Их используют в разных технологических процессах, а также в нефтяной, газовой промышленности и во многих других отраслях. На фото ниже представлен пластинчатый теплообменник в индивидуальном тепловом пункте многоквартирного дома.

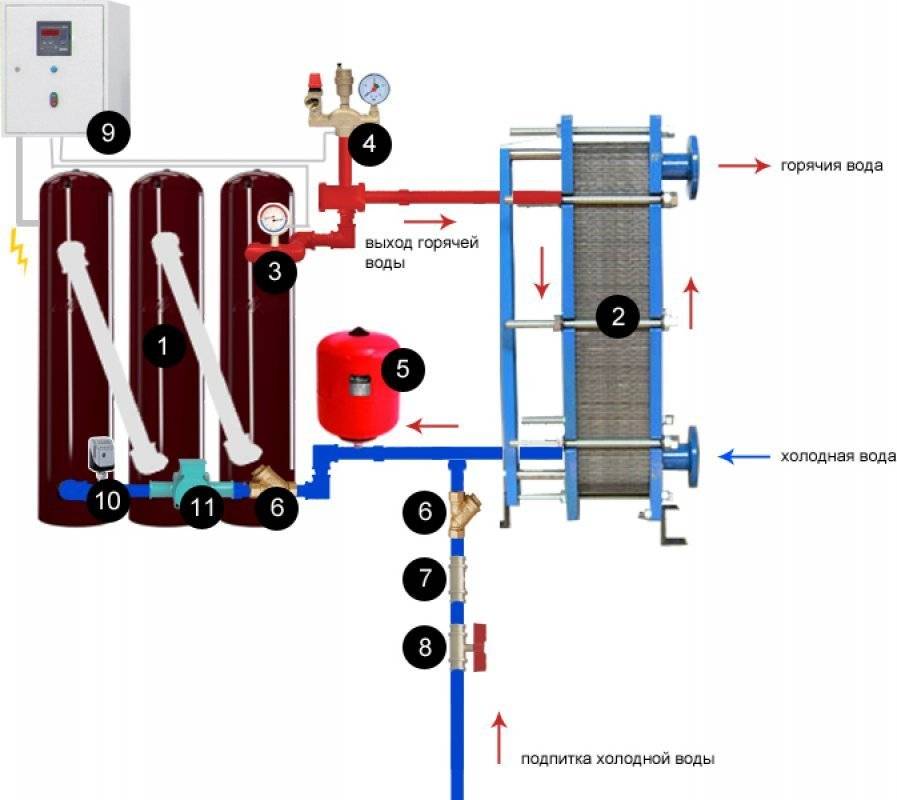

Здесь он используется для подогрева холодной воды в систему ГВС дома, система горячего водоснабжения при этом закрытая.

Как правильно подобрать теплообменник в Перми

Теплообменный аппарат

— это оборудование, в котором происходит обмен тепловой энергией между холодной и горячей средой, при этом эти среды не смешиваются и разделены стенками пластин, имеющих высокую степень теплоотдачи.

Где применяются теплообменники

Теплообменники применяются в системе ГВС (горячего водоснабжения), отоплении, вентиляции, кондиционировании, в энергетике, в металлургии, в нефтехимической и пищевой промышленности.

Но самое частое их применение – это на системах ГВС и отопления от частных домов до административных зданий и промышленных сооружений.

Основные виды теплообменников

Самыми популярными среди теплообменников – являются пластинчатые теплообменные аппараты, которые имеют высокую степень теплоотдачи, компактные размеры и универсальны в применении.

Пластинчатые теплообменники бывают паяными или разборными:

Паяные теплообменники, которые широко применяются на системах отопления, хладоснабжения, для работы с газообразными средами, на системы теплого пола, а так же на горячее водоснабжение (ГВС), если в системе нет крупных нерастворенных частиц.

Разборные теплообменники, которые в основном применяются на системы отопления, горячего водоснабжения (ГВС), вентиляции и кондиционирования многоквартирных домов. Их применение позволяет многократно снизить затраты на потребление тепловой энергии и регулировать её потребление.

Особенности для выбора теплообменника

При выборе теплообменника учитываются такие параметры:

1. Технические характеристики

. Необходимо знать такие показатели как:

  • Тепловая мощность;
  • Расход по сторонам или одной из сторон теплообмена;
  • Температуры рабочих сред на входах и выходах теплообменника;
  • Возможно допустимые потери давления в системах теплообмена;
  • Максимальная температура и максимальное давление рабочих сред;
  • Агрессивность рабочих сред.

2. Компания изготовитель

. Каждый изготовитель придерживается своей ценовой политики. Соответственно, иностранные теплообменники, такие как, Alfa Laval имеют более высокий уровень цен.

Бренды теплообменников Российской сборки, хоть даже на иностранных или отечественных комплектующих не уступают по качеству и надежности: Ридан, Этра, Теплотекс АПВ, Funke, Sondex.

3. Применение

  • Когда необходим пластинчатый теплообменник на систему отопления, берутся данные для самого холодного периода – именно тогда происходит большое потребление тепла и требуются высокие температуры теплоносителя.
  • Когда подбирается теплообменник на систему горячего водоснабжения (ГВС), то берутся температурные данные периода с мая по сентябрь – так как в этот период показатели теплоносителя самые низкие.

Из вышеизложенного видно, что для подбора пластинчатого теплообменника необходимо предусмотреть множество параметров.

Как сделать водяной теплообменник для отопления

Подобный агрегат домашние умельцы изготавливают самостоятельно, за счет чего можно значительно сэкономить. Так часто создаются змеевики, размещаемые у источника тепла, или открытые бойлеры для нагрева воды леруа мерлен.
Для изготовления открытого бойлера берется прочная емкость, в которую собирается вода и погружается источник передачи тепла. Конструкция достаточна для снабжения теплом небольшого загородного дома.

Во втором случае берется змеевик (изогнутая труба), и пропускается у котла отопления, обычной домовой печи или другого источника повышенных температур. Вода в змеевике нагревается по косвенному типу и поступает в использование уже горячей.
Все виды нагревательных элементов имеют право на существование, и в конкретном случае оптимальным может оказаться любой вариант.

У каждого типа есть свои преимущества и недостатки, рекомендуемые условия эксплуатации. Выбор осуществляется в зависимости от параметров оборудования, возможностей и потребностей потребителя. Это ключевой узел системы отопления, но при этом хороший домашний мастер может изготовить его и своими руками.

Внешний вид устройства

На любом теплообменнике нанесены технические характеристики:

  • максимальная рабочая температура, например, 200 °C;
  • максимальное рабочее давление, например, 30 бар;
  • тестовое давление, например, 43 бара.

Указывается страна-производитель, технический паспорт на языке производителя, схема, обозначаются контуры. В случае необходимости паспорт можно перевести на русский язык. Устройство и принцип работы теплообменника от разных производителей иногда могут немного отличаться. Но суть остается одна.

Контуры теплообменника для отопления могут располагаться как вертикально, так и диагонально. На принцип работы это не влияет. Наиболее простое устройство — это диагональное расположение. В данном случае теплообменник необходимо вмонтировать строго в вертикальном положении.

Горячая вода из центральной системы отопления сверху вниз будет поступать в теплообменник, передавая свое тепло автономной системе через разделительную систему. На входе это будет очень горячая вода, на выходе уже вода с упавшей температурой. В контуре автономной системы теплоноситель будет идти снизу вверх. Внизу вода нагревается незначительно, а чем ближе к верху, тем нагрев будет сильнее. За счет такого устройства системе будет легче работать.

Процесс подачи воды в теплообменник осуществляется на принудительной циркуляции. Теплоэлектростанция работает на своих насосах. А автономная система теплого пола в квартире будет работать на своем циркуляционном насосе.

Кожухотрубные теплообменники водоводяные

Завод Триумф является крупнейшим поставщиком теплового оборудования. Мы предлагаем различные варианты устройств по демократичным расценкам, среди которых стоит отметить водоводяной подогреватель (кожухотрубный теплообменник).

Применение кожухотрубных теплообменников

Эти устройства применяются в системах горячего водоснабжения, отопительных системах общественных, коммунально-бытовых и производственных зданий и сооружений, в которых в роли теплоносителя выступает горячая вода, поступающая от промышленных магистралей и теплосетей ТЭЦ.

Подогреватель водоводяной используется и в иных схемах, где требуется нагрев и охлаждение жидкости. Принцип его работы заключается в том, что греющая вода в устройстве проходит по внутреннему пространству трубы, а нагреваемая вода – по межтрубному пространству.

В качестве теплообменного оснащения он применяется и в нефтехимической и газовой промышленностях. В этом случае теплообменник водоводяной используется для охлаждения, нагрева и конденсации пара, газа и их смесей в тех или иных технологических процессах, а не только для нагревания воды и обогрева помещений. Однако следует заметить, что в этом случае параметры сред, между которыми производится теплообмен, не должны отступать от условий, регламентированных для применения устройства в системе водоснабжения.

Устройство кожухотрубных теплообменников

Секционный скоростной подогреватель ВВП состоит из кожухотрубных секций, соединенных друг с другом в блоки с заданной теплопроизводительностью при помощи соединительных калачей. Секции эти, как правило, представляют собой трубы, выполненные из углеродистой стали, с соединительными штуцерами. Подогреватель водяной подключается к сетевым трубопроводам при помощи переходных патрубков, установленных между корпусом и трубопроводом.

Производство кожухотрубных теплообменников представляет собой высокотехнологичный процесс. Для того, чтобы готовые водоводяные подогреватели были безопасными и эффективными, технологии и материалы их изготовления обязаны отвечать всем мировым стандартам и требованиям.

Они изготавливаются по ГОСТ 27590-2005, с длиной секций 2000 мм и 4000 мм., диаметром 57 мм – 530 мм. Максимальная рабочая температура теплоносителя, которую выдерживает теплообменник водяной, составляет 150ºС. Максимальное давление в устройстве не должно превышать 10кгс/см2.

При соблюдении правил эксплуатации водяные теплообменники служат до 25 лет.

Для поверхностей блоков-секций применяются трубы из таких материалов, как:

– медь М2р, изготовленная по ГОСТ 617, и медно-никелевый сплав МНЖ 5-1 (ГОСТ 17217);

– легированная латунь (модифицированная коррозионно-стойкая Л75мк, оловянная Мш 70-1-0,04, алюминиевая мышьяковая ЛАМш 77-2-0,04 и алюминиевая безмышьяковая ЛА 77-2у);

– латунь Л68, ЛО 70-1 (ГОСТ 21646); ЛС 59-1, Л63, Л68, ЛЖМц59-1-1 (ГОСТ 494);

– коррозионно-стойкая сталь, изготовленная по ГОСТ 9941, следующих марок – 08Х18Н12Т, 08Х18Н10Т, 12Х18Н10Т.

Классификация теплообменников

Теплообменники для отопления частного дома во многом определяют функции и конструктивные особенности котла, с их же помощью холодная вода получает тепло от уже нагретой.
Теплообменник также передает тепло на теплоноситель. В зависимости от способа, которым эта задача реализуется, эти агрегаты делятся на:

  • Первичные.
  • Вторичные.
  • Битермические (совмещенные).

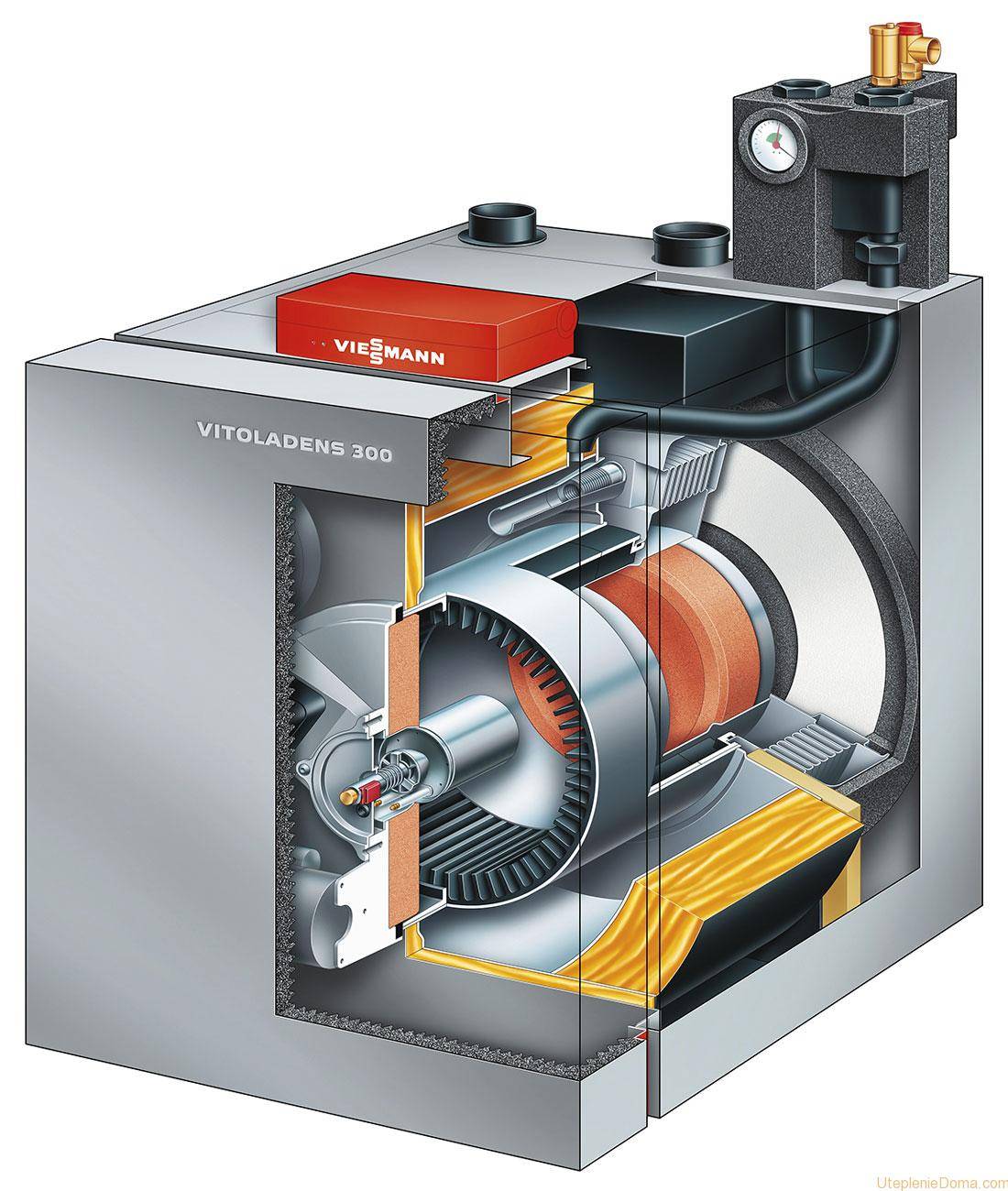

Первичный теплообменник для системы отопления

Первичный теплообменник — это изогнутая труба большого диаметра с медными пластинами. Поверхность устройства покрывается антикоррозийной краской.
Различия между моделями первичных теплообменников несущественны, обычно касаются способов подсоединения трубы, размеров устройства и мощности. Последний показатель зависит от того, сколько пластин установлено и какой длины труба.

На работе отрицательно сказываются отложения солей, грязь, копоти. Загрязненный этими веществами теплообменник для системы отопления недостаточно обеспечивает циркуляцию теплоносителя, снижается теплопроводность стенок. Во избежание этого прибегают к регулярному профилактическому обслуживанию, промывке, очистке. Помочь могут и специальные фильтры.

Вторичный теплообменник для отопления частного дома

Теплообменники ГВС или вторичного типа оснащены стальными пластинами. Пластины отличаются высокой теплопроводностью, в сочетании с большой площадью теплообмена достигается высокая эффективность прибора, несмотря на большую скорость потока жидкости.

Быстрое движение теплоносителя предохраняет прибор от отложения солей на стенках. В отличие от других типов теплообменников, в этом случае ток холодной и нагретой воды совпадают по направлению.

Битермический теплообменник для системы отопления

Котлы Linea Isy, Immergas Star kW, Hermann Habitat 2 оснащаются битермическими теплообменниками. Это двухконтурные приборы, обеспечивающие отопление и горячее водоснабжение. Конструктивная особенность заключается в наличии так называемой «трубы в трубе», на поверхности агрегата устанавливаются пластины из меди.

Рейтинг производителей теплообменников

  • качеству и надежности;
  • ремонтопригодности;
  • стоимости;
  • наличия и выполнения гарантий;
  • обеспечения запасными элементами и расходными материалами;
  • срокам изготовления и поставкам;
  • расположению производств и складов по отношению к потенциальному заказчику.

В связи с отсутствием в России конкуренции по штамповке пластин, теплообменники собирают из импортных элементов, сажая на отечественную рамку. Поэтому главный критерий для сравнения — пластины. Только Alfa Laval Поток выпускает пластины и резиновые прокладки. Наиболее себя зарекомендовали в качестве производителей пластин шесть компаний:

  • Теплотекс (комплектующие АРV — Дания);
  • Алфа Лаваль Поток;
  • СВЕП ИнтернешенРидан АБ (Швеция);
  • Ридан (комплектующие Sondex — Дания);
  • Машимпекс (комплектующие Geo — Германия);
  • Данфосс (комплектующие — Данфосс Финляндия).

Анализ проводился на основании данных, пришедших от представителей производителей, поставщиков и теплоснабжающих организаций. Он показал, что компания Алфа Лаваль Поток — единственная, которая производит пластины и прокладки в России, импортируя лишь стальные заготовки для них и сырую резину. Все производство и складское помещение находится в Московской области, срок гарантии на продукцию от 12 до 18 месяцев, а время изготовления не более 14 дней. Более 10 лет теплообменники этой фирмы работают без нареканий, компания имеет все сертификационные и лицензионные документы, в отличие от своих конкурентов, их не имеющих. Обслуживающий персонал имеет высокую квалификацию, а предоставлением сервиса занимаются уполномоченные организации. Все это говорит в пользу приобретения теплообменника фирмы Альфа Лаваль, и, хотя, цена его на 20% выше, чем у конкурентов — бесперебойная и надежная работа устройства компенсирует этот недостаток в полной мере.

Монтаж

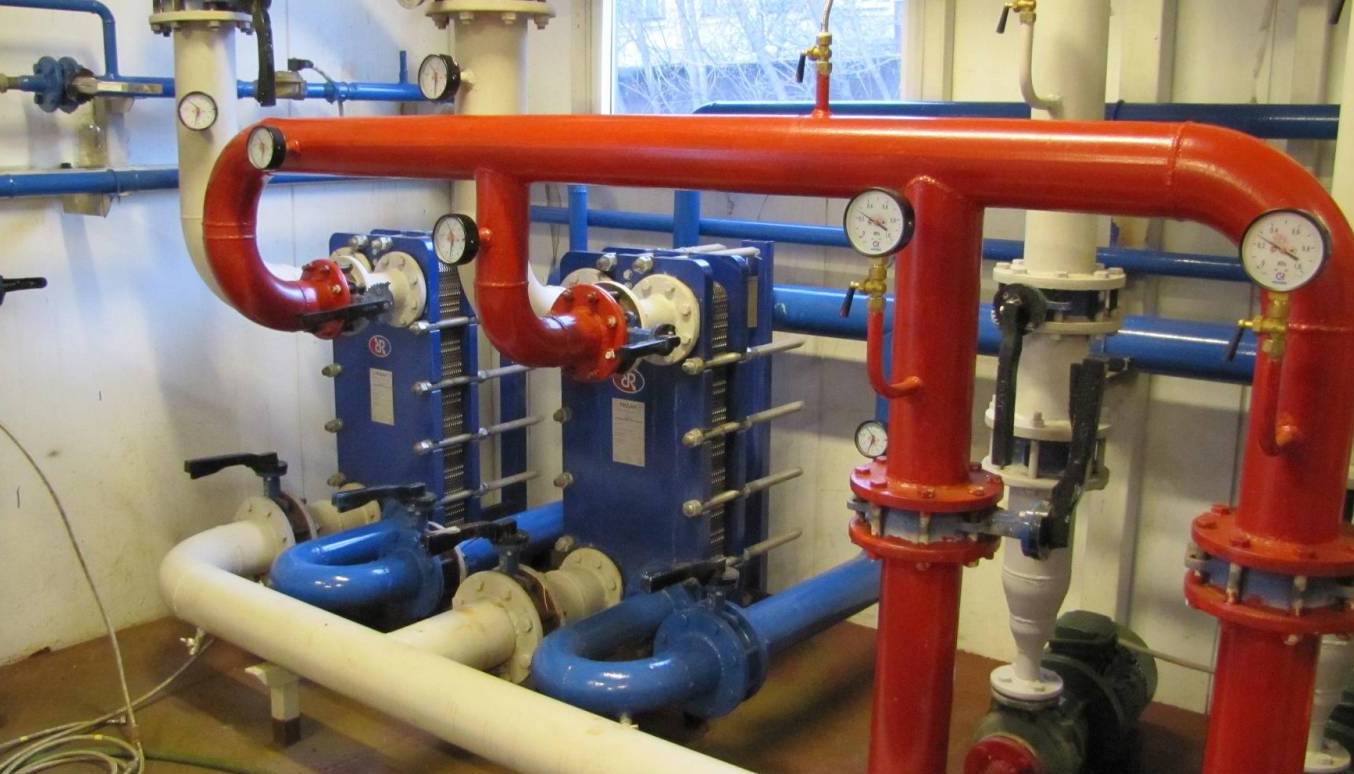

Монтаж пластинчатого теплообменника, как наиболее распространенного, осуществляется по трем вариантам:

  • параллельному;
  • смешанному двухступенчатому;
  • последовательному двухступенчатому.

При параллельном монтаже требуется установить терморегулятор. Этот способ экономит пространство, время, а также не требует больших затрат. Двухступенчатая смешанная схема обеспечивает значительную экономию теплоносителя. Это достигается благодаря использованию обратного тока теплой воды для обогрева потока с более низкой температурой.

Использование последовательной схемы применяет разделение входящего потока на две ветки. Одна из них проходит сквозь регулятор, другая – сквозь подогреватель. Далее оба потока смешиваются, после чего попадают в отопительный блок. Это экономит теплоноситель. Полная автоматизация оборудования невозможна.

Теплообменники закрепляются на стене с помощью крепежной ленты, консоли и уголка, прикрепленного к нижней части устройства. После этого требуется провести установку фильтров. Минимальное условие – присутствие фильтрующей системы в системе теплоцентрали. Перед установкой стоит подготовить краны и американки – резьбовые разъемные соединительные компоненты. Каждый из них включает в состав накидную гайку, прокладку и два фитинга

Важно правильно подбирать запчасти, чтобы они подходили к диаметру системы подключения. Тогда монтаж не вызовет затруднений

Внешний вид пластинчатого теплообменника

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

  • температурная разница между двумя теплоносителями;
  • габариты теплообменника и, следовательно, площадь контакта носителей;
  • материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Строение и принцип работы

Механизм действия легко рассмотреть на примере пластинчатого теплообменника заводской сборки. Структура предусматривает два контура и четыре выхода. Пластинчатое устройство разделяет потоки по давлению и температуре. Теплоносителями выступают кислоты и другие жидкости.

Теплообменники для отопления предполагают подключение к одному контуру теплых полов, а к другому – теплоцентрали.

Прямое подключение центрального теплоносителя невозможно, поскольку это приводит к выходу из строя теплого напольного покрытия.

Это происходит из-за повышения давления в теплоцентрали, температурных перепадов и присутствия химически агрессивных веществ в теплоносителе.

Строение теплообменника представлено на рисунке ниже.

Схематичное устройство пластинчатого теплообменника

Структуру теплообменника составляют:

  • станина, которая с одной стороны устройства прикрепляется к неподвижной прижимной плите и служит элементом опоры;
  • пакет пластин, образующий между составляющими элементами каналы для теплоносителя;
  • рама, которая состоит из подвижной прижимной плиты , неподвижной прижимной плиты и задней стойки;
  • кожух, служащий для защиты устройства от внешних воздействий;
  • шпильки, которые размещены по краю отверстий, через которые в устройство поступает теплоноситель;
  • прокладка, необходимая для герметичности каналов;
  • опорные и крепежные элементы (направляющие балки, несущая база, лапы станины и рамы, подшипники, болты, гайки, шайбы).

Синие и красные стрелки на рисунке обозначают направления движения холодного и горячего теплоносителя внутри теплообменника соответственно.

В быту применяют теплообменник, чей принцип функционирования основан на разделении потоков и поддержании автономного функционирования теплых полов при пониженном уровне рабочего давления в 1,5 бара и подключении чистой воды.

Структуру теплообменного оборудования составляют три группы пластин:

  1. Набранные, принадлежащие автономной системе отопления с пониженным уровнем давления.
  2. Набранные, принадлежащие центральной системе отопления с повышенным уровнем температуры и давления.
  3. Разделительные, характеризующиеся малой толщиной и передающие тепло от централизованной системы к автономной.

Число и параметры пластин предопределяют мощность теплообменного оборудования. Каждое устройство предполагает установку очистительного фильтра. Он способен удержать грубые частицы: окалины, стружку и прочие. Фильтр нуждается в периодическом промывании очистительными растворами.

Принцип работы теплообменника

Принцип работы теплообменника заключается в передаче тепловой энергии от одного теплоносителя к другому. В устройство поступает прямая греющая среда и холодная среда. При прохождении их между пластинами по каналам происходит нагревание холодной среды. На выходе из теплообменника получают нагретую среду и обратную греющую среду. Внутри оборудования теплообменивающие жидкости движутся навстречу друг другу, то есть в противотоке, и не могут смешиваться, поскольку разделены пластинами.

Вопросы о паяных и пластинчатых теплообменниках, выполненных по технологии Alfa-Fusion

Как обеспечить возврат масла в испарители?

Конструкция как системы распределения, так и каналов пластин в испарителях Alfa Laval гарантирует возврат масла в компрессор. Это особенно актуально для компрессоров с инверторным приводом, поскольку количество хладагента и его скорость могут сильно варьироваться в процессе работы. Программное обеспечение, которое проверяет производительность испарителя при минимальной нагрузке, является обязательным для обеспечения безопасной эксплуатации.

Что важно учитывать при замерзании носителя в тепловых насосах?

Замерзание носителя является одной из главных проблем, которые необходимо учитывать при эксплуатации тепловых насосов. Теплообменники Alfa Laval специально сконструированы так, чтобы при их использовании в тепловых насосах типа «воздух-вода» не было замерзания при размораживании. Однако возможность предотвращения замерзания зависит от рабочих условий, установленных вами для системы, в частности, от мощности компрессора, подачи рассола и температуры.

Alfa Laval регулярно проводит моделирование работы системы как в лаборатории, так и с помощью программного обеспечения, чтобы определить пределы безопасной эксплуатации.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.
