Выбираем теплообменник для газовой колонки

Рейтинг лучших газовых колонок

Лучшая газовая колонка для дома

Electrolux GWH 14 NanoPlus 2.0

Газовая колонка ценой 13 790 рублей. Производительность достигает 14 литров в минуту — это результат очень солидной тепловой мощности в 28 киловатт и медного теплообменника. На выходе может выдавать давление от 0.20 до 8 атмосфер.

Открытая камера сгорания и электроподжиг делают водонагреватель лучшим выбором для частного дома, где устройству будет обеспечен нормальный дымоход. Для безопасности предусмотрена многоуровневая система контроля безопасности европейского типа, которая включает газ-контроль, защиту от включения без воды, от перегрева и от работы при отсутствии тяги.

Цена: ₽ 13 790

Electrolux GWH 14 NanoPlus 2.0

Лучшая газовая колонка с работой при низком давлении

Bosch WR 10-2P23

Недорогая газовая колонка от известного немецкого бренда, которую можно купить всего за 10 000 рублей. Тепловая мощность составляет 17.40 киловатта, что даёт производительность до 10 литров в минуту при максимальной температуре воды +60 градусов по Цельсию. Рабочее давление может составлять от 0.10 до 12 атмосфер.

Медный теплообменник, открытая камера сгорания, механическое управление и пьезоподжиг позволяют назвать этот водонагреватель не самым современным, зато надёжным и энергонезависимым. Предусмотрена защита от перегрева. Заявленный срок службы — внушительные 15 лет, что делает колонку отличным вложением средств.

Цена: ₽ 10 080

Bosch WR 10-2P23

Лучшая проточная газовая колонка с закрытой камерой

Neva 4510T

Газовая колонка, за которую просят менее 9000 рублей, идеально подходящая для установки в многоквартирном доме благодаря закрытой камере сгорания. Водонагревателю не нужно отдельное помещение для установки и достаточно коаксиального дымохода, выведенного через отверстие в стене. Производительность при мощности в 17.90 киловатт достигает 10 литров в минуту, так что её хватит и на то, чтобы помыть посуду, и на то, чтобы принять душ.

Предусмотрена возможность работы не только на магистральном, но и на сжиженном газе из баллонов. Электроподжиг обеспечивает удобство использования. Есть ограничение температуры нагрева и защита от перегрева.

Цена: ₽ 8 790

Neva 4510T

Лучшая проточная газовая колонка с открытой камерой

BaltGaz Classic 10

Классическая газовая колонка от ведущего российского производителя газового оборудования. За водонагреватель просят около 8300 рублей. Его тепловая мощность составляет 17.90 кВт, что позволяет устройству достигать производительности в 10 литров в минуту. Имеется возможность работы на сжиженном газе.

Камера сгорания здесь открытая, поэтому для работы водонагревателю необходим полноценный дымоход. Предусмотрена функция электроподжига, в наличии встроенный дисплей и термометр с ограничением температуры нагрева. Недорогой и практичный вариант для частного дома.

Цена: ₽ 8 300

BaltGaz Classic 10

Лучшая надежная газовая колонка

Wert 10EG Red Glass

В отличие от большинства аналогов, заключённых в простые белые корпуса, эта газовая колонка за 5 800 рублей украшена симпатичным фотоизображением и отлично будет смотреться на современной кухне. Тепловая мощность устройства составляет 20 киловатт, что даёт производительность в 10 литров горячей воды в минуту. Аппарат может работать с давлением в диапазоне от 0.20 до 8 атмосфер.

Нагреватель выполнен по классической схеме: с механическим управлением и открытой камерой сгорания. Благо, колонка оснащена электроподжигом, системой газ-контроля и термометром с ограничением температуры нагрева. Доступный, но очень надёжный водонагреватель.

Цена: ₽ 5 856

Wert 10EG Red Glass

Лучшая газовая колонка для квартиры

Hyundai H-GW2-ARW-UI308

При всей доступности этой газовой колонки, за которую просят всего около 8000 рублей, она способна удивить своим приятным внешним видом и богатым функционалом. Тепловая мощность устройства составляет 20 киловатт, что обеспечивает производительность в 10 литров горячей воды в минуту.

Водонагреватель оснащён медным теплообменником, LED-дисплеем, электронным розжигом и функцией регулировки пламени. Фирменная комплексная система безопасности 4D-Guard включает в себя датчик тяги, ограничитель температуры нагрева, предохранительный клапан и ионизационный стержень.

Цена: ₽ 8 000

Hyundai H-GW2-ARW-UI308

Какой теплообменник выбрать

При покупке теплообменника для газового котла необходимо обращать внимание на следующие характеристики:

Материал. Наиболее долговечными моделями считаются медные теплообменники, однако изготовители часто, ради экономии, добавляют в медь различные примеси

Чтобы не ошибиться с выбором следует обращать внимание на цвет материала. Если медь отливает серым – это значит, что при изготовлении использовались примеси и долго такая деталь не прослужит.

Способ пайки

При покупке подобных частей необходимо обратить внимание на места пайки. Если в таких местах есть чёрные точки, то это значит, что пайка производилась вручную и не отличается особым качеством. Больше всего служит деталь, при пайке которой использовался ультразвуковой метод.

Совместимость. Чтобы можно было без проблем установить теплообменник в колонку нужно убедиться, что он подходит именно вашей модели. Сделать это можно в паспорте прибора или спросив у профессионала. Обычно изготовитель старается использовать один и тот же формат теплообменника для всех моделей одного модельного ряда. Если не обратить внимание на эту характеристику, то можно сильно провозиться с установкой или он может не подойти совсем.

Материалы

Наиболее часто для изготовления теплообменников используют сталь (разные виды) и медь.

Стальной теплообменник отличается такими особенностями:

  • Стоит дешевле медного.
  • Материал очень пластичный, поэтому хорошо переносит нагрев, не меняя своих физических свойств.
  • Отличается относительно небольшим весом, что положительно сказывается на КПД теплообмена.
  • Обладает большей стойкостью к коррозии, чем алюминий и медь.

У медного теплообменника отмечают такие свойства:

  • Благодаря высокому коэффициенту теплоотдачи намного быстрее нагревает воду.
  • Чем меньше примесей, тем дороже будет стоить такой металл.
  • Из-за наличия примесей в некачественном медном теплообменнике стенки будут нагреваться неравномерно, что со временем приведет к их разрушению.
  • У меди отмечают высокую стойкость к коррозии.
  • Для удешевления детали многие производители прибегают к меньшей толщине стенок и малому сечению трубок.
  • Весит медный теплообменник примерно 3-3,5 кг.

Советы по выбору

Подведем итоги о том, на какие моменты следует обращать внимание при выборе газовой колонки:

Тип камеры сгорания определяет конструкцию системы отведения продуктов горения, системы вентиляции в помещении и стоимость устройства;
Мощность. Для создания ГВС в среднестатистической отечественной городской квартире достаточно приобрести колонку мощностью 17-20 кВт;
Производительность определяется количеством одновременно задействованных точек водоразбора. Ориентируйтесь на показатели 10-12 л/мин;
Тип розжига. При хорошем напоре в системе водоснабжения, лучшим вариантом будет электророзжиг от гидрогенератора

Если с давлением в системе возникают проблемы, обращайте внимание на модели с пьезоподжигом;
Защита. Выбирайте аппараты с многоуровневой системой безопасности.

Посмотрите видео о том, как выбрать газовую колонку

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Не рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

  1. Замена батарейки и чистка контактов питания.
  2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
  3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
  4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
  5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Проверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

Достоинства и недостатки

Достоинства:

  • Компактность. Даже агрегат с баком не занимает много места, поэтому его можно удачно замаскировать в помещении.
  • Экономия. Подогрев воды с помощью газа обходится дешевле, чем с помощью электроэнергии. Подогрев воды таким образом стоит дешевле, чем централизованная подача горячей воды.
  • Несколько точек водозабора. Проточной газовой колонки достаточно для нагрева воды для трех и более точек. Достаточно устройство с мощностью от 8 кВт, которое подсоединяется.
  • Невысокая цена. Устройства стоят дешевле приборов, работающих от электричества. В ассортименте брендов множество моделей по бюджетной цене, которые не уступают более дорогостоящим приборам.

Недостатки:

  • Сложный монтаж. Газовые колонки устанавливать сложнее, чем электрические водонагреватели. К тому, же без посторонней помощи не обойтись. Необходимо вызвать специалистов, а также получить разрешение на установку оборудования.
  • Высокая мощность. Газовая магистраль должна иметь большую мощность, поэтому монтаж колонки во многих многоквартирных домах проблематичен.
  • Вывод продуктов сгорания. Отходы, образованные после сгорания, нужно куда-то выводить. Необходимо организовать дымоход. Это сделать легко, если человек проживает на последнем этаже. Другим придется возводить систему с наружной стены дома или монтировать турбинированную колонку, затем делать специальное отверстие в стене.
  • Опасность. Риск аварийной ситуации нужно свести к минимуму, установив колонку с защитной системой. Большинство современных устройств имеют систему безопасности. Также нужно обеспечить регулярный приток свежего воздуха: 10 единиц кислорода на 1 единицу объема сжигаемого газа.

Виды и описание

Ассортимент магазинов состоит из огромного количества устройств с разными техническими характеристиками.

Все модели можно разделить на два вида:

  • проточные;
  • накопительные.

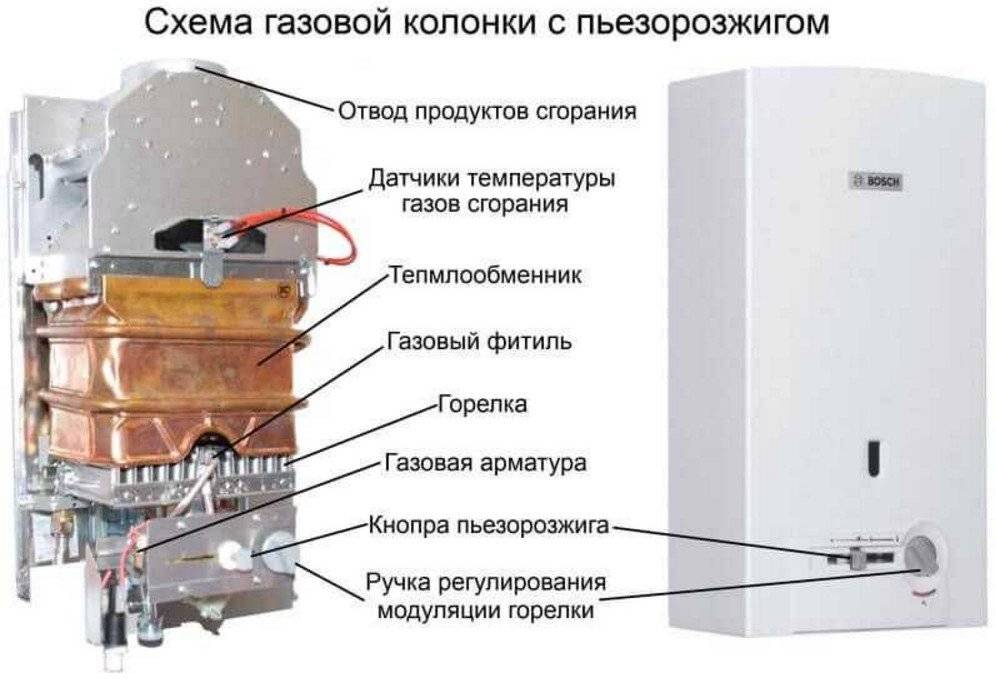

Проточные

Колонка не оснащена накопительным баком и служит для мгновенного разогрева жидкости. Внутри прибора находится теплообменник с водяной трубкой, а под ним — газовая горелка. При сжигании топлива образуется тепло, нагревающее воду и подающую ее через теплообменник.

Отработанное топливо накапливается в коллекторе и выводится на улицу.

Простые модели оснащены механическим управлением. В более дорогостоящих приборах розжиг производится автоматически при включении крана с горячей водой. Температура воды регулируется стандартным редуктором либо более современной электроникой.

Колонки оснащены камерой сгорания открытого типа. Отработанный газ выводится через обычный дымоход либо через принудительную систему вентиляции. Второй вариант применяется в многоквартирных домах.

Устройства снабжаются системой безопасности, поэтому безопасны в использовании.

Накопительные

Приборы схожи с электрическими бойлерами. Разница заключается только в источнике тепла. Основа — емкость, где хранится горячая вода. Устройство оснащено теплообменником, внутри которого движутся продукты сгорания.

Процесс сгорания происходит в нижней части конструкции, где расположена горелка. Предусмотрены специальные рассекатели, чтобы газ отдавал тепло при движении вверх.

Причины выхода теплообменников из строя

Период эксплуатации определяется прежде всего тем, каким образом обеззараживается вода в городском водопроводе. На территории России применяют или чистый хлор, или двуокись хлора. Когда водяной поток, идущий по медной трубке, нагревается, это приводит к бурной химической реакции. Хлорид меди уступает чистому металлу по прочности, и потому довольно быстро появляются свищи. Больше всего повезло жителям городов, где водопроводная вода озонируется.

Но таких населенных пунктов еще очень мало. Дороговизна современного решения не позволяет рассчитывать на быстрое распространение озонирования. Мало того, сейчас производители начали всячески экономить. И если раньше с толстыми трубками теплообменников неприятности случались довольно редко, то теперь повсеместно используется тонкая медь низкого качества. Срок службы изделий ощутимо снизился.

Способы подбора теплообменника

Существует несколько вариантов подбора теплообменника:

  • Самостоятельный расчет необходимых параметров по формулам. Имея профильное образование, справиться с этой задачей возможно, однако затем придется делать выбор одной из нескольких подходящих типомоделей от разных производителей и с разной ценой. Не зная досконально рынок данного оборудования, можно легко ошибиться, приобрести недорогое, но низкокачественное оборудование либо же переплатить за ненужные опции.
  • Подбор профессиональными инженерами с помощью специального программного обеспечения. Данный подход позволяет избежать ошибок, так как специалист учитывает и пожелания по бюджету, и все вводные данные: габариты места монтажа, необходимую мощность, температурный режим и пр. Инженеры подбирают не только теплообменник, но и полный набор расходных материалов для установки. Большинство специализированных , осуществляют расчет и подбор теплообменников бесплатно.

Восстановление фланцев патрубка газовой колонки пайкой

Как то на глаза попались два отрезка медных трубок с фланцами, на которые были надеты накидные гайки-американки. Эти детали предназначены для монтажа водопровода из медных труб.

При пайке теплообменника газовой колонки я вспомнил о них, и возникла мысль восстановить ранее треснувший медный патрубок, соединяющий выходную трубу теплообменника с водопроводом горячей воды, припаяв к ним новые фланцы, без дела пылившиеся на полке. Задача несколько усложнялась, так как у имеющихся в наличии деталей медная трубка была согнута под прямым углом. Пришлось взяться за ножовку по металлу.

Сначала была отпилена часть трубки с фланцем в том месте, где начинается изгиб. Далее с противоположного конца была отпилена расширенная часть трубки для дальнейшего применения в качестве соединительного кольца. Если бы трубка была прямой, то пилить бы не пришлось. В результате получилось два отрезка трубки длиной около сантиметра.

Следующий шаг – это отпиливание от патрубка треснутого фланца. Отпиленный кусок трубы должен быть по длине равен отрезку трубы с фланцем, подготовленным для ремонта на предыдущем шаге.

Как видите на фотографии, отпиленный кусок патрубка газовой колонки в месте образования фланца имел много трещин.

На фотографии представлены подготовленные для соединения пайкой детали. Слева – конец патрубка газовой колонки, справа – новый фланец с накидной гайкой, посередине – соединительное кольцо.

Перед пайкой нужно проверить, как стыкуются подготовленные детали между собой. Трубки патрубка должны входить в кольцо легко, с небольшим зазором.

Сопрягаемые поверхности трубок и кольца перед соединением пайкой необходимо предварительно зачистить мелкой наждачной бумагой, чтобы удалить слой окисла. Зачищать кольцо внутри удобно, обернув наждачной бумагой круглый стержень, например рукоятку небольшой отвертки. Далее зачищенные поверхности необходимо залудить тонким слоем оловянно-свинцового припоя ПОС-61 с помощью паяльника мощностью 60-100 ватт. В качестве флюса лучше всего использовать кислотный хлористо-цинковый флюс, проще говоря, соляную кислоту, гашеную цинком. Так как паяются медные детали, то подойдет и канифоль или аспирин.

При пайке нужно обеспечить, чтобы стык труб оказался внутри кольца приблизительно посередине. Если после лужения трубки не захотят входить в кольцо, то нужно разогреть их паяльником, припой расплавится и трубки войдут. Не забудьте перед спайкой патрубка надеть на трубку накидную гайку.

После того, как трубки сочленены, останется только заполнить зазор расплавленным припоем. Как видите на фотографии, получилось вполне герметичное и механически прочное соединение. Патрубок отремонтирован, и можно устанавливать его на место в газовую колонку, будет служить не хуже нового.

Проверка показала герметичность патрубка в месте пайки, но течь возникла на другом его конце, по той же причине появилась микротрещина. Пришлось таким же способом отремонтировать и второй конец патрубка. Работает с отремонтированным патрубком газовая колонка уже более года. Протечек воды не наблюдалось.

По такой технологии можно восстанавливать герметичность не только медных и латунных трубок, но и трубок из нержавеющей стали и железа. Технология применима не только для ремонта газовых колонок, но и для ремонта других аппаратов и машин, включая автомобили.

На что ориентироваться при подборе такой техники

Производителей подобных агрегатов много – среди них немало достойных и надёжных вариантов

Важно ориентироваться на следующие показатели:

  • мощность техники;
  • тип розжига;
  • вид горелки;
  • безопасность.

Характеристика мощности влияет на её общую производительность. По сути дела, она определяет то количество воды, с которым прибор сможет справиться за определенный отрезок времени. Мощность может быть малой (от 17 до 19 кВт), средней (22-24 кВт), высокой (от 28 до 31 кВт). При выборе мощности надо ориентироваться на предполагаемое количество водозаборных точек в жилище. Если их несколько (причем предполагается их одновременная работа), то лучше остановиться на агрегате со средней и высокой мощностью.

Актуален и тип розжига. Раньше для этого использовались зажигалка и спички. Современные модели предполагают полуавтоматическую или вовсе усовершенствованную полностью автоматическую систему. В автоматах искру обеспечат турбины или батарейка, а для запуска достаточно только открыть кран с горячей водой. Есть и пьезорозжиг (полуавтоматический вариант), который предполагает нажатие на предназначенную для этого кнопку. Плохо здесь и то, что такой способ увеличивает топливный расход (фитиль будет гореть и после завершения розжига).

Стоит обратить внимание на тип горелки. Не стоит брать ту, которая имеет постоянную мощность – придется регулировать её, подстраивая под напор воды в системе

Лучшая задумка разработчиков – если мощность будет модулирующей. Такой элемент самостоятельно способен подстроиться под струю, тогда и температура будет актуальной.

Наконец, в вопросе надежности работы стоит обратить внимание на безопасность. Современные модели газовых колонок оснащаются тремя уровнями защиты, которая проявляется при разных казусах – нечаянном прекращении пламени, внезапном появлении обратной тяги

Предусмотрены и специальные гидравлические клапаны, помогающие избежать перегрева.

Что учесть при выборе турбоколонки

Покупая водонагреватель турбированного типа, обращайте внимание на следующие параметры:

  1. Тепловая мощность — берите средний вариант. Не гонитесь за мощными модификациями: стоят они гораздо дороже, а ресурс свой полностью не используют.
  2. Производительность — этот параметр указывает на объем жидкости, нагреваемый до определенной температуры в единицу времени. Для комфортного пользования достаточно 10-11 л/мин.
  3. У каждой модели есть свое ограничение по давлению в водопроводных трубах — если оно достигнет значения ниже определенного предела, прибор просто не включится.
  4. Используемое топливо — есть устройства, которые могут работать на двух видах газа: природном и сжиженном.
  5. Тип дымохода — например, у колонки «Нева» может быть предусмотрен горизонтальный или вертикальный дымоотвод.
  6. Тип розжига — так, у колонок «Оазис» розжиг может быть электронным или от пьезоэлемента.

Ремонт теплообменника газовой колонки при образовании накипи

Засорение теплообменника – это наиболее частая причина, почему газовая колонка плохо греет воду, которая в наших системах не самого лучшего качества.

Определить, что теплообменник нуждается в прочистке, можно только при включении колонки: из-за небольшого давления воды агрегат будет сразу выключаться или вообще не включится. Дальше порядок действий следующий:

  1. Разобрать водонагреватель.
  2. Перекрыть подачу жидкости и открыть смеситель с горячей водой.
  3. Снять с узла подающую трубку и слить с него около 1 л жидкости, после чего установить трубку на место.
  4. Влить очищающую жидкость с антинакипином внутрь, используя воронку, и оставить на 2 часа.
  5. Через 1−2 часа возобновить подачу воды и посмотреть, какой состав выходит из шланга. При необходимости нужно всё повторить.
