ТЭНы с терморегулятором для нагрева воды

Конструкция ТЭНа

Токопроводящей частью конструкции ТЭНа является металлическая спираль с высоким сопротивлением, обычно это смесь никеля и хрома. Именно такой параметр, как удельное сопротивление, играет ключевую роль в принципиальной работе устройства. Согласно законам физики, чем выше сопротивление металла, тем больше теплоты образуется при протекании через проволоку электрического тока. Спираль помещают в металлическую трубку, которая выполняется из нержавеющего материала – углеродистой стали, меди и др. ТЭНы в батареи отопления выпускаются трех диаметров трубки – 13 мм – самый распространенный, встречаются также 10 и 8 мм. Оставшийся объем трубки заполняют диэлектриком, в качестве которого часто выступает оксид магния.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

  1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
  2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Полезный совет: При подключении ТЭНа – заземление крайне необходимо. Напряжение, которое может образоваться при «пробивании» на корпус может быть смертельно опасным для человека. Не рискуйте!

Подключение к системе водоснабжения

Установка накопительного водонагревателя своими руками пошаговое руководство тех.нормы Шланги и другие элементы соединений, используемых для присоединения к водопроводу, должны выдерживать температуру не менее 80°С и расчетное давление.

Таблица определения объема водонагревателя.

Избегайте непосредственного соединения двух разных металлов, например, стали (в водопроводных трубах) и меди. Применяйте диэлектрический переходник.

Соединение водопровода с бойлером производите через запорную арматуру и потом через гибкую проводку. Входной патрубок холодной воды обозначен синей меткой. На нем нужно смонтировать клапан для сброса лишнего давления в системе.

Перед запорной арматурой можно установить также кран-тройник с присоединенным к нему сливным краном. При проведении ремонта или техобслуживания это даст возможность быстро сливать воду из бойлера. Места резьбовых соединений герметизируйте паклей или ФУМ-лентой. К выходному патрубку присоедините гибкую подводку, направляющую нагретую воду. После подсоединения откройте воду и проверьте систему на герметичность, потом подключитесь к электропитанию.

  1. Провода электропитания водонагревателя «Аристон» подключите к винтовым зажимам термостата.
  2. При подключении соблюдайте фазы — L, A или P1 — фазный провод, N, B или Р2 — нулевой.
  3. Подключите провод заземления к зажиму на корпусе водонагревателя.
  4. Подключите клеммы контрольной лампы к контактам.
  5. Нажмите кнопку термостата.
  6. Закройте крышку.
  7. Перед включением в сеть проверьте наполнение бойлера водой.

Электропровод нужно спрятать в гофру из негорючего материала или в стену. Монтаж бойлера предусматривает заземление, которое нельзя делать на металлические предметы или трубы: например, водопровод, канализацию и т.д.

Подключение к электричеству

Включать аппарат в обычную розетку крайне не рекомендуется. Такой вариант подсоединения к электрической сети не может считаться безопасным и способен привести к пожару. И все же, как правильно подключить водонагреватель? Подключение бойлера к домашней электросети должно осуществляться через отдельно протянутую линию от щитка. Линия оснащается автоматическим выключателем, при этом мощность автомата должна быть не менее 16А. От нагревателя отсоединяется заводской провод и подсоединяется новый трехжильный кабель (медный), имеющий сечение 2,5 мм.

Аппарат обязательно должен быть заземлен. В противном случае, при купании под душем возможно легкое пощипывание током и прочие неприятности, вплоть до выхода проводки из строя и пожара. Заземление подсоединяется в распределительном щитке. Если в этом ничего не понимаете, пригласите электрика.

Далее выполните следующее:

  1. Отрежьте кабель до нужной длины и проденьте его через отверстие в нижней крышке бака.
  2. При помощи ножа очистите концы проводов от изоляции.
  3. Подсоедините провода к аппарату. Желто-зеленый провод – это заземление, и прикручивается он к корпусу агрегата. Остальные (коричневый и синий) прикручиваются к контактам терморегулятора. Контакты на терморегуляторе помечены, поэтому куда подсоединить ноль, а куда фазу, не вызовет затруднений.
  4. В заключение ставится на место (если имеется) теплоизоляция, и все это зарывается крышкой.

Правила эксплуатации и обслуживания отопительных ТЭНов

Для длительной и бесперебойной работы электронагревателя, установленного в отопительном приборе, нужно соблюдать следующие правила:

  1. Включать ТЭН только в жидкой среде. Если воды или масла в батарее нет, то прибор перегорит. Если жидкость попадет на ранее разогретую трубку, произойдет тепловой взрыв. В результате может быть поврежден не только нагреватель, но и вся батарея.
  2. Накипь, образующуюся на поверхности трубки, нужно периодически удалять. Делают это раз в 3 месяца. При толщине накипи свыше 2 мм теплоотдача уменьшится, а сам агрегат может быстро выйти из строя.
  3. Для защиты от перепадов напряжения электронагреватель подключают через ИБП или стабилизатор. Нагревательное оборудование обязательно заземляют.

В качестве теплоносителя лучше использовать дистиллированную воду. Поскольку соблюсти это правило в доме с централизованным отоплением невозможно, нужно как можно чаще очищать трубки от образующейся накипи.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели.

Разновидности

Тэны бывают различной формы, мощности и среды нагрева.

Наиболее популярные разновидности:

Такая конструкция получила наибольшее распространение в водонагревательных приборах. Стоимость таких элементов довольно высока из-за применяемых в их производстве нержавеющей стали и нихрома.

Данные устройства при качественном изготовлении способны прослужить более 10 000 часов.

Оребрённый

ТЭН по своей конструкции мало отличающийся от трубчатого. Единственным отличием являются перпендикулярно расположенные рёбра из нержавеющей стали, относительно основного нагревательного устройства. Такая конструкция позволяет увеличить мощность ТЭНа за счёт большей площади нагреваемой поверхности.

Блок электронагревателей, которые применяются в установках высокой мощности, например электрических котлах.

Использование таких нагревательных элементов позволяет не опасаться полного выхода нагревательного устройства из строя. В том случае, когда перегорает один нагревательный элемент, котёл только незначительно теряет мощность и продолжает функционировать в таком состоянии до того времени, когда можно будет без угрозы размораживания отопительной системы заменить вышедший из строя ТЭН.

Такой ТЭН удобен тем, что позволяет заменить повреждённый прибор даже в водонагревателе, наполненном жидкостью за считаные минуты без разгерметизации резервуара. Подобно патрону этот элемент вставляется в металлическую оболочку, которая в свою очередь уже контактирует с нагреваемой средой.

Стоимость таких приборов немного выше, по причине более точной обработки нагреваемой поверхности.

ТЭН с терморегулятором

Нагреватели такой конструкции применяются преимущественно для нагрева жидкости. Терморегулятор позволяет не только задать необходимую температуру, но и установленный на максимальный нагрев не позволяет жидкости закипать, исключая возможность взрыва такого нагревателя.

Как убедиться в неисправности ТЭНа

 Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

  1. Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
  2. Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
  3. Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

  1. Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.
  2. Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
  3. Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

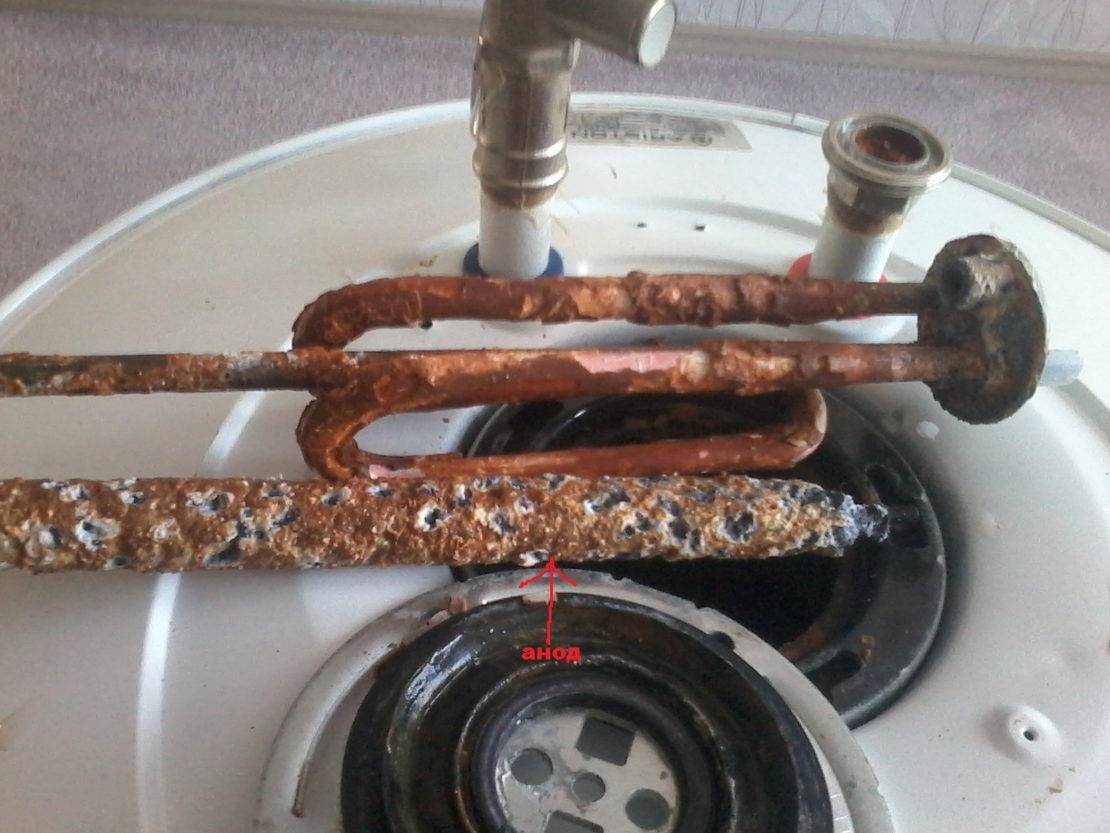

Визуальный осмотр. Если прибор оброс накипью, очистите его

Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
Проверка тестером ТЭНа

При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Как устроен и как выбрать

ТЭН со встроенным терморегулятором имеет нехитрое строение, состоящее из двух частей, нагревательного элемента и термодатчика, соединенного с регулятором температуры. Но и тут есть несколько особенностей, которые существенно влияют на исправность и срок службы устройства.

  1. Первое, на что стоит посмотреть при покупке – это его корпус. Более долговечный ТЭН будет выполнен из меди и иметь соответствующий благородный цвет, вариант подешевле обычно выполняется из «кислотостойкой нержавейки». Насколько на самом деле стойкая эта нержавейка в магазине убедиться нет никакой возможности, поэтому отдавайте предпочтение именно латунному варианту корпуса. Наружный диаметр трубки при этом обычно 13 мм, но бывают и тонкие, маломощные варианты – по 10 и даже 8 мм;
  • Маркировка. Так как мы рассматриваем ТЭН для водонагревателя, следует убедиться, что в маркировке, перед обозначением рабочего напряжения 220V стоит литера «Р», обозначающая работу в воде и слабых щелочных растворах;
  • Мощность. Следует учитывать, что при подключении в обычную домашнюю сеть, не стоит использовать ТЭН, мощнее 2,5 кВт – это дает слишком большую нагрузку на обычную проводку. Если вы планируете подключать более мощный ТЭН с терморегулятором – проложите до места его установки отдельный кабель от щитка с соответствующим сечением.
  • Термодатчик располагается в отдельной трубке и в случае необходимости, вынимается из нее вместе с терморегулятором. Свиду представляет собой стержень. Внутри содержит термопару, которая при нагреве приводит в действие механизм терморегулятора. Нередко выход из строя термодатчика заставляет ТЭН выключаться при низких температурах.

Что такое тэн и его плюсы и минусы

Тэнами называются электрические устройства, которые при погружении в емкость с жидкостью, нагревают ее.

К ним относятся и тэны для батареи отопления, и обычный кипятильник для воды. Как правило, эти устройства устанавливаются в радиаторы либо в качестве основного источника тепла в домах с автономной системой обогрева, либо как дополнительное средство, которое увеличивает теплоотдачу и автоматизирует весь процесс.

Обычно, тэн для чугунного радиатора устанавливают, если:

  • Требуется переход на автономное отопление.
  • Отопительная централизованная система «не вытягивает» и в помещении холодно, то он используется, как дополнительный источник тепла.
  • Установка тэна в чугунную батарею в качестве аварийного обогревателя. Он способен спасти отопительный контур от замерзания в случае отключения теплосети. Достаточно перекрыть краны отопления, а электронагреватель включить в розетку.

У этих устройств есть свои преимущества и недостатки. К первым относятся:

  • Достаточно высокая эффективность работы и экономичность. Это связано с тем, что переход электричества в тепловую энергию происходит практически без потерь.
  • Простота установки, которую может седлать любой новичок, руководствуясь инструкцией, которая прилагается к каждому устройству.
  • Они безупречно служат долгие годы при условии, что были правильно монтированы.
  • Тэны для радиаторов отопления компактны и практически не заметны.
  • Они безопасны, так как оснащены датчиками контроля.
  • Стоимость устройства невелика, но терморегулятор, который не входит в комплект, может обойтись «в копеечку» в зависимости от его конструкции.
  • Электрические тэны для чугунных батарей способны не только регулировать нагрев теплоносителя, но и экономить энергоресурсы.

Среди недостатков устройства:

  • Высокое потребление электроэнергии в том случае, если тэн в радиаторе отопления используется как основной и единственный источник тепла.
  • Эти устройства нельзя использовать в домах с нестабильной подачей электроэнергии.

Если использовать тэн для чугунной батареи с терморегулятором в доме, где проживают редко, то режим анти промерзания спасет отопительную систему от разрыва труб. Он способен поддерживать минимальную температуру теплоносителя, которая не забирает много электроэнергии, но при этом не дает ему замерзнуть.

Установка ТЭНа в перегонный куб

Эта задача несложная и с ней справится каждый, кто имеет хоть минимальное представление о работе электрических приборов.

  1. На расстоянии 5 см от низа куба проделать отверстия под посадочные крепления ТЭНа. Делать это лучше электродрелью с использованием подходящей коронки. Отверстия зачистить.
  2. На выводные шпильки одеть втулки-уплотнители, затем просунуть концевики в отверстия.
  3. С внешней стороны также одеть втулки-уплотнители.
  4. В отверстие между втулками заложить немного термостойкого герметика или приготовленного эпоксидного клея и только после этого зажать гайку, но – без фанатизма, чтобы не сломать ТЭН еще до начала эксплуатации.
  5. Между выводами для подключения электрокабеля расположить зачищенный провод и зажать.
  6. При наличии терморегулятора, подключить и его.
  7. Надежно заизолировать соединения.

Поэтому сделайте плотно, надежно, но не переусердствуйте.

ТЭНы для радиаторов отопления

В радиаторах ТЭНы устанавливаются для поддержания температуры теплоносителя в период кратковременного отключения системы центрального отопления или для дополнительного подогрева теплоносителя. Такой дополнительный подогрев ночью может быть выгоден, если основной источник тепла – котел на недешевом жидком топливе, а в доме установлен двухтарифный электрический счетчик.

ТЭНы для радиаторов отопления отличаются тонким фланцем и узким нагревательным элементом. Устанавливаются они на чугунных и алюминиевых радиаторах, могут выполняться различной мощности и отличаются длиной нагревательного элемента. В комплект поставки входит защитный кожух, который предохраняет нагревательный элемент от попадания влаги.

Поскольку в процессе изготовления на трубку наносится гальваническое покрытие хромом и никелем, то ТЭНы для радиаторов долговечны и надежны. Капиллярный термостат позволяет точно регулировать температуру нагрева, а два датчика температуры защищают устройство от перегрева. В современных ТЭНах есть дополнительные функции, например «Турбо», когда некоторое время для быстрого прогрева помещения прибор работает на максимальной мощности, или «Антизамерзание», предназначенная для поддержания минимальной температуры 10° С долгое время.

Установить нагревательный элемент в радиатор достаточно просто: снять заглушку с нижнего фланца отопительного прибора, ввернуть в отверстие ТЭН, установить термостат и подключить питание с заземлением. В паспорте на устройство должны быть указаны требования к герметичности, при несоблюдении которых радиатор может оказаться под напряжением, а это опасно для жизни. Преимущества установки ТЭНов в систему центрального отопления:

  • защита помещения от промерзания;
  • защита системы от повреждений в сильные морозы;
  • экономичность, ведь вся энергия преобразовывается в тепло;
  • импульсная работа, которая позволяет экономить электроэнергию;
  • высокая точность регулирования температуры;
  • дополнительные полезные функции;
  • демократичная цена.

Слив воды из бойлера

Обвязка бойлера со сбросным краником

Так как нам необходимо добраться до внутренних частей бойлера, то следующим шагом будет слив из него воды.

Если монтаж бойлера выполнялся строго в соответствии с прилагаемой к водонагревателю инструкцией, то в системе подачи холодной воды между предохранительным клапаном и баком должен быть врезан тройник с краником на ½ дюйма.

Если предусмотрительный монтажник на наружной стороне краника вкрутил штуцер, то нам остается только подсоединить шланг к этому штуцеру. Второй конец шланга опускается в ванну или унитаз и можно открывать сбросной краник.

Только предварительно на смесителе необходимо открыть кран горячей воды, чтобы уравновесить давление снаружи и внутри бойлера. В зависимости от емкости бойлера, процесс слива воды может занять от нескольких минут до получаса.

Если не повезло, и нет ни тройника, ни сбросного краника, необходимо отсоединить подводящую трубу холодной воды вместе с предохранительным клапаном. Затем надеть шланг прямо на патрубок в бойлере. После слива всей воды можно приступать к демонтажу фланца.

Сфера применения.

ТЭН с терморегулятором – универсальное устройство и используется в качестве нагревательного элемента для:

  1. Организации временного электротопления. Для этого, через специальный штуцер его вставляют в регистр или в чугунную батарею;
  2. Подогрев воды для душа. Для этого достаточно иметь емкость, в корпусе которой рядом с днищем делается отверстие, в которое вставляется ТЭН;

В общем, ТЭН с терморегулятором – это самый дешевый на стадии монтажа источник тепла и горячей воды. Стоимость устройства начинается с 5$ (2 киловаттная модель аристон), а набор соответствующей фурнитуры (прокладка и гайка) не будет стоить больше 1$.

Полезный совет: При подключении ТЭНа – заземление крайне необходимо. Напряжение, которое может образоваться при «пробивании» на корпус может быть смертельно опасным для человека. Не рискуйте!

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды

бойлером или батареей отопления.

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало

При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием

Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией

Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм

Мы рекомендуем выбирать для подключения кабели с медными проводниками.

Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю

Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).

Регуляторы температуры в бытовых целях используют довольно широко, а регулируют они температуру буквально везде: от банального паяльника до микроклимата в доме.

Основные виды

ТЭНы бывают разной мощности. Чем он мощнее, тем интенсивнее греется жидкость внутри. Более того, терморегулятор  – это как раз та деталь, которая является основой. Если вы правильно выбрали все технические характеристики и добросовестно выполняете все правила его эксплуатации, водонагреватель будет служить долгое время без внеплановых чисток. Итак, какими они бывают.

Стержневой

Он состоит из стальной трубки небольшого диаметра (приблизительно до 10 мм) и длины (около от 25 до 45 см), которая зависит от объёма и мощности нагревателя. Этот термостат помещается в трубку ТЭНа и работает он по элементарным законам физики. Когда трубка нагревается, она расширяется линейно, и это позволяет надавить на выключатель. Однако их главный недостаток – неточность и дороговизна использования. Когда горячая вода выходит из бака, поступающая холодная очень быстро  охлаждает термостат. По этой причине бойлер по времени греется больше, чем на самом деле надо, а это повышает затраты на электричество и сокращает срок эксплуатации и его деталей.

Стержневой аппарат

Капиллярный

Этот тип считается более прогрессивным. Он состоит из полиэстерового корпуса, который не поддаётся окислению достаточно длинный срок. В него встроено переключающее устройство (термический регулятор). Его работа происходит по принципу объёма расширительной жидкости в капиллярной трубке (тот же физический закон, что и в предыдущем) Расширительная жидкость внутри баллона, которая по плотности отличается, при нагревании меняет свою плотность, после чего действует на установленную мембрану и отключает подачу электропитания. По сравнению со стержневыми, такие приборы точнее в своих показаниях и, как результат, экономнее.

Электронный

Электронный –  наиболее современный тип, а значит самый точный и безопасный.

В свою очередь они бывают двух видов:  термостат безопасности и регулировочный. Если он будет пуст в тот момент, когда напряжение поступает к нагревательному элементу, тогда включится защита, которая отключит питание.

Другие виды

  1. Электронные и электромеханические.Первый работает благодаря специальным электронным датчикам. Второй – благодаря биметаллическим элементам.
  2. Простые (нужные градусы устанавливаются вручную) и программируемые (отличается более высокой точностью).
  3. Накладные (при электронном управлении используются наиболее часто) и врезные (больше предназначены для механического управления).
  4. Предназначенные для бойлеров с косвенным (непрямым) нагревом. Они значительно сэкономят ваши средства, потому что нагревают воду, при этом используя только питание для отопительного прибора. Но жидкость, которая циркулирует в отопительной системе не может нагреваться выше отметки, которая задана изначально.

Watch this video on YouTube

Применение ТЭНов

Монтаж ТЭНов настолько прост, что выполнить все требуемые работы может любой домашний мастер. В комплекте с ТЭНом, как правило, поставляется все необходимое для монтажа, защиты, подключения и автоматизации. Благодаря этому достаточно ввернуть в гнездо радиатора ТЭН, оснащенный термостатом, и подключить его к электросети. Система должна быть заполнена теплоносителем. После таких несложных работ ТЭН можно использовать по его прямому назначению. При установке необходимо следить за тем, чтобы монтируемый нагреватель находился в строго горизонтальном положении.

На рынке представлены модели разной мощности. Они подходят не только для бытового, но и для промышленного использования. Основой конструкции является нержавеющая стальная труба с размещенной внутри спиралью из нихромовой проволоки. С помощью латунной гайки с правой или левой резьбой ТЭН вкручивается в трубопровод. Такие агрегаты могут использоваться с любыми радиаторами, имеющими монтажную резьбу 1 дюйм.

ТЭН для радиаторов — разборная конструкция, поэтому корпус при необходимости можно отсоединить даже во время эксплуатации. Один из важнейших вопросов, встающих при применении электроотопления — это безопасность. Среди всех электроприборов ТЭН отличается наибольшей безопасностью. Для защиты от перегрева применяется двойной контроль за счет основного и дополнительного датчиков температуры. Основной датчик находится внутри корпуса, а дополнительный — в специальной трубке.

Различия в зависимости от модели и типа радиатора

ТЭН для батареи может работать в двух режимах. При применении в качестве основного источника отопления ТЭН включается на полную мощность. Благодаря этому он быстро прогревает помещение до комфортной температуры и поддерживает ее на заданном уровне. В домах с нерегулярным проживанием можно использовать ТЭНы в качестве защиты автономной системы отопления от промерзания. В этом случае прибор будет работать с минимальной мощностью, поддерживая температуру теплоносителя в трубах на уровне, не позволяющем ему замерзать.

Мощность ТЭНа — один из основных параметров при выборе модели. Маломощные изделия не смогут справиться с поставленными перед ними задачами. Ведь с помощью маленького кипятильника нельзя нагреть воду в ванной — потребуется более мощный. Точно так же и при установке маломощного ТЭНа — вода в системе будет остывать быстрее, чем нагреется до заданной температуры.

Важно! Прежде чем покупать ту или иную модель, необходимо сделать расчеты, позволяющие использовать нагревательный прибор с максимальной эффективностью. При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев

Для выполнения максимально правильных расчетов пользуются специальными формулами

Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

Помимо мощности, необходимо учитывать и другие технические параметры агрегата. Основными из них являются:

  • Форма и диаметр трубки ТЭНа.
  • Длина нагревательной трубки.
  • Общая длина устройства.
  • Размеры изолятора.
  • Тип крепления.
  • Тип подключения к радиатору.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
