Отличительные особенности счетчиков электроэнергии Нева: обзор популярных моделей

Как выбрать?

Электрический счетчик – это прибор, с помощью которого ведется учет употребляемой электроэнергии

При его выборе стоит обратить внимание на следующие моменты:

• Принцип экономии;
• По потребляемой мощности;
• Механические или электронные;
• Сложность монтирования и использования;
• Время работы между поверками;
• Количество использования электроэнергии для функционирования самого счетчика;
• Цена.

Руководствуясь желанием сэкономить, стоит приобрести двухтарифные счетчики. В отличие от наиболее привычных однотарифных счетчиков, в них рабочее время делится на 2 части: ночное и дневное. Это дает возможность в больших городах уменьшить нагрузку на электрические сети за счет снижения стоимости киловатта в ночное время. Рекомендуют использовать двухтарифные счетчики, в случае если в жилом помещении есть:

• Теплые полы;
• Стиральная машина;
• Электрообогреватели.

Немаловажное значение при выборе счетчика имеет количество потребляемой мощности в сутки в данном доме. Среднестатистическим показателем употребляемой мощности за сутки принято считать 10 кВт при нагрузке тока до 60 ампер

Все счетчики разработаны на частоту рабочей сети 50 Герц. При соблюдении того, что нагрузка будет составлять более 10 кВт, надо приобретать счетчик с силой тока на 100 А.

С целью определения мощности используемой в жилом помещении, надо заглянуть в паспорта электроприборов находящихся во всем доме. В них указана мощность каждого электрического помощника. При подсчете следует учитывать их среднее время работы в течение 24 часов

Сложив все данные, получится среднесуточная мощность, которую принимают во внимание при покупке счетчика

Счётчик электроэнергии Нева 112 – обзор и схема подключения

Электросчётчик Нева 112 – удобная и практичная модель прибора для учёта потреблённой электроэнергии. Это однофазное устройство позволяет определить показатели по четырём тарифным планам и идеально подходит для установки в частных квартирах, общественных помещениях, производственных предприятиях и на других объектах.

Учёт показателей не зависит от направления течения электротока. Журнал событий позволяет фиксировать наиболее важные события в памяти устройства.

Срок службы прибора

Прибор может использоваться в течение 30 лет при условии соблюдения требований инструкции по эксплуатации. Заводом изготовителем установлен гарантийный срок 5 лет.

Если за это время по причине брака при изготовлении или транспортировки счётчик выйдет из строя, гарантийный ремонт выполняется в специализированной мастерской изготовителя, или устройство подлежит замене при невозможности восстановления.

Межповерочный интервал

Если энергомер устанавливается в пределах РФ, величина межповерочного интервала составляет 16 лет. В других государствах указанная периодичность определяется местными законодательными нормами.

Счётчик должен поверяться изготовителем, поэтому покупателю необходимо убедиться в наличии соответствующей записи в паспорте оборудования.

После поверки специалист, её производивший, накладывает пломбу, отмечает дату и результаты проведённых работ в паспортной документации.

Стоимость счётчика

Стоимость этой модели энергомера – около 1300 рублей. Если приобретать продукцию через интернет, несмотря на оплату услуг по доставке, цена будет немного меньшей, однако купленный таким способом прибор сложнее предъявить к гарантийному обслуживанию, если в этом возникнет необходимость.

Упаковка и размеры

• Габаритные размеры, мм – 164х113х51
• Масса не более, г – 400
• Размеры индивидуальной упаковки, мм – 180х120х55
• Количество индивидуальной упаковки в транспортной коробке – 30 шт.
• Размеры транспортной коробки,мм – 290x365x390

Рекомендуем: Счётчик Лейне Электро-01 — обзор и подключение прибора

Как снять показания

Чтобы определить величину расхода отдельно по каждому тарифу, необходимо выписать начальные и конечные показания по отчётному месяцу. Учитывается целое число до запятой, данные фиксируются раздельно для определённого тарифного плана(показаны красным прямоугольник: день, ночь, п/пик, резерв).

Управлять переключением отображаемой информации можно вручную, нажатием на кнопку(показана синей стрелкой), или автоматически – дождавшись переключения данных. Сведения автоматически чередуются на дисплее, последовательно сменяясь через несколько секунд. Затем записанные сведения умножаются на стоимость тарифных планов и суммируются.

Разновидности данного счётчика

Изготовитель предусмотрел одно исполнение для данной модели. Полная маркировка электросчётчика – Нева МТ 112 AS O 5(60) А.

В обозначении буква А обозначает активную разновидность энергии, S – наличие токового шунта, позволяющего подключать прибора в электросеть непосредственно, без наличия дополнительных устройств.

Последние два числа указывают на величину номинального и предельного тока в амперах.

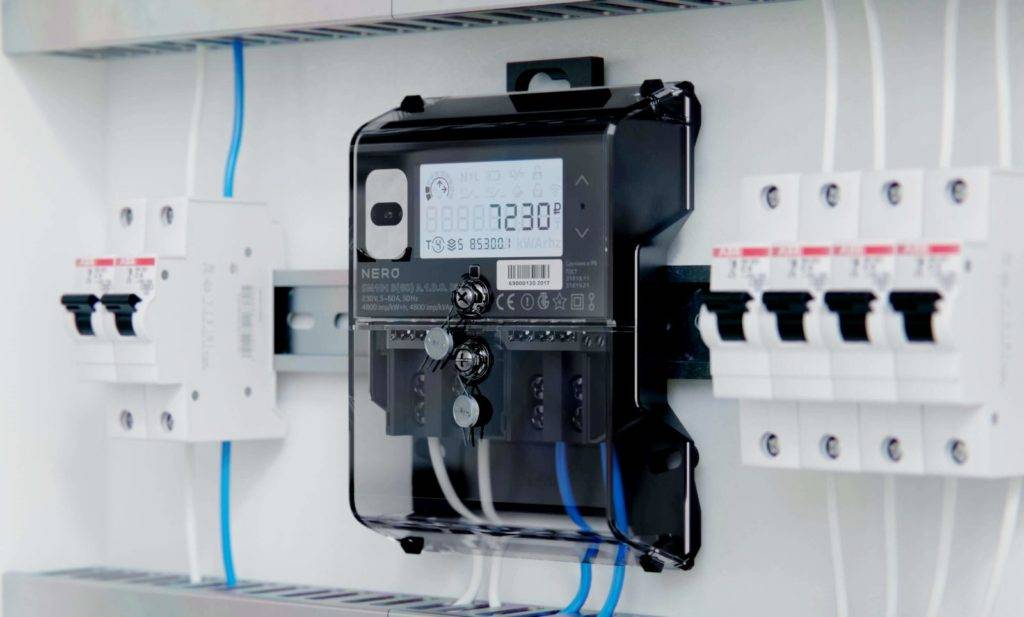

Установка счётчика

Крепится устройство посредством ДИН рейки. Корпус выполняется неразъёмным, крепление обеспечивают пазы на задней стенке.

Подключение должен осуществлять квалифицированный специалист компании, поставляющей электроэнергию. Работы выполняются в соответствии с требованиями завода-изготовителя, на основании инструкции по монтажу и следующей схемы:

Схема подключения счетчика НЕВА 112

Потребителю важно правильно подобрать место расположения устройство, чтобы обеспечить соответствие температурных и влажностных показателей условиям изготовителя. Необходимо предусмотреть надёжное зажатие контактов, чтобы предупредить их нагрев и преждевременный выход прибора из строя

Этот надёжный и недорогой энергомер полностью соответствует требованиям государственных стандартов и обеспечит бесперебойную работу в течение нормативного срока службы.

Виды

Лучшие производители наладили выпуск популярных моделей, которые бывают двух типов:

• электронными;
• индукционными.

Рассмотрим каждый тип более подробно, исходя из заявленных производителем характеристик.

Электронные

Основная особенность – напряжение и ток определяют напрямую. Информация поступает в виде цифрового кода, которая направляется в память агрегата, а после на индикатор. К позитивным моментам стоит отнести:

• поддержка опции, позволяющая вести многотарифный учет;
• компактность;
• стандартный интерфейс позволяет встраивать его в автоматические учетные системы;
• выдает точные показатели;
• надежность защиты от несанкционированного забора электроэнергии;
• необходимая информация поступает непосредственно с цифрового индикатора.

Индукционные

Конструктивными элементами являются катушка напряжения и катушка тока. Благодаря им создается магнитное поле, что позволяет диску вращаться для обеспечения движения механизма, подсчитывающего расход электричества. Интенсивность вращения диска зависит от силы тока и напряжения в сети. Чем показатели больше, тем существеннее значение потребленной электроэнергии.

Основными преимуществами прибора являются:

• высокая надежность;
• длительный эксплуатационный срок (более полувека);
• добротность используемых материалов.

Однофазный счётчик электроэнергии – Тайпит Нева 112

Электросчётчик Нева 112 – однофазное изделие от отечественного производителя, рассчитанное для использования розничными потребителями энергоресурсов, объектами промышленного, мелкомоторного, бытового сектора и социальной инфраструктуры. Прибор изменяет активное значение потреблённой электрической энергии в режиме 4-х тарифов.

Вид счётчика – Нева МТ 112 AS 0

Устройство и принцип работы

Корпус с колодкой и крышкой клемм состоит из следующих частей:

• блока питания, использующим энергию сети для функционирования систем аппарата;
• измерительной микросхемы;
• микроконтроллера;
• датчиков электротока и напряжения;
• автономной памяти, фиксирующей основные события и настройки;
• жидкокристаллического дисплея, выводящего показания потреблённой электроэнергии, показывающего время и прочие служебные сведения;
• литиевой батарейки, применяемой для питания устройства при отключении подачи энергии;
• оптического порта;
• кнопки, управляющей работой дисплея.

Оснащение счётчика Нева 112

Количество потреблённых киловатт-часов, после вычисления и обработки электронным оборудованием прибора, поступает на дисплей.

Технические характеристики

ХарактеристикиВеличина

Класс точности	1
Номинальное напряжение, В	230
Номинальная частота, Гц	50±2,5
Рабочий диапазон напряжений, В	от 161 до 264
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (порог чувствительности)	0,004Iб
Потребляемая мощность:
по цепи напряжения, не более, В*А по цепи тока, не более, В*А	8,5 0,1
Тип счетного устройства	Электронное
Активная мощность, потребляемая в цепи напряжения, не более, Вт	1,0
Точность хода часов счетчика, с/сутки, не более:
при нормальных условиях при отсутствии напряжения питания	± 0,5 ± 1,0
Разрядность	5 + 2
Количество тарифов	4
Максимальная площадь сечения проводников, мм²	50
Рабочий диапазон температуры воздуха, °С	от -40 до +70
Габаритные размеры (длина, ширина, высота), мм	164×113×51
Масса, кг	0,4
Способ крепления	рейка ТН35 или 3 винта
Средняя наработка до отказа, час	280000
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 1492

Размеры счётчика электроэнергии – Нева 112

Документация

• Паспорт образца 2020 года: Смотреть
• Предыдущий вариант паспорта: Смотреть
• Руководство по эксплуатации: Смотреть
• Свидетельство СИ: Смотреть
• Описание типа: Смотреть
• Декларация соответствия: Смотреть
• Рекламный проспект производителя: Смотреть
• Каталог продукции Нева: Смотреть
• Прайс на приборы Нева: Смотреть

Гарантия на прибор

Компания гарантирует потребителю качество продукции, в соответствии с требованиями государственных стандартов. Если пользователь придерживается установленных производителем правил обращения с устройством, продолжительность гарантии устройства – 6 лет от момента совершения покупки или установки устройства, при условии не превышения 7-летнего срока от даты производства.

Если изделие приобретено у официального дилера, торговая фирма поддерживает гарантийные обязательства с производителя.

Преимущества прибора

Счётчик отличается следующими достоинствами:

• надёжной и долговечной конструкцией;
• высокой точностью измерения;
• дополнительными функциями, позволяющими тестировать работу устройства и учитывать и хранить служебную информацию, измерять мощностные показатели;
• возможностью использования в условиях нескольких тарифов;
• высокой защитой от вмешательства в работу за счёт 2-х электронных пломб и индивидуального программного обеспечения;
• привлекательным внешним видом с маркировкой, нанесённой лазером и указывающей основные параметры устройства;
• наличием светового индикатора на передней панели, сигнализирующего об интенсивности расхода энергии;
• большим ресурсом и межповерочным интервалом;
• универсальностью установки;
• простотой снятия показаний.

Разновидности счётчика

Прибор производится в единственном исполнении. Полная маркировка счётчика, исключая название линейки и номер 112 – AS O 5(60) S. Исходя из обозначения расшифровываются особенности прибора, указанные в технической документации.

Замена батарейки

Аппарат оборудован литиевой батареей CR2450N-MFR HR с величиной напряжения в 3 В.

Последовательность замены батарейки:

1. Снимается крышка корпуса, после выкручивания винтов.
2. Аналогично демонтируется крышка клеммного отсека.
3. Отсоединяется электронная плата.
4. Удаляется старая батарейка с помощью точечной пайки и устанавливается новая.
5. Изделие собирается в обратной последовательности.

Допускается использовать другой элемент питания с аналогичными характеристиками.

Технические характеристики счетчиков электроэнергии Нева

После того, как в доме поменяли проводку, необходимо поменять и счетчик электроэнергии.

Конечно же, если с проводкой все точно и ясно, то как выбрать необходимый счетчик, который не ломается, не обманывает и легок не только в установке, но и в эксплуатации.

По мнению многих людей, на данный момент, электрический счетчик Нева является самым оптимальным вариантом. У этих счетчиков нет недостатков. Каждый прибор был разработан специально с учетом пожеланий потребителей. Каждый прибор имеет компактные размеры и достаточно прост в эксплуатации.

Двухтарифный МТ 124

Компания «Тайпит» разработала уникальный электронный двухтарифный счетчик электроэнергии Нева МТ 124.

Его устанавливают на небольших предприятиях, рынках или в коттеджах. Срок эксплуатации этого прибора более 30 лет.

Уникальность данной модели состоит в том, что корпус изготовлен из негорючих материалов, которые не плавятся при сильном нагревании. При создании учитывалось и полное отсутствие монтажных проводов, благодаря чему увеличивается срок службы этой модели.

Корпус невозможно открыть, эта модель не имеет аналогов на всей территории России. Этот счетчик надежный, точный класс точности 1, компактный и удобный в установке.

Примите к сведению: все приборы учета электрической энергии компании «Тайпит» имеют защиту от импульсивных помех, кроме того от перенапряжения в сети, что помогает в дальнейшем сохранить все свои электроприборы в целости и сохранности.

101 1SO

Однофазный счетчик Нева 101 1SO является аналогом счетчика Нева 103 1SO.

Различия между этими двумя моделями заключаются в том, что 103 модель спокойно и навсегда крепится на din-рейку, а 101 модель крепится как обычные старые советские счетчики на три болта.

Этот счетчик идеально подойдет для тех, у кого нет возможности менять крепление счетчика к стене, но хочется поменять старые советские. При установке этой компактной модели нет никакой необходимости пересверливать отверстия и переделывать крепления.

Сам счетчик не имеет никаких недостатков, особенно если его устанавливают для учета электроэнергии в одной определенной квартире. Для удобства пользователей цифры отлично просматриваются, поэтому не будет никаких проблем для снятия показаний.

Если сравнивать старые советские счетчики, в них цифры были гораздо меньше, и если счетчик находился высоко, необходимо было становиться на табурет.

Электрический трехфазный Тайпит Нева 303 1SO

Трехфазный электрический счетчик Нева 303 – это самый простой и надежный и мощный прибор для отображения 380 В.

Его устанавливают в основном в тех домах или квартирах, где находятся электрические плиты или электрическая система отопления.

Счетчик достаточно прост в применении, табло простое, цифры идеально просматриваются. Компания «Тайпит» дает 30 лет гарантии на данный прибор учета электроэнергии.

Класс точности у этой модели счетчика 1, это великолепная модель для тех, кто мечтает сэкономить на электричестве. Благодаря уникальному дизайну и разработкам специалистов, конструкция корпуса счетчика сделана таким образом, что в него невозможно забраться вовнутрь для остановки механизма.

Благодаря тому, что счетчик крепится на специальную din-рейку, его габариты являются на данный момент самыми маленькими, что никоим образом не отражается на его классе точности, он у него 1.

Примите во внимание: чтобы продлить срок службы этого счетчика, стекло на корпус приваривается ультразвуком, что говорит о его прочности и надежности

МТ 123

Красивый и удобный электронный цифровой счетчик Нева МТ 123 идеален для установки не только в квартирах или домах, но также в офисах, торговых залах или даже на предприятиях, где нагрузка в сети электрического тока постоянно меняется.

Кроме практичности и большого срока гарантии, этот прибор учета электроэнергии имеет красивый внешний вид.

Этот прибор имеет 4 функции измерения параметров:

• активной мощности;
• среднеквадратических значений напряжения и, конечно же, силы тока;
• фактора активной мощности;
• частоты сетевого напряжения.

Для удобства в обслуживании счетчик имеет инфракрасный порт, что позволяет обмениваться данными, кроме того, в нем установлена уникальная функция записи вводных профиля нагрузки.

Все счетчики Нева отличаются идеальной точностью измерения электроэнергии, качеством комплектующих материалов, многофункциональностью, надежностью и выгодной для всех ценовой политикой.

Смотрите видео, в котором разъясняются технические характеристики многотарифного счетчика электроэнергии Нева МТ 123:

Меркурий

Счетчик электроэнергии Меркурий характеризуется широким набором функций. Модели Меркурия оказываются востребованы в квартирах, где действует деление на ночные и дневные тарифы, или на 3 части по степени нагрузки сети. Если потребитель имеет много приборов, способных основную часть энергии использовать в дешёвые промежутки времени, эта модель счетчика принесёт ощутимую выгоду.

Прибор учёта имеет следующие достоинства:

• измерение объёмов потребления по 4 тарифам;
• встроенный модем для автоматической передачи показаний;
• память для хранения информации (пригодится при возникновении спорных ситуаций);
• надёжная конструкция и крепление;
• широкий диапазон нагрузок, при которых сохраняется функционирование.

Нева

Распространённой моделью является Нева 103, она обладает доступной ценой и всеми необходимыми функциями для рядового пользователя. Сообщение отображается на механическом циферблате, наличие электричества не требуется для снятия показаний. Посмотреть сообщение можно даже при выходе аппарата из строя.

Устройство Нева обладает удобной крышкой для размещения пломбы. Присутствует защита от несанкционированного вмешательства в работу прибора учета. Изменить цифры в строке для сообщения не получится, клиент просто сломает счетчик Нева без возможности самостоятельного восстановления.

Гарантия на прибор

Изготовителем гарантируется соответствие изделия положениям государственных нормативов, устанавливающих требования к метрологическому оборудованию.

Продолжительность гарантийного обслуживания продукции:

• 6 лет от совершения покупки или даты установки;
• 7 лет от момента выпуска.

Гарантийные обязательства не распространяются на аппараты, повреждённые реализаторами или потребителями в результате нарушения условий перевозки, установки, подключения или эксплуатации.

Счётчик, предоставляемый на ремонт, должен сопровождаться оригинальным паспортом. Гарантийные обязательства производителя поддерживаются официальными дилерами продукции.

Подключение счётчика

Особенности корпуса предусматривают монтаж на рейку ТН-35.

Подключение аппарата осуществляется с соблюдением следующих условий:

• к выполнению работ привлекается электромонтёр с присвоенной третьей группой электробезопасности, в противном случае изготовитель снимает гарантийные обязательства;
• должна отсутствовать подача тока к электросети;
• выбирается непосредственный или трансформаторный способ, в зависимости от модели изделия, согласно схеме, указанной в паспортной документации или на крышке отсека клемм;
• контакты следует зажимать с усилием, предусмотренным в паспорте; после подключения дополнительно проверяется степень зажатия проводов и корректность функционирования программного обеспечения.

Схема непосредственного подключения:

Схема подключения через трансформаторы тока:

Регистрацию изделия осуществляет представитель энергонадзора, с соответствующей записью в паспорте изделия.

Электросчётчик Нева 306 – современное устройство для определения затраченной электроэнергии. Прибор предназначен для трёхфазной цепи электрического тока и учитывает энергию по одному тарифному плану. Счётчик характеризуется компактными габаритами и крепится посредством Дин рейки. Устройство может использоваться самостоятельно или совместно с АСКУЭ, оно соответствует установленным стандартам и допускается к применению в нашей стране.

Снятие показаний

Для снятия показаний принимается в расчёт целое число – левые 6 разрядов, опуская начальные нули(красная рамка), не используя 2 цифры дробной составляющей после точки.

Снятие показаний со счётчика – Нева 324

Расположение информации на табло

Процедура может проводиться в автоматическом режиме, ожидая вывода на экран значения по соответствующему тарифу, или ручном – переключением кнопкой левее дисплея, в таком порядке:

1. Записывается количество киловатт-часов на экране по одному из тарифных планов.
2. От него отнимается результат замера прошлого месяца по тому же тарифу.
3. Разница перемножается на расценку.
4. Указанная последовательность действий повторяется для каждого из тарифов и суммируется итоговый результат.

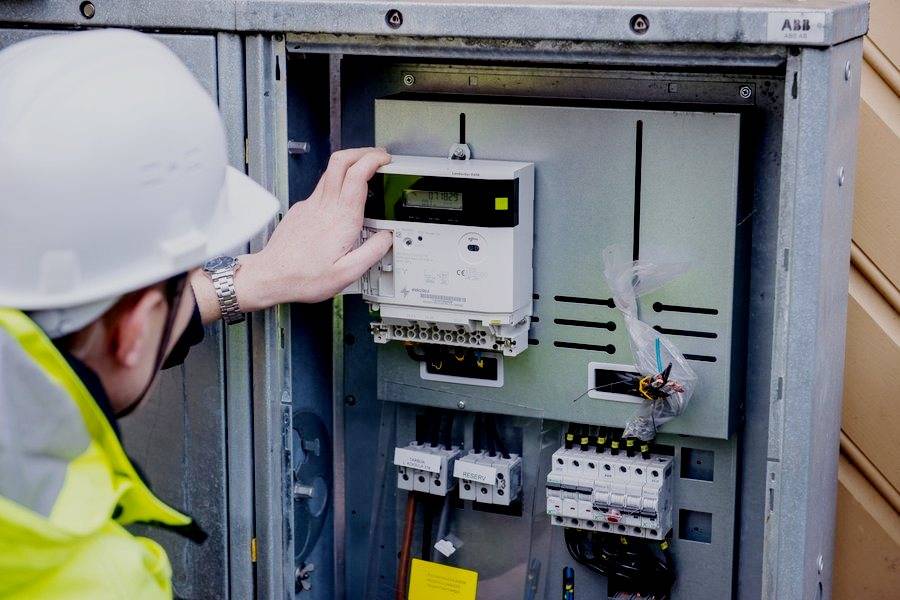

Установка прибора

Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.

Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.

Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.

Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.

Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.

К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.

• https://myschetchik.ru/elektroenergii/neva-103
• http://maloplatim.ru/neva-103.html
• https://schetchik-info.ru/neva-103/
• https://pouchetu.ru/elektricheskij/neva-103
• https://strojdvor.ru/elektrosnabzhenie/texnicheskie-xarakteristiki-i-sxema-podklyucheniya-elektroschetchikov-neva/

Разновидности счётчика

Производителем выпускается 5 разновидностей счётчиков:

• AR2S – модель с датчиком магнитного поля, радиомодемом, интерфейсом EIA-485, двумя токовыми датчиками в виде шунта и характеристиками базового и предельного тока соответственно 5 и 80 А, измеряет активную и реактивную энергию;
• AS-E4PC – от предыдущего исполнения отличается отсутствием магнитного датчика, токовый датчик – 1 (шунт), предельный ток – 60 А, измеряет активную энергию;
• AS-RF2.1PC – предусматривает встроенный расщепитель, отключающий прибор в случае превышения параметров;
• AS-RF2P – модель без расщепителя со сходными техническими характеристиками;
• AS-WF1P – оборудован устройством Wi-Fi, при незначительных различиях с предыдущим исполнением.

Расшифровка маркировки счётчика – Нева 114

О деталях комплектации можно узнать из технической документации прибора и структуры условного обозначения.

Схема подключения

Для того чтобы правильно подключить счетчик можно воспользоваться следующей схемой подключения из официального паспорта устройства. Так же схему можно посмотреть в приложенном паспорте ниже.

<center>

</center>

Для более подробного изучения характеристик и правил эксплуатации счетчика можно посмотреть паспорт на прибор. Бывает так что паспорт со временем утерян, но без его наличия при проверке, поверку счетчика произвести будет невозможно.

Выкладываем ниже паспорт, в котором вы можете прочитать дополнительно о конструктивных особенностях.

Паспорт НЕВА 103.PDF

Полный  прайс  магазина вы можете скачать на нашем сайте

 http://santehnika-dlya-vas.pulscen.ru

Счетчик электроэнергии НЕВА103 1SO220V 5(60)А МОУ Дин рейкаЦена: 609 руб./шт. Наличие на складе: Да Мин. размер заказа: 1 шт. Условия оплаты: наличный и безналичный расчет, предусмотренны скидки от 15 шт. Доставка: самовывоз, либо по договоренности Заказать товар →

• https://myschetchik.ru/elektroenergii/neva-103
• https://all-audio.pro/c26/spravochniki/neva-103-1so-kak-razobrat.php
• https://schetchik-info.ru/neva-103/
• https://stroyka.ahuman.ru/neva-103-1so-kak-razobrat/

Установка счётчика

Для монтажа устройства не требуется особенная квалификация. Предварительно в необходимом месте крепится ДИН-рейка, на которую посредством пазов на задней стенке корпуса устанавливается счётчик. Для установки устройства необходимо обеспечить необходимые температурные и влажностные условия окружающей среды, в соответствии с требованиями изготовителя, указанными в руководстве по эксплуатации.

Подключение прибора должен выполнять квалифицированный электрик организации – поставщика электроэнергии. Подключение должно осуществляться по следующей схеме:

Схема подключения Нева 103

При зажатии контактов следует обеспечить необходимую плотность, поскольку в случае недостаточной фиксации проводов в ходе дальнейшей эксплуатации счётчика последует перегревание места подсоединения. В результате прибор выйдет из строя, а ремонт пользователю придётся выполнять за свой счет, поскольку не соблюдались правила, предусмотренные изготовителем. Периодическая, дважды в год, проверка плотности зажима контактов позволит обеспечить контроль сохранения усилия фиксации.

Технический паспорт счётчика НЕВА 103

Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.
