Солнечный водонагреватель своими руками

Общие принципы нагрева воздуха ультрафиолетовыми солнечными лучами

Солнечное отопление относится к возобновляемой энергетической системе, которая собирает энергию от солнца в форме тепла, а не использует её для производства электроэнергии, например, при помощи солнечных фотоэлектрических элементов.

Такие нагревательные системы используются для местного подогрева воды и воздуха. Технологии обогрева обеспечивают циркуляцию нагретого воздуха или жидкости в системе лучистого отопления через трубопроводы в стенах или полах, чтобы тепло могло естественным образом обогреть внутренние помещения.

Известны два типа систем, использующих энергию ультрафиолетовых солнечных лучей:

  • Активные нагреватели. Здесь энергия Солнца используется для привода тепловых насосов, которые, в свою очередь, обеспечивают циркуляцию воды или иного теплоносителя. Такие нагреватели конструктивно более сложные, поскольку предполагают наличие механических подвижных узлов;
  • Пассивные нагреватели. Нагревая наружный воздух, который затем циркулирует в помещениях, эти системы обеспечивают обогрев комнат дома с использованием возобновляемых источников энергии. В пассивных солнечных отопительных системах механических частей нет.

Пассивные нагреватели могут иметь два варианта исполнений — коллекторы и пластины. Пластины генерируют энергию при помощи фотополупроводниковых элементов, которая используется для привода насоса, обеспечивающего циркуляцию теплоносителя. Воздушный солнечный коллектор нагревает воздух в трубах, откуда он за счёт разницы в объёмах перемещается в теплообменник и бак. Далее нагретый воздух естественным или принудительным путём поступает в помещения.

Интегрированная система (с тепловыми трубками).

Особенности

— Средняя эффективность в течении дня превышает 50%. — Быстрый ввод в работу; перенос тепла в тепловых трубках производится только в одном направлении. — Система рассчитана на давление воды в 6 бар, что позволяет ей работать напрямую с городской системой водоснабжения. — Отсутствие нагреваемой воды в вакуумной трубе обеспечивает сохранение работоспособности водонагревателя в случае повреждения отдельных труб. — Полиуритановая пена обеспечивает высокоэффективную изоляцию накопительного бака. — Простая конструкция обеспечивает легкую сборку и установку всей системы; модульная конструкция позволяет создавать системы различной тепловой мощности. — Солнечный водонагреватель может работать круглый год даже в холодной климатической зоне. — Возможна установка дополнительного электронагревателя. — Срок службы солнечного коллектора (водонагревателя) превышает 15 лет.

Технические характеристики солнечных коллекторов Weswen

Технические параметры: Накопительный бак состоит из: — внешняя оболочка: сталь толщиной 0,4мм — накопительный бак: SUS304 толщиной 1,5мм — полиуретановая изоляция 50мм Рабочее давление: 6 бар. Эффективность: ≥55% (зимой ≥42%). Рабочая температура: 60°C ~ -35°C. Тип вакуумных труб: 58мм*1800мм. Срок службы: 15 лет. Сечение входа/выхода:3/4″.

МодельТип трубыТепловая трубкаПоверхность активного нагрева абсорбера, м2Угол наклонаЕмкость бака, л
солнечный водонагреватель WUAC-100H∅58мм*1800мм*10шт.Да1,4745°/38°/25°80
солнечный водонагреватель WUAC-120H∅58мм*1800мм*12шт.Да1,76445°/38°/25°100
солнечный водонагреватель WUAC-150H∅58мм*1800мм*15шт.Да2,20545°/38°/25°135
солнечный водонагреватель WUAC-180H∅58мм*1800мм*18шт.Да2,64645°/38°/25°150
солнечный водонагреватель WUAC-200H∅58мм*1800мм*20шт.Да2,9445°/38°/25°165
солнечный водонагреватель WUAC-240H∅58мм*1800мм*24шт.Да3,52845°/38°/25°200
солнечный водонагреватель WUAC-300H∅58мм*1800мм*30шт.Да4,4145°/38°/25°250

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.


Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Установка

Солнечные водонагреватели для дома устанавливаются на открытой площадке с таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии. Обычно установку коллекторов производят на скатах крыши, так как это позволяет сэкономить площадь участка и исключит доступ злоумышленникам, животным и прочим нежелательным элементам.

При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.

Пассивная

  • Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
  • Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.

Активная

  • Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
  • Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.

Готовые решения нагрева воды солнцем и их цена

Экономическое обоснование приобретения гелиосистемы зависит от нескольких критериев:

  • полной стоимости, включая установку;
  • теплоотдачи;
  • периода окупаемости;
  • срока службы.

Не все гелиосистемы одинаково эффективно работают. При использовании коллекторов, сделанных из дешевых и некачественных материалов можно столкнуться с проблемами во время эксплуатации: недостаточной производительностью и быстрым выходом оборудования из строя. Чтобы не испытать разочарования, следует покупать только проверенное временем оборудование.

Ниже приводятся несколько моделей популярных солнечных водонагревателей, которые, судя по отзывам потребителей, сделаны качественно и считаются лучшим выбором в соотношении стоимость/теплоотдача:

  • Atmosfera — на базе украинской компании производителя, изготавливаются вакуумные и панельные коллекторы для всесезонного нагрева ГВС и поддержки систем отопления. Водонагреватели Атмосфера подходят для систем с принудительной циркуляцией, имеют улучшенную теплоизоляцию. В корпусе предусмотрено место для установки регулирующих датчиков.
  • Особенность гелиоколлекторов Atmosfera в высокой производительности в пасмурную погоду и зимнее время года. Приобрести водонагреватель можно начиная от 20 тыс. руб.
  • Sidite — китайская компания, наладившая выпуск гелиосистем и всего, что необходимо для их обслуживания и подключения. Выпускаются трубчатые и панельные солнечные водонагреватели. В ассортименте продукции присутствует огромное количество готовых решений для оснащения: коммерческих зданий, бассейнов, хостелов, многоквартирных домов, больниц и др. Водонагреватели Sidite только приобретают популярность среди отечественного потребителя.
  • Vaillant auroSTEP plus — гелиоколлекторы с безупречным немецким качеством сборки и такой же традиционной ценой. За систему, достаточную чтобы обеспечить горячей водой семью на 2-3 человека, придется заплатить не меньше 200 тыс. руб. За эти деньги покупателю предоставляется полностью готовая система ГВС Vaillant auroSTEP plus, включая бойлер косвенного нагрева и контроллер.
  • SunRain — еще одна модель от китайского производителя. Согласно заявленным техническим характеристикам гелиоколлекторы смогут работать при снижении температуры до –50°С. Допускается горизонтальная и наклонная установка. Водонагреватели способны работать в течение всего года. Подключаются к выносному баку. Стоимость трубчатых гелиоколлекторов SunRain от 40 тыс. руб.
  • Viessmann Vitosol — линейка немецкого производителя, основная деятельность которого связана с производством водогрейного оборудования. Главные отличия от аналогичной продукции других изготовителей: безупречное качество сборки, полное соответствие заявленным характеристикам. В Viessmann Vitosol присутствует антивандальная и противоградовая системы. Поверхность стекла самоочищающаяся. Стоимость от 200 тыс. руб.
  • ЯSolar — российская компания, выпускающая системы горячего водоснабжения «под ключ». В комплектацию входит: накопительный бак, контроллер, датчики нагрева, насосная станция, воздухоотводчик. Выпускаемые солнечные коллекторы ЯSolar предназначены для подключения в системы с принудительной циркуляцией. Полная стоимость комплекта от 430 тыс. руб.

Заявленный срок службы каждой из представленных моделей 35-50 лет. На первые 15 лет эксплуатации дается гарантия производителя. При всесезонной эксплуатации, в условиях коммерческого применения гелиосистема окупится за несколько лет. Если планируется использовать коллектор только летом, окупаемость наступит через 7-8 лет. Расчет экономической эффективности можно выполнить по следующему графику, показывающему зависимость теплоотдачи от времени года:

Расчет солнечного коллектора для нагрева воды осуществляется по коэффициенту потребления ГВС, используемому в СНиП. Для обеспечения потребности одного человека в горячей воде требуется от 2-4 кВт/час. В технической документации на приобретаемую гелиосистему указывается предполагаемая мощность конвектора, по которой можно узнать подходит ли понравившееся оборудование под конкретные условия эксплуатации.

Перед покупкой желательно изучить отзывы о солнечных коллекторах для нагрева воды. Из комментариев можно узнать о некоторых недостатках гелиосистем и их преимуществах, подобрать подходящую модель гелиоколлектора.

Важные нюансы

Для хорошей работы бойлера важно количество и расположение нагревателей в емкости. Рекомендуется закреплять их один над другим, на одинаковом расстоянии друг от друга и от дна

По физическим законам теплая вода поднимается, течет к задней стенке, плавно опускается, на смену ей приходит еще более горячий поток.

Постоянное движение помогает поддерживать температуру и равномерно нагревать весь объем.

Количество ТЭНов

Число нагревательных элементов в бойлере зависит от их мощности и от желаемой производительности устройства. Стандартное значение для бытовых нагревателей — 2 кВт. Используют 3 таких элемента (суммарно 6 кВт) для нагрева воды объемом 300 л до 100° за 3 часа. Исходя из этого, можно посчитать, сколько нужно ТЭНов для самодельного водонагревателя. Чем их больше, тем быстрее устройство справляется с задачей.

Если вы собираетесь расходовать горячую воду в больших количествах, то лучше делать модель с двумя ТЭНами.

Объем бака

По статистике житель квартиры использует 100-400 л воды каждый день. При изготовлении бойлера нужно учитывать количество человек, которые будут им пользоваться, и частоту использования. Минимальная вместимость емкости — 30 л. Нужно помнить, чем больше водонагреватель, тем дольше он греется.

Типы солнечных водонагревателей

СВ можно разделить в зависимости от напора воды на:

  1. Активные.
  2. Пассивные.

В пассивных приборах вода льётся под действием гравитации, либо циркулирует благодаря конвекции. Напор, как правило, небольшой. Такие нагреватели проще сделать, и обходятся они дешевле, но и производительность у них невелика.

Активные же снабжены электронасосом, клапанами, контролерами.

Активные солнечные водонагреватели в свою очередь делятся на:

  1. Нагреватели с открытым контуром.
  2. Нагреватели с закрытым контуром (для них используется антифриз и можно эксплуатировать даже при минусовых показателях термометра).

Но основной параметр, по которому различают СВ – это:

  1. Накопительного;
  2. Или проточного типа.

Накопительного типа

Солнце нагревает воду в резервуаре. После нагрева до комфортной температуры, потребители получают сразу большой объём тёплой воды.

Нагревательный бак

Простейший пример – бак, установленный над летним душем. Ёмкость бака – произвольная. Его красят в чёрный цвет. Снизу делается выходное отверстие с насадкой в виде душа. Сверху – отверстие для заполнения водой.

Вместо бака можно использовать бочку, трубу большого диаметра, пластиковый контейнер или сваренный куб из металла.

При некоторой доработке, такой бак, установленный на крыше, может снабжать тёплой водой дом.

Можно соединить СВ с бойлером. В нём нагретая вода будет дольше оставаться тёплой, а в пасмурный день, когда t воды доходит только до 25 – 30 градусов, бойлером можно будет «догреть» воду и всё равно сэкономить на электричестве!

Проточного типа

Суть его в том, что вода пускается по длинной системе трубочек или шлангов, проходя по которым она успевает нагреваться от солнца.

Для самодельных моделей могут применяться самые простые материалы.

Бухты шлангов

Обычные садовые шланги скручиваются и закрепляются (при помощи проволоки, например).

Под шланги стелется тёмный материал (какой есть под рукой, желательно, чтобы он был матовый).

Например:

  • рубероид;
  • окрашенный пенопласт;
  • резина и т.д.

На один сезон, можно, конечно, и просто уложить бухты со шлангами (одну, две или три). Если же хочется сделать долгосрочный проект, изготавливают деревянную раму, дно которой выстилают тёмным материалом, а верх накрывают стеклом. Между шлангом и стеклом нужно оставить зазор не менее 12мм.

Для соединения шлангов и труб используют хомуты.

Подсчитать длину шланга довольно сложно, поскольку в подсчётах нужно учитывать множество нестабильных показателей, таких, как температура воздуха, количество солнечных дней в году и пр. Поэтому, прежде чем делать стационарную конструкцию, можно поэкспериментировать и на практике понять, сколько бухт Вам подойдёт.

Шланг в бутылках

Быстрый и простой вариант СВ можно сделать при помощи шланга и обычных пластиковых бутылок.

Суть его в том, что на шланг «нанизываются» бутылки по всей длине (в донышках прорезаются отверстия строго по диаметру шланга).

Получившаяся змейка легко укладывается между волнами шиферной крыши.

Важно, чтобы шланг был по диаметру горлышка бутылки. Чем более герметично будет собрана конструкция, тем лучше будет греться вода.

Как изготовить и собрать солнечный водонагреватель из поликарбоната своими руками

Для изготовления основных элементов коллектора необходимо приобрести:

  • листы сотового поликарбоната толщиной до 8мм, чтобы в сотах помещалось до 80л воды на кв.метр;
  • полипропиленовые трубы 32мм диаметром с резьбой на обоих концах и подходящие фитинговые уголки с резьбой;
  • накопительный бак емкостью до 200 литров;
  • водостойкий герметик;
  • черную термостойкую краску в аэрозольной упаковке для окрашивания поликарбоната;
  • утеплитель на основе минеральной ваты или пенополистирола с подходящим клеем для укладки;
  • заглушки для труб;
  • алюминиевый лист и уголки в качестве основы, можно заменить металл фанерой и деревянными уголками.

На первом этапе изготовления коллектора в полипропиленовых трубах выполняют продольные разрезы длиной, равной ширине устройства. В пазах располагают поликарбонатные заготовки солнечного водяного коллектора, предварительно обработав их срезы наждачной бумагой. Заделку мест стыка труб и поликарбоната выполняют с применением герметика, который наносят на поверхность специальным пистолетом

Важно, чтобы в составе герметика не было силикона – при постоянном контакте с водой он быстро разрушается. Верхняя панель из поликарбоната также крепится на герметик и после высыхания окрашивается черной краской для более интенсивного поглощения солнечной энергии

Корпус коллектора изготавливают из фанерного или алюминиевого листа, установленного на каркас из уголков. При этом следят, чтобы размеры верхней и нижней поверхности устройства полностью совпадали. Готовую панель фиксируют на корпусе, полипропиленовые трубы закрывают заглушками и припоем соединяют с металлическими уголками, через которые коллектор будет подключен к накопительному баку. На завершающем этапе сборки заднюю поверхность коллектора утепляют для уменьшения теплопотерь.

Средние цены

В связи с тем, что все большее количество жителей нашей планеты пытаются использовать в повседневной жизни альтернативные источники энергии для получения тепла, электричества и горячего водоснабжения, поэтому и предлагаемый ассортимент товаров достаточно широк.

Солнечные водонагреватели выпускают предприятия в нашей стране и за ее пределами. На
стоимость установки влияет страна и фирма производитель, конструкция (плоский или вакуумный) водонагревателя, комплект поставки и регион приобретения.

Наиболее дешевый вариант обойдется покупателю в 1500,00 рублей, за эти деньги можно приобрести «Солнечный водонагреватель для бассейна» компании «Интекс» (Китай) со следующими техническими характеристиками: размер полотна водонагревателя — 1200 х 1200 мм, предназначен для использования с фильтр-насосами производительностью не более 9500 л/час, вес — 3.7 кг.

Солнечный водонагреватель «ДАЧА-ЛЮКС» (Россия) объемом 125,0 литров обойдется покупателю в 28850,00 рублей. В комплект поставки данного устройства входит: бак накопитель, комплект вакуумных трубок (15 штук), контроллер. Поглощающая площадь составляет — 2,35 м2.

Немецкую установку для горячего водоснабжения «АuroSTEP plus» можно приобрести за цену от 190000,00 до 450000,00 рублей, в зависимости от комплектации. За эти деньги покупатель приобретает: систему горячего водоснабжения исключающую возможность закипания (конструкции Drain-back), водонагреватель ёмкостью 150 – 350 л. и 1 – 3 солнечных коллектора.

Установка оборудована регулятором управления и дополнительным электрическим нагревателем.

Как видно из приведенных выше цифр, разброс стоимости очень велик, поэтому каждый потенциальный приобретатель может выбрать устройство в соответствии с предъявляемым к нему требованиям.

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Классификация устройств

Солнечные коллекторы подразделяются на двухконтурные и одноконтурные. Первый тип более распространён. В устройстве с двумя контурами по одному из них циркулирует вода, по второму — теплоноситель. Такой коллектор используется круглогодично.

Что касается одноконтурного оборудования, оно пригодно к применению только в безморозный период, так как внутри теплоносителя находится вода, способная замёрзнуть и разрушить трубки.

Это полезно: принцип работы и строение солнечных батарей.

По принципу работы коллекторы также делятся на несколько групп:

  • воздушные;
  • плоские;
  • вакуумные;
  • концентраторы.

Существуют несколько видов моделей, например, воздушные

Воздушные модели

Особенность этих коллекторов — невысокая эффективность. Воздух плохо проводит тепло, хотя он и способен нагреваться. Главное преимущество — возможность круглогодичного использования. Поскольку воздух не замерзает, нет риска, что трубки будут повреждены. Конструктивно этот тип коллектора отличается надёжностью и простотой. Такое оборудование подходит для отопления разных типов помещений, включая:

  • жилые дома;
  • подвалы;
  • овощехранилища;
  • цеха;
  • гаражи;
  • склады.

Основной элемент коллектора — ребристая панель, выполняющая функции теплоприёмника. Обычно она изготовлена из стали, алюминия или меди. Внутри панель разделена на ячейки. Воздух циркулирует между рёбрами и подогревается, отдавая тепло в помещение. Охлаждённый теплоноситель перемещается обратно в основную часть коллектора.

Воздушный солнечный коллектор из пивных банок : последствия работы после зимы:

Плоский источник тепла

Основное достоинство плоского солнечного коллектора — простота конструкции. Оборудование довольно надёжно, но имеет сравнительно низкий коэффициент полезного действия. Устройство собрано по принципу сэндвича и включает в себя следующие элементы:

  • защитное стекло;
  • медные трубки, заполненные теплоносителем;
  • теплоизоляционный слой;
  • алюминиевую раму;
  • крепёж;
  • абсорбент.

В качестве поглощающей поверхности (абсорбента) выступает пластина. Её окрашивают в чёрный цвет, чтобы поглощение солнечных лучей было максимальным. Стекло применяется для создания парникового эффекта. Благодаря ему тепло не уходит, а нагревает абсорбент. Такую конструкцию несложно собрать самостоятельно, а служить она может более 10 лет.

Существует модель на вакууме, которая имеет свои особенности

Оборудование на вакуумных элементах

Коллекторы вакуумного типа имеют в своей основе запаянные трубки, наполненные теплоносителем, и теплосборник. Трубки выполнены из стекла, покрытого специальным напылением, позволяющим лучше аккумулировать тепло. Благодаря вакууму предотвращаются потери тепла. В процессе циркуляции жидкость из вакуумных трубок поступает сначала в теплосборник, а затем в накопительный бак с водой. Охлаждённый теплоноситель возвращается обратно в систему.

У вакуумного (вакуумированного) устройства более высокий коэффициент полезного действия, чем у плоского и воздушного. С помощью этого коллектора удобно нагревать воду. Конструкция хороша тем, что трубки можно добавлять и убирать, когда увеличивается или уменьшается потребность в горячей воде.

Мой воздушный коллектор-сборка перед экспуатацией:

Существует много вариантов вакуумных устройств, в том числе такие, где стеклянные трубки находятся одна в другой, а в наружной находится вода. Недостаток моделей этого типа — сложность изготовления. Создать вакуум в домашних условиях нереально. На предприятиях есть такая возможность, тем не менее процесс изготовления вакуумированных коллекторов обходится недёшево.

Солнечный воздушный коллектор для отопления: особенности изделия

В воздушных солнечных коллекторах для отопления в качестве теплоносителя используется воздух. Устройство может быть выполнено в двух вариантах: в виде плоской гофрированной или перфорированной панели либо системы из металлических труб.

Принцип работы солнечного воздушного коллектора для отопления дома.

Самым простым вариантом является плоский абсорбер, состоящий из панели и трубки с входным и выходным патрубком. Все элементы располагаются в коробе, задняя и боковые стенки которого покрыты теплоизоляцией. Панель изготавливается из меди или алюминия и окрашивается в черный цвет. Она накрывается прозрачной защитной поверхностью из стекла, пластика или поликарбоната.

Воздух, поступающий на панель, нагревается от контакта с металлом. Ребра на поверхности изделия способствуют увеличению теплоотдачи. Для максимальной эффективности конструкцию следует установить на южной стороне дома, выполнив качественную изоляцию. Система может быть организована с естественной или принудительной циркуляцией теплоносителя. Последний вариант предполагает монтаж вентилятора.

Система с естественной циркуляцией используется крайне редко, что связано с медленным движением воздушных масс, вследствие чего происходят значительные потери тепла. Воздушные солнечные коллекторы Solar Fox могут функционировать уже при температуре 25 °С, в то время как для водяной гелиосистемы оптимальным является значение 45 °С. Такие конструкции можно использовать только для воздушного обогрева дома. Коллекторы не способны нагреть воду. Устройства характеризуются низким КПД, отличаются весьма внушительными габаритами, однако имеют простую конструкцию, легки в монтаже и доступны по стоимости.

На заметку! Для повышения эффективности воздушных гелиосистем коллекторы можно встраивать в стены южной ориентации на стадии строительства дома.Солнечные воздушные коллекторы бывают плоскими или в виде системы из труб.

Теплопроводность воздуха в значительной степени ниже данных показателей воды, что отражается на эффективной работе системы. Во избежание потерь тепла все стыковые соединения должны быть тщательно изолированы. Несмотря на существующие недостатки, воздушный солнечный коллектор хорошо справляется с задачей нагрева воздуха в помещении при разнице температур внутри и снаружи в 15-17 °С.

Цены и от чего они зависят?

Что касается конкретных цифр, то водонагреватели, выпускаемые в России, обойдутся примерно в 700─800 долларов США. Речь идёт о модели вакуумного типа. Примерно такие же цены на аналогичную китайскую продукцию. Водонагреватели немецких производителей стоят примерно 800─900 евро. Это дороже, но у них в комплекте идёт необходимый крепёж, а для изготовления коллекторов используется медь и нержавейка. Так, что деньги будут потрачены не зря.

Водонагреватель Viessmann Vitosol 200 На цену солнечного водонагревателя оказывают влияние следующие факторы:

  • Бренд;
  • Материал корпуса и теплоприёмника;
  • качество сборки;
  • способ укладки изоляционного материала и стоимость самого материала;
  • толщина стекла.

Естественно, что на цене отражаются конструктивные различия, о которых рассказывалось выше.

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

  • Горячее водоснабжение частного дома;
  • Отопление;
  • Подогрев воды для дачных бассейнов;
  • Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

  • Местом монтажа могут служить крыша дома, фасад, балкон;
  • Панель водонагревателя обязательно должна смотреть на юг;
  • При установке панели следует сделать угол наклона, равный широте вашего региона;
  • Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
  • Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
  • При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
  • Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
  • Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
  • При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

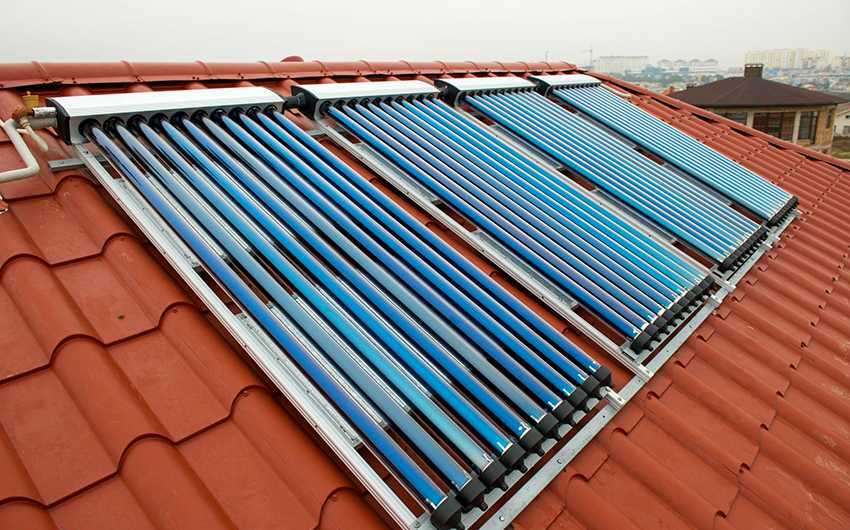

Заводской вариант

Прежде, чем понять, как сделать солнечный водонагреватель своими руками, надо иметь представление о принципе функционирования подобного агрегата. Можно разобрать конструкцию по аналогу солнечного заводского водонагревателя.

  1. По внешнему виду агрегат напоминает батарею, которая собрана из отдельных составляющих. Элементы в ней представлены трубками, сделанными из стекла кварца наподобие всем известных ламп. Именно этот материал способен пропустить ультрафиолетовые волны (чего не может обычное стекло). Эта способность позволяет преобразовывать солнечную энергию даже в несолнечное время года.
  2. Внутри каждой из таких трубок спрятана другая – черного цвета с веществом (рабочим телом), которое будет испаряться при определенных температурных условиях.
  3. Внутри трубок абсолютный вакуум – это позволяет избежать теплопотерь.
  4. Концы каждого из таких деталей погружены в специальный коллектор, через который течет нагреваемая вода.

Как действует устройство

Функционирование всей этой задумки происходит по следующему алгоритму:

  1. Солнечные лучи превращают рабочее тело в паровую субстанцию, которая поднимается в верхнюю часть колбы.
  2. Поток воды будет нагреваться через стенку той тепловой энергией, которую отдаст ему рабочее тело.
  3. Исполнив свою миссию, пар снова становится жидкостью и стекает вниз, где все благополучно повторяется.
  4. Солнечный накопительный стандартный водонагреватель присоединен к змеевику, а тот ведет к бойлеру всей домашней отопительной системы.

Другие варианты передачи тепла

Понятно, что в вышеописанном случае никакой самодеятельности не проявишь. Однако есть и другой вариант безнапорного бойлера, работающего от солнца. Здесь передача тепла идет напрямую: медный змеевик помещается в прямоугольный корпус. Далее он подключается к баку-накопителю. Вода будет здесь циркулировать естественным способом и сразу нагреваться от лучей солнца, повышая теплоту и общего содержимого всей накопительной емкости. Труба змеевика прессуется в металлическую пластину, которая темного цвета. Она имеет дополнительную защиту от осадков при помощи прочного стекла.

Есть здесь и недостатки – такая конструкция будет хорошо работать только в безоблачную солнечную погоду.

Наконец, можно просто подключить солнечные батареи к обычному водонагревателю. Подобная конструкция оказывается очень дорогой в исполнении, но может работать круглый год.

Заключение

Обогреватель на солнечных батареях исправно функционирует даже при отключении сетевого электроснабжения. Плюсы такого решения:

  • от инвертора питаются бытовые приборы, не только обогреватель;
  • полная пожаробезопасность, если сравнивать с подвальным газовым котлом;
  • отсутствие необходимости дополнительного монтажа внутри помещений;
  • долговечность и отказоустойчивость — кремний не поломается;
  • гарантия производителя до 25 лет;
  • отличная электрическая совместимость с различным типом оборудования.

К минусам относятся:

https://youtube.com/watch?v=H9eBcnAzXmY

  • придется чистить поверхность солнечной батареи от дождевых разводов и прочей грязи;
  • дорогая покупка защищена от вандалов и воров;
  • стоимость решения сравнительно велика.

Цена — единственный ограничивающий фактор. Если средства найдены, солнечная батарея на крыше не помешает. Первый водонагреватель (Швейцария) работал за счет солнечной энергии. Вдумайтесь в открывающиеся перед человечеством перспективы использования энергии, подаренной Вселенной.

Источники

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
