Схемы отопления частного дома своими руками

Схемы

Отопительная система функционирует благодаря естественной циркуляции. Потому теплообменник необходимо устанавливать ниже уровня радиаторов. Постоянную работу теплового контура обеспечивает циркуляционный насос.


Выделяют открытые и закрытые схемы парового отопления: в первом случае система имеет связь с атмосферой (разомкнута), во втором – полностью изолирована от воздействия атмосферного давленияИсточник s-proms.ru

Паровое отопления в доме предполагает обустройство одно- либо двухтрубной системы отопления. Оптимальный выбор последней зависит от площади здания, которое планируется отапливать.

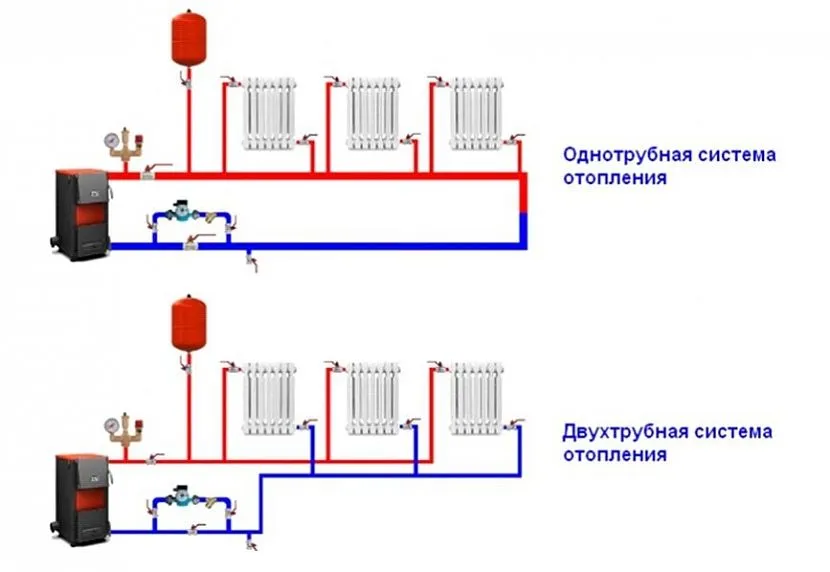

Однотрубная

При однолинейной разводке радиаторы подсоединяются последовательно. Образовавшийся пар проходит по трубопроводу от одной батареи к следующей. В итоге первый радиатор всегда самый горячий, последний – практически холодный. Однотрубная система подходит лишь для малогабаритных помещений (не более 80 м²).

Двухтрубная

Если дом имеет огромную площадь, следует применять двухлинейный вариант отопления. Постоянная подача горячего пара осуществляется по верхней трубе. Остывший конденсат возвращается к нагревательному агрегату через нижний трубопровод. Вне зависимости от степени удаления от котла, все отопительные батареи нагреваются равномерно.


Однотрубная система отопления больше подходит для обогрева дачи или небольшого дома, для просторного коттеджа или двухэтажного строения рекомендуется использовать двухтрубнуюИсточник gubernia.media

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении

Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

  • отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
  • водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

  • однотрубной или последовательной,
  • двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Рекомендуем ознакомиться: Как выбрать дренажную трубу и избежать ошибок при укладке?

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

  • однотрубной или последовательной,
  • двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Чем паровое отопление отличается от водяного

В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.

Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.

Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).


В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru

Монтаж двухтрубной системы отопления в частном доме своими руками

Изготовление конструкции проходит в несколько этапов.

Расчет

Прежде чем приступать к монтажу необходимо построить чёткий план, для чего специалистами всегда проводится гидравлический расчёт. В ходе этого процесса достигаются следующие результаты:

  • выясняется кол-во приборов нагревания;
  • вычисляются размеры и количества окружных стояков;
  • определяются будущие потери.

Внимание! Расчёт производится в чётком соответствии со схемой отопления. Гидравлический расчёт даёт понимание действующих сопротивлений, даёт информацию о водных расходах и температуре каждых отдельных участков

Установка

  1. Сначала, в отдельном проветриваемом помещении, монтируется отопительный котёл. Его расположение должно быть удалённым от стен, и к нему должен быть открыт доступ. Сами же стенки, а также полы в комнате отделать огнеупорным материалом.

  1. После этого нужно поставить насос, распределительный гидроколлектор, и измерительные приборы/счетчики у котла.
  2. От котельной, прямиком через стены, проводится трубопровод к радиаторам.

Подключение

Финальный этап — это подключение радиаторов. Батареи монтируются на кронштейны, под окном. Кроме того, рекомендовано поставить термодатчики. С их помощью регулируются потоки воды, а также её температура.

Пробный пуск

Когда конструкционные элементы подсоединены, делается опрессовка. Пробный запуск котла возможен после оформления соответствующих документов, в присутствии специалистов-газовиков.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

  • Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
  • Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Рекомендуем ознакомиться: Что такое фановая труба и нужна ли она в частном доме

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

  • Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
  • Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Принцип работы

При обустройстве парового отопления на даче в качестве теплового источника применяют печку или котел. Вода с их помощью нагревается до температуры кипения, потом начинается процесс испарения. Пар по трубопроводу проникает в батареи, отдает тепло, постепенно конденсируется. Образовавшаяся в результате вода стекает в теплообменник по обратной трубе.

Паровой котел

При выборе водонагревателя чрезвычайно важно обращать внимание на производительность агрегата. Чем больше площадь отапливаемых помещений, тем мощнее должно быть нагревательное устройство.

В домах, где обустроено паровое отопление, зачастую применяется твердотопливный котел

Современный газовый теплогенератор обладает сравнительно большей эффективностью. Использовать электрический прибор для обогрева жилья экономически невыгодно, что связано с большими расходами на оплату электроэнергии

В домах, где обустроено паровое отопление, зачастую применяется твердотопливный котел. Современный газовый теплогенератор обладает сравнительно большей эффективностью. Использовать электрический прибор для обогрева жилья экономически невыгодно, что связано с большими расходами на оплату электроэнергии.

Бытовые паровые котлы используются в качестве источника тепла для отопления дома: они подогревают емкость с водой и гонят образовавшийся пар в трубы отопленияИсточник eurosantehnik.ru

Печь

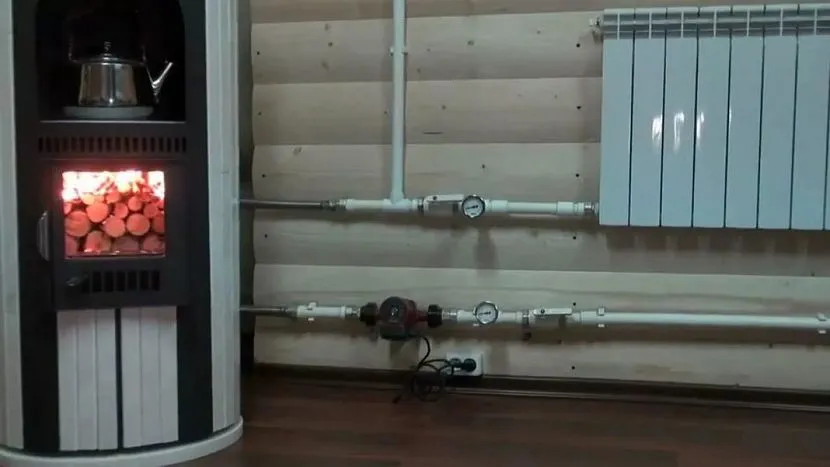

Если в доме есть печка, она может служить источником тепла при устройстве парового отопления. Это избавит от дополнительных растрат на демонтаж устройства, ремонт помещения. Также стоит помнить: уголь и дрова – недорогое топливо. При его применении отсутствует зависимость от централизованного электро- и газоснабжения.

Парогенератором выступает теплообменник, его можно смастерить своими руками либо заказать. Сама конструкция достаточно простая, состоит из соединенных между собой металлических труб.

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменникИсточник 1-teplodom.ru
