Медно-алюминиевые радиаторы отопления: видео-инструкция по выбору своими руками, цена, фото

Какой радиатор отопителя лучше: медный или алюминиевый?

Как видно, медные и алюминиевые радиаторы во многом между собой схожи. Это легкие и приборы с отличным дизайном и повышенной теплоотдачей. Последнее качество позволяет пользователю уменьшить объем отопительного контура и применять температурный режим 80/60 (подача/обратка) вместо 90/70 без увеличения площади радиаторов.

Обе разновидности радиаторов в силу низкой теплоемкости имеют малую тепловую инерционность, что позволяет котлу оставаться в оптимальном режиме при потеплениях на улице.

Алюминиевые батареи в интерьере

При этом и медь, и алюминий являются мягкими металлами, а потому плохо переносят наличие в теплоносителе твердых механических примесей, оказывающих абразивное воздействие.

Вместе с тем нельзя не заметить, что алюминиевые радиаторы во многом уступают медным. Выше мы уже говорили, что им противопоказаны высокие температуры. К этому можно добавить способность к самозавоздушиванию: специфические химические процессы приводят к образованию воздушных пробок, которые периодически приходится стравливать.

Сборные алюминиевые радиаторы плохо переносят гидроудары, возникающие в системах отопления при резкой смене погоды.

К тому же при частых изменениях температурного режима алюминий, контактирующий со сталью, страдает из-за значительной разницы в коэффициентах температурного расширения этих материалов. По этой причине их лучше применять в регионах со стабильно холодной зимой.

Мощный медный радиатор

Ну и последнее – коррозия. В обычных для нас условиях теплоснабжения алюминий недолговечен – ему требуется теплоноситель с рН = 7 или 8.

Таким образом, медные радиаторы можно считать менее капризными.

Важно

Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.

  • Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
  • Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.

В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.

Способы монтажа медных радиаторов

Чтобы сделать эффективное отопление и не испортить интерьер, выбирают один из двух способов монтажа батарей.

Настенное крепление


Медный радиатор на ножках с нижним подключением

Для настенного монтажа батарей используются кронштейны. Они фиксируются на опорной конструкции и служат основанием для установки приборов отопления. Оптимальный вариант размещения радиаторов – место под окном. По строительным нормам длина прибора должна составлять 50-75% от размера оконной конструкции. Правила требуют устанавливать батареи на расстоянии от пола 60-100 мм, от стены – 30-50 мм.

На ножках

Напольное размещение имеет свои преимущества: исключается нагрузку на стену, упрощается монтаж. Такие модели популярны в интерьерах с панорамными окнами. Их устанавливают в коттеджах, загородных домах, офисах. Минусом батарей на ножках является ограниченность подключения, подходит только напольная разводка труб.

Разнообразие медных радиаторов

Медный пластинчатый радиатор в металлическом кожухе

При выборе подходящего варианта радиаторов стоит оценить их внешний вид и технические характеристики. Основной является теплоотдача прибора, она показывает, какую площадь способен отапливать прибор. Батареи могут устанавливаться в помещениях с повышенной влажностью. Для ванных комнат предлагаются различные модели полотенцесушителей. В магазинах встречаются радиаторы из меди отечественного и импортного производства. Не рекомендуется продукция из Китая, она дешевле за счет применения тонких листов меди. Радиаторы ограничены в сроке эксплуатации. Альтернативой покупке дорогого радиатора станет биметаллическая модель. Теплоноситель в них выполнен из меди, а внешние панели из алюминия.

Среди разнообразия отопительных приборов медные радиаторы выделяются минимумом недостатков. Они универсальны в применении и обладают высокой теплоотдачей. Значительная стоимость единственный минус приборов.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

Существует несколько схем подключения алюминиевых приборов:

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ

Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

https://youtube.com/watch?v=CFOkZ07OeYE

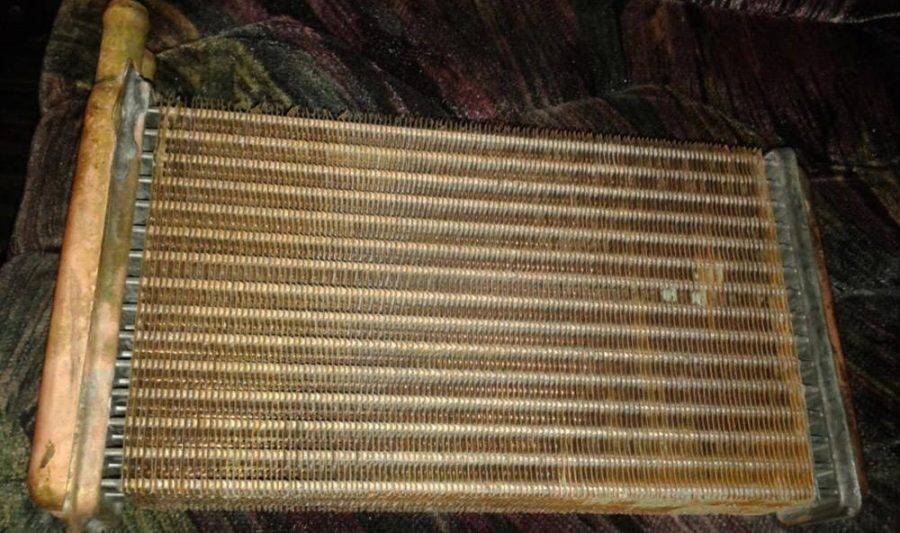

Плюсы и минусы медного радиатора печки для авто

Сейчас медные изделия ставят не так часто, потому что сложность их изготовления выше, а материал дороже.

Плюсы

  • Они обладают повышенными характеристиками теплоотдачи. При одинаковом количестве, расположении пластин охлаждение медных элементов будет идти интенсивнее алюминиевых.
  • Быстрее нагреваются, в салон начинает поступать уже теплый воздух.
  • Ремонтопригодность материала высока. Он мягкий, при несильных воздействиях скорее помнется, чем раскрошится. Легко паяется даже при растрескивании трубок.
  • Бачок из такого же металла, что улучшает теплопроводность.

Минусы

  • Цена.
  • Тонкие трубки быстрее забиваются.

К сожалению, высокая цена перевешивает все конструкционные достоинства. Потому что зарплаты небольшие и ставить дорогую вещь на дешевый, бывший в употреблении автомобиль будет не каждый.

Алюминиевые или медно-алюминиевые батареи?

Конечно, данные виды радиаторов обладают несомненными преимуществами по сравнению с другими видами систем отопления. В России холодные зимы, и каждому хозяину хочется максимально утеплить свой дом, сэкономив при этом на отоплении.

Критерии выбора алюминия

Алюминиевые радиаторы служат идеальным решением вопроса отопления небольшого помещения. Статистика показывает, что спрос на батареи из этого металла максимально высок. Низкая себестоимость, легкость конструкции, простота монтажа являются главными факторами при выборе радиаторов выполненных из алюминия.

Алюминиевые батареи подходят для установки в помещении любого назначения. Для них не страшны перепады температур и высокие градусы теплоносителя. Алюминий обладает высокой теплопроводностью и конвекцией.

Форма прибора разработана с целью равномерного прогрева воздуха. Внутренний объем данной системы незначителен, поэтому подойдет насос небольшой мощности. Несмотря на это, обладает значительной отдачей тепловой энергии.

На рынках можно встретить огромное разнообразие красок алюминиевых радиаторов. Что также является плюсом данного выбора.

Покупателя может смутить лишь то, что алюминиевые конструкции чувствительны к pH среде. При  высоком показателе, система не прослужит долго. Не терпит присутствие примесей в жидкости. Чтобы избежать коррозии, следует контролировать состав теплоносителя. Если же такой возможности нет, то лучше отказаться от алюминиевых радиаторов.

Основные технические характеристики

При изготовлении современных медных батарей используются материалы исключительно высокого качества. Медь должна быть исключительно в чистом виде, в то время как соотношение примесей должно составлять не более 0,1 процента. Именно такое соотношение компонентов обеспечивает функционирование системы при повышенном давлении, максимальную теплоотдачу, а также исключает возможную коррозию.

Обратите внимание! Не стоит забывать и о том, что медные батареи в квартире/доме повышает количество передаваемой рабочей жидкостью тепла примерно в 2 раза. Наконец, медь сама по себе является достаточно долговечным и прочным металлом, в связи с чем радиаторы, выполненные из нее, вполне эффективно работают даже при температуре рабочей жидкости в 150 градусов и давлении в 16 атмосфер

Наконец, медь сама по себе является достаточно долговечным и прочным металлом, в связи с чем радиаторы, выполненные из нее, вполне эффективно работают даже при температуре рабочей жидкости в 150 градусов и давлении в 16 атмосфер.

Видео – Как выбрать радиатор?

https://youtube.com/watch?v=cWR96Fnc1mA

Особенности биметаллических и электрических изделий

Существует ещё несколько видов радиаторов из алюминия — более совершенные по техническим характеристикам биметаллические изделия и универсальные электрические.

Медно-алюминиевые

Включение медного сердечника позволяет нивелировать главный недостаток алюминиевых изделий — их подверженность гидроударам. Из-за этой особенности экструзионные и литые не рекомендуется монтировать в квартирах с ежегодной опрессовкой.

Биметаллические радиаторы способны пережить гидроудары. Они подходят для любых видов теплоносителя, поэтому идеальны для включения в центральную систему отопления. Высокая теплоотдача, прочность, точность геометрических параметров и эстетичный вид — все это делает биметаллические батареи востребованными на рынке.

Электрические из алюминия

Для владельцев частных домов, не имеющих возможности подключения к газовой магистрали, почти единственным вариантом для устройства отопительной системы становятся электрические радиаторы. Среди множества моделей выгодно выделяются алюминиевые.

Фото 2. Электрический алюминиевый радиатор отопления. На приборе можно задать необходимую температуру нагрева.

В современных моделях оптимально подобраны КПД, мощность и теплоотдача, многие изделия имеют термостаты, контролирующие работу прибора и поддерживающие нужную температуру в помещении. Электрические радиаторы не требуют сложных монтажных работ и прокладывания трубопровода, поэтому этот тип изделий весьма востребован. Единственный их минус — счета за электроэнергию.

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

  1. Радиатор должен быть размещен горизонтально, без перекосов;
  2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
  3. От пола до батареи предусматривается интервал в 8-12 см;
  4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
  5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

30.06.2014, 23:20#1

Как установить биметаллический радиатор?

Чтобы установка батарей биметаллических прошла быстро и без дефектов, нужно определиться с типом монтажа – на пол или на стену.

Разберемся, как правильно монтировать биметаллические радиаторы на стеновую панель:

  1. Измерить расстояние от нижнего края батареи до центра верхнего, где установлены ниппели. К полученной цифре добавить 100-120 мм, отложить размеры на стене, поставить отметку.
  2. Расчертить горизонталь через отметку, проверить ровность уровня лазером. Теперь нужно отметить на горизонтальной линии точку середины проема окна.
  3. Измерить расстояние между ниппелями предпоследних секций батареи (по краям), поделить полученную длину пополам, а потом от точки середины проема окна в разные стороны отложить полученный половинный размер длины. Сделать отметки по обоим концам.
  4. Замерить расстояние между центрами ниппелей одной секции, как правило, это 300-500 мм. Это расстояние нужно отложить от горизонтальной отметки вертикально вниз.
  5. По меткам засверлить в стене отверстия, вставить в них пластиковые колпачки для дюбелей и вкрутить крюки навесные, оснащенные резьбой. Регулировка длины крюков зависит от пожеланий хозяина. По стандарту минимальный зазор между задней панелью батареи и стеной должен быть от 20 мм.
  6. Навесить радиатор на крюки, присоединить трубопроводы.

В обязательном порядке проверяется горизонталь верхней плоскости, докручиваются крепежи, а если горизонтальный уровень не получается, можно отрегулировать опоры, подогнув их в необходимом направлении.

Напольный вариант монтажа применяется в случаях, когда стена не отличается прочностью, например, обшита ГКЛ, сделана из легкого бетона. Также напольный монтаж выполняется при наличии отделки стеновой панели облицовкой, которая отдалена от стены на 200 мм – в этом случае прочной опоры для монтажных крюков без разборки облицовки не получится, проще поставить батарею на опоры.

Напольные батареи из биметалла выглядят как буква Н с нижней поперечной планкой для фиксации на поверхности. Планка изготавливается из стального уголка или гнутой профильной трубы.

Как установить радиатор:

  • надеть 2 крепления на батарею снизу;
  • поставить радиатор вместе с креплением в определенную зону;
  • через отверстия в нижних планках сделать отметки на полу – это нужно для крепежа;
  • убрать батарею, высверлить отверстия в полу для вкручивания крепежей;
  • установить прибор отопления на место, зафиксировать на дюбеля.

Биметаллический радиатор не отличается такой массой, как чугунный, поэтому напольная установка считается не самой прочной и применяется при отсутствии возможности навешивания батареи на стену.

Инструменты и материалы для работы

Чтобы выполнить установку своими руками, то мастеру пригодится сам радиатор с монтажными крепежами, разводной ключ, перфоратор и трубный ключ Попова. Для разметки нужно взять рулетку и карандаш, уровень. Чтобы присоединить или отцепить секции, нужно купить ключ для радиатора с концевой лопаткой на 24 мм, а при необходимости регулирования интенсивности подачи теплоносителя нужны термостаты – по одному на каждую батарею.

Арматура для подключения биметаллических радиаторов

Комплект собирается из следующих элементов и деталей:

  • торцевые пробки с заглушками;
  • кран Маевского;
  • шаровой кран регулировочный на 1/2 дюйма со съемным соединением, оснащенным резьбой изнутри и снаружи;
  • кран регулировочный под термоголовку;
  • радиаторные прокладки;
  • фум-лента или льняная подмотка;
  • герметик или сантехническая паста.

При монтаже радиаторов на пол нужно 2 крепежа, на стену – 4 штуки. Стоимость монтажа биметаллического радиатора с помощью мастера зависит от сложности и объема работы, стартует от 10$ (750 рублей). Но если нет комплектующих деталей, то заплатить придется больше.

Варианты схем подключения

Перед тем как будет выбрана схема подключения биметаллических радиаторов, необходимо определиться с типом трубной разводки. Различается седельная, диагональная или односторонняя разводка.

При наличии седельной, диагональной обвязки запорные краны нужно монтировать в отверстия для нижних пробок по обеим сторонам радиатора, под кран Маевского выбирается одно из дальних верхних отверстий в верхней зоне коллектора. Причем отверстие должно быть дальним по ходу течения теплоносителя, над трубопроводом обратного тока.

При наличии односторонней схемы обвязки, при которой краны всегда ставятся на одну сторону батареи, кран Маевского монтируется в одно из отверстий верхнего коллектора. Односторонняя обвязка чаще всего встречается в системах с вертикальными стояками – стандартный тип систем отопления в квартирах многоэтажных жилых домов.

Разновидности медных батарей отопления и их специфика

В редких домах можно встреть медные или медно-алюминиевые батареи. Все привыкли к старому чугунному варианту и более новомодным, панельным стальным и биметаллическим (сталь плюс алюминий) приборам. Но во всех специализированных точках отмечают растущий интерес к этим образцам из красно-желтого металла. Хотя эти радиаторы отопления для квартиры используются крайне редко, на них нет нареканий, если толщина стенок прибора соответствует всем нормам.

Есть альтернативные и более удобные способы быстрого прогревания помещений, включая системы «теплый пол» и инфракрасные имитаторы каминов и картин. Однако из всех вариаций на «отопительную тему» для частного сектора наиболее распространенным остается паровое отопление.

Медный радиатор отопления в дизайнерском исполнении

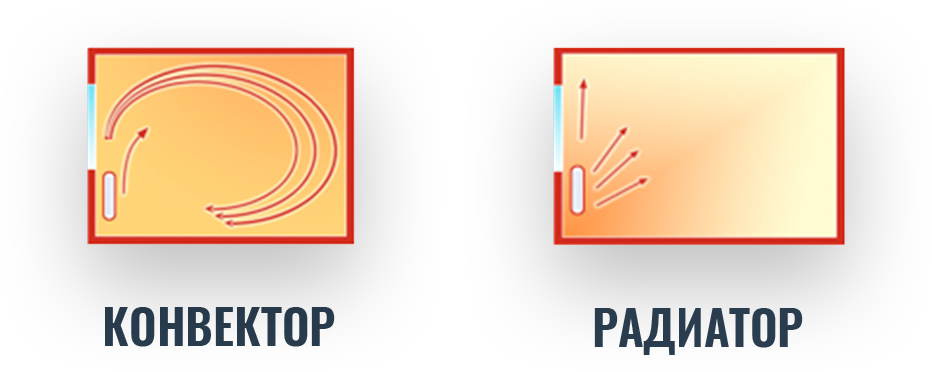

Все отопительные приборы, включая медные модели, классифицируются:

  • обычные радиаторы (холодный воздух, стекающий с окон, прогревается при контакте с теплой поверхностью);
  • тепловые конвекторы (особая форма пластин способствует более быстрому распространению обогреваемой атмосферы), они дороже, но экономичнее в применении.

Изделия из меди могут отличаться не только по качеству и толщине стенок, но и по типу модели:

  1. Трубчатые радиаторы с конвекционными пластинами.
  2. Медно-алюминиевые батареи (мягкий белый металл только снаружи).
  3. Полотенцесушители для ванной (оправданы, когда все трубы из одного металла).

На рынке отопительного оборудования есть дорогие импортные и бюджетные образцы от отечественных производителей из разного металла. Однако нигде нет недорогих медных радиаторов отопления, хотя можно найти относительно дешевые.

Преимущества и недостатки

Медные трубы и радиаторы выдерживают давление до 16 атмосфер

Несмотря на дороговизну батареи из меди устанавливаются в частных домах и квартирах. Популярность приборов оправдана плюсами материала:

  • высокий уровень теплоотдачи;
  • продолжительная эксплуатация;
  • стойкость к давлению до 16 атмосфер;
  • на внутренней стороне труб не образуются отложения;
  • температура теплоносителя до 150°C;
  • устойчивость к примесям, имеющимся в теплоносителе.

Мягкий металл не дает течь при кратковременном повышении давления. Медные батареи отличаются небольшим весом и универсальностью использования.

Недостатки:

  • Приборы чувствительны к воздействию абразивных частиц. Их наличие в потоке жидкости ускоряет износ изделий.
  • При монтаже нельзя применять фитинги из черных металлов. Это приводит к окислению меди.
  • Высокая стоимость медных радиаторов отопления для большинства покупателей является основным недостатком.

Разновидности медных батарей отопления и их специфика

В редких домах можно встреть медные или медно-алюминиевые батареи. Все привыкли к старому чугунному варианту и более новомодным, панельным стальным и биметаллическим (сталь плюс алюминий) приборам. Но во всех специализированных точках отмечают растущий интерес к этим образцам из красно-желтого металла. Хотя эти радиаторы отопления для квартиры используются крайне редко, на них нет нареканий, если толщина стенок прибора соответствует всем нормам.

Есть альтернативные и более удобные способы быстрого прогревания помещений, включая системы «теплый пол» и инфракрасные имитаторы каминов и картин. Однако из всех вариаций на «отопительную тему» для частного сектора наиболее распространенным остается паровое отопление.

Медный радиатор отопления в дизайнерском исполнении

Все отопительные приборы, включая медные модели, классифицируются:

  • обычные радиаторы (холодный воздух, стекающий с окон, прогревается при контакте с теплой поверхностью);
  • тепловые конвекторы (особая форма пластин способствует более быстрому распространению обогреваемой атмосферы), они дороже, но экономичнее в применении.

Изделия из меди могут отличаться не только по качеству и толщине стенок, но и по типу модели:

  1. Трубчатые радиаторы с конвекционными пластинами.
  2. Медно-алюминиевые батареи (мягкий белый металл только снаружи).
  3. Полотенцесушители для ванной (оправданы, когда все трубы из одного металла).

На рынке отопительного оборудования есть дорогие импортные и бюджетные образцы от отечественных производителей из разного металла. Однако нигде нет недорогих медных радиаторов отопления, хотя можно найти относительно дешевые.

Устройство радиатора

Важно учитывать, что на автомобиле предусмотрено сразу два радиатора. Один из них входит в отопительную систему и во многом похож на старшего брата, установленного в системе охлаждения

Функции у них также похожие. Только охладительный радиатор в основном передаёт отобранное тепло в атмосферу, а маленький (отопительный) предназначен для салона. Оба устройства предусматривают наличие 2 бачков, соединённых трубками друг с другом. К ним монтируют пластины, необходимые для увеличения охлаждаемой площади. Чем больше пластин будет иметь устройство, тем выше у него окажется показатель теплоотдачи.

Потому при выборе нового отопительного радиатора следует обязательно обращать своё внимание на количество присутствующих пластин. Если их плотность высокая, тогда и теплоотдача окажется на высоком уровне

Главным отличием между ними является материал изготовления. Выбор в пользу медного или алюминиевого варианта не такой однозначный. Следует детально изучать характеристики и особенности двух вариантов, чтобы понять, на каком из них будет лучше остановиться в каждом конкретном случае.

Преимущества и недостатки медных устройств

Начнём с медных. Их многие называют более предпочтительным выбором, поскольку они обладают лучшими техническими характеристиками. Но и недостатки здесь также присутствуют. Начнём с достоинств. К таковым можно отнести:

  1. Теплопроводность. Это один из главных аргументов, который говорит в пользу меди и против алюминия. Медные устройства характеризуются большей теплопроводностью в сравнении с конкурентом. Как вы уже поняли из выше сказанного, чем выше у радиатора теплопроводность, тем выше качество его работы на обогрев салона.
  2. Пригодность к ремонту. Медь – достаточно уникальный материал. Он одновременно лёгкий, но не повреждается в результате небольших ударов и вмятин. Потому его намного проще ремонтировать при возникновении внештатных ситуаций. Опыт автовладельцев наглядно показывает, что в случае образования трещин или повреждений трубок, их легко можно запаять своими руками или обратиться за помощью к специалистам. При подобном ремонте теплопроводность не меняется, а потому частичный выход из строя не заставляет выбрасывать радиатор и покупать на его место новый.
  3. Медный бачок. На медные радиаторы ставят бачки из аналогичного материала. Это считают весомым преимуществом, поскольку такие конструктивные особенности способствуют повышению эксплуатационных характеристик изделия.

Инерционность отопительной системы

Показатель инерционности системы отопления определяет, насколько быстро отопительные приборы передают тепло от теплоносителя внутрь помещения, которое обогревается, а также – как долго система продолжает обогревать помещение после окончания работы котла.

Современные критерии проектирования отопительных систем, в которых применяется терморегулирующая аппаратура, предполагают быструю реакцию отопительного прибора при изменении температуры внутри помещения. Он должен достаточно быстро достигать рабочей мощности и без лишней отдачи тепла отключаться.

Система, в которой регулирование происходит быстро, дает возможность уменьшить расходы на отопления до 20%, что подтверждается проведенными наблюдениями.

Тепловая инерция отопительных приборов (и отопительной системы в целом) определяет такой фактор как способность быстро остывать или нагреваться.

Факторы, определяющие тепловую инерцию

  • коэффициент теплопроводности материала, из которого изготовлен отопительный прибор;
  • общий объем теплоносителя в приборе отопления.

Теплопроводность измеряется в Вт/м°С. Ниже приводятся показатели теплопроводности для некоторых материалов, из которых изготавливают приборы отопления:

  • чугун – 45;
  • сталь – 55;
  • цинк – 100;
  • алюминий – 230;
  • медь – 420.
  • чугунный радиатор – 10 л;
  • стальной панельный радиатор – 3,5 л;
  • алюминиевый радиатор – 2,4 л;
  • биметаллический радиатор – 1,5 л;
  • медно-алюминиевый – 0,7 л.

Объем теплоносителя в различных отопительных приборах

Как видно из перечня МА радиаторы имеют низкие показатели тепловой инерционности. Другими словами, они быстро нагреваются и также быстро остывают.

Радиатор внутри

Отсутствие инерционности вместе с высокими показателями теплопроводности материалов, из которых изготовлены медно-алюминиевые радиаторы позволяют в оборудованной ими отопительной системе температуру регулировать быстро и эффективно (например, при открывании окна или при попадании прямых солнечных лучей).

Статья в тему: Какие критерии следует учесть при расчетах

Как устроены и используются такие радиаторы можно посмотреть на видео:

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше

Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Какую батарею выбрать

Стоимость радиаторов не последний критерий при покупке прибора. Батареи из алюминия чувствительны к составу теплоносителя, имеют небольшое рабочее давление, чувствительны к гидроударам. Они не рекомендуются для установки в квартирах с центральным отоплением. Алюминиевые приборы станут оптимальным бюджетным решением для частного дома.  Медные батареи лишены перечисленных недостатков. Они эффективны, устойчивы к агрессивному воздействию.

Выбирая между медными и алюминиевыми радиаторами охлаждения, учитывают сопутствующие факторы. Конструкция из цветного металла имеет небольшой диаметр и быстрее подвергается действию коррозии. Алюминиевые трубки с сечением в 2 раза больше реже забиваются и служат дольше.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

  1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
  2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

  • Стойки и кронштейны;
  • Заглушки;
  • Кран Маевского или автоматический воздухоотводчик;
  • Набор уплотнительных прокладок;
  • Запорная арматура или терморегуляторы.

Отрицательные качества

Минусов у медно-алюминиевых радиаторов немного, но все же не следует ими пренебрегать. Для кого-то они покажутся незначительными, а для кого-то послужат решающим критерием при выборе отопительной системы. К отрицательным качествам относятся:

Высокие требования к установке. Медь очень мягкий металл

Важно не повредить резьбу при соединении. Радиаторы устанавливать четко по уровню

Не допускается отклонений по горизонтали или вертикали. Необходима установка фильтра теплоносителя. Требования к теплоносителю системы. Они не такие жесткие. Приборы подходят для систем центрального отопления, но живут в них не так долго, как в системах отопления частного дома. Шумность работы. Один из наиболее часто встречаемых недостатков. Чаще связан с неверным подбором насоса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
