Шибер: основное назначение, разновидности и преимущества использования

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.


Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Предлагаем ознакомиться: Что делать если замерз бетон

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.
  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

  1. Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
  2. Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
  3. Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Монтаж необходимо осуществлять в закрытом положении шибера, чтобы не допустить лишней нагрузки на двигатель.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.


Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.


Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Для чего нужна шиберная задвижка?

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Делаем поворотный шибер самостоятельно


Вариант монтажа шибера

При эксплуатации дымохода может возникнуть необходимость замены шибера, а заслонка стандартного не подходит для данной конструкции. В таком случае заслонку изготавливают самостоятельно по размерам трубы.

Для работы потребуются ножницы по металлу, дрель, болгарка и сварочный аппарат.

  • Из стальных уголков с размером полки 35–45 мм сваривают раму для заслонки. Размер деталей соответствует диаметру трубы.
  • В раме просверливают отверстия для закрепления оси. Для шибера с прямым поворотом они располагаются в горизонтальной плоскости, а для углового – по диагонали.
  • Из двух отрезков полудюймовой трубы привариваются втулки, которые обеспечивают вращение оси.
  • Заслонка вырезается по величине рамки, материалом служит стальной лист толщиной 2–3 мм.
  • В отверстия рамы вставляется ось, на которой будет крепиться заслонка. Вторая часть металлической детали станет ручкой для регулировки.
  • Пластина вставляется в рамку и фиксируется на оси сваркой.
  • Для безопасного использования между заслонкой и рамой должен остаться зазор в 1 мм.
  • Чтобы обеспечить фиксацию пластины в открытом состоянии, устанавливается ограничитель.


Чертеж поворотной шиберной заслонки

Частые ошибки и проблемы при установке

Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:

  1. Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
  2. Угарному газу некуда выходить, отверстия нет.
  3. Поверхность недостаточно гладкая.
  4. Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
  5. Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
  6. На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.

Преимущества и недостатки

Преимуществами шиберных задвижек являются:

  1. простота изготовления затвора;
  2. легкость сборки, разборки и ремонта;
  3. отсутствие заедания затвора в полностью закрытом положении.

Недостатками шиберных задвижек являются:

  1. большой расход энергии на открытие и закрытие, вызванный тем, что на всем пути движения привод преодолевает трение между уплотнительными поверхностями седел и затвора;
  2. значительный износ уплотнительных поверхностей.

Несмотря на недостатки, шиберные задвижки достаточно легко обслуживаются и ремонтируются. Величина износа очень легко компенсируется при ремонте путем смещения (вывертывания) седел.

Виды

Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

  • Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.

    Такая задвижка используется в кирпичных печах

  • Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

  • Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
  • Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Установка задвижки

Монтаж любого вида шибера производится на первых этапах установки системы отопления. Установить конструкцию на дымоходную трубу совершенно не сложно.  Сделать это можно тремя методами:

  • Возле топки камина. Подсоединяется устройство на дымоходной трубе на расстоянии одного метра от отопительных приборов. Такой удобный монтаж заслонки позволяет беспрепятственно проводить контроль работы шибера.
  • «Труба в трубу».  Данный способ предполагает крепление шиберной заслонки на дымоходную трубу без применения дополнительных фиксаторов. Надежно держится задвижка за счет плотного примыкания к трубе дымохода.
  • В вентиляционном канале. Такой вариант установки используется в основном для охлаждения двигателя вентилятора.

При сооружении печей и каминов чаще всего устанавливают заслонку первым способом.  Шиберные задвижки используют как для круглых, так и квадратных дымоходных труб.  Изделия с вращающейся пластиной чаще всего устанавливают в дымоходах с сечением в виде круга.

Установка шибера в печь из кирпича

Шиберная заслонка довольно часто применяется для кирпичных печей. Установка ее производится на этапе строительства дымохода.  Размещают задвижку на первом метре трубы. Такое расположение шибера позволяет легко проводить регулировку тяги. Для монтажа такого шибера необходимо:

  • производится кладка двух рядов кирпичей дымохода,
  • во втором ряду прорезается проем необходимого размера,
  • устанавливается заслонка,
  • в любом кирпиче этого же ряда пробивается выемка для поворотной ручки,

Далее выполняется кладка следующих рядов

При этом следует обращать внимание на плотность прилегания к месту, где установлен шибер.  Все щели следует замазать раствором

При использовании такой заслонки следует учитывать все меры безопасности. В процессе работы печи ни в коем случае нельзя закрывать шиберную задвижку. Такое действие приведет к попаданию угарных газов внутрь помещения. Некоторые модели имеют специальный фиксирующий элемент, который не дает закрыть проем трубы полностью.

Изготовление своими руками

Самостоятельное изготовление и установка невозможны без таких приспособлений под рукой:

  1. Маркеры.
  2. Циркуль.
  3. Рулетка.
  4. Керн.
  5. Сварка с электродами.
  6. Тиски.
  7. Плоскогубцы.
  8. Молотки.
  9. Метчик и масло, чтобы смазывать резьбу.
  10. Дрель.
  11. Отрезной и шлифовальный абразивные круги.
  12. Болгарка.


изготовление шибера

Обязательно наличие листа нержавеющей стали отечественной марки 12×18н10т. Допустима её замена на импортный аналог AISI304. Стоимость выше, но срок службы тоже более продолжительный.

Минимальная толщина листа – 1,5-2,5 мм.

Понадобятся и другие материалы:

  • Прут для рамки из металла.
  • 2 болта на 8 мм.
  • Нержавеющая трубка на 6 мм.

Конструктивное исполнение шиберов

Виды шиберов с точки зрения функциональной возможности

Выдвижные и поворотные конструкции шиберов выпускают для использования в составе разных вентиляционных систем, исходя из различных факторов (температуры воздушного потока, формы воздуховода, на который устанавливается заслонка).

Прямой шибер – вентиляция, в которой он применяется – принудительная. Изготовлены такие устройства из стали, устанавливаются – перпендикулярно движению воздушных масс в воздуховодах, что позволяет регулировать объемы их прохождения.

Еще одна важная деталь в конструкции шиберной задвижки – идеально гладкая поверхность. Она способствует: хорошей тяге, устойчивости к резким изменениям температуры воздушного потока и окружающей среды, легкой очистке от грязи.

Кроме прямого горизонтального шибера выпускаются поворотные, именно их называют дроссельной заслонкой. Представляют они собой пластину, закрепленную на оси. При вращении оси, поворачивается и пластина. Корпус – из металла, заслонка – съемная. Такую конструкцию можно сделать и своими руками, но устанавливают ее на вентиляцию редко из-за частой поломки пластины и постоянной ее замены. Поворотная ручка фиксируется болтом и гайкой-барашком. Каждый ее поворот открывает заслонку на 10°.

Системы пневмотранспорта. База знаний


Ленточные дозаторы сыпучих материалов в Москве

Ленточный дозатор сыпучих материалов на конвейер – это устройство, обеспечивающее непрерывное поддержание определенной производительности подачи продукта. Его можно купить в компании PT-Systems – ф…

Шнековые дозаторы полимеров в Москве

Шнековые дозаторы полимеров – это устройства, используемые для точного порционного дозирования различного первичного и вторичного сырья, в т.ч. наполнителей, красителей и всевозможных добавок. Они…

Роторный питатель

Роторный питатель – это устройство, предназначенное для выдачи мелкозернистых и порошкообразных продуктов. Его применение позволит снизить расходы на транспортировку, разгрузку и хранение сыпучих м…

Расчет систем пневмотранспорта для сыпучих материалов

Расчет пневмотранспортных установок – это комплекс технических процедур, направленных на установление основных характеристик всей производственной системы. Он проводится в соответствие с требования…

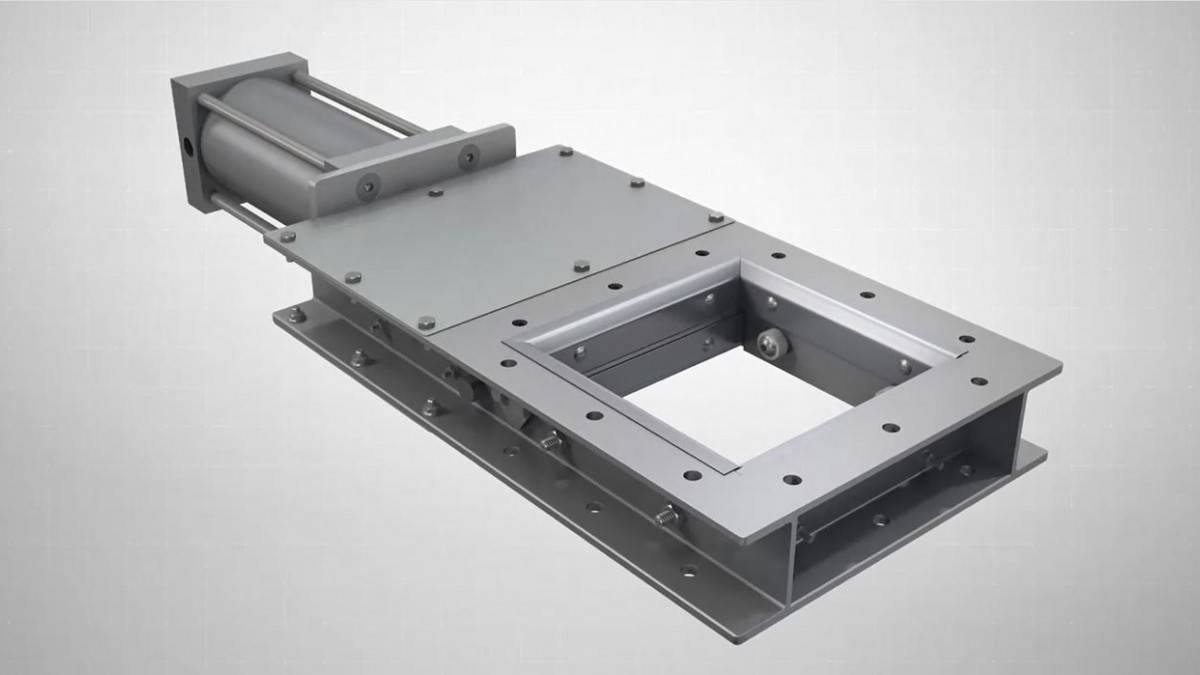

Задвижки шиберные для трубопроводов пневмотранспорта

Шиберные задвижки – имеют запирающий элемент выполнен в виде пластины и применяются, в основном тогда, когда не требуется высокая герметичность прохода. В задвижках этого типа уплотнительные поверх…

Комплексный и правильный расчет шнековых дозаторов для производства порошкообразных и зернистых смесей

Порошкообразные материалы используются в различных отраслях, в частности строительстве, реконструкции зданий, дорог, сооружений. Правильный расчет шнековых дозаторов позволяет изготовить смеси с тр…

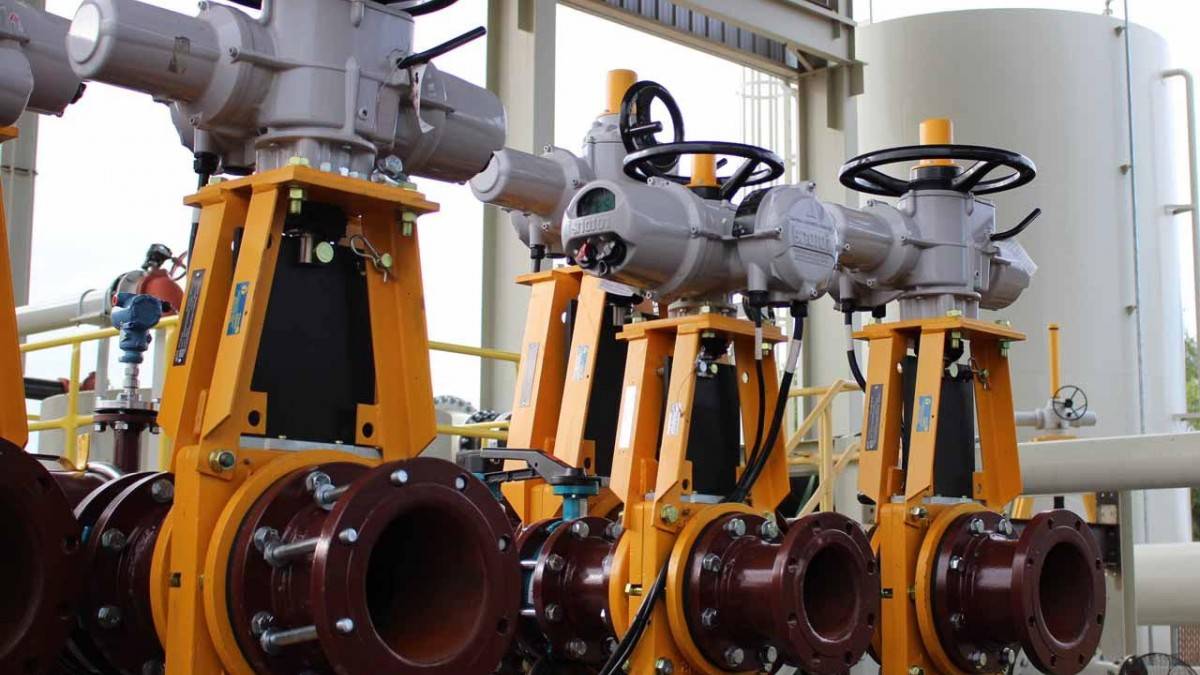

Задвижки шиберные с пневмоприводом

Для перекрывания потоков жидкостей с твердыми частицами, сточных вод, густо-вязких сред используют задвижки шиберные с пневмоприводом. Агрегаты находят применение в тех сегментах, где недопустимо и…

Профессиональный расчет систем пневмотранспорта

Расчет пневмотранспорта – это важный этап построения технологической линии на производстве. Процедура проводится для определения диаметра используемых трубопроводов и выбора специального оборудован…


Каталог шиберных задвижек для систем пневмотраспорта сыпучих продуктов

Каталог шиберных задвижек на сайте PT-Systems включает в себя различные модели запорной арматуры для пневмотранспортных систем и трубопроводов.  Здесь можно найти запоры с электрическим или механич…

В московской компании PT-Systems («ЭкоУниверсал») можно купить шиберную задвижку с любыми техническими характеристиками. Оформление заказа происходит в дистанционном режиме на сайте или по телефону…

Еще

Для чего нужна задвижка

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Изготовление шибера своими руками

Ели задвижка не входит в комплект к дымоходной системе, то можно приобрести ее отдельно или же сделать самостоятельно. Конструкция таких приспособлений совершенно проста, поэтому соорудить шиберную заслонку при наличии навыков работы с болгаркой и сварочным аппаратом может практически каждый:

Изначально делаются замеры будущего изделия

Здесь особо важно правильно размер отверстия трубы дымохода, учитывая каждый миллиметр. Величина внутренней стороны рамки должна соответствовать сечению трубы

Внешнее значение сторон можно определить, прибавив, к внутренним показателям по двадцать пять сантиметров.
Изготавливается рамка их прочной нержавейки.  Полки ее уголков должны быть по четыре сантиметра. Все стыки рамки соединяются с помощью сварки.
После этого проделывается отверстие, в которое будет вставляться ось.  Для вращения пластины под углом дырки в рамке просверливают по диагонали. Для прямого оборота необходимо сделать отверстия по центру параллельных сторон рамки.
Затем сваркой приваривают втулки. Их делают из трубы длинной не более двенадцати с половиной сантиметров.  Установленный через втулки прут должен вращаться свободно.
Из листа нержавейки вырезается с помощью болгарки пластина. Ее размер должен быть соответствовать сечению трубы дымохода. Все края заслонки шлифуются болгаркой с диском.
Готовую пластину нужно вставить в рамку и прикрепить при помощи сварочного аппарата к оси, оставляя зазор между рамкой более одного сантиметра.
С одной стороны рамки устанавливается ограничитель для фиксации пластины в необходимом положении.
К оси крепится ручка с помощью, которой можно открывать и закрывать заслонку.

Для пластины используется сталь толщиной два или три миллиметра.  Все детали шибера должны быть сделаны из одного жаростойкого материала. Конец ручки можно декорировать деревянной рукояткой.

От качества шиберной заслонки и правильной ее установки зависит эффективность и безопасность работы отопительных агрегатов. Поэтому при покупке или самостоятельном изготовлении изделия необходимо точно определить параметры дымохода и технические особенности системы обогрева.

Частые ошибки и проблемы при установке

Хорошая тяга обеспечивает высокий КПД работы печи. При хорошей тяге топливо в печи полностью сгорает и его расход небольшой. При плохой тяге дрова не догорают до конца, и даже существует риск появления обратной тяги. В этой статье мы постараемся разобраться, что такое шибер для бани, каковы особенности его конструирования и можно ли сделать его самостоятельно.

Предлагаем ознакомиться Полок в бане (104 фото): чертежи и размеры, пошаговое руководство монтажных работ, как сделать в парилке своими руками

Шибер – это регулятор тяги, обеспечивающий пожаробезопасность печного отопления. Когда дрова в печи горят, дымоходы частично перекрываются задвижками, а после полного сгорания дров задвижка закрывает трубу дымохода полностью. Шибер в отопительной системе существует именно для регулирования силы тяги. Современным аналогом шибера является тягостабилизатор.

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

  1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
  2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
  3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

  1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
  2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».
  • При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
  • Рамка должна стоять ровно, не перекрывая контуром дымохода;
  • В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
  • Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
  • Высота от топки до шибера не должна превышать 1м (для металлических каналов);
  • Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
  • Заслонка в пазах должна двигаться свободно;
  • Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
  • Установка чугунной детали в металлический дымоход (чугун много весит);
  • Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
  • Установка шибера с негладкой поверхностью;
  • Установка задвижки без отверстия для выпуска угарного газа;
  • Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Правила обслуживания

Сделанный из нержавеющей стали шибер хорошо отталкивает сажу. Но часть ее все же оседает внутри. Поэтому изделие нужно периодически чистить.

Работа проводится при максимально выдвинутом состоянии. На поверхность наносится раствор, и после кратковременного контакта нагар очищают. После этого задвижкой можно пользоваться.

Поворотная деталь обрабатывается пластиковым ершиком. Можно так же смазать поверхность антикоррозийным составом.

Рабочий дымоход снаружи

Казалось бы, небольшая деталь задвижка для дымохода имеет важное значение для безопасной эксплуатации системы. Сделать ее можно своими руками или купить в магазине

Главное правильно установить и ухаживать при эксплуатации.

Технические характеристики


толщина стали, из которой изготавливается элемент, равна одному миллиметру

Заслонка из нержавеющей стали может выдерживать очень высокую температуру — до девятисот градусов по Цельсию, что является очень важным свойством элемента, встроенного в работу целой отопительной системы.

  1. Заслонка из нержавеющей стали чрезвычайно устойчива к процессам коррозии, превосходные характеристики прочности. Также этот элемент обладает очень низким коэффициентом термического расширения (этот эффект был упомянут выше), что не позволяет детали менять свои размеры при колебательных повышениях и понижениях температур внутри дымохода.
  2. Шиберы делаются с учётом теплопроводности, поэтому заслонки спокойно участвуют в процессах теплообмена.
  3. Стандартный шибер способен перекрыть сечение дымохода на 85 процентов, что является оптимальным процентом для выведения угарного газа. Это значительно повышает безопасность и снижает пожароопасность отопительного оборудования.

Основные виды шиберных задвижек

  • Горизонтальный выдвижной шибер.

    Горизонтальный выдвижной шибер

    Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

  • Поворотный шибер. Его еще называют «дроссельская заслонка»,

    Шиберная задвижка для дымохода

    которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
