Как подключить сервопривод к Ардуино

Существующие виды сервоприводов на сегодняшний день

Среди существующих на сегодняшний день регуляторов, получивших распространение в быту, встречаются следующие сервоприводы. Все приборы можно разделить на несколько видов. Каждая разновидность отличается принципом действия и функционалом. По типу конструкции устройства бывают двух видов:

По названиям можно судить о принципе действия. Для закрытых сервоприводов характерным является открытое положение при отсутствии питания. Поступающие сигнал приводит в действие механическую часть, перекрывая доступ воды в систему. Для устройств открытого вида, принцип действия в обратном порядке. В обычном состоянии сервопривод закрыт, только с поступлением сигнала механическая часть приводится в действие, открывая поступление воды в трубопровод. О том, какой вид лучше подходит для бытового использования, судить вам, оценивая возможности собственной системы обогрева и климатические условия за окном. Чаще всего используются у нас в стране нормально открытые сервоприводы.

По способу питания сервомоторы делятся на приборы, питающиеся постоянным поток напряжением 24В и устройства, подключаемые к обычной электросети переменного тока напряжением 220В. Сервоприводы с питанием в 24В оснащаются инверторами.

Нередко потребители используют еще один, достаточно редкий вид устройств. Речь идет о приборах, которые выставляются в нормальное положение в зависимости от технологических требований отопительной системы. Такие сервоприводы называются универсальными и могут менять функциональность с нормально открытого состояния на нормально закрытое состояние, и наоборот.

Подключить к коллектору можно все три вида сервомоторов. Единственное условие, правильная настройка, балансировка и условия эксплуатации отопительной системы.

Критерии выбора вида сервопривода

В данном разделе постараемся ответить на вопрос. На чем основывается выбор приборов того или иного вида.

Если вырешили оснастить свою отопительную систему «теплый водяной пол» сервоприводами, учитывайте параметры эксплуатации вашего отопления. В каком положении большую часть времени должен находиться клапан. В той ситуации, когда для вас теплый пол является основным вариантом обогрева жилых помещений, когда горячий теплоноситель постоянно поступает в трубопровод, делайте ставку на сервомотор нормально открытый. Такой вид является идеальным в условиях длительного отопительного сезона.

Для регионов с теплым климатом подойдет сервомотор нормальный закрытый. Если вам не страшна размораживание отопительного контура, и вы периодически включаете напольный обогрев, этот прибор будет вполне справляться со своими функциями.

В большинстве случае подобные устройства в домашних системах отопления с греющими полами не используются

Поэтому при покупке, обратите внимание, требуется или нет к прибору монтаж электронного регулятора. Если в инструкции написано что такое оснащение необходимо, значит, вы имеете дело с электронным сервоприводом

Скажем сразу, такой прибор использовать в домашних условиях нецелесообразно и нерентабельно.

Подключение сервопривода

Еще до начала монтажа нужно установить, с каким термостатом будет работать сервопривод. Если с помощью термостата осуществляется контроль всего лишь над одним водяным контуром, между обоими приборами устанавливается прямая связь посредством проводников.

Если же используется так называемый мультизональный термостат, контролирующий сразу несколько участков, то его соединение с каждым сервомотором осуществляется через специальный коммутатор теплого пола. С его помощью различные устройства подключаются и соединяются между собой в единую цепь.

Коммутатор выполняет не только связующую и распределительную функции, но и служит предохранителем. Если положение всех отсекающих клапанов будет закрытым, коммутатор автоматически выполнит отключение питания циркуляционного насоса. Это особенно удобно, когда в работе теплых полов принимает участие автономный автоматизированный газовый котел.

Среди многочисленного оборудования, которое участвует в работе систем отопления «теплый пол» можно обнаружить небольшой приборчик, играющий важнейшую роль в управлении и в регулировке отопительной системы. Это сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна.

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

  1. Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
  2. Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(tk – to/tp – to) – 1]).
  3. Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
  4. Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

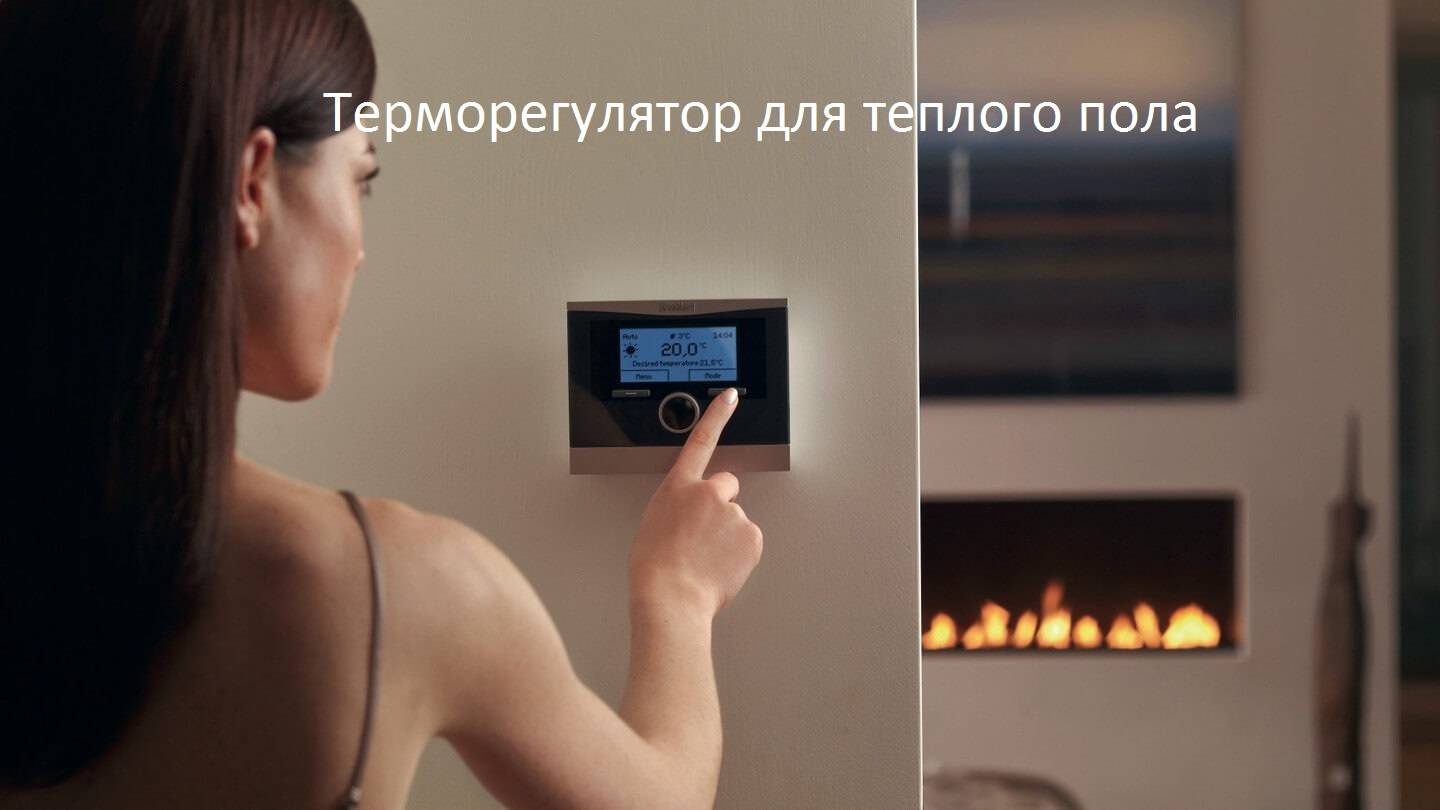

Схема подключения терморегулятора теплого водяного пола

Схема подключения терморегуляторов к коллектору с сервомотором

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше +50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Схема подключения терморегулятора для водного пола:

  1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
  2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
  3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
  4. кабель от распредкоробки выходит на распределительный щиток.

Электрический сервопривод для регулировки температуры водяного пола

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

  • в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
  • в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Электричекий и водяной теплый пол: область применения, схемы конструкций и расчет

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

  1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
  2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

Сервопривод для коллектора теплого водяного пола

Чтобы замедлить уход тепла из системы, устанавливается сервопривод для коллектора, который еще называют термостатической головкой. Он регулирует поток теплоносителя, с помощью открытия и закрытия вентилей коллектора. Есть два вида сервоприводов: нормально открытые и нормально закрытые.

Нормально открытые головки имеют открытый по умолчанию клапан. Если напряжения на элемент системы нет, то его клапан находится в открытом состоянии. В нормально закрытом виде теплоноситель не может проходить через закрытый при отсутствии напряжения клапан. Также есть и приводы, которые переключаются в разные положения, их называют универсальными или переключающимися, именно они чаще всего входят в схему подключения коллектора.

Сама деталь сделана из пружинного механизма и емкости, в которой размещается толуол — особая жидкость. Она расширяется под воздействием температуры и давит на шток, который в свою очередь, воздействует на термоклапан. По давлением он закрывается. Под напряжением жидкость нагревается и расширяется. У некоторых сервоприводов нет электромагнитного мотора и вся сила берется из расширения жидкости под влиянием температуры, такой привод называется термическим. И в момент подачи напряжения на терморегулятор, клапан закрывается через некоторое время, которое было потрачено на прогревание жидкости, обычно это занимает 1-3 минут.

Если напряжения долго не будет, привод остынет и вернется в обратную позицию. Причем аппарат остывает дольше, чем нагревается, особенно если делается теплый пол из медных труб. Есть и виды сервоприводов, у которых нет расширяющейся жидкости. Они работают по принципу перемещения штока, который движется с помощью компенсационного термоэлемента. Сам элемент выполнен в виде пластины или же пружины, которая при нагреве меняет положение.

Сверху сервопривода есть механизм, который как раз и определяет его посадку в термоклапане и отображает текущий режим работы клапана. Также в сервоприводе есть защита от перегрева и система отключения питания, эксплуатация с такими деталями продлевает жизнь сервопривода. Такие привода соединяются на термоклапан коллектора или отдельный элемент.

Чтобы собрать и смонтировать коллектор, а также сервопривод и прочие элементы, необходимо обладать особыми знаниями. Ведь при неправильной технике работ и соединении система не будет работать в нужном режиме, в худшем случае дорогостоящие механизмы могут выйти из строя, а вместе с ними и отопление дома.

Поэтому, чтобы получить качественный коллектор, который будет оптимально распределять тепло по системе, нужно обратиться к мастеру-сантехнику.

Виды, технические характеристики, отличия

На сегодняшний день, существует несколько видов сервомоторов. Наиболее используемые механизмы можно представить по способу их действия следующим списком:

  • механические;
  • электронные;
  • электротермические;
  • дистанционные.

Механические

Самый простой прибор для управления. Он не представляет сложный механизм. Для регулировки степени нагрева нужного контура достаточно будет повернуть рукой головку прибора на возвратной гребёнке влево или вправо соответственно для увеличения или уменьшения нагрева петли тёплого пола. Устанавливать ручной вентиль целесообразно там, где система отопления состоит из 2 – 3 контуров и особая автоматика не требуется.

Последующая настройка не требуется так, как регулировка происходит автоматически. Одним из достоинств механического приспособления является невысокая стоимость и долгий срок службы. К недостаткам можно отнести то, что отсутствует возможность программирования работы сервопривода коллектора для тёплого пола. Поэтому, покидая жилище, хозяин должен устанавливать необходимый температурный режим вручную.

Электронные

Электронные модели оснащены жидкокристаллическими дисплеями, на которых отображаются этапы работы сервоприводов.

Это можно делать, как автоматически, так и вручную.

Электротермические

Приборы данного вида являются двухпозиционными исполнительными механизмами в автоматизированных системах тёплых полов. На корпусе сервопривода расположены два светодиода. Зелёный свет горит при подаче напряжения на привод, синий индикатор загорается, когда клапан открыт. Если питание отключено, оба индикатора гаснут.

Дистанционный

Главным отличием от других моделей дистанционный сервопривод можно программировать онлайн. Сервопривод имеет два датчика, которые отслеживают изменения температуры снаружи и внутри помещения. Дистанционные приборы имеют 9 режимов эксплуатации. Помимо этого, регуляторы способны выдавать информацию на дисплей термостата о количестве потреблённой электроэнергии.

Кроме этого, существуют приводы закрытого и открытого типа. Первые находятся в закрытом положении по умолчанию, а вторые практически всегда открыты.

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:


Комбинированная система отопления VALTEC

  • TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
  • TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
  • TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:


Технические характеристики электротермического сервопривода WATTS

  • 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
  • 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
  • 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

  • UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
  • привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.


Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

  • питание – 24 В;

    Коллекторная группа системы отопления и теплого пола Luxor

  • работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
  • на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
  • монтаж происходит в прямом положении – вертикальном или горизонтальном;
  • максимальная температура в системе – +100°С;
  • кабель длиною 1,5 м;
  • температура хранения прибора – от 0 до +50°С;
  • корпус изготовлен из синтетических материалов. Его цвет – серый;
  • наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Назначение и конструкция коллекторной группы

Рассмотрим устройство коллектора водяного теплого пола. Основной элемент – собственно коллектор (гребенка). Это толстый отрезок трубы с большим количеством патрубков для подсоединения прямых и обратных труб от контуров теплого пола и от котла.

Сюда же подключают приборы контроля и управления: манометр, воздушный клапан, распределительные вентили, кран для слива теплоносителя из контуров (выбор комплектующих для теплого водяного пола). Полный слив воды может потребоваться для ремонта коллектора водяного теплого пола, котла или другого значимого элемента системы.

Трубы от контуров подсоединяются к гребенкам через вентили, предназначенные регулировать подачу воды. Система состоит из двух гребенок: для горячего теплоносителя и для обратки. Их размещают в коллекторном шкафу или в специально отведенной для этого нише. Горячую гребенку устанавливают над обратной.

В коллекторном узле может быть несколько гребенок, подсоединенных последовательно или параллельно. Параллельное соединение используется при монтаже двух или больше контуров (о схеме укладки теплого водяного пола). Распределение теплоносителя регулируется двухходовыми клапанами.

Материалы изготовления гребенок – полипропилен, нержавейка, латунь. Самый экономичный вариант – коллектор для теплого водяного пола из полипропилена: его проще всего изготовить своими руками.

Рабочий узел коллекторной группы – циркуляционный насос.

В системах теплого пола естественная циркуляция теплоносителя невозможна по двум причинам:

  • теплый пол располагается горизонтально, а для естественного стока необходим уклон;
  • длина контура теплого пола большая (до 100 метров), конфигурация сложная. Без напора пол не сможет эффективно работать.

Насосный узел оборудуют трехходовым клапаном, который устанавливают на выходе из коллекторного узла.

При большой площади отопления контроль работы запорно-регулирующей системы осуществляется с помощью сервопривода.

Основные производители

На сегодняшний день в лидерах по изготовлению качественных систем водяных тёплых полов с  различными характеристиками можно отметить производителей следующих торговых марок.

  1. Luxor.
  2. Valtec.
  3. Watts.
  4. Rehau.
  5. Neptun.
  6. Henco.

Luxor

Оборудование водяных тёплых полов Luxor на рынках России представлено 4-мя типами. Система на базе двух коллекторных балок (возвратной и подающей гребёнки) имеет марку CD 468 с количеством выходов от 3 до 12. Модель CD 477 оснащена расходомерами. Серия моделей CD 468 М имеет шаровые краны, оснащённые датчиками температуры. Ряд систем CD 473 М отличает наличие воздухоотоводчиков и сливных кранов. Системы Люксор чувствительны и требуют постоянного контроля техсостояния оборудования.

Valtec

Фирма полностью переключилась на использование в контурах труб из сшитого полиэтилена. В отличие от простого полиэтилена, молекулы которого не взаимосвязаны, сшитый полимер обладает тесными молекулярными связями, что придаёт изделиям высокую прочность. Недостатком является то, что трубопроводы с трудом сохраняют изгибы петли, приходится их крепить дополнительными хомутами.

Watts

Компания Watts отличается тем, что поставляет на рынок обогревательного оборудования тепловые узлы полностью укомплектованными и готовыми к подключению. Этим достигается эффект быстрого монтажа. В последних разработках компания представляет радиоволновой терморегулятор, что позволяет устанавливать его в любом месте помещения.

Rehau

Фирма Рехау поставляет оборудование высокого качества, которое отличается надёжностью, небольшими размерами и несложной установкой. Блок управления монтируют в течение короткого времени, что позволяет провести быстрое подключение сервоприводов к коммутатору. Некоторым недостатком является высокая стоимость оборудования.

Neptun

Единственная российская фирма, поставляющая системы водяных тёплых полов с гофрированными трубами из нержавеющей стали. Они отличаются от полимерных аналогов тем, что обладают практически идеальной теплоотдачей, не боятся заморозки и гидроударов. Комплект поставки оборудования включает все необходимые фитинги, теплоизоляционные маты и циркуляционный насос.

Henco

Производитель в основу напольного водяного отопления заложил многослойную конструкцию из металлопластиковых труб. Немецкая фирма гарантирует работу отопительной системы на протяжении нескольких десятилетий. В торговой сети нередко попадаются подделки с торговой маркой Хенко. Оригинальная продукция изготавливается только в Бельгии.

Автоматика для водяного тёплого пола

Смотрите это видео на YouTube

Исходный код программы на языке С (Си) с пояснениями

Представленный здесь код программы для микроконтроллера Atmega16 предназначен для вращения сервомотора с 00 до 1800 и возвращения назад с 1800 до 00. Это перемещение будет осуществлено за ряд последовательных шагов — 0 – 45 – 90 – 135 – 180 – 135 – 90 – 45 – 0. Чтобы задействовать функции задержки в программе мы будем использовать внутреннюю библиотеку Atmel Studio под названием .

#define F_CPU 1000000UL #include #include void main() { //конфигурируем TIMER1 TCCR1A|=(1<<< TCCR1B|=(1<<<< ICR1=19999; //fPWM=50Hz – эта частота получается из периода следования импульсов, равному 20 мс DDRD|=(1<< while(1) { OCR1A=0; //0 degree _delay_ms(1000); OCR1A=600; //45 degree _delay_ms(1000); OCR1A=950; //90 degree _delay_ms(1000); OCR1A=1425; //135 degree _delay_ms(1000); OCR1A=1900; //180 degree _delay_ms(1000); OCR1A=1425; //135 degree _delay_ms(1000); OCR1A=950; //90 degree _delay_ms(1000); OCR1A=650; //45 degree _delay_ms(1000); } }

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Погодозависимое управление

Управление водяной системой отопления «тёплый пол» может осуществлять не только в зависимости от изменения температурного режима в помещении, но и от повышения или снижения температуры воздуха на улице.

Для регулирования работы напольной магистрали используют целую систему датчиков и контролеров, которые устанавливаются и в жилых помещениях, и снаружи дома. Управление водяного тёплого пола контролирует работу нескольких коллекторов одновременно.

Система сложная, но имеет понятный интерфейс. Потребителю предоставляется возможность регулировать напольный обогрев в зависимости от времени суток, дней недели, времени года. Летом отопление отключают, но в качестве профилактики необходимо запускать циркуляционный насос.

Автоматику для водяного напольного обогрева устанавливают сразу во время монтажа магистрали и установки терморегулятора и датчика температуры. Оборудование способствует созданию комфортного микроклимата в доме. Управление некоторыми системами может осуществлять дистанционно.
