Решетки для радиаторов: разновидности материалов и конструкций, преимущества решеток для радиаторов, способы уменьшения теплопотерь

Как сделать экран на батарею

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Как снизить теплопотери

При установке можно применить некоторые советы и уменьшить теплопотери, сэкономить на счетах за отопление и природный газ.

Внимание! Батареи контекстного типа запрещается накрывать решетками и другими накладками. Оборудование способно стать причиной нарушения оттока воздуха

Радиатор может испортиться.

Повысить теплоотдачу помогут следующие простые советы:

Перед установкой решетки для радиатора на подоконник и нишу под ним нужно приклеить плотную фольгу. Она поможет сохранять тепло и усилит теплоотдачу.
Не стоит размещать мебель и другие предметы впритык к решетке.
На корпусе декоративной накладки должна быть перфорация. Если ее нет, теплообмен восстановить невозможно.

Если радиатор работает от электрической сети, использовать его в качестве сушилки для белья – запрещено.

Выбрав декоративную решетку можно не только улучшить интерьер, но и снизить теплопотери. Главное, рассмотреть достоинства и недостатки каждого материала, а потом сделать выбор. Предмет должен подходить под общий вид помещения и не выделяться в нем.

Виды радиаторных решёток на батарею отопления

Статья по теме:

Какие радиаторы отопления лучше для квартиры. В специальной публикации мы рассмотрим не только разновидности устройств, критерии правильного выбора, но и производителей, модели, полезные советы.

Вне зависимости от того, делаете ли вы экран для батареи своими руками или устанавливаете купленный в магазине, монтаж этого аксессуара происходит по одной и той же схеме, которая зависит от типа крепления: напольный, настенный, навесной.

Рассмотрим все эти три варианта. Напольные экраны для радиатора: чаще всего это обычный короб на ножках, который надевается сверху на батарею. Такая конструкция, с одной стороны, хорошо защищает прибор, с другой – обладает низкой теплоотдачей. Особенно если она выполнена из пластика. Поэтому для такого типа установки лучше всего выбирать металлические или ХДФ панели с перфорацией.

Этот вариант удобен тем, что не требует трудоёмкого настенного монтажа. Его можно легко снять, чтобы помыть или почистить от пыли.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Если в квартире прохладно, то нельзя использовать решётки со слишком мелкими и редкими отверстиями. А если наоборот – как раз такие модели вам подойдут. Однако, в этом случае от деревянных и пластиковых вариантов лучше отказаться – первые со временем растрескаются, а вторые при перегреве могут источать неприятный запах”.

Настенные труднее всего устанавливать. Для монтажа таких конструкций лучше пригласить специалиста, ведь вам потребуется нарушить целостность стены.

Однако, как показывает практика, теплоотдача от таких «утопленных» в стену конструкций значительно выше.

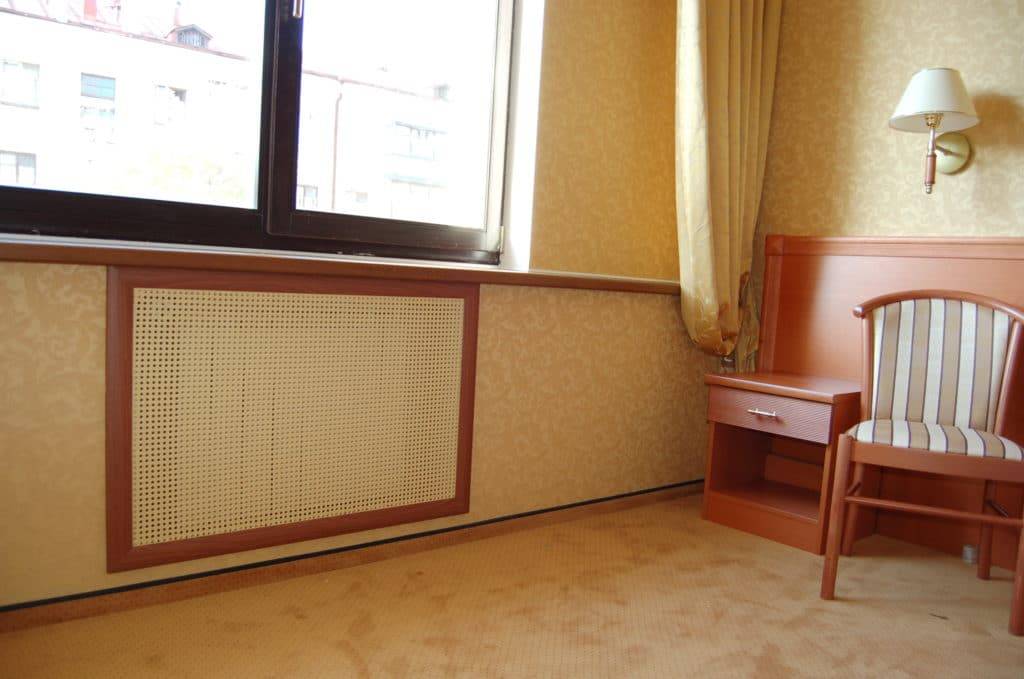

Плоские и навесные декоративные экраны для батарей

Навесные вариации радиаторов – самый простой в монтаже тип радиаторных решёток. Такие конструкции просто собираются при помощи четырёх винтов и надеваются на алюминиевый или биметаллический радиатор как чехол.

Основной минус – достаточно близкий контакт батареи и короба, что препятствует правильной циркуляции воздуха. Кроме того, материал экрана контактирует с горячей поверхностью, что не проходит бесследно для дерева и пластика.

Решётка-короб для батареи отопления

Кожух или короб на батарею – выход в том случае, когда нагревательный прибор совсем потерял товарный вид. Декоративные решётки радиатора отопления закрывают батарею со всех сторон.

Особенность конструкции заключается в том, что с помощью таких коробов можно закрывать поворотные или выступающие из-под подоконника радиаторы.

Важно! При монтаже короба необходимо предусмотреть варианты доступа к вентилям и сливным конструкциям. Обычно для этих целей в экранах предусматривают съёмный торец.. В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут.

Существующие конструкции

Декоративные решетки для радиаторов различаются размерами, формой, конструкцией, материалом и другими показателями. Перед выбором нужно определить назначение предмета. Дизайнеры рекомендуют не делать его заметным. Он не может быть ключевым элементом в интерьере, использовать его нужно для поддержки стиля.

В магазинах можно встретить конструкции трех типов:

Плоские или фасадные накладки. Их целесообразно применять, если радиатор заделан в нишу. Изделие в форме плоской рамки с обрешеткой. По форме накладки бывают квадратными и прямоугольными. Существенный недостаток конструкции в сложностях монтажа. Фасадный экран устанавливают внахлест на стену, стараясь, чтобы батарея не выступала за его границы.
Навесные часто использую, чтобы спрятать старые чугунные батареи, в виде гармошки. Прикрепить их на обычные биметаллические радиаторы сложно. Навесную накладку прикрепляют на крючки или накладывают на крайние ребра батареи.
Защитный короб. Этот вариант самый сложный для монтажа и изготовления, но покупатели часто выбирают его из-за практичности.

Разобраться с типами конструктивных решений поможет видео-обзор.

Материалы для экранов

Эксплуатационные характеристики устройства во многом зависят от того, чем закрыть батарею. В основном их классифицируют по используемому материалу.

Металлические

Эти модели имеют стальную или алюминиевую сетку. Поэтому отдаваемое тепло не задерживается в замкнутом пространстве, а сразу выходит в помещение. У металла высокая теплопроводность, но при его использовании уменьшается тепловая мощность батареи. Если хочется спрятать батарею в металлический каркас, то лучше брать модель с широкой сеткой.

Защитные экраны с решетками занимают мало места, вписываются в интерьер, бывают с боковой защитой и без нее.

Деревянные

Они часто используются из-за того, что их легко сделать самостоятельно, особенно если для этого есть подходяще материалы. Их производят из фанеры, МДФ, ДСП или натурального дерева.

Решетки имеют разную форму, цвет и размер ячеек. Для экостиля подходит только этот материал, поскольку иначе батареи в комнате будут выделяться. При самостоятельном изготовлении или покупки защиты для радиатора, стоит учитывать, что дерево склонно к пересыханию, но эта проблема решаема:

его состояние поддерживают искусственным увлажнением воздуха, неподалеку ставят специальный увлажнитель или просто емкость с водой;
древесину покрывают тонирующим антисептиком, который предотвращает пересыхание.

Пластиковые

Один из недорогих товаров, помимо этого, производители выпускают в разных формах и цветах. Дополнительно их декорируют рисунками, аэрографией, объемными элементами. Пластик не пересыхает от постоянного воздействия теплого воздуха, но он считается непригодным для помещений, в которых наблюдаются перепады температур. В такой комнате материал быстро поменяет форму или треснет.

Необходимо учитывать и другие особенности материала:

у такого экрана низкая механическая прочность, поэтому решетки берут только достаточно толстые;
при выборе смотрят, безопасен ли материал, поскольку иногда пластик при нагревании выделяет токсические вещества;
материал мало весит, устойчив к влаге.

Стеклянные

Этот материал тоже подходит для радиатора, но его редко используют, поскольку он подходит только для эстетики. На стекло наносят любое изображение, но оно легки ломается и быстро пачкается, поэтому нуждается в особом уходе.

МДФ и ХДФ короба

Эти материалы считаются прочными, безопасными и устойчивыми к перепадам температур, поэтому они подходят для закрытия батареи отопления.

Гипсокартон

Еще один вариант, как закрыть батарею и при этом не сильно тратиться. Некоторые создают решетку самостоятельно, но материал предварительно подготавливают и прокатывают игольчатым валиком. Заготовки пропитывают раствором с ПВА, чтобы повысить теплопроводность материала.

Бамбук и ротанг

Эти материалы считаются экзотикой, но тоже встречаются в магазинах. Магазинные продукты заранее пропитывают специальными составами, поэтому они становятся невосприимчивы к теплу или перепадам температур.

Выбор материала

Экран из гипсокартона

Для изготовления экрана можно использовать самые различные материалы:

металл;
древесину;
гипсокартон;
стекло.

Выбор зависит от личных предпочтений, интерьера помещения, в котором планируется его установка, навыков (работа с некоторыми материалами потребует определенных умений) и – главное – от способа установки.

Вариантов крепления существует несколько:

короб (обычно для его создания используют гипсокартон);
плоский экран (делают из тонкого листа металла, деревянных реек, стекла, МДФ);
навесная крышка (для нее используют древесину или металл).

Каждый из вариантов обладает достоинствами и недостатками, поэтому стоит внимательно изучить их, чтобы выбрать оптимальный. При должном умении можно комбинировать различные материалы и создавать уникальные изделия.

Металл

Среди неоспоримых его преимуществ – отличная теплопроводность. Поэтому его установка не снизит теплоотдачу радиатора. Из металла создают элегантные изделия разнообразной конструкции: сплошные экраны, мелкоячеистые или ажурные решетки. Для их изготовления могут быть использованы 2 метода: штамповка или сварка.

Существенный недостаток этого материала – необходимость уметь правильно работать с ним. Не обладающий должными навыками и оборудованием человек не сможет сделать этого.

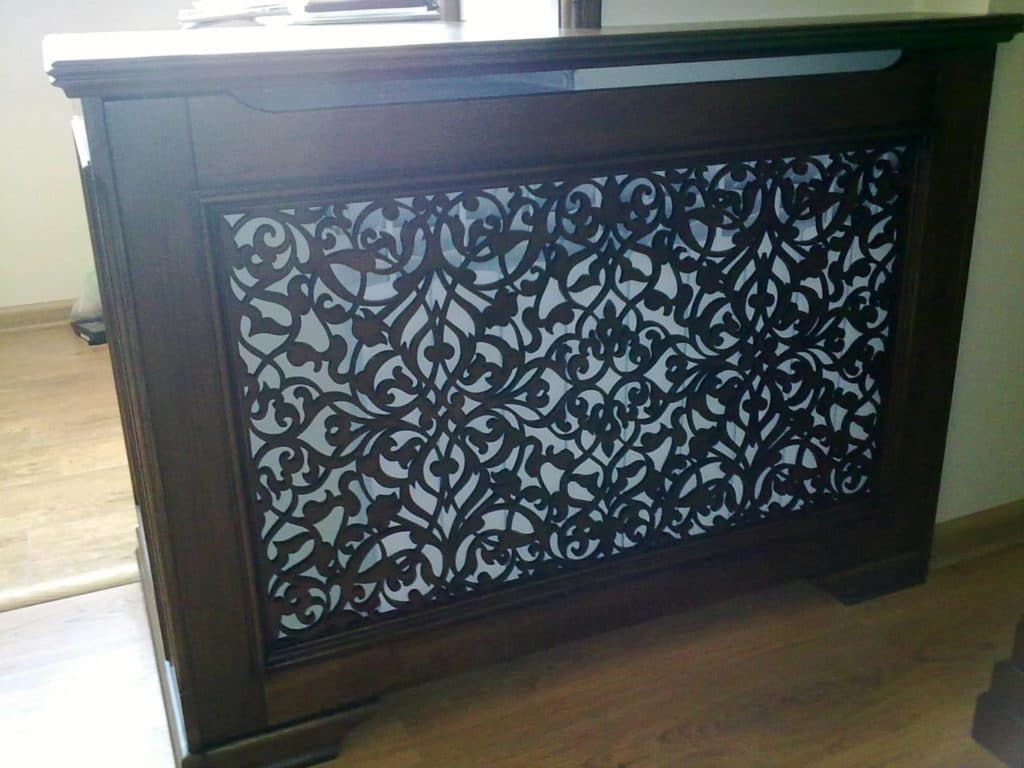

Древесина

Декоративный короб из дерева

Дерево – наиболее популярный для создания экрана материал: натуральный, эстетичный и вписывающийся практически в любой интерьер. Работать с ним легко, и можно создавать практически любые конструкции: панели-решетки из реек, экраны-жалюзи, ажурные короба из ДСП и другое. С помощью тонировки или окрашивания легко вписать готовое изделие из дерева в интерьер помещения и продлить срок эксплуатации панели.

Среди недостатков деревянных экранов – склонность к деформации и пересыханию. Именно поэтому рекомендуется использовать для изготовления декоративной панели на батарею прочные породы древесины: дуб или бук. Более бюджетный и простой вариант – создание своими руками экрана на батарею отопления из реечного полотна. Помимо легкости изготовления, он имеет еще одно весомое преимущество – не препятствует проникновению тепла в помещение.

ГКЛ

Гипсокартон используют для возведения короба, в который зашита батарея. Доступная цена, простота монтажа, легкий вес готовой конструкции, функциональность (в коробе можно организовать места для хранения, например) – все это делает подобный материал одним наиболее подходящих.

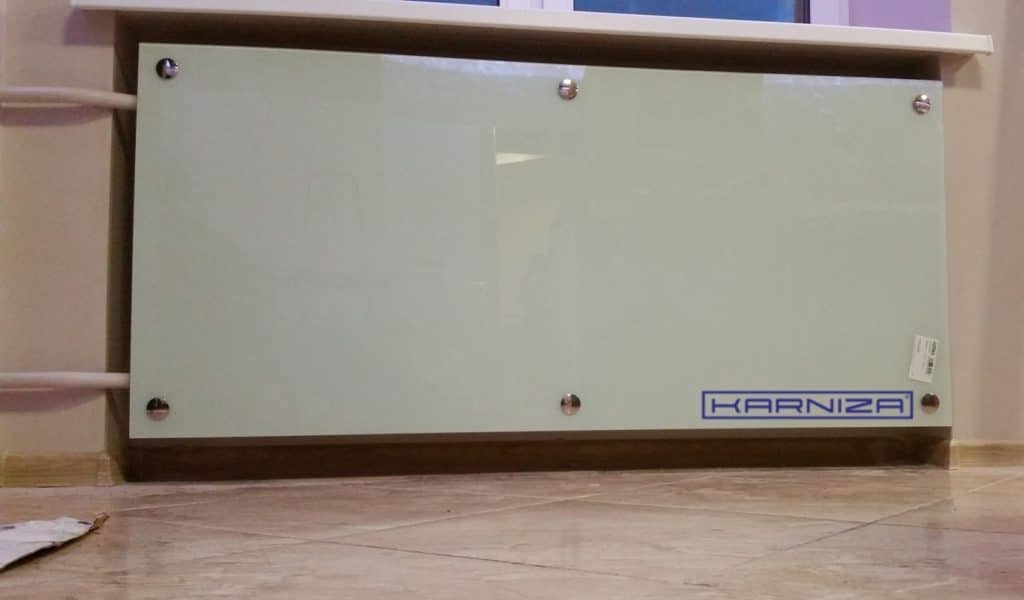

Стекло

Защитный экран из стекла

Стеклянный экран – идеальное решение для помещений, оформленных в современных стилях: поп-арт, хай-тек, фьюжн, минимализм.

Для изготовления декоративных панелей используют закаленное стекло – толстое и ударопрочное, с тщательно обработанными краями. Оно может быть декорировано пескоструйным рисунком, узором, выполненным с помощью пасты для химического травления стекла, пленкой с широкоформатной печатью. Также конструкцию иногда дополняют светодиодной подсветкой.

Монтаж такого изделия может быть осуществлен 2 способами: точечным креплением в 4-х местах либо с помощью холоднокатаной трубы, которая будет фиксировать полотно с двух сторон в четырех точках.

Как влияет экран на отопительный процесс

В погоне за внешней красотой изделия не стоит забывать о его функциональности – экран не должен мешать эффективному теплообмену в помещении. Не стоит бояться, что после установки решетки на батарею тепло будет задерживаться, что спровоцирует повышение затрат на отопление жилья. При подборе правильной конструкции таких проблем не возникнет. Более того, с помощью особой компоновки и конфигурации элементов экрана можно даже повысить объем поступающего тепла.

Чем больше отверстия, тем эффективнее теплообмен

Если понимать принцип работы стандартного радиатора отопления, то и с выбором правильной конструкции декоративного экрана не возникнет проблем.

Принцип работы батареи отопления

Нагреваясь, радиатор отопления передает тепло в помещение в результате движения нагретых воздушных масс (процесс конвекции) и посредством прямого теплового (инфракрасного) излучения.

Принцип работы радиатора

Эффективность и приоритетность каждого из двух вариантов передачи тепловой энергии может меняться. Влияет на это конструкция радиатора, температура теплоносителя и воздуха в помещении, наличие препятствий на пути теплового потока.

Так, при не слишком низких температурах, чугунные батареи отдают тепло по принципу конвекции, но после повышения температуры теплоносителя до 70 градусов и выше, тепло передается уже при помощи инфракрасного излучения.

Основные способы отдачи тепла

Так, чтобы обеспечить свободную циркуляцию воздуха, конверторный радиатор оснащают решеткой, не имеющей верхнюю горизонтальную панель.

Распределение теплого воздуха

Что учесть при выборе решетки

Главное правило, которое должно соблюдаться при выборе решетки – ее конструкция не должна создавать помех для свободной циркуляции прогретого воздуха и прохождения инфракрасного излучения. Это возможно, если передняя панель решетки будет оснащена достаточным количеством отверстий, составляющим не меньше 50% от всей площади, а сверху над батареей будет обеспечено свободное прохождение теплого воздуха.

Отверстия сверху не должны препятствовать конвекции

Также рекомендуется, чтобы материал изготовления обладал отличной теплопроводностью и свободно пропускал воздух в помещение. Если внутреннюю поверхность экрана окрасить в черный или темный коричневый цвет, то поглощение тепла будет происходить лучше.

Материалы изготовления экранов

Когда подбираются решетки для батарей, учитывают вид материала. Не все разновидности подобных конструкций эффективно поглощают тепло

Следует обращать внимание на такой параметр, как теплопроводность. Кроме того, изучаются и другие свойства: температура нагрева радиатора; подверженность перепадам температур

Учитывая, что такая конструкция регулярно подвергается тепловому воздействию, рекомендуется приобретать экологичные изделия. Это обусловлено способностью некоторых материалов отдавать в окружающую среду вредные соединения.

Металлические решетки

Изделия данной группы представлены разными видами: более простые, классические, резные. Металлические решетки на радиаторы отопления устанавливают достаточно часто за счет хорошей теплоотдачи материала. Это позволяет им проводить тепло, не влияя на эффективность работы батареи и всей системы.

Конструкции из металла легко мыть. Допустимо многократно окрашивать их, меняя оттенок. Передняя панель может быть сетчатой или перфорированной. Причем форма отверстий меняется в зависимости от пожеланий заказчика. Преимуществом подобных изделий является длительный срок службы, прочность. Чтобы конструкция не травмировала жильцов, ее крепят к стене.

Металл отличается термостойкостью. Он устойчив к перепадам температур, может многократно нагреваться и остывать. Относятся изделия из такого материала к продукции средней ценовой категории. Рекомендуется применять конструкции толщиной металла 1 мм. Этого достаточно для обеспечения хорошей теплопроводности экрана. Причем по уровню прочности подобные изделия не уступают аналогам из других материалов. Недостатком является сложность самостоятельного монтажа, т. к. при этом используется метод сварки.

Решетки из дерева

Это экологичный материал. При нагреве он не выделяет вредные вещества. Деревянные решетки для радиаторов отопления удачно впишутся в любой интерьер. Они представлены широким ассортиментом моделей. Чаще используют простые по конструкции решетчатые экраны. Деревянные изделия недостаточно прочные, поэтому рекомендуется применять вариант с полочками, которые в данном случае будут выполнять функцию ребер жесткости.

Дерево – термостойкий материал, однако при длительном контакте с источником высоких температур такие конструкции могут рассыхаться. Однако это не приводит к мгновенной деформации изделий. Чтобы предотвратить изменение формы таких решеток, не следует устанавливать их вплотную к батарее. Преимуществом является возможность изменения цвета конструкции, когда меняется дизайн и цветовая гамма интерьера. Основным недостатком изделий из дерева считается высокая стоимость.

Пластиковые накладки на радиаторы

Решетки ПВХ производятся из полимерного материала полностью или частично. Во втором случае пластик можно удачно сочетать с металлом, ротангом. Преимуществом является возможность декорирования под любую текстуру: дерево, натуральный камень. Пластиковые решетки стоят дешевле металлических и деревянных аналогов.

Такие конструкции отличаются легкостью, простотой ухода. Они не впитывают влагу, не деформируются под воздействием умеренных температур, не выделяют токсичные вещества. Однако все эти свойства материала сохраняются при условии отсутствия прямого контакта пластика с источником тепла.

Основным недостатком изделий из ПВХ является низкая теплопроводность. В других условиях данное свойство могло бы относиться к преимуществам, однако, если нет цели снизить теплопотери, то небольшая теплопроводность является причиной задержки теплых потоков воздуха. Это способствует уменьшению эффективности батарей, приводит к перерасходу топлива.

Стеклянные экраны

Они отличаются прочностью, т. к. изготавливаются из закаленного стекла толщиной до 8 мм. Это препятствует повреждению вследствие воздействия механической нагрузки. Такие экраны отличаются привлекательностью, удачно вписываются в интерьеры различных стилей благодаря минимализму в дизайне.

Отличаются стеклянные решетки для радиаторов отопления по размерам, цвету и толщине материала. Крепеж устанавливается на угловых участках экрана. Недостатком подобных изделий является отсутствие отверстий. Тепло отводится с 3 сторон: от батареи вверх и по бокам. Это способствует снижению эффективности работы системы отопления.

Ухаживать за стеклянными конструкциями несложно. Они не боятся влаги, отличаются гладкостью, за счет чего загрязнения в минимальном количестве задерживаются на поверхности панели. Кроме того, на стеклянном экране может быть нанесена фотография, любой рисунок, узор.

Функции решеток

Эти простые конструкции реализуют ряд важных функций, к которым относятся:

Предохранение отопительных приборов от скопления пыли.
Обеспечение безопасности, так как они предотвращают ожог при случайном прикосновении к батарее.
Конструкции правильной формы помогают рационально распределить тепловую энергию.
Возможность подчеркнуть оригинальный стиль интерьера помещения.

Чтобы правильно подобрать решетку для батареи, требуется разобраться с классификацией этих приспособлений.

Декоративные решетки подразделяются по двум параметрам: особенностям конструкции и материалу изготовления.

Минусы декоративных решеток для радиаторов

• При использовании пластика возможна деформация поверхности от механического или температурного воздействия. К тому же ультрафиолет влияет на цвет решётки. Сам материал нельзя назвать экологическим. При нагревании пластик, особенно плохого качества, способен выделять токсические вещества. Да и статические качества на низком уровне.

• Металлическая конструкция опасна только острыми элементами, поэтому следует избегать подобных конструктивных решений. Ещё один недостаток металла – это трудоёмкость подгона под определённый радиатор.

• Независимо от материала конструкция может оказаться неэффективной в случае неправильного оформления вентиляционных отверстий. Если они слишком малы или преобладает глухая поверхность, тепло не сможет полноценно проникать сквозь решётку. Рекомендуется при покупке или самостоятельной изготовке конструкции учитывать этот нюанс.

Принцип теплоснабжения помещения

Металлические экраны для радиаторов

Декор – это основная функция решеток для батареи. Но радиаторы используются для обогрева жилища, поэтому на пути не должно быть препятствий. Даже самые тонкие экраны понижают теплоотдачу, поэтому следует заранее выбирать изделия с малым процентом поглощенного тепла.

Воздух должен поступать на радиатор снизу, проходить вдоль него, нагреваться и уходить наверх. По такой системе будет обогреваться комната. Поэтому при выборе решетки для батареи нужно следить за тем, чтобы снизу был небольшой зазор, а в верхней части не было крышки. Возможен вариант, когда верхняя крышка имеет большую площадь перфорации.

Многие современные декоративные радиаторные решетки понижают теплоотдачу более чем на 20%. Особенно большой процент тепла теряют экраны в виде коробов, выполненные из массива дерева. Модели с минимальным количеством отверстий и малой площадью перфорации будут неэффективны в действии.

Экран дополнительно защищает радиатор от грязи. Пылевые частицы оседают на горячей батарее и разлагаются под воздействием высокой температуры. В результате окружающая атмосфера загрязняется продуктами разложения, что вредит здоровью людей, особенно аллергиков и астматиков. При установке решетки оседание пыли на радиаторы значительно уменьшается. Периодически нужно чистить экран с помощью тряпки или пылесоса.

Решетки металлические

Металлические аналоги изготовляют из стальных листов, последние впоследствии подвергаются окрашиванию. Покраска решеток этого вида выполняется при использовании порошковой краски.

Легкость производства и простота технологии изготовления напрямую влияют на их низкую стоимость. Разнообразие дизайна не так велико как у предыдущих моделей, но это легко компенсируется великолепными защитными свойствами.

Металлическая решетка

Преимущества:

не нуждаются в покраске и ремонте,
изготовляют из безопасных материалов,
очень просты в монтаже – просто навешиваются,
стойки к температурным воздействиям и деформациям,
уход за ними прост.

Назначение в быту

Конструкция, закрывающая отопительный прибор, выполняет несколько функций:

Защитную. Батареи могут иметь выступающие части и острые углы. Это, а также наличие кранов на трубах, может стать причиной травм, особенно у маленьких детей. К тому же из-за высокой температуры отопительного прибора они могут получить ожоги. Экран, скрывающий потенциальный источник таких неприятностей, защитит всю семью.

Декоративную. Радиаторы не всегда гармонично вписываются в интерьер комнаты либо рабочего кабинета. Чтобы создать задуманный стиль в помещении, их закрывают визуально более привлекательным устройством, которое скрывает и батарею, и трубы.

Улучшение конвекции радиаторов. Если отверстия и вырезы расположены правильно, а также имеются дополнительные элементы, экран увеличивает конвекцию. Наилучшим образом для этого подходят металлические конструкции, устанавливаемые прямо на него и увеличивающие площадь нагревания. А для повышения эффекта можно установить между стеной и отопительным прибором отражающий экран, выполненный из фольги, блестящего металла, направляющий тепловую энергию внутрь комнаты.

Гигиеническую. В труднодоступных местах и полостях радиатора может скапливаться пыль, мелкий мусор, шерсть домашних питомцев. Процесс его очистки достаточно неудобен, для него нужны дополнительные приспособления. Ограждение предотвратит попадание пыли и грязи, к тому же его для чистки снимать быстрее и проще.

Решетка для радиатора отопления
