Ремонтируем насос «Малыш» своими руками

Устройство насоса Малыш

В случае поломки невозможно выполнить качественный ремонт, если владелец не знает, каков принцип работы устройства и из каких элементов оно состоит.

Информацию можно изучить в инструкции, если она не утеряна.

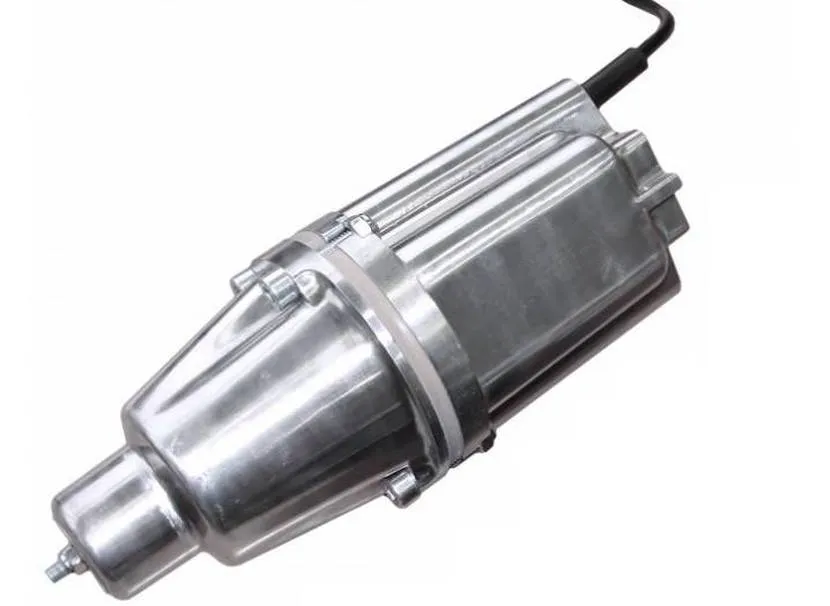

Рассмотрим устройство вибрационного насоса Малыш.

  1. Основной и самый большой элемент – это металлический корпус. Он должен быть максимально надёжным для того, чтобы насос мог погружаться на большую глубину воду.
  2. Электромагнит.
  3. Вибрационный провод.
  4. Клапан.
  5. Поршень.
  6. Амортизаторы.

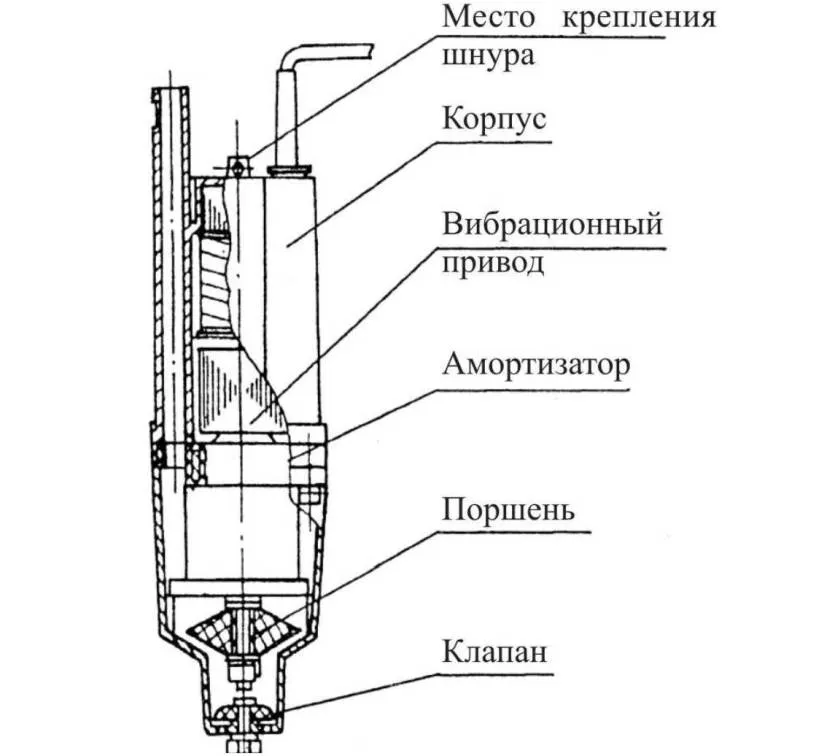

Схема устройства Источник belamos-expert.ru Конструкции насоса Малыш могут иметь несколько различных вариаций. Например, забор воды может быть нижним или верхним.

С верхним забором

Специфика устройства состоит в том, что клапан, отвечающий за с всасывание воды, будет находиться в самом вверху корпуса. При этом, электропривод производитель расположил в нижней части.

Этот насос имеет несколько явных преимуществ.

  1. Электрика насоса во время работы находится под толщей воды. Это значит, что оно не будет сильно нагреваться.
  2. Отложения в виде ила и мусора слишком тяжёлые. Они не поднимутся до верхней части, где расположена всасывающая труба.

С нижним забором

Устройство насоса Малыш с нижним забором воды имеет точно такую же конструкцию. Однако элементы и механизмы расположены с точностью до наоборот. Электропривод размещён на верхней части корпуса, а всасывающий клапан – снизу.


У модели с нижним забором клапан расположен внизу Источник ai911.ru

В таком случае владельцы Малыша должны постоянно контролировать нормальный уровень воды. Если насос будет работать «на сухую», то есть не будет погружен в воду полностью, то возможен перегрев.

Ликвидация проблем в работе насоса Малыш

Если вы заметили, что насос утратил мощность, работает плохо или вообще перестал функционировать, необходимо срочно вытащить его из воды. Далее нужно поэтапно провести проверку, в ходе которой вы непременно найдёте источник проблемы.

Проведите наружный осмотр.

Перед этим необходимо избавить насос от излишней влаги при помощи полотенца

Обратите внимание на корпус. На нём не должно быть серьёзных повреждений, которые ведут к протечке или нарушению целостности. Если вы заметили трещины или серьёзные пробоины, то, к сожалению, их никак не залатать самостоятельно

Со временем они все равно начнут протекать. Единственный способ устранения проблемы – полная замена корпуса

Если вы заметили трещины или серьёзные пробоины, то, к сожалению, их никак не залатать самостоятельно. Со временем они все равно начнут протекать. Единственный способ устранения проблемы – полная замена корпуса.

Если после осмотра прибор оказался цел, необходимо выяснить, хватает ли сопротивления катушек.

Катушки насоса Малыш Источник googleapis.com

Важные моменты при сборке и настройке насоса

Чтобы найти причину поломки и устранить ее, необходимо правильно собрать насос, выполнить настройку и проверку его. Чтобы сделать все грамотно, необходимо быть очень внимательным и не допускать погрешностей при выполнении операций. На начальном этапе сборки следует убедиться, что зазор между поршнем и магнитной системой насоса является достаточным — его толщина должна составлять порядка 4-5 миллиметров.

Далее необходимо убедиться, что клапан не имеет повреждений. Для этого начинаем дуть в направлении входа воды — весь воздух должен свободно проходить сквозь клапан. Осмотру следует подвергнуть и поршень, убедившись в его целостности, эластичности и отсутствии деформаций.

Далее необходимо выяснить величину зазора между корпусом и клапаном, который расположен вплотную к всасывающим отверстиям. Идеально, если величина зазора равна 0,6-0,8 миллиметра. Если с зазором все в порядке, то он будет эффективно выполнять свою основную функцию — обеспечивать свободное выпекание воды тогда, когда насос находится в отключенном состоянии.

Во время сборки корпуса необходимо убедиться, что симметричные элементы сохранили свои размеры. Для этого отверстие, обеспечивающее удаление воды в резиновой прокладке, необходимо совместить с отверстием, которое расположено в верхней части корпуса.

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Принцип действия оборудования

Чтобы проводить ремонт насоса «Малыш» своими руками, следует понять принцип его действия. При подключении агрегата к электрической сети электромагнитные силы притягивают якорь к магниту.

Как только силы исчезают, то под воздействием резиновой пружины якорь возвращается в исходное положение. Скорость таких колебаний соответствует частоте электрического тока напряжением 220 В и происходит 50 раз в секунду. При этом поршень, связанный с якорем, перемещается с такой же частотой.

При открытом клапане поршень перемещается и затягивает порцию жидкости. Когда клапан закрывается, поршень эту часть воды выталкивает через выходное отверстие в шланг. Таким образом осуществляется постоянный процесс выкачивания жидкости.

Устройство насосов «Малыш»

Схема внутреннего строения насосов этого бренда представлена на рисунке ниже.

Обозначениям соответствуют:

1 – сердечник – силовой и гидроизолирующий механизм насоса, встроенный в корпус эпоксидными смолами;

2 – катушка;

3, 9 – корпусные части, выполненные из металла, стойкого к коррозии;

4 – якорь электромотора;

5 – шток;

6 – амортизатор, у которого в некоторых модификациях появляется дополнительная металлическая окружность;

7 – муфта, разделяющая электросхему и заборную камеру в корпусе;

8 – упор;

10 – обратный клапан – держит давление в трубах и препятствует обратному стеканию накачанного объема;

11 – прорезиненный поршень;

12 – диафрагма.

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Разбор насоса

Разборка насоса обычно не вызывает больших трудностей.

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора.

И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком».

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары.

При перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Опасность и причины «сухого хода»

Еще на один момент следует обратить внимание. Как уже было сказано, работа без воды приводит к перегреву электромагнита и насосы с верхним расположением всасывающей системы свободны от этого недостатка

Однако, отсутствие воды в камерах насоса приводит также к так называемому сухому ходу. Не испытывая противодействия со стороны жидкости, подвижная система насоса резко увеличивает амплитуду (размах) колебаний, что приводит к ударам якоря о неподвижный электромагнит. Это проявляется возникновением резкого звенящего звука со стороны насоса. К такому же явлению может привести отсутствие нагрузки на выходе, например, при коротком шланге и расположении насоса близко к уровню земли.

голоса

Рейтинг статьи

Технические характеристики насоса «Ручеек-1»

Модель «Ручеек -1», как и все остальные погружные насосы этой фирмы, предназначена только для питьевой пресной воды с температурой, не превышающей 35 град.С. Поглощаемая мощность составляет 225 Вт, а водяной напор достигает 40 метров. Насос оснащается электрическим кабелем в 10 метров. Весит аппарат 4 кг. Данная серия имеет верхний водный забор, предотвращающий замутнение воды.

Так же существует модель «Ручеек -1М», которая имеет аналогичные технические характеристики, что и у насоса «Ручеек -1», но оснащается нижним водным забором для возможности полной выкачки воды из резервуаров или емкостей. Перенаправление воды в горизонтальном положении может осуществляться на 100 метров. При подъеме воды на высоту не выше 1 метра можно выкачать 1500 л за час. Чем глубже погружается насос, тем меньше воды он выкачивает.

Видео об особенностях использования насоса Ручеёк

Белорусский вибрационный насос Ручеек продается на протяжении более 40 лет. За этот период потребители по достоинству оценили возможности этого, на первый взгляд, скромного агрегата.

За небольшими габаритами и массой скрываются отличные возможности для обеспечения автономного водоснабжения дачи или загородного дома (резервный агрегат, который можно запитать даже от маломощного генератора). Конечно, не стоит возлагать на насосы данной серии решении глобальных задач, но с обеспечением расхода воды на одну точку одновременно он справится вполне.

Насосы для воды Ручеек традиционно отличаются высоким качеством, про продукцию, выпускаемую под этим брендом, уже не скажешь «Сделано в Китае». Полностью отечественная разработка, отличающаяся экономичностью при хороших эксплуатационных характеристиках.

К достоинствам оборудования эксперты относят следующие качества:

  • Отличная ремонтопригодность. Существует возможность замены всех резинотехнических элементов и узлов.
  • Отсутствие необходимости в дорогостоящем техническом обслуживании. Насос работает по принципу — включил и забыл, может эксплуатироваться в длительном режиме (до 12 часов в сутки). Правда, производители рекомендуют делать технические перерывы через каждые 2 часа работы (10-15 минут), это существенно повысит рабочий ресурс агрегата.

Верхний забор воды обеспечивает хорошее охлаждение электрической части насоса. При этом исключается возможность засорения агрегата донным илом или другим мусором, который может скапливаться на дне колодца. Может применяться для откачки воды из колодцев, скважин, емкостей, искусственных и естественных водоемов.

  • Металлический корпус отличается повышенной прочностью, разгерметизация изделия практически не случается. В качестве защиты от соприкосновения со стенками колодца или обсадной трубой используется предохранительное резиновое кольцо.
  • Насос не требуется крепить к стенкам колодца, он подвешивается на обычной бечеве или тросе.
  • Насос комплектуется устройством термозащиты, которое обеспечивает отключение агрегата при критических значениях нагрева, что может произойти в случае понижения уровня воды в источнике водоснабжения.

Водяной насос Ручеек рекомендован для установки в скважины и колодцы с низким дебетом воды. Его небольшая производительность обеспечит подачу воды на протяжении длительного времени без полного осушения гидротехнического сооружения.

Модификации насоса и характерные отличия

У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:

  • «Струнок»;
  • «Каштан»;
  • «Ручеек»;
  • «Нептун»;
  • «Сега» и др.

Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:

  1. «Малыш» – самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
  2. «Малыш-К» – аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
  3. «Малыш-М» – вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т.к. частично погружен в источник.
  4. «Малыш-3» – самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата – 3 м.

Использование и сферы применения

Вне зависимости от разновидности и сферы применения каждый насос Малыш технические характеристики, устройство и принцип работы имеет схожие. Однако в некоторых случаях отличия могут быть крайне радикальными. Таким образом, непосредственно от сферы применения прибора может зависеть внутреннее устройство и принцип работы.

Как правило, насосное оборудование может быть использовано во многих бытовых сферах. Например, компактная модель устройства часто применяется на различных объектах с малый потреблением воды. К таким объектам можно отнести систему поливов дачных участков и водоснабжение частных домов.


В большинстве случаев Малыш используют для забора воды из колодца

Благодаря использованию такого оборудования в сельском хозяйстве возможно разрешить целый ряд существенных проблем, к которым относится:

  • откачка жидкости в момент затопления подвальных помещений и цокольных этажей;
  • водоснабжение дома питьевой водой;
  • передача жидкости для разнообразных систем полива, к которым, в равной степени, относится орошение и опрыскивание.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

  1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
  2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
  3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
  4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
  5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Перемотка катушки

Если нужно перемотать катушку вибрационного насоса, приготовьте расходные материалы и инструменты:

  • провод марка ПЭТВ;
  • набор для замены эпоксидного компаунда (эпоксидная смола, пластификатор, отвердитель);
  • электроплитка;
  • намоточный станок (можно и вручную);
  • паяльник;
  • молоток.

Во время перемотки катушки понадобится расплавить эпоксидный компаунд. Он токсичен, поэтому работы проводите на улице или в гараже. Залитый электромагнит кладем на плитку, ждем пока эпоксидка нагреется до 165 градусов. Это будет видно по появившемуся токсичному дымку.

Аккуратно выбиваем электромагнит из корпуса об деревянный предмет, электромагнит при этом смотрит строго вниз. Когда магнит изменит свое положение, вынимаем его. Нагретый корпус очищаем от эпоксидной смолы, можно отверткой или щеткой по металлу.

Катушки в тиски не зажимаем, держим только руками.

Когда магнит извлечён, размотайте катушку, счистив полностью эпоксидную смолу.

На намоточном станке полностью обмотайте катушку. Здесь можно обойтись без станка, но вручную дольше обматывать.

Концы проволоки спаяйте с основной частью, теперь электромагнитный сердечник монтируем в корпус катушки. Кабель электросети припаиваем к началу новой обмотки. Катушки допустимо «усадить» лёгким постукиванием по сердечнику.

Размешав эпоксидку с пластификатором, и добавив отвердитель, заливаем в вертикально закрепленный корпус устройства. Заливаем компаунд до верха электромагнита, ждем 10 минут и еще раз доливаем компаунд (заполнив все щели, он осядет). Через 24 часа собираем насос и проверяем его работоспособность.

Порядок разборки-сборки устройства

Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:


Насос Малыш в разобранном виде

  1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
  2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
  3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут

В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

Ремонт насоса «Малыш» своими руками

Процесс ремонта, на самом деле, состоит из некоторых обязательных шагов, выполнение каждого из которых играет важную роль в конечном итоге.

Первый шаг – разборка и сборка

Разборка вибрационного насосного устройства «Малыш» имеет свои особенности, не учитывая которых, вы потратите достаточно много времени на последующую сборку.

  1. Перед тем, как приступить к разборке, нужно нанести на корпус отметки, указав тем самым позиции деталей.
  2. Отвинчивать винты нужно последовательно, ослабляя каждый из них по очереди. При возможности проведите замену винтов на аналогичные, но с наличием прорезей на головке. Это значительно упростит последующую разборку и сборку устройства.
  3. Расположение поршневого диска должно быть параллельным к седлу. При нарушении параллельности на гайке может образоваться гровер, на регулировку которого может уйти дополнительно время. Правильное расположение диска можно регулировать при помощи штангенциркуля, измеряя им расстояние от прокладки до края поршня.
  4. Итак, пришло время сборки насоса «Малыш». Здесь следует быть очень внимательным: смотрите за отверстиями в прокладке (сверху корпуса и в центре), чтобы они совпадали. Из-за их симметричности можно легко ошибиться со сторонами прокладки.
  5. Окунув собранное устройство в ведро с водой, проверьте его функциональность. Хорошая работа будет сопровождаться 25-сантиметровой струей, издаваемой из выпускного патрубка.

Замена компаунда

К распространенным поломкам насоса «Малыш» можно также отнести отслоение компаунда от металлического корпуса. Данный дефект возникает в результате неравномерного расширения корпуса во время работы «Малыша».

  1. Обесточьте прибор, достав его перед этим из колодца.
  2. Разберите устройство (как это делается – смотрите выше).
  3. Вычислите места возможного отслоения компаунда, слегка постучав молоточком по корпусу. Характерный звонкий звук подскажет вам места отслоения.
  4. Вытащите из корпуса рабочий узел с компаундом.
  5. Сделайте небольшие насечки на внутренней части корпуса и на самом узле. Для этого вам понадобится болгарка. Глубина насечек не должна быть больше двух миллиметров.
  6. Узел с компаундом и внутреннюю часть алюминиевого корпуса покройте небольшим слоем герметика.
  7. Установите узел с компаундом на свое место, придавив его с большой силой.
  8. После того как герметик полностью высохнет, проведите сборку насоса.

Как проверить правильное положение элементов насоса

После разборки насоса (особенно если вы это сделали впервые) в обязательном порядке нужно провести ревизию правильной установки его основных элементов.

  1. Проверьте зазор между электромагнитами и поршнем. Он должен быть в пределах 5 мм.
  2. Осмотрите клапан на наличие механических повреждений.
  3. Проверьте также и поршневой узел.
  4. Для уверенности можно провести разборку втулочного блока. Для этого нужно извлечь поршневой узел и снять регулировочную шайбу (хотя она может быть и не одна). Демонтировав кольцо упора с резиновой мембраной, вы должны увидеть алюминиевый цилиндр. Его нужно также извлечь, прижав вовнутрь втулочный узел. Обратная сборка позволит вам провести регулировку зазора, который должен быть 0,5 сантиметров. Если вы не знаете, как проводить регулировку: это делается путем снятия или добавления шайб на двух сторонах.
  5. Поместите устройство в ведро с водой, отсоединив поначалу шланг. После включения питания проверьте уровень напряжения – он должен находиться в пределах 220-240 В.
  6. Слейте скопившуюся в устройстве воду, предварительно выключив его.
  7. Проведите проверку клапана, пропустив через него воздух. Это можно сделать и ртом. При повышении давления клапан должен понемногу прикрываться – это вы обязательно ощутите.

Важно: При возникновении проблем с продуванием насоса можно понизить рабочее напряжение при помощи трансформатора. Установите напряжение в диапазоне 170-200 В.

Ремонт водяного насоса Малыш видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

  1. Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
  2. Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
  3. Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Видео описание

Инструкция по правильной перемотке обмоток в этом видео:

В случае, если вы выяснили, что корпус цел, сопротивление на нужном уровне, необходимо прочистить насос (продуть его).

Для этого необходимо просто сильно вдыхать воздух в подающее отверстие, а затем в обратное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.

Если вы дуете в отверстие, то клапан должен быстро закрываться, тем самым блокируя подачу кислорода. Если подобного не происходит, это значит, что регулировка прибора была полностью нарушена.

Следующим этапом вам нужно просто хорошо встряхнуть прибор.

Внутри него не должно быть каких-то непонятных звуков. Если же вы слышите не характерный звон, это значит, что произошла какая-либо отслойка или одна из деталей просто напросто отвалилась.

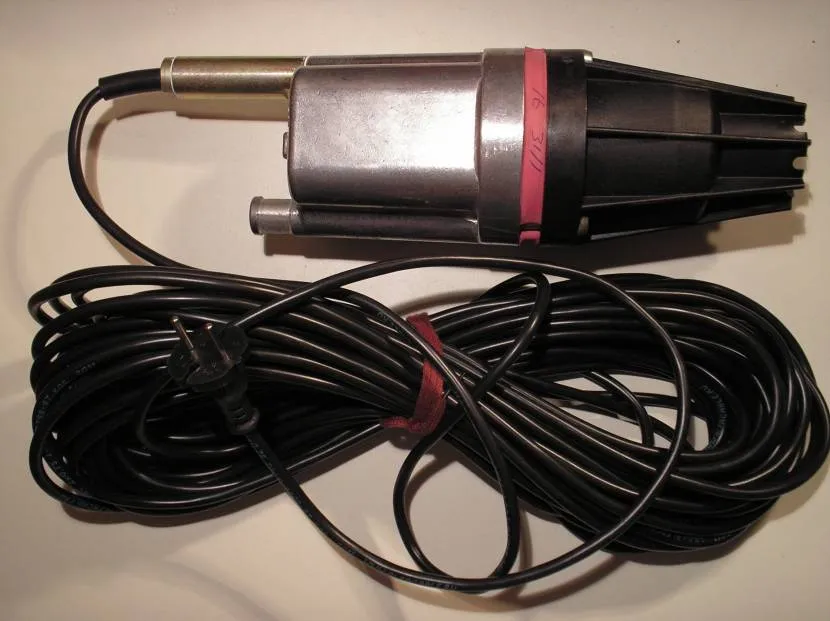

Насос Малыш после сборки Источник etalon-bt.ru

Специалисты советуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимонная. Оставьте насос в таком растворе на 7-8 часов.

Затем его промывают под струёй холодной проточной воды. Благодаря такому раствору можно снять известковый налёт.

Теперь необходимо проверить клапан.

От него до прибора должен оставаться небольшой зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому эксперименту вы сможете судить и о напоре.

Видео описание

Инструкция по правильной перемотке обмоток в этом видео:

В случае, если вы выяснили, что корпус цел, сопротивление на нужном уровне, необходимо прочистить насос (продуть его).

Для этого необходимо просто сильно вдыхать воздух в подающее отверстие, а затем в обратное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.

Если вы дуете в отверстие, то клапан должен быстро закрываться, тем самым блокируя подачу кислорода. Если подобного не происходит, это значит, что регулировка прибора была полностью нарушена.

Следующим этапом вам нужно просто хорошо встряхнуть прибор.

Внутри него не должно быть каких-то непонятных звуков. Если же вы слышите не характерный звон, это значит, что произошла какая-либо отслойка или одна из деталей просто напросто отвалилась.

Насос Малыш после сборки Источник etalon-bt.ru

Специалисты советуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимонная. Оставьте насос в таком растворе на 7-8 часов.

Затем его промывают под струёй холодной проточной воды. Благодаря такому раствору можно снять известковый налёт.

Теперь необходимо проверить клапан.

От него до прибора должен оставаться небольшой зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому эксперименту вы сможете судить и о напоре.

Коротко о главном

На рынке существует несколько вариантов насоса Малыш. Все его модификации, как и любые другие приборы подвержены поломкам. Они наблюдаются в электрической или механической части. Также распространённой причиной, почему не качает насос Малыш является деформация корпуса и его известкование.

Бороться с проблемами можно самостоятельно. Для этого нужно изучить строение прибора и последовательно его разобрать. Проверяется электрика и механика. Качественная сборка завершает процесс.

Проверять готовность Малыша к работе рекомендуется в небольшой ёмкости перед погружением на глубину.

Оценок 0

Видео описание

Инструкция по правильной перемотке обмоток в этом видео:

В случае, если вы выяснили, что корпус цел, сопротивление на нужном уровне, необходимо прочистить насос (продуть его).

Для этого необходимо просто сильно вдыхать воздух в подающее отверстие, а затем в обратное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.

Если вы дуете в отверстие, то клапан должен быстро закрываться, тем самым блокируя подачу кислорода. Если подобного не происходит, это значит, что регулировка прибора была полностью нарушена.

Следующим этапом вам нужно просто хорошо встряхнуть прибор.

Внутри него не должно быть каких-то непонятных звуков. Если же вы слышите не характерный звон, это значит, что произошла какая-либо отслойка или одна из деталей просто напросто отвалилась.


Насос Малыш после сборки Источник etalon-bt.ru

Специалисты советуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимонная. Оставьте насос в таком растворе на 7-8 часов.

Затем его промывают под струёй холодной проточной воды. Благодаря такому раствору можно снять известковый налёт.

Теперь необходимо проверить клапан.

От него до прибора должен оставаться небольшой зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому эксперименту вы сможете судить и о напоре.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
